轴承设计

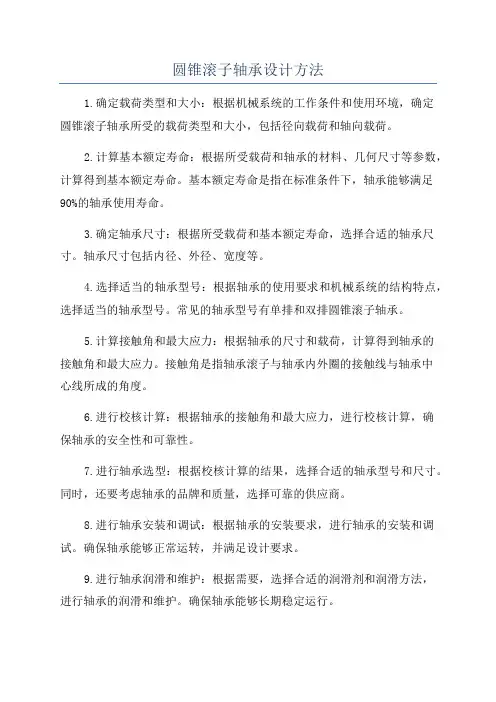

圆锥滚子轴承设计方法1.确定载荷类型和大小：根据机械系统的工作条件和使用环境，确定圆锥滚子轴承所受的载荷类型和大小，包括径向载荷和轴向载荷。

2.计算基本额定寿命：根据所受载荷和轴承的材料、几何尺寸等参数，计算得到基本额定寿命。

基本额定寿命是指在标准条件下，轴承能够满足90%的轴承使用寿命。

3.确定轴承尺寸：根据所受载荷和基本额定寿命，选择合适的轴承尺寸。

轴承尺寸包括内径、外径、宽度等。

4.选择适当的轴承型号：根据轴承的使用要求和机械系统的结构特点，选择适当的轴承型号。

常见的轴承型号有单排和双排圆锥滚子轴承。

5.计算接触角和最大应力：根据轴承的尺寸和载荷，计算得到轴承的接触角和最大应力。

接触角是指轴承滚子与轴承内外圈的接触线与轴承中心线所成的角度。

6.进行校核计算：根据轴承的接触角和最大应力，进行校核计算，确保轴承的安全性和可靠性。

7.进行轴承选型：根据校核计算的结果，选择合适的轴承型号和尺寸。

同时，还要考虑轴承的品牌和质量，选择可靠的供应商。

8.进行轴承安装和调试：根据轴承的安装要求，进行轴承的安装和调试。

确保轴承能够正常运转，并满足设计要求。

9.进行轴承润滑和维护：根据需要，选择合适的润滑剂和润滑方法，进行轴承的润滑和维护。

确保轴承能够长期稳定运行。

总之，圆锥滚子轴承的设计方法包括确定载荷类型和大小、计算基本额定寿命、确定轴承尺寸、选择适当的轴承型号、计算接触角和最大应力、校核计算、轴承选型、轴承安装和调试、轴承润滑和维护等步骤。

这些步骤能够确保轴承的设计和选择符合机械系统的需求，能够正常工作和长期可靠运行。

轴承设计方法1. 轴承设计方法的第一步是确定应用需求，包括轴承所需的负载、转速和环境条件。

这些参数将直接影响轴承的类型和尺寸选择。

2. 下一步是选择合适的轴承类型。

常见的轴承类型包括滚动轴承（球轴承、圆锥滚子轴承、圆柱滚子轴承）和滑动轴承（液体润滑轴承、气体润滑轴承）。

选择合适的轴承类型取决于应用需求，包括载荷类型、转速和润滑要求。

3. 轴承的尺寸选择是根据应用需求和负载计算得出的。

负载计算包括静载和动载，以及轴向和径向载荷。

尺寸选择需要考虑轴承的额定寿命和安全系数。

4. 当轴承进行径向载荷时，需要计算轴承的等效动载。

等效动载是一种简化的方法，用于将复杂的载荷系统转化为标准的径向载荷。

5. 在轴承设计过程中，需要考虑安装和拆卸的便利性。

轴承的安装和拆卸应该是简单和方便的，以便进行维护和更换。

6. 考虑润滑方案是轴承设计的重要方面。

润滑可以通过油润滑、脂润滑或者气体润滑来实现。

正确的润滑选择可以延长轴承的寿命，并减少维护成本。

7. 轴承的接触滚道设计也是轴承设计的重要方面。

接触滚道的几何形状和表面质量会影响轴承的摩擦、载荷分布和寿命。

8. 对于高速旋转轴承，需要进行动平衡和静平衡设计。

平衡设计可以减少轴承在高速运转时的振动和噪音，并提高轴承的寿命。

9. 轴承设计中还需要考虑轴承的材料选择。

常见的轴承材料包括钢、陶瓷和塑料。

材料的选择应根据应用需求和工作环境来确定，以确保轴承的使用寿命和性能。

10. 轴承设计还需要进行性能评估和验证。

性能评估可以通过实验和仿真来完成，以验证轴承的设计是否满足预期的工作条件和寿命要求。

滚动轴承的结构设计
滚动轴承的结构设计如下：
一、内圈
内圈是滚动轴承的主要组成部分之一，通常与轴配合安装。

内圈的外表面是圆柱形，内孔与轴颈配合，以保持轴承在轴上的正确位置。

内圈的材质通常为高碳钢或不锈钢，经过淬火和回火处理，以提高其硬度和耐磨性。

二、外圈
外圈是滚动轴承的另一个主要组成部分，通常与轴承座或轴承盖配合安装。

外圈的外表面是圆柱形，内孔与内圈配合，以保持轴承的旋转精度和稳定性。

外圈的材质通常为中碳钢或不锈钢，经过淬火和回火处理，以提高其硬度和耐磨性。

三、滚动体
滚动体是滚动轴承的核心部分，通常由球形或圆柱形的钢球或滚珠组成。

滚动体在轴承工作时，在内外圈之间滚动，减少摩擦和磨损，同时传递载荷。

滚动体的材质通常为高碳钢或不锈钢，经过淬火和回火处理，以提高其硬度和耐磨性。

四、保持架
保持架是滚动轴承的重要部件之一，其主要作用是引导滚动体在轴承内正确运动，防止滚动体相互碰撞或卡滞。

保持架的材质通常为轻质材料，如铝合金或塑料，以减轻轴承的重量和提高其旋转效率。

保持架的设计应考虑到滚动体的数量、尺寸和排列方式等因素，以确保轴承的正常运转和使用寿命。

总之，滚动轴承的结构设计需要考虑到多个方面，包括内圈、外圈、滚动体和保持架等。

每个部件都有其特定的作用和要求，共同保证轴承的性能和使用寿命。

同时，在选择和使用滚动轴承时，还需注意其类型、尺寸、载荷、转速等参数是否与使用要求相匹配。

轴承设计原理
轴承设计原理是在机械传动系统中起着重要作用的一项技术。

轴承的设计原理主要涉及以下几个方面：
1. 轴承的基本原理：轴承是通过减小摩擦和承受载荷来支撑旋转或振动的轴或轴承零件。

它采用的基本原理是利用摩擦力和润滑来降低摩擦，减少能量损耗，并确保工作部件的平稳运转。

2. 轴承的载荷类型：轴承在工作过程中所承受的载荷主要分为径向载荷和轴向载荷。

径向载荷是垂直于主轴的力，而轴向载荷则是与主轴平行的力。

根据所受载荷的不同，轴承的设计需要考虑不同的力学特性和受力情况。

3. 轴承的精确配合：轴承的设计原理中，配合是一个重要的考虑因素。

正确的配合能够保证轴承与轴或座之间的接触面积均匀，防止旋转不平衡和过大的磨损。

合适的间隙也能够确保轴承在运行时具备一定的伸缩空间。

4. 轴承的润滑方式：轴承的润滑是轴承设计的核心问题之一。

常见的润滑方式有干摩擦润滑和液体润滑。

在设计中需要根据工作条件和要求选择合适的润滑方式，并确保润滑剂能够有效降低摩擦、冷却轴承并清除异物。

5. 轴承的材料选择：轴承的设计原理还需要考虑材料的选择。

常用的轴承材料有钢、铝合金和陶瓷等。

选择合适的材料能够提高轴承的耐磨性、强度和耐腐蚀性，从而延长轴承的使用寿命。

通过以上几个方面的设计原理，能够保证轴承在机械传动系统中发挥良好的作用，提高工作效率和可靠性。

轴承设计的优化对于机械设备的性能和寿命有着重要影响，因此在实际应用中需要仔细考虑。

轴承座设计手册一、轴承座概述轴承座是机械中支撑和保护轴承的部件，其设计应该考虑轴承的类型、尺寸、负载、转速以及使用环境等多个因素。

一个良好的轴承座设计能够有效地降低轴承的摩擦，提高机械效率，延长轴承的使用寿命。

二、轴承座类型与规格根据不同的应用场景，轴承座可以分为多种类型，如开式、闭式、带法兰、滚动轴承座等。

在设计时，应选择适合具体使用需求的轴承座类型和规格。

三、轴承座材料选择轴承座的材料应具有良好的机械性能、耐腐蚀性和耐磨性。

常用的轴承座材料包括铸铁、铸钢、合金钢、不锈钢等。

具体选择应根据使用要求和成本进行权衡。

四、轴承座结构设计轴承座结构设计应遵循简单、实用、便于维修的原则。

结构设计应充分考虑轴承的安装和拆卸，以及润滑和密封的问题。

此外，应合理设置轴承座的通风和散热通道。

五、轴承座强度分析在轴承座设计过程中，应进行强度分析，以确保其能够承受预期的负载和应力。

这可以通过有限元分析或其他力学分析方法来实现。

同时，应考虑疲劳强度和屈服极限等因素。

六、轴承座热设计在高速或重载的轴承座设计中，热设计是一个重要的考虑因素。

热设计的主要目的是控制轴承座的温升，以防止过热导致的轴承损坏。

这可以通过有效的散热设计和润滑剂选择来实现。

七、轴承座防尘与密封为了防止尘埃、污垢和其他杂质进入轴承座，需要采取有效的防尘和密封措施。

密封件材料应与轴承座材料兼容，并具有良好的耐油和耐腐蚀性能。

八、轴承座安装与调试在安装和调试过程中，应严格按照制造商的指导进行操作。

安装和调试过程中应特别注意防止任何可能导致轴承损坏或轴线不对中的应力。

在安装后，应对轴承座进行详细的检查和调整，以确保其满足设计要求和使用性能。

九、轴承座维护与保养为了确保轴承座的长期稳定运行，应定期进行维护和保养。

这包括检查密封件、润滑剂的状态，以及清理尘埃和污垢等。

在发现任何异常或问题时，应及时进行处理或更换相关部件。

此外，应定期对轴承座进行全面检查和性能测试，以确保其性能符合要求。

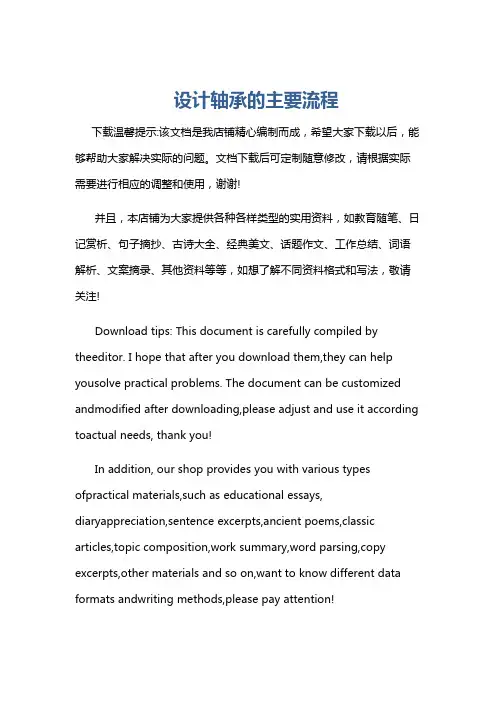

设计轴承的主要流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!设计轴承的主要流程一、需求分析阶段。

在开始设计轴承之前，必须要进行深入的需求分析。

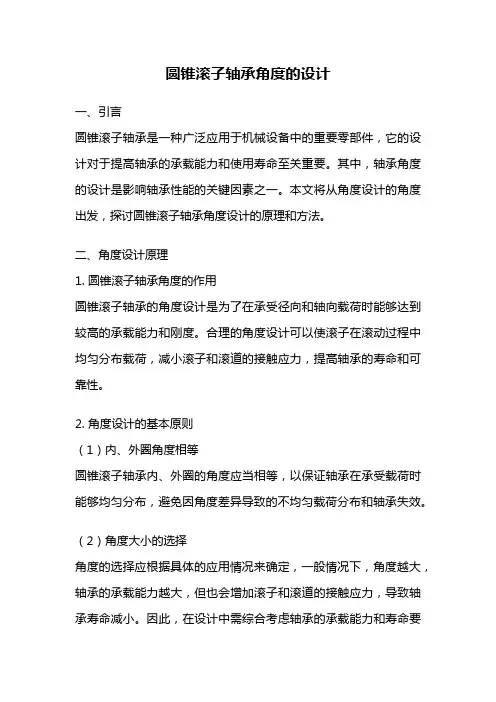

圆锥滚子轴承角度的设计一、引言圆锥滚子轴承是一种广泛应用于机械设备中的重要零部件，它的设计对于提高轴承的承载能力和使用寿命至关重要。

其中，轴承角度的设计是影响轴承性能的关键因素之一。

本文将从角度设计的角度出发，探讨圆锥滚子轴承角度设计的原理和方法。

二、角度设计原理1. 圆锥滚子轴承角度的作用圆锥滚子轴承的角度设计是为了在承受径向和轴向载荷时能够达到较高的承载能力和刚度。

合理的角度设计可以使滚子在滚动过程中均匀分布载荷，减小滚子和滚道的接触应力，提高轴承的寿命和可靠性。

2. 角度设计的基本原则（1）内、外圈角度相等圆锥滚子轴承内、外圈的角度应当相等，以保证轴承在承受载荷时能够均匀分布，避免因角度差异导致的不均匀载荷分布和轴承失效。

（2）角度大小的选择角度的选择应根据具体的应用情况来确定，一般情况下，角度越大，轴承的承载能力越大，但也会增加滚子和滚道的接触应力，导致轴承寿命减小。

因此，在设计中需综合考虑轴承的承载能力和寿命要求，合理选择角度大小。

三、角度设计方法1. 确定载荷类型在进行角度设计之前，首先需要确定轴承所承受的载荷类型，包括径向载荷、轴向载荷或径向-轴向复合载荷。

不同载荷类型对于角度设计的要求不同，需要根据实际情况进行合理的选择。

2. 轴承选型根据实际工况要求，选择合适的圆锥滚子轴承型号。

在选型时，需要考虑载荷大小、转速、工作温度等因素，以保证轴承在使用过程中能够满足要求。

3. 角度计算根据选定的轴承型号和载荷类型，可以通过轴承手册或相关计算软件进行角度计算。

计算结果应满足载荷和寿命要求，并考虑轴承的可靠性和经济性。

4. 角度优化根据计算结果，可根据实际情况进行角度优化设计。

通过调整角度大小，可以在满足载荷和寿命要求的前提下，进一步提高轴承的性能。

四、角度设计案例分析以某型号圆锥滚子轴承为例，假设轴承工作条件为径向-轴向复合载荷，需求寿命为10000小时。

根据选型和计算，得出角度为15°，载荷系数为0.9。

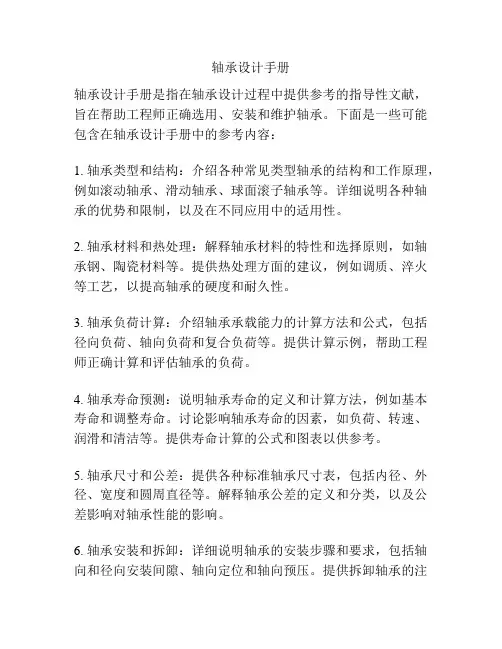

轴承设计手册轴承设计手册是指在轴承设计过程中提供参考的指导性文献，旨在帮助工程师正确选用、安装和维护轴承。

下面是一些可能包含在轴承设计手册中的参考内容：1. 轴承类型和结构：介绍各种常见类型轴承的结构和工作原理，例如滚动轴承、滑动轴承、球面滚子轴承等。

详细说明各种轴承的优势和限制，以及在不同应用中的适用性。

2. 轴承材料和热处理：解释轴承材料的特性和选择原则，如轴承钢、陶瓷材料等。

提供热处理方面的建议，例如调质、淬火等工艺，以提高轴承的硬度和耐久性。

3. 轴承负荷计算：介绍轴承承载能力的计算方法和公式，包括径向负荷、轴向负荷和复合负荷等。

提供计算示例，帮助工程师正确计算和评估轴承的负荷。

4. 轴承寿命预测：说明轴承寿命的定义和计算方法，例如基本寿命和调整寿命。

讨论影响轴承寿命的因素，如负荷、转速、润滑和清洁等。

提供寿命计算的公式和图表以供参考。

5. 轴承尺寸和公差：提供各种标准轴承尺寸表，包括内径、外径、宽度和圆周直径等。

解释轴承公差的定义和分类，以及公差影响对轴承性能的影响。

6. 轴承安装和拆卸：详细说明轴承的安装步骤和要求，包括轴向和径向安装间隙、轴向定位和轴向预压。

提供拆卸轴承的注意事项，以避免损坏。

7. 轴承润滑和密封：讨论润滑方法和润滑剂的选择，例如润滑脂和润滑油，并给出相应的使用条件和寿命推荐。

介绍各种轴承密封的类型和应用，以保护轴承不受灰尘、污染物和液体侵入。

8. 轴承故障诊断和维护：列举各种轴承故障模式和可能的原因，如疲劳、磨损、润滑不良等。

提供故障诊断的方法和建议，以及轴承维护和修复的指导。

9. 轴承应用案例：介绍各行业和领域中常见的轴承应用案例，如风力发电、航空、汽车等。

分析轴承在这些应用中的特殊需求和解决方案。

综上所述，轴承设计手册包含的参考内容涵盖了轴承的基础知识、选择和设计原则、安装和维护等各个方面。

工程师可以依据这些参考内容来指导轴承的设计和应用，确保其性能和寿命达到预期目标。

机械设计手册第五版第三卷轴承设计摘要：一、轴承概述1.轴承的定义与作用2.轴承的分类与特点二、轴承设计基础1.轴承设计原理2.轴承设计流程三、轴承类型及选用1.滚动轴承a.球轴承b.滚子轴承c.组合轴承2.滑动轴承a.径向轴承b.轴向轴承四、轴承参数与性能计算1.轴承参数a.内径、外径、宽度b.轴承游隙、预紧力c.材料、硬度a.承载能力b.刚度c.疲劳寿命五、轴承组件设计1.轴承座设计2.轴承衬设计3.轴承保持架设计六、轴承应用与维护1.轴承安装与拆卸2.轴承运行维护3.轴承故障诊断与处理正文：一、轴承概述1.轴承的定义与作用轴承是一种用于承受轴向和径向负载的机械元件，能够在相对运动的零件间提供顺畅的滚动或滑动。

轴承的作用是降低摩擦、减小磨损，提高机械设备的运行效率和使用寿命。

2.轴承的分类与特点轴承主要分为滚动轴承和滑动轴承两大类。

滚动轴承的特点是摩擦系数低、承载能力高、运动精度高，适用于高速、高精度、高载荷场合。

滑动轴承的特点是适应性强、抗振性能好，适用于低速、大载荷场合。

1.轴承设计原理轴承设计需遵循以下原理：（1）满足轴承在使用过程中承受负载、抗磨损、保持稳定性的需求。

（2）根据轴承的工作条件、安装方式、润滑方式等因素确定轴承类型。

（3）选择合适的轴承参数，使轴承具有足够的承载能力、刚度和疲劳寿命。

2.轴承设计流程轴承设计流程包括以下步骤：（1）确定轴承类型及尺寸。

（2）选择轴承材料及热处理。

（3）计算轴承参数。

（4）校核轴承性能。

（5）设计轴承组件。

三、轴承类型及选用1.滚动轴承滚动轴承包括球轴承、滚子轴承和组合轴承。

（1）球轴承：用于承受径向和轴向负载，具有较高的运动精度和刚度。

（2）滚子轴承：用于承受较大的径向负载，具有较高的承载能力和抗磨损性能。

（3）组合轴承：兼有球轴承和滚子轴承的优点，适用于多种工况。

2.滑动轴承滑动轴承包括径向轴承和轴向轴承。

（1）径向轴承：用于承受径向负载，具有良好的抗振性能。
