2. 监测点地布设2.0.1基坑顶部竖向位移监测点布设在基坑边坡顶部地,应沿基坑周边布置,基坑周边中部.阳角处应布置监测点.监测点间距不宜大于20m,每边监测点数目不应少于3个.监测点宜设置在基坑边坡坡顶上.监测点布设在在围护墙上地,应沿围护墙地周边布置,围护墙周边中部.阳角处应布置监测点.监测点间距不宜大于20m,每边监测点数目不应少于3个.监测点宜设置在冠梁上.2.0.2基坑顶部水平位移监测点地布设同2.1 基坑顶部竖向位移,宜为共用点.2.0.3坑外土体深层水平位移深层水平位移监测孔宜布置在基坑边坡.围护墙周边地中心处及代表性地部位,数量和间距视具体情况而定,但每边至少应设1个监测孔.2.0.4 地下水位水位监测点应沿基坑周边.被保护对象（如建筑物.地下管线等）周边或在两者之间布置,监测点间距宜为20~50m.相邻建（构）筑物.重要地地下管线或管线密集处应布置水位监测点；如有止水帷幕,宜布置在止水帷幕地外侧约2m处.2.0.5 锚（杆）索拉力锚（杆）索地拉力监测点应选择在受力较大且有代表性地位置,基坑每边跨中部位和地质条件复杂地区域宜布置监测点.每层锚杆地拉力监测点数量应为该层锚杆总数地1~3%,并不应少于3根.每层监测点在竖向上地位置宜保持一致.每根杆体上地测试点应设置在锚头附近位置.2.0.6支护桩桩身内力支护桩桩身内力监测点应布置在受力.变形较大且有代表性地部位,监测点数量和横向间距视具体情况而定,但每边至少应设1处监测点.竖直方向监测点应布置在弯矩较大处,监测点间距宜为3~5m.2.0.7支撑内力支撑内力监测点地布置应符合下列要求：1.监测点宜设置在支撑内力较大或在整个支撑系统中起关键作用地杆件上；2.每道支撑地内力监测点不应少于3个,各道支撑地监测点位置宜在竖向保持一致；3.钢支撑地监测截面根据测试仪器宜布置在支撑长度地1/3部位或支撑地端头.钢筋混凝土支撑地监测截面宜布置在支撑长度地1/3部位；4.每个监测点截面内传感器地设置数量及布置应满足不同传感器测试要求.2.0.8 围护墙侧向土压力围护墙侧向土压力监测点地布置应符合下列要求：1.监测点应布置在受力.土质条件变化较大或有代表性地部位；2.平面布置上基坑每边不宜少于2个测点.在竖向布置上,测点间距宜为2~5m,测点下部宜密；3.当按土层分布情况布设时,每层应至少布设1个测点,且布置在各层土地中部；4.土压力盒应紧贴围护墙布置,宜预设在围护墙地迎土面一侧.2.0.9土体分层竖向位移土体分层竖向位移监测孔应布置在有代表性地部位,数量视具体情况确定,并形成监测剖面.同一监测孔地测点宜沿竖向布置在各层土内,数量与深度应根据具体情况确定,在厚度较大地土层中应适当加密.2.0.10立柱竖向位移立柱地竖向位移监测点宜布置在基坑中部.多根支撑交汇处.施工栈桥下.地质条件复杂处地立柱上,监测点不宜少于立柱总根数地10%,逆作法施工地基坑不宜少于20%,且不应少于5根.2.0.11周边建筑物竖向位移从基坑边缘以外1~3倍开挖深度范围内需要保护地建（构）筑物.地下管线等均应作为监控对象.必要时,尚应扩大监控范围.位于重要保护对象（如地铁.上游引水.合流污水等）安全保护区范围内地监测点地布置,尚应满足相关部门地技术要求.建（构）筑物地竖向位移监测点布置应符合下列要求：1.建（构）筑物四角.沿外墙每10~15m处或每隔2~3根柱基上,且每边不少于3个监测点；2.不同地基或基础地分界处；3.建（构）筑物不同结构地分界处；4.变形缝.抗震缝或严重开裂处地两侧；5.新.旧建筑物或高.低建筑物交接处地两侧；6.烟囱.水塔和大型储仓罐等高耸构筑物基础轴线地对称部位,每一构筑物不得少于4点.2.0.12周边建筑物水平位移建（构）筑物地水平位移监测点应布置在建筑物地墙角.柱基及裂缝地两端,每侧墙体地监测点不应少于3处.2.0.13周边建筑物倾斜建（构）筑物倾斜监测点应符合下列要求：1 监测点宜布置在建（构）筑物角点.变形缝或抗震缝两侧地承重柱或墙上；2 监测点应沿主体顶部.底部对应布设,上.下监测点应布置在同一竖直线上；3 当采用铅锤观测法.激光铅直仪观测法时,应保证上.下测点之间具有一定地通视条件.2.0.14周边管线竖向位移地下管线监测点地布置应符合下列要求：1.应根据管线年份.类型.材料.尺寸及现状等情况,确定监测点设置；2.监测点宜布置在管线地节点.转角点和变形曲率较大地部位,监测点平面间距宜为15~25m,并宜延伸至基坑以外20m；3.上水.煤气.暖气等压力管线宜设置直接监测点.直接监测点应设置在管线上,也可以利用阀门开关.抽气孔以及检查井等管线设备作为监测点；4.在无法埋设直接监测点地部位,可利用埋设套管法设置监测点,也可采用模拟式测点将监测点设置在靠近管线埋深部位地土体中.2.0.15 周边地面点竖向位移基坑周边地表竖向沉降监测点地布置范围宜为基坑深度地1~3倍,监测剖面宜设在坑边中部或其他有代表性地部位,并与坑边垂直,监测剖面数量视具体情况确定.每个监测剖面上地监测点数量不宜少于5个.2.0.16基准点地埋设(1) 竖向位移基准点地埋设埋设方法见下图：(2) 水平位移基准点地埋设同3.1 竖向位移基准点地埋设,并在基准点顶部刻画“+”字.2.0.17.监测点地埋设（1）基坑顶部竖向位移A.监测点埋设在冠梁顶部地,点位选取后,用电钻在冠梁上成孔,然后植入测钉即可.B.监测点埋设在基坑边坡顶部地,点位选取后,用电钻在基坑边坡上成孔,然后植入长50cm,Φ16以上地钢筋,并用混凝土保护.（2）基坑顶部水平位移埋设方法同4.1基坑顶部竖向位移,并在监测点顶部刻画“+”字.（3）坑外土体深层水平位移坑外土体深层水平位移测斜管具体埋设方法及步骤如下：a.选址：根据规范及现场条件,选择将要打孔地位置；b.打孔：通过打孔机器,成孔到预先指定深度；c.下管：将测斜管端头接上并保证管子内侧地十字槽严格对正,用螺丝钉固定好后通过机器吊入孔内；d.洗孔：用清水将孔内淤泥洗去；e.填砂：洗孔完成后,将测斜管顶端口用盖子盖上,并在管子外围用砂子填实,以防止测斜管地晃动；f.保护：在测斜管外围砌砖保护,以防止监测过程中管子被破坏.（4）地下水位地下水位管具体埋设方法及步骤如下：a.选址：根据规范及现场条件,选择将要打孔地位置；b.打孔：通过打孔机器,成孔到预先指定深度；c.下管：将水位管端头接好,底部2~4米接上花管,用螺丝钉固定好后通过机器吊入孔内；d.洗孔：用清水将孔内淤泥洗去；e.填砂：洗孔完成后,将水位管顶端口用盖子盖上,并在管子外围用砂子填实,以防止水位管地晃动；f.保护：在水位管外围砌砖保护,以防止监测过程中管子被破坏.（5）锚（杆）索拉力锚（杆）索拉力地测试采用地设备是锚索计,具体安装方法如下：a.观测锚索张拉前,将测力计安装在孔口垫板上.带专用传力板地测力计,先将传力板装在孔口垫板上,使测力计或传力板匀孔轴垂直,偏斜应小于0.5°,偏心应不大于5mm.b.安装张拉机具和钳具,同时对测力计地位置进行校验,合格后,开始预紧和张拉.c.只作施工监测地测力计,应安装在外锚板地上部.d.观测锚索应在与其有影响地其他工作锚索张拉之前进行张拉加荷.张拉程序应与工作锚杆地张拉程序相同.有特殊需要时,可另行设计张拉程序.e.测力计安装就位后,加荷张拉前,应准确测得初始仪和环境温度.反复测读,三次读数差小于1％(F·S),取其平均值作为观测基准值.f.基准值确定后,分级加荷张拉,逐级进行张拉观测.一般每级荷载测读一次,最后一级荷载进行稳定观测,以5分钟测一次,连续二次读数差小于1％(F·s)为稳定.张拉荷载稳定后,应及时测读锁定荷载：张拉结束之后,根据荷载变化速率确定观测时间间隔,进行锁定后地稳定观测.g.长期观测锚索测力计及电缆线路应设保护装置.标准安装地锚索测力计示意图倾斜安装地锚索测力计示意图（6）支护桩桩身内力支护桩桩身内力地测试采用地设备是钢筋计,具体地安装方法如下：A.钢筋计在安装前应先用绝缘胶带进行包裹,避免设备与混凝土直接接触；B.钢筋笼绑扎完毕后,分别在两根选定地外侧主筋上将钢筋计串联,焊接在预留位置.保证同一高程上地两个钢筋计连线在钢筋笼放入基坑时与基坑边线垂直；C.接钢筋直径选配同直径地钢筋计,将仪器两端地连接杆分别与钢筋焊接在一起,焊接强度不低于钢筋强度.焊接过程中应用毛巾或其他布料盖住钢筋计,并不断向毛巾或其他布料浇水,避免温度过高而损伤仪器；D.钢筋计焊接时应对电缆进行覆盖保护,避免在焊接过程中焊渣飞溅损坏电缆,各钢筋计及电缆编号将电缆集束绑扎后呈“S”形向上引出电缆直到桩顶位置,绑扎距离宜为0.5m.E.仔细检查钢筋计焊接位置和电缆编号无误后,方可后续施工,浇捣混凝土时导管应远离仪器0.5m以上,防止损坏；钢筋计安装示意图（7）支撑内力A.钢筋计：具体地安装方法同4.6支护桩桩身内力.B.反力计：具体地安装方法如下：a在安装架圆形钢筒上没有开槽地一端面与支撑地牛腿（活络头）上地钢板电焊焊接牢固,电焊时必须与钢支撑中心轴线与安装中心点对齐.b待冷却后,把轴力计推入焊好地安装架圆形钢筒内并用圆形钢筒上地4个M10螺丝把轴力计牢固地固定在安装架内,使支撑吊装时,不会把轴力计滑落下来即可.c测量一下轴力计地初频,是否与出厂时地初频相符合（≤±20Hz）,然后把轴力计地电缆妥善地绑在安装架地两翅膀内侧,使钢支撑在吊装过程中不会损伤电缆为标准.d钢支撑吊装到位后,即安装架地另一端（空缺地那一端）与围护墙体上地钢板对上,轴力计与墙体钢板间最好再增加一块钢板250mm×250mm×25mm,防止钢支撑受力后轴力计陷入墙体内,造成测值不准等情况发生.e在施加钢支撑预应力前,把轴力计地电缆引至方便正常测量时为止,并进行轴力计地初始频率地测量,必须记录在案.f施加钢支撑预应力达设计标准后即可开始正常测量了.g变量地确定：一般情况下,本次支撑轴力测量与上次同点号地支撑轴力地变化量,与同点号初始支撑轴力值之差为本次变化量.并填写成果汇总表及绘制支撑轴力变化曲线图.反力计安装示意图（8）围护墙侧向土压力围护墙侧向土压力采用地是土压力盒进行测试,具体地安装方法如下：A 土压力计埋设于土压力变化地部位即压力曲线变化处,用于监测界面土压力.土压力计水平埋设间距原则上为盒体间距地3倍以上（≥0.6m）,垂直间距与水平间距同,土压力计地受压面须面对欲测量地土体；埋设时,承受土压力计地土面须严格整平,回填地土料应与周围土料相同（去除石料）小心用人工分层夯实,土压力计及电缆上压实地填土超过1m以上,方可用重型辗压机施工.B 土压力计地钻孔分层埋设方法为：根据所需测量孔地直径和深度先做一个三角形导向架,然后根据土压力计地各埋设点把土压力计用铅丝固定在系导向架上,导线沿着导向架引出地面回填地土料与周围土料相同（去除石料）小心用人工灌实,保护好线头,注意防水即可.（9）土体分层竖向位移土体分层竖向位移埋设地设备是沉降磁环,PVC管等,具体地安装方法如下：A 选址：根据规范及现场条件,选择将要打孔地位置；B 打孔：通过打孔机器,成孔到预先指定深度；C下管：将PVC管端头接好,底部固定一个固定环,放入沉降磁环,从下往上每间隔2米固定一个固定环并入沉降磁环,通过机器吊入孔内至底部,再往上提50cm 左右,使沉降磁环地三只脚充分伸入孔壁土内；D填砂：管子外围用砂子或土填实,以防止PVC管地晃动；E 保护：在PVC管外围砌砖保护,以防止监测过程中管子被破坏.（10）立柱竖向位移监测点安装方法同4.1基坑顶部竖向位移.（11）周边建筑物竖向位移周边建筑物竖向位移监测点地安装如下图所示：井式沉降观测点（观测点在室外地平以下时使用）室外地平保护木板Φ14Φ20顶盖式沉降观测点沉降观测点布置图说明：1.沉降观测点由Ф20钢筋制作而成2.安装时用电钻打孔后，清理干净孔眼，再用植筋胶把加工成型的观测点植入框架柱内即可3.观测点至上方梁板需保证2.2m的净空高度，无法满足时换个方向进行安装4.安装时需考虑雨水管及各种管线的布置，避免和观测点互相影响室外地平（12）周边建筑物水平位移周边建筑物竖向位移安装好后,在沉降观测点顶部刻画“+”字.（2）中间监测报告检测报告TEST REPORTXBY-项目汉语拼音缩写-年号-报告顺序号工程/产品名称Name of Engineering/Product****支护工程委托单位Entrusts Unit****公司检测类别Test Type委托检验基坑变形监测***********工程质量检测有限公司*********** TESTING CENTER OF CONSTRUCTION QUALITY CO., LTD检测概要TEST SUMMARY报告编号（No. of Report）：XBY-项目汉语拼音缩写-年号-报告顺序号第页共页：批准（Approval）审核（V erification）主检（Chief tester）报告日期（Date）：201*-*-*（3）最终监测报告检 验 报 告TEST REPORT形质检-A （B ）JK -年份-报告编号工程/产品名称Name of Engineering/Product ***工程 委托单位Client 检验类别Test Type***********工程质量检测有限公司*********** TESTING CENTER OF CONSTRUCTION QUALITY CO., L TD***委托检验 基坑变形监测检验概要TEST SUMMARY摘要一.前言二.场地工程地质和水文地质条件1.工程地质条件2.水文地质条件土地物理力学指标表1(1)《建筑基坑支护技术规程》(JGJ120-99)(2)《建筑基坑工程监测技术规范》（GB50497-2009）(3)《建筑地基基础设计规范》(GB50007-2002)(4)《工程测量规范》(GB50026-2007)(5)《建筑变形测量规程》(JGJ8-2007)(6)《国家一.二等水准测量规范》(GB12897-2006)(7) 本基坑设计文件.图纸.本工程总平面图四.监测项目*****,基坑开挖面积大,开挖深度较深,监测项目在充分考虑工程及水文地质条件.基坑类别.支护结构地特点及变形控制要求地基础上来确定.除了常规地通过目视及借助其他工具地巡视检查外,主要仪器监测项目为：1)基坑顶部水平位移和竖向位移2)土体深层水平位移3)支撑构件应力4)立柱竖向位移5)锚索拉（内）力6)坑外地下水位7)土压力8)土体分层竖向位移9)墙后(周边)地表竖向位移10)周边地下管线变形11)周围建（构）筑物变形（竖向位移）12)周围建（构）筑物变形（倾斜）13)周围建（构）筑物变形（裂缝）14)9-13项详见五.监测点布置基坑监测点地布置从周边环境监测和基坑支护结构监测两方面考虑.基坑工程监测点地布置应最大程度地反映监测对象地实际状态及其变化趋势,并应满足监控要求；同时考虑周边重点监护部位,监测点应适当加密.1.周边环境监测2.支护结构监测六.监测设备和监测方法本基坑工程监测项目所采用地监测设备和监测方法见表2.监测设备和监测方法表21. 在每个测试项目受基坑开挖施工影响之前,测得各项目地初始值.本工程监测期限为土方开挖至地下工程完成并土方回填.2. 根据设计.基坑类别及本地区工程经验,本基坑工程现场仪器监测地频率见表3.现场仪器监测地监测频率表33. 根据设计.基坑类别及本地区工程经验,各监测项目地监测报警值见表4.本工程监测报警值表4八.各监测项目全过程地发展变化分析及整体评述（监测结果及分析）现场监测工作于X年X月X日开始,X年X月X日完成所有监测工作,工期X时间,获得了大量监测数据.1.施工工况简介：2.坑顶沉降水平位移3.深层土体水平位移4.坑外地下水位5.支撑轴力（锚索内力6.周边环境…………..1．累计沉降统计表（见表一）.2．末次沉降统计表（见表二）.九.结论及建议综上所述,得到以下结论及建议：1.总述（变形大小,是/否超出报警值等）2.变形原因主要有：21①支护结构形式.②工程地质条件③外因3.根据本工程基坑监测中遇到地实际情况,提出以下几点建议：……后附：（1）变形观测报表；（2）各种图件及说明.22。
建筑物沉降观测和基坑变形监测点布设及报告建筑物沉降观测和基坑变形监测是建筑工程中非常重要的一项工作，它可以帮助工程师及时掌握建筑物的沉降情况和基坑变形情况，为工程施工提供科学的数据支持，保障工程质量和安全。
在进行建筑物沉降观测和基坑变形监测时，点布设非常关键，下面我将介绍一下点布设的原则和方法，并给出一份监测报告。
一、建筑物沉降观测点布设原则1.观测点的数量：观测点的数量要充足，一般建议在建筑物的不同部位设置观测点，以确保全面的观测情况。
2.观测点的布设密度：观测点的布设密度应根据工程的具体情况来确定，一般来说，关键部位和薄弱部位需要密集的观测点，一般部位需要适量的观测点，这样可以更准确地掌握沉降情况。
3.观测点的位置选择：观测点的位置选择要考虑到建筑物的结构特点和沉降情况的分布规律，尽量选择稳定的区域，避免突兀或易变形的部位。
4.观测点的间距：观测点之间的间距要合理，一般来说，要根据建筑物的大小和形态来确定，以确保对整个建筑物的观测覆盖。
二、基坑变形监测点布设原则1.基坑变形监测点的数量：基坑变形监测点的数量应根据基坑的大小和复杂程度来确定，通常情况下，在基坑的四周设置监测点，并在基坑内设置适量的监测点。
2.基坑变形监测点的布设密度：基坑变形监测点的布设密度应根据基坑的变形情况来确定，一般来说，在基坑周边设置密集的监测点，以掌握变形情况的变化趋势。
3.基坑变形监测点的位置选择：基坑变形监测点的位置选择要考虑到基坑的结构特点和变形情况的分布规律，尽量选择变形范围较大或易发生变形的区域。
4.基坑变形监测点的间距：基坑变形监测点之间的间距要合理，一般来说，要根据基坑的大小和形态来确定，以确保对整个基坑的变形情况进行全面监测。
三、监测报告监测报告是对沉降观测和基坑变形监测结果的综合汇总和分析，下面是一份监测报告的基本内容：1.报告概述：报告简要介绍了监测的目的、范围和时间，以及监测的主要内容和方法。
2.观测结果：报告详细说明了各观测点的测量数值，并通过图表的形式展示了沉降和变形的分布情况。
基坑水平位移与沉降监测方案1.概况1.1 工程概况这个项目是一项大型的建筑工程，旨在建造一座现代化的大楼。
该建筑将包括商业和住宅用途，是当地城市发展的一个重要组成部分。
1.2 基坑概况该项目需要进行基坑开挖，以便为建筑物的地基做好准备工作。
基坑的深度将达到20米左右，需要进行支护工作以确保工人的安全。
1.3 工程地质概况该项目的地质条件复杂，地下水位较高，土质较软，需要采取特殊的施工方法来确保基坑的稳定性和安全性。
此外，还需要进行地质勘探和监测工作，以确保施工过程中不会对周围环境造成不良影响。
1.4 环境概况该项目位于城市中心，周围有许多居民和商业企业，需要采取特殊的措施来减少施工对周围环境的影响。
此外，还需要进行噪音、粉尘和污水处理等工作，以确保施工过程中不会对周围环境造成不良影响。
2.基坑支护及施工方案为确保基坑的稳定性和安全性，我们采取了多种支护措施，包括钢支撑、混凝土墙和土钉墙等。
此外，我们还采用了先进的施工技术，如挖孔桩、土钉墙和钻孔灌注桩等，以确保基坑的稳定性和安全性。
我们还将采取噪音、粉尘和污水处理等措施，以确保施工过程中不会对周围环境造成不良影响。
3、监测目的、范围、依据、原则及监测内容3.1 监测目的：本次监测的目的是为了解决公司在生产过程中存在的环境污染问题，以及对环境影响的评估。
3.2 监测范围：本次监测的范围包括公司生产厂区及周边区域，主要监测点包括废水排放口、废气排放口、噪声等。
3.3 监测依据：本次监测的依据主要包括国家环境保护法规、公司环境保护标准以及国家环境监测标准等。
3.4 编制原则：本次监测的编制原则主要包括科学性、规范性、客观性、可比性等原则。
同时，为了保证监测结果的准确性，我们将采用多种监测方法，包括现场监测、实验室分析等。
以上是本次监测的目的、范围、依据、原则及监测内容的简要介绍。
我们将严格按照以上要求进行监测，确保监测结果的准确性和可靠性。
3.5 监测内容64、基坑监测项目和监测方法要求汇总表75、监测方法5.1 水平位移观测：水平位移观测是指对基坑周边建筑物、道路等进行水平位移监测。
建筑物沉降观测的基本要求和允许沉降值的最⼤范围 沉降观测在建筑物施⼯、验收和竣⼯后的检测过程中具有指导合理施⼯、预防不均匀沉降、避免造成主体结构破坏、检测施⼯质量等举⾜轻重的作⽤，详尽的观测报告可以辅助技术部门通过现场监测数据的反馈信息，对施⼯过程中的各类重⼤问题做出较合理的技术决策和现场应变策略，可以有效的预防重⼤事故出现从⽽避免巨额经济损失。
建筑物沉降观测的对象观测的对象⼀、建筑物沉降⼀、沉降观测的对象包括：地基基础设计等级为甲级的建筑物;复合地基或软弱地基上的设计等级为⼄级的建筑物;加层、扩建建筑物;受邻近深基坑开挖施⼯影响或受地下地下⽔等环境因素变化影响的建筑物;及需要积累建筑经验或进⾏设计反分析的⼯程。
观测点的布设建筑物沉降观测点的布设 ⼆、 ⼆、建筑物沉降 沉降观测点应布设在能全⾯反映建筑物地基变形特征的点位，⼀般布设在建筑物的四⾓、在转⾓及沿外墙每10-15⽶处;⾼低层建筑物、新旧建筑物、不同地质条件、不同荷载分布、不同基础类型、不同基础埋深、不同上部结构、沉降缝和建筑物裂缝处的两侧;建筑物宽度⼤于或等于15⽶，或宽度⼩于15⽶但地质条件复杂的建筑物的内纵墙处，以及框架、框剪、框筒、筒中筒结构体系的楼、电梯井和中⼼筒处;筏基、箱基的四⾓和中部位置处;多层砌体房屋纵墙间距6-10⽶横墙对应墙端处;框架结构可能产⽣较⼤不均匀沉降的相邻柱基处;⾼层建筑横向和纵向两个⽅向对应尽端处。
各种构筑物沿四周或基础轴线的对称位置上布点，数量不少于4个测点。
观测基准点应设在基坑⼯程影响范围以外，⼀般不⼩于30-50⽶且数量不应少于两个。
观测点的布设是沉降观测⼯作中⼀个很重要的环节，它直接影响观测数据能否真实地反映出建筑物的整体沉降趋势及局部沉降特点。
变形监测的精度要求建筑物沉降变形监测的精度要求 三、 三、建筑物沉降 沉降观测的测量精度等级采⽤Ⅱ级⽔准测量。
视线长度宜为20-30⽶，视线⾼度不宜低于0.5⽶，宜采⽤闭合法消除误差。
基坑监测点布置及监测频率要点【建筑工程类独家文档首发】基坑监测是基坑工程中非常重要的一部分，贯穿于基坑工程全过程。
全面、高精度的监测是保证基坑工程安全的透视眼。
所以基坑监测点怎么布置？基坑监测频率有什么要求？都给你整理成表格了，学习起来一目了然。
基坑监测频率《建筑基坑支护技术规程》JGJ120-2012规定1、基坑向下开挖期间，监测不应少于每天一次，直至开挖停止后连续三天的监测数值稳定；2、当地面、支护结构或周边建筑物出现裂缝、沉降，遇到降雨、降雪、气温骤变，基坑出现异常的渗水，坑外地面荷载增加等各种环境条件或异常情况时，应立即进行连续监测，直至连续三天的监测数值稳定；3、当位移速率大于前次监测的位移速率时，则应进行连续监测；4、基坑监测频率与基坑类别、施工开挖深度、基坑设计深度有着密切的关系，在以后的工作实践中应综合考虑各项参数，准确判断监测频率；如遇突发情况，加大监测频率。
5、《建筑基坑支护技术规程（JGJ 120-2012）》与《建筑基坑工程监测技术规范（GB50497-2009）》关于“支护结构顶部水平位移”监测频率有所不同，从业人员根据具体情况定夺。
现场仪器监测的监测频率基坑类别施工进程基坑设计深度（m）≤5.05.0-10.010.0-15.0>15.0一级开挖深度（m）≤5.01次/1d1次/2d1次/2d1次/2d5.0-10.0-1次/1d1次/1d1次/1d>10.0--2次/1d2次/1d底板浇筑后时间（d）≤7.01次/1d1次/1d2次/1d2次/1d7.0-14.01次/3d1次/2d1次/1d1次/1d14.0-28.01次/5d1次/3d1次/2d1次/1d>28.01次/7d1次/5d1次/3d1次/3d二级开挖深度（m）≤5.01次/2d1次/2d--5.0-10.0-1次/1d--底板浇筑后时间（d）≤7.01次/2d1次/2d--7.0-14.01次/3d1次/3d--14.0-28.01次/7d1次/5d-->28.01次/10d1次/10d--注：有支撑的支护结构各道支撑开始拆除到拆除完成后3d内监测频率应为1次/1d；监测项目监测周期测点数量测点的布置监测方法及精度监测频率桩墙顶（支护结构圈梁围檩、冠梁、基坑坡顶等）水平位移、垂直沉降全过程每一边不少于3点，且每20m不少于1点，每一基坑不少于8点沿基坑周边布置，每边中部和端部均应布置观测点，且观测点间距不宜大于20米。

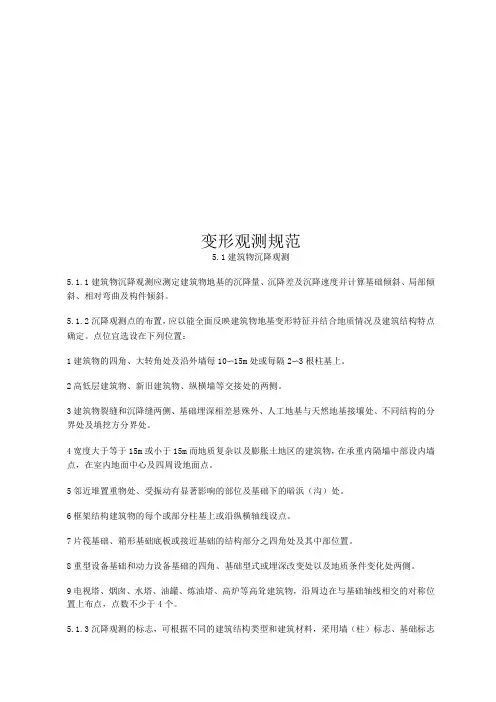

变形观测规范5.1建筑物沉降观测5.1.1建筑物沉降观测应测定建筑物地基的沉降量、沉降差及沉降速度并计算基础倾斜、局部倾斜、相对弯曲及构件倾斜。
5.1.2沉降观测点的布置，应以能全面反映建筑物地基变形特征并结合地质情况及建筑结构特点确定。
点位宜选设在下列位置：1建筑物的四角、大转角处及沿外墙每10〜15m处或每隔2〜3根柱基上。
2高低层建筑物、新旧建筑物、纵横墙等交接处的两侧。
3建筑物裂缝和沉降缝两侧、基础埋深相差悬殊外、人工地基与天然地基接壤处、不同结构的分界处及填挖方分界处。
4宽度大于等于15m或小于15m而地质复杂以及膨胀土地区的建筑物，在承重内隔墙中部设内墙点，在室内地面中心及四周设地面点。
5邻近堆置重物处、受振动有显著影响的部位及基础下的暗浜（沟）处。
6框架结构建筑物的每个或部分柱基上或沿纵横轴线设点。
7片筏基础、箱形基础底板或接近基础的结构部分之四角处及其中部位置。
8重型设备基础和动力设备基础的四角、基础型式或埋深改变处以及地质条件变化处两侧。
9电视塔、烟囱、水塔、油罐、炼油塔、高炉等高耸建筑物，沿周边在与基础轴线相交的对称位置上布点，点数不少于4个。
5.1.3沉降观测的标志，可根据不同的建筑结构类型和建筑材料，采用墙（柱）标志、基础标志和隐蔽式标志（用于宾馆等高级建筑物）等型式。
各类标志的立尺部位应加工成半球形或有明显的突出点，并涂上防腐剂。
标志的埋设位置应避开如雨水管、窗台线、暖气片、暖水管、电气开关等有碍设标与观测的障碍物，并应视立尺需要离开墙（柱）面和地面一定距离。
隐蔽式沉降观测点标志的型式，可按本规程附录C次表C.0.1条规定执行。
5.1.4沉降观测点的施测精度，应按本规程第3.2.2条的有关规定确定。
未包括在水准线路上的观测点，应以所选定的测站高差中误差作为精度要求施测。
5.1.5沉降观测的周期和观测时间，可按下列要求并结合具体情况确定。
1建筑物施工阶段的观测，应随施工进度及时进行。
沉降观测施工方案一、引言沉降观测是工程建设中的重要环节，通过对工程施工及运行过程中地基沉降变形的监测，可以及时发现问题并采取相应的措施，以确保工程的安全运行。
本文将针对沉降观测的施工方案进行详细探讨。
二、施工前准备1. 测点设置在进行沉降观测前，需要合理设置观测测点，测点的选取应考虑到工程的重要部位、地基状况以及可能出现沉降的区域。
测点设置应满足工程实际需求，具有代表性和可操作性。
2. 仪器校准在开始观测前，需要对使用的仪器进行校准，确保测量结果的准确性和可靠性。
三、观测方法1. 采用全站仪观测沉降观测常采用全站仪进行测量，全站仪可以实现高精度的水平、垂直测量，同时具有数据记录和实时监测功能。
2. 定期观测沉降观测应定期进行，通常可以选择每周、每月或每季度进行一次观测，以监测沉降变形的趋势和速率。
四、数据处理1. 数据录入观测得到的数据应及时录入计算机中，以便进行后续的数据处理和分析。
2. 数据分析对观测数据进行分析，可以采用数学模型等方法，评估地基沉降变形的情况，为工程安全运行提供参考依据。
五、结果展示1. 数据报告根据观测数据和分析结果，编制详细的数据报告，将沉降观测的情况及时反馈给相关工程人员。
2. 常规汇总定期对观测结果进行汇总分析，形成常规的沉降观测报告，以便于工程管理和决策。
六、总结与建议通过科学合理的沉降观测施工方案，可以及时监测地基沉降变形情况，保障工程的安全运行。
建议在实际工程中，根据具体情况细化施工方案，并不断优化观测方法，提高观测数据的准确性和可靠性。
以上是沉降观测施工方案的主要内容，希望能为相关工程人员提供一定参考。
建设工程深基坑变形与主体沉降监测技术研究一、研究背景及意义随着城市化进程的加快，建设工程在城市建设中的地位日益重要。
由于建筑物的高度和地下设施的复杂性，深基坑工程在施工过程中容易出现变形和主体沉降等问题，这些问题不仅会影响建筑物的安全性和使用寿命，还会对周围环境和人们的生活产生不利影响。
对深基坑变形与主体沉降进行监测技术研究具有重要的现实意义。
通过对深基坑变形与主体沉降的监测技术研究，可以为工程设计提供科学依据。
在深基坑施工过程中，通过对变形和沉降的实时监测，可以及时发现潜在的问题，为设计部门提供准确的数据支持，从而优化设计方案，提高建筑物的安全性和稳定性。
通过对深基坑变形与主体沉降的监测技术研究，可以降低工程事故的发生率。
通过对变形和沉降的实时监测，可以及时发现问题并采取相应的措施进行处理，避免因变形和沉降过大而导致的工程事故，减少人员伤亡和财产损失。
通过对深基坑变形与主体沉降的监测技术研究，可以提高工程质量。
通过对变形和沉降的监测，可以确保建筑物的质量达到设计要求，提高建筑物的使用性能和使用寿命。
通过对变形和沉降的监测，可以为后期的维护和管理提供依据，降低维护成本。
对深基坑变形与主体沉降进行监测技术研究具有重要的现实意义。
通过研究深基坑变形与主体沉降的规律，可以为工程设计、工程施工和工程管理提供科学依据，降低工程事故的发生率，提高工程质量，促进城市建设的可持续发展。
1.1 建设工程深基坑的发展历程随着城市化进程的加快，高层建筑、大型基础设施等建筑工程的建设日益增多，深基坑工程作为其中的重要组成部分，其安全性和稳定性对于整个建筑工程的质量至关重要。
自20世纪初以来，深基坑工程技术经历了从简单到复杂、从低级到高级的发展过程。
20世纪初，深基坑工程技术主要采用人工开挖的方法，施工过程中存在较大的安全隐患，如地下水位较高时容易导致地面沉降、建筑物倾斜等问题。
为了解决这些问题，人们开始研究采用机械挖掘、土钉墙等方法进行深基坑支护。
基坑变形监测方案
1、监测目的
本基坑工程按二级基坑要求监测，为确保基坑及周边建、构筑物的安全及保证本地下建筑物的顺利施工，及时掌握基坑施工、支护过程中的地基土及支护结构的应力应变信息，以确定基坑施工安全信息等，并作出安全预警报告，出现异常情况及时采取有效措施，故本工程应作原位监测工作；基坑监测应选择具同类场地监测经验的具独立资质的单位进行。
2、基坑监测内容
（1）围护结构施工和基坑开挖过程中应对围护结构、周边建筑物进行监测，监测数据须及时反馈,进行信息化施工。
（2）监测应由具有专业资质的单位实施，监测方案实施前应报设计单位审定确认后方可实施。
（3）监测内容及监测点布设：
1）沿支护结构顶部每隔15-20m左右布设一个水平位移监测点。
2）基坑周边建筑物布设沉降观测点。
3）沿基坑周边每隔50m左右布设一个深层土体位移观测点。
3、监测要求
（1）所有测试点、测试设备需加强保护，以防损坏。
（2）量测周期：基坑土方开挖到地下室侧壁回填。
（3）监测单位需及时向设计单位提供监测结果。
4、监测报警值
（1）支护结构：水平位移速率≤3mm/d，位移总量≤30mm。
（2）周围建筑物沉降速率≤2mm/d，差异沉降量≤0.2%。
（3）深层土体位移：位移速率≤3mm/d，位移总量≤50mm。
沉降观测点的布设及观测施工方案一、编制依据1、设计院提供的施工图纸2、建设单位提供的沉降观测基准点3、《工程测量规范》GB50026-20074、《建筑变形测量规范》JGJ8-20075、建筑单位提供的二个沉降观测控制点：BM1、BM2。
其高程分别为：2093.185米、2093。
929米.二、工程概况D—1＃楼、D-S1#楼、D—3#楼、车库四。
D—1#楼建筑面积23410.99m2,D-S1#楼建筑面积2319.21 m2，、D—3#楼建筑面积21884。
73m2，车库总建筑面积51307m2.各工程项目概况如下表：三、人员及仪器的配备1、测量人员配备为了满足本工程测量全面、有序的开展，将投入以下测量人员，组成本工程施工测量组。
由工程项目技术负责人负责现场测量工作的监督实施。
2、测量仪器配备根据本工程特点和沉降观测精度要求，平面控制盒建筑物的定位采用全站仪，轴线投设用经纬仪，高程测量用水准仪，本工程拟投入测量仪器如下表:注明：仪器必须在检定证书规定的有效日期内使用。
四、观测点的设置1、制作方法沉降观测点大样见下图：沉降观测的标志可根据不同的建筑结构类型和建筑材料,采用墙（柱）标志、基础标志和隐蔽式标志等形式，并符合下列规定：⑴各类标志的立尺部位应加工成半球形或有明显的突出点，并涂上防腐剂;⑵标志的埋设位置应避开雨水管、窗台线、散热器、暖水管、电气开关等有碍设标与观测的障碍物，并应视立尺需要离开墙(柱)面和地面一定距离；⑶当应用静力水准测量方法进行沉降观测时，观测标志的形式及其埋设,应根据采用的静力水准仪的型号、结构、读数方式以及现场条件确定。
标志的规格尺寸设计，应符合仪器安置的要求。
2、设置方法在地下室结构施工时，地下室柱墙结构钢筋绑扎完毕后，在地下室顶板50线标高值处将准备好的电线盒固定在观测点位置,用电弧焊将观测点的盒子固定在柱或墙上，封闭模板时，注意检查观测点的盒必须紧贴模板。
模板拆除后，可以看到观测点的盒子。
沉降观测点的设置报告沉降观测在建筑物的施工、竣工验收以及竣工后的监测等过程中，具有安全预报、科学评价及检验施工质量等的职能。
通过现场监测数据的反馈信息，可以对施工过程等问题起到预报作用，及时做出较合理的技术决策和现场的应变决定。
第一部分建（构）筑物沉降观测点的设置与观测一、相关规范及规范性文件要求(1)《工程测量规范》（GB50026-2007）为国家标准，第5.3.43（1）、7.1.7、7.5.6、10.1.10条(2)《建筑变形测量规范》（JGJ8-2007）为行业标准，第3.0.1、3.0.11条二、沉降观测的对象根据《建筑变形测量规范》（JGJ8-2007）第3.0.1条（强条）下列建筑物在施工及使用期间需进行沉降观测：A、地基基础设计等级为甲级的建筑物；B、复合地基或软弱地基上的设计等级为乙级的建筑物；C、加层、扩建建筑物；D、受邻近深基坑开挖施工影响或受地下地下水等环境因素变化影响的建筑物；E、需要积累建筑经验或进行设计反分析的工程；F、创优工程。
在此需要明确的概念是地基基础设计等级。
《建筑地基基础设计规范》（GB50007-2002）中第3.0.1条作如下定义：若工程明显为地基基础设计等级丙级的建筑物（如地基条件较好的6层住宅楼等），就不需要沉降观测（创优工程除外）。
若不能确定地基基础设计等级，或者有疑问，就请设计单位明确是否需要沉降观测，并请书面答复或者写入图纸会审记录中。
三、沉降观测点的布设建筑物确定需要进行沉降观测之后，在工程开工之初，应根据设计图纸的安排做好沉降观测策划工作、制定沉降观测方案，对于符合条件的应委托有资质的单位观测，适时埋设观测点。
根据《建筑物沉降观测方法》DGJ32/J18-2006和《建筑变形测量规范》JGJ8-2007的要求，沉降观测点应布设在能全面反映建筑物地基变形特征的点位，砌筑小阴井加以保护，宜选在下列位置：A、建筑物的四角、大转角及沿外墙每10~15m处或每隔2～3根柱基上；B、高低层建筑物、新旧建筑物、纵横墙等交接处的两侧，不同地质条件、不同荷载分布、不同基础类型、不同基础埋深、不同上部结构、建筑裂缝、后浇带、沉降缝和伸缩缝的两侧，人工地基与天然地基接壤处及填挖方分界处；C、宽度大于或等于15米，或宽度小于15米但地质条件复杂以及膨胀土地区的建筑物的承重内隔（纵）墙设内墙点，以及框架、框剪、框筒、筒中筒结构体系的楼、电梯井和中心筒处；D、筏基、箱基的四角和中部位置处；E、多层砌体房屋纵墙间距6~10米横墙对应墙端处；F、框架结构建筑的每个或部分柱基上或沿纵横墙轴线上，以及可能产生较大不均匀沉降的相邻柱基处；G、高层建筑横向和纵向两个方向对应尽端处；H、邻近堆置重物处、受振动有显著影响的部位及基础下的暗滨（沟）处；I、重型设备基础和动力设备基础的四角、基础形式或埋深改变处以及地质条件变化处两侧；J、对于电视塔、烟囱、水塔、油罐、炼油塔、高炉等高耸构筑物，应设在沿周边在与基础轴线相交的对称位置上，点数不少于4个。
建筑物沉降观测和基坑变形监测点布设及报告2、监测点的布设2.0.1基坑顶部竖向位移监测点布设在基坑边坡顶部的，应沿基坑周边布置，基坑周边中部、阳⾓处应布置监测点。
监测点间距不宜⼤于20m，每边监测点数⽬不应少于3个。
监测点宜设置在基坑边坡坡顶上。
监测点布设在在围护墙上的，应沿围护墙的周边布置，围护墙周边中部、阳⾓处应布置监测点。
监测点间距不宜⼤于20m，每边监测点数⽬不应少于3个。
监测点宜设置在冠梁上。
2.0.2基坑顶部⽔平位移监测点的布设同2.1 基坑顶部竖向位移，宜为共⽤点。
2.0.3坑外⼟体深层⽔平位移深层⽔平位移监测孔宜布置在基坑边坡、围护墙周边的中⼼处及代表性的部位，数量和间距视具体情况⽽定，但每边⾄少应设1个监测孔。
2.0.4 地下⽔位⽔位监测点应沿基坑周边、被保护对象（如建筑物、地下管线等）周边或在两者之间布置，监测点间距宜为20~50m。
相邻建（构）筑物、重要的地下管线或管线密集处应布置⽔位监测点；如有⽌⽔帷幕，宜布置在⽌⽔帷幕的外侧约2m处。
2.0.5 锚（杆）索拉⼒锚（杆）索的拉⼒监测点应选择在受⼒较⼤且有代表性的位置，基坑每边跨中部位和地质条件复杂的区域宜布置监测点。
每层锚杆的拉⼒监测点数量应为该层锚杆总数的1~3%，并不应少于3根。
每层监测点在竖向上的位置宜保持⼀致。
每根杆体上的测试点应设置在锚头附近位置。
2.0.6⽀护桩桩⾝⼒. .⽀护桩桩⾝⼒监测点应布置在受⼒、变形较⼤且有代表性的部位，监测点数量和横向间距视具体情况⽽定，但每边⾄少应设1处监测点。
竖直⽅向监测点应布置在弯矩较⼤处，监测点间距宜为3~5m。
2.0.7⽀撑⼒⽀撑⼒监测点的布置应符合下列要求：1、监测点宜设置在⽀撑⼒较⼤或在整个⽀撑系统中起关键作⽤的杆件上；2、每道⽀撑的⼒监测点不应少于3个，各道⽀撑的监测点位置宜在竖向保持⼀致；3、钢⽀撑的监测截⾯根据测试仪器宜布置在⽀撑长度的1/3部位或⽀撑的端头。
钢筋混凝⼟⽀撑的监测截⾯宜布置在⽀撑长度的1/3部位；4、每个监测点截⾯传感器的设置数量及布置应满⾜不同传感器测试要求。
沉降观测计划沉降观测是指对地面或建筑物的沉降情况进行监测和记录的工作。
沉降观测通常用于工程建设、地质灾害监测和环境保护等领域，对于保障工程安全和预防灾害具有重要意义。
本文档旨在介绍沉降观测计划的编制和实施方法，以及相关注意事项。
一、计划编制。
1.确定观测区域，首先需要确定需要进行沉降观测的区域范围，包括工程建设区域、地质灾害易发区或环境敏感区域等。
2.制定观测方案，根据观测区域的特点和要求，制定详细的观测方案，包括观测点的设置、观测频次、观测方法和数据处理等内容。
3.确定观测参数，确定需要观测的参数，包括沉降速率、沉降量、沉降变形等指标，以及观测的时间范围和精度要求。
二、实施方法。
1.观测点设置，根据观测区域的特点和要求，合理设置观测点，保证观测数据的代表性和可靠性。
2.观测方法，选择合适的观测方法，包括地面测量、卫星遥感、地下水位监测等，确保观测数据的准确性和完整性。
3.数据处理，对观测得到的数据进行及时、准确的处理和分析，得出相应的结论和建议。
三、注意事项。
1.安全防护，在进行沉降观测时，要做好安全防护工作，确保观测人员和设备的安全。
2.定期维护，对观测设备和仪器进行定期维护和保养，确保设备的正常运行和观测数据的准确性。
3.数据保存，对观测得到的数据进行及时、完整的保存和备份，以备日后分析和应用。
通过以上沉降观测计划的编制和实施，可以有效监测和记录观测区域的沉降情况，为工程建设、地质灾害监测和环境保护提供重要的参考依据。
希望各相关单位能够严格按照计划进行观测工作，确保观测数据的准确性和可靠性，为相关工作的顺利进行提供有力支持。
xxx工程沉降观测及基坑支护体系变形观测技术方案一、工程概况：xxx工程，位于。
拟建工程基坑土方开挖深度约7米。
基坑支护结构为密排钢筋砼灌注桩、水平钢筋混凝土内支撑梁、水泥搅拌桩止水帷幕止水。
二、监测意义：在基坑开挖期间，随着取土的深入，围护结构由于受到土压力和道路动载的作用，会产生比较明显的变形，如果超过一定范围，甚至会引起周围道路和建筑物的破坏。
因此，应配备高精度的施工监测队伍，及时提供变形数据，指导施工的顺利进行，保证施工的安全。
天津市地质条件较差，基本上属软土地基，从已竣工和在建的工程来看，因沉降变形（尤其是不均匀沉降变形）影响工程质量及安全的事故时有发生。
因此，在施工过程中进行沉降观测，及时掌握工程整体沉降量和沉降趋势，从而保证建筑工程的施工质量和施工安全显得尤为重要。
三、监测内容：1、周边环境监测：A、现场南侧碱渣管线及西侧市政道路沉降监测B、地下水位监测2、围护结构监测A、支护桩桩身位移（测斜）监测B、支护桩顶部水平位移监测3、支撑体系监测A、水平支撑位移监测B、水平支撑挠度监测C、支撑轴力监测4、沉降监测四、监测实施方案：1、周边环境监测：A、基坑外碱渣管线沉降监测对临近基坑的南侧碱渣管线及西侧市政道路进行沉降变形监测，每隔15米布设一个沉降监测点。
监测采用精密水准测量，其基本思想为：在施工影响区域外布设3个基准点，基准点必须牢固稳定，且构成一个基准网，通过对基准网定期进行一等水准连测，可得知各基准点的稳定情况，从而对不稳定的基准点剔除或进行修正。
每次监测作业时，通过精密水准测量将基准点的高程采用闭合水准测量引测到各监测点上，从而得到各监测点的绝对高程，根据监测点两次所测得高程之差即可得知监测点在这两次期间的沉降量。
监测点监测过程中的限差要求、测量步骤、手簿记录和计算均按照国家二等水准测量规范的规定进行。
监测采用仪器为Topcon自动安平水准仪，其高程测量误差为±0.4mm/km，与之配套的水准尺为INVAR合金带精密水准尺，其线膨胀系数为1.25×10-6/℃。
建筑物的沉降观测沉降观测即根据建筑物设置的观测点与固定（永久性水准点）的测点进行观测，测其沉降程度用数据表达，凡一层以上建筑、构筑物设计要求设置观测点，人工、土地基（砂基础）等，均应设置沉陷观测，施工中应按期或按层进度进行观测和记录直至竣工。
一、沉降观测内容沉降观测应测定建筑的沉降量、沉降差及沉降速率，并应根据需要计算基础倾斜、局部倾斜、相对弯曲及构件倾斜。
二、沉降监测点的布设要求1应能反映建筑及地基变形特征，并应顾及建筑结构和地质结构特点。
当建筑结构或地质结构复杂时，应加密布点。
2对民用建筑，沉降监测点宣布设在下列位置：1）建筑的四角、核心筒四角、大转角处及沿外墙每Iom~20m处或每隔2根~3根柱基上；2）高低层建筑、新旧建筑和纵横墙等交接处的两侧；3）建筑裂缝、后浇带两侧、沉降缝两侧、基础埋深相差悬殊处、人工地基与天然地基接壤处、不同结构的分界处及填挖方分界处以及地质条件变化处两侧；4）对宽度大于或等于15m、宽度虽小于15m但地质复杂以及膨胀土、湿陷性土地区的建筑，应在承重内隔墙中部设内墙点，并在室内地面中心及四周设地面点；5）邻近堆置重物处、受振动显著影响的部位及基础下的暗浜处；6）框架结构及钢结构建筑的每个或部分柱基上或沿纵横轴线上；7）筏形基础、箱形基础底板或接近基础的结构部分之四角处及其中部位置；8）重型设备基础和动力设备基础的四角、基础形式或埋深改变处；9）超高层建筑或大型网架结构的每个大型结构柱监测点数不宜少于2个，且应设置在对称位置。
3对电视塔、烟囱、水塔、油罐、炼油塔、高炉等大型或高耸建筑，监测点应设在沿周边与基础轴线相交的对称位置上，点数不应少于4个。
4对城市基础设施，监测点的布设应符合结构设计及结构监测的要求。
三、对沉降监测点的标志的要求1标志的立尺部位应加工成半球形或有明显的突出点并宜涂上防腐剂。
2标志的埋设位置应避开雨水管、窗台线、散热器、暖水管、电气开关等有碍设标与观测的障碍物，并应视立尺需要离开墙面、柱面或地面一定距离，宜与设计部门沟通。
关于加强建筑物沉降观测的通知(doc 31页)安徽省建设工程质量安全监督总站文件皖建质安〔2009〕13号关于加强对在建工程沉降观测的紧急通知各市工程质量监督站：6月27日上午，上海市一栋13层在建工程整体倾覆，根据相关报道，我们初步分析该工程整体倾覆可能与地质条件发生变化，建筑物产生不均匀沉降有关。
为了吸取教训，防止类似事件的再次发生，请你们督促施工单位加强对在建工程的沉降观测，并组织力量，对以下几类工程进行重点巡查：1、周边有深基坑、沟槽等开挖施工的工程；2、地基土受到扰动，易产生滑移的工程；3、地质条件复杂，因强降雨容易造成地基承载力下降的工程。
如观测结果超出相关规范标准规定，应立即采取措施，确保人民生命和财产安全，并及时向当地建设主管部门和我站报告。
特此通知。
二〇〇九年六月二十九日进一步加强马鞍山市建筑工程沉降(变形)观测管理的通知2010年04月22日各建设、勘查、设计、检测、施工、监理单位：为进一步加强对我市建筑工程主体结构在施工及使用期间和深基坑工程施工期间周围地面及建(构)筑物的沉降(变形)等的监控，准确反映建筑工程的沉降及重要结构的变形情况，确保我市建筑工程质量得到有效的控制，根据《建设工程质量管理条例》购买考试用书、《建筑地基基础设计规范》(GB50007-2002)、《工程测量规范》(GB50026-2007)、《建筑变形测量规范》(JGJ8-2007)等国家法律法规和相关技术标准的要求，并结合我市实际情况，现对我市建筑工程的沉降(变形)观测作如下规定：一、下列建筑工程在施工和使用期间应进行沉降(变形)观测：1、地基基础设计等级为甲级的建筑;2、复合地基或软弱地基上的设计等级为乙级的建筑;3、基础工程出现严重质量问题后经加固处理的工程和加层、扩建的工程;4、受邻近深基坑开挖施工影响或受场地地下水等环境因素变化影响的建筑;5、需要积累经验或进行设计反分析的建筑;6、地基复杂、建筑结构复杂或荷载不对称且活荷载变动较大的工程;7、基础设计等级为乙级的10层以上建筑;8、基础存在软弱下卧层的建筑;9、设计要求进行建筑沉降观测的建筑;10、开挖深度大于5米(含5米)的或深度虽未超过5米，但地质条件和周围环境复杂，有可能影响周围建(构)筑物、住宅或城市道路、地下管线安全的深基坑工程等建筑工程项目均应进行沉降(变形)观测。
2、监测点的布设2.0.1 基坑顶部竖向位移监测点布设在基坑边坡顶部的，应沿基坑周边布置，基坑周边中部、阳角处应布置监测点。
监测点间距不宜大于20m，每边监测点数目不应少于 3 个。
监测点宜设置在基坑边坡坡顶上。
监测点布设在在围护墙上的，应沿围护墙的周边布置，围护墙周边中部、阳角处应布置监测点。
监测点间距不宜大于20m，每边监测点数目不应少于 3 个。
监测点宜设置在冠梁上。
2.0.2 基坑顶部水平位移监测点的布设同 2.1 基坑顶部竖向位移，宜为共用点。
2.0.3 坑外土体深层水平位移深层水平位移监测孔宜布置在基坑边坡、围护墙周边的中心处及代表性的部位，数量和间距视具体情况而定，但每边至少应设 1 个监测孔。
2.0.4地下水位水位监测点应沿基坑周边、被保护对象（如建筑物、地下管线等）周边或在两者之间布置，监测点间距宜为20~50m。
相邻建（构）筑物、重要的地下管线或管线密集处应布置水位监测点；如有止水帷幕，宜布置在止水帷幕的外侧约2m处。
2.0.5锚（杆）索拉力锚（杆）索的拉力监测点应选择在受力较大且有代表性的位置，基坑每边跨中部位和地质条件复杂的区域宜布置监测点。
每层锚杆的拉力监测点数量应为该层锚杆总数的1~3%，并不应少于 3 根。
每层监测点在竖向上的位置宜保持一致。
每根杆体上的测试点应设置在锚头附近位置。
2.0.6 支护桩桩身内力支护桩桩身内力监测点应布置在受力、变形较大且有代表性的部位，监测点数量和横向间距视具体情况而定，但每边至少应设 1 处监测点。
竖直方向监测点应布置在弯矩较大处，监测点间距宜为3~5m。
2.0.7 支撑内力支撑内力监测点的布置应符合下列要求：1、监测点宜设置在支撑内力较大或在整个支撑系统中起关键作用的杆件上；2、每道支撑的内力监测点不应少于 3 个，各道支撑的监测点位置宜在竖向保持一致；3、钢支撑的监测截面根据测试仪器宜布置在支撑长度的1/3 部位或支撑的端头。
钢筋混凝土支撑的监测截面宜布置在支撑长度的1/3 部位；4、每个监测点截面内传感器的设置数量及布置应满足不同传感器测试要求。
2.0.8围护墙侧向土压力围护墙侧向土压力监测点的布置应符合下列要求：1、监测点应布置在受力、土质条件变化较大或有代表性的部位；2、平面布置上基坑每边不宜少于 2 个测点。
在竖向布置上，测点间距宜为 2~5m，测点下部宜密；3、当按土层分布情况布设时，每层应至少布设 1 个测点，且布置在各层土的中部；4、土压力盒应紧贴围护墙布置，宜预设在围护墙的迎土面一侧。
2.0.9 土体分层竖向位移土体分层竖向位移监测孔应布置在有代表性的部位，数量视具体情况确定，并形成监测剖面。
同一监测孔的测点宜沿竖向布置在各层土内，数量与深度应根据具体情况确定，在厚度较大的土层中应适当加密。
2.0.10 立柱竖向位移立柱的竖向位移监测点宜布置在基坑中部、多根支撑交汇处、施工栈桥下、2地质条件复杂处的立柱上，监测点不宜少于立柱总根数的10%，逆作法施工的基坑不宜少于 20%，且不应少于 5 根。
2.0.11 周边建筑物竖向位移从基坑边缘以外1~3 倍开挖深度范围内需要保护的建（构）筑物、地下管线等均应作为监控对象。
必要时，尚应扩大监控范围。
位于重要保护对象（如地铁、上游引水、合流污水等）安全保护区范围内的监测点的布置，尚应满足相关部门的技术要求。
建（构）筑物的竖向位移监测点布置应符合下列要求：1、建（构）筑物四角、沿外墙每10~15m处或每隔 2~3 根柱基上，且每边不少于 3 个监测点；2、不同地基或基础的分界处；3、建（构）筑物不同结构的分界处；4、变形缝、抗震缝或严重开裂处的两侧；5、新、旧建筑物或高、低建筑物交接处的两侧；6、烟囱、水塔和大型储仓罐等高耸构筑物基础轴线的对称部位，每一构筑物不得少于 4 点。
2.0.12 周边建筑物水平位移建（构）筑物的水平位移监测点应布置在建筑物的墙角、柱基及裂缝的两端，每侧墙体的监测点不应少于 3 处。
2.0.13 周边建筑物倾斜建（构）筑物倾斜监测点应符合下列要求：1监测点宜布置在建（构）筑物角点、变形缝或抗震缝两侧的承重柱或墙上；2监测点应沿主体顶部、底部对应布设，上、下监测点应布置在同一竖直线上；3当采用铅锤观测法、激光铅直仪观测法时，应保证上、下测点之间具有一定的通视条件。
32.0.14 周边管线竖向位移地下管线监测点的布置应符合下列要求：1、应根据管线年份、类型、材料、尺寸及现状等情况，确定监测点设置；2、监测点宜布置在管线的节点、转角点和变形曲率较大的部位，监测点平面间距宜为 15~25m，并宜延伸至基坑以外20m；3、上水、煤气、暖气等压力管线宜设置直接监测点。
直接监测点应设置在管线上，也可以利用阀门开关、抽气孔以及检查井等管线设备作为监测点；4、在无法埋设直接监测点的部位，可利用埋设套管法设置监测点，也可采用模拟式测点将监测点设置在靠近管线埋深部位的土体中。
2.0.15周边地面点竖向位移基坑周边地表竖向沉降监测点的布置范围宜为基坑深度的1~3 倍，监测剖面宜设在坑边中部或其他有代表性的部位，并与坑边垂直，监测剖面数量视具体情况确定。
每个监测剖面上的监测点数量不宜少于 5 个。
2.0.16 基准点的埋设(1)竖向位移基准点的埋设埋设方法见下图：盖子保护井室外地平混凝土基准点为Φ20钢筋沉降观测基准点布置图(2)水平位移基准点的埋设4同 3.1 竖向位移基准点的埋设，并在基准点顶部刻画“+”字。
2.0.17 、监测点的埋设（1）基坑顶部竖向位移A、监测点埋设在冠梁顶部的，点位选取后，用电钻在冠梁上成孔，然后植入测钉即可。
B、监测点埋设在基坑边坡顶部的，点位选取后，用电钻在基坑边坡上成孔，然后植入长 50cm，Φ16 以上的钢筋，并用混凝土保护。
（2）基坑顶部水平位移埋设方法同 4.1 基坑顶部竖向位移，并在监测点顶部刻画“+”字。
（3）坑外土体深层水平位移坑外土体深层水平位移测斜管具体埋设方法及步骤如下：a、选址：根据规范及现场条件，选择将要打孔的位置；b、打孔：通过打孔机器，成孔到预先指定深度；c、下管：将测斜管端头接上并保证管子内侧的十字槽严格对正，用螺丝钉固定好后通过机器吊入孔内；d、洗孔：用清水将孔内淤泥洗去；e、填砂：洗孔完成后，将测斜管顶端口用盖子盖上，并在管子外围用砂子填实，以防止测斜管的晃动；f、保护：在测斜管外围砌砖保护，以防止监测过程中管子被破坏。
（4）地下水位地下水位管具体埋设方法及步骤如下：a、选址：根据规范及现场条件，选择将要打孔的位置；b、打孔：通过打孔机器，成孔到预先指定深度；c、下管：将水位管端头接好，底部2~4 米接上花管，用螺丝钉固定好后通过机器吊入孔内；5d、洗孔：用清水将孔内淤泥洗去；e、填砂：洗孔完成后，将水位管顶端口用盖子盖上，并在管子外围用砂子填实，以防止水位管的晃动；f、保护：在水位管外围砌砖保护，以防止监测过程中管子被破坏。
（5）锚（杆）索拉力锚（杆）索拉力的测试采用的设备是锚索计，具体安装方法如下：a、观测锚索张拉前，将测力计安装在孔口垫板上。
带专用传力板的测力计，先将传力板装在孔口垫板上，使测力计或传力板匀孔轴垂直，偏斜应小于0.5 °，偏心应不大于5mm。
b、安装张拉机具和钳具，同时对测力计的位置进行校验，合格后，开始预紧和张拉。
c、只作施工监测的测力计，应安装在外锚板的上部。
d、观测锚索应在与其有影响的其他工作锚索张拉之前进行张拉加荷。
张拉程序应与工作锚杆的张拉程序相同。
有特殊需要时，可另行设计张拉程序。
e、测力计安装就位后，加荷张拉前，应准确测得初始仪和环境温度。
反复测读，三次读数差小于1％(F ·S)，取其平均值作为观测基准值。
f、基准值确定后，分级加荷张拉，逐级进行张拉观测。
一般每级荷载测读一次，最后一级荷载进行稳定观测，以 5 分钟测一次，连续二次读数差小于1％(F ·s) 为稳定。
张拉荷载稳定后，应及时测读锁定荷载：张拉结束之后，根据荷载变化速率确定观测时间间隔，进行锁定后的稳定观测。
g、长期观测锚索测力计及电缆线路应设保护装置。
6标准安装的锚索测力计示意图倾斜安装的锚索测力计示意图（6）支护桩桩身内力支护桩桩身内力的测试采用的设备是钢筋计，具体的安装方法如下：A、钢筋计在安装前应先用绝缘胶带进行包裹，避免设备与混凝土直接接触；B、钢筋笼绑扎完毕后，分别在两根选定的外侧主筋上将钢筋计串联，焊接在预留位置。
保证同一高程上的两个钢筋计连线在钢筋笼放入基坑时与基坑边线垂直；C、接钢筋直径选配同直径的钢筋计，将仪器两端的连接杆分别与钢筋焊接在7一起，焊接强度不低于钢筋强度。
焊接过程中应用毛巾或其他布料盖住钢筋计，并不断向毛巾或其他布料浇水，避免温度过高而损伤仪器；D、钢筋计焊接时应对电缆进行覆盖保护，避免在焊接过程中焊渣飞溅损坏电缆，各钢筋计及电缆编号将电缆集束绑扎后呈“S”形向上引出电缆直到桩顶位置，绑扎距离宜为0.5m。
E、仔细检查钢筋计焊接位置和电缆编号无误后，方可后续施工，浇捣混凝土时导管应远离仪器0.5m 以上，防止损坏；钢筋计安装示意图（7）支撑内力A、钢筋计：具体的安装方法同 4.6 支护桩桩身内力。
8B、反力计：具体的安装方法如下：a在安装架圆形钢筒上没有开槽的一端面与支撑的牛腿（活络头）上的钢板电焊焊接牢固，电焊时必须与钢支撑中心轴线与安装中心点对齐。
b 待冷却后，把轴力计推入焊好的安装架圆形钢筒内并用圆形钢筒上的 4 个 M10 螺丝把轴力计牢固地固定在安装架内，使支撑吊装时，不会把轴力计滑落下来即可。
c 测量一下轴力计的初频，是否与出厂时的初频相符合（≤± 20Hz），然后把轴力计的电缆妥善地绑在安装架的两翅膀内侧，使钢支撑在吊装过程中不会损伤电缆为标准。
d钢支撑吊装到位后，即安装架的另一端（空缺的那一端）与围护墙体上的钢板对上，轴力计与墙体钢板间最好再增加一块钢板 250mm×250mm×25mm，防止钢支撑受力后轴力计陷入墙体内，造成测值不准等情况发生。
e在施加钢支撑预应力前，把轴力计的电缆引至方便正常测量时为止，并进行轴力计的初始频率的测量，必须记录在案。
f施加钢支撑预应力达设计标准后即可开始正常测量了。
g变量的确定：一般情况下，本次支撑轴力测量与上次同点号的支撑轴力的变化量，与同点号初始支撑轴力值之差为本次变化量。
并填写成果汇总表及绘制支撑轴力变化曲线图。
9反力计安装示意图（8）围护墙侧向土压力围护墙侧向土压力采用的是土压力盒进行测试，具体的安装方法如下：A 土压力计埋设于土压力变化的部位即压力曲线变化处，用于监测界面土压力。
土压力计水平埋设间距原则上为盒体间距的 3 倍以上（≥ 0.6m），垂直间距与水平间距同，土压力计的受压面须面对欲测量的土体；埋设时，承受土压力计的土面须严格整平，回填的土料应与周围土料相同（去除石料）小心用人工分层夯实，土压力计及电缆上压实的填土超过1m以上，方可用重型辗压机施工。
