高压架空电缆对地安全距离(摘录整理)

高压架空线路对地距离要求1.8 我国输电线路和居民房屋距离的规定为确保输变电设施安全运行同时考虑公众的利益，电力部门在输电线路设计时，严格执行国家经贸委发布的《110～500kV架空送电线路设计技术规程》，确保输电线路跨越或邻近民房时，导线与建筑物的距离既符合安全要求，又满足环保有关标准。

输电线路跨越或邻近民房时，导线与建筑物距离的有关规定大致如下：导线与建筑物之间的最小垂直距离电压等级距离m 110kV 220kV 330kV 500kV居民区7.0 7.5 8.5 14非居民区 6.0 6.5 7.5 11交通困难地区 5.0 5.5 6.5 8.5边导线与建筑物之间的最小距离电压等级110kV 220kV 330kV 500kV距离m 4.0 5.0 6.0 8.5高压线路对建筑物安全距离电气设备分为高压和低压两种高压电气设备：对地电压在10KV，35KV,110KV,220KV及以上者；低压电气设备：对地电压单相为220KV，三相为380KV（1）高压导线与建筑物之间的最小垂直距离10KV最小垂直距离3.0米35KV最小垂直距离4.0米66KV—110KV最小垂直距离5.0米154KV—220KV最小垂直距离6.0米330KV最小垂直距离7.0米500KV最小垂直距离9.0米800KV最小垂直距离15米（2）导线与建筑物之间最小的水平距离10KV最小水平距离1.5米35KV最小水平距离3.5米66KV—110KV最小水平距离4.0米154KV—220KV最小水平距离5.0米330KV最小水平距离6.0米500KV最小水平距离8.0米800KV最小水平距离12米架空电力线路导线与地面之间最小垂直距离小于1KV 居民区6米非居民区5米1~10KV 居民区6.5米非居民区5米35~110KV 居民区7.5米非居民区6米220 KV 居民区8.5米非居民区6.5米330 KV 居民区9.5米非居民区7.5米10KV电力线路对地安全距离10KV电力线路与居民区及工矿企业地区的安全距离为6.5米；非居民区，但是有行人和车辆通过的安全距离为5.5米；交通困难地区的安全距离为4.5；公路路面的安全距离7米；铁道轨顶的安全距离为7.5米；通航河道最高水面的安全距离为6米；不通航的河流、湖泊（冬季水面）的安全距离5米。

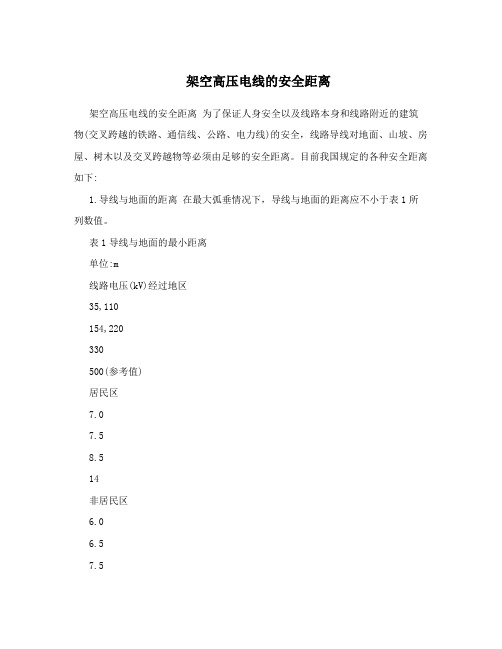

架空高压电线的安全距离架空高压电线的安全距离为了保证人身安全以及线路本身和线路附近的建筑物(交叉跨越的铁路、通信线、公路、电力线)的安全，线路导线对地面、山坡、房屋、树木以及交叉跨越物等必须由足够的安全距离。

目前我国规定的各种安全距离如下:1.导线与地面的距离在最大弧垂情况下，导线与地面的距离应不小于表1所列数值。

表1导线与地面的最小距离单位:m线路电压(kV)经过地区35,110154,220330500(参考值)居民区7.07.58.514非居民区6.06.57.511(水平排列) 10.5(三角排列)交通困难区5.05.56.58.52.导线与建筑物的最小距离在最大弧垂情况下，导线与建筑物之间的最小垂直距离，不应小于表2所列数值。

表2 导线与建筑物间最小垂直距离线路电压(kV)3535,110154,220330500(参考值)垂直距离(m)4.05.06.07.09.0在导线最大风偏时，线路边导线与建筑物之间的距离不应小于表3所列数值。

在无风情况下(即导线不风偏时)边导线与不在规划范围内的城市建筑物之间的水平距离不应小于表1-10所列数值的一半。

表3 边导线与建筑物之间的最小距离线路电压(kV)3535,110154,220330500(参考值)垂直距离(m)3.04.05.06.08.0注:(1)导线与城市多层建筑物或规划建筑物之间距离，系指水平距离。

(2)导线与不在规划范围内的现有建筑物之间的距离，系指净空距离。

3.线路导线与树木的距离送电线路通过林区应砍伐出通道。

通道净宽不应小于线路宽度加林区主要树木高度的2倍。

通道附近超过主要树种高度的个别树木，应砍伐。

在下类情况下，如果不妨碍架线施工，可不砍伐出通道: 1)树木自然生长高度不超过2m; 2)导线与树木(考虑自然生长高度)之间的垂直距离，不小于表4所列值。

表4 导线与树木之间的最小垂直距离线路电压(kV)35,110154,220330500(参考值)垂直距离(m)4.05.06.08.0线路通过公园、绿化区或防护林带，导线与树木之间的净空距离，在对大风情况下，应不小于表5所列数值。

高压线安全距离1 千伏以下 1.0 米1~10 千伏 1.5 米35 千伏 3.0 米66~110 千伏 4.0 米154~220 千伏 5.0 米330 千伏 6.0 米500 千伏 8.5 米1000 千伏 13.5 米我国《电力设备保护条例》第五条规定，架空电力线路保护区，各级电压导线边线在计算导线最狂风偏状况下，距建筑物的水安全全距离 66 千伏—110 千伏为 40 米。

而依占有关规定，高压线与住所楼应距离 20 米。

如将高压线移到地下，高压电缆外皮到地面深度不得小于0．7 米，位于车行道和耕地下，不得小于1 米。

1KV 以下距离为 4 米； 1-10KV距离为 6 米； 35-110KV距离为 8 米；154-220KV距离为 10 米； 350-500KV距离为 15 米。

架空电力线路导线与地面间最小垂直距离(m) (在最大计算导线弧垂状况下)附表 c.0.1 线路经过地域线路电压 (Kv)< 11-1035-110220330居民区非居民区交通困难地域注： 1.居民区：指工业公司地域、港口、码头、火车站、城镇、集镇等人口密集地域；2.非居民区：指居民区之外的地域，固然经常有人、车辆或农业机械抵达，但房子稀罕的地域；3.交通困难地域：指车辆、农业机械不可以抵达的地域。

第附录条架空电力线路与街道行道树 (考虑自然生长高度 )之间最小垂直距离应切合附表的规定。

架空电力线路导线与街道行道树之间最小垂直距离 (考虑树木自然生长高度 ) 附表线路电压 (kV)< 11-1035-110220330最小垂直距离数线路绝缘子个数， 1-2 个是 10kV,3－4 个为 35kV,7-8个是 110kV。

安全距离，有关的规范里有。

我们的塔吊应离高压线多远才是安全的？35kV 3 米110kV 4 米220kV 5 米110kV 绝缘子串片数不低于8 片220 绝缘子串片数不低于16 片500kV 绝缘子串片数不低于31 片依据这些判断电压等级，而后依据安全施工规范确立安全距离，尽量保持更大的安全距离裕度，防备塔吊受狂风和振动惹起偏移致使触电事故发生在建工程与邻近高压线的安全距离为多少？1KV 以下距离为 4 米。

2024年高压线与地面的水平安全距离要求根据《电子设施保护条例实施细则》规定，各级电压导线边线在计算导线最大风偏情况下，距建筑物的水平安全距离如下：1千伏以下为1.0米，1千伏至10千伏为1.5米，35千伏为3.0米，66千伏至110千伏为4.0米，154千伏至220千伏为5.0米，330千伏为6.0米，500千伏为8.5米。

那垂直是多少？如果有超过4米的车经常出没的地方高压线与地面的垂直安全距离要求高压线分导线和绝缘导线之分。

导线与地面的最小距离，在最大计算弧垂情况下，不应小于下列数值：低压线路（380V）通过居民区不小于6米，低压线路（380V）通过非居民区不小于5米；中压线路（6-10KV）通过居民区不小于6.5米，中压线路（6-10KV）通过非居民区不小于5.5米；35～110KV线路通过居民区不小于7米，35～110KV线路通过非居民区不小于6米，35～110KV线路通过交通困难地区不小于5米；154～220KV线路通过居民区不小于7.5米，35～110KV线路通过非居民区不小于6.5米，35～110KV线路通过交通困难地区不小于5.5米；330KV线路通过居民区不小于8.5米，35～110KV线路通过非居民区不小于7.5米，35～110KV线路通过交通困难地区不小于6.5米。

2024年高压线与地面的水平安全距离要求（2）____年高压线与地面的水平安全距离是各国根据不同的标准和法规规定的。

在____年，国际电工委员会（IEC）颁布了一份名为《电磁场暴露的人体防护准则》的国际标准，其中有关高压线与地面的安全距离也有所规定。

根据IEC标准，高压线与地面的水平安全距离主要考虑两个因素：电磁场辐射和电弧跳闸事故。

电磁场辐射是指高压线所产生的电场和磁场对人体产生的影响，电弧跳闸事故则是指高压线因故障产生的火花或电弧对人体的危害。

对于电磁场辐射方面，IEC标准规定了两个主要的参考值：电场强度和磁场密度。

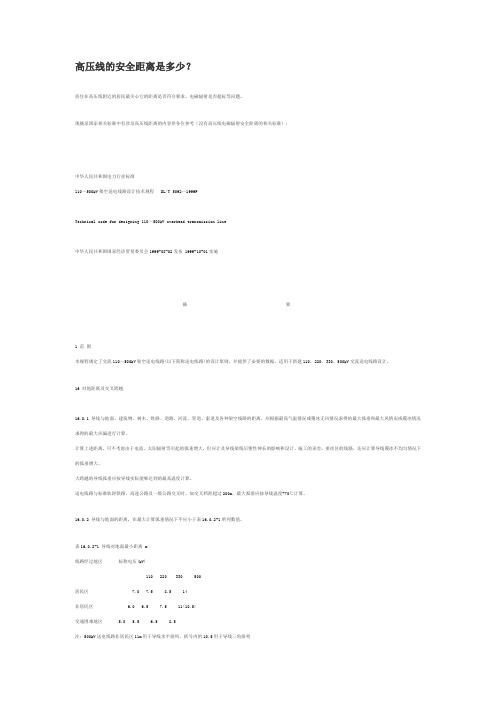

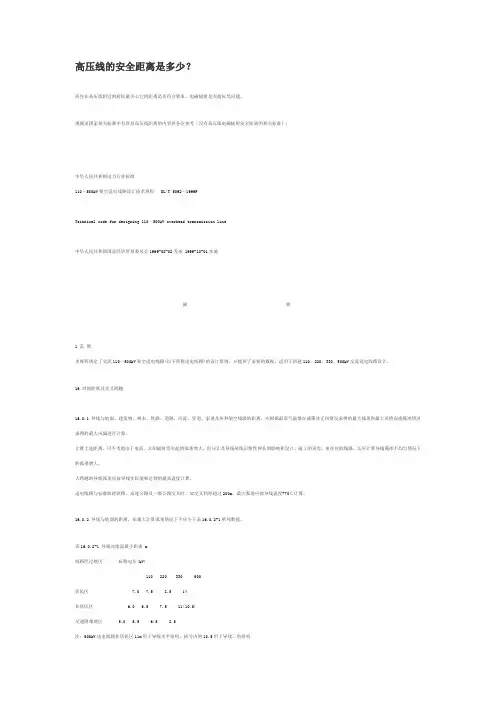

高压线的安全距离是多少？居住在高压线附近的居民最关心它的距离是否符合要求、电磁辐射是否超标等问题。

现摘录国家相关标准中有涉及高压线距离的内容供各位参考（没有高压线电磁辐射安全距离的相关标准）：中华人民共和国电力行业标准110～500kV架空送电线路设计技术规程 DL/T 5092—1999PTechnical code for designing 110～500kV overhead transmission line中华人民共和国国家经济贸易委员会1999-08-02发布 1999-10-01实施摘要1 范围本规程规定了交流110～500kV架空送电线路(以下简称送电线路)的设计原则，并提供了必要的数据。

适用于新建110、220、330、500kV交流送电线路设计。

16 对地距离及交叉跨越16.0.1 导线与地面、建筑物、树木、铁路、道路、河流、管道、索道及各种架空线路的距离，应根据最高气温情况或覆冰无风情况求得的最大弧垂和最大风情况或覆冰情况求得的最大风偏进行计算。

计算上述距离，可不考虑由于电流、太阳辐射等引起的弧垂增大，但应计及导线架线后塑性伸长的影响和设计、施工的误差。

重冰区的线路，还应计算导线覆冰不均匀情况下的弧垂增大。

大跨越的导线弧垂应按导线实际能够达到的最高温度计算。

送电线路与标准轨距铁路、高速公路及一级公路交叉时，如交叉档距超过200m，最大弧垂应按导线温度+70℃计算。

16.0.2 导线与地面的距离，在最大计算弧垂情况下不应小于表16.0.2-1所列数值。

表16.0.2-1 导线对地面最小距离 m线路经过地区标称电压(kV)110 220 330 500居民区7.0 7.5 8.5 14非居民区 6.0 6.5 7.5 11(10.5)交通困难地区 5.0 5.5 6.5 8.5注：500kV送电线路非居民区11m用于导线水平排列，括号内的10.5用于导线三角排列导线与山坡、峭壁、岩石之间的净空距离，在最大计算风偏情况下，不应小于表16.0.2-2所列数值。

【最新整理，下载后即可编辑】
架空电力线路设计规范
（安全距离要求）
注：500kV送电线路非居民区11m用于导线水平排列，括号内的10.5m用于导线三角排列。

2、最大计算风偏情况下导线与山坡、峭壁、岩石之间的最小净空
3、架空送电线路与甲类火灾危险性的生产厂房、甲类物品库房、易燃易爆材料堆场及可燃或易燃易爆液(气)体储罐的防火间距，不应小于杆塔高度的1.5倍。

5、最大计算风偏时边导线与城市多层建筑物或规划建筑物之间
注：无风情况下边导线与不在规划范围内城市建筑物之间的水平距离，不应小于上表的50%。

7、最大计算风偏时导线与公园、绿化区或防护林带间树木的净
10、架空送电线路与铁路、公路、河流、管道、索道及各种架空线路交叉或接近距离。

导线对被跨物最小垂直距离(m)
11、架空送电线路与铁路、公路、电车道、河流、弱电线路、架空送电线路、管道、索道接近的最小水平距离。

最小水平距离(m)
缘指公路下缘的隔离栏。

高压电线安全距离范本高压电线安全距离是指人员、设备和建筑物与高压电线之间需要保持的最小安全距离。

这个安全距离的确定非常重要，因为高压电线携带的电力具有极高的危险性，一旦接触高压电线就可能导致电击事故，造成人员伤亡和财产损失。

为了保证人员和设备的安全，各国都制定了相关法规和标准来规定高压电线的安全距离范围。

不同国家和地区对于高压电线的安全距离有不同的规定，这些规定主要基于电压、线路类型、线路位置等因素来进行确定。

以下是一份关于高压电线安全距离的范本，可以作为参考：1.电压等级：根据高压电线的电压等级，设定不同的安全距离。

例如，对于1000V以下的低压线路，安全距离可以设定为2米，对于1000V以上的高压线路，安全距离可以设定为5米。

2.线路类型：不同的线路类型对应不同的安全距离要求。

例如，对于地面敷设的电缆线路，安全距离可以设定为3米；对于空中架设的绝缘导线线路，安全距离可以设定为10米。

3.线路位置：高压电线距离人员和设备的位置也会对安全距离的确定产生影响。

例如，对于低层建筑物周围的高压电线，安全距离可以设定为5米；对于高层建筑物周围的高压电线，安全距离可以设定为10米。

4.防护措施：在一些特殊情况下，即使距离高压电线的安全距离范围内，也需要采取额外的防护措施来保障安全。

例如，在需要进行施工作业的区域，可以设置警示线或者安全隔离带，禁止非相关人员进入。

以上是高压电线安全距离范本的主要内容，实际的安全距离应根据当地的法规和标准来进行确定。

在确定安全距离的同时，也需要考虑其他因素的影响，例如天气条件、工作环境等。

另外，人员和设备在接近高压电线时，还需要遵循相关的安全操作规程，使用绝缘工具和防护设备，确保自身的安全。

最重要的是，需要进行定期的安全培训和演练，提高人员对高压电线安全的认识和应对能力。

高压线与地面的水平安全距离要求是为了保障人身安全和电力设施的正常运行，防止发生触电事故和设备故障。

根据国家标准以及电力行业的相关规定，我们将从以下几个方面进行详细介绍。

一、高压线与地面的安全距离标准在我国，高压线与地面的安全距离主要由国家标准《电网建设工程中电力线路设计规范》（GB 50052-2009）和《电力设施与通信线路电气工程施工及验收规程》（DL/T 5092-2010）来规定。

根据《电网建设工程中电力线路设计规范》的规定，在市区供电范围内的交流20kV及以上电力线路，一般情况下，高压线与地面的水平安全距离要求为10m。

对于直流±500kV及以上高压线路，其安全距离一般为30m。

除上述标准外，还存在一些特殊情况的安全距离要求。

比如，与可燃物接触或靠近可燃物区域的高压线路，其安全距离需适当增加；而与建筑物或其他设施接触的高压线路，其安全距离要求相应减小。

这些情况通常需要根据具体情况进行设计和评估。

二、高压线与地面安全距离的重要性1. 防止触电事故：高压线搭接在地面附近，容易导致人体或物体接触到高电压的电弧，造成严重触电事故。

通过规定高压线与地面的安全距离，可以有效避免人员误接触或物体碰触高压线，提高用电安全。

2. 防止设备故障：高压线接近地面可能会因外界因素（如风吹、树木碰触等）导致设备故障，影响电力系统的正常运行。

通过保持一定的安全距离，可以减少这些外界因素对高压线路设备的影响，提高电力系统的稳定性。

3. 保障电力设施运行：高压线与地面之间的安全距离也考虑到了电线的安装和维护工作的需要。

有足够的安全距离可以确保工作人员能够在安全的区域内进行线路的检修、维护和检测等工作，提高电力设施的运行效率和可靠性。

三、高压线与地面安全距离的具体实施1. 路面高度：道路或人行道下方埋放的高压线（如地下电缆）需要做好绝缘处理，并保证路面高度足够，以防止人员挖掘或车辆经过时产生对电力线路的影响。

高压线与地面的水平安全距离要求高压线与地面的水平安全距离是指高压线与地面之间必须保持一定的垂直间距，以确保人身安全和电力设备的正常运行。

根据国家标准和行业规范，高压线与地面的水平安全距离要求主要包括以下几个方面：1.用电安规定的水平安全距离根据《用电安全技术规范》，高压线与地面的水平安全距离应根据系统电压和线缆类型来确定。

一般来说，对于10kV以下的低压线路，水平安全距离一般为2.5米；对于10kV以上的高压线路，水平安全距离则根据系统电压的不同而有所不同，一般要求为线间水平安全距离加线到地的垂直安全距离。

2.建筑物最低安全距离根据《建筑电气工程技术规范》，建筑物与高压线之间的最低安全距离应根据高压线的电压等级和线缆类型来确定。

一般来说，对于10kV以下的低压线路，建筑物的最低安全距离为2.5米；对于10kV-35kV的高压线路，最低安全距离为4米；对于35kV-110kV的超高压线路，最低安全距离为6米。

3.防止触碰的安全距离高压线与地面的水平安全距离还需要考虑防止人员触碰的因素。

根据国家标准，一般需要在高压线附近设置安全警示标志，提醒人们保持安全距离。

同时，需要保持一定的安全距离，避免攀爬、接触或施工设备误触高压线，造成人身伤害或设备损坏。

4.特殊地形和环境的安全距离对于特殊地形和环境，如在山区、河道、道路、桥梁等场所设置高压线时，还需要根据实际情况考虑确定水平安全距离。

一般来说，距离山体和河道应保持一定的安全距离，避免因山体滑坡或河水泛滥而导致的意外事故。

总体来说，高压线与地面的水平安全距离要求主要考虑电压等级、线缆类型、建筑物和人员触碰等因素。

这些要求旨在保护人身安全和电力设备的正常运行，确保高压线路的可靠性和可用性。

因此，任何单位和个人在使用电力设备和进行电力施工时，都应严格遵守相关规定，确保安全。

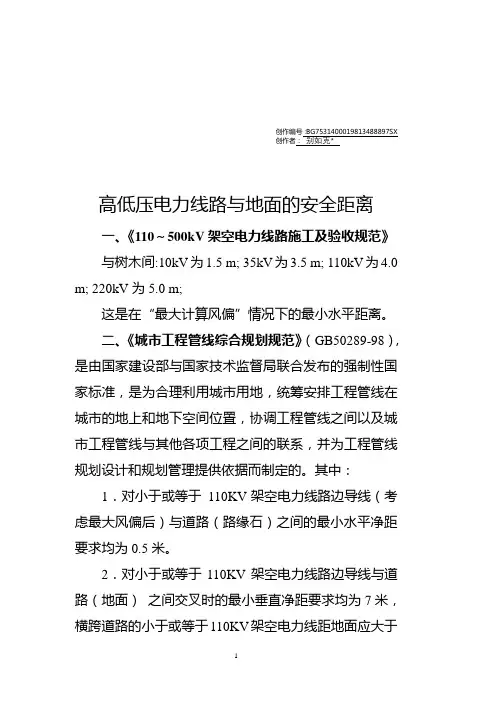

创作编号：BG7531400019813488897SX创作者：别如克*高低压电力线路与地面的安全距离一、《110～500kV架空电力线路施工及验收规范》与树木间:10kV为1.5 m; 35kV为3.5 m; 110kV为4.0 m; 220kV为5.0 m;这是在“最大计算风偏”情况下的最小水平距离。

二、《城市工程管线综合规划规范》（GB50289-98），是由国家建设部与国家技术监督局联合发布的强制性国家标准，是为合理利用城市用地，统筹安排工程管线在城市的地上和地下空间位置，协调工程管线之间以及城市工程管线与其他各项工程之间的联系，并为工程管线规划设计和规划管理提供依据而制定的。

其中：1．对小于或等于110KV架空电力线路边导线（考虑最大风偏后）与道路（路缘石）之间的最小水平净距要求均为0.5米。

2．对小于或等于110KV架空电力线路边导线与道路（地面）之间交叉时的最小垂直净距要求均为7米，横跨道路的小于或等于110KV架空电力线距地面应大于9米。

电力杆柱与工程管线之间的最小水平净距见表1。

电力杆柱与工程管线之间的最小水平净距(m) 表1二、《城市电力规划规范》（GB50293-1999），是由国家建设部与国家技术监督局联合发布的强制性国家标准，适用于设市城市的城市电力规划编制工作。

市区35~500KV高压架空电力线路规划走廊宽度（单杆单回水平排列或单杆多回垂直排列）表11～330kV架空电力线路导线与建筑物之间的垂直距离（在导线最大计算弧垂情况下）表2架空电力线路边导线与建筑物之间安全距离（在导线最大计算风偏情况下）表3架空电力线路导线与地面间最小垂直距离（m）（在最大计算导线弧垂情况下）表4注：1.居民区：指工业企业地区、港口、码头、火车站、城镇、集镇等人口密集地区；2.非居民区：指居民区以外的地区，虽然时常有人、车辆或农业机械到达，但房屋稀少的地区；3.交通困难地区：指车辆、农业机械不能到达的地区。
