TSD203全自动激光扫平仪使用说明书

激光测距仪操作规程1.使用方法触按电源开关，接通电源，“电源、测试指示灯”为绿色。

触按档位选择开关，选择适合的档位。

2.将仪表测量端子的两个电流输出端子用两根测试线接到被测导体的两个端子，两个电压输入端子也接到被测导体的两个端子。

3. 如图所示，电压端子应位于电流端子的内侧，并尽量靠近被测试品，以减少引线电阻引入的误差。

4.接线完毕后，触按一下 TESTE 键，“电源、测试指示灯”为红色，显示屏显示的值即为测得的电阻值。

，后三位数字熄5.当被测导体开路或阻值大于选定量程时, 显示屏首位显示“1”灭。

6.注意事项时, a）本仪表使用 6 节 1.5V（LR6，AA）电池供电。

当显示屏出现欠压符号“”请更换电池，以保障得到正确的试值。

换下的旧电池请勿乱扔,以免造成污染。

B)仪器应避免受潮、雨淋、跌落、暴晒等。

超声波测厚仪操作规程1.目的：建立超声波测厚仪标准操作规程。

2.适用范围：试验室所有检验人员执行本规程，部门领导监督，检查本规程的执行。

一、操作规程1、机器校准仪器壳下方有一个厚度为4mm的试块，按“菜单”键进入菜单，通过“上下”箭头选择“声速”，在选择“声速设置”，把声速设置为5920m/s，并在试块上涂抹耦合剂，把探头放在试块中央轻轻压紧，按一下“下箭头”，可以看到仪器显示试块厚度为4.000mm，如果试块厚度测试值不为 4.000mm请在进行校准，直到试块测量厚度为4.000mm。

仪器校准完成后即可以正常测量了。

2、测试块准备准备50mm的测试医用消毒超声耦合剂样品三份，以备测试。

3、声速测试将探头与已准备好的测试样品耦合，确保探头不晃动并耦合良好，此时可以看到，此显示屏上耦合标志。

选择声速测试界面，输入测试厚度，然后按下“菜单键”　时仪器会显示测得的声速值。

分别测试样品得到声速值做好测试记录。

4、测试结束后清理掉探头和仪器上的耦合剂，并按电源键关机。

将仪器放回指定位置。

二、仪器维护保养及注意事项1、没次测量结束后要彻底清洁探头与测试快。

激光测量仪的使用方法内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.一、使用前的准备（一）电池的装入/更换打开仪器尾部的固定挡板。

向前推卡钮，向下将底座取下。

按住红色的卡钮推开电池盒盖。

安装或更换电池。

关闭电池盒盖，安装底座和卡扣。

当电池的电压过低时，显示屏上将持续闪烁显示电池的标志{B，21}。

此时应及时更换电池。

1、按照极性正确装入电池。

2、使用碱性电池（建议不要使用充电电池）。

3、当长时间不使用仪器时，请取出电池，以避免电池的腐蚀。

更换电池后，设置和储存的值都保持不变。

（二）多功能底底座固定挡板可以在下面的测量情况下使用：1、从边缘测量，将固定挡板拉出，直到听到卡入的声音。

2、从角落测量，将固定挡板拉出，直到听到卡入的声音，轻轻将固定挡板向右推，此时固定挡板完全展开。

仪器自带的传感器将辨认出固定挡板的位置，并将自动设置测量其准点。

（三）内置的望远镜瞄准器在仪器的右部有一个内置的望远镜瞄准器。

此望远镜瞄准器为远距离测量起到辅助的作用。

通过瞄准器上的十字丝可以精确地观察到测量目标。

在30米以上的测量距离，激光点会显示在十字线的正中。

而在30米以下的测量距离，激光点不在十字线中间。

（四）气泡一体化的水泡使仪器更容易调平。

（五）键盘1、开/测量键2、第二级菜单功能3、加+键4、计时（延迟测量）键5、等于[=]键6、面积/体积键7、储存键8、测量基准边键9、清除/关键10、菜单键11、照明键12、间接测量（勾股定律）键13、减-键14、BLUETOOTH（六）显示屏1、关于错误测量的信息2、激光启动3、周长4、最大跟踪测量值5、最小跟踪测量值6、测量基准边7、调出储存值8、储存常数9、主显示10、单位，包括乘方立方（2/3）11、顶的面积12、墙面积13、3个额外显示（如：测量中间值）14、BLUETOOTH蓝牙开/关15、第二级菜单功能开16、硬件故障17、间接测量-利用勾股定律18、间接测量-利用勾股定律-部分高度19、面积/体积20、带常数的测量21、电池充电量显示二、菜单功能（一）设置在菜单中可以改变设置，并将其长久保存，并在关机和更换电池后不改变。

LT 系列激光电子经纬仪标准号：Q/320500 SYG 012-2002产品确认:请填写仪器型号及仪器号码，并将此信息反馈给当地经销商或本公司营销部。

仪器型号: 仪器编号:使用仪器之前请仔细阅读本使用说明书；仪器避免在阳光下曝晒，不要将仪器望远镜直接照准太阳观察，避免人眼及仪器的损伤；仪器使用时，确保仪器与三脚架连接牢固；遇雨时可将防雨袋罩上;仪器装入仪器箱时，仪器的制动机构应松开，仪器及仪器箱保持干燥；仪器运输时，要装在仪器箱中，并尽可能减轻仪器振动；在潮湿、雨天环境下使用仪器后，应把仪器表面水分擦干，并置于通风环境下彻底干燥后装箱；遇水时可将防雨袋罩上；擦拭仪器表面时，不能用酒精、乙醚等刺激性化学物品；对光学零件表面进行擦拭要使用本仪器配备的擦镜纸；仪器如果长时间不用，应把电池盒从仪器上取下，并放空电池盒中的电容量；仪器如果长时间不用，应把仪器从仪器箱中取出，罩上塑料袋并置于通风干燥的地方。

注意事项:目录1. 仪器用途12. 仪器介绍仪器装箱仪器各部位名称液晶显示屏仪器操作键3. 电池盒使用电池盒更换电池盒充电4. 测量准备仪器安置. 仪器整平用光学对点器置中仪器............................................................................. ..13望远镜屈光度、焦距的调节 (14)5.仪器设置............................................................................. .. (15)进入仪器设置状态............................................................................. (15)角度测量最小显示读数设置 (16)测距仪联接选择设置............................................................................. (17)竖盘补偿器设置............................................................................. (18)仪器自动关机设置............................................................................. (19)6.仪器操作............................................................................. .. (20)开机( )............................................................................ . (20)关机( )............................................................................ . (20)照明打开/关闭( )..................................................................... ...... .21角度单位(360o/400gon)转换( ) (21)角度值增加方向转换( )................................................................. . (22)水平角度值置零( )............................................................................ .22水平角度值锁定及任意设置( ) (23)垂直角度测量模式转换( ) (24)7.角度测量............................................................................. . (25)水平角度测量............................................................................. (25)垂直角度测量............................................................................. (26)8.利用视距丝测距............................................................................. .. (27)9.激光部分的操作............................................................................. .. (28)定向测量............................................................................. . (28)布设角度............................................................................. . (28)天顶测量............................................................................. . (29)水准测量............................................................................. (29)10. 检查和校正............................................................................. . (30)长水准器的检查和校正.............................................................................30圆水准器的检查和校正.............................................................................32望远镜粗瞄准器的检查和校正 (33)光学下对点器的检查和校正 (34)分划板竖丝的检查和校正 (36)HOLD0SETFUNCFUNCR/LV/%仪器照准差 C 的检查和校正 (37)竖直度盘指标差i 的检查和校正 (38)竖直度盘补偿器的检查 (40)竖直度盘补偿器的校正 (43)激光束同焦的调整............................................................................. .. (46)激光束同轴的调整............................................................................. . (46)11. 仪器与测距仪的联接和使用 (47)仪器与测距仪的联接............................................................................. ..47仪器与测距仪的联机使用 (48)12. 仪器与外接手簿的联接和使用 (49)仪器与外接手簿的联接 (49)仪器与外接手簿的联机使用 (50)13. 仪器与测距仪、外接手簿(或计算机)的联接 (51)14. 基座的安装和拆卸............................................................................. ........... .5215. 可选附件............................................................................. . (53)16. 技术指标............................................................................. . (54)17. 附表(仪器显示英汉对照表) (57)为了不断提高产品外观及性能,本说明书中所有图片及性能指标如有改动,恕不通知。

瑞士徕卡三维激光扫描仪产品型号：ScanStation c10徕卡测量系统股份有限公司HDS高清晰测量系统部门是三维激光扫描解决方案的供应商，她是全球范围内将三维激光扫描技术应用于改建工程、细部测量、工程设计与咨询以及地形测量项目的领导者。

其先进的高清晰测量扫描仪、软件以及“交钥匙”系统是高精度、确保投资回报、容易使用以及手段灵活的完美结合。

除了这些产品之外，徕卡也向客户提供最全面的客户服务和支持，并把客户介绍给业内最大也是经验最丰富的服务商网络。

徕卡测量系统的HDS产品家族包括：基于时间测量的HDS3000和ScanStationc10测量系统,基于相位测量的超高速系统HDS6000.这样的产品组合再结合Ｃyclone软件和CAD 插件Cloudworx，我们为用户提供完整的工程解决方案，用户可以获得符合徕卡品质的测量成果、完整的ＣＡＤ工具集成、高精度的可提交成果以及海量工扫描数据管理能力。

徕卡ScanStation全球第一个带有全站仪功能的三维激光扫描仪全方位视场角 360°×270°双轴补偿±5′全站仪级别的单点测量精度有效的测距范围 300米模型表面精度±2mm全新四大特点：1、全方位视角:360°×270°徕卡ScanStation c10全站式扫描仪能够扫描建筑的天花板或顶棚、桥梁下底面、架空管道支撑架、高大物体的立面、柱状或塔式建筑物。

全站仪的视场角没有限制，因此，测量员和其它专业人员在安置徕卡ScanStation 全站式扫描仪时，不需为视场角问题费心劳神。

2、高精度双轴（倾斜）补偿器:双轴补偿±5′分辨率1”比全站仪更加灵活和自由，徕卡ScanStation c10全站式扫描仪可以根据测量控制点完成高精度的导线测量，因为它使用了和徕卡全站仪一样高精度的双轴（倾斜）补偿器。

3、测量级的点位精度:模型表面的精度±2mm和有些扫描仪通过“多次测量取平均”的方法达到测量级的精度不同，徕卡ScanStationc10全站式扫描仪测量的单点精度也能达到测量级的精度。

激光机操作操作使用说明●粤铭激光机操作规程机床上电a.确保台面无异物b.打开机床电源开关，机床复位。

c.确保水冷机组启动。

d.确保气泵启动（辅助气源）。

e.确保离心风机启动（排烟除尘装置）f.确保循环冷却水到达正常工作温度后（10~30度）。

g.选择加工文件。

执行程序a.放置材料，调节焦距,焦距为6mm,定义加工原点。

b.在绘图软件中，将图形排版。

c.确保文件中的图形在页面中心的位置。

且线条保证为最细的的线条d.选择打印工具，选择打印机为“Topwisdom virtual printer”打印机，点击打印;e.在雕刻对话框中修改加工参数，选择加工模式，设定加工速度和能量。

f.点击加工输出，激光机开始运行。

g.加工完毕。

机床断电a.将激光头移动到台面右上角。

b.关闭机床电源。

c.将电气柜上的电源开关关断（Off）。

d.关气泵（辅助气源）。

e.关闭计算机注意事项a.冷水机显示温度不能低于15度，不能高于30度，如果有异常温度需要检修b.切割过程中一定要保证吹气气压正常，在7kg以上c.切割过程要做到有人职守，防止材料燃烧d.不要直接注视切割点，防止灼伤e.切割过程中不能将身体伸入加工区域●在CorelDRAW中的使用注意事项：1．点工具栏上的打印按钮或者菜单->文件->打印。

2．选择Topwisdom virtual printer打印机。

3.请选择相应的打印（雕刻）范围，比如只打印（雕刻）选定内容，请勾选<打印范围>的<选定内容>。

如果需要改变打印设备页面大小（雕刻机机器幅面的大小），请点击<属性>按钮设置。

4．点击<打印>按钮就会弹出激光雕刻操作界面。

5．如果出现下图中这样的问题，请检查页面大小是否匹配，图形是否超出页面等问题。

打印机的页面大小（雕刻机机器幅面的大小）一般要与软件中设置的页面大小匹配，图形不要超出边界，可以先预览查看打印效果，然后做效应调整。

水准仪的使用方法、扫平仪的使用方法、高程测量方案一、水准仪使用1操作前技术预备1.1生疏施工图纸：主要了解拟建工程所处地区的水准点的位置和标高，和建筑物首层和各层确实定标高。

1.2确定测量方案：方案一：依据四周原有建筑物、构筑物或道路等的某一指定部位为准，用相对标高定位。

方案二：依据设计部门给定的水准点或导线点的标高，用确定标高定位。

2 操作前仪器预备2.1选择满足测量精度要求的水准仪。

2.2水准仪必需经过检定部门检定合格，并且在检定有效期内〔水准仪的检定周期为 12 个月〕。

2.3操作人员具有肯定的专业业务学问，明确测量方案并生疏仪器的操作要领。

3 水准仪的操作3.1安置水准仪先将水准仪三脚架安置于平坦、结实的地面上，高度适中、架头大致水平，然后用连接螺旋固定水准仪，将脚架踩实。

3.2粗略整平借助于圆水准器的气泡居中使仪器竖轴处于大致铅垂位置，视准轴粗略水平。

3.3瞄准水准尺将望远镜对向目标，转动目镜对光螺旋，使十字丝清楚。

再用望远镜的准星瞄准水准尺，以制动螺旋固定望远镜，然后从望远镜中观看，转动物镜对光螺旋，使目标成像清楚，最终转动微动螺旋，使十字丝竖丝对准水准尺。

3.4精平与读数转动微倾螺旋，长水准器中线两端气泡影象重合，且稳定不动，此时，视准轴处于准确水平状态。

视准轴水平后，即可用十字丝中丝在水准尺上读数。

水平后，即可用十字丝中丝在水准尺上读数。

3.5校核水准点测设完毕后，承受转变仪器高的方法重测设进展复核。

二、扫平仪使用〔一〕技术参数1.扫平精度：40″2.上投点精度：40″3.下对点精度：40″4. 转速：0~600r/min5.小扫描角度：10°6.大扫描角度：20°7.电源：DC6V，4 节2 号干电池8.连续工作时间: 8 小时9. 外型尺寸：118X118X210 mm10.基座连接螺纹：5/8″X1111.工作距离：直接使用: 30m，使用接收器:150m12. 工作温度：-20℃～+50℃13. 水泡精度：水平水泡：1.5＇；竖直水泡：2＇〔二〕水平使用方法1、功能：供给一个水平面、一条竖直线和下对点功能〔只对 NMRL99〕2、掌握键说明：在掌握面板上有四个键，说明如下：（1）power：启动键，掌握开机和关机（2）speed up：加速键，可以掌握仪器旋转速度在 0～600r/min 渐渐加速。

激光测距仪的使用方法|操作指南美国激光技术公司（Laser Technology Inc.简称LTI公司）,于1985年成立，已在美国证券交易所上市。

设计和生产基于激光技术的测距测速仪器，在多个行业广泛应用，从维护交通秩序的激光测速到森林林场测量，从普通船舶停靠码头到航天飞机入坞都可以看到该公司的产品。

目前有IMPULSE(英柏斯)和最新推出的图帕斯?200（TruPulse200型）。

应用范围:高尔夫球场、消防系统、建筑施工勘测设计、网络规划、勘测设计、电力部门测量、测绘、动物调查等等。

图帕斯(Trupulse)激光测距仪新产品- 美国激光技术公司（Laser Technology, Inc.）全新推出的图帕斯?200,是本公司推出低价格系列的一款专业激光测距仪。

它紧凑轻便的外观和“测量瞄准一体化”设计使激光和视线处于同一直线上，极大减小了由于激光发射点与视线之间的误差，使测量的结果更加精确。

仪器具备的透明清晰显示数据的光学系统能够在您在眼睛瞄准目标的同时可以读出测量数据。

仪器配备的屈光度调节器能够使您在工作的时候提供更好，更舒服，更加清晰的视野。

利用倾斜度传感器,您能测量出水平距离和垂直距离，并且利用内置的程序能够马上计算出任何两点之间的高差。

您可以通过标准的串口RS232(标准)或者无线蓝牙?技术进行数据传输。

您在不同的环境条件下选择近距模式，远距模式或连续模式进行工作。

规格说明：▪尺寸:12cm x 5cm x9cm▪重量:220 g▪数据传输:RS232串口(标准)和无线蓝牙? (可选)▪电源:3.0V直流电; (2) AA or (1)CRV3▪视力安全:(美国)食品及药物管理局一级别安全标准即联邦法规21章▪环境要求:防水&防尘, NEMA 3, IP 64▪温度:-20°C to +60°C▪光学放大倍数:7倍▪显示器:液晶显示▪单位:英尺,码,米,和度▪脚架:单脚架/三脚架(1?4" - 20)▪距离:1000 m (0 ~ 3280 ft)标准环境下, 2000m (6560 ft)之于高反射度目标▪倾斜度:+/- 90度▪测距精度:+/- 30 cm (+/- 1 ft)▪倾斜度精度:+/- 0.25度水平距和垂直距▪灵活的测高程序▪测量目标模式:近距离,远距离,连续和过滤模式以上技术参数均在典型环境下测试产品使用说明书——为了得到最佳性能和最长的使用寿命，使用前请仔细阅读此说明一、简介：美国激光技术公司（Laser Technology, Inc.）全新推出的图帕斯200（TruPulse200型）,是最新推出的一款专业激光测距仪。

激光测距仪操作规程为绿色。

触按档位选”“电源、测试指示灯1.使用方法触按电源开关，接通电源，择开关，选择适合的档位。

将仪表测量端子的两个电流输出端子用两根测试线接到被测导体的两个端子，2. 两个电压输入端子也接到被测导体的两个端子。

如图所示，电压端子应位于电流端子的内侧，并尽量靠近被测试品，以减少引3.线电阻引入的误差。

为红色，显示屏显示的电源、测试指示灯”接线完毕后，触按一下TESTE 键，“4. 值即为测得的电阻值。

，后三位数字熄显示屏首位显示“1”5.当被测导体开路或阻值大于选定量程时,灭。

6.注意事项,时）电池供电。

当显示屏出现欠压符号“”节1.5V（LR6，AAa）本仪表使用6B)以免造成污染。

请更换电池，以保障得到正确的试值。

换下的旧电池请勿乱扔, 仪器应避免受潮、雨淋、跌落、暴晒等。

超声波测厚仪操作规程目的：1. 建立超声波测厚仪标准操作规程。

适用范围：2. 试验室所有检验人员执行本规程，部门领导监督，检查本规程的执行。

一、操作规程1、机器校准箭头选上下””键进入菜单，通过““仪器壳下方有一个厚度为4mm的试块，按菜单，并在试块上涂抹耦合5920m/s声速设置”，把声速设置为择“声速”，在选择“，可以看到仪器显示试块厚”“下箭头剂，把探头放在试块中央轻轻压紧，按一下请在进行校准，直到试块测量，如果试块厚度测试值不为4.000mm度为4.000mm 4.000mm。

仪器校准完成后即可以正常测量了。

厚度为、测试块准备2 的测试医用消毒超声耦合剂样品三份，以备测试。

准备50mm 3、声速测试将探头与已准备好的测试样品耦合，确保探头不晃动并耦合良好，此时可以看到，此”显示屏上耦合标志。

选择声速测试界面，输入测试厚度，然后按下“菜单键时仪器会显示测得的声速值。

分别测试样品得到声速值做好测试记录。

、测试结束后清理掉探头和仪器上的耦合剂，并按电源键关机。

将仪器放回指4 定位置。

二、仪器维护保养及注意事项、没次测量结束后要彻底清洁探头与测试快。

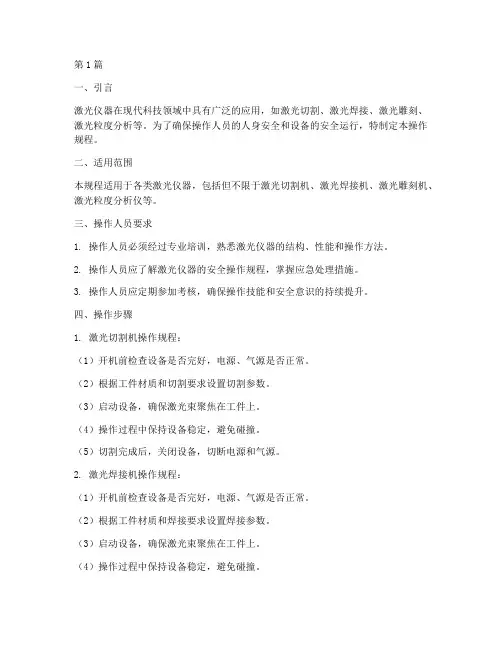

第1篇一、引言激光仪器在现代科技领域中具有广泛的应用，如激光切割、激光焊接、激光雕刻、激光粒度分析等。

为了确保操作人员的人身安全和设备的安全运行，特制定本操作规程。

二、适用范围本规程适用于各类激光仪器，包括但不限于激光切割机、激光焊接机、激光雕刻机、激光粒度分析仪等。

三、操作人员要求1. 操作人员必须经过专业培训，熟悉激光仪器的结构、性能和操作方法。

2. 操作人员应了解激光仪器的安全操作规程，掌握应急处理措施。

3. 操作人员应定期参加考核，确保操作技能和安全意识的持续提升。

四、操作步骤1. 激光切割机操作规程：（1）开机前检查设备是否完好，电源、气源是否正常。

（2）根据工件材质和切割要求设置切割参数。

（3）启动设备，确保激光束聚焦在工件上。

（4）操作过程中保持设备稳定，避免碰撞。

（5）切割完成后，关闭设备，切断电源和气源。

2. 激光焊接机操作规程：（1）开机前检查设备是否完好，电源、气源是否正常。

（2）根据工件材质和焊接要求设置焊接参数。

（3）启动设备，确保激光束聚焦在工件上。

（4）操作过程中保持设备稳定，避免碰撞。

（5）焊接完成后，关闭设备，切断电源和气源。

3. 激光雕刻机操作规程：（1）开机前检查设备是否完好，电源、气源是否正常。

（2）根据工件材质和雕刻要求设置雕刻参数。

（3）启动设备，确保激光束聚焦在工件上。

（4）操作过程中保持设备稳定，避免碰撞。

（5）雕刻完成后，关闭设备，切断电源和气源。

4. 激光粒度分析仪操作规程：（1）开机前检查设备是否完好，电源、气源是否正常。

（2）按照仪器说明书设置测试参数。

（3）将样品放入样品池，确保样品与仪器匹配。

（4）启动设备，进行粒度分析。

（5）分析完成后，关闭设备，切断电源。

五、注意事项1. 操作过程中，严禁直视激光束，以免造成视网膜损伤。

2. 操作人员应穿戴好劳动防护用品，如防护眼镜、防护服等。

3. 操作过程中，严禁无关人员进入激光设备工作区域。

4. 操作完成后，及时清理设备，保持设备清洁。

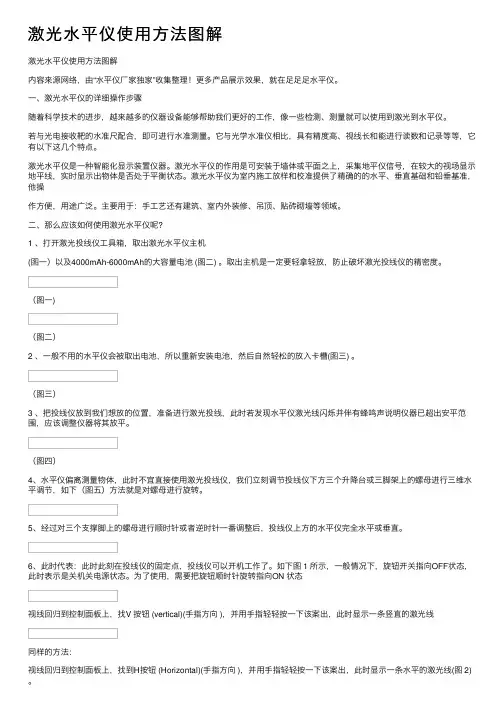

激光⽔平仪使⽤⽅法图解激光⽔平仪使⽤⽅法图解内容来源⽹络，由“⽔平仪⼚家独家”收集整理！更多产品展⽰效果，就在⾜⾜⾜⽔平仪。

⼀、激光⽔平仪的详细操作步骤随着科学技术的进步，越来越多的仪器设备能够帮助我们更好的⼯作，像⼀些检测、测量就可以使⽤到激光到⽔平仪。

若与光电接收靶的⽔准尺配合，即可进⾏⽔准测量。

它与光学⽔准仪相⽐，具有精度⾼、视线长和能进⾏读数和记录等等，它有以下这⼏个特点。

激光⽔平仪是⼀种智能化显⽰装置仪器。

激光⽔平仪的作⽤是可安装于墙体或平⾯之上，采集地平仪信号，在较⼤的视场显⽰地平线，实时显⽰出物体是否处于平衡状态。

激光⽔平仪为室内施⼯放样和校准提供了精确的的⽔平、垂直基础和铅垂基准，他操作⽅便，⽤途⼴泛。

主要⽤于：⼿⼯艺还有建筑、室内外装修、吊顶、贴砖砌墙等领域。

⼆、那么应该如何使⽤激光⽔平仪呢?1 、打开激光投线仪⼯具箱，取出激光⽔平仪主机(图⼀）以及4000mAh-6000mAh的⼤容量电池 (图⼆) 。

取出主机是⼀定要轻拿轻放，防⽌破坏激光投线仪的精密度。

（图⼀)（图⼆）2 、⼀般不⽤的⽔平仪会被取出电池，所以重新安装电池，然后⾃然轻松的放⼊卡槽(图三) 。

（图三）3 、把投线仪放到我们想放的位置，准备进⾏激光投线，此时若发现⽔平仪激光线闪烁并伴有蜂鸣声说明仪器已超出安平范围，应该调整仪器将其放平。

（图四）4、⽔平仪偏离测量物体，此时不宜直接使⽤激光投线仪，我们⽴刻调节投线仪下⽅三个升降台或三脚架上的螺母进⾏三维⽔平调节，如下（图五）⽅法就是对螺母进⾏旋转。

5、经过对三个⽀撑脚上的螺母进⾏顺时针或者逆时针⼀番调整后，投线仪上⽅的⽔平仪完全⽔平或垂直。

6、此时代表：此时此刻在投线仪的固定点，投线仪可以开机⼯作了。

如下图 1 所⽰，⼀般情况下，旋钮开关指向OFF状态，此时表⽰是关机关电源状态。

为了使⽤，需要把旋钮顺时针旋转指向ON 状态视线回归到控制⾯板上，找V 按钮 (vertical)(⼿指⽅向 )，并⽤⼿指轻轻按⼀下该案出，此时显⽰⼀条竖直的激光线同样的⽅法：视线回归到控制⾯板上，找到H按钮 (Horizontal)(⼿指⽅向 )，并⽤⼿指轻轻按⼀下该案出，此时显⽰⼀条⽔平的激光线(图 2)。

甘肃启奥地理信息工程服务有限公司三维激光扫描仪使用规范二零一二年十二月三维激光扫描仪以其长距离，高精度，快速度数据扫描的特点，能在条件恶劣，人员无法抵达的环境里，完成了一系列高难度、高强度的测绘任务，发挥出了其独有的优势，给我们测绘带来前所未有的效益。

在使用RIEGL VZ-1000近一年半的时间里，我们也总结了很多经验，我将此仪器的常规操作做一简要总结，作为基本的使用规范：一、外业基础工作1.配件及外业准备工作三维激光扫描仪外业测绘所需配件有：RIEGL VZ-1000主机、充电器、电瓶、电瓶充电器、数据线、电源线、笔记本电脑(电池，鼠标等)。

辅助设备：RTK1+1模式、仪器箱、内六方扳手、背包（仪器保护小棉袄）、木质脚架，简易脚架、记录本、觇板、反射贴片，卷尺等。

2.充电1）三维激光扫描仪自带电池直接可以充电，由于其自身的电池保护功能在电池电量没有完全用完的情况下，首先开机放电，让其正常耗电，电量小于10%以下，电量显示为红色，方可继续充电，否则无法充电。

充电时间保持8小时以上。

2）电瓶充电时，必须严格按照正负极标注进行接线，严禁违规操作。

接通电瓶充电器，绿灯亮后，在仪表盘上，电压设置12V,电流设置18A以上。

充电时间保持10小时以上。

3）其余设备（RTK、笔记本电脑、对讲机等）按正常标准充电，充分保证野外工作的顺利经行3.外业数据采集1）找到合适的仪器架设位置后，固定脚架，使其基本平整，将扫描仪固定到脚架上，拧紧连接螺旋。

先连接数据线(注意卡口，切记野蛮连接)，如果需用电瓶供电，再连接电源线缆。

打开供电按钮，启动一起，同时启动电脑。

在距离扫描仪15米左右视野开阔的地方，固定简易脚架，设置反射贴片位置,并记录反射贴片高度，反射贴片正对扫描仪。

2）扫描仪开机后，仪器下方出现激光束投射到地面上，找准激光位置，做好标记，量取仪器高并记录(激光投射地面点到脚架基座的高度,单位m)。

3）笔记本启动后，桌面上点击图标，启动软件，进入软件操作界面（见图1）。

1530激光机简易操作指南激光机台面定义：以控制台为参考点激光机尺寸：3000×1500mmX和Y轴运行于机床平面Z轴平行于机床主轴，垂直与XY平面。

台面前进：台面—→向参考点移动。

台面后退：台面—→向机仓外（后台上板处）移动手动操作机床台面：按下台面前进工作台台面向控制台移动，按下该键后请不要松，注意观察，否则将出现危险事故。

在工作台内离控制台大约有一米多有一个限位开关，特别是台面已经过了限位开关后如按下台面前进键更是不能松，否则极有可能损坏机床。

开机要注意的事项：每天交接班要问当班人员机床有无异常，查看工作气体是否够用，空压机要放水，要做笔录记下气体剩余，及在切割的程序号和张数。

在切割时要注意：一、在切完板要观察交换台，交换时运行是否平稳，有无不顺，发现异常及时处理，以免造成大问题。

如果处理不掉请立即停止工作，向有关人员报告！二、切割中有无零件和孔翘起，和板上有无交换台交换时掉下的工件。

如果发现要立即停止机床，清除障碍，以免造成陶瓷体和激光头的损坏！在机床工作时发生意外要及时按紧急停止。

如果发生停电事故要及时关掉所有电源，以免造成电器部件的损坏。

绿键：循环启动红键：程序停止X+ ：X轴正向点动X- ：X轴负向点动Y+ ：Y轴正向点动Y-：Y轴负向点动Z+ ：Z轴正向点动Z-：Z轴负向点动进给倍率开关：NC状态及倍率选择开关系统上电：数控系统通电系统下电：数控系统断电激光器开/关：激光器主继电器开/关光闸开/关：光闸开/关钥匙选择手动/自动：手动和自动模式选择紧急停止：紧急危险时按下该键时可停止轴动程序停止：停止程序执行程序开始：开始程序执行程序中停：停止轴的运动高压启动：外控时启动激光器高压高压关闭：外控时关闭激光器高压返零开始：XYZ轴返零后指示灯亮传感器校正：手动校正传感器时使用驱动上电：Z轴驱动通电驱动下电：Z轴驱动断电台面上升：交换工作台台面上升台面下降：交换工作台台面下降台面前进：交换工作台台面前进（具体参考：激光机台面定义：以控制台为参考点）台面后退：交换工作台台面后退（具体参考：激光机台面定义：以控制台为参考点）台面自动：交换工作台台面自动交换即自动后退和前进台面中停：交换工作台台面交换时中停7.5寸透镜：选择7.5寸透镜5寸透镜：选择5寸透镜10寸透镜：选择10寸透镜工作照明：备用报警复位：备用蜂鸣器：报警提示手动操作移动X、Y、Z轴点动和点动速率将中间的旋钮置于位置，右边的旋钮选择所需要的百分率按着X+键，轴向X轴正方向移动，松开则停止。

手持激光测距仪操作规程①、电池装入/更换②按住拆卸钮，向右推后盖取下。

③打开电池槽盖，装入电池。

当电池充电量过低时，显示屏上会有此信号显示。

按极性正确装入电池。

且只能用碱性电池。

a、后盖顺槽插入，直至入位。

B、启动/关闭测距仪①短暂按下。

照明灯，电池充电量和蜂鸣将显示在显示屏上，直到发出第一个工作指令。

本仪器可在任何时候任何菜单里被关闭掉。

在90秒内未触摸任何键盘时，仪器会自动关机。

②清除键清除键可使仪器恢复到常规模式，也就是说将它恢复零位。

清除键可用于测量/计算前或测量/计算后。

在某项功能中（面积或体积），可以使用清除键回到上一指令，并进行新测量。

3、设置测量基准边按下，直到所需的基准边出现。

可能的设置：仪器的背后有个1/4″照相机三角架的连接口。

测量基准边的设置将在再设置或关机时才会改变。

厂家设置：测量基准边为后沿。

4、测量距离测量①在平整的表面上进行测量将转角旋转90度，以便仪器能稳定放置在测量表面。

②从角落测量③连续发射激光按住不放，直到听到一个长的蜂鸣声。

此时激光被持续启动。

此后每次按动此键就会进行一次测量。

按动clear键，关闭激光持续发射。

④延迟测量此时仪器必须处于读取模式。

按住，直到希望的延迟测量的时间出现（最多60秒）SEC显示在显示屏上。

释放该键，显示出倒计时剩下的时间直到测量，最后5秒钟伴随蜂鸣声。

最后的蜂鸣声过后，显示屏上会显示测量结果。

5、测程的计数白天在室外，通常使用激光跟踪。

目标最好处于阴影中。

如下情况请使用觇板。

①测程的增加：在晚上，黄昏或目标处于阴影中时，测程会有所增加。

②测程的缩短：如：粗糙的绿色或蓝色的表面，会使测程缩短（植物或树木也会产生同样的效果）。

③粗糙的表面在测量粗糙的表面（如：灰泥墙面）时，显示的是光点的中间值。

为避免测量时取灰砖接缝的值，请使用目标板，或纸板。

④透明表面的测量为避免测量误差，请不要对准无色液体（如水）或玻璃（无尘）等半透明表面进行测量。

甘肃启奥地理信息工程服务××公司三维激光扫描仪使用规范二零一二年十二月三维激光扫描仪以其长距离，高精度，快速度数据扫描的特点，能在条件恶劣，人员无法抵达的环境里，完成了一系列高难度、高强度的测绘任务，发挥出了其独有的优势，给我们测绘带来前所未有的效益。

在使用RIEGL VZ-1000近一年半的时间里，我们也总结了很多经验，我将此仪器的常规操作做一简要总结，作为基本的使用规范：一、外业基础工作1.配件及外业准备工作三维激光扫描仪外业测绘所需配件有：RIEGL VZ-1000主机、充电器、电瓶、电瓶充电器、数据线、电源线、笔记本电脑(电池，鼠标等)。

辅助设备：RTK1+1模式、仪器箱、内六方扳手、背包（仪器保护小棉袄）、木质脚架，简易脚架、记录本、觇板、反射贴片，卷尺等。

2.充电1）三维激光扫描仪自带电池直接可以充电，由于其自身的电池保护功能在电池电量没有完全用完的情况下，首先开机放电，让其正常耗电，电量小于10%以下，电量显示为红色，方可继续充电，否则无法充电。

充电时间保持8小时以上。

2）电瓶充电时，必须严格按照正负极标注进行接线，严禁违规操作。

接通电瓶充电器，绿灯亮后，在仪表盘上，电压设置12V,电流设置18A以上。

充电时间保持10小时以上。

3）其余设备（RTK、笔记本电脑、对讲机等）按正常标准充电，充分保证野外工作的顺利经行3.外业数据采集1）找到合适的仪器架设位置后，固定脚架，使其基本平整，将扫描仪固定到脚架上，拧紧连接螺旋。

先连接数据线(注意卡口，切记野蛮连接)，如果需用电瓶供电，再连接电源线缆。

打开供电按钮，启动一起，同时启动电脑。

在距离扫描仪15米左右视野开阔的地方，固定简易脚架，设置反射贴片位置,并记录反射贴片高度，反射贴片正对扫描仪。

2）扫描仪开机后，仪器下方出现激光束投射到地面上，找准激光位置，做好标记，量取仪器高并记录(激光投射地面点到脚架基座的高度,单位m)。
