UG模具设计说明书姓名：学号：班级：指导老师：完成时间：2015.12.25一、产品分析本产品为MP3上壳，该塑件材料选用ABS（丙烯腈—丁二烯—苯乙烯共聚物）。

二、托盘模具设计过程1、加载产品，进行项目初始化设置材料为ABS材料，收缩率为1.005，选择项目单位为毫米零件加载完成图2、调整坐标系单击“注塑模向导”中打的“模具CSYS”按钮，选中当前WCS，点击确定。

3、设置工件点击工件按钮，弹出对话框，点击确定为默认值工件图4、型腔布局点击“型腔布局”按钮，单击对话框中的“自动对准中心”按钮三、托盘分模过程1、分型补片点击“分型”按钮，在弹出的对话框中单击“创建/删除补片面”按钮，随后选择“自动”，单击“自动修补”按钮，对产品进行自动补面自动补面图2、创建分型线单击“分型管理器”中的“编辑分型线”按钮，在分型对话框中单击“自动搜索分型线”按钮，选择好矢量方向分型线图3、创建分型面单击“创建/编辑分型面按钮”，弹出对话框，然后点击“创建分型面”按钮，在曲面类型中选择有界平面，单击确定生成产品分型面4、抽取区域单击“分型管理器”中的“抽取区域和分型线”按钮，弹出“区域和直线”对话框，在“抽取区域方法”选择“边界区域”，单击“确定”按钮。

抽取完毕后，在“分型管理器”对话框中，“型腔区域”和“型芯区域”选项为着色状态，表示型腔、型芯区域抽取成功。

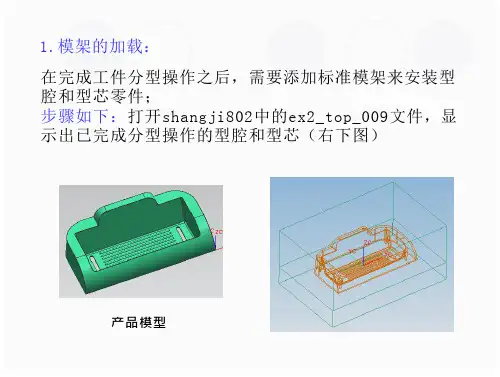

四、建立模架过程1、创建模架单击“注塑模向导”工具条中的“模架”按钮，弹出“模架管理”对话框，此时我们选用LKM_SG模架（类型为A）其他参数如下图所示：设置模架参数图点击“应用”按钮，系统将自动加载模架，如下图所示：模架图五、标准部件设计1、单击”注塑模向导”中的“标准件”按钮，弹出“标准件管理”对话框，创建定位圈部件，型号和参数如下图所示：单击“确定按钮”，完成定位圈的创建，结果如下图所示：2、创建主流道单击“标准件”按钮，弹出“标准件管理”对话框，创建主流道部件，型号和参数设置，然后点击确定，完成主流道的创建，如下图所示：3、顶出机构设计在设计顶出机构时，需要考虑到顶杆放置的位置能够让产品均匀受力顶出。

第四章UG注塑模向导环境下的注塑模具设计4.1 结构方案分析首先应该对模具的各项细部结构作详细的分析和判定，明确模具的整体结构设计方案后，逐步展开模具的设计。

4.1.1 分型面分开模具能取出塑件的面，称做分型面。

分型面的形状有平面、斜面、阶梯面和曲面等，根据我们的产品形状，将选择平面分型，如图4.1所示。

图4.1 分型面形式分型面的方向尽量采用与注塑机开模方向。

选择分型面的位置时应当注意以下几个问题：●分型面一般开设在产品的最大截面处。

●分型面一般不取在装饰外表面或带圆弧的转角处，影响产品外观。

●使塑件留在动模一边，利于塑件脱模。

●将同轴度要求高的同心部分放于分型面的同一侧，以保证同轴度。

●如果有抽芯结构，必须考虑开模距离与抽芯距离之间的关系。

●分型面作为主要排气面时，分型面设于料流的末端。

根据分析和以原则考虑，该设计的分型面选择为其盖壳的底部边缘如下图所示：图4.2 分型面的选择4.1.2 浇注系统浇注系统是指模具中从注塑机喷嘴接触处到型腔为止的塑料熔体的流动通道，由主流道、分流道、内浇口和冷料穴组成，如图4.3所示。

图4.3 浇注系统结构浇注系统的设计是注塑模具设计的一个重要环节，它对注塑成型的效率和塑件质量都有直接的影响，因此，在设计浇注系统时必须注意以下几项原则：●了解塑料的成型特性，也就是塑料的温度和剪切速率等。

●防止型芯和塑件的变形，也就是避免料流正面冲出小直径型芯或脆弱的金属镶件，以及防止浇口处由于过大的收缩应力而造成塑件变形。

●排气良好，也就是保证料流流动顺利，快而不紊乱。

●减少流程及塑料耗量，这样可缩短成型周期，提高成型效果，减少塑料用量。

●修整方便，保证塑件外观质量。

1.分流道的设计分流道就是主流道与浇口之间的部分，起分流和转向的作用，其要求是塑料熔料在流动中热量和压力损失最小，同时使流道中的塑料量最小。

分流道的形状及大小必须根据塑件的成型体积、塑件壁厚、形状、塑料的工艺特性、注塑速度、分流道长度等因素来确定。

3.4 使用 UG进行塑料模具设计一、建立塑料制件模型1.双击 UG图标，打开 UG软件。

2.新建文件，选择模型模块，更改文件名称为sujian ，并选择相应目录文件夹，点击确定按钮。

3.点击草图命令，弹出创建草图命令栏，默认选定的平面，单击确定按钮，进入草绘环境。

4. 单击圆命令，以坐标系中心为原点，绘制直径为35 的圆。

6. 在工具栏中点击拉伸命令，之后弹出拉伸命令工具栏，选择草绘的圆，设置拉伸高度为 18，拔模角度为5，点击确定。

7. 移动坐标系位置。

点击WCS命令，在弹出命令栏中将ZC改为 1.5 ，其余默认，点击确定。

此时坐标系原点向上移动 1.5mm。

8．选则平移后的XC-YC作为草绘平面，绘制直径为32 的圆，点击完成草图。

9. 点击拉伸按钮，原则上步草绘曲线作为拉伸曲线，在限制中将结束改为直至选定对象，选10．单击倒圆角命令，选择零件底面外圆，倒角大小为3，单击应用；选择零件底面内圆，倒角大小为 1.5 ，单击确定。

完成零件体建立。

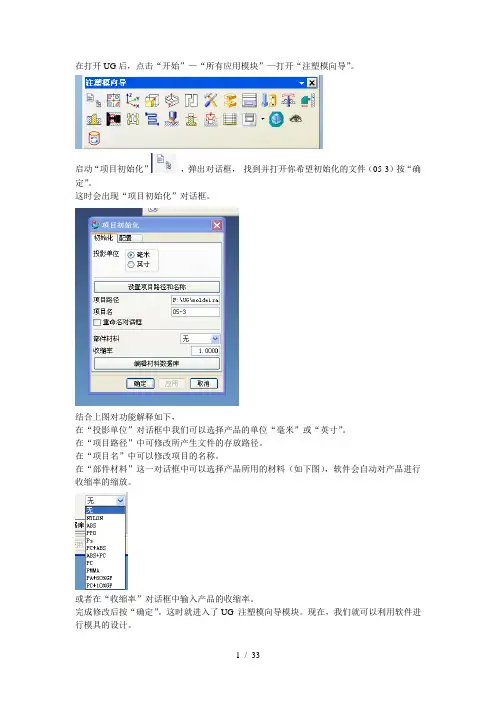

二、创建模块（型芯和型腔）1.点击开始—所有应用模块—注塑模向导，进入模具设计。

此时弹出注塑模工具条。

2. 点击项目初始化项目，进行初始设计，将材料改为ABS，其余默认，点击确定。

3. 由于注塑时候型腔保持不变，型芯运动，因此需要改变分型方向。

点击WCS动态，将Z轴改为向下，点击鼠标中键确定。

4. 建立模具工作坐标。

点击模具CSYS，弹出对话框，选择选定面的中心命令，选择口的圆环表面，单击确定，此时模具坐标就移到分模面了。

5.点击工件按钮，将开始设为15，结束设为 25，单击确定。

7.选择编辑分型线按钮，创建分型线。

弹出分型线对话框，选择自动搜索分型线，点击确定。

弹出对话框，点击选择体，选择零件，点击确定。

完成分型线的建立。

8.建立分型面。

点击创建 / 编辑分型面按钮，弹出创建分型面对话框，点击创建分型面，在弹出的分型面对话框中选择扩大的曲面，在弹出的对话框中拖动滚动条，增大分型面大小。

使用UG进行塑料模具设计使用UG进行塑料模具设计一、建立塑料制件模型1.双击UG图标，打开UG软件。

2.新建文件，选择模型模块，更改文件名称为sujian，并选择相应目录文件夹，点击确定按钮。

3.点击草图命令，弹出创建草图命令栏，默认选定的平面，单击确定按钮，进入草绘环境。

4.单击圆命令，以坐标系中心为原点，绘制直径为35的圆。

5.绘制草图后，选择完成草图命令。

6.在工具栏中点击拉伸命令，之后弹出拉伸命令工具栏，选择草绘的圆，设置拉伸高度为18，拔模角度为5，点击确定。

7.移动坐标系位置。

点击WCS命令，在弹出命令栏中将ZC改为1.5，其余默认，点击确定。

此时坐标系原点向上移动1.5mm。

8．选则平移后的XC-YC作为草绘平面，绘制直径为32的圆，点击完成草图。

9.点击拉伸按钮，原则上步草绘曲线作为拉伸曲线，在限制中将结束改为直至选定对象，选择实体上表面作为终止面，将布尔运算改为求差，拔模角度为5。

10．单击倒圆角命令，选择零件底面外圆，倒角大小为3，单击应用；选择零件底面内圆，倒角大小为1.5，单击确定。

完成零件体建立。

二、创建模块（型芯和型腔）1.点击开始—所有应用模块—注塑模向导，进入模具设计。

此时弹出注塑模工具条。

2.2.点击项目初始化项目，进行初始设计，将材料改为ABS，其余默认，点击确定。

3.由于注塑时候型腔保持不变，型芯运动，因此需要改变分型方向。

点击WCS动态，将Z轴改为向下，点击鼠标中键确定。

4.建立模具工作坐标。

点击模具CSYS，弹出对话框，选择选定面的中心命令，选择口的圆环表面，单击确定，此时模具坐标就移到分模面了。

5.点击工件按钮，将开始设为15，结束设为25，单击确定。

6.点击分型工具按钮，弹出分型管理器，对工件进行分型，建立模具型芯和型腔。

7.选择编辑分型线按钮，创建分型线。

弹出分型线对话框，选择自动搜索分型线，点击确定。

弹出对话框，点击选择体，选择零件，点击确定。

完成分型线的建立。

UG-MoldWizard使用手册UG/ MoldWizard使用手册(1)引言MoldWizard是什么?MoldWizard是针对注塑模具设计的一个过程应用 . 型腔和模架库的设计统一到一连接的过程中 .MoldWizard 为建立型腔 , 型芯 , 滑块 , 提升装置和嵌件的高级建模工具方便地提供快速 , 相关的 , 三维实体结果 .在 MoldWizard中 , 模具相关概念的知识 _ 型芯和型腔, 模架库和标准件_是用如 UG/WAVE和 Unigraphics主模型的强大技术组合在一起 .优点 :●过程自动化●易于使用●完全的相关性 .主要程序 :●准备○装载产品模型/模具坐标系/计算收缩率 /设定毛坯尺寸 /中心布局 .●型芯和型腔○搜索分模线 /建立分模面 /修补孔/抽取区域 /建立型芯和型腔.●模架库和标准件用户介面 User Interface○引导你通过为完成你的模具设计的一个合理的行进步 .选择Mold CSYSUG/ MoldWizard使用手册(3)计算收缩率Shrinkage建立一收缩部件 ,在产品模型与收缩部件间的相关联关系使得在模型上的工作继续能更新收缩部件.收缩是作用到收缩部件上的一个比例因子去补偿当冷却时部件的收缩.注:选择计算收缩率( shrinkage) 图标自动地导航装配和设置收缩部件为工作部件部件.设定毛坯尺寸Insert Box定义一个将被用于定义型腔和型芯毛坯尺寸的容积.设定毛坯尺寸功能通过测量部件和建议一可被调整的适当尺寸建立毛坯块 .UG/ MoldWizard使用手册(4)布局Layout用于在模具装配结构中添加 , 移去或重定位型腔 ,在这个过程中产品子装配树被操纵. 注 :布局功能主要用于多型腔模具工具UG/ MoldWizard使用手册(5)分模分模是基于一塑料的部件模型建立型芯与型腔的过程. 当你选择分模 (Parting) 图标时 , 显示部件将自动地改变到当前分模部件 .注 :●新的分模功能○自动搜索分模线○自动寻找补丁环○自动打补丁○产品设计顾问UG/ MoldWizard使用手册(6)模架库UG/ MoldWizard使用手册(7)标准件注 :标准件包括顶杆 , 型芯销 , 定位环和注口 , 螺钉, 锁块 , 导向柱…注 : __顶杆后处理用分模面修剪顶杆调整顶杆长度UG/ MoldWizard使用手册(8) Misumi 标准○对每种标准件许多的更改许多条件约束 , 如D/2<DKC<H/2UG/ MoldWizard使用手册(9)滑块与顶块部件设计步骤 :○块形状由 Mold Tools来实现○设置块中心线的方向○加入座的标准件○重定位标准件○调整块座尺寸○链接块形状到座 , 并加到目标体上○必要时调整模架尺寸.嵌件例子 :UG/ MoldWizard使用手册(10)浇口●平衡式 / 非平衡式○位置 : 型芯侧 /型腔侧○浇口原点○8 种类型浇口有效 .浇口类型 :UG/ MoldWizard使用手册(11)流道流道设计步骤 :○定义流道路径的引导线○投射引导线到分模面○选择流道截面形状建立流道 .UG/ MoldWizard使用手册(12)UG/ MoldWizard使用手册(13)电极设计例UG/ MoldWizard使用手册(14)建腔Create Pocket 的功能在模板 , 型芯 , 型腔等需要安装标准件的部位建立空腔并留出相应的间隙 . 把标准件作为工具体 , 模架上所有与该标准件相交的零件都会自动地减去该标准件, 并保持其形状和尺寸与之相关.Target+Standard __先选目标体 (模板 , 型芯 , 型腔 ),Ok 或Apply之后 , 再选准件 .Target Body___选择目标体, 所有与之相交的标准件都将作为工具体自动被减掉 .Standard Part___当一个标准件被选中后 , 就把该标准件作为工具体 , 所有与之相交的模板 , 型芯 , 型腔等都将作为目标体自动减去该标准件.参数预设置___在 moldwizard/mold_defaults.def 文件中设置●项目单位●目录路径●文件命名●层和颜色●处理选项。
