TMS320F2812中文手册第1章芯片结构及性能概述TMS320C2000系列是美国TI公司推出的最佳测控应用的定点DSP芯片，其主流产品分为四个系列：C20x、C24x、C27x和C28x。
C20x可用于通信设备、数字相机、嵌入式家电设备等；C24x主要用于数字马达控制、电机控制、工业自动化、电力转换系统等。
近年来，TI公司又推出了具有更高性能的改进型C27x和C28x系列芯片，进一步增强了芯片的接口能力和嵌入功能，从而拓宽了数字信号处理器的应用领域。
TMS320C28x系列是TI公司最新推出的DSP芯片，是目前国际市场上最先进、功能最强大的32位定点DSP芯片。
它既具有数字信号处理能力，又具有强大的事件管理能力和嵌入式控制功能，特别适用于有大批量数据处理的测控场合，如工业自动化控制、电力电子技术应用、智能化仪器仪表及电机、马达伺服控制系统等。
本章将介绍TMS320C28x系列芯片的结构、性能及特点，并给出该系列芯片的引脚分布及引脚功能。
1.1 TMS320C28x 系列芯片的结构及性能C28x系列的主要片种为TMS320F2810和TMS320F2812。
两种芯片的差别是：F2812内含128K×16位的片内Flash存储器，有外部存储器接口，而F2810仅有64K×16位的片内Flash存储器，且无外部存储器接口。
其硬件特征如表1-1所示。
表1-1 硬件特征特征 F2810 F2812 指令周期（150MHz） 6.67ns 6.67ns SRAM（16位/字）18K 18K 3.3V片内Flash（16位/字） 64K 128K 片内Flash/SRAM的密钥有有有有 Boot ROM掩膜ROM 有有外部存储器接口无有事件管理器A和B（EVA和EVB）EVA、EVB EVA、EVB*通用定时器 4 4*比较寄存器/脉宽调制 16 16*捕获/正交解码脉冲电路 6/2 6/2 看门狗定时器有有 12位的ADC 有有*通道数 16 16TMS320C28x系列DSP的CPU与外设（上） ?2?续表特征 F2810 F2812 32位的CPU定时器 3 3 串行外围接口有有串行通信接口（SCI）A和B SCIA、SCIB SCIA、SCIB 控制器局域网络有有多通道缓冲串行接口有有数字输入/输出引脚（共享）有有外部中断源 3 3 核心电压1.8V 核心电压1.8V 供电电压 I/O电压3.3V I/O电压3.3V 封装128针PBK 179针GHH，176针PGF 温度选择‡ A：-40? ~ +85? PGF和GHH PBK S：-40? ~ +125? 仅适用于TMS 仅适用于TMS 产品状况‡‡产品预览（PP） AI AI 高级信息（AI）（TMP）‡‡‡ （TMP）‡‡‡ 产品数据（PD）注：‡ “S”是温度选择（-40? ~ +125?）的特征化数据，仅对TMS是适用的。

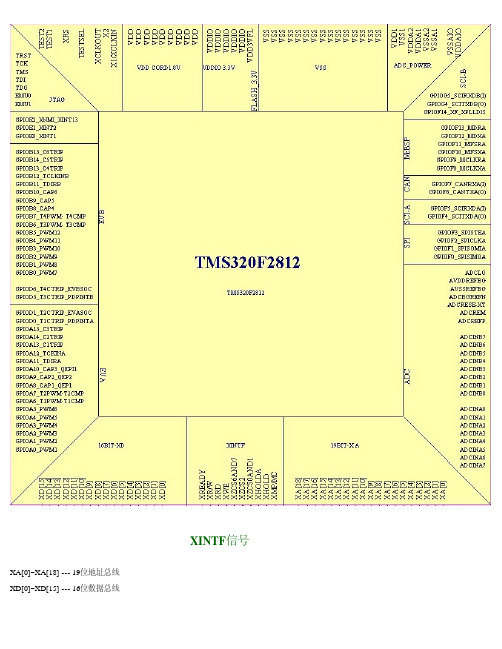

XINTF信号XA[0]~XA[18] --- 19位地址总线XD[0]~XD[15] --- 16位数据总线XMP/MC` --- 1 -- 微处理器模式 --- XINCNF7有效0 -- 微计算机模式 --- XINCNF7无效XHOLD` --- 外部DMA保持请求信号。
XHOLD为低电平时请求XINTF释放外部总线，并把所有的总线与选通端置为高阻态。
当对总线的操作完成且没有即将对XINTF进行访问时，XINTF释放总线。
此信号是异步输入并与XTIMCLK同步XHOLDA` --- 外部DMA保持确认信号。
当XINTF响应XHOLD的请求时XHOLDA呈低电平，所有的XINTF总线和选通端呈高阻态。
XHOLD 和XHOLDA信号同时发出。
当XHOLDA有效(低)时外部器件只能使用外部总线XZCS0AND1` --- XINTF区域O和区域1的片选，当访XINTF区域0或1时有效(低)XZCS2` --- XINTF区域2的片选，当访XINTF区域2时有效(低)XZCS6AND7` --- XINTF区域6和区域7的片选，当访XINTF区域6或7时有效(低)XWE` --- 写有效。
有效时为低电平。
写选通信号是每个区域操作的基础，由XTIMINGX寄存器的前一周期、当前周期和后一周期的值确定XRD` --- 读有效。
低电平读选通。
读选通信号是每个区域操作的基础，由xTIMINGX寄存器的前一周期、当前周期和后一周期的值确定。
注意：XRD`和XWE`是互斥信号XR/W` --- 通常为高电平，当为低电平时表示处于写周期，当为高电平时表示处于读周期XREADY --- 数据准备输入，被置1表示外设已为访问做好准备。
XREADY可被设置为同步或异步输入。
在同步模式中，XINTF接口块在当前周期结束之前的一个XTIMCLK时钟周期内要求XREADY有效。
在异步模式中，在当前的周期结束前XINTF接口块以XTIMCLK的周期作为周期对XREADY采样3次。
TMS320F2812中文手册第1章芯片结构及性能概述TMS320C2000系列是美国TI公司推出的最佳测控应用的定点DSP芯片，其主流产品分为四个系列：C20x、C24x、C27x和C28x。
C20x可用于通信设备、数字相机、嵌入式家电设备等；C24x主要用于数字马达控制、电机控制、工业自动化、电力转换系统等。
近年来，TI公司又推出了具有更高性能的改进型C27x和C28x系列芯片，进一步增强了芯片的接口能力和嵌入功能，从而拓宽了数字信号处理器的应用领域。
TMS320C28x系列是TI公司最新推出的DSP芯片，是目前国际市场上最先进、功能最强大的32位定点DSP芯片。
它既具有数字信号处理能力，又具有强大的事件管理能力和嵌入式控制功能，特别适用于有大批量数据处理的测控场合，如工业自动化控制、电力电子技术应用、智能化仪器仪表及电机、马达伺服控制系统等。
本章将介绍TMS320C28x系列芯片的结构、性能及特点，并给出该系列芯片的引脚分布及引脚功能。
1.1 TMS320C28x 系列芯片的结构及性能C28x系列的主要片种为TMS320F2810和TMS320F2812。
两种芯片的差别是：F2812内含128K×16位的片内Flash存储器，有外部存储器接口，而F2810仅有64K×16位的片内Flash存储器，且无外部存储器接口。
其硬件特征如表1-1所示。
表1-1 硬件特征特征 F2810 F2812 指令周期（150MHz） 6.67ns 6.67ns SRAM（16位/字）18K 18K 3.3V片内Flash（16位/字） 64K 128K 片内Flash/SRAM的密钥有有有有 Boot ROM掩膜ROM 有有外部存储器接口无有事件管理器A和B（EVA和EVB）EVA、EVB EVA、EVB*通用定时器 4 4*比较寄存器/脉宽调制 16 16*捕获/正交解码脉冲电路 6/2 6/2 看门狗定时器有有 12位的ADC 有有*通道数 16 16TMS320C28x系列DSP的CPU与外设（上） ?2?续表特征 F2810 F2812 32位的CPU定时器 3 3 串行外围接口有有串行通信接口（SCI）A和B SCIA、SCIB SCIA、SCIB 控制器局域网络有有多通道缓冲串行接口有有数字输入/输出引脚（共享）有有外部中断源 3 3 核心电压1.8V 核心电压1.8V 供电电压 I/O电压3.3V I/O电压3.3V 封装128针PBK 179针GHH，176针PGF 温度选择‡ A：-40? ~ +85? PGF和GHH PBK S：-40? ~ +125? 仅适用于TMS 仅适用于TMS 产品状况‡‡产品预览（PP） AI AI 高级信息（AI）（TMP）‡‡‡ （TMP）‡‡‡ 产品数据（PD）注：‡ “S”是温度选择（-40? ~ +125?）的特征化数据，仅对TMS是适用的。
TMS320F2812芯片介绍1 TMS320F2812芯片的特点 (1)2 F2812内核组成 (4)3 F2812外设介绍 (5)①事件管理器 (6)②模数转换模块 (6)③SPI和SCI通信接口 (6)④CAN总线通信模块 (7)⑤看门狗 (7)⑥通用目的数字量I/O (7)⑦PLL时钟模块 (7)⑧多通道缓冲串口 (7)⑨外部中断接口 (8)⑩JTAG (8)1 TMS320F2812芯片的特点TMS320F2812是TI公司推出的低价钱、高性能的32位定点DSP数字信号处置器，是到目前为止用于数字控制领域性能最好的DSP芯片。
它是在TMS320C28x为内核的基础上扩展了相应的存储器并集成了大量的片内外设而成的新一代适用于工业控制的DSP芯片。
图9为F2812控制器方框图。
图9 F2812控制器方框图TMS320F2812 系统组成包括:150MHz、150MIPS的低电压3.3VCPU、片内存储器、中断管理模块、事件管理器模块、片内集成外围设备。
TMS320F2812的体系结构采用4级流水线技术,加速程序的执行。
32位的CPU 内核提供了壮大的数据处置能力, 最高速度可达150MIPS，能够在单个指令周期内完成32*32位的乘累加运算。
TMS320F2812采用增强的哈佛结构,芯片内部具有6 条32位总线, 程序存储器总线和数据存储器总线彼此独立, 支持并行的程序和操作数寻址, 因此CPU的读/写可在同一周期内进行。
这种高速运算能力使各类复杂控制算法得以实现。
芯片本身具有128KB的Flash，外部RAM 能够按照需要进行扩充。
另外，它还具有高性能的12位模/数转换能力，改良的通信接口和1MB的线性地址空间。
外设模块丰硕且功能壮大，其中包括：事件管理器EV A和EVB，包括16个PWM输出，10个16位比较器和4个通用按时器；快速灵活的12位，16通道ADC，12.5MPS数据吞吐率；及其它丰硕的片内集成外设：2通道的SCI模块、SPI模块、eCAN2.0B模块、McBSP模块等。
F2812 I/O配置与应用GPIO，英文全称为General-Purpose IO ports，也就是通用IO口。
嵌入式系统中常常有数量众多，但是结构却比较简单的外部设备/电路，对这些设备/电路有的需要CPU为之提供控制手段，有的则需要被CPU用作输入信号。
而且，许多这样的设备/电路只要求一位，即只要有开/关两种状态就够了，比如灯亮与灭。
对这些设备/电路的控制，使用传统的串行口或并行口都不合适。
所以在微控制器芯片上一般都会提供一个“通用可编程IO接口”，即GPIO。
接口至少有两个寄存器，即“通用IO控制寄存器”与“通用IO数据寄存器”。
数据寄存器的各位都直接引到芯片外部，而对这种寄存器中每一位的作用，即每一位的信号流通方向，则可以通过控制寄存器中对应位独立的加以设置。
这样，有无GPIO接口也就成为微控制器区别于微处理器的一个特征。
一、 F2812 I/O端口概述F2812提供了56个多功能引脚，这些引脚的第一功能是作为通用意义数字I/O口（GPIO），而第二功能则可以作为片内外设的输入/输出引脚。
F2812通过专门的多路选择器（MUX）进行引脚功能的选择。
如果作为通用数字I/O口，有专门的方向寄存器用于配置引脚作为输入还是输出，另外还有专门的数据寄存器、置位寄存器、清零寄存器以及触发寄存器用于对I/O口的状态进行读取或配置。
GPIO 引脚分配GPIO AGPIOA0 / PWM1 GPIOA1 / PWM2 GPIOA2 / PWM3 GPIOA3 / PWM4 GPIOA4 / PWM5 GPIOA5 / PWM6 GPIOA6 / T1PWM_T1CMP GPIOA7 / T2PWM_T2CMP GPIOA8 / CAP1_QEP1 GPIOA9 / CAP2_QEP2 GPIOA10 / CAP3_QEPI1 GPIOA11 / TDIRA GPIOA12 / TCLKINA GPIOA13 / C1TRIP GPIOA14 / C2TRIP GPIOA15 / C3TRIPGPIO BGPIOB0 / PWM7 GPIOB1 / PWM8 GPIOB2 / PWM9 GPIOB3 / PWM10 GPIOB4 / PWM11 GPIOB5 / PWM12 GPIOB6 / T3PWM_T3CMP GPIOB7 / T4PWM_T4CMP GPIOB8 / CAP4_QEP3 GPIOB9 / CAP5_QEP4 GPIOB10 / CAP6_QEPI2 GPIOB11 / TDIRBGPIOB12 / TCLKINBGPIOB13 / C4TRIPGPIOB14 / C5TRIPGPIOB15 / C6TRIPGPIO DGPIOD0 / T1CTRIP_PDPINTA GPIOD1 / T2CTRIP / EVASOC GPIOD5 / T3CTRIP_PDPINTB GPIOD6 / T4CTRIP / EVBSOC GPIO EGPIOE0 / XINT1_XBIO GPIOE1 / XINT2_ADCSOC GPIOE2 / XNMI_XINT13 GPIO FGPIOF0 / SPISIMOAGPIOF1 / SPISOMIAGPIOF2 / SPICLKAGPIOF3 / SPISTEAGPIOF4 / SCITXDAGPIOF5 / SCIRXDAGPIOF6 / CANTXAGPIOF7 / CANRXAGPIOF8 / MCLKXAGPIOF9 / MCLKRAGPIOF10 / MFSXAGPIOF11 / MFSRAGPIOF12 / MDXAGPIOF13 / MDRAGPIOF14 / XFGPIO GGPIOG4 / SCITXDBGPIOG5 / SCIRXDBNote: GPIO are pinfunctions at reset GPIO A, B, D, E include Input Qualification feature二、GPIO寄存器控制2、1 GPxMUX寄存器通用输入输出多路选择寄存器I/O是工作在通用数字IO还是外围IO信号引脚就有GPxMUX决定。
F2812 I/O配置与应用GPIO，英文全称为General-Purpose IO ports，也就是通用IO口。
嵌入式系统中常常有数量众多，但是结构却比较简单的外部设备/电路，对这些设备/电路有的需要CPU为之提供控制手段，有的则需要被CPU用作输入信号。
而且，许多这样的设备/电路只要求一位，即只要有开/关两种状态就够了，比如灯亮与灭。
对这些设备/电路的控制，使用传统的串行口或并行口都不合适。
所以在微控制器芯片上一般都会提供一个“通用可编程IO接口”，即GPIO。
接口至少有两个寄存器，即“通用IO控制寄存器”与“通用IO数据寄存器”。
数据寄存器的各位都直接引到芯片外部，而对这种寄存器中每一位的作用，即每一位的信号流通方向，则可以通过控制寄存器中对应位独立的加以设置。
这样，有无GPIO接口也就成为微控制器区别于微处理器的一个特征。
一、 F2812 I/O端口概述F2812提供了56个多功能引脚，这些引脚的第一功能是作为通用意义数字I/O口（GPIO），而第二功能则可以作为片内外设的输入/输出引脚。
F2812通过专门的多路选择器（MUX）进行引脚功能的选择。
如果作为通用数字I/O口，有专门的方向寄存器用于配置引脚作为输入还是输出，另外还有专门的数据寄存器、置位寄存器、清零寄存器以及触发寄存器用于对I/O口的状态进行读取或配置。
GPIO 引脚分配GPIO AGPIOA0 / PWM1 GPIOA1 / PWM2 GPIOA2 / PWM3 GPIOA3 / PWM4 GPIOA4 / PWM5 GPIOA5 / PWM6 GPIOA6 / T1PWM_T1CMP GPIOA7 / T2PWM_T2CMP GPIOA8 / CAP1_QEP1 GPIOA9 / CAP2_QEP2 GPIOA10 / CAP3_QEPI1 GPIOA11 / TDIRA GPIOA12 / TCLKINA GPIOA13 / C1TRIP GPIOA14 / C2TRIP GPIOA15 / C3TRIPGPIO BGPIOB0 / PWM7 GPIOB1 / PWM8 GPIOB2 / PWM9 GPIOB3 / PWM10 GPIOB4 / PWM11 GPIOB5 / PWM12 GPIOB6 / T3PWM_T3CMP GPIOB7 / T4PWM_T4CMP GPIOB8 / CAP4_QEP3 GPIOB9 / CAP5_QEP4 GPIOB10 / CAP6_QEPI2 GPIOB11 / TDIRBGPIOB12 / TCLKINBGPIOB13 / C4TRIPGPIOB14 / C5TRIPGPIOB15 / C6TRIPGPIO DGPIOD0 / T1CTRIP_PDPINTA GPIOD1 / T2CTRIP / EVASOC GPIOD5 / T3CTRIP_PDPINTB GPIOD6 / T4CTRIP / EVBSOC GPIO EGPIOE0 / XINT1_XBIO GPIOE1 / XINT2_ADCSOC GPIOE2 / XNMI_XINT13 GPIO FGPIOF0 / SPISIMOAGPIOF1 / SPISOMIAGPIOF2 / SPICLKAGPIOF3 / SPISTEAGPIOF4 / SCITXDAGPIOF5 / SCIRXDAGPIOF6 / CANTXAGPIOF7 / CANRXAGPIOF8 / MCLKXAGPIOF9 / MCLKRAGPIOF10 / MFSXAGPIOF11 / MFSRAGPIOF12 / MDXAGPIOF13 / MDRAGPIOF14 / XFGPIO GGPIOG4 / SCITXDBGPIOG5 / SCIRXDBNote: GPIO are pinfunctions at reset GPIO A, B, D, E include Input Qualification feature二、GPIO寄存器控制2、1 GPxMUX寄存器通用输入输出多路选择寄存器I/O是工作在通用数字IO还是外围IO信号引脚就有GPxMUX决定。
GPxMUX.bit.xx=0，xx通用数字IO；GPxMUX.bit.xx=1，xx外围IO引脚。
2、2 GPxDIR寄存器方向选择寄存器如果配置为通用数字IO脚，那么GPxDIR决定了该引脚是输入还是输出。
GPxDIR.bit.xx=0,xx配置为输入；GPxDIR.bitxx=1,xx配置为输出。
2、3 GPxQUAL寄存器设置采样脉冲寄存器在配置为通用数字IO后，DSP的数字IO引脚有对输入过滤噪声的功能，即对IO输入电平采样，在采样设置的次数后都是一个电平，才会确定有效。
假如设置为输入高电平，采样10次，那么这10都为高电平才认为输入高有效，GPxDAT寄存器相应位才会改变。
它是一个16位的寄存器，低八位有效。
GPxQUAL=0；与SYSCLKOUT同步，没有限制作用GPxQUAL=1；2个SYSCLKOUT周期采样，GPxQUAL=2；4个SYSCLKOUT周期采样，GPxQUAL=0xff；510个SYSCLKOUT周期采样，2、4 GPxSET置1寄存器每个IO口有一个置1寄存器，只能写不能读，也就是只能用在输出上，写1可以使输出为1，写0没有变化。
GPxSET .bit.xx=0，被忽略；GPxSET .bit.xx=1，且引脚配置为输出，则输出变高2、5 GPxCLEAR清0寄存器每个IO口有一个清0寄存器，只能写不能读，也就是只能用在输出上，写1可以使输出清0，写0没有变化。
GPxCLEAR .bit.xx=0，被忽略；GPxCLEAR .bit.xx=1，且引脚配置为输出，则输出清02、6 GPxTOGGLE 翻转寄存器每个IO口有一个翻转寄存器，只能写不能读，也就是只能用在输出上，写1可以使输出翻转，写0没有变化。
GPxTOGGLE .bit.xx=0，被忽略；GPxTOGGLE.bit.xx=1，且引脚配置为输出，则输出翻转2、7 GPxDAT寄存器IO数据寄存器每个IO都有一个数据寄存器，当IO配置为输出时，相GPxDAT中写数据就可以决定输出状态；GPxDAT.bit.xx=0，输出变低；GPxDAT.xx=1，输出变高当IO配置为输入时，读取GPxDAT中的数据就可以决定输入状态；注意：当引脚配置为通用数字IO时，相应的外围功能必须屏蔽，否则可能会引发不必要的中断三、GPIO应用举例应用DSP的GPIO端口控制输出数据，控制8×8点阵进行图形或字符显示。
3、1硬件电路设计电路如下图所示。
74164为串行输入并行输出移位寄存器。
设计中，选择两片74164分别控制点阵模块的行和列，控制数据从DSP端口输出。
其中，GPIOF0输出数据与U1的74164的A端口相连，GPIOF1与B口连接，两个端口用来输出对点阵进行显示控制的数据，GPIOF2输出模拟时钟脉冲信号，与74164的CLK引脚相连，GPIOF3连接CLR清零端。
DSP F2812的GPIOB0---GPIOB3与另外一片74164的A、B、CLR、CLK对应相连。
如图所示。
图3.1 8×8点阵电路图3、2 8×8点阵内部电路点阵内部为排列的8×8个发光二极管，每一个二极管都在行线和列线的交点处，要同时受到行和列的控制才能点亮。
二极管阵列的正向端分别由COL1-COL8端口控制，负向端通过端口ROW1-ROW8控制。
在驱动某个点阵点点亮时，需要同时控制该发光二极管正端接高电平，负端接低电平即可。
例如：要使得COL4和ROW4交点处二极管点亮，则需要在端口COL 端输入数据：00001000（08H），在ROW端输入：00001000（08H）。
图3.2 8×8点阵内部电路3、3串行输入并行输出移位寄存器74164功能如图所示为74164的引脚图，CLEAR为清零端,CLOCK为时钟脉冲输入端，A、B端口为串行输入数据引脚, Q0—Q7为数据输出引脚。
从真值表可以看出，CLEAR为逻辑低电平时，无论其他引脚电平信号如何，从QA-QH端口输出均为低电平，实现输出清零。
A、B输入信号为相与的关系，相与后的结果送入内部RS触发器。
在CLOCK脉冲信号的上升沿，采样输入脚A、B相与后的结果，作为内部RS触发器的输入信号，根据输入数据触发输出，从QA端口输出。
在QA端口输出更新数据时，QB 端口输出数据为QA端口更新前的QAn，QC端口输出数据为QBn，依次类推。
图3.3 74164引脚图图3.4 74164内部电路以如下时序图为例说明：在图中标注的时钟脉冲1时刻，A端口输入为高电平，B端口输入为逻辑1，在CLOCK 上升沿，采样输入信号，经过内部RS触发器，在QA端口输出逻辑1，此时，QB输出为QA 更新前QAn，更新前QAn为逻辑0，因此，QB输出为0，QC输出为QBn，QD输出为QCn，依此类推，QH输出为QGn，输出均为0。
在图中标注的时钟脉冲1-8时刻，从A端口串行输入的数据为1101 0000，从B端口输入数据为1111 1111逻辑1，AB相与后输入内部RS触发器的串行数据为：1101 0000。
经过8个时钟脉冲后，从第八个时钟脉冲上升沿后QA-QH引脚电平可以看出，该串行数据从QA-QH端口并行输出，即从QH-QA输出电平为：1101 0000。
从而，实现了将串行输入数据并行输出的功能。
图3.5 74164时序图3、4参考主程序：#include "DSP28_Device.h"#include "DSP28_Globalprototypes.h"/*****************************************************************************端口GPIOF0用DINA表示，“#define”为宏定义，以下程序中用字符“DINA”代表成员变量GpioDataRegs.GPFDAT.bit.GPIOF0，增加程序的可读性。
其他端口定义用法相同。
***************************************************************************/#define DINA GpioDataRegs.GPFDAT.bit.GPIOF0#define DINB GpioDataRegs.GPFDAT.bit.GPIOF1#define CLK2 GpioDataRegs.GPFDAT.bit.GPIOF2#define CLEAR2 GpioDataRegs.GPFDAT.bit.GPIOF3#define DINC GpioDataRegs.GPBDAT.bit.GPIOB0#define DIND GpioDataRegs.GPBDAT.bit.GPIOB1#define CLK1 GpioDataRegs.GPBDAT.bit.GPIOB2#define CLEAR1 GpioDataRegs.GPBDAT.bit.GPIOB3/********程序中引用的函数定义**************/void delay_loop(void); //点阵动态显示控制的延时程序void Gpio_select(void); //GPIO端口设置程序void sendto1(unsigned char kdab); //串行数据输出函数，输出行扫描数void sendto2(unsigned char dat); //串行数据输出函数，输出列扫描数void DELAY(void);/**************定义变量数组*****************/unsigned char dispdata[8]={0x10,0xFE,0x92,0xFE,0x10,0x10,0x10,0x10}；//显示字符“中”字的行扫描数组unsigned char dispbit[8]={0x7f,0xbf,0xdf,0xef,0xf7,0xfb,0xfd,0xfe}//显示字符“中”字的列扫描数组unsigned char kdab;unsigned char kdat;/*************************主程序************************/void main(void){ unsigned char i;InitSysCtrl(); //系统初始化函数InitPieCtrl(); //初始化PIE模块到默认状态InitPieVectTable();Gpio_select(); //设置端口函数/*************************初始化74164各控制引脚**************************/ CLEAR2=0; //74164进行清零操作CLEAR1=0; //74164进行清零操作CLEAR2=1; //74164复位CLEAR1=1; //74164复位CLK1=1; //74164的CLOCK引脚置为高电平CLK2=1; //74164的CLOCK引脚置为高电平DINA=1; //74164数据输入端口置为高电平DINB=1; //74164数据输入端口置为高电平DINC=1; //74164数据输入端口置为高电平DIND=1; //74164数据输入端口置为高电平while(1){sendto1(dispbit[0]);sendto2(dispdata[0]);DELAY();sendto1(dispbit[1]);sendto2(dispdata[1]);DELAY();sendto1(dispbit[2]);sendto2(dispdata[2]);DELAY();sendto1(dispbit[3]);sendto2(dispdata[3]);DELAY();}}/***********************GPIO端口配置函数***************************/void Gpio_select(void){ EALLOW;GpioMuxRegs.GPBMUX.all=0x0000; //设置B组端口为GPIO功能GpioMuxRegs.GPBDIR.all=0xFFFF; // 设置B组端口为输出端口GpioMuxRegs.GPFMUX.all=0x0000; //设置F组端口为GPIO功能GpioMuxRegs.GPFDIR.all=0xFFFF ; // 设置F组端口为输出端口EDIS; }/****************行扫描数据串行输出函数***************************/void sendto1(unsigned char kdab){ unsigned char i;kdab=dab;CLK1=0; //控制时钟脉冲引脚输出设置为低电平for(i=0;i<8;i++) //经过八个时钟脉冲控制将八位串行数据输出 {if((kdab&0x01) == 0x01) //判别输出数据{DINC=1; //如果输出数据为1，将数据送入DINC输出}else DINC = 0; //如果输出数据为0，将数据送入DINC输出CLK1=1; //时钟引脚设置输出高电平CLK1=0; //时钟引脚恢复为低电平，通过这两个命令，//在CLK1脚模拟输出一个时钟脉冲信号，将//串行端口数据输出一位。
