矿井通车风门自动化研制与应用摘要针对矿井通风系统中风门损坏率高、未及时关闭造成风流不稳定或风流短路，存在安全隐患等问题，研究应用风动自动风门，实现有人或有车辆通过前自动打开，在有人或有车辆通过后自动关闭，同时两道风门之间相互闭锁，有效避免人工打开风门时和车辆通过时产生的不安全隐患，取得了良好的效果。
关键词风门；传感器；气缸；语言报警器；安全1 概述协庄煤矿井下共有风门83组，主要用于在需要通过人员和车辆的巷道中设置的隔断风流的门，引导风流按照通风系统路线进行流动，确保通风系统稳定运行。
2 存在问题随着科学技术的不断发展，先进的生产力在煤矿生产中得到进一步应用，促进了煤矿的安全生产。
在矿井通风系统中，风门作为最基本的通风设施，在日常使用中损坏率最高，主要表现在车辆通过时，风门打不到位而撞坏风门，而因未及时关闭风门造成风流不稳定或风流短路等隐患对矿井安全生产造成严重影响。
3 方案提出为解决上述问题，研制应用自动风门，在有人或有车辆通过前自动打开，在有人或有车辆通过后自动关闭，而不用人工打开和关闭，并实现两道风门之间的闭锁，这样就能有效的避免人工打开风门时而产生的不安全隐患，同时避免车辆通过时，风门打开不到位而撞坏风门。
通过现场使用，取得了良好的效果。
4 方案确定与实施实现风门的自动开启关闭，可选择：电动、水压、油压、风压等这几种形式作为动力源开启风门。
根据井下实际情况，我们选择了以风压为动力源的结构方式。
以风压为动力源，不仅充分利用了现有资源，减少了投入，还免去了因用电引起的防爆问题。
这样既保证安全开启风门，又制作简单、安装方便。
其控制系统有传感器、本安电控及线路等配套设施。
这样整个的风门自动开启装置的定型就已经完成。
5 自动风门的结构及工作原理5.1 该装置的构成1）传感器（a红外线人体感应传感器，b红外线对射传感器）；2）气缸；3）三位五通阀；4）电控箱；5）减压阀；6）语言报警器；7风门限位开关传感器；8）气线；9）电缆；10）接线盒；11）固定传感器支架；12）固定气缸支架等组成。

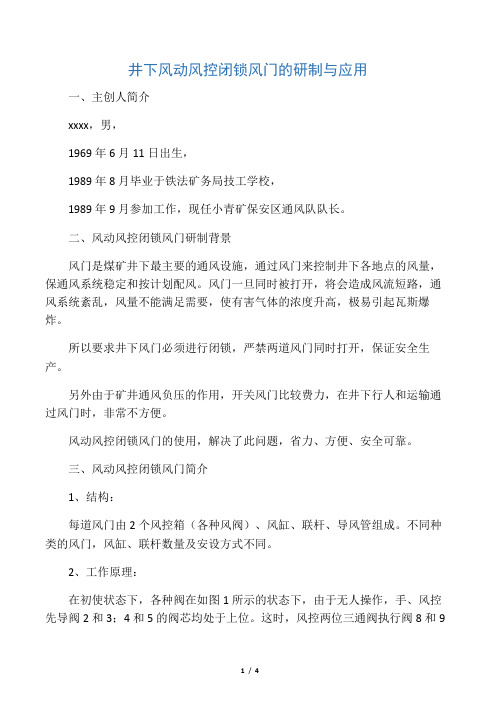

井下风动风控闭锁风门的研制与应用一、主创人简介xxxx，男，1969年6月11日出生，1989年8月毕业于铁法矿务局技工学校，1989年9月参加工作，现任小青矿保安区通风队队长。
二、风动风控闭锁风门研制背景风门是煤矿井下最主要的通风设施，通过风门来控制井下各地点的风量，保通风系统稳定和按计划配风。
风门一旦同时被打开，将会造成风流短路，通风系统紊乱，风量不能满足需要，使有害气体的浓度升高，极易引起瓦斯爆炸。
所以要求井下风门必须进行闭锁，严禁两道风门同时打开，保证安全生产。
另外由于矿井通风负压的作用，开关风门比较费力，在井下行人和运输通过风门时，非常不方便。
风动风控闭锁风门的使用，解决了此问题，省力、方便、安全可靠。
三、风动风控闭锁风门简介1、结构：每道风门由2个风控箱（各种风阀）、风缸、联杆、导风管组成。
不同种类的风门，风缸、联杆数量及安设方式不同。
2、工作原理：在初使状态下，各种阀在如图1所示的状态下，由于无人操作，手、风控先导阀2和3；4和5的阀芯均处于上位。
这时，风控两位三通阀执行阀8和9的控制风源被关闭，风控两位三通阀执行阀8和9在复位弹簧力的作用下，将其阀芯推向上，此时风源的压力风将风阀8和9的下位通道经单向阻尼阀进入风缸的前腔，使其风门处于关闭状态。
此时交叉闭锁6、7均处于通路。
假定当有人经过，从左开风门时，按下先导风阀2手柄，先导阀2的阀芯由上位改为下位，风路将由风源经阀7、阀2上通口、阀3下通口，将输出的压力风送入交叉闭锁阀6的控制端口，使阀6阀芯向上移动，断开了阀4和阀5的风源，使另一侧风门操作无效，从而实现了对另一侧风门闭锁。
在此时，将另一路压力风送入终端阀8的控制腔，使阀芯向下移动，此时阀8将其风缸12的前后腔进出风口换向，使后腔接入压力风，前腔经过阴尼阀排空，完成了风门开启过程。
当人走过这道风门后按下风阀3手柄，由于阀2已经在下位，阀3在人的操作下，也处于下位，从而终端执行阀8的控制风源，终端执行阀8和交叉闭锁阀6在弹簧力的作用下复位，风阀8将风路换向，风缸12的前腔进入压力风，后腔口开放，风缸12回缩，风门关闭，完成了风门关闭过程，同时交叉闭锁阀6解锁，允许另一侧风门操作。
专利名称：一种矿用多功能抗压自动风门专利类型：实用新型专利
发明人：边广飞,黄天臣,黄亮,黄超
申请号：CN201921943280.4
申请日：20191112
公开号：CN211174189U
公开日：
20200804
专利内容由知识产权出版社提供
摘要：本实用新型提供一种矿用多功能抗压自动风门，包括：巷道、自动关闭机构、限位机构和支撑机构，所述自动关闭机构位于巷道上，所述自动关闭机构包括风门框，所述风门扇的边缘处铺设有第一橡胶密封件，所述风门扇的边侧设置有固定块，所述固定块的内侧通过第二转轴与活动杆的一端相互连接，所述活动杆的另一端位于固定板的内部，所述活动杆的另一端通过第一弹簧与固定板的内侧相互连接。
本实用新型提供的一种矿用多功能抗压自动风门设置有自动关闭机构，当风门扇开启时，第一弹簧能够被压缩，且第一弹簧产生的弹力，能够使得风门扇自动关闭，从而避免了工作人员忘记关闭风门扇，导致漏风的现象，提升了安全性。
申请人：山东天盛科大电气股份有限公司
地址：273500 山东省济宁市邹城市中心店镇东付文明路99号
国籍：CN
代理机构：济宁汇景知识产权代理事务所(普通合伙)
代理人：付凯
更多信息请下载全文后查看。
