大学物理光的衍射试题及答案讲课讲稿

第四章 光的衍射一、基本知识点光的衍射：当光遇到小孔、狭缝或其他的很小障碍物时，传播方向将发生偏转，而绕过障碍物继续前行，并在光屏上形成明暗相间的圆环或条纹。

光波的这种现象称为光的衍射。

菲涅耳衍射：光源、观察屏（或者是两者之一）到衍射屏的距离是有限的，这类衍射又称为近场衍射。

夫琅禾费衍射：光源、观察屏到衍射屏的距离均为无限远，这类衍射也称为远场衍射。

惠更斯－菲涅耳原理：光波在空间传播到的各点，都可以看作一个子波源，发出新的子波，在传播到空间某一点时，各个子波之间可以相互叠加。

这称为惠更斯－菲涅耳原理。

菲涅耳半波带法：将宽度为a 的缝AB 沿着与狭缝平行方向分成一系列宽度相等的窄条，1AA ，12A A ，…，k A B ，对于衍射角为θ的各条光线，相邻窄条对应点发出的光线到达观察屏的光程差为半个波长，这样等宽的窄条称为半波带。

这种分析方法称为菲涅耳半波带法。

单缝夫琅禾费衍射明纹条件：sin (21)(1,2,...)2a k k λθ=±+=单缝夫琅禾费衍射暗纹条件：sin (1,2,...)a k k θλ=±=在近轴条件下，θ很小，sin θθ≈, 则第一级暗纹的衍射角为 1aλθ±=±第一级暗纹离开中心轴的距离为 11x f faλθ±±==±, 式中f 为透镜的焦距。

中央明纹的角宽度为 112aλθθθ-∆=-=中央明纹的线宽度为 002tan 2l f f faλθθ=≈∆=衍射图样的特征：① 中央明纹的宽度是各级明纹的宽度的两倍，且绝大部分光能都落在中央明纹上。

② 暗条纹是等间隔的。

③ 当入射光为白光时，除中央明区为白色条纹外，两侧为由紫到红排列的彩色的衍射光谱。

④ 当波长一定时，狭缝的宽度愈小，衍射愈显著。

光栅: 具有周期性空间结构或光学性能（透射率，反射率和折射率等）的衍射屏，统称为光栅。

光栅常数: 每两条狭缝间距离d a b =+称为光栅常数。

习题七一、选择题1．在单缝衍射实验中，缝宽a = 0.2mm ，透镜焦距f = 0.4m ，入射光波长λ= 500nm ，则在距离中央亮纹中心位置2mm 处是亮纹还是暗纹？从这个位置看上去可以把波阵面分为几个半波带？ [ ]（A ）亮纹，3个半波带； （B ）亮纹，4个半波带； （C ）暗纹，3个半波带； （D ）暗纹，4个半波带。

答案：D解：沿衍射方向θ，最大光程差为336210sin 0.21010m=1000nm=20.4x a a f δθλ---⨯=≈=⨯⋅=，即22422λλδ=⨯⋅=⋅。

因此，根据单缝衍射亮、暗纹条件，可判断出该处是暗纹，从该方向上可分为4个半波带。

2．波长为632.8nm 的单色光通过一狭缝发生衍射。

已知缝宽为1.2mm ，缝与观察屏之间的距离为D =2.3m 。

则屏上两侧的两个第8级极小之间的距离x ∆为 [ ]（A ）1.70cm ； （B ）1.94cm ； （C ）2.18cm ； （D ）0.97cm 。

答案：B解：第 k 级暗纹条件为sin a k θλ=。

据题意有2tan 2sin 2k x D D Daλθθ∆=≈= 代入数据得9238632.8102 2.3 1.9410m=1.94cm 1.210x ---⨯⨯∆=⨯⨯=⨯⨯3．波长为600nm 的单色光垂直入射到光栅常数为2.5×10-3mm 的光栅上，光栅的刻痕与缝宽相等，则光谱上呈现的全部级数为 [ ]（A ）0、±1、±2、±3、±4； （B ）0、±1、±3； （C ）±1、±3； （D ）0、±2、±4。

答案：B解：光栅公式sin d k θλ=，最高级次为3max 62.510460010dk λ--⨯===⨯（取整数）。

又由题意知缺级条件2a bk k k a+''==，所以呈现的全部光谱级数为0、±1、±3（第2级缺，第4级接近90º衍射角，不能观看）。

11、波动光学光的衍射一、选择题(共15题)1.在单缝夫琅禾费衍射实验中波长为λ的单色光垂直入射到单缝上．对应于衍射角为30°的方向上，若单缝处波面可分成3个半波带，则缝宽度a等于(A) λ．(B) 1.5 λ．(C) 2 λ．(D) 3 λ．［］2.一束波长为λ的平行单色光垂直入射到一单Array缝AB上，装置如图．在屏幕D上形成衍射图样，如果P是中央亮纹一侧第一个暗纹所在的位置，则BC的长度为(A) λ / 2．(B) λ．(C) 3λ / 2 ．(D) 2λ．［］3.在夫琅禾费单缝衍射实验中，对于给定的入射单色光，当缝宽度变小时，除中央亮纹的中心位置不变外，各级衍射条纹(A) 对应的衍射角变小．(B) 对应的衍射角变大．(C) 对应的衍射角也不变．(D) 光强也不变．［］4.在单缝夫琅禾费衍射实验中，若增大缝宽，其他条件不变，则中央明条纹(A) 宽度变小．(B) 宽度变大．(C) 宽度不变，且中心强度也不变．(D) 宽度不变，但中心强度增大．［］5.在如图所示的单缝夫琅禾费衍射装置中，设中央明纹的衍射角范围很小．若使单缝宽度a 变为原来的23，同时使入射的单色光的波长λ变为原来的3 / 4，则屏幕C 上单缝衍射条纹中央明纹的宽度∆x 将变为原来的(A) 3 / 4倍． (B) 2 / 3倍．(C) 9 / 8倍． (D) 1 / 2倍．(E) 2倍． ［ ］ 6.λ在如图所示的单缝夫琅禾费衍射装置中，将单缝宽度a 稍梢变宽，同时使单缝沿y 轴正方向作微小平移(透镜屏幕位置不动)，则屏幕C 上的中央衍射条纹将(A) 变窄，同时向上移； (B) 变窄，同时向下移；(C) 变窄，不移动；(D) 变宽，同时向上移；(E) 变宽，不移． ［ ］ 7.一束平行单色光垂直入射在光栅上，当光栅常数(a + b )为下列哪种情况时(a 代表每条缝的宽度)，k =3、6、9 等级次的主极大均不出现？ (A) a ＋b =2 a ． (B) a ＋b =3 a ．(C) a ＋b =4 a ． (A) a ＋b =6 a ． ［ ］ 8.在光栅光谱中，假如所有偶数级次的主极大都恰好在单缝衍射的暗纹方向上，因而实际上不出现，那么此光栅每个透光缝宽度a 和相邻两缝间不透光部分宽度b 的关系为(A) a=21b ． (B) a=b ．(C) a=2b ． (D) a=3 b ． ［ ］λ9.测量单色光的波长时，下列方法中哪一种方法最为准确？(A) 双缝干涉． (B) 牛顿环 ．(C) 单缝衍射． (D) 光栅衍射． ［ ］ 10.波长λ=550 nm(1nm=10−9m)的单色光垂直入射于光栅常数d =2×10-4 cm 的平面衍射光栅上，可能观察到的光谱线的最大级次为(A) 2． (B) 3． (C) 4． (D) 5． ［ ］ 11.在双缝衍射实验中，若保持双缝S 1和S 2的中心之间的距离d 不变，而把两条缝的宽度a 略微加宽，则(A) 单缝衍射的中央主极大变宽，其中所包含的干涉条纹数目变少． (B) 单缝衍射的中央主极大变宽，其中所包含的干涉条纹数目变多． (C) 单缝衍射的中央主极大变宽，其中所包含的干涉条纹数目不变． (D) 单缝衍射的中央主极大变窄，其中所包含的干涉条纹数目变少．(E) 单缝衍射的中央主极大变窄，其中所包含的干涉条纹数目变多．［ ］ 12.某元素的特征光谱中含有波长分别为λ1＝450 nm 和λ2＝750 nm (1 nm ＝10-9 m)的光谱线．在光栅光谱中，这两种波长的谱线有重叠现象，重叠处λ2的谱线的级数将是(A) 2 ，3 ，4 ，5 ．．．．．． (B) 2 ，5 ，8 ，11．．．．．． (C) 2 ，4 ，6 ，8 ．．．．．．(D) 3 ，6 ，9 ，12．．．．．． ［ ］ 13.当单色平行光垂直入射时，观察单缝的夫琅禾费衍射图样．设0I 表示中央极大（主极大）的光强，1θ表示中央亮条纹的半角宽度．若只是把单缝的宽度增大为原来的3倍，其他条件不变，则(A) 0I 增大为原来的9倍，1sin θ减小为原来的 31．(B) 0I 增大为原来的3倍，1sin θ减小为原来的 31．(C) 0I 增大为原来的3倍，1sin θ增大为原来的3倍．(D) 0I 不变，1sin θ减小为原来的 31． ［ ］14.波长为0.168 nm (1 nm = 10-9 m)的X 射线以掠射角θ 射向某晶体表面时，在反射方向出现第一级极大，已知晶体的晶格常数为0.168 nm ，则θ 角为(A) 30°． (B) 45°．(C) 60°． (D) 90°． ［ ］ 15.X 射线射到晶体上，对于间距为d 的平行点阵平面，能产生衍射主极大的最大波长为 (A) d / 4． (B) d / 2．(C) d ． (D) 2d ． ［ ］二、填空题(共15题)1.在单缝夫琅禾费衍射实验中，波长为λ的单色光垂直入射在宽度a =5 λ的单缝上．对应于衍射角ϕ 的方向上若单缝处波面恰好可分成 5个半波带，则衍射角ϕ =___________________________． 2.如图所示在单缝的夫琅禾费衍射中波长为λ的单色光垂直入射在单缝上．若对应于会聚在P 点的衍射光线在缝宽a 处的波阵面恰好分成3个半波带，图中DB CD AC ==，则光线 1和2在P 点的相位差为___________．3.在单缝夫琅禾费衍射实验中波长为λ的单色光垂直入射在宽度为a =2λ的单缝上，对应于衍射角为30︒方向，单缝处的波面可分成的半波带数目为________个． 4.将波长为λ的平行单色光垂直投射于一狭缝上，若对应于衍射图样的第一级暗纹位置的衍射角的绝对值为θ，则缝的宽度等于_________． 5.波长为 600 nm 的单色平行光，垂直入射到缝宽为a=0.60 mm 的单缝上，缝后有一焦距f '=60 cm 的透镜，在透镜焦平面上观察衍射图样．则：中央明纹的宽度为_______，两个第三级暗纹之间的距离为______．(1 nm =10﹣9 m) 6.a λ在单缝夫琅禾费衍射示意图中，所画出的各Array条正入射光线间距相等，那末光线1与2在幕上P点上相遇时的相位差为______ P点应为_____ 点．7.测量未知单缝宽度a的一种方法是：用已知波长λ的平行光垂直入射在单缝上，在距单缝的距离为D处测出衍射花样的中央亮纹宽度为l(实验上应保证D≈103a，或D为几米)，则由单缝衍射的原理可标出a 与λ，D，l的关系为a =_ ___．8.波长为λ的单色光垂直投射于缝宽为a，总缝数为N，光栅常数为d的光栅上，光栅方程(表示出现主极大的衍射角ϕ应满足的条件)为___________．9.一束平行单色光垂直入射在一光栅上，若光栅的透明缝宽度a与不透明部分宽度b相等，则可能看到的衍射光谱的级次为________．10.若光栅的光栅常数d、缝宽a和入射光波长λ都保持不变，而使其缝数N增加，则光栅光谱的同级光谱线将变得___________．11.用平行的白光垂直入射在平面透射光栅上时，波长为λ1=440 nm的第3级光谱线将与波长为λ2=______nm的第2级光谱线重叠．(1 nm =10 –9 m)12.一双缝衍射系统，缝宽为a，两缝中心间距为d．若双缝干涉的第±4，±8，±12，±16，…级主极大由于衍射的影响而消失（即缺级），则d/ a的最大值为____ ____________．13.汽车两盏前灯相距l，与观察者相距S= 10 km．夜间人眼瞳孔直径d= 5.0 mm．人眼敏感波长为λ = 550 nm (1 nm = 10-9 m)，若只考虑人眼的圆孔衍射，则人眼可分辨出汽车两前灯的最小间距l = _________m．14.在通常亮度下，人眼瞳孔直径约为3 mm．对波长为550 nm的绿光，最小分辨角约为_______rad．(1 nm = 10-9 m)15.X射线入射到晶格常数为d的晶体中，可能发生布喇格衍射的最大波长为____________．三、计算题(共6题)1. （6分）在单缝的夫琅禾费衍射中，缝宽a =0.100 mm ，平行光垂直入射在单缝上，波长λ=500 nm ，会聚透镜的焦距f =1.00 m ．求中央亮纹旁的第一个亮纹的宽度∆x ． (1 nm =10–9 m)2. （5分）如图所示，设波长为λ的平面波沿与单缝平面法线成θ角的方向入射，单缝AB 的宽度为a ，观察夫琅禾费衍射．试求出各极小值(即各暗条纹)的衍射角ϕ．3. （5分）一束具有两种波长λ1和λ2的平行光垂直照射到一衍射光栅上，测得波长λ1的第三级主极大衍射角和λ2的第四级主极大衍射角均为30°．已知λ1=560 nm (1 nm= 10-9 m)，试求: (1) 光栅常数a ＋b(2) 波长λ24. （10分）波长λ=600nm(1nm=10﹣9m)的单色光垂直入射到一光栅上，测得第二级主极大的衍射角为30°，且第三级是缺级．(1) 光栅常数(a + b )等于多少？(2) 透光缝可能的最小宽度a 等于多少？(3) 在选定了上述(a + b )和a 之后，求在衍射角-π21＜ϕ＜π21范围内可能观察到的全部主极大的级次．5.（10分）以波长为λ = 500 nm (1 nm = 10-9 m)的单色平行光斜入射在光栅常数为d = 2.10 μm 、缝宽为a = 0.700 μm 的光栅上，入射角为i = 30.0°，求能看到哪几级光谱线．6. （5分）设汽车前灯光波长按λ = 550 nm (1 nm = 10-9 m)计算，两车灯的距离d = 1.22 m ，在夜间人眼的瞳孔直径为D = 5 mm ，试根据瑞利判据计算人眼刚能分辨上述两只车灯时，人与汽车的距离L ．11、波动光学 光的衍射 答案一、选择题（共15题） 1-5：D 、B 、B 、A 、D 、 6-10：C 、B 、B 、D 、B 、 11-15：D 、D 、A 、A 、D 二、填空题（共15题）1、答案：30°2、答案：π3、答案：24、答案：λ / sin θ5、答案：1.2 mm ；3.6 mm6、答案：2π 暗7、答案：2λD / l8、答案：d sin ϕ =k λ ( k =0，±1，±2,···) 9、答案：0，±1，±3，........ 10、答案：更窄更亮 11、答案：660nm 12、答案：413、答案：1.34m14、答案：2.24×10-4 rad 15、答案：2d三、计算题（共6题）1、解：单缝衍射第1个暗纹条件和位置坐标x 1为：a sin θ1 = λa f f f x /sin tg 111λθθ≈≈= (∵θ1很小) 2分单缝衍射第2个暗纹条件和位置坐标x 2为： a sin θ2 = 2λa f f f x /2sin tg 222λθθ≈≈= (∵θ2很小) 2分 单缝衍射中央亮纹旁第一个亮纹的宽度 ()a a f x x x //2121λλ-≈-=∆= f λ / a=1.00×5.00×10-7 / (1.00×10-4) m=5.00 mm 2分2、解：1、2两光线的光程差，在如图情况下为ϕθδsin sin a a BD CA -=-= 2分由单缝衍射极小值条件a (sin θ－sin ϕ ) = ± k λ k = 1,2,…… 2分 （未排除k = 0 的扣1分）得 ϕ = sin —1( ± k λ / a+sin θ ) k = 1,2,……(k ≠ 0) 1分3、解：(1) 由光栅衍射主极大公式得 ()1330sin λ=+ b acm 1036.330sin 341-⨯==+λb a 3分 (2) ()2430sin λ=+ b a()4204/30sin 2=+= b a λnm 2分4、解：(1) 由光栅衍射主极大公式得a +b =ϕλsin k =2.4×10-4 cm 3分(2) 若第三级不缺级，则由光栅公式得()λϕ3sin ='+b a由于第三级缺级，则对应于最小可能的a ，ϕ'方向应是单缝衍射第一级暗纹：两式比较，得 λϕ='sin aa = (a +b )/3=0.8×10-4 cm 3分(3)()λϕk b a =+sin ，(主极大) λϕk a '=sin ，(单缝衍射极小) (k ＇=1，2，3，......)L θ2 θ1 Cx 2 x 1 ∆x f因此 k =3，6，9，........缺级． 2分又因为k max =(a ＋b ) / λ=4, 所以实际呈现k=0，±1，±2级明纹．(k=±4 在π / 2处看不到．) 2分5、解：(1) 斜入射时的光栅方程λθk i d d =-sin sin ，k = 0，±1，±2，… 2分规定i 从光栅G 的法线n －n 起，逆时针方向为正；θ 从光栅G 的法线n －n 起，逆时针方向为正．(2) 对应于i = 30°，设θ = 90°， k = k max1，则有λ1max 30sin 90sin k d d =︒-︒ )30sin 90)(sin /(1max ︒-︒=d d k λ= 2.10取整 k max1 = 2． 2分 (3) 对应于i = 30°，设θ = -90°， k = k max2， 则有 λ2max 30sin )90sin(k d d =︒-︒-]30sin )90)[sin(/(2max ︒-︒-=d d k λ = - 6.30取整 k max1 = -6． 2分 (4) 但因 d / a = 3，所以，第-6，-3，… 级谱线缺级． 2分 (5) 综上所述，能看到以下各级光谱线： -5，-4，-2，-1，0，1，2，共7条光谱线． 2分6、解：人眼最小分辨角为 θr = 1.22 λ /D 2分汽车两前灯对人眼的张角 L d /≈'θ1分 人眼刚能分辨两灯时，θθ'=r ，或 d / L =1.22 λ /D∴ ==)22.1/(λDd L 9.09 km 2分d 屏 光栅 透镜11、波动光学光的衍射一、选择题(共15题)1.在单缝夫琅禾费衍射实验中波长为λ的单色光垂直入射到单缝上．对应于衍射角为30°的方向上，若单缝处波面可分成3个半波带，则缝宽度a等于(A) λ．(B) 1.5 λ．(C) 2 λ．(D) 3 λ．［］2.一束波长为λ的平行单色光垂直入射到一单Array缝AB上，装置如图．在屏幕D上形成衍射图样，如果P是中央亮纹一侧第一个暗纹所在的位置，则BC的长度为(A) λ / 2．(B) λ．(C) 3λ / 2 ．(D) 2λ．［］3.在夫琅禾费单缝衍射实验中，对于给定的入射单色光，当缝宽度变小时，除中央亮纹的中心位置不变外，各级衍射条纹(A) 对应的衍射角变小．(B) 对应的衍射角变大．(C) 对应的衍射角也不变．(D) 光强也不变．［］4.在单缝夫琅禾费衍射实验中，若增大缝宽，其他条件不变，则中央明条纹(A) 宽度变小．(B) 宽度变大．(C) 宽度不变，且中心强度也不变．(D) 宽度不变，但中心强度增大．［］5.在如图所示的单缝夫琅禾费衍射装置中，设中央明纹的衍射角范围很小．若使单缝宽度a 变为原来的23，同时使入射的单色光的波长λ变为原来的3 / 4，则屏幕C 上单缝衍射条纹中央明纹的宽度∆x 将变为原来的(A) 3 / 4倍． (B) 2 / 3倍．(C) 9 / 8倍． (D) 1 / 2倍．(E) 2倍． ［ ］ 6.λ在如图所示的单缝夫琅禾费衍射装置中，将单缝宽度a 稍梢变宽，同时使单缝沿y 轴正方向作微小平移(透镜屏幕位置不动)，则屏幕C 上的中央衍射条纹将(A) 变窄，同时向上移； (B) 变窄，同时向下移；(C) 变窄，不移动；(D) 变宽，同时向上移；(E) 变宽，不移． ［ ］ 7.一束平行单色光垂直入射在光栅上，当光栅常数(a + b )为下列哪种情况时(a 代表每条缝的宽度)，k =3、6、9 等级次的主极大均不出现？ (A) a ＋b =2 a ． (B) a ＋b =3 a ．(C) a ＋b =4 a ． (A) a ＋b =6 a ． ［ ］ 8.在光栅光谱中，假如所有偶数级次的主极大都恰好在单缝衍射的暗纹方向上，因而实际上不出现，那么此光栅每个透光缝宽度a 和相邻两缝间不透光部分宽度b 的关系为(A) a=21b ． (B) a=b ．(C) a=2b ． (D) a=3 b ． ［ ］λ9.测量单色光的波长时，下列方法中哪一种方法最为准确？(A) 双缝干涉． (B) 牛顿环 ．(C) 单缝衍射． (D) 光栅衍射． ［ ］ 10.波长λ=550 nm(1nm=10−9m)的单色光垂直入射于光栅常数d =2×10-4 cm 的平面衍射光栅上，可能观察到的光谱线的最大级次为(A) 2． (B) 3． (C) 4． (D) 5． ［ ］ 11.在双缝衍射实验中，若保持双缝S 1和S 2的中心之间的距离d 不变，而把两条缝的宽度a 略微加宽，则(A) 单缝衍射的中央主极大变宽，其中所包含的干涉条纹数目变少． (B) 单缝衍射的中央主极大变宽，其中所包含的干涉条纹数目变多． (C) 单缝衍射的中央主极大变宽，其中所包含的干涉条纹数目不变． (D) 单缝衍射的中央主极大变窄，其中所包含的干涉条纹数目变少．(E) 单缝衍射的中央主极大变窄，其中所包含的干涉条纹数目变多．［ ］ 12.某元素的特征光谱中含有波长分别为λ1＝450 nm 和λ2＝750 nm (1 nm ＝10-9 m)的光谱线．在光栅光谱中，这两种波长的谱线有重叠现象，重叠处λ2的谱线的级数将是(A) 2 ，3 ，4 ，5 ．．．．．． (B) 2 ，5 ，8 ，11．．．．．． (C) 2 ，4 ，6 ，8 ．．．．．．(D) 3 ，6 ，9 ，12．．．．．． ［ ］ 13.当单色平行光垂直入射时，观察单缝的夫琅禾费衍射图样．设0I 表示中央极大（主极大）的光强，1θ表示中央亮条纹的半角宽度．若只是把单缝的宽度增大为原来的3倍，其他条件不变，则(A) 0I 增大为原来的9倍，1sin θ减小为原来的 31．(B) 0I 增大为原来的3倍，1sin θ减小为原来的 31．(C) 0I 增大为原来的3倍，1sin θ增大为原来的3倍．(D) 0I 不变，1sin θ减小为原来的 31． ［ ］14.波长为0.168 nm (1 nm = 10-9 m)的X 射线以掠射角θ 射向某晶体表面时，在反射方向出现第一级极大，已知晶体的晶格常数为0.168 nm ，则θ 角为(A) 30°． (B) 45°．(C) 60°． (D) 90°． ［ ］ 15.X 射线射到晶体上，对于间距为d 的平行点阵平面，能产生衍射主极大的最大波长为 (A) d / 4． (B) d / 2．(C) d ． (D) 2d ． ［ ］二、填空题(共15题)1.在单缝夫琅禾费衍射实验中，波长为λ的单色光垂直入射在宽度a =5 λ的单缝上．对应于衍射角ϕ 的方向上若单缝处波面恰好可分成 5个半波带，则衍射角ϕ =___________________________． 2.如图所示在单缝的夫琅禾费衍射中波长为λ的单色光垂直入射在单缝上．若对应于会聚在P 点的衍射光线在缝宽a 处的波阵面恰好分成3个半波带，图中DB CD AC ==，则光线 1和2在P 点的相位差为___________．3.在单缝夫琅禾费衍射实验中波长为λ的单色光垂直入射在宽度为a =2λ的单缝上，对应于衍射角为30︒方向，单缝处的波面可分成的半波带数目为________个． 4.将波长为λ的平行单色光垂直投射于一狭缝上，若对应于衍射图样的第一级暗纹位置的衍射角的绝对值为θ，则缝的宽度等于_________． 5.波长为 600 nm 的单色平行光，垂直入射到缝宽为a=0.60 mm 的单缝上，缝后有一焦距f '=60 cm 的透镜，在透镜焦平面上观察衍射图样．则：中央明纹的宽度为_______，两个第三级暗纹之间的距离为______．(1 nm =10﹣9 m) 6.a λ在单缝夫琅禾费衍射示意图中，所画出的各Array条正入射光线间距相等，那末光线1与2在幕上P点上相遇时的相位差为______ P点应为_____ 点．7.测量未知单缝宽度a的一种方法是：用已知波长λ的平行光垂直入射在单缝上，在距单缝的距离为D处测出衍射花样的中央亮纹宽度为l(实验上应保证D≈103a，或D为几米)，则由单缝衍射的原理可标出a 与λ，D，l的关系为a =_ ___．8.波长为λ的单色光垂直投射于缝宽为a，总缝数为N，光栅常数为d的光栅上，光栅方程(表示出现主极大的衍射角ϕ应满足的条件)为___________．9.一束平行单色光垂直入射在一光栅上，若光栅的透明缝宽度a与不透明部分宽度b相等，则可能看到的衍射光谱的级次为________．10.若光栅的光栅常数d、缝宽a和入射光波长λ都保持不变，而使其缝数N增加，则光栅光谱的同级光谱线将变得___________．11.用平行的白光垂直入射在平面透射光栅上时，波长为λ1=440 nm的第3级光谱线将与波长为λ2=______nm的第2级光谱线重叠．(1 nm =10 –9 m)12.一双缝衍射系统，缝宽为a，两缝中心间距为d．若双缝干涉的第±4，±8，±12，±16，…级主极大由于衍射的影响而消失（即缺级），则d/ a的最大值为____ ____________．13.汽车两盏前灯相距l，与观察者相距S= 10 km．夜间人眼瞳孔直径d= 5.0 mm．人眼敏感波长为λ = 550 nm (1 nm = 10-9 m)，若只考虑人眼的圆孔衍射，则人眼可分辨出汽车两前灯的最小间距l = _________m．14.在通常亮度下，人眼瞳孔直径约为3 mm．对波长为550 nm的绿光，最小分辨角约为_______rad．(1 nm = 10-9 m)15.X射线入射到晶格常数为d的晶体中，可能发生布喇格衍射的最大波长为____________．三、计算题(共6题)1. （6分）在单缝的夫琅禾费衍射中，缝宽a =0.100 mm ，平行光垂直入射在单缝上，波长λ=500 nm ，会聚透镜的焦距f =1.00 m ．求中央亮纹旁的第一个亮纹的宽度∆x ． (1 nm =10–9 m)2. （5分）如图所示，设波长为λ的平面波沿与单缝平面法线成θ角的方向入射，单缝AB 的宽度为a ，观察夫琅禾费衍射．试求出各极小值(即各暗条纹)的衍射角ϕ．3. （5分）一束具有两种波长λ1和λ2的平行光垂直照射到一衍射光栅上，测得波长λ1的第三级主极大衍射角和λ2的第四级主极大衍射角均为30°．已知λ1=560 nm (1 nm= 10-9 m)，试求: (1) 光栅常数a ＋b(2) 波长λ24. （10分）波长λ=600nm(1nm=10﹣9m)的单色光垂直入射到一光栅上，测得第二级主极大的衍射角为30°，且第三级是缺级．(1) 光栅常数(a + b )等于多少？(2) 透光缝可能的最小宽度a 等于多少？(3) 在选定了上述(a + b )和a 之后，求在衍射角-π21＜ϕ＜π21范围内可能观察到的全部主极大的级次．5.（10分）以波长为λ = 500 nm (1 nm = 10-9 m)的单色平行光斜入射在光栅常数为d = 2.10 μm 、缝宽为a = 0.700 μm 的光栅上，入射角为i = 30.0°，求能看到哪几级光谱线．6. （5分）设汽车前灯光波长按λ = 550 nm (1 nm = 10-9 m)计算，两车灯的距离d = 1.22 m ，在夜间人眼的瞳孔直径为D = 5 mm ，试根据瑞利判据计算人眼刚能分辨上述两只车灯时，人与汽车的距离L ．11、波动光学 光的衍射 答案一、选择题（共15题） 1-5：D 、B 、B 、A 、D 、 6-10：C 、B 、B 、D 、B 、 11-15：D 、D 、A 、A 、D 二、填空题（共15题）1、答案：30°2、答案：π3、答案：24、答案：λ / sin θ5、答案：1.2 mm ；3.6 mm6、答案：2π 暗7、答案：2λD / l8、答案：d sin ϕ =k λ ( k =0，±1，±2,···) 9、答案：0，±1，±3，........ 10、答案：更窄更亮 11、答案：660nm 12、答案：413、答案：1.34m14、答案：2.24×10-4 rad 15、答案：2d三、计算题（共6题）1、解：单缝衍射第1个暗纹条件和位置坐标x 1为：a sin θ1 = λa f f f x /sin tg 111λθθ≈≈= (∵θ1很小) 2分单缝衍射第2个暗纹条件和位置坐标x 2为： a sin θ2 = 2λa f f f x /2sin tg 222λθθ≈≈= (∵θ2很小) 2分 单缝衍射中央亮纹旁第一个亮纹的宽度 ()a a f x x x //2121λλ-≈-=∆= f λ / a=1.00×5.00×10-7 / (1.00×10-4) m=5.00 mm 2分2、解：1、2两光线的光程差，在如图情况下为ϕθδsin sin a a BD CA -=-= 2分由单缝衍射极小值条件a (sin θ－sin ϕ ) = ± k λ k = 1,2,…… 2分 （未排除k = 0 的扣1分）得 ϕ = sin —1( ± k λ / a+sin θ ) k = 1,2,……(k ≠ 0) 1分3、解：(1) 由光栅衍射主极大公式得 ()1330sin λ=+ b acm 1036.330sin 341-⨯==+λb a 3分 (2) ()2430sin λ=+ b a()4204/30sin 2=+= b a λnm 2分4、解：(1) 由光栅衍射主极大公式得a +b =ϕλsin k =2.4×10-4 cm 3分(2) 若第三级不缺级，则由光栅公式得()λϕ3sin ='+b a由于第三级缺级，则对应于最小可能的a ，ϕ'方向应是单缝衍射第一级暗纹：两式比较，得 λϕ='sin aa = (a +b )/3=0.8×10-4 cm 3分(3)()λϕk b a =+sin ，(主极大) λϕk a '=sin ，(单缝衍射极小) (k ＇=1，2，3，......)L θ2 θ1 Cx 2 x 1 ∆x f因此 k =3，6，9，........缺级． 2分又因为k max =(a ＋b ) / λ=4, 所以实际呈现k=0，±1，±2级明纹．(k=±4 在π / 2处看不到．) 2分5、解：(1) 斜入射时的光栅方程λθk i d d =-sin sin ，k = 0，±1，±2，… 2分规定i 从光栅G 的法线n －n 起，逆时针方向为正；θ 从光栅G 的法线n －n 起，逆时针方向为正．(2) 对应于i = 30°，设θ = 90°， k = k max1，则有λ1max 30sin 90sin k d d =︒-︒ )30sin 90)(sin /(1max ︒-︒=d d k λ= 2.10取整 k max1 = 2． 2分 (3) 对应于i = 30°，设θ = -90°， k = k max2， 则有 λ2max 30sin )90sin(k d d =︒-︒-]30sin )90)[sin(/(2max ︒-︒-=d d k λ = - 6.30取整 k max1 = -6． 2分 (4) 但因 d / a = 3，所以，第-6，-3，… 级谱线缺级． 2分 (5) 综上所述，能看到以下各级光谱线： -5，-4，-2，-1，0，1，2，共7条光谱线． 2分6、解：人眼最小分辨角为 θr = 1.22 λ /D 2分汽车两前灯对人眼的张角 L d /≈'θ1分 人眼刚能分辨两灯时，θθ'=r ，或 d / L =1.22 λ /D∴ ==)22.1/(λDd L 9.09 km 2分d 屏 光栅 透镜。

第15章 光的衍射 习题解答1．为什么声波的衍射比光波的衍射更加显着？解：因为声波的波长远远大于光的波长，所以声波衍射比光波显着。

2．衍射的本质是什么？衍射和干涉有什么联系和区别？解：波的衍射现象是波在传播过程中经过障碍物边缘或孔隙时所发生的展衍现象．其实质是由被障碍物或孔隙的边缘限制的波阵面上各点发出的无数子波相互叠加而产生．而干涉则是由同频率、同方向及位相差恒定的两列波的叠加形成．3．什么叫半波带？单缝衍射中怎样划分半波带？对应于单缝衍射第三级明条纹和第四级暗条纹，单缝处波阵面各可分成几个半波带？解：半波带由单缝A 、B 首尾两点向ϕ方向发出的衍射线的光程差用2λ来划分．对应于第三级明条纹和第四级暗条纹，单缝处波阵面可分成7个和8个半波带． ∵由272)132(2)12(sin λλλϕ⨯=+⨯=+=k a4．在单缝衍射中，为什么衍射角ϕ愈大（级数愈大）的那些明条纹的亮度愈小？ 解：因为衍射角ϕ愈大则ϕsin a 值愈大，分成的半波带数愈多，每个半波带透过的光通量就愈小，而明条纹的亮度是由一个半波带的光能量决定的，所以亮度减小．5．若把单缝衍射实验装置全部浸入水中，衍射图样将发生怎样的变化？如果此时用公式),2,1(2)12(sin =+±=k k a λϕ来测定光的波长，问测出的波长是光在空气中的还是在水中的波长？ 解：当全部装置浸入水中时，由于水中波长变短，对应='='λϕk a sin n k λ，而空气中为λϕk a =sin ，∴ϕϕ'=sin sin n ，即ϕϕ'=n ，水中同级衍射角变小，条纹变密．如用)12(sin +±=k a ϕ2λ),2,1(⋅⋅⋅=k 来测光的波长，则应是光在水中的波长．(因ϕsin a 只代表光在水中的波程差)．6．单缝衍射暗纹条件与双缝干涉明纹的条件在形式上类似，两者是否矛盾？怎样说明？ 解：不矛盾．单缝衍射暗纹条件为k k a 2sin ==λϕ2λ，是用半波带法分析(子波叠加问题)．相邻两半波带上对应点向ϕ方向发出的光波在屏上会聚点一一相消，而半波带为偶数，故形成暗纹；而双缝干涉明纹条件为λθk d =sin ，描述的是两路相干波叠加问题，其波程差为波长的整数倍，相干加强为明纹．7．光栅衍射与单缝衍射有何区别？为何光栅衍射的明纹特别明亮而暗区很宽？ 解：光栅衍射是多缝干涉和单缝衍射的总效果．其明条纹主要取决于多缝干涉．光强与缝数2N 成正比，所以明纹很亮；又因为在相邻明纹间有)1(-N 个暗纹，而一般很大，故实际上在两相邻明纹间形成一片黑暗背景．8. 试指出当衍射光栅的光栅常数为下述三种情况时，哪些级次的衍射明纹缺级(1)2a b a +=；(2)3a b a +=；(3)4a b a +=解：由光栅明纹条件和单缝衍射暗纹条件同时满足时，出现缺级．即 可知，当k ab a k '+=时明纹缺级． (1)a b a 2=+时，⋅⋅⋅=,6,4,2k 偶数级缺级；(2)a b a 3=+时，⋅⋅⋅=,9,6,3k 级次缺级；(3)a b a 4=+，⋅⋅⋅=,12,8,4k 级次缺级．9．若以白光垂直入射光栅，不同波长的光将会有不同的衍射角。

《大学物理学》光的衍射自主学习材料（解答）一、选择题：11-4．在单缝夫琅和费衍射中，波长为λ的单色光垂直入射在宽度为3λ的单缝上，对应于衍射角30°方向，单缝处波阵面可分成的半波带数目为（ B ）(A ) 2个； (B ) 3个； (C ) 4个； (D ) 6个。

【提示：根据公式sin /2b k θλ=，可判断k =3】2．在单缝衍射实验中，缝宽b =0.2mm ，透镜焦距f =0.4m ，入射光波长λ=500nm ，则在距离中央亮纹中心位置2mm 处是亮纹还是暗纹？从这个位置看上去可以把波阵面分为几个半波带？（ D ）(A) 亮纹，3个半波带； (B) 亮纹，4个半波带；(C) 暗纹，3个半波带； (D) 暗纹，4个半波带。

【提示：根据公式sin /2b k θλ=⇒2x b k f λ=，可判断k =4，偶数，暗纹】 3．在夫琅和费单缝衍射实验中，对于给定的入射单色光，当缝宽度变宽，同时使单缝沿垂直于透镜光轴稍微向上平移时，则屏上中央亮纹将： （ C ）(A)变窄，同时向上移动； (B) 变宽，不移动；(C)变窄，不移动； (D) 变宽，同时向上移动。

【缝宽度变宽，衍射效果减弱；单缝位置上下偏移，衍射图样不变化】4．在夫琅和费单缝衍射实验中，对于给定的入射单色光，当缝宽度变小时，除中央亮纹的中心位置不变外，各级衍射条纹 （ B ）(A) 对应的衍射角变小； (B) 对应的衍射角变大；(C) 对应的衍射角也不变； (D) 光强也不变。

【见上题提示】5．在如图所示的夫琅和费单缝衍射实验装置中，S 为单缝，L 为凸透镜，C 为放在的焦平面处的屏。

当把单缝垂直于凸透镜光轴稍微向上平移时，屏幕上的衍射图样 （ C ）(A) 向上平移； (B) 向下平移；(C) 不动；(D) 条纹间距变大。

【单缝位置上下偏移，衍射图样不变化】 6．波长为500nm 的单色光垂直入射到宽为0.25 mm 的单缝上，单缝后面放置一凸透镜，凸透镜的焦平面上放置一光屏，用以观测衍射条纹，今测得中央明条纹一侧第三个暗条纹与另一侧第三个暗条纹之间的距离为12mm ，则凸透镜的焦距f 为： （ B ）(A) 2m ； (B) 1m ； (C) 0.5m ； (D) 0.2m 。

光的衍射(附答案)一. 填空题1. 波长入=500 nm (1 nm = 10 -9m)的单色光垂直照射到宽度a = 0.25 mm的单缝上，单缝后面放置一凸透镜，在凸透镜的焦平面上放置一屏幕，用以观测衍射条纹•今测得屏幕上中央明条纹之间的距离为 d = 12 mm，则凸透镜的焦距f为3_m .2. 在单缝夫琅禾费衍射实验中，设第一级暗纹的衍射角很小，若钠黄光( 入〜589 nm )中央明纹宽度为4.0 mm，贝U k ~442 nm (1 nm = 10-9m)的蓝紫色光的中央明纹宽度为3.0 mm .3. 平行单色光垂直入射在缝宽为a = 0.15 mm的单缝上，缝后有焦距为f = 400 mm的凸透镜，在其焦平面上放置观察屏幕.现测得屏幕上中央明纹两侧的两个第三级暗纹之间的距离为8 mm，则入射光的波长为500 nm (或5 X 410- mm).4. 当一衍射光栅的不透光部分的宽度b与透光缝宽度a满足关系b = 3 a时，衍射光谱中第±±…级谱线缺级.5. 一毫米内有500条刻痕的平面透射光栅，用平行钠光束与光栅平面法线成30角入射，在屏幕上最多能看到第5级光谱.6. 用波长为入的单色平行红光垂直照射在光栅常数d = 2 pm (1 m = 10-6m)的光栅上，用焦距f = 0.500 m的透镜将光聚在屏上，测得第一级谱线与透633nm.7. 一会聚透镜，直径为3 cm，焦距为20 cm .照射光波长550nm .为了可以分辨，两个远处的点状物体对透镜中心的张角必须不小于 2.24 x i0-5rad .这时在透镜焦平面上两个衍射图样中心间的距离不小于 4.47 m .8. 钠黄光双线的两个波长分别是589.00 nm和589.59 nm (1 nm = 10 -9m), 若平面衍射光栅能够在第二级光谱中分辨这两条谱线，光栅的缝数至少是500.9. 用平行的白光垂直入射在平面透射光栅上，波长为21= 440 nm的第3级光谱线将与波长为2=660 nm的第2级光谱线重叠(1 nm = 10 -9m).10. X射线入射到晶格常数为d的晶体中，可能发生布拉格衍射的最大波长为2d.二.计算题11. 在某个单缝衍射实验中，光源发出的光含有两种波长入和2，垂直入射于单缝上.假如入的第一级衍射极小与2的第二级衍射极小相重合，试问：(1) 这两种波长之间有何关系？(2)在这两种波长的光所形成的衍射图样中，是否还有其它极小相重合？解：(1)由单缝衍射暗纹公式得a sin a= 1 入 a sin Q = 2 2由题意可知Q= Q, sin Q= sin &代入上式可得2= 2 2(2) a sin Q = k12=2 k12 (k1=1,2,…)sin Q = 2 k12/ aa sin &= k2 A (k2=1,2,…)sin(2= 2 k2 A/ a若k2= 2 k i,贝U e i= 即A的任一k i级极小都有A的2 k i级极小与之重合. 12. 在单缝的夫琅禾费衍射中，缝宽a = 0.100 mm，平行光垂直如射在单缝上，波长A= 500 nm，会聚透镜的焦距f = 1.00 m .求中央亮纹旁的第一个亮纹的宽度A x.解：单缝衍射第1个暗纹条件和位置坐标X i为a sin d = AX1 = f tan d ~f sin d ~f A/ a (v d 很小)单缝衍射第2个暗纹条件和位置坐标X2为a sin d= 2 AX2 = f tan d ~f sin d~2 f A/ a (v d很小)单缝衍射中央亮纹旁第一个亮纹的宽度7 4A x1 = X2 - X1 ~f (2 A/ a - A a)= f A/ a= 1.00X5.00X10" /(1.00 X10" ) m=5.00mm .13. 在单缝夫琅禾费衍射中，垂直入射的光有两种波长，A= 400 nm，A= 760nm (1 nm = 10 "9m).已知单缝宽度a = 1.0 X10-2cm，透镜焦距f = 50 cm .(1) 求两种光第一级衍射明纹中心间的距离.(2) 若用光栅常数a = 1.0X10-3cm的光栅替换单缝，其它条件和上一问相同，求两种光第一级主极大之间的距离.解：(1)由单缝衍射明纹公式可知1 1a sin$= (2 k + 1) A= 2 A (取k = 1)1 3a sin礎=^ (2 k + 1) A= ? Atan $ = x1 / f，tan 心=x1 / fsin 帀 ~tan 召，sin 血 ~tan 心由于3所以治=㊁f入/ a3x2= 2 f 入/ a则两个第一级明纹之间距为3A x1 = x2 - x1 = 2 f AA/ a = 0.27 cm(2)由光栅衍射主极大的公式d sin召=k入=1入d sin &= k A= 1 A且有sin © = tan ©二 x / f所以A x1= x2 - x1 = f A A/ a = 1.8 cm14. 一双缝缝距d = 0.40 mm，两缝宽度都是a = 0.080 mm，用波长为A= 480 nm (1nm = 10 "m)的平行光垂直照射双缝，在双缝后放一焦距 f = 2.0 m 的透镜.求：(1)在透镜焦平面的屏上，双缝干涉条纹的间距I; (2)在单缝衍射中央亮纹范围内的双缝干涉数目N和相应的级数.解：双缝干涉条纹(1)第k级亮纹条件：d sin B= k A第k 级亮条纹位置：X1= f tan 6 ~f sin d ~k f A/ d相邻两亮纹的间距：3A x= X k+1 - X k = (k + 1) f A d - k A/ d = f A/ d = 2.4 X10" m = 2.4 mm ⑵单缝衍射第一暗纹：a sin 6= A单缝衍射中央亮纹半宽度：A = f tan 6 ~f sin 6 ~k f A d = 12 mmA x0/ A x = 5•••双缝干涉第i5级主极大缺级.•••在单缝衍射中央亮纹范围内，双缝干涉亮纹数目N = 9分别为k = 0, ±,吃，±3, ±4级亮纹或根据d / a = 5指出双缝干涉缺第i5级主极大，同样可得出结论。

\L (B)变宽，不移动(D)变窄，不移动=3.64 ,所以 = 3。

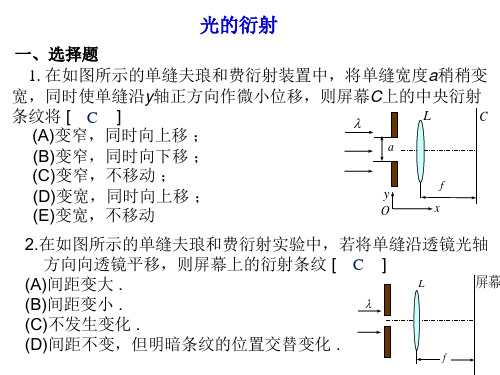

《大学物理(下)》作业 No ・2 光的衍射(机械)一选择题1.在如图所示的夫琅和费衍射装置中，将单缝宽度a 稍稍变窄， 同时使会聚透镜L 沿y 轴正方向作微小位移，则屏幕C 上的中央 衍射条纹将 (A) 变宽，同时向上移动 (C)变窄，同时向上移动 ［参考解］2 一级暗纹衍射条件：a sin % = Z ,所以中央明纹宽度心中=2/ tan © « 2/ sin= 2/ —。

a衍射角0 = 0的水平平行光线必汇聚于透镜主光轴上，故中央明纹向上移动。

2.在单缝的夫琅和费衍射实验中，若将单缝沿透镜主光轴方向向透镜平移，则屏幕上的衍射条纹(A)间距变大 (C)不发生变化 (B)间距变小(D)间距不变，但明纹的位置交替变化［C ］［参考解］单缝沿透镜主光轴方向或沿垂直透镜主光轴的方向移动并不会改变入射到透镜的平行光线的 衍射角，不会引起衍射条纹的变化。

3.波长1=55()0入的单色光垂直入射于光栅常数d=2X10-4cm 的平面衍射光栅上，可能观察到的光 谱线的最大级次为(A) 2(B) 3 (C) 4(D) 5 ［B ］［参考解］ 7T由光栅方程dsin (p = +kA 及衍射角—可知，观察屏可能察到的光谱线的最大级次 2d 2x10" < —= --------------- 2 5500x10"°4.在双缝衍射实验中，若保持双缝Si 和S2的中心之间距离不变，把两条缝的宽度a 略微加宽，则(A) 单缝衍射的中央主极大变宽，其中包含的干涉条纹的数目变少；(B) 单缝衍射的中央主极大变窄，其中包含的干涉条纹的数目不变；(C) 单缝衍射的中央主极大变窄，其中包含的干涉条纹的数目变多；(D) 单缝衍射的中央主极大变窄，其中包含的干涉条纹的数目变少。

［参考解］参考第一题解答可知单缝衍射的中央主极大变窄，而光栅常数不变，则由光栅方程可知干涉条纹间距不变，故其中包含的干涉条纹的数目变少。

第十七章 光的衍射17－1 波长为700nm 的红光正入射到一单缝上，缝后置一透镜，焦距为0.70m ，在透镜焦距处放一屏，若屏上呈现的中央明条纹的宽度为2mm ，问该缝的宽度是多少？假定用另一种光照射后，测得中央明条纹的宽度为1.5mm ，求该光的波长。

解：单缝衍射中央明条纹的宽度为afx λ2=∆m xf a 739109.4102107007.022---⨯=⨯⨯⨯⨯=∆=λfx a2∆=λ代入数据得 nm 5257.02105.1109.437=⨯⨯⨯=--λ17－2一单缝用波长为λ1和λ2的光照明，若λ1的第一级衍射极小与λ2的第二级衍射极小重合。

问（1）这两种波长的关系如何？（2）所形成的衍射图样中是否还有其它极小重合？ 解：（1）单缝衍射极小条件为λθk a =sin依题意有 212λλ= （2）依题意有11sin λθk a = 22sin λθk a =因为212λλ=，所以得所形成的衍射图样中还有其它极小重合的条件为212k k =17－3 有一单缝，缝宽为0.1mm ，在缝后放一焦距为50cm 的汇聚透镜，用波长为546.1nm 的平行光垂直照射单缝，试求位于透镜焦平面处屏上中央明纹的宽度。

解：单缝衍射中央明条纹的宽度为af x λ2=∆代入数据得mm x 461.5101.0101.54610502392=⨯⨯⨯⨯=∆---17－4 用波长为632.8nm 的激光垂直照射单缝时，其夫琅禾费衍射图样第一极小与单缝法线的夹角为50，试求该缝宽。

解：单缝衍射极小的条件λθk a =sin依题意有m a μλ26.70872.0108.6325sin 9=⨯==-17－5 波长为20m 的海面波垂直进入宽50m 的港口。

在港内海面上衍射波的中央波束的角宽是多少？解：单缝衍射极小条件为λθk a =sin依题意有 0115.234.0sin52sin20sin 50===→=--θθ中央波束的角宽为0475.2322=⨯=θ17－6 一单色平行光垂直入射一单缝，其衍射第3级明纹位置恰与波长为600nm 的单色光垂直入射该缝时衍射的第2级明纹位置重合，试求该单色光的波长。
