(完整版)《电工基础》练习及答案(2.简单直流电路)

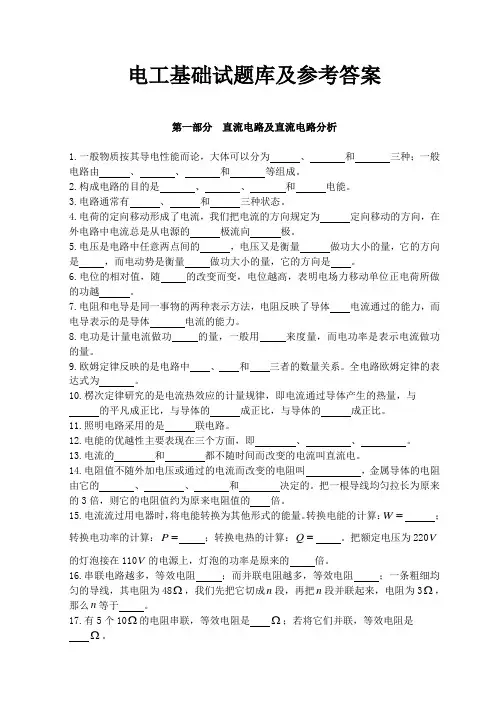

电工基础试题库及参考答案第一部分 直流电路及直流电路分析1.一般物质按其导电性能而论，大体可以分为 、 和 三种；一般电路由 、 、 和 等组成。

2.构成电路的目的是 、 、 和 电能。

3.电路通常有 、 和 三种状态。

4.电荷的定向移动形成了电流，我们把电流的方向规定为 定向移动的方向，在外电路中电流总是从电源的 极流向 极。

5.电压是电路中任意两点间的 ，电压又是衡量 做功大小的量，它的方向是 ，而电动势是衡量 做功大小的量，它的方向是 。

6.电位的相对值，随 的改变而变，电位越高，表明电场力移动单位正电荷所做的功越 。

7.电阻和电导是同一事物的两种表示方法，电阻反映了导体 电流通过的能力，而电导表示的是导体 电流的能力。

8.电功是计量电流做功 的量，一般用 来度量，而电功率是表示电流做功 的量。

9.欧姆定律反映的是电路中 、 和 三者的数量关系。

全电路欧姆定律的表达式为 。

10.楞次定律研究的是电流热效应的计量规律，即电流通过导体产生的热量，与 的平凡成正比，与导体的 成正比，与导体的 成正比。

11.照明电路采用的是 联电路。

12.电能的优越性主要表现在三个方面，即 、 、 。

13.电流的 和 都不随时间而改变的电流叫直流电。

14.电阻值不随外加电压或通过的电流而改变的电阻叫 ，金属导体的电阻由它的 、 、 和 决定的。

把一根导线均匀拉长为原来的3倍，则它的电阻值约为原来电阻值的 倍。

15.电流流过用电器时，将电能转换为其他形式的能量。

转换电能的计算：=W ；转换电功率的计算：=P ；转换电热的计算：=Q 。

把额定电压为220V 的灯泡接在110V 的电源上，灯泡的功率是原来的 倍。

16.串联电路越多，等效电阻 ；而并联电阻越多，等效电阻 ；一条粗细均匀的导线，其电阻为48Ω，我们先把它切成n 段，再把n 段并联起来，电阻为3Ω，那么n 等于 。

17.有5个10Ω的电阻串联，等效电阻是 Ω；若将它们并联，等效电阻是 Ω。

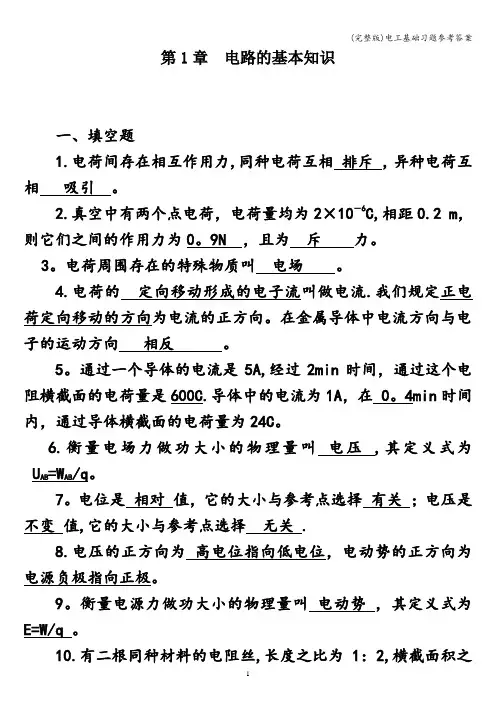

第1章电路的基本知识一、填空题1.电荷间存在相互作用力,同种电荷互相排斥，异种电荷互相吸引。

2.真空中有两个点电荷，电荷量均为2×10－6C,相距0.2 m，则它们之间的作用力为0。

9N ，且为斥力。

3。

电荷周围存在的特殊物质叫电场。

4.电荷的定向移动形成的电子流叫做电流.我们规定正电荷定向移动的方向为电流的正方向。

在金属导体中电流方向与电子的运动方向相反。

5。

通过一个导体的电流是5A,经过2min时间，通过这个电阻横截面的电荷量是600C.导体中的电流为1A，在 0。

4min时间内，通过导体横截面的电荷量为24C。

6.衡量电场力做功大小的物理量叫电压,其定义式为U AB=W AB/q。

7。

电位是相对值，它的大小与参考点选择有关；电压是不变值,它的大小与参考点选择无关 .8.电压的正方向为高电位指向低电位，电动势的正方向为电源负极指向正极。

9。

衡量电源力做功大小的物理量叫电动势，其定义式为E=W/q 。

10.有二根同种材料的电阻丝,长度之比为1：2,横截面积之比为2：3，则它们的电阻之比是 3:4 。

11.一段导线的电阻值为R，若将其对折合并成一条新导线，其阻值为 R/4 。

12.部分电路欧姆定律告诉我们，在某段纯电阻电路中，电路中的电流I与电阻两端的电压U成正比，与电阻R成反比，其表达式为 I=U/R 。

13。

全电路欧姆定律告诉我们，闭合电路中的电流与电源电动势成正比，与电路的总电阻成反比,其表达式为 I=E/(R+r）。

14.电源电动势E=4.5 V，内阻r=0.5Ω，负载电阻R=4Ω，则电路中的电流I＝ 1A ，路端电压U＝ 4V .15。

电流在单位时间内所做的功叫做电功率。

电源电动势所供给的功率，等于电源内阻和负载电阻所消耗的功率之和.16.额定值为“220V 40W”的白炽灯，灯丝的热态电阻为1210Ω。

如果把它接到110 V的电源上，它实际消耗的功率为 10W 。

17.有一只标有“1kΩ10W”的电阻，允许通过的最大电流是0.1A ,允许加在它两端的最大电压是 100V 。

模块一电路基础及简单直流电路课题一熟悉电路基础知识填空题：（请将正确答案填在空白处）1.电源负载开关连接导线2.电荷有规则的定向移动正电荷3. 0.12 1204．电路中任意两点之间的电位差称为两点之间的电压5.导体绝缘体半导体6.通过导体的电流电压7. 越小8.标称阻值额定功率允许偏差9. 交流电压最高挡10. 含有电源的闭合电路内电路外电路11. 开路通路12.电源的电动势13. 大负载小负载14. 115.满载轻载过载16．外电阻等于电源的内阻选择题：（请在下列选项中选择一个正确答案并填在括号内）1.C2. B3. D4. A5. C判断题：（判断正误并在括号内填√或×）1.√2.√3.×4.×5. ×6.√7.×8.×9.× 10.√ 11.√ 12.× 13.√简答题：1.电路的作用主要有两个方面：一是可以进行电能的传输、分配和转换，例如供电线路可以把发电厂发出的电能传输到远处的负载，再由负载将电能转换成其他形式的能；二是可以实现电信号的产生、传递和处理。

2.（略）3.电流大小的定义：单位时间内通过导体横截面的电荷的多少。

在直流电路中，若在时间t内通过导体横截面的电量为Q，则电流的大小为：因此，电流的大小与时间和电荷量有关。

4.直流电是方向不随时间变化的电流，但大小可能会发生变化，如脉动直流电；交流电流是指大小和方向都随着时间的变化而变化的。

5.6.①电位是相对量，随着参考点的改变而改变；电压是绝对量，与参考点的选择无关。

②电压就是两点之间的电位差，所以电位相同的各点间的电位差为零，电流也为零。

7.电阻为5Ω。

8.测量时，将转换开关转到交流电压挡，测量交流电压不分正、负极，所需量程由被测电压高低来确定，如电压不知，也需从高到低逐级调到合适的挡位。

9.部分电路欧姆定律：在部分电路中，通过电阻的电流与电阻两端的电压成正比，与电阻成反比。

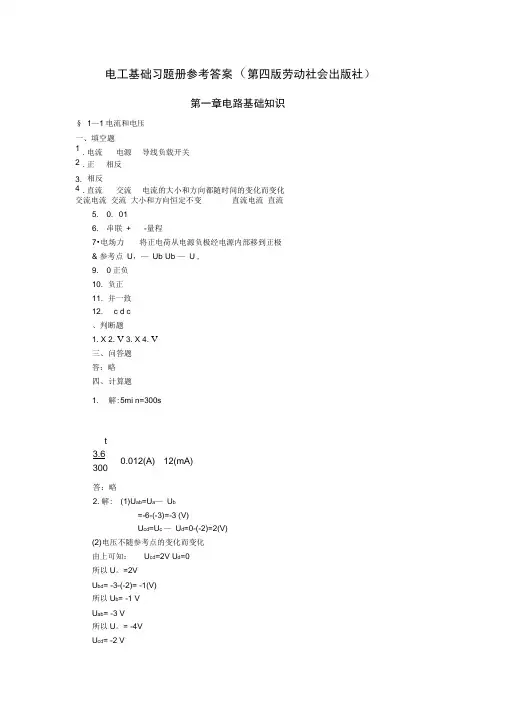

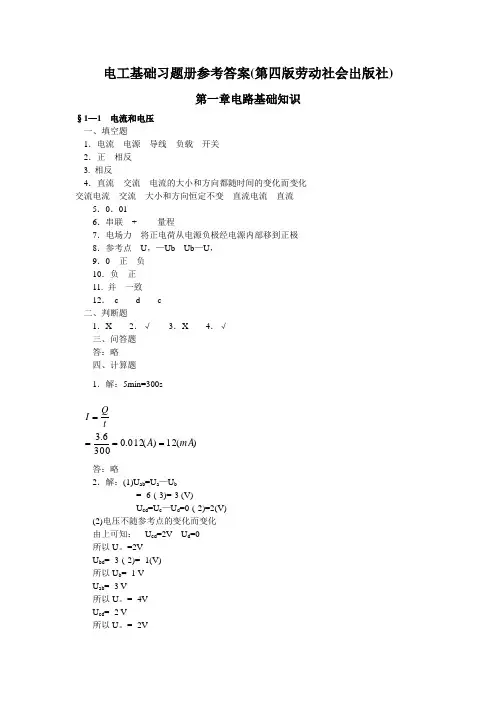

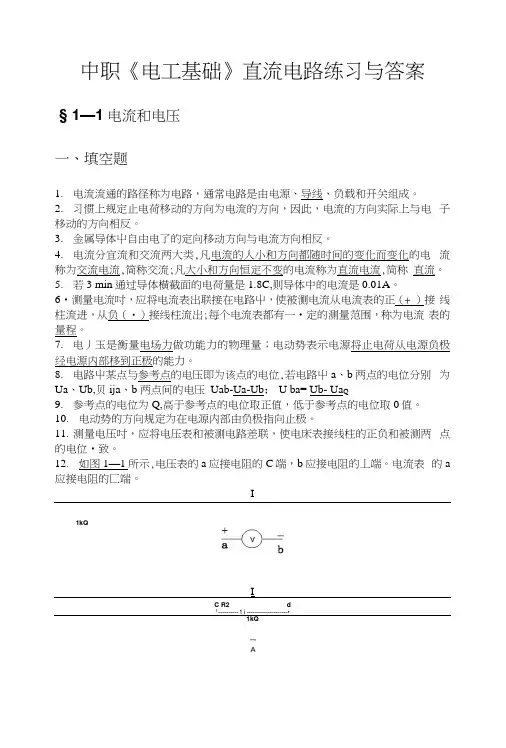

中职《电工基础》直流电路练习与答案§ 1—1电流和电压一、填空题1.电流流通的路径称为电路，通常电路是由电源、导线、负载和开关组成。

2.习惯上规定止电荷移动的方向为电流的方向，因此，电流的方向实际上与电子移动的方向相反。

3.金属导体屮自由电了的定向移动方向与电流方向相反。

4.电流分宜流和交流两大类,凡电流的人小和方向都随时间的变化而变化的电流称为交流电流,简称交流;凡大小和方向恒定不变的电流称为直流电流,简称直流。

5.若3 min通过导体横截面的电荷量是1.8C,则导体中的电流是0.01A。

6•测量电流吋，应将电流表出联接在电路屮，使被测电流从电流表的正（+ ）接线柱流进，从负（・）接线柱流岀;每个电流表都有一•定的测量范围，称为电流表的量程。

7.电丿玉是衡量电场力做功能力的物理量；电动势表示电源将止电荷从电源负极经电源内部移到正极的能力。

8.电路屮某点与参考点的电压即为该点的电位,若电路屮a、b两点的电位分别为Ua、Ub,贝ija、b 两点间的电压Uab-Ua-Ub； U ba= Ub- Ua Q9.参考点的电位为Q,高于参考点的电位取正值，低于参考点的电位取0值。

10.电动势的方向规定为在电源内部由负极指向止极。

11.测量电压吋，应将电压表和被测电路差联，使电床表接线柱的正负和被测两点的电位•致。

12.如图1—1所示,电压表的a应接电阻的C端，b应接电阻的丄端。

电流表的a 应接电阻的匚端。

I1kQIC R2 d1---------- 1 i -------------------- •二、判断题1.导体屮的电流由电子流形成，故电子流动的方向就是电流的方向。

(X)2.电源电动势的大小由电源本身性质所决定，与外电路无关。

(/)3.电压和电位都随参考点的变化而变化。

(X)4.我们规定自负极通过电源内部指向正极的方向为电动势的方向。

(丿)三、问答题1.电路主要由哪些部分组成?它们的主要功能是什么？答：屯路主要由电源、负载、导线和开关组成。

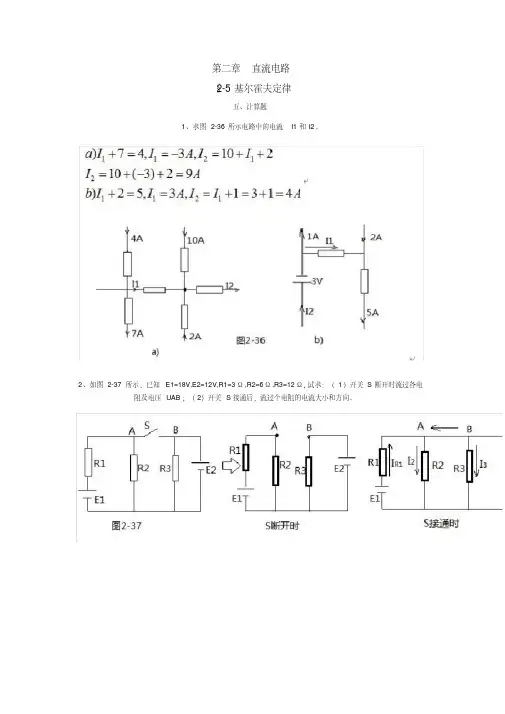

第二章直流电路§2-5基尔霍夫定律五、计算题1、求图2-36所示电路中的电流I1和I2。

2、如图2-37所示，已知E1=18V,E2=12V,R1=3Ω,R2=6Ω,R3=12Ω，试求：（1）开关S断开时流过各电阻及电压UAB；（2）开关S接通后，流过个电阻的电流大小和方向。

3、列出图2-38中A、B两回路的电压方程式。

4、如图2-39所示的三极管偏置电路中E、Rb、RC为已知数，写出Ib、Ic的表达式。

§2-6支路电流法四、计算题1、用支路电流法求图2-41中的歌支路电流。

已知E1=130V,E2=117VR1=1Ω,R2=0.6ΩR3=24Ω。

2、在图2-42中，已知R1=5Ω,R2=1Ω,R3=10Ω,R4=5,E1=10V,E2=6V,试用支路电流法求个支路电流。

3、用支路电流法列出图2-43所示各支路电流的方程式。

§2-7网孔电流法四、计算题1、用网孔电流法列出求解图2-42所示各支路电流的方程式。

2、试用网孔电流法求解图2-44所示电路的各支路电流。

3、用网孔电流法求图2-45所示电路中的支路电流。

§2-8 节点电压法三、计算题1、用节点电压法求解图2-45电路中各支路电流。

2、用节点电压法计算图2-46中A点电位。

3、在图2-47中，已知R1=R2=10KΩ，E1=5V,E2=7V,E3=8V,用节点电压法求当开关S断开或闭合时，R2两端的电压及流过R2的电流。

§2-9叠加原理四、计算题1、用叠加原理计算2-41电路中的各支路电流（已知条件不变）。

2、用叠加原理计算2-50中各支路的电流。

3、电动势为10v,内阻为1Ω的电源共有2组，并联后一只蓄电池内部极板短路（被短路的电源电动势为2V ），则负载电流又为多少？§2-10戴维南定理四、计算题1、在图2-54中，已知E1=12V,R1=0.5Ω,E2=6V,R2=1.5, R=5 ,用戴维南定理求流过R电流。

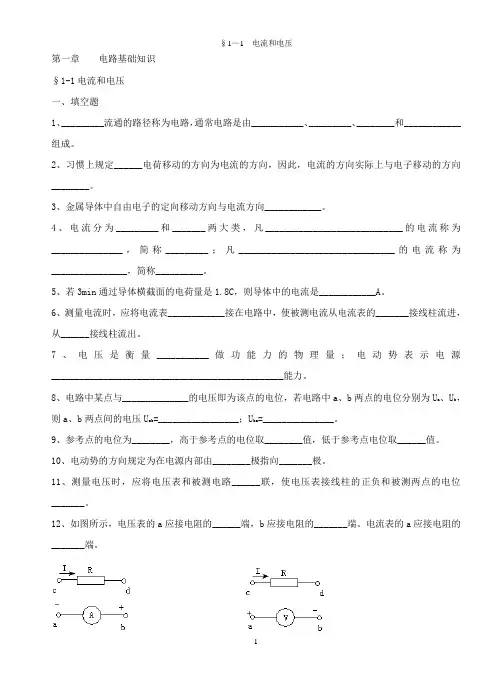

第一章电路基础知识§1-1电流和电压一、填空题1、_________流通的路径称为电路，通常电路是由___________、_________、________和____________组成。

2、习惯上规定______电荷移动的方向为电流的方向，因此，电流的方向实际上与电子移动的方向________。

3、金属导体中自由电子的定向移动方向与电流方向____________。

4、电流分为_________和_______两大类，凡_____________________________的电流称为_______________，简称_________；凡_________________________________的电流称为________________，简称__________。

5、若3min通过导体横截面的电荷量是1.8C，则导体中的电流是____________A。

6、测量电流时，应将电流表____________接在电路中，使被测电流从电流表的_______接线柱流进，从______接线柱流出。

7、电压是衡量___________做功能力的物理量；电动势表示电源_________________________________________________能力。

8、电路中某点与______________的电压即为该点的电位，若电路中a、b两点的电位分别为U a、U b，则a、b两点间的电压U ab=_________________；U ba=_______________。

9、参考点的电位为________，高于参考点的电位取________值，低于参考点电位取______值。

10、电动势的方向规定为在电源内部由________极指向_______极。

11、测量电压时，应将电压表和被测电路______联，使电压表接线柱的正负和被测两点的电位_______。

12、如图所示，电压表的a应接电阻的______端，b应接电阻的_______端。

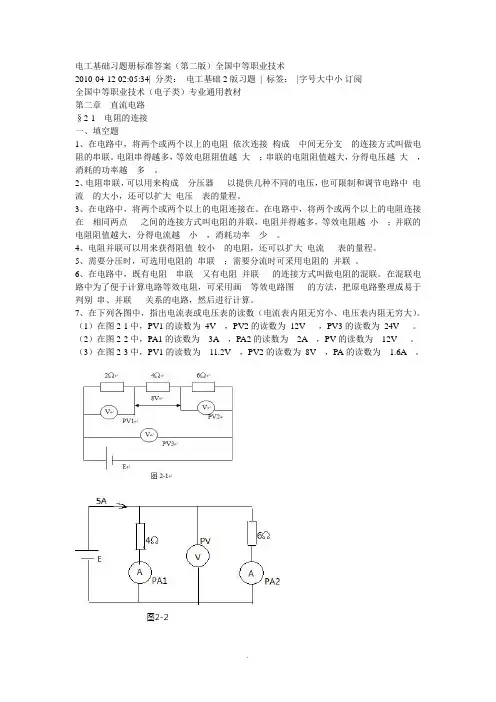

电工基础习题册标准答案（第二版）全国中等职业技术2010-04-12 02:05:34| 分类：电工基础2版习题| 标签：|字号大中小订阅全国中等职业技术（电子类）专业通用教材第二章直流电路§2-1 电阻的连接一、填空题1、在电路中，将两个或两个以上的电阻依次连接构成中间无分支的连接方式叫做电阻的串联。

电阻串得越多，等效电阻阻值越大；串联的电阻阻值越大，分得电压越大，消耗的功率越多。

2、电阻串联，可以用来构成分压器以提供几种不同的电压，也可限制和调节电路中电流的大小，还可以扩大电压表的量程。

3、在电路中，将两个或两个以上的电阻连接在、在电路中，将两个或两个以上的电阻连接在相同两点之间的连接方式叫电阻的并联，电阻并得越多，等效电阻越小；并联的电阻阻值越大，分得电流越小，消耗功率少。

4、电阻并联可以用来获得阻值较小的电阻，还可以扩大电流表的量程。

5、需要分压时，可选用电阻的串联；需要分流时可采用电阻的并联。

6、在电路中，既有电阻串联又有电阻并联的连接方式叫做电阻的混联。

在混联电路中为了便于计算电路等效电阻，可采用画等效电路图的方法，把原电路整理成易于判别串、并联关系的电路，然后进行计算。

7、在下列各图中，指出电流表或电压表的读数（电流表内阻无穷小、电压表内阻无穷大）。

（1）在图2-1中，PV1的读数为4V ，PV2的读数为12V ，PV3的读数为24V 。

（2）在图2-2中，PA1的读数为3A ，PA2的读数为2A ，PV的读数为12V 。

（3）在图2-3中，PV1的读数为11.2V ，PV2的读数为8V ，PA的读数为 1.6A 。

二、判断并改错1、在电阻的串联电路中，总电阻上的电压一定大于其中任何一个电阻上的电压。

（√）2、电阻并联后的总电阻一定小于其中任何一个电阻的阻值。

（√）3、在串联电路中，电阻串得越多，消耗的功率越大；在并联电路中，电阻并联得越多，消耗的功率越小。

（×）4、功率大的电灯一定比功率小的电灯亮。

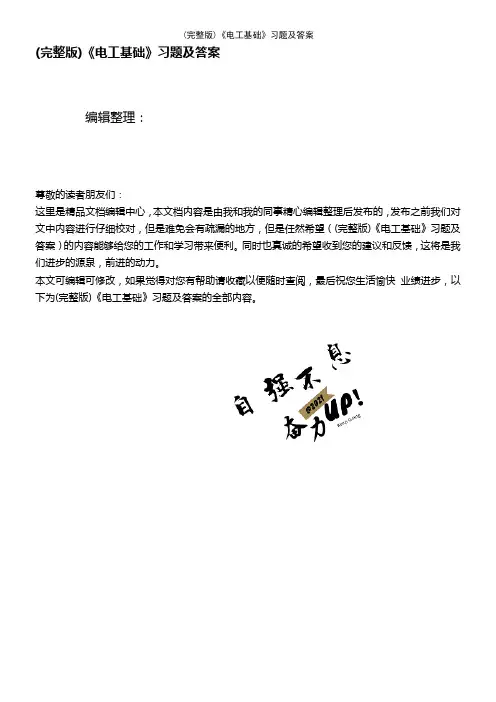

(完整版)《电工基础》习题及答案编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（(完整版)《电工基础》习题及答案）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为(完整版)《电工基础》习题及答案的全部内容。

（完整版)《电工基础》习题及答案编辑整理:张嬗雒老师尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布到文库，发布之前我们对文中内容进行仔细校对,但是难免会有疏漏的地方，但是我们任然希望（完整版）《电工基础》习题及答案这篇文档能够给您的工作和学习带来便利.同时我们也真诚的希望收到您的建议和反馈到下面的留言区,这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请下载收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为 <(完整版)《电工基础》习题及答案> 这篇文档的全部内容。

习题一一、判断题1．负载在额定功率下的工作状态叫满载。

（ √ ）2．电流方向不随时间而变化的电流叫稳恒电流。

（ × )3．如果把一个6V 的电源正极接地,则其负极为—6V 。

（ √ ）4．电路中某点的电位值与参考点的选择无关。

（ × ）5．电路中某两点间电压的正负，就是指这两点电位的相对高低。

（ √ ）6．导体的长度增大一倍，则其电阻也增大一倍。

（ √ ）7．电源电动势的大小由电源本身性质决定，与外电路无关。

（√ ）8．公式R U I /=可以写成I U R /=,因此可以说导体的电阻与它两端的电压成正比，与通过它的电流成反比.（ × ）9．在电源电压一定的情况下，负载大就是指 大负载。
