矿井自动化控制系统教学内容

矿井自动化系统培训课件矿井自动化系统培训课件矿井自动化系统是现代矿井生产中不可或缺的一部分。

它通过自动化技术和设备的应用，实现对矿井生产过程的监控、控制和管理，提高了生产效率、降低了劳动强度，确保了矿井生产的安全性和稳定性。

为了更好地了解和掌握矿井自动化系统的原理和操作技术，我们开设了这门矿井自动化系统培训课程。

在这门课程中，我们将从矿井自动化系统的基本概念开始介绍。

矿井自动化系统是指通过计算机、传感器、执行器等设备组成的一套自动化控制系统，用于对矿井生产过程进行监控和控制。

它可以实现对矿井通风、排水、输送、采掘等环节的自动化控制，提高生产效率和安全性。

接下来，我们将详细介绍矿井自动化系统的组成和工作原理。

矿井自动化系统主要由硬件和软件两部分组成。

硬件包括计算机、传感器、执行器等设备，用于采集和处理矿井生产过程中的各种信息，并控制相关设备的运行。

软件则是通过编程实现对矿井自动化系统的控制和管理。

在课程的后半部分，我们将重点介绍矿井自动化系统的操作技术。

学员们将学习如何使用矿井自动化系统进行数据采集和监控，如何进行故障诊断和维护，以及如何进行系统优化和改进。

通过实际操作和案例分析，学员们将更好地理解和掌握矿井自动化系统的操作技术。

除了理论知识和操作技术的培训，我们还将组织学员们进行实地考察和实践操作。

学员们将有机会亲自参观矿井自动化系统的应用场景，了解实际的矿井生产过程和自动化系统的运行情况。

同时，学员们还将进行实践操作，通过模拟矿井生产过程，实际操作矿井自动化系统，提高自己的操作技能和应对突发情况的能力。

通过这门矿井自动化系统培训课程，学员们将能够全面了解和掌握矿井自动化系统的原理和操作技术。

他们将能够熟练使用矿井自动化系统进行数据采集和监控，能够进行故障诊断和维护，能够进行系统优化和改进。

这将为他们在矿井生产和管理中提供强有力的支持，提高生产效率和安全性。

总之，矿井自动化系统培训课件将为学员们提供一门系统化的培训课程，帮助他们全面了解和掌握矿井自动化系统的原理和操作技术。

一、教学目标1. 理解矿井自动化的基本概念、原理和发展趋势。

2. 掌握矿井自动化系统的基本组成、工作原理和运行机制。

3. 能够分析和解决矿井自动化过程中遇到的实际问题。

4. 培养学生的创新意识和团队协作能力。

二、教学内容1. 矿井自动化概述- 矿井自动化的定义、意义和发展历程- 矿井自动化在我国的发展现状和前景2. 矿井自动化系统组成- 传感器、执行器、控制器、通信系统等组成- 各组成部分的功能和特点3. 矿井自动化关键技术- 数据采集与处理技术- 控制算法与优化技术- 通信技术- 人机界面技术4. 矿井自动化应用案例- 矿井通风自动化- 矿井排水自动化- 矿井提升自动化- 矿井运输自动化5. 矿井自动化发展趋势- 智能化、网络化、集成化- 云计算、大数据、人工智能等新技术在矿井自动化中的应用三、教学方法1. 讲授法：系统讲解矿井自动化的基本概念、原理和发展趋势。

2. 案例分析法：通过实际案例，分析矿井自动化系统的组成、工作原理和运行机制。

3. 讨论法：引导学生围绕矿井自动化中的关键技术、应用案例和发展趋势进行讨论。

4. 实验法：通过实验室设备，让学生动手操作，了解矿井自动化系统的运行过程。

5. 项目教学法：以矿井自动化项目为载体，培养学生解决实际问题的能力。

四、教学手段1. 多媒体课件：利用PPT、视频等多媒体资源，丰富教学内容。

2. 实验室设备：为学生提供矿井自动化实验平台，让学生动手实践。

3. 网络资源：利用互联网资源，拓宽学生视野，拓展教学内容。

4. 企业合作：邀请企业专家进行讲座，让学生了解矿井自动化在实际生产中的应用。

五、教学评价1. 课堂表现：考察学生在课堂上的发言、提问和讨论情况。

2. 实验报告：评估学生在实验过程中的操作能力和问题解决能力。

3. 期末考试：考察学生对矿井自动化知识的掌握程度。

4. 项目实践：评估学生在矿井自动化项目中的团队协作能力和创新能力。

六、教学进度安排1. 第一周：矿井自动化概述2. 第二周：矿井自动化系统组成3. 第三周：矿井自动化关键技术4. 第四周：矿井自动化应用案例5. 第五周：矿井自动化发展趋势6. 第六周：项目实践与总结通过本方案的实施，旨在提高学生的矿井自动化知识水平，培养具有创新意识和团队协作能力的高素质人才。

煤矿自动化方案——煤矿井下自动化排水系统引言概述：煤矿是我国重要的能源产业，为确保矿井安全高效运营，煤矿自动化技术的应用日益重要。

其中，煤矿井下自动化排水系统是煤矿安全生产的关键环节之一。

本文将从五个方面详细阐述煤矿井下自动化排水系统的内容。

一、传感器技术在煤矿井下自动化排水系统中的应用1.1 压力传感器：通过测量井下水位的压力变化，实时监测井下水位的高低，确保排水系统的正常运行。

1.2 流量传感器：通过测量井下水流量，实时监测排水管道的流量情况，及时发现异常情况并采取相应措施。

1.3 温度传感器：通过测量井下水温度，及时发现水温过高或者过低的情况，防止因水温异常导致排水系统故障。

二、控制系统在煤矿井下自动化排水系统中的应用2.1 PLC控制器：通过PLC控制器实现对排水泵的自动控制，根据传感器的反馈信号，自动调节泵的启停和运行速度。

2.2 远程监控系统：通过远程监控系统，实现对井下排水系统的远程监控和控制，及时发现故障并远程处理，提高排水系统的稳定性和可靠性。

2.3 数据采集与处理系统：通过数据采集与处理系统，实时采集井下水位、流量、温度等数据，并进行分析处理，为矿井管理者提供决策依据。

三、自动化排水管道系统在煤矿井下自动化排水系统中的应用3.1 自动化排水管道：采用自动化排水管道系统，实现对井下排水管道的自动控制和管理，提高排水效率和安全性。

3.2 电动阀门：通过电动阀门实现对排水管道的自动开关控制，根据实时监测的数据，自动调节阀门的开度，确保排水系统的稳定运行。

3.3 水泵控制器：通过水泵控制器实现对排水泵的自动控制，根据井下水位和流量的变化，自动调节泵的启停和运行状态。

四、智能监控与预警系统在煤矿井下自动化排水系统中的应用4.1 智能监测装置：通过智能监测装置，实时监测井下排水系统的运行状态，及时发现故障并报警。

4.2 预警系统：通过预警系统，根据实时监测的数据进行分析，预测可能发生的故障，并提前采取措施，避免事故的发生。

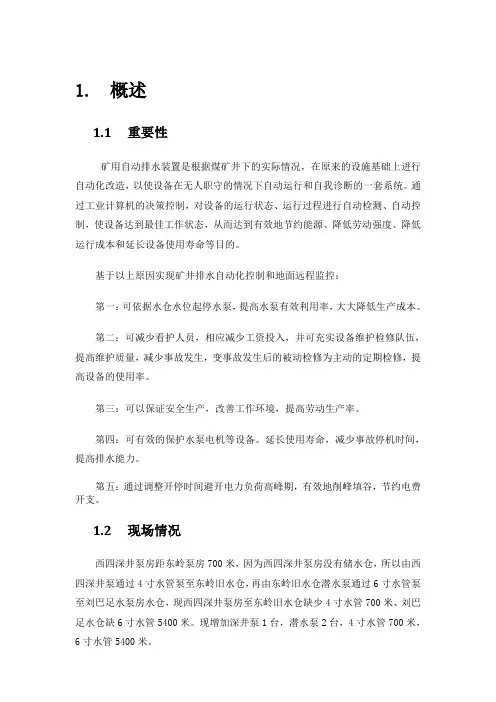

1.概述1.1重要性矿用自动排水装置是根据煤矿井下的实际情况，在原来的设施基础上进行自动化改造，以使设备在无人职守的情况下自动运行和自我诊断的一套系统。

通过工业计算机的决策控制，对设备的运行状态、运行过程进行自动检测、自动控制，使设备达到最佳工作状态，从而达到有效地节约能源、降低劳动强度、降低运行成本和延长设备使用寿命等目的。

基于以上原因实现矿井排水自动化控制和地面远程监控：第一：可依据水仓水位起停水泵，提高水泵有效利用率，大大降低生产成本。

第二：可减少看护人员，相应减少工资投入，并可充实设备维护检修队伍，提高维护质量，减少事故发生，变事故发生后的被动检修为主动的定期检修，提高设备的使用率。

第三：可以保证安全生产，改善工作环境，提高劳动生产率。

第四：可有效的保护水泵电机等设备。

延长使用寿命，减少事故停机时间，提高排水能力。

第五：通过调整开停时间避开电力负荷高峰期，有效地削峰填谷，节约电费开支。

1.2现场情况西四深井泵房距东岭泵房700米，因为西四深井泵房没有储水仓，所以由西四深井泵通过4寸水管泵至东岭旧水仓，再由东岭旧水仓潜水泵通过6寸水管泵至刘巴足水泵房水仓，现西四深井泵房至东岭旧水仓缺少4寸水管700米、刘巴足水仓缺6寸水管5400米。

现增加深井泵1台，潜水泵2台，4寸水管700米，6寸水管5400米。

2.设计依据与选型原则2.1设计依据GB3836.1-2000 爆炸性气体环境用电气设备第1部分：通用要求GB3836.4-2000 爆炸性气体环境用电气设备第4部分：本质安全型“i”GB50017-2003 钢结构设计规范GB50040-1996 动力机器基础设计规范GB50054-1995 低压配电设计规范GB50055-1993 通用用电设备配电设计规范GB50093-2002 自动化仪表工程施工及验收规范GB50215-2005 煤炭工业矿井设计规范GB50451-2008 煤矿井下排水泵站及排水管路设计规范GBJ42-1981 工业企业通信设计规范GB/T13729-2002 远程终端设备GB/T13926.2～4-1992 工业过程测量和控制装置的电磁兼容性AQ6201-2006 煤矿安全监控系统通用技术要求MT209-1990 煤矿通信、检测、控制用电工电子产品通用技术要求MT/T772-1998 煤矿安全监控系统主要性能测试方法MT/T1008-2006 煤矿安全生产监控系统软件通用技术要求煤矿安全规程（2010年版）2.2选型原则符合《煤矿安全规程》第四百四十四条“井下电器设备选用规定”。

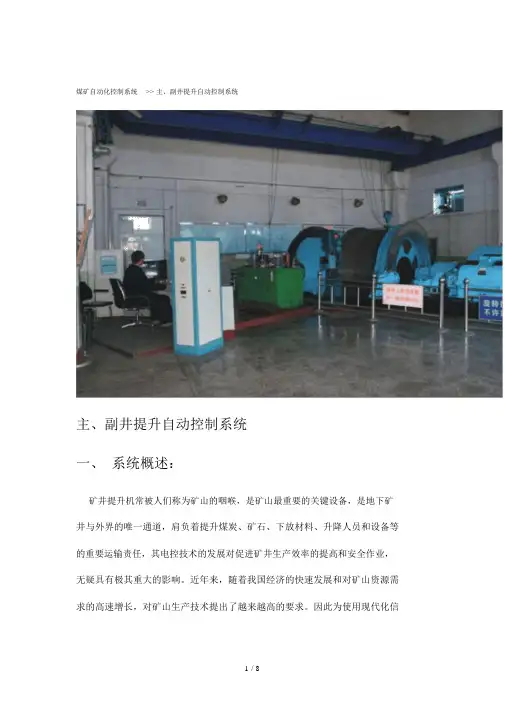

煤矿自动化控制系统>> 主、副井提升自动控制系统主、副井提升自动控制系统一、系统概述：矿井提升机常被人们称为矿山的咽喉，是矿山最重要的关键设备，是地下矿井与外界的唯一通道，肩负着提升煤炭、矿石、下放材料、升降人员和设备等的重要运输责任，其电控技术的发展对促进矿井生产效率的提高和安全作业，无疑具有极其重大的影响。

近年来，随着我国经济的快速发展和对矿山资源需求的高速增长，对矿山生产技术提出了越来越高的要求。

因此为使用现代化信息技术，充分发挥煤矿管理信息网络和各生产控制系统应有的功效，实现监管控一体化的理想格局，并达到减员增效的目的；我公司特为现矿井提升机配置新型工业监控系统，组成原煤生产运输的集中监控系统，由地面计算机统一管理，对主副井提升电控系统进行自动化控制。

二、系统功能原理图：（主井定量装载提升系统图）（副井操车提升系统图）（定量装载流程图）（箕斗提升及卸载流程图）（箕斗定量装载上位机主画面图）三、系统功能：我国目前正在服务的矿井提升机的电控系统主要有以下四种方案：交直交变频调速系统、转子电路串电阻的交流调速系统、直流发电机与直流电动机组成的 GM 直流调速系统和晶闸管整流装置供电的V-M 直流调速系统。

公司本系统以安全、可靠、高效、经济为出发点，以可靠性原则为依据，使系统不仅适用于煤矿井下有瓦斯，煤尘爆炸危险的恶劣环境，也适用于地面恶劣环境，而且它可完成提升行程的测量和设定；本系统实现了对提升过程的程序控制，精度高，甚至可以取消爬行段；实现了速度、电流以及矢量的数字交换等，对提升机进行闭环调节；实现行程、速度等重要参数及提升状态的监视；具有良好的控制监视系统；实现了显示、记录和打印等有关数据的全部自动化，并能和全矿井监控系统联网运行。

在配备一至二名巡检员之后，各点无需再配备专门人员，所有监控均由集控室来操作完成。

因此该系统明显降低了设备故障率、简化了操作、减轻了工人劳动强度、提高了生产运行的安全可靠性、最大限度地缩减装卸载的时间，达到了提高产量，实现增效的目的。

矿井自动化控制系统自动控制是指在没有人的直接参与下，利用控制装置，操纵受控对象，使被控量按给定规律运行。

它是一门介于许多科学之间的综合运用科学，如物理学、数学、力学、电子学、生物学等是该科学的重要基础。

一自动化控制的实现自动控制是运用自动化仪表或装置代替人工自动地对设备或过程进行控制，使之达到预期的状态或性能。

工业上常规单回路反馈控制系统由控制对象和控制器两部分组成。

其实现过程如下：1、控制对象：即被控制的设备或过程。

控制对象的本质在于被控制的参数（变量或状态）及被控参数的数学模型。

一个设备或过程可就不同的控制参数构成不同的控制系统。

2、控制器：即起控制作用的自动化仪表或装置，包括自动检测仪表、调节器或计算装置，执行器。

二矿井自动化控制系统的组成及系统覆盖范围矿井自动化控制系统主要由矿井安全与生产监测监控系统、信息管理系统、调度通信系统等部分组成。

1、矿井调度监控网络系统的功能系统为实时监控网络结构，具备有完善的生产监控管理功能，对全矿个各主要生产环节及相关的辅助环节的生产过程进行实时数据采集、传输、处理、显示、记录、打印，对生产传输系统、井下变电所、排水系统和扇风机等设备进行远程集中监控，同时配合工业电视系统进行安全图象监视，以确保人员及设备的安全，全面提高矿井的经济效益和社会效益。

系统功能如下：（1）、数据采集和过程控制；（2）、顺序控制；（3）、报警事件处理和操作记录；（4）、实时过程数据，图形或数据方式显示；（5）、过程变量趋势显示；（6）、生产过程模型图及动态数据更新；（7）、数据库管理。

调度监控网络实施后，调度可在调度室终端上监视矿井生产过程，完成对全矿井生产及相关环节的“遥测、遥信和遥控”，实现矿井的综合自动化。

（1）实时运行参数检测各监控系统实时采集生产工况参数，可以采用图形、报表的形式显示系统的实时工况及目前产量、仓储等。

（2）实时过程控制分析采集的参数，各系统自动完成过程控制，或由调度员操作控制。

某某煤矿综合自动化系统操作规程某某煤矿综合自动化系统操作规程为了确保煤矿的正常生产运营，保障员工安全与高效，必须对煤矿综合自动化系统的操作进行规范化管理。

本文档旨在提供某某煤矿综合自动化系统操作规程，以供全体员工参考。

1. 系统部署与启动1.1 安装与配置在进行煤矿综合自动化系统的安装与配置时，必须按照制定的标准进行操作。

应该同时记录安装和配置的过程，以便日后进行排查、维护等需求。

同时，每次安装完成后都需要进行功能测试，确保系统的完整运行。

1.2 系统启动在启动系统时，需要对数据库，后台服务以及前台应用程序等进行启动，并检查系统运行情况，以便排除出现问题的可能性。

所有的异常情况都需要记录下来，以便查明问题的根本起因。

2. 登录与权限管理2.1 登录系统登录煤矿综合自动化系统时，需要输入准确的账号和密码。

账号必须与每个员工的职位和权限相对应，以保证系统的信息安全性。

为了防止数据洩露的可能性，员工应定期修改密码。

系统登录日志必须详细记录，这可以起到查揭不正常操作的作用。

2.2 权限管理为了防止系统的信息出现泄露，权限管理是必不可少的一项操作。

在确定员工的权限时，应需根据各个部门的不同功能和职责进行分类，管理员应根据其职责划分相应的权限，只有拥有相应权限的工作人员才能够进行相关的操作。

对于敏感数据，应该进行更加严格的权限控制，每一次进行操作的信息必须记录到相关日志中。

3. 数据的处理3.1 数据的采集煤矿综合自动化系统的关键功能之一是进行数据的采集。

这需要在生产过程中定期采集相应的数据，并保证数据的准确和正确性。

在进行数据采集时，需要注意选择好合适的采集方式，确保数据的完整性和即时性，并安排专人负责数据采集。

3.2 数据处理数据处理是整个系统的核心部分。

在对数据进行处理时，应注意使用准确的算法，处理数据的延迟不能太长，否则会影响系统的实时性。

同时，数据处理中的操作必须满足数据安全、完整性等基本要求。

4. 告警系统为了实时监控系统运行的各项参数，并能够及时反馈问题，告警系统是必不可少的一部分。
