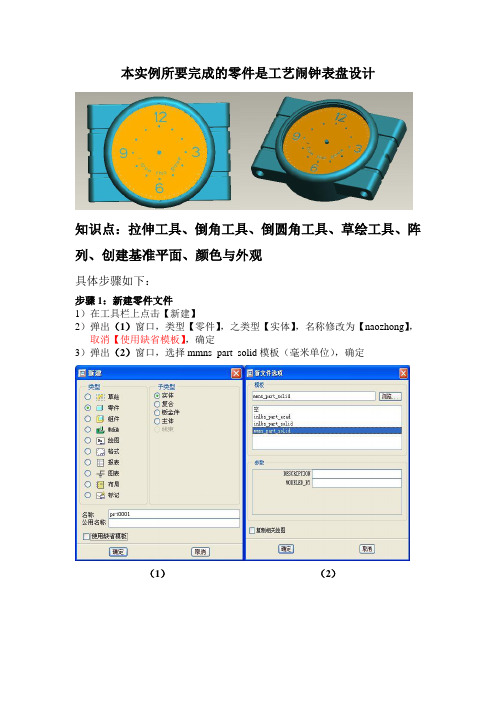

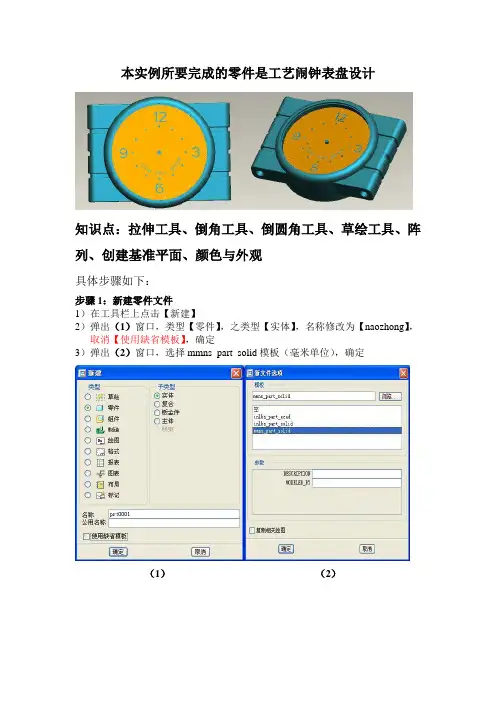

本实例所要完成的零件是工艺闹钟表盘设计知识点：拉伸工具、倒角工具、倒圆角工具、草绘工具、阵列、创建基准平面、颜色与外观具体步骤如下：步骤1：新建零件文件1）在工具栏上点击【新建】2）弹出（1）窗口，类型【零件】，之类型【实体】，名称修改为【naozhong】，取消【使用缺省模板】，确定3）弹出（2）窗口，选择mmns_part_solid模板（毫米单位），确定（1）（2）步骤2：使用拉伸工具创建表盘基本体1)选择TOP面作为草绘界面2)绘制直径为55的圆，点击，完成草绘3)点击，设置拉伸深度选项为，深度为204)点击，完成拉伸特征步骤3：倒圆角R31）点击，选择倒圆角边，修改参数为3.00 2）点击，完成倒圆角步骤4：倒角DxD,D=13）点击，选择倒角边，修改参数为1.004）点击，完成倒角步骤5：拉伸去除材料1）选择上平面作为草绘界面，绘制直径为47.00的圆，点击，完成草绘2）点击，点击拉伸参数设置栏里的去除材料3）点击，完成拉伸去除材料步骤6：创建基准平面DTM11）选择RIGHT面作为偏移参照，点击，输入平移值35.00 2）点击确定，产生基准面DTM1。
步骤7：拉伸截面至圆柱面1）选择DTM1平面作为基准面，草绘图中截面，点击，完成草绘2）设置拉伸选项为，选择圆柱面，点击完成拉伸步骤8：创建基准平面DTM2选择DTM1平面为偏移参照，点击，输入平移值1.00（注意方向）步骤9：拉伸截面至圆柱面方法同步骤7步骤10：拉伸截面至圆柱面方法同步骤7步骤11：拉伸截面至圆柱面方法同步骤7步骤12：镜像右边所有拉伸特征1）选中模型树中要镜像的特征对象2）点击，选择FRONT面作为镜像平面，点击，生成镜像特征步骤14：倒圆角R1.5步骤16：右侧特征径向穿孔步骤17：镜像右侧所有特征1）在模型树中选择右侧所有特征2）点击，选择RIGHT面作为镜像平面，点击，生成镜像特征步骤18：添加草绘文本，并拉伸1）添加图中4个文本，并定位2）绘制直径为22.00的圆，并右键按住，设置为构建模式3）任意位置添加第五个文本，输入文本如：i love this game.字高根据个人喜欢而定，文本设置如图中给定。

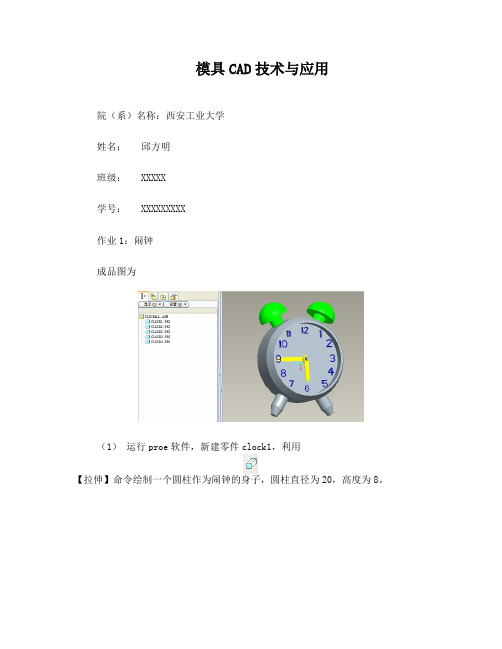

模具CAD技术与应用院（系）名称：西安工业大学姓名：邱方明班级： XXXXX学号： XXXXXXXXX作业1：闹钟成品图为（1）运行proe软件，新建零件clock1，利用【拉伸】命令绘制一个圆柱作为闹钟的身子，圆柱直径为20，高度为8。
（2）利用【倒边角】命令修饰圆柱面棱边，选择D1*D2，D1=1，D2=2（2）利用【拉伸】去除材料挖出一个表盘，深度为2，圆直径为17。
（3）选择【草绘】命令，选定在表盘面上，选择【中心线】，与水平夹角为60度画线，再在中心线位置画一条短直线。
再利用【基准平面】创建一个面，与中心线垂直，并且与圆柱面相切。
（4）利用【拉伸】去除材料草绘平面选上一步创建的平面，在上面打一个孔，孔直径为3，深度为3。
在过孔中心与圆柱地面平行创建一个基准平面DTM2。
（4）利用【螺旋扫描】【切口】在孔上打螺纹，画出中心线，扫引直线长度为3，节距值为0.5，做好一个孔的螺纹；再利用【镜像】工具按住ctrl键选孔和螺纹镜像到右边。
（5）利用【拉伸】命令在表面拉伸一个小圆柱作为指针的定位点，圆柱直径为1，高度为2。
（6）把DTM1面平移距离20与圆柱面相切创建一个平面，再该平面上【拉伸】一个直径为3高度为3的小圆柱作为闹钟的支撑脚。
（7）利用【插入】【混合】【伸出】命令在刚做的小圆柱上加长支脚，第一剖面为圆形，第二剖面为正六边形，高度为2。
（8）利用【镜像】命令按ctrl键选中刚做的小圆柱和混合做的支脚把他们镜像到另外一边。
再利用【倒圆角】命令把表盘后面的棱边修一下。
（9）在表盘上制作数字，利用【拉伸】，平面选为钟表面，再利用【文字】命令在表盘一周写上数字1到12，字面突起0.5，再选择【视图】【颜色和外观】【外观编辑器】把数字渲染成蓝色。
这样闹钟身完成了，最后保存文件。
（10）制作闹钟上方的按钮，新建零件clock2，利用【旋转】命令制作一个1/2圆；在再圆心面利用【拉伸】命令做一个圆柱，圆柱直径为3，高度为5；利用【插入】【螺旋扫描】【切口】在圆柱上绘制螺纹，螺纹扫引长度为3，螺距为0.5，并保存文件。
毕业设计（论文）说明书数字时钟制作毕业设计（论文）任务书摘要时钟是人们日常生活中必不可少的生活用品。
随着人类科技文明的发展，人们对于时钟的要求在不断地提高。
时钟已不仅仅被看成一种用来显示时间的工具，在很多实际应用中它还需要能够实现更多其它的功能。
高精度、多功能、小体积、低功耗，是现代时钟发展的趋势。
在这种趋势下，时钟的数字化、多功能化已经成为现代时钟生产研究的主导设计方向。
本次数字时钟电路采用AT89C51单片机作为控制核心，使用按钮设计控制电路，结合LED数码管、74LS373和排阻实现时、分、秒的显示，采用扬声器实现闹钟功能。
硬件电路设计主要包括中央处理单元电路、键盘扫描电路以及闹钟电路。
软件程序设计则采用汇编语言实现。
本设计实现了显示时间、调整时间、闹钟定时等功能，达到了设计的要求和目的。
并在Proteus软件上进行了仿真和调试。
关键词：数字时钟；AT89C51； LED数码管AbstractThe clock is the people daily life absolutely necessary supplies. Along with the development of human civilization, people for clock's demands are rising steadily. The clock has not only been considered a used to show time tools, but also need to be able to achieve more other function. High precision, multi-function, small volume, and low power consumptionis the trend of the development of the modern clock. In light of the trend, the clock's digital change and multifunction change has bee the leading modern clock production research design direction.This digital clock circuit design use the AT89C51 single-chip microcontroller as control core, use the button design control circuit, bined with LED nixie tube, 74LS373 and resistance to realize the clock display, use the speaker realize alarm clock function. Hardware circuit design includes the central processing unit circuit, keypad scanning circuit and the alarm clock circuit. Software program design is realized by assembly language. This design realizes display the time, adjust the time, alarm clock time function and meet the design requirements and purpose. And the software program in the Proteus software simulation and debugging.Keywords: Digital clock; AT89C51; 74LS37目录摘要IAbstractII第一章诸论11.1设计背景11.2 数字温度计设计方案论证11.2.1 方案一11.2.2 方案二11.2.3 方案三21.3 方案三的总体设计框图2第二章主要元器件介绍32.1 AT89C51的性能介绍32.1.1 AT89C51的主要特性32.1.2 AT89C51的管脚说明42.1.3 振荡器特性62.1.4 芯片擦除62.2 74LS373芯片62.2.1 74LS373的基本情况62.2.2 74LS373的内部结构和性能参数72.3七段数码管的引脚图及使用92.3.1七段数码管的引脚图92.3.2 数码管使用条件10第三章硬件设计113.1振荡电路和复位电路111.使用晶振CRYSTAL和瓷片电容构成振荡电路。
任务书设计题目：基于Proteus的多功能数字电子钟的设计1．设计的主要任务及目标设计多功能数字电子钟，能显示时，分，秒，具备时间调整、定时、延时、计数功能；选定各元器件，完成系统整体设计、硬件设计；并通过Proteus软件的学习完成程序编制及调试。
2．设计的基本要求和内容(1) 查阅相关文献资料，进行设计构思并撰写开题报告(2) 进行框架设计，熟悉开发环境(3) 系统硬件设计(4) 系统软件设计(5) 完成毕业设计说明书3．主要参考文献[1] 卢毅,赖杰.VHDL与数字电路设计[M].北京:科学出版社，2002.[2]刘丽华.专用集成电路设计方法[M].北京:北京邮电大学出版社，2000.[3]张靖武，周灵彬.单片机系统的PROTEUS设计与仿真[M].北京：电子工业出版社，2007.基于Proteus的多功能数字电子钟的设计摘要：本设计采取单片机ATC89C51、按键开关与数码显示管、译码驱动器和一些简单的辅助电路相结合实现多功能数字电子钟的设计，此次设计主要主要实现了数字电子钟的时间显示功能、闹钟功能、计时功能、计数功能，并通过Proteus软件的学习，完成程序编制及调试。
关键词：多功能数字电子钟，AT89C51单片机，ProteusThe design of the multi-function digital electronic clock based onProteusAbstract:This design adopts single-chip microcomputer ATC89C51 switches, buttons and digital display tube, decoding drive and some simple auxiliary circuit to realize the combination of the design of the multi-function digital electronic clock, this design is mainly mainly realize the time display function of digital electronic clock, alarm clock, timing, counting functions, and through the study of Proteus software, complete the programming and debugging.Key words: multi-function digital electronic clock, AT89C51, Proteus目录1 前言 (1)1.1 课题产生的背景 (1)1.2 数字电子钟简介 (4)1.3 数字电子钟的基本特点 (5)1.4 数字电子钟的发展史 (5)1.5 数字电子钟的意义 (5)1.6 数字电子钟的应用 (5)1.7 数字电子钟的工作原理 (6)2 系统总体设计 (7)2.1 设计方案 (7)2.1.1 核心控制部分方案 (7)2.1.2 单片机选型 (7)2.1.3 显示部分方案 (10)2.1.4 键盘部分方案 (10)2.1.5 驱动部分选择方案 (10)2.2 方案选择 (11)3 系统硬件设计 (12)3.1 系统主要功能 (12)3.1.1 系统的硬件构成及功能 (12)3.2 硬件电路说明 (12)3.2.1 按键模块设计 (12)3.2.2 复位模块设计 (13)3.2.3 晶振模块设计 (14)3.2.4 发声指示模块设计 (15)3.2.5 时间显示模块设计 (16)4 系统软件设计 (21)4.1 主程序设计 (21)4.2 中断程序设计 (21)4.3 延时程序设计 (23)4.4 按键程序设计 (24)5 仿真与调试 (25)结论 (26)参考文献 (27)致谢 (29)附录一、系统硬件原理图 (30)附录二、源程序清单 (31)1 前言单片机技术被广泛应用于各种嵌入式系统中，单片机的发展极大地推动了电子技术和自动化技术的发展和应用。
毕业设计(论文)-基于PROTEUS 的多功能数字电子钟的设计自动化专业综合设计报告设计题目：基于PROTEUS的多功能数字电子钟的设计所在实验室：指导教师：学生姓名班级学号撰写时间：成绩评定：一、设计目的利用单片机STC89C52,液晶显示器等实现时间的显示以及闹钟等功能的数字电子钟,数字电子钟是一种用数字电路技术实现时、分、秒计时的装置，与机械式时钟相比具有更高的准确性和直观性，且无机械装置，具有更更长的使用寿命，节省了电能。
因此得到了广泛的使用。
数字钟是一种典型的数字电路，包括了组合逻辑电路和时序电路。
通过设计加深对学习了的单片机和PROTEUS的认识。
二、设计内容（1）用PROTEUS画出原理图，并完成下列任务：（2）用6只LED数码管输出显示时、分和秒。
（3）可通过按键设置闹钟功能，且停闹无须手工操作。
（4）可通过按键设置分校时。
（5）写出详细的设计报告。
（6）给出电路的原理图、源程序，仿真实现。
三、设计步骤1 系统主要功能电子钟的主要功能有：整点报时；四只LED数码管显示当前时分；并且具有闹钟功能。
2 系统的硬件构成及功能电脑钟的原理框图如图1所示。
它由以下几个部件组成：单片机89C2051、电源、时分显示部件。
时分显示采用动态扫描，以降低对单片机端口数的要求，同时也降低系统的功耗。
时分显示模块以及显示驱动都通过89C2051的I/O口控制。
电源部分：电源部分有二部分组成。
一部分是由220V的市电通过变压、整流稳压来得到+5V电压，维持系统的正常工作。
图1 电子钟系统原理框图2．1 AT89C2051单片机及其引脚说明AT89C2051单片机是51系列单片机的一个成员，是8051单片机的简化版。
内部自带2K字节可编程FLASH存储器的低电压、高性能COMS八位微处理器，与Intel MCS-51系列单片机的指令和输出管脚相兼容。
由于将多功能八位CPU和闪速存储器结合在单个芯片中，因此，AT89C2051构成的单片机系统是具有结构最简单、造价最低廉、效率最高的微控制系统，省去了外部的RAM、ROM和接口器件，减少了硬件开销，节省了成本，提高了系统的性价比。

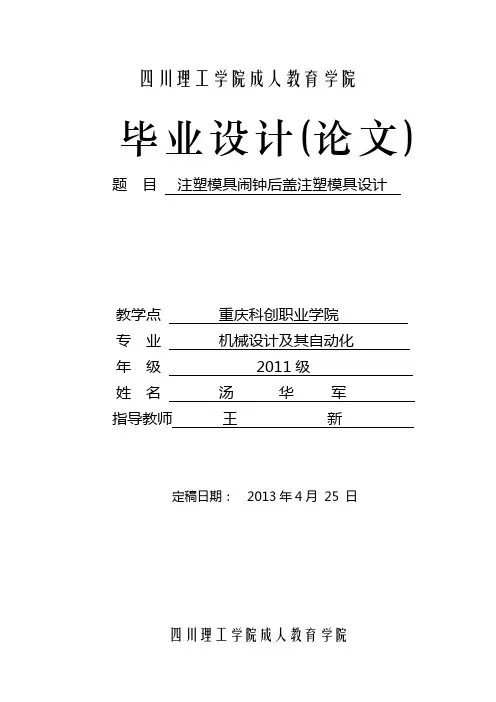

四川理工学院成人教育学院毕业设计(论文)题目注塑模具闹钟后盖注塑模具设计教学点重庆科创职业学院专业机械设计及其自动化年级2011级姓名汤华军指导教师王新定稿日期：2013年4月25 日四川理工学院成人教育学院毕业设计（论文）任务书注：此表由指导教师填写后发给学生，学生按此表要求开展毕业设计（论文）工作。
注塑模具闹钟后盖注塑模具设计摘要塑料制品已在工业，农业，国防和日常生活中的方面得到广泛应用。
特别是在电子业中则为突出。
电子产品的外客大部分是塑料制品，产品性能的提高要求高素质的塑料模具和塑料性能。
成型工艺和制品的设计。
塑料制品的成型方法很多。
其主要用于是注射，挤出，压制，压铸和气压成型等和气压成型等。
而注射模，挤出约占成型总数的60%以上。
注射成型分为加料，熔融塑料，注射制件冷却和制件脱模等五个步骤。
当然如利用电气控制。
可实现半自动化或自动化作业。
塑料注射模主要用于热塑料制品的成型，已成功的用于成型热固塑性塑料制品，它是塑料制品生产中十分重要的工艺装置。
注射模的基本组成是：定模机构，动模机构，浇注系统，导向装置，顶出机构，芯机构，冷却和加热装置，排气系统。
因注射模成型的广泛适用，正是我这个设计的根本出发点。
关键词：闹钟后盖注塑模具结构成型原理INJECTION MOID DESIGNSUMMARYThe plastics products to have already with daily life wait the aspect to acquire the extensive application at the industry, agriculture, national defense. Especially in the electronic industry then and particularly for outstanding. Electronics product that the outer shell spare parts that exaltation is mostly plastics function that request the high quantity. Type craft with product the design.The plastics products of the type method is a lot of. Among them most of inject, die-casting to compatibly press type etc. But inject the mold, extrude, extrude roughly share type total amount of 60% above inject the type is divided in to add the material, meltdown plastics, and inject to make piece to cool off with make the piece to take off the mold to wait five steps. Certainly if make use off the electricity control. Can realize half auto or automatic homework.. Because inject the mold the type`s extensive suitable for use, exactly the basic point of departure of my this design.Key words：The alarm clock back cover；Injection mold；structure；Forming principl目录第一章绪论 (7)1.1 模具在加工工业中的地位 (7)模具的发展趋势 (7)第二章塑件的工艺分析 (9)塑件成型工艺分析 (9)闹钟后盖原料（ABS）的成型特性与工艺参数 (10)2.2.1 ABS塑料主要的性能指标： (10)2.2.2 ABS的注射成型工艺参数: (10)第三章注塑设备的选择 (12)估算塑件体积 (12)选择注射机 (12)3.3 模架的选定 (13)最大注射压力的校核 (13)最大注塑量的校核 (13)锁模力校核 (14)3.4.3 模具与注塑机安装部分相关尺寸校核 (14)第四章塑料件的工艺尺寸的计算 (15)型腔的径向尺寸 (15)型芯的计算 (16)芯径向尺寸的计算： (17)模具型腔壁厚的计算 (18)第五章浇注系统的设计 (19)主流道设计 (19)冷料井设计 (20)分流道设计 (20)5.3.1 分流道设计要点： (20)5.3.2 分流道的长度 (21)5.3.3 分流道的断面 (21)分流道的布局 (21)浇口选择 (21)第六章分型面的选择与排气系统的设计 (24)分型面的选择 (24)排气糟的设计 (24)第七章合模导向机构的设计 (25)第八章脱模机构的设计 (27)第九章温度调节系统的设计 (28)模具冷却系统的设计 (29)模具加热系统的设计 (29)第十章模具的装配 (30)模具的装配顺序 (31)开模过程分析 (32)第十一章设计总结 (33)参考文献 (34)致谢 (35)第一章绪论模具在加工工业中的地位模具是利用其特定形状去成型具有一定的形状和尺寸制品的工具。

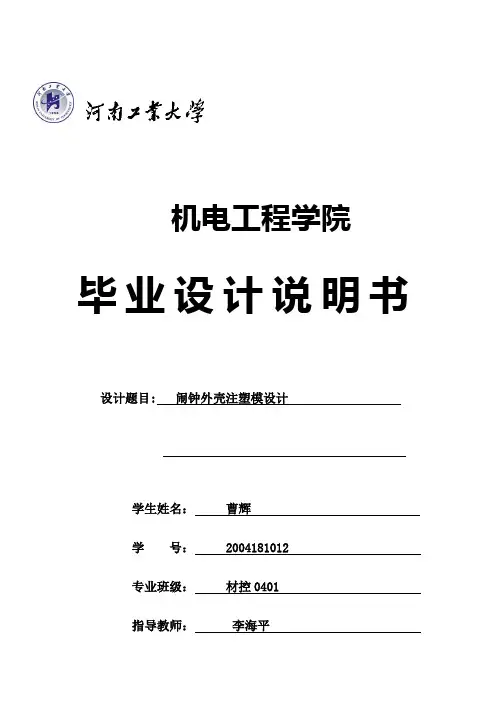

机电工程学院毕业设计说明书设计题目: 闹钟外壳注塑模设计学生姓名：曹辉学号： 2004181012专业班级：材控0401指导教师：李海平2008年5月30日目次1 引言 (2)2 模塑工业规程的编制 (3)2.1 塑件分析 (4)2.2 计算塑件的体积和重量预选注射机 (5)2.3 塑件工艺参数的确定 (5)3 确定模具结构 (6)3.1 分型面的选择 (6)3.2 形腔数目的确定和形腔的排列方式 (7)3.3 浇注系统设计 (7)4 模具工作零件的结构设计 (11)4.1 凹模的结构设计 (11)4.2 凸模的结构设计 (12)4.3 推出机构的设计 (13)4.4 排气方式 (14)5 模具设计的有关计算 (14)5.1 成型零件的工作尺寸计算 (14)5.2 动模上支撑型芯的垫板厚度计算 (14)5.3 脱模阻力的计算 (16)5.4 加热或冷却系统的设计计算 (16)5.5 模具闭合高度的确定 (18)6 绘制模具结构草图 (19)7 模具与注射机有关尺寸的校核 (19)7.1 最大注射量的校核 (19)7.2 注射压力校核 (20)7.3 锁模力的校核 (20)7.4 注射模安装尺寸的校核 (20)7.5 开模行程的校核 (21)8 绘制模具装配图及零件图 (22)设计总结 (22)致谢 (23)参考文献 (24)1 引言光阴似梭，大学四年的学习一晃而过，为具体的检验这四年来的学习效果，综合检测理论在实际应用中的能力，除了平时的考试、实验测试外，更重要的是理论联系实际，即此次设计的课题为闹钟后盖的注塑模具。
本次毕业设计课题来源于生活，应用广泛，但成型难度大，模具结构较为复杂，对模具工作人员是一个很好的考验。
它能加强对塑料模具成型原理的理解，同时锻炼对塑料成型模具的设计和制造能力。
塑料用品在当今社会的使用越来越广泛，而且随着经济的发展，用户对各类产品的质量、产品的更新换代的速度和产品从设计、制造到投放市场的周期等要求越来越高，竞争空前激烈。

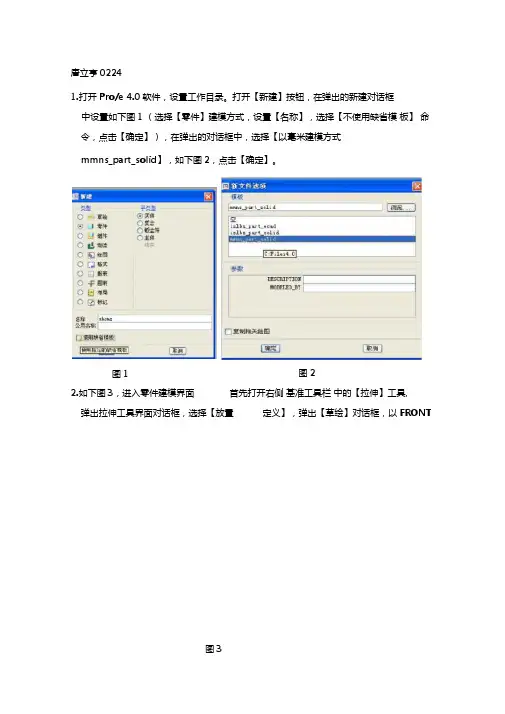

唐立亨02241.打开Pro/e 4.0软件，设置工作目录。
