附录5深圳供电局工程施工方案审批要求一览表

深圳供电局业扩工作管理规定广东电网公司统一编码:F.02.00.04/G102-0012-1010-95802010-10-25印发封面 2010-10-25实施本制度信息制度名称深圳供电局业扩工作管理规定制度编号 F.02.00.04/G102-0012-1010-9580对应文号版次变更概要修编时间状态用电业务扩充是电力企业扩大再生产、不断满足国民经济发展需求和人民生活用电的增长需要的一项重要工作,是2008-10-280808 版废止反映供电部门的经营、服务和管理水平的一个重要标志,为规范用电业务扩充工作,特制定本制度1003 版进一步规范业扩工作流程 2010-3-25 废止根据《广东电网公司规范业扩工程投资界面方案(试行)》1010 版的要求,结合营销班组设置调整的实际情况,进一步明确2010-10-25 在用业扩工作职责分工和工作要求角色人员编写姚建锋初审陈海峰会签审核刘家学李徽批准张致宪2010-10-25印发制度信息2010-10-25实施 F.02.00.04/G102-0012-1010-9580 深圳供电局业扩工作管理规定深圳供电局业扩工作管理规定1.总则1.1 用电业务扩充是电力企业扩大再生产、不断满足国民经济发展需求和人民生活用电的增长需要的一项重要工作,是反映供电部门的经营、服务和管理水平的一个重要标志。

各级供电部门必须提高工作效率,方便客户,为提高社会和电力企业的经济效益服务。

1.2 本规定根据中国南方电网公司、广东电网公司用电业务扩充管理工作的有关规定、国家的相关政策、法规,结合深圳的实际情况制定。

2.规范性引用文件《中华人民共和国电力法》《电力供应与使用条例》《供电营业规则》《供电监管办法》《中国南方电网公司业扩管理标准》《广东省高层建筑及小区供用电管理暂行规定》《广东电网公司电力营销管理规范》《广东电网公司规范业扩工程投资界面方案(试行)》广东省、深圳市物价局相关电价文件《关于印发广东电网公司供电服务十项承诺的通知》(广电营〔2008〕10号) 《关于严格承装(修、试)电力设施市场准入的通知》(电监资质[2006]45号)3.职责业务扩充工作是一系列工作的组合,涉及多个部门,根据本规定管理内容及方法,各相关部门应在各自职责范围内各负其责,必须严格贯彻执行本规定。

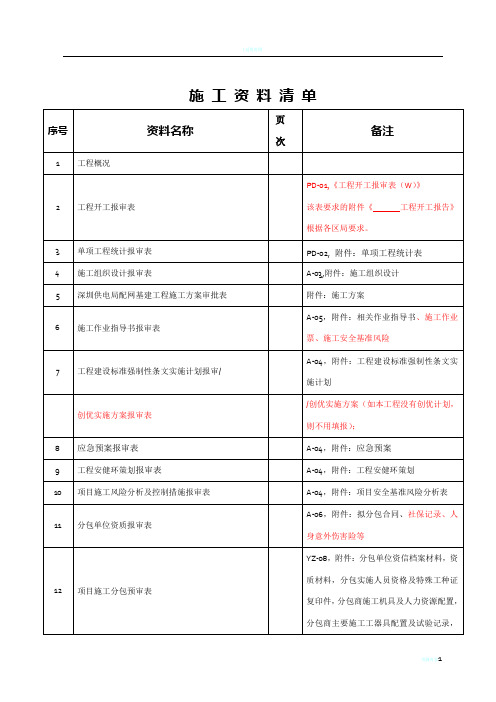

施工资料清单工程概况PD-01 工程开工报审表（W）（控制类型：W，检查方式：P/R）表号：PD-01 工程名称：编号：本表（含附件）一式份，由承包项目部填报，监理项目部存份，建设单位（业主项目部）存份，承包单位存份。

PD-02 单项工程统计报审表（W）（控制类型：W，检查方式：R）表号：PD-A-02工程名称：编号：本表（含附件）一式份，由承包项目部填报，监理项目部存份，建设单位（业主项目部）存份，承包单位存份。

A-03 施工组织设计报审表（H）★（控制类型：H，检查方式：R）表号：A-03 工程名称：编号：本表（含附件）一式份，由承包项目部填报，监理项目部存份，建设单位（业主项目部）存份，承包单位存份。

A-05施工作业指导书方案报审表（H）★（控制类型：H，检查方式：R）表号：A-05工程名称：编号：本表（含附件）一式份，由承包项目部填报，监理项目部存份，承包单位存份。

A-04 专项/重要施工方案报审表（H）★（控制类型：H，检查方式：R）表号：A-04工程名称：编号：本表（含附件）一式份，由承包项目部填报，监理项目部存份，建设单位（业主项目部）存份，承包单位存份。

A-04 专项/重要施工方案报审表（H）★（控制类型：H，检查方式：R）表号：A-04工程名称：编号：本表（含附件）一式份，由承包项目部填报，监理项目部存份，建设单位（业主项目部）存份，承包单位存份。

A-04 专项/重要施工方案报审表（H）★（控制类型：H，检查方式：R）表号：A-04工程名称：编号：本表（含附件）一式份，由承包项目部填报，监理项目部存份，建设单位（业主项目部）存份，承包单位存份。

A-04 专项/重要施工方案报审表（H）★（控制类型：H，检查方式：R）表号：A-04工程名称：编号：本表（含附件）一式份，由承包项目部填报，监理项目部存份，建设单位（业主项目部）存份，承包单位存份。

A-06 分包单位资质报审表（H）★（控制类型：H，检查方式：R）表号：A-06工程名称：编号：本表（含附件）一式份，由承包项目部填报，监理项目部存份，建设单位（业主项目部）存份，承包单位存份。

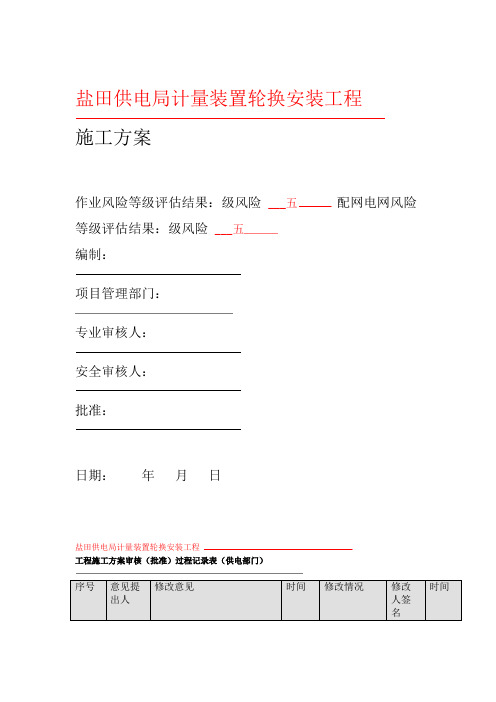

盐田供电局计量装置轮换安装工程施工方案作业风险等级评估结果：级风险___五配网电网风险等级评估结果：级风险___五编制：项目管理部门：专业审核人：安全审核人：批准：日期：年月日盐田供电局计量装置轮换安装工程工程施工方案审核（批准）过程记录表（供电部门）施工方案编号：盐田供电局计量装置轮换安装工程施工方案本施工方案所属工程名称：盐田供电局计量装置轮换安装工程工程编号：现场监理审核：日期：日期：施工单位批准人：日期：项目经理审核：日期：安全专业审核：日期：技术专业审核：日期：编制人员：盐田供电局计量装置轮换安装工程工程施工方案审核（批准）过程记录表（施工、监理单位）盐田供电局计量装置轮换安装工程施工方案一、概况．作业（施工）相关单位1项目管理部门：深圳供电局盐田局监理单位：施工单位：深圳市深鹏达电网科技有限公司作业（施工）范围及主要工程量2．主要风险概述3.触电伤害、高温中暑。

本工程主要风险有：高空坠物、高空坠落、二、风险评估及控制（一）现场作业风险评估与控制、风险等级1根据计算评估作业风险等级。

按照施工现场作业风险评估标准，风险等级分按下面关系式确定作业的风险等级。

得出的风险值评分，、“可接受”等五级风险。

、“较大”、“一般”、为“特高”“重大”≤风险评分值；一级，特高风险：100 100≤风险评分值＜；二级，高风险：80 ；60三级，中等风险：≤风险评分值＜80 6040四级，低风险：≤风险评分值＜；五级，可接受的风险：20≤风险评分值＜40；可忽略的风险：风险评分值＜20。

根据计算得出的风险值评分，本工程的风险等级为：五级。

2、现场安全监督现场安全监督到位标注详见《配网现场作业风险值自动计算表》。

（1）巡视监督：对作业现场进行不定时的现场巡视检查。

（2）旁站监督：对作业过程中的重要、关键工序进行现场旁站监督。

（3）驻点监督：监督工作与现场作业同步，从作业开始到结束监督人员对作业全过程进行现场监督。

110kV**线路工程施工组织设计批准：审核：编制：XX有限公司二OXX年X月X日目录第一章工程概况及特点 (1)1.1.工程概况 (1)1.2工程特点 (3)第二章项目班子配备情况 (6)2.1项目班子配备情况表（见表2-1） (6)2.2工程主要负责人简介 (7)2.3项目组织机构关系图 (9)2.4各主要负责人职责 (10)2.5公司本部对现场的保障作用 (11)第三章施工现场总平面布置图 (12)3.1施工现场平面布置图（见附图3-1） (12)3.2施工现场平面布置图说明 (12)3.3施工总平面管理 (13)第四章施工方案 (15)4.1施工准备 (15)4.2施工工序总体安排 (19)4.3主要工序和特殊工序和施工效率估计，潜在问题的分析 (19)4.4降低工程成本的措施 (32)第五章工期及施工进度计划 (32)5.1工期规划及要求 (32)5.2施工进度计划网络图（见附图5-2） (32)5.3主要安装设备及材料供应计划 (34)5.4计划中的潜力及其开发途径 (36)5.5 计划控制 (36)第六章质量目标、质量保证体系及技术组织措施 (38)6.1质量目标 (38)6.2质量管理组织机构及主要职责 (38)6.3质量管理措施 (42)6.4质量管理及检验的标准 (48)6.5质量保证技术措施 (49)第七章安全目标、安全保证体系及技术组织措施 (51)7.1安全管理目标 (51)7.2安全管理组织机构及主要职责 (51)7.3安全管理制度及办法 (54)7.4安全组织技术措施 (55)7.5重要施工方案和特殊施工工序的安全过程控制 (56)7.6安全组织技术措施 (56)7.7各分部工程的施工安全过程控制 (65)第八章工程分包的管理 (69)8.1工程分包的原因及范围 (69)8.2分包商选择条件 (69)8.3分包工程质量、工期、安全管理 (70)第九章环境保护及文明施工 (73)9.1环境保护 (73)9.2加强施工管理、严格保护环境 (73)9.3文明施工的目标、组织机构和实施方案 (74)9.4文明施工考核、管理办法 (76)第十章计划、统计和信息管理 (78)10.1计划、统计报表的编制与传递 (78)10.2信息管理 (78)第一章工程概况及特点1.1.工程概况1.1.1工程简述：项目法人：XX电网公司（工程项目投资单位）项目建设单位：本工程从为新建线路工程，建设规模为2回110kV送电线路，采用双回路同塔（杆）架空线路的架设方式。

深圳供电局有限公司配网光纤通信工程设计要求补充规定（试行）深圳供电局有限公司深圳供电局有限公司“十三五”配网通信专项规划目录前言 (1)1 适用范围 (2)2 规范性引用文件 (2)3 术语和定义 (2)4 总则 (3)5 配网光纤通信网总体架构 (3)6 配网光缆技术方案 (3)7 终端业务接入方案 (6)8 设备配置方案 (7)9 设备电源配置方案 (8)10 辅助设备配置方案 (9)深圳供电局有限公司配网通信施工图设计技术规定前言为保障深圳电网安全、优质、经济运行，推进深圳电网配网通信项目设计规范化管理，规范施工图设计标准，减少实施过程中的设计变更，在总结配网自动化配套通信项目的实施经验后，特制订本规定。

本规定根据国家标准、行业规范，并结合深圳电网实际情况，规定了深圳电网配网通信施工图设计要求等，以规范和指导深圳供电局有限公司所属各单位配网通信项目施工图阶段对设计图纸的要求。

本规定由深圳供电局有限公司系统运行部提出并归口解释。

执行中的问题和意见，请及时反馈给深圳供电局有限公司系统运行部。

1 适用范围本规定明确了深圳供电局有限公司管理的10\20kV及以下中低压配电光纤通信项目施工图设计所应遵循的主要技术要求。

本规定未涉及的内容，执行现行的国家标准、规范以及电力行业标准的有关规定。

2 规范性引用文件本规定已引用下述文件中的相关条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本指导意见，凡是不注日期的引用文件，其最新版本适用于本指导意见。

1）DL/T 5391 电力系统通信设计技术规定；2）DL/T 5429 电力系统设计技术规程；3）Q/CSG1203005 电力二次装备技术导则；4）Q/CSG 1203004.3 20kV及以下电网装备技术导则；5）Q/CSG1204009 中国南方电网电力监控系统安全防护技术规范；6）Q/CSG1204016.1 南方电网数据网络技术规范；7）Q/CSG1203010 南方电网配电网工业以太网交换机技术规范。

输变电工程施工图设计文件评审内容深度规定中国南方电网有限责任公司2015年8月目录1 范围 (5)2 总则 (5)3 评审条件 (5)4 一般规定 (6)4.1 施工图评审主要依据包括以下文件： (6)4.2 强制性条文评审应遵循下列规定： (6)4.3 环评水保措施落实情况评审应重点关注与相关批复文件的相符性。

(6)4.4 初设原则落实情况评审应满足下列规定： (6)4.5 南方电网公司相关规定执行情况评审应满足下列规定： (7)4.6 施工图设计方案专项评审应满足下列规定： (7)5 变电工程施工图评审内容深度 (9)5.1 设计文件总要求 (9)5.2 环评、水保 (9)5.3 总图 (9)5.4 建筑 (10)5.5 结构 (10)5.6 水工 (10)5.7 电气一次 (10)5.8 电气二次 (11)5.9 站内通信部分 (11)6 输电线路工程施工图评审内容深度 (12)6.1 设计文件总要求 (12)6.2 架空线路 (12)6.2.1线路路径 (12)6.2.2气象和绝缘条件 (13)6.2.3导（地）线和金具 (13)6.2.4杆塔 (13)6.2.5地基基础 (14)6.3 电缆线路 (14)6.3.1线路路径 (14)6.3.2电缆进出线布置 (14)6.3.3电缆敷设方式。

(14)6.3.4电力电缆及附件 (15)6.3.5电缆接地方式与过电压保护 (15)6.3.6电缆土建 (15)6.3.7电缆在线监测 (15)7 技经部分 (15)7.1 综合部分 (15)7.2 变电部分 (16)7.3 架空线路部分 (17)7.4 电缆线路部分 (18)7.5 其他费用部分 (18)7.6 核算基本预备费时要认真的核查其计算基数，对于专业性较强的单项外委，基本预备费宜按照单项工程相应编制规定的办法计算。

(19)7.7 审查计算建设期贷款利息的资金和工期是否合理。

(19)7.8 超出“预规”规定和超出常规的费用及项目应及时向项目法人单位、项目经理汇报并提出初步处理意见，待处理原则确定后执行。

基建工程安全管理“五个严禁”工作指引深圳供电局有限公司2012年5月基建工程安全管理“五个严禁”工作指引1总则为保障电网工程建设安全、高效，提高电网建设安全管理水平,规范基建工程落实安全管理“五个严禁”工作标准，确保工程施工安全,特制定此指引。

2适用范围本指引适用于深圳供电局有限公司基建工程安全管理工作。

3引用文件《中国南方电网有限责任公司业主项目部管理规定》(Q/CSG213061-2011）《中国南方电网有限责任公司基建工程分包管理规定》（Q/CSG 213065—2011）《中国南方电网有限责任公司基建安全风险管理规定》（Q/CSG210022-2011）《中国南方电网有限责任公司基建业主项目部工作手册》《中国南方电网有限责任公司基建监理项目部工作手册》南方电网公司《关于严格执行公司基建工程安全管理“五个严禁”的通知》(南方电网基建〔2011〕109号)深圳供电局有限公司《关于进一步加强电网建设项目分包管理的通知》(深供电建〔2011〕93号）4术语和定义无5 管理内容与方法5。

1 严禁非法转包、违规分包5.1.1招投标阶段确定分包内容与范围5.1。

1。

1建设单位在招标文件中明确可分包的内容和范围（附件2）。

5.1。

1.2投标单位应在投标文件中详细列明工程分包管理计划，包括拟分包内容和类别等。

5.1.1。

3中标单位必须严格按照投标文件的分包计划开展分包作业与管理.5。

1。

2上报分包计划5.1。

2.1工程项目开工前，施工承包商按照投标文件的承诺以书面形式向监理单位提出包括拟分包内容和类别的分包计划（项目施工分包预审表YZ—08）,经监理单位审核同意后，报业主项目部审批备案。

如分包内容有变更或调整须报建设单位审批。

5.1.2.2施工承包商必须按照分包合同模板（附件3、4、5,）提交拟定的分包合同经监理单位审核后，报业主项目部批准。

5.1.3分包商资质审查5。

1。

3.1施工承包商拟选用的分包商必须在南方电网公司或本公司进行资信备案（未开展资信备案的专业必须符合5.1.3。

广东电网有限责任公司业扩报装及配套项目管理细则广东电网有限责任公司统一编码：Q/CSG-GPG 2 14 001-20172017-08-11印发封面2017-08-11实施本制度信息制度名称广东电网有限责任公司业扩报装及配套项目管理细则制度编号Q/CSG-GPG 2 14 001-2017对应文号版次变更概要修编时间状态角色人员编写付丽萍、乔嘉赓、李庭磊、赖文东、徐建军、张林、张琴、陈文杰、杨乐、步俊华、谢天宝、余汉洲、潘锦宁、陈月胜、林振晓、关浩华、鲁云鹏、李建锋、胡超、周伟达初审会签陈松波、、、李林发、童亮、何国强、、、审核莫莹莹傅柯萌批准陈晔2017-08-11印发制度信息2017-08-11实施广东电网有限责任公司业扩报装及配套项目管理细则1总则1.1 为加强公司业扩报装及配套项目管理工作规范化管理，提高公司供电服务水平，特制定本实施细则。

1.2 本细则适用于广东电网有限责任公司本部及直属各供电局。

东莞、中山供电局所属供电分局履行县（区）供电局及供电所职责；各县级子公司参照直属县（区）供电局的职责划分执行，各县级子公司的市场部、计划建设部和生产设备管理部分别履行县（区）局营业部、计划建设部和配电部的职责。

2规范性引用文件各引用文件的最新版本适用于本细则。

《中华人民共和国电力法》（中华人民共和国主席令第60号）《电力供应与使用条例》（中华人民共和国国务院令第196号）《供电营业规则》（中华人民共和国电力工业部令第8号）《供电监管办法》（电监会27号令）《国家能源局关于印发压缩用电报装时间实施方案的通知》（国办函〔2017〕110号）《住宅建筑电气设计规范》（JGJ242-2011）《供配电系统设计规范》（GB50052/2009）《国家电力监管委员会用户受电工程“三指定”行为认定指引》（办稽查[2009]76号）《广东省供用电条例》（广东省第十二届人民代表大会常务委员会第77号公告）《中国南方电网有限责任公司业扩管理标准》（Q/CSG 214031-2011）《中国南方电网有限责任公司业扩报装及配套项目管理办法》（Q/CSG214001-2017）《南方电网公司10kV及以下电力客户受电工程中间检查和竣工检验工作规范（试行）》（南方电网市场〔2013〕32号）《中国南方电网公司客户受电工程管理规定》（Q/CSG 214013-2011）《中国南方电网城市配电网技术导则》（Q/CSG 1 0012-2005）《中国南方电网有限责任公司供用电合同管理办法》（Q/CSG214024-2013）《中国南方电网有限责任公司新建电源及大用户并网管理办法》（Q/CSG213006-2013）《广东电网有限责任公司配电网规划技术指导原则》中国南方电网公司《关于加强业扩一体化管理的指导意见》（市场〔2012〕27号）中国南方电网公司《10kV及以下业扩受电工程典型设计（2014版）》（南方电网市场（2014）14号）《南方电网公司10kV用电客户电能计量装置典型设计》（Q/CSG113007-2012）《南方电网公司低压用电客户电能计量装置典型设计》（Q/CSG113006-2012）《关于南方电网公司业扩受电工程电子化移交工作的指导意见》（南方电网市场〔2014〕3号）中国南方电网公司《加强业扩报装管理“五项机制”实施细则》（市场〔2015〕42号）广东省物价局《转发国家发展改革委关于停止收取供配电贴费有关问题的补充通知》（粤价〔2004〕72号）《中国南方电网有限责任公司物资管理规定》（Q/CSG217001-2014）《中国南方电网有限责任公司投资管理规定（修订）》（Q/CSG213001-2015）《中国南方电网有限责任公司基建项目招标采购管理办法》（南方电网基建〔2011〕32号）《中国南方电网有限责任公司基建项目管理办法（2015）》（Q/CSG213003-2015）《中国南方电网有限公司项目管理规定》（Q/CSG213019-2014）《基建项目承包商管理业务指导书》（Q/CSG433002-2015）《关于南方电网公司储备物资补仓采购供应的指导意见》（南方电网物〔2016〕2号）《广东省10kV及以下业扩工程设备技术规范》《广东省10kV及以下业扩工程设备选型规范》《广东省10kV及以下业扩工程竣工检验规范》《广东电网公司电力营销管理规范》（S.00.00.04/G100-0009-0810-1630）《广东电网公司中低压业扩工程配套项目管理办法》（Q/CSG-GPG 2 14 040-2011）《广东电网公司档案管理制度》（Q/CSG—GPG 2 21 015—2011）《关于印发广东电网公司分布式光伏发电营业服务相关规范文件的通知》（广电市〔2014〕6号）《广东电网有限责任公司业扩工程投资界面执行工作指引（试行）》（广电市〔2015〕43号）《关于进一步明确中低压业扩配套工程项目工程建设提升措施的通知》（广电建部〔2016〕86号）《关于进一步简化业扩配套项目审批流程的通知》（广电计〔2016〕137号）《南方电网公司10kV电力客户供电方案制定业务指导书（2016版）》（南方电网市场〔2016〕3号）《重要电力用户供电电源及自备应急电源配置技术规范》（GB/Z 29328-2012）《供电企业信息公开实施办法》（国能监管〔2014〕149号）《关于印发南方电网公司配网电子化移交操作指引的通知》（设备〔2016〕33号）《关于落实中压业扩工程配套项目管理提升措施的通知》（广电市〔2016〕58号）《关于用户接入系统原则调整的通知》（南方电网计〔2016〕59号）3术语和定义3.1 业扩：又称业务扩充，指为客户办理新装、增容业务手续，包括业务受理、现场勘查、确定及答复供电方案、受电工程设计审查、中间检查、竣工检验、签订供用电合同、装表接电和建立客户档案等工作环节。

电气安装施工方案报审表诸暨恒伟乐家1.4681MW分布式光伏发电项目电气安装施工方案编制：陈立新审核：陈永健批准：刘燕锋江苏精亚洁净工程有限公司正泰光伏发电项目部2017年6月01日1、概况：诸暨恒伟乐家1.4681MW分布式光伏发电项目电缆安装包括以下主要工作：电缆保护管的配制安装；动力、控制电缆的敷设；电缆头制作；电缆的防火封堵。

接地系统包含太阳板方阵、配电装置及设备接地。

接地装置安装采用热镀锌扁钢，设备接地由主系统接地网引接。

2、编制依据：2.1、诸暨恒伟乐家1.4681MW分布式光伏发电项目图纸；2.2、《电气装置安装工程电缆线路施工及验收规范》GB50168-2006；2.3、《电气装置安装工程盘、柜及二次回路接线施工及验收规范》GB50171-2012。

3、工作量：3.1、电缆约27000米扁铁约3000米4、参加作业人员的资格及要求：4.1、所有参加施工人员都必须熟悉和掌握施工工艺，了解并弄懂施工设计图及施工作业指导书和施工质量的要求，熟悉掌握电缆敷设与电缆头制作工艺及要求。
