锅炉原理第3章

锅炉工作原理
锅炉是一种利用燃料燃烧产生的热能将水或其他工质加热至一定温度或压力的设备。

锅炉的工作原理主要包括燃料的燃烧和热能的传递。

首先，燃料（如煤、油、天然气等）在炉膛内燃烧，产生高温燃烧气体。

燃烧过程中，燃料中的碳、氢等元素与氧气反应，产生大量的热能，并生成燃烧产物，如二氧化碳、水蒸气等。

随后，燃烧产生的高温燃烧气体通过炉膛内的烟管或水管，使烟气或热水与加热面接触。

加热面上通常贴有管道或片状散热器，通过这些散热面传递热能，将其传递给待加热的水或工质。

传热过程中，燃烧产生的热能被加热面吸收，使水或工质的温度升高，同时烟气冷却。

燃烧产生的烟气在烟管或水管中经过多次往复流动，从而增加了传热面与烟气之间的接触时间，提高了传热效率。

最后，经过传热的水或工质被加热至设定的温度或压力后，流出锅炉，供应给需要热能的设备或系统使用。

同时，冷却的烟气排出锅炉，通过烟囱排至大气中。

总之，锅炉的工作原理是通过燃料燃烧产生的热能，使加热面与烟气或热水接触，从而实现热能的传递。

锅炉的设计和操作都会对热能转化效率和安全性产生影响，因此在使用锅炉时需要遵循相关的操作规程和安全注意事项。

第一章：锅炉的工作原理锅炉的用途及工作原理锅炉是国民经济中重要的热能供应设备。

电力、机械、冶金、化工、纺织、造纸、食品等行业, 以及工业和民用采暖都需要锅炉供给大量的热能。

)锅炉是利用燃料燃烧释放出的热能或其他能量将工质( 中间载热体) 加热到一定参数的设备。

应用于加热水使之转变为蒸汽的锅炉称为蒸汽锅炉,也称为蒸汽发生器; 应用于加热水使之提高温度转变为热水的锅炉, 称为热水锅炉；而应用于加热有机热载体的锅炉称为有机热载体锅炉。

从能源利用的角度看,锅炉是一种能源转换设备。

在锅炉中,一次能源( 燃料) 的化学贮藏能通过燃烧过程转化为燃烧产物( 烟气和灰渣) 所载有的热能,然后又通过传热过程将热量传递给中间载热体( 例如水和蒸汽), 依靠它将热量输送到用热设备中去。

这种传输热量的中间载热体属于二次能源,因为它的用途就是向用能设备提供能量。

当中间载热体用于在热机中进行热一功转换时, 就叫做“工质“。

如果中间载热体只是向热设备传输、提供热量以进行热利用,则通常被称为“热媒“。

锅炉按其用途可以分为电站锅炉、工业锅炉、船舶锅炉和机车锅炉等四类。

前两类又称为固定式锅炉,因为是安装在固定基础上而不可移动的。

后两类则称为移动式锅炉。

本书介绍的是固定式工业锅炉。

在锅炉中进行着三个主要过程:1) 燃料在炉内燃烧,其化学贮藏能以热能的形式释放出来,使火焰和燃烧产物( 烟气和灰渣) 具有高温。

2) 高温火焰和烟气通过“受热面“向工质( 热媒) 传递热量。

3) 工质(热媒) 被加热,其温度升高或者汽化为饱和蒸汽,或再进一步被加热成为过热蒸汽。

以上三个过程是互相关联并且同时进行的,实现着能量的转换和传递。

伴随着能量的转换和转移还进行着物质的流动和变化:(1) 工质,例如给水( 或回水〉进入锅炉,最后以蒸汽( 或热水) 的形式供出。

(2) 燃料,例如煤进入炉内燃烧,其可燃部分燃烧后连同原含水分转化为烟气,其原含灰分则残存为灰渣。

燃气锅炉的工作原理燃气锅炉是一种常见的供暖设备，它利用燃气燃烧产生的热量来加热水或蒸汽，从而实现供暖或热水的功能。

本文将详细介绍燃气锅炉的工作原理，包括燃气的燃烧过程、热量传递、水循环系统、控制系统和安全设施。

一、燃气的燃烧过程1.1 燃气供应：燃气通过管道输送至锅炉，供应给燃烧器。

1.2 燃气的混合与点火：燃气与空气按一定比例混合，然后点火使其燃烧。

1.3 燃烧反应：燃气与空气在燃烧室内进行化学反应，产生热能和废气。

二、热量传递2.1 燃烧室：燃烧室是燃气锅炉的核心部件，燃气在其中燃烧产生的高温气体通过燃烧室壁面传递热量。

2.2 烟道：燃烧室后部连接着烟道，烟道内壁面充满了螺旋状的烟道管，烟气在其中传递热量。

2.3 热交换：烟气通过烟道管与水管接触，将热量传递给水管内的水，使其升温。

三、水循环系统3.1 水箱：燃气锅炉内部设有水箱，用于储存冷却的循环水。

3.2 循环泵：循环泵将冷却的循环水从水箱中抽取出来，并通过管道输送至燃烧室和烟道，实现热量的传递。

3.3 回水管道：热交换后的冷却水通过回水管道返回水箱，循环再次进行。

四、控制系统4.1 温度控制：燃气锅炉内设有温度传感器，能够实时监测水温和烟气温度，并通过控制阀门调节燃气的供应量，以维持设定的温度。

4.2 压力控制：燃气锅炉内设有压力传感器，能够监测锅炉的压力，并通过控制泵的运行来调节水的供应量，以维持设定的压力。

4.3 安全保护：燃气锅炉还配备了各种安全保护装置，如过热保护、过压保护、燃气泄漏报警等，以确保锅炉的安全运行。

五、安全设施5.1 排烟系统：燃气锅炉通过排烟系统将烟气排放至室外，以防止有害气体对人体的危害。

5.2 防爆装置：燃气锅炉内部设有防爆装置，一旦发生异常情况，如燃烧室内压力过高，防爆装置会自动启动，释放压力。

5.3 水位保护：燃气锅炉内设有水位控制装置，当水位过低或过高时，会自动切断燃气供应，以防止锅炉干烧或溢水。

总结：燃气锅炉的工作原理主要包括燃气的燃烧过程、热量传递、水循环系统、控制系统和安全设施。

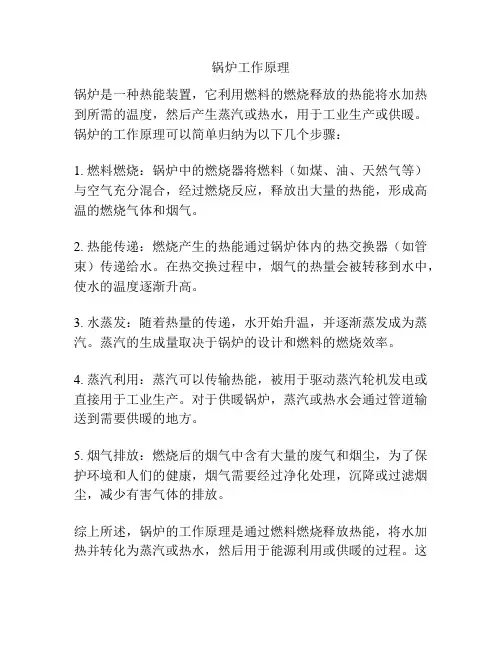

锅炉工作原理
锅炉是一种热能装置，它利用燃料的燃烧释放的热能将水加热到所需的温度，然后产生蒸汽或热水，用于工业生产或供暖。

锅炉的工作原理可以简单归纳为以下几个步骤：
1. 燃料燃烧：锅炉中的燃烧器将燃料（如煤、油、天然气等）与空气充分混合，经过燃烧反应，释放出大量的热能，形成高温的燃烧气体和烟气。

2. 热能传递：燃烧产生的热能通过锅炉体内的热交换器（如管束）传递给水。

在热交换过程中，烟气的热量会被转移到水中，使水的温度逐渐升高。

3. 水蒸发：随着热量的传递，水开始升温，并逐渐蒸发成为蒸汽。

蒸汽的生成量取决于锅炉的设计和燃料的燃烧效率。

4. 蒸汽利用：蒸汽可以传输热能，被用于驱动蒸汽轮机发电或直接用于工业生产。

对于供暖锅炉，蒸汽或热水会通过管道输送到需要供暖的地方。

5. 烟气排放：燃烧后的烟气中含有大量的废气和烟尘，为了保护环境和人们的健康，烟气需要经过净化处理，沉降或过滤烟尘，减少有害气体的排放。

综上所述，锅炉的工作原理是通过燃料燃烧释放热能，将水加热并转化为蒸汽或热水，然后用于能源利用或供暖的过程。

这
种热能转移和转换的过程，涉及燃烧、热交换、蒸发和排放等多个环节。

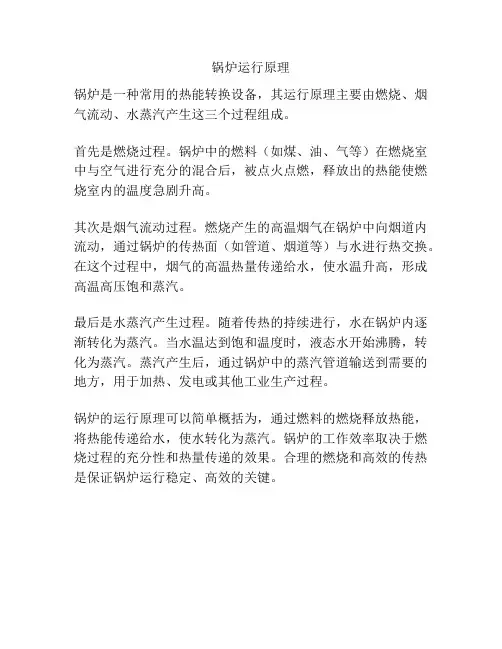

锅炉运行原理
锅炉是一种常用的热能转换设备，其运行原理主要由燃烧、烟气流动、水蒸汽产生这三个过程组成。

首先是燃烧过程。

锅炉中的燃料（如煤、油、气等）在燃烧室中与空气进行充分的混合后，被点火点燃，释放出的热能使燃烧室内的温度急剧升高。

其次是烟气流动过程。

燃烧产生的高温烟气在锅炉中向烟道内流动，通过锅炉的传热面（如管道、烟道等）与水进行热交换。

在这个过程中，烟气的高温热量传递给水，使水温升高，形成高温高压饱和蒸汽。

最后是水蒸汽产生过程。

随着传热的持续进行，水在锅炉内逐渐转化为蒸汽。

当水温达到饱和温度时，液态水开始沸腾，转化为蒸汽。

蒸汽产生后，通过锅炉中的蒸汽管道输送到需要的地方，用于加热、发电或其他工业生产过程。

锅炉的运行原理可以简单概括为，通过燃料的燃烧释放热能，将热能传递给水，使水转化为蒸汽。

锅炉的工作效率取决于燃烧过程的充分性和热量传递的效果。

合理的燃烧和高效的传热是保证锅炉运行稳定、高效的关键。

蒸汽锅炉结构原理蒸汽锅炉是一种热能转换装置，能将水转化成蒸汽，并利用蒸汽的热能提供热力，进行加热、驱动动力机械、发电等工作。

蒸汽锅炉在工业、民用等领域应用广泛，因此了解蒸汽锅炉的结构原理是非常重要的。

本篇文章将介绍蒸汽锅炉的结构原理。

一、蒸汽锅炉的组成部分蒸汽锅炉主要由以下组成部分组成：锅炉本体、燃烧系统、水处理系统、汽水循环系统、排渣系统、安全保护系统、控制系统等。

1. 锅炉本体锅炉本体是蒸汽锅炉最主要的构件，是蒸汽锅炉内蒸汽、水等物质传热的基础。

一般分为火管式锅炉、水管式锅炉、三回程热管等多种类型。

当水在排烟管路内以不同的速度流动时，就可使排烟管道与水下流管道的温度之差保持在一定范围内，从而维持锅炉的正常耗热工作。

2. 燃烧系统燃烧系统是蒸汽锅炉的重要组成部分，它将燃料燃烧产生的热能传递到水中。

燃烧系统通常由风机、燃料燃烧器、燃料过滤器、燃气/燃油管路等组成。

风机和燃烧器是燃烧系统的核心组成部分，可以通过控制燃烧器的加热量、风机的送风量、燃烧室的气流速度和压力等参数，实现锅炉内的稳定燃烧，以保证锅炉能够正常工作。

3. 水处理系统水处理系统是蒸汽锅炉中最为重要的系统之一。

主要作用是保持锅炉内水的清洁度，减少锅炉受到腐蚀、结垢的程度，从而延长锅炉的使用寿命。

水处理系统主要包括如下内容：水预处理、给水泵、水储罐、再生水过滤器、脱氧器、缓蚀剂投加系统等。

4. 汽水循环系统汽水循环系统是蒸汽锅炉最为基本的循环系统，其作用是将锅炉内的水加热成蒸汽，并通过管道输送到应用场所。

汽水循环系统主要由锅炉内的汽水循环管路、汽水分离器、汽水过滤器、周期排污装置、自控水位控制系统、自控流量控制系统等组成。

5. 排渣系统排渣系统是蒸汽锅炉的重要组成部分，主要作用是清除锅炉内逐渐积聚的灰烬、沉渣等杂质，保证锅炉的正常运行。

排渣系统通常由拖动式泥巴清除器、链条式排渣器、液压式排渣器、电动螺旋式排渣器等组成。

6. 安全保护系统安全保护系统是蒸汽锅炉的重要组成部分，其作用是保证锅炉运行安全。

博学笃行自强不息
锅炉的工作原理
锅炉是一种常见的热能转换设备，广泛应用于工业生产、供暖、发电等领域。

它通过燃烧燃料或使用其他热能源来产生蒸汽或热水，以供应热能和动力。

锅炉的工作原理是基于热能传递、传导、对流和辐射等物理原理。

下面将详细介绍锅炉的工作原理。

首先，锅炉的工作原理和热力循环密切相关。

热力循环是指锅炉和汽轮机之间的能量传递过程。

一般来说，锅炉通过燃烧燃料或其他热能源产生燃气或燃油等高温燃气，然后通过管道输送到蒸汽发生器或热交换器。

在蒸汽发生器或热交换器内部，高温燃气与水或其他工质进行热交换，将热能转移到工质中。

随后，工质被加热至一定温度和压力，产生高温高压的蒸汽或热水。

这些蒸汽或热水通过管道输送到需要热能的设备或系统中，如蒸汽轮机、加热系统等。

而在锅炉内部，燃烧残余物和烟气则通过烟囱排出。

其次，锅炉的热力循环模式多种多样，常见的有水管式和火管式。

水管式锅炉是将燃烧产生的高温烟气通过管道传导至蒸汽发生器或热交换器的水管
1。

锅炉原理与设计复习思考题复习思考题第一章绪论1. 试述电站燃煤锅炉的主要系统及工质流程。

2.锅炉容量（额定增发量、最大连续增发量），锅炉的蒸汽参数。

300MW机组和600MW机组对应的锅炉最大连续蒸发量是多少？3锅炉不同分类标准（用途、容量、蒸汽压力、燃烧方式、蒸发受热面内工质的流动方式排渣相态、燃烧室内的压力分类） 4.锅炉安全和经济性指标。

2.水冷壁类型。

（光管、膜式、内螺纹管、销钉管）13.为什么锅炉受热面希望尽可能使用小管径代替大管径。

（小管径经济，节约管材，经济）第三章锅炉燃料一、填空1、煤的元素分析成分是C、H、O、N、S、A、M ，其中可燃成分是C、H、S，有害成分是S、A、M。

煤中含量最高的元素是_ C _，包括固定碳FC和_挥发分中的碳 _。

2、煤的工业分析成分有M V FC A 。

3、煤的碳化程度越低，地质年代较短的煤，挥发分含量越__多__，挥发分开始析出的温度越___低_____。

4、煤的碳化程度越深，其着火温度___高___，点火越__困难____，燃烧越_不稳定_______。

5、表示灰渣熔融性的指标DT表示__变形温度_____，ST表示_软化温度______，FT表示流动温度_。

A进行分类，6、我国动力用煤主要依据V daf 并参考M、一般分为无烟煤烟煤贫煤褐煤。

7、无烟煤的挥发V daf≤10％，烟煤的挥发分10％~37%，褐煤的挥发分≥37%。

8、煤的成分基准常用的有收到基ar 空气干燥基ad 干燥基d 干燥无灰基daf 。

9、炉膛出口的烟温应控制在_灰的软化温度ST以下，否则将引起_炉膛出口受热面结渣。

二、判断改错1、煤的挥发分含量越多，则其发热量越高。

（）煤的挥发分含量多少与发热量高低没有直接关系。

2、煤的挥发分含量多少，基本上能反应出煤燃烧的难易程度。

（）。

3、煤的收到基水分Mar越大，则该煤低位发热量Qnet，ar越低。

（）4、在同一煤种成分中，原煤的收到基水分等于其空气干燥基水分。
