第十七章 滚动轴承与轴、孔的配合第一节 滚动轴承精度等级及其应用一、滚动轴承的精度等级国标GB/T307.3－1996规定向心轴承（圆锥滚子轴承除外）精度分为0，6，5，4，2（相当于GB/T307.3－1984规定G ，E ，D ，C ，B 级）五级，精度依次升高，0（G ）级精度最低，2（B ）级精度最高。

国标GB/T307.3－1996规定圆锥滚子轴承精度分为0，6x ，5，4四级；推力轴承精度分为0，6，5，4四级。

二、滚动轴承精度等级的选用 滚动轴承各级精度的应用情况如下：0（G ）级（通常称为普通级）——用于低、中速及旋转精度要求不高的一般旋转机构，它在机械中应用最广。

例如普通机床变速箱、进给箱的轴承，汽车、拖拉机变速箱的轴承，普通电动机、水泵、压缩机等旋转机构中的轴承等。

6（E ）级——用于转速较高、旋转精度要求较高的旋转机构。

例如普通机床的主轴后轴承，精密机床变速箱的轴承等o5（D ）级、4（C ）级——用于高速、高旋转精度要求的机构。

例如精密机床的主轴轴承，精密仪器仪表的主要轴承等。

2（B ）级——用于转速很高、旋转精度要求也很高的机构。

例如齿轮磨床、精密坐标镗床的主轴轴承，高精度仪器仪表的主要轴承等。

第二节 滚动轴承内、外径的公差带滚动轴承的内圈、外圈都是薄壁零件，在制造和保管过程中容易变形，但当轴承内圈与轴、外圈与外壳孔装配后，这种少量的变形会得到一定程度的矫正。

田此，国家标准对轴承内、外径分别规定了两种尺寸公差和两种形状公差。

两种尺寸公差是：①轴承单一内径（s d ）与外径（s D ）的偏差（d ∆，D ∆）；②轴承单一平面平均内径（mp d ）与外径（mp D ）的偏差（mp d ∆，mp D ∆）。

两种形状公差是：①轴承单一径向平面内，内径（s d ）与外径（s D ）的变动量（dp V ，Dp V ）；②轴承平均内径（mp d ）与外径（mp D ）的变动量（mdp V ，mDp V ）。

轴承与轴,外壳配合公差的选择Document serial number【KK89K-LLS98YT-SS8CB-SSUT-SST108】内圈m6n6p6外圈H7G7K7这是正常内圈旋转的配合外圈旋转时内圈h6k6外圈M6N6双H配合一般不要采用因为国内加工能力不行孔和轴尺寸和形状达不到要求的话会跑外圈①当轴承内径公差带与轴公差带构成配合时，在一般基孔制中原属过渡配合的公差代号将变为过赢配合，如k5、k6、m5、m6、n6等，但过赢量不大；当轴承内径公差代与h5、h6、g5、g6等构成配合时，不在是间隙而成为过赢配合。

②轴承外径公差带由于公差值不同于一般基准轴，也是一种特殊公差带，大多情况下，外圈安装在外壳孔中是固定的，有些轴承部件结构要求又需要调整，其配合不宜太紧，常与H6、H7、J6、J7、Js6、Js7等配合。

附:一般情况下，轴一般标0～＋0。

005如果是不常拆的话，就是＋0。

005～＋0。

01的过盈配合就可以了，如果要常常的拆装就是过渡配合就可以了。

我们还要考虑到轴材料本身在转动时候的热胀，所以轴承越大的话，最好是－0。

005～0的间隙配合，最大也不要超过0。

01的间隙配合还有一条就是动圈过盈，静圈间隙前言滚动轴承是一种标准化部件，具有摩擦力小、容易起动及更换简便等优点。

我们在日常维修或从事机械设计时，合理、正确选择轴承配合是至关重要的。

1轴承配合的选择方法正确选择轴承配合，对保证机器正常运转、提高轴承的使用寿命和充分利用轴承的承载能力关系很大。

滚动轴承配合的选择主要是根据轴承套圈承受负荷的性质和大小，并结合轴承的类型、尺寸、工作条件、轴与壳体的材料和结构以及工作温度等因素综合考虑。

(1)套圈是否旋转当轴承的内圈或外圈工作时为旋转圈，应采用稍紧的配合，其过盈量的大小应使配合面在工作负荷下不发生“爬行”，因为一旦发生爬行，配合表面就要磨损，产生滑动，套圈转速越高，磨损越严重。

轴承工作时，若其内圈或外圈为不旋转套圈，为了拆装和调整方便，宜选用较松的配合。

第十七章 滚动轴承与轴、孔的配合第一节 滚动轴承精度等级及其应用一、滚动轴承的精度等级国标GB/T307.3－1996规定向心轴承（圆锥滚子轴承除外）精度分为0，6，5，4，2（相当于GB/T307.3－1984规定G ，E ，D ，C ，B 级）五级，精度依次升高，0（G ）级精度最低，2（B ）级精度最高。

国标GB/T307.3－1996规定圆锥滚子轴承精度分为0，6x ，5，4四级；推力轴承精度分为0，6，5，4四级。

二、滚动轴承精度等级的选用 滚动轴承各级精度的应用情况如下：0（G ）级（通常称为普通级）——用于低、中速及旋转精度要求不高的一般旋转机构，它在机械中应用最广。

例如普通机床变速箱、进给箱的轴承，汽车、拖拉机变速箱的轴承，普通电动机、水泵、压缩机等旋转机构中的轴承等。

6（E ）级——用于转速较高、旋转精度要求较高的旋转机构。

例如普通机床的主轴后轴承，精密机床变速箱的轴承等o5（D ）级、4（C ）级——用于高速、高旋转精度要求的机构。

例如精密机床的主轴轴承，精密仪器仪表的主要轴承等。

2（B ）级——用于转速很高、旋转精度要求也很高的机构。

例如齿轮磨床、精密坐标镗床的主轴轴承，高精度仪器仪表的主要轴承等。

第二节 滚动轴承内、外径的公差带滚动轴承的内圈、外圈都是薄壁零件，在制造和保管过程中容易变形，但当轴承内圈与轴、外圈与外壳孔装配后，这种少量的变形会得到一定程度的矫正。

田此，国家标准对轴承内、外径分别规定了两种尺寸公差和两种形状公差。

两种尺寸公差是：①轴承单一内径（s d ）与外径（s D ）的偏差（d ∆，D ∆）；②轴承单一平面平均内径（mp d ）与外径（mp D ）的偏差（mp d ∆，mp D ∆）。

两种形状公差是：①轴承单一径向平面内，内径（s d ）与外径（s D ）的变动量（dp V ，Dp V ）；②轴承平均内径（mp d ）与外径（mp D ）的变动量（mdp V ，mDp V ）。

滚动轴承与轴径及外壳孔的配合应采用什么公差原则一、引言在工程制造领域，滚动轴承是一种常用的零部件，用于支撑和旋转机械设备中的轴。

为了确保滚动轴承的稳定性和可靠性，轴径与外壳孔之间的配合公差原则至关重要。

本文将深入探讨滚动轴承与轴径及外壳孔的配合公差原则，帮助读者更好地理解这一主题。

二、滚动轴承与轴径配合公差原则1. 基本原理滚动轴承与轴径的配合公差原则需遵循ISO和GB标准，以确保轴承能够正确安装在轴上并具有良好的旋转性能。

根据ISO286-2和GB1800.1-1996标准，通常采用制轴径基准尺寸和制孔基准尺寸的形式进行配合。

制轴系列分为加置制轴系列、基准轴系列和负偏差制轴系列，制孔系列也分为加置制孔系列、基准孔系列和负偏差制孔系列。

在配合过程中，需根据具体要求选择适当的基准尺寸和公差等级。

2. 公差等级根据实际应用需求，轴径与滚动轴承的配合公差可分为一般配合、紧配合和松配合。

一般配合适用于一般情况下的轴承安装，具有良好的流动性和安装性。

紧配合适用于要求较高的工况，具有较小的间隙，能够提高轴承的刚性和传动精度。

松配合适用于对中心位置要求不高的场合，具有较大的间隙，可以减小装配难度和提高装配效率。

三、滚动轴承与外壳孔的配合公差原则1. 基本原理滚动轴承与外壳孔的配合公差原则同样需遵循ISO和GB标准，以确保轴承能够正确安装在外壳孔中并具有良好的稳定性。

在实际应用中，通常采用H7制孔和h7轴的配合，其中H7代表基准孔系列，h7代表基准轴系列。

还需根据具体要求选择适当的公差等级和配合类型。

2. 公差等级与轴径配合类似，外壳孔与滚动轴承的配合公差也可分为一般配合、紧配合和松配合三种类型。

一般配合适用于一般情况下的孔安装，具有良好的流动性和安装性。

紧配合适用于要求较高的工况，具有较小的间隙，能够提高外壳孔的刚性和稳定性。

松配合适用于对几何要求不高的场合，具有较大的间隙，可以减小装配难度和提高装配效率。

四、总结及个人观点通过以上对滚动轴承与轴径及外壳孔的配合公差原则的探讨，我们不难发现，配合公差原则的选择对于轴承的安装和使用至关重要。

仅供个人参考滚动轴承与轴和外壳孔的配合及选用3 滚动轴承内、外径公差带特点1、滚动轴承外圈和外壳孔的配合，采用基轴制；内圈与轴颈的配合采用基孔制。

2、轴承内圈通常与轴一起旋转。

为防止内圈和轴颈的配合相对滑动而产生磨损，影响轴承的工作性能，要求配合面间具有一定的过盈，但过盈量不能太大。

因此国标GB/T 307.1-2005规定：内圈基准孔公差带位于以公称内径d为零线的下方。

即上偏差为零，下偏差为负值。

3、轴承外圈安装在外壳孔中，通常不旋转，考虑到工作时温度升高会使轴膨胀，两端轴承中有一端应是游动支承，可把外圈与外壳孔的配合稍松一点，使之能补偿轴的热胀伸长量，不然轴弯曲，轴承内部就有可能卡死。

因此国标GB/T 307.1-2005规定：轴承外圈的公差带位于公称尺寸D为零线的下方。

它与具有基本偏差h的公差带相类似，但公差值不同。

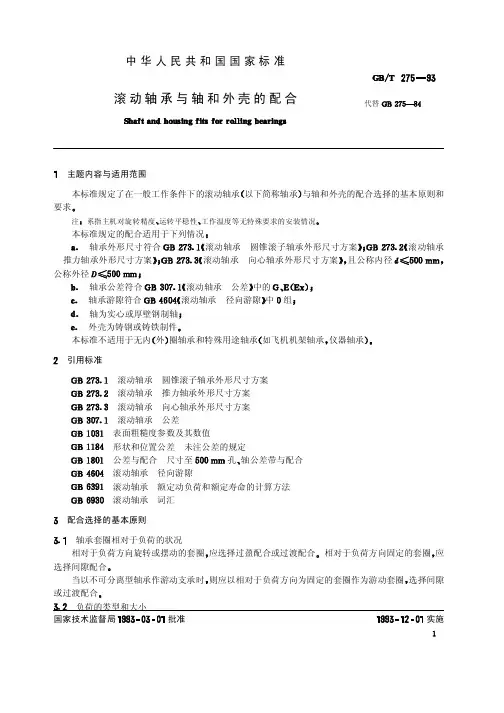

轴承内外径公差带图：+第四节滚动轴承与轴和外壳孔的配合及选用GB/T 275-1993规定了与轴承内、外径相配合的轴和壳体孔的尺寸公差带、形位公差、表面粗糙度以及配合选用的基本原则。

一、轴和外壳的尺寸公差带由于轴承内径和外径公差带在制造时已确定，因此它们分别与外壳孔、轴颈的配合，要由外壳孔和轴颈的公差带决定。

故选择轴承的配合也就是确定轴颈和外壳孔的公差带。

国家标准所规定的轴颈和外壳孔的公差带。

如表6-5所示：1、轴承外圈与外壳孔的配合与GB/T 1801－1999中基轴制的同名配合相比较，虽然尺寸公差的代号相同，但配合性质有所不同2、轴承内圈与轴颈的配合比GB/T 1801-1999中基孔制同名配合紧一些：g5、g6、h5、h6轴颈与轴承内圈的配合已变成过渡配合，k5、k6，m5、m6已变成过盈配合，其余也都有所变紧滚动轴承与轴和壳体孔的配合及其选择6）按表7-11选择形位公差值，轴颈圆柱度0.005 mm；外壳孔圆柱度0.010 mm，外壳孔肩端面圆跳动0.015 mm。

（7）按表7-12选择轴颈和外壳孔的表面粗糙度参数值。

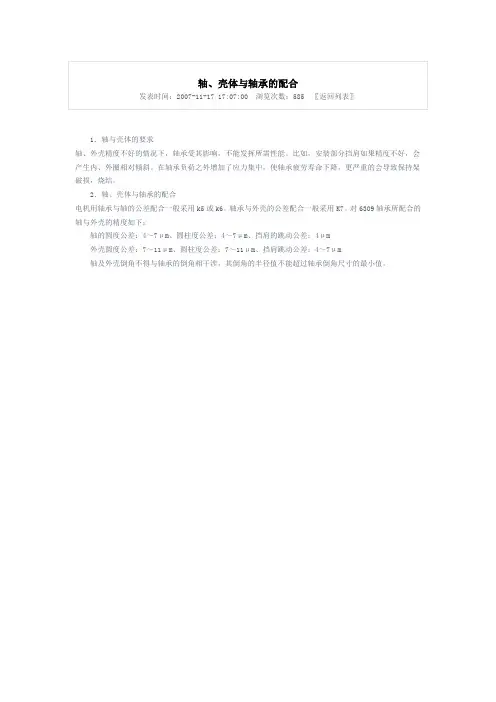

1．轴与壳体的要求
轴、外壳精度不好的情况下，轴承受其影响，不能发挥所需性能。

比如，安装部分挡肩如果精度不好，会产生内、外圈相对倾斜。

在轴承负荷之外增加了应力集中，使轴承疲劳寿命下降，更严重的会导致保持架破损，烧结。

2．轴、壳体与轴承的配合
电机用轴承与轴的公差配合一般采用k5或k6。

轴承与外壳的公差配合一般采用K7。

对6309轴承所配合的轴与外壳的精度如下：
轴的圆度公差：4～7μm、圆柱度公差：4～7μm、挡肩的跳动公差：4μm
外壳圆度公差：7～11μm、圆柱度公差：7～11μm、挡肩跳动公差：4～7μm
轴及外壳倒角不得与轴承的倒角相干涉，其倒角的半径值不能超过轴承倒角尺寸的最小值。

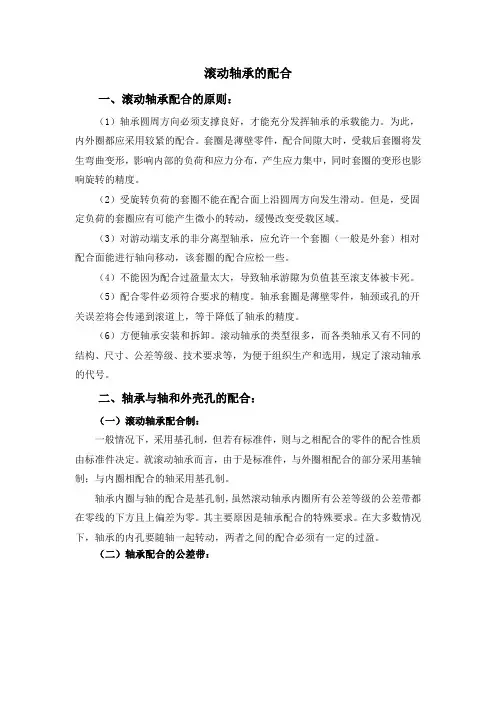

滚动轴承的配合一、滚动轴承配合的原则：（1）轴承圆周方向必须支撑良好，才能充分发挥轴承的承载能力。

为此，内外圈都应采用较紧的配合。

套圈是薄壁零件，配合间隙大时，受载后套圈将发生弯曲变形，影响内部的负荷和应力分布，产生应力集中，同时套圈的变形也影响旋转的精度。

（2）受旋转负荷的套圈不能在配合面上沿圆周方向发生滑动。

但是，受固定负荷的套圈应有可能产生微小的转动，缓慢改变受载区域。

（3）对游动端支承的非分离型轴承，应允许一个套圈（一般是外套）相对配合面能进行轴向移动，该套圈的配合应松一些。

（4）不能因为配合过盈量太大，导致轴承游隙为负值甚至滚支体被卡死。

（5）配合零件必须符合要求的精度。

轴承套圈是薄壁零件，轴颈或孔的开关误差将会传递到滚道上，等于降低了轴承的精度。

（6）方便轴承安装和拆卸。

滚动轴承的类型很多，而各类轴承又有不同的结构、尺寸、公差等级、技术要求等，为便于组织生产和选用，规定了滚动轴承的代号。

二、轴承与轴和外壳孔的配合：（一）滚动轴承配合制：一般情况下，采用基孔制，但若有标准件，则与之相配合的零件的配合性质由标准件决定。

就滚动轴承而言，由于是标准件，与外圈相配合的部分采用基轴制；与内圈相配合的轴采用基孔制。

轴承内圈与轴的配合是基孔制，虽然滚动轴承内圈所有公差等级的公差带都在零线的下方且上偏差为零。

其主要原因是轴承配合的特殊要求。

在大多数情况下，轴承的内孔要随轴一起转动，两者之间的配合必须有一定的过盈。

（二）轴承配合的公差带：（三）轴颈、轴承座配合公差等级的选择：与滚动轴承相配合的孔、轴的公差等级与轴承的公差等级密切相关。

一般与/P6、/P0轴承配合的轴，其公差等级多为IT5~IT7，箱体孔多为IT6~IT8等。

三滚动轴承配合的图样标注：（一）在装配图上的标注：在装配图上，不用标注轴承的公差等级代号，只需标注与之相配合的轴承座及轴颈的公差等级代号。

（四）在零件图上的标注：在零件图上，应标注：尺寸公差、形状公差、位置公差、表面粗糙度。

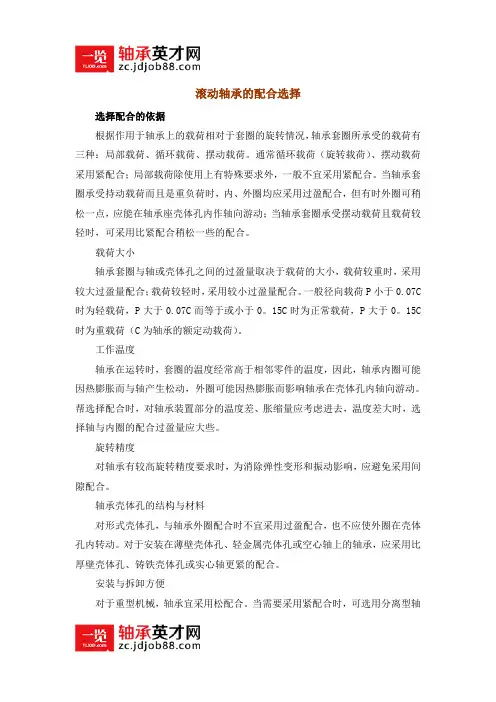

滚动轴承的配合选择选择配合的依据根据作用于轴承上的载荷相对于套圈的旋转情况，轴承套圈所承受的载荷有三种：局部载荷、循环载荷、摆动载荷。

通常循环载荷（旋转载荷）、摆动载荷采用紧配合；局部载荷除使用上有特殊要求外，一般不宜采用紧配合。

当轴承套圈承受持动载荷而且是重负荷时，内、外圈均应采用过盈配合，但有时外圈可稍松一点，应能在轴承座壳体孔内作轴向游动；当轴承套圈承受摆动载荷且载荷较轻时，可采用比紧配合稍松一些的配合。

载荷大小轴承套圈与轴或壳体孔之间的过盈量取决于载荷的大小，载荷较重时，采用较大过盈量配合；载荷较轻时，采用较小过盈量配合。

一般径向载荷P小于0.07C 时为轻载荷，P大于0.07C而等于或小于0。

15C时为正常载荷，P大于0。

15C 时为重载荷（C为轴承的额定动载荷）。

工作温度轴承在运转时，套圈的温度经常高于相邻零件的温度，因此，轴承内圈可能因热膨胀而与轴产生松动，外圈可能因热膨胀而影响轴承在壳体孔内轴向游动。

帮选择配合时，对轴承装置部分的温度差、胀缩量应考虑进去，温度差大时，选择轴与内圈的配合过盈量应大些。

旋转精度对轴承有较高旋转精度要求时，为消除弹性变形和振动影响，应避免采用间隙配合。

轴承壳体孔的结构与材料对形式壳体孔，与轴承外圈配合时不宜采用过盈配合，也不应使外圈在壳体孔内转动。

对于安装在薄壁壳体孔、轻金属壳体孔或空心轴上的轴承，应采用比厚壁壳体孔、铸铁壳体孔或实心轴更紧的配合。

安装与拆卸方便对于重型机械，轴承宜采用松配合。

当需要采用紧配合时，可选用分离型轴承、内圈带锥孔和带紧定套或退卸套轴承。

轴承的轴向位移配合中，当要求轴承的一个套圈在运转中能轴向游动时，轴承外圈与轴承座壳体孔应采用松配合。

配合的选择轴承与轴的配合采用基孔制，而与外壳的配合则采用基轴制。

轴承与轴的配合与机器制造业中所采用的公差配合制度不同，轴承内径的公差带多处于零钱以下，因此，在采用相同配合的条件下，轴承内径与轴的配合比通常的配合较为紧密。

轴承与轴或孔的配合配合公差（fit tolerance）是指组成配合的孔、轴公差之和。

它是允许间隙或过盈的变动量。

孔和轴的公差带大小和公差带位置组成了配合公差。

孔和轴配合公差的大小表示孔和轴的配合精度。

孔和轴配合公差带的大小和位置表示孔和轴的配合精度和配合性质。

配合公差的大小＝公差带的大小；配合公差带大小和位置＝配合性质。

[编辑本段]配合公差的等级与公差带公差等级的选择与轴承配合的轴或轴承座孔的公差等级与轴承精度有关。

与P0级精度轴承配合的轴，其公差等级一般为IT6，轴承座孔一般为IT7。

对旋转精度和运转的平稳性有较高要求的场合(如电动机等)，应选择轴为IT5，轴承座孔为IT6。

公差带的选择当量径向载荷P分成“轻”、“正常”和“重”载荷等几种情况，其与轴承的额定动载荷C之关系为：轻载荷P≤0.06C 正常载荷 0.06C ＜P≤ 0.12C 重载荷 0.12C＜P1) 轴公差带安装向心轴承和角接触轴承的轴的公差带参照相应公差带表。

就大多数场合而言，轴旋转且径向载荷方向不变，即轴承内圈相对于载荷方向旋转的场合，一般应选择过渡或过盈配合。

静止轴且径向载荷方向不变，即轴承内圈相对于载荷方向是静止的场合，可选择过渡或小间隙配合(太大的间隙是不允许的)。

2)外壳孔公差带安装向心轴承和角接触轴承的外壳孔公差带参照相应公差带表。

选择时注意对于载荷方向摆动或旋转的外圈，应避免间隙配合。

当量径向载荷的大小也影响外圈的配合选择。

3) 轴承座结构形式的选择滚动轴承的轴承座除非有特别需要，一般多采用整体式结构，剖分式轴承座只是在装配上有困难，或在装配上方便的优点成为主要考虑点时才采用，但它不能应用于紧配合或较精密的配合，例如K7和比K7更紧的配合，又如公差等级为IT6或更精密的座孔，都不得采用剖分式轴承座。

[编辑本段]轴承与轴的配合公差标准①当轴承内径公差带与轴公差带构成配合时，在一般基孔制中原属过渡配合的公差代号将变为过赢配合，如k5、k6、m5、m6、n6等，但过赢量不大；当轴承内径公差代与h5、h6、g5、g6等构成配合时，不在是间隙而成为过赢配合。

滚动轴承的配合与装拆工艺
