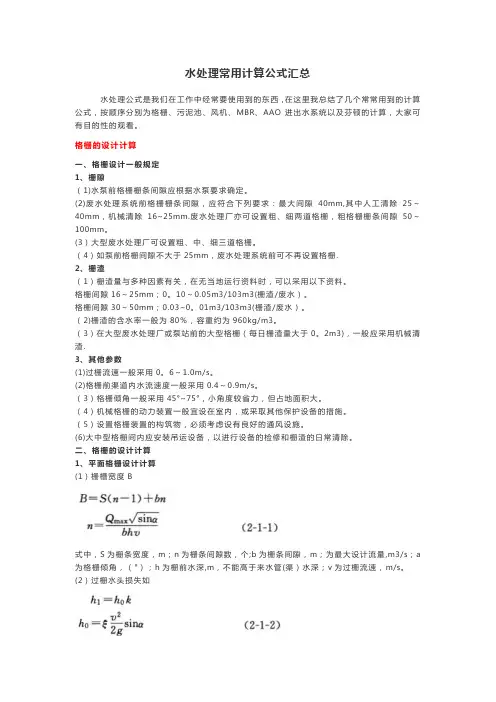

水处理常用计算公式汇总水处理公式是我们在工作中经常要使用到的东西,在这里我总结了几个常常用到的计算公式,按顺序分别为格栅、污泥池、风机、MBR、AAO进出水系统以及芬顿的计算,大家可有目的性的观看。
格栅的设计计算一、格栅设计一般规定1、栅隙(1)水泵前格栅栅条间隙应根据水泵要求确定。
(2)废水处理系统前格栅栅条间隙,应符合下列要求:最大间隙40mm,其中人工清除25~40mm,机械清除16~25mm.废水处理厂亦可设置粗、细两道格栅,粗格栅栅条间隙50~100mm。
(3)大型废水处理厂可设置粗、中、细三道格栅。
(4)如泵前格栅间隙不大于25mm,废水处理系统前可不再设置格栅.2、栅渣(1)栅渣量与多种因素有关,在无当地运行资料时,可以采用以下资料。
格栅间隙16~25mm;0。
10~0.05m3/103m3(栅渣/废水)。
格栅间隙30~50mm;0.03~0。
01m3/103m3(栅渣/废水)。
(2)栅渣的含水率一般为80%,容重约为960kg/m3。
(3)在大型废水处理厂或泵站前的大型格栅(每日栅渣量大于0。
2m3),一般应采用机械清渣.3、其他参数(1)过栅流速一般采用0。
6~1.0m/s。
(2)格栅前渠道内水流速度一般采用0.4~0.9m/s。
(3)格栅倾角一般采用45°~75°,小角度较省力,但占地面积大。
(4)机械格栅的动力装置一般宜设在室内,或采取其他保护设备的措施。
(5)设置格栅装置的构筑物,必须考虑设有良好的通风设施。
(6)大中型格栅间内应安装吊运设备,以进行设备的检修和栅渣的日常清除。
二、格栅的设计计算1、平面格栅设计计算(1)栅槽宽度B式中,S为栅条宽度,m;n为栅条间隙数,个;b为栅条间隙,m;为最大设计流量,m3/s;a 为格栅倾角,(°);h为栅前水深,m,不能高于来水管(渠)水深;v为过栅流速,m/s。
(2)过栅水头损失如式中,h0为计箅水头损失,m;k为系数,格栅堵塞时水头损失增大倍数,一般采用3;ζ为阻力系数,与栅条断而形状有关,按表2—1—1阻力系数ζ计箅公式计算;g为重力加速度,m/s2。
石英砂滤料装填标准石英砂滤料是一种常用的水处理过滤材料,其装填标准对于水处理设备的运行效果和处理水质起着至关重要的作用。
石英砂滤料的装填标准主要包括石英砂的颗粒大小、均匀性、密度和装填方式等方面。
首先,石英砂的颗粒大小对于滤料的过滤效果至关重要。
一般来说,石英砂的颗粒大小应该是均匀的,且符合一定的标准。
较粗的石英砂颗粒可以有效地去除较大颗粒的杂质,而较细的石英砂颗粒则可以去除更小的颗粒。
因此,在装填石英砂滤料时,应该根据具体的过滤要求选择合适的颗粒大小,以确保水处理设备的过滤效果。
其次,石英砂的均匀性也是装填标准中需要重点考虑的因素之一。
石英砂的均匀性直接影响到水在滤料层中的流动情况,如果石英砂的均匀性不好,就会出现局部流速过快或过慢的情况,从而影响到整个滤料层的过滤效果。
因此,在装填石英砂滤料时,需要采取相应的措施,确保石英砂的均匀性达到要求。
此外,石英砂的密度也是装填标准中需要考虑的重要因素之一。
石英砂的密度直接关系到滤料层的稳定性和耐压性能。
在装填石英砂滤料时,需要控制好石英砂的装填密度,以确保其在水处理设备运行过程中不会发生塌陷或变形的情况,从而保证水处理设备的正常运行。
最后,装填石英砂滤料时需要注意合理的装填方式。
通常情况下,石英砂滤料是通过特定的装填设备进行装填的,需要按照设备要求进行操作,确保石英砂的装填均匀、密度适当。
同时,还需要注意装填过程中的震动和冲击,避免石英砂颗粒破碎或产生细颗粒,影响到滤料层的过滤效果。
总的来说,石英砂滤料的装填标准直接关系到水处理设备的运行效果和处理水质的质量。
因此,在装填石英砂滤料时,需要严格按照相关的标准和要求进行操作,确保石英砂滤料的装填质量达到要求,从而保证水处理设备的正常运行和处理水质的效果。

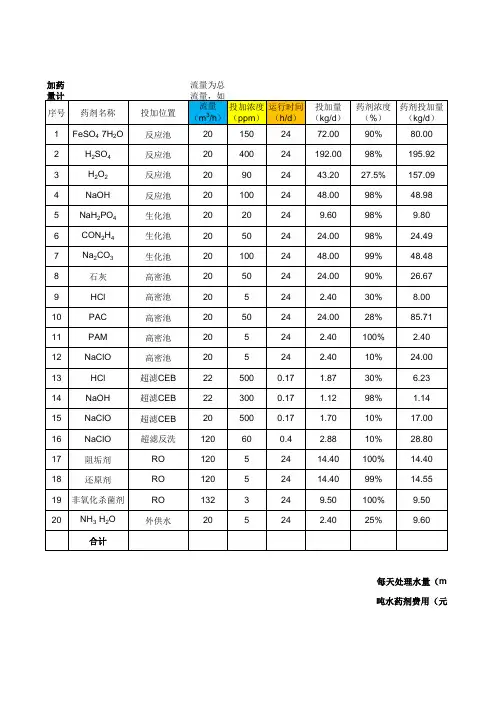

水处理加药计算公式水处理加药计算是指通过一定的计算公式确定水处理中所需的药剂加药量。
在水处理过程中,为了有效地去除水中的悬浮物、微生物和化学成分,常常需要添加适量的药剂。
下面介绍一些常见的水处理加药计算公式。
1. 吸附剂加药计算公式吸附剂主要用于去除水中的颜色、异味和有机物等杂质。
加药量的计算公式为:Dosage = (C1 - C2) × Q / M其中,Dosage为吸附剂的加药量(单位为克);C1为进水中某种有机物(颜色、异味等)的初始浓度(单位为mg/L);C2为出水中该有机物的浓度(单位为mg/L);Q为水处理量(单位为m³);M为吸附剂的质量(单位为克/千克水)。
2. 氧化剂加药计算公式氧化剂主要用于与水中的有机物发生氧化反应,从而去除有机污染物。
加药量的计算公式为:Dosage = C1 × Q / A其中,Dosage为氧化剂的加药量(单位为克);C1为水中有机物的浓度(单位为mg/L);Q为水处理量(单位为m³);A为氧化剂的有效氧浓度(单位为克/千克水)。
3. 絮凝剂加药计算公式絮凝剂主要用于悬浮物的团聚,从而加速悬浮物的沉降和过滤,使水变得清澈。
加药量的计算公式为:Dosage = (C1 - C2) × Q × f / M其中,Dosage为絮凝剂的加药量(单位为克);C1为水中悬浮物的初始浓度(单位为mg/L);C2为出水中悬浮物的浓度(单位为mg/L);Q为水处理量(单位为m³);f为絮凝剂的药剂浓度(单位为g/L);M为絮凝剂的有效成分含量(单位为克/千克水)。
需要注意的是,上述计算公式仅适用于一般情况下的水处理加药计算。
在具体应用中,还需考虑水质的变化、设备的特点以及不同药剂的使用要求等因素,确定最佳的加药量。
总之,水处理加药计算公式是根据水质的特点、需要去除的污染物以及药剂的特性等因素综合考虑而得出的。
水处理计算公式范文水处理计算公式是用于计算水处理过程中的各种参数和指标的数学公式。
水处理是一系列的物理、化学或生物过程,旨在改善水的质量,使其适用于特定的用途,如饮用水、工业用水、农业用水等。
下面将介绍几个常用的水处理计算公式。
1.清洗水需求量(CWR)计算公式:CWR=[(Q×T)/C]×100其中,CWR为清洗水需求量(L),Q为每分钟进水流量(L/min),T 为清洗时间(min),C为清洗浓度(%)。
清洗水需求量是在水处理过程中,为了清洗设备而需要的水量。
通过计算清洗水需求量,可以合理规划清洗水的使用量。
2. 混凝剂(coagulant)投加量计算公式:C=(V×M)/Q其中,C为混凝剂投加量(mg/L),V为混凝剂体积(mL),M为混凝剂质量(mg),Q为水样体积(L)。
混凝剂投加量的计算公式是为了确定混凝剂的适当投加量,以达到最佳的混凝效果。
混凝剂通常用于去除水中的悬浮物、胶体等杂质。
3. 净水效率(water treatment efficiency)计算公式:E = [(Cin –Cout) / Cin] × 100其中,E为净水效率(%),Cin为进水浓度(mg/L),Cout为出水浓度(mg/L)。
净水效率是衡量水处理过程中去除污染物的能力的指标。
通过计算净水效率可以评估水处理过程的效果,并进行相应的调整和改进。
4.消毒剂剂量计算公式:D=(C×V)/Q其中,D为消毒剂剂量(mg/L),C为消毒剂浓度(mg/L),V为消毒剂体积(mL),Q为水样体积(L)。
消毒剂剂量的计算公式是为了确定适当的消毒剂投加量,以达到对水中的病原体进行有效灭活的目的。
5. 溶解氧浓度(dissolved oxygen concentration)计算公式:DO=(P–Pv)/H其中,DO为溶解氧浓度(mg/L),P为大气压力(mmHg),Pv为饱和水蒸气压力(mmHg),H为溶解氧浓度与溶解氧分压之间的线性关系。
净(制)构筑物根据人饮工程设计规模Q =6000m ³/d ,为自流引水处理,运行时间为24小时/天,日处理水量约6000 m ³,每小时水处理能力为250 m ³/h 。
水厂建两组净水建筑物,每组日处理水量约3000 m ³,每小时水处理能力为125 m ³/h 。
水厂建净水建筑物两组四座,单组净化能力Q =125m ³/h 。
水源水质化验结果表明,浑浊度、大肠菌群、细菌总数三项指标超标。
为保证人民生活饮水卫生达国标GB5749-85要求,拟定净水构筑物工艺流程为:进水→旋流孔室反应→斜管沉淀→重力式无阀滤池→清水池。
现只计算一座(1500 m ³)的净水结构:一.穿孔旋流孔室式反应池设计参数:反应池采用6格,反应时间20分钟,池高度拟定为3.7m ,V 进口=1.0m/s ,V6=0.2(m/s )。
反应池总容积W=QT/60=62.5×20/60=20.83(m ³)反应池面积F=W/H=20.83/2.5=8.332(㎡)单格池面积f =F/n =8.332/6=1.389(㎡)设计拟定为正8边形内切圆直径为1.3m 的单个反应池的面积为1.4㎡,满足设计要求。
各单池进孔口流速=1.0+0.2-0.2×T t n )12.00.1(122-+ =1.2-0.2T t n241+ 第一格进口管径采用0.15mtn =n Tn '' 式中n ''——第n 格序数n =6格t1=3.33(min ) t2=6.67(min )t3=10(min ) t4=13.33(min )t5=16.67(min) t6=20(min)V1=1.2-0.2×sqrt((1+24×3.33/20))=0.75(m/s)V2=1.2-0.2×sqrt((1+24×6.67/20))=0.6(m/s)同理可求得:V3=0.48(m/s) V4=0.38(m/s)V5=0.28(m/s) V6=0.2(m/s)各格进口尺寸,1—6格拟定为正8边形由流量公式得:Q=62.5m3/h=0.01736 m³/s据公式Fn=Q/Vn计算得:F1=0.01736/0.75=0.0231(㎡)实际采用孔口尺寸:b×h=0.11×0.22=0.0242(㎡)F2=0.01736/0.6=0.0289(㎡)实际采用孔口尺寸:b×h=0.12×0.24=0.0288(㎡)同理得:F3=0.0363(㎡)实际采用孔口尺寸:b×h=0.14×0.27=0.0378(㎡)F4=0.0462(㎡)实际采用孔口尺寸:b×h=0.16×0.29=0.0464(㎡)F5=0.0613(㎡)实际采用孔口尺寸:b×h=0.18×0.34=0.0612(㎡)F6=0.0868(㎡)实际采用孔口尺寸:b×h=0.21×0.42=0.0882(㎡)GT值计算,要求梯度值GT在104—105之间由公式G式中h=1.06 V2n/2g为孔口水头损失经计算得:H进口=0.054 h1=0.03 h2=0.019 h3=0.012 h4=0.008 h5=0.004则h=h进口+h1+h2……h5=0.111(m)G2010029.160111.05004⨯⨯⨯⨯-=21.2(L/s)(G=20~60s-1)GT=21.2×1500=31800≈3.18×104在104—105之间,故能满足要求。
