在分析箱体高度对气动阻力的影响时，由于货车驾驶室的形状对箱体的气 流、压力分布和气动阻力有很大的影响。因此，必须对不同的驾驶室形状分别 加以讨论。在图5-9中列出了方形驾驶室和上边角倒圆驾驶室两种情况下，当 箱体高度增大时，其气流的流动状态。
பைடு நூலகம்
由图5-9可见，对方形驾驶室，由于在驾驶室上边角处气流分离早，中等高度 的箱体，能得到较为贴附的箱体气流，因此气动阻力系数较小。对上边角倒圆 的驾驶室，由于通过驾驶室上方的气流基本上没有分离，因此低高度的箱体， 可以获得较小的气动阻力，随着箱体高度的增大，作用在箱体上的迎面气流的 分离程度增加，因而导致了气动阻力的增加。正是由于这种不同的气流流动状 态，导致了不同的气动阻力随高度的变化曲线（图5-10）。
图5-5示出了4种客车后车体形状对气动阻力的影响。由图可见，由于客车气动 阻力主要是由车头形状决定的，并严重影响着后车体上的气流流动情况，将车头的 上边角和侧边角倒圆，可以大大改善后车体修形的效果。将后车体上边角倒圆后， 气动阻力系数下降了4%～8%；将后车体上缘和侧缘倾斜5º的倾角后，阻力系数下 降了6%～20%；再将5º倾斜面的下边角倒圆后，阻力系数下降了9%～22%；最后 将后车体延长，并使后车体上部具有较大的倾斜面，可使气动阻力系数下降14%～ 35%。但是最后这种方案会使客车后悬增长并影响内部的空间利用，所以它很难在 公共汽车上采用。
3．稳涡装置 它是安装在货箱（货车或拖车）前围上部的附加装置(图5-19)，目的是使货车 驾驶室与货箱之间涡流受阻滞甚至破碎，稳定相对气流在驾驶室与货箱之间产生 的非定常涡，以达到减阻的目的。
除了以上介绍的三种，还有一些装置可以降低CD，如水箱面罩（因内流对CD
有影响），发动机底面护板的最佳设计，前柱流水槽形状的最佳设计等。更为广 泛利用的降低CD的装置，如荷兰的DAF牌货车采用了导风板兼做卧舱的方法，有 效的利用了导风板下面的空间。轿车上广泛采用的前阻流板，对于货车也被认为 是有效的。此外，封闭车厢和货箱大部分是方形的，所以新的空气动力装置将有 所发展。

汽车空气动力学性能研究

汽车空气动力学性能研究

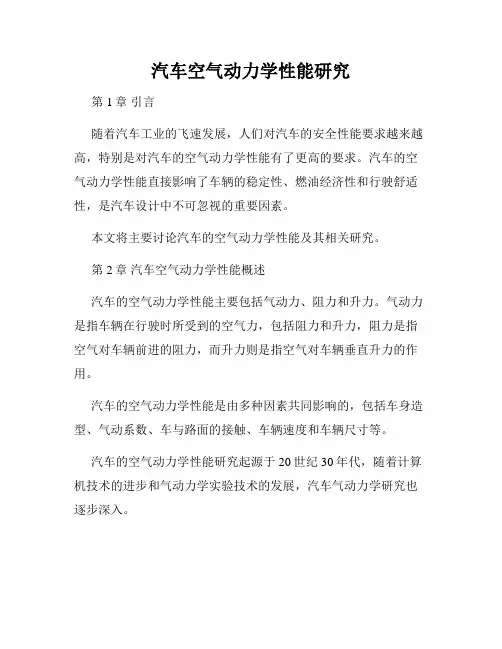

汽车空气动力学性能研究第1章引言随着汽车工业的飞速发展，人们对汽车的安全性能要求越来越高，特别是对汽车的空气动力学性能有了更高的要求。

汽车的空气动力学性能直接影响了车辆的稳定性、燃油经济性和行驶舒适性，是汽车设计中不可忽视的重要因素。

本文将主要讨论汽车的空气动力学性能及其相关研究。

第2章汽车空气动力学性能概述汽车的空气动力学性能主要包括气动力、阻力和升力。

气动力是指车辆在行驶时所受到的空气力，包括阻力和升力，阻力是指空气对车辆前进的阻力，而升力则是指空气对车辆垂直升力的作用。

汽车的空气动力学性能是由多种因素共同影响的，包括车身造型、气动系数、车与路面的接触、车辆速度和车辆尺寸等。

汽车的空气动力学性能研究起源于20世纪30年代，随着计算机技术的进步和气动力学实验技术的发展，汽车气动力学研究也逐步深入。

目前，汽车空气动力学研究主要集中在两个方面，一方面是通过计算机模拟来研究汽车在不同速度下的气动力学性能，另一方面是通过实验来验证模拟结果和优化汽车气动设计。

第3章汽车空气动力学性能计算方法现代汽车空气动力学性能计算方法主要包括两种，一种是通过数学模型来计算汽车的气动力学性能，另一种是通过计算流体力学方法来模拟汽车在不同速度下的空气流动情况。

数学模型是指通过数学公式来计算汽车的气动力学性能，该方法主要根据理论计算方法和试验数据来建立数学模型，然后使用数学模型对汽车的气动力学性能进行预测和优化。

数学模型的优点是计算速度快，而且可以在车辆设计的早期阶段进行优化，缺点是无法完全模拟汽车的复杂流态。

计算流体力学方法是一种通过计算机模拟来研究流体力学问题的数值方法。

它通过离散化流体问题来拟合模型，并利用高精度数值算法来求解模型方程。

该方法的优点是能够精确模拟汽车的复杂气动流动情况，得到非常准确的结果，但其缺点是计算时间较长，需要大量的计算资源和高性能计算机。

第4章汽车空气动力学性能实验方法汽车空气动力学性能实验方法主要包括隧道实验和道路试验。

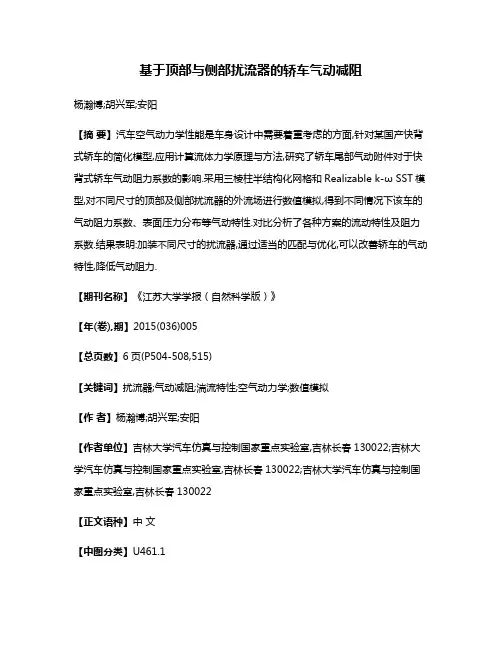

基于顶部与侧部扰流器的轿车气动减阻

基于顶部与侧部扰流器的轿车气动减阻

基于顶部与侧部扰流器的轿车气动减阻杨瀚博;胡兴军;安阳【摘要】汽车空气动力学性能是车身设计中需要着重考虑的方面,针对某国产快背式轿车的简化模型,应用计算流体力学原理与方法,研究了轿车尾部气动附件对于快背式轿车气动阻力系数的影响.采用三棱柱半结构化网格和Realizable k-ω SST模型,对不同尺寸的顶部及侧部扰流器的外流场进行数值模拟,得到不同情况下该车的气动阻力系数、表面压力分布等气动特性.对比分析了各种方案的流动特性及阻力系数.结果表明:加装不同尺寸的扰流器,通过适当的匹配与优化,可以改善轿车的气动特性,降低气动阻力.【期刊名称】《江苏大学学报（自然科学版）》【年(卷),期】2015(036)005【总页数】6页(P504-508,515)【关键词】扰流器;气动减阻;湍流特性;空气动力学;数值模拟【作者】杨瀚博;胡兴军;安阳【作者单位】吉林大学汽车仿真与控制国家重点实验室,吉林长春130022;吉林大学汽车仿真与控制国家重点实验室,吉林长春130022;吉林大学汽车仿真与控制国家重点实验室,吉林长春130022【正文语种】中文【中图分类】U461.1汽车空气动力学性能是车身设计中需要着重考虑的方面，汽车的气动阻力产生的主要根源是汽车行驶过程中所产生的压差阻力，压差阻力在总的阻力构成中占据了85%，在压差阻力的构成中，汽车前部设计仅占9%，而另外的91%则取决于汽车尾部，汽车尾部造型对于整体气动阻力有重要的影响，从形成机理上来看，由尾部造型引起的气动阻力主要由2部分构成:造型本身产生的阻力和尾流形成的涡造成的涡阻［1］.近年来，汽车外流场的研究在国内外都已经有了大量的成果.上汽集团对于桑塔纳轿车的气动性能进行了研究，发现涡流发源于气流发生分离的位置，主要有发动机罩与挡风玻璃之间的转角、发动机罩的3维曲率和结构及挡风玻璃的3维曲率和结构，最主要的分离位置位于汽车尾部［2］.日本三菱汽车公司通过研究发现空气阻力产生的重要原因是由于汽车尾部的流动发生分离，为了缓解流动分离的程度，使由流动分离产生的负压区变窄，因此安装涡发生器附件.通过研究发现涡发生器正确安装后可以有效降低气动阻力系数，尤其是安装三角翼涡发生器［3］之后阻力系数降低了0.000 6.笔者以某国产快背式轿车作为研究对象，应用计算流体力学原理与方法，研究轿车尾部气动附件对快背式轿车气动阻力系数的影响.对原始车型进行详细的分析，着重分析尾部的气流流动结构，找到涡流发生的位置，最后在汽车尾部各个位置加装各种不同种类的附件，找到适合该车型的附件安装方式.1 几何模型顶部扰流器作为稳定汽车行驶的附件已经在汽车上应用较广泛，近年来对于顶部扰流器的减阻效果也有研究，M.Koike等［3］对3种不同形式的顶部扰流器进行了研究，得到了普通形式的布置在车尾顶部狭长的扰流器会有较好的综合性能.普通形式的顶部扰流器主要由2个因素控制:① 扰流器的攻角α;②扰流器最长的弦长L.普通形式扰流器以及控制参数的选取如图1所示.图1 普通扰流器形状与尺寸定义方式图顶部扰流器的尺寸形状由参数L与α共同确定，弦长变化范围为120～250 mm，攻角变化范围为3°～23°.在此范围内弦长每隔65 mm选取试验点，攻角每隔10°选取试验点，不同尺寸扰流器几何模型如图2所示.在这2个参数变化所组成的样本空间内，共选取8个样本点，通过8组不同的试验得到L120α03，L120α13，L120α23，L185α03，L185α13，L185α23，L250α03，L250α13 的阻力系数分别为 -0.002，0.008，-0.016，0.008，0.013，0.011，0.005，0.005.图2 不同尺寸扰流器几何示意图通过分析可以发现:8种方案中只有L120α23起明显的减阻效果，其他尺寸的顶部扰流器反而起恶化作用，因此将L120α23与L185α13这2种方案进行详细的流场分析对比.本研究的侧部扰流器的建模思路和顶部扰流器的类似，也由2个主要参数弦长和攻角控制，对于侧部扰流器的攻角与弦长的定义与顶部扰流器的相同.侧部扰流器的形状如图3所示.图3 侧部扰流器示意图分析了7种不同尺寸的尾部侧部扰流器，其尺寸形状由L与α共同确定，弦长变化范围为160～240 mm，攻角变化范围为75°～85°，在此范围内均匀选取试验点.RSS(rear side spoiler)为侧部扰流器.试验得到RSS-L160α75，RSS-L160α80，RSS-L200α75，RSS-L200α80，RSS-L200α85，RSS-L240α75，RSSL240α80 的相对阻力系数分别为0.006，0.015，0.023，0.014，-0.007，0.005，0.003.在7种不同的尺寸中，只有RSS-L200α85起到减阻效果，其余都对气动性能产生恶化影响，与该尺寸相似的 RSS-L200α80也是阻力系数增加，RSS-L160α80的阻力系数相比原型也有所增大.因此重点分析上述3种情况与基本型的车尾部件表面速度分布与流线分布.2 数值模拟2.1 流场网格采用非结构网格求解，车身表面采用三棱柱单元，计算域内部由四面体填充，然后通过四面体合并转换成多面体，从而减少计算时间，在车身周围建立尺寸较小的网格，同时在车尾部设置加密区域，以更加精准地捕捉尾部流动，计算域采用较大尺寸的网格，在该区域的流动接近平稳状态，所以大尺寸的网格并不会影响计算精度.2.2 湍流模型通过查阅大量的文献，参考了课题组内的大量外流场风洞试验与数值仿真资料，通过对该车型试用不同湍流模型的仿真试验结果进行分析，最终选择了k-ω SST湍流模型进行数值仿真，该模型可广泛应用于各种压力梯度下的边界层问题的模拟，同时还能够较好模拟远离壁面充分发展的湍流流动，尤其对于边界层中相对于主流区具有逆向压力而造成的剥离现象具有较高的精度.本仿真对于边界层的流动较为关心，因此需要能够较好地模拟边界层流动的湍流模型，在外流场中通常被应用的k-ε模型就不能满足要求.在k-ω模型中，湍流黏度为式中α*为对湍流黏度进行低雷诺数修正的系数.k和ω的输运方程分别为式中:Gk为对应平均速度梯度的湍动能产生项;Gω为ω的产生项;Yk和Yω为k和ω由于湍流而产生的耗散;σk和σω为k方程和ω方程对应的湍流Prandtl数;Sk 和Sω为自定义的源项.为了使k-ω模型可以近似等效于k-ε模型，需要添加交叉扩散项:k-ω SST模型通过一个混合函数实现了从近壁面的k-ω模型到远离壁面的k-ε模型的过渡，该混合函数以近壁面函数和湍流量为参数，乘以交叉扩散项(4).因此k-ω SST模型可以通过下列湍流黏度方程来表达:式中:a1=0.31;Ω为平均涡量.式(1)以壁面距离和湍流量为变量的混合函数差值来求解.通过对算例的检验，发现采用k-ω SST模型，再配合合理的边界层网格就可以较好地模拟边界层表面的流动，可以满足计算精度［4-5］.3 结果分析3.1 顶部扰流器对轿车气动性能的影响为了更深刻了解涡发生器对于该车型的影响，探究继续改进的方式，分别对原车及加装顶部扰流器后的车型进行分析［6-7］.原车型后风窗表面速度分布如图4所示，后风窗表面剪切速度流线如图5所示.图4 基本型后风窗表面速度分布云图图5 基本型后风窗表面剪切速度流线图L120α23的顶部扰流器的后风窗表面速度分布如图6所示，表面剪切速度流线分布如图7所示.图6 L120α23后风窗表面速度分布云图图7 L120α23后风窗表面剪切速度流线图可以发现:加装L120α23形式的顶部扰流器后，后风窗附近的涡流得到了有效的抑制，仅在边缘处形成了2个小的纵向涡.通过和原车型进行对比，可以发现L120α23起到了很好的导流作用.通过仿真试验发现加装了L185α13的顶部扰流器会产生恶化气动性能的效果.该种情况的后风窗表面速度分布如图8所示，后风窗表面流线分布如图9所示.图8 L185α13后风窗表面速度分布云图图9 L185α13后风窗表面剪切速度流线图L185α13后风窗表面的流动比基本型更加不规则，整个后风窗最后形成了2个大的斜纵向的涡旋，产生了较为强烈的相互作用，这样的流动状态直接体现在尾部的涡旋上.由图9可知:从车顶的来流使得在车尾上部形成的涡流进一步扩大，车底来流的涡旋继续存在，因此阻力系数与基本型相比也产生了较大增加［8］.而L120α23通过给车顶来流补充了能量，该股气流向车后流动时，气流方向并没有产生突变，而是较为柔和地逐渐向下并未在后车窗与车顶处产生分离，这样的流动和尾部产生的涡流相互融合，最后在尾部仅形成了2个小的纵向涡旋，且该涡旋流动的强度较低，因此损耗的能量较少，所以L120α23起到了较好的减阻效果.L120α23和L185α13后风窗上的压力分布云图分别如图10，11所示.从图10，11可以发现:L120α23后部的压力明显大于L185α13的后部，因此这也是通过顶部扰流器对流场改善后产生的效果.图10 L120α23后风窗压力分布云图图11 L185α13后风窗压力分布云图3.2 侧部扰流器对轿车气动性能的影响基本型与 RSS-L200α85，RSS-L160α80，RSSL200α80的车尾部件表面速度分布和流线分布图如图12所示.图12 车尾部件表面速度云图及流线图对比起到减阻作用的RSS-L200α85使得基本型在后风窗处形成的2个强度较高的纵向涡旋扰动区域变小，减小了后风窗中部的能量损失，进而降低了气动阻力.RSS-L200α80并没有很好地减小后风窗处的2个强度较高的纵向涡旋扰动区域，在后风窗处依然有较大的能量消耗，所以不但没能起到足够的减阻效果，反而增加了气动阻力系数［9-10］.RSS-L160α80使得后风窗处的2个纵向涡在强度和影响范围上都有所扩大，因此使得阻力系数反而有较大的增加.该车型后风窗与C柱、车顶部之间留有一定的间隙，经过调研发现大部分气动性能较好的跑车后风窗与周围都不存在较小的间隙.通过改变后风窗的安装位置分析间隙对气动性能的影响，新的后风窗安装方式减小了后风窗与C柱、车顶间的装配间隙.通过计算，缩小装配间隙的后风窗阻力系数减小了0.004.减小装配间隙后的几何形状与基本型的对比如图13所示.2种情况下车尾部件表面速度分布云图及速度流线对比如图14所示.图13 几何形状对比图图14 车尾部件表面速度云图及流线图对比通过减小后风窗与C柱、车顶之间的装配间隙可以消除基本型中后风窗上的2个横向涡动，由于在车顶与后风窗交接处的几何突变较小，因此保证了流动分离被推迟，但是由于2个纵向涡之间产生了相互作用，阻力系数减小有限.4 结论1)不考虑其他因素，安装顶部及侧部扰流板可以有效降低汽车空气阻力.2)攻角和弦长控制着扰流器的几何外形与尺寸，在已选择的8种不同尺寸中进行仿真得出最佳的尺寸组合为弦长120 mm，攻角23°，该种扰流器的组合方式阻力系数减小了0.016倍.3)通过添加侧部扰流板和减小后风窗与C柱、车顶之间的装配间隙都可以缩小汽车原后风窗处形成的涡流，使后风窗及轿车尾部的流动更加有规律.参考文献(References)【相关文献】［1］傅立敏，刘锡国.典型汽车尾流结构的研究［J］.汽车工程，1996，18(6):343-347.Fu Limin，Liu Xiguo.A study on the wake structure of typical automobile shapes［J］.Automotive Engineering，1996，18(6):343-347.(in Chinese)［2］王务林，张菊，曾发林，等.一种进一步降低轿车空气阻力的方法［J］. 汽车工程，2000，22(1):21-24.Wang Wulin，Zhang Ju，Zeng Falin，et al.A new method of further reducing aerodynamic drag of passenger cars［J］.Automotive Engineering，2000，22(1):21-24.(in Chinese)［3］Koike M，Nagayoshi T，Hamamoto N.Research on aerodynamic drag reduction by vortex generators［J］.Mitsubshi Motors Technical Review，2004，16:11-16.［4］江洪，唐鹏.轿车车身外流场的CFD仿真与实验验证［J］.重庆交通大学学报:自然科学版，2011，30(3):470-475.Jiang Hong，Tang Peng.CFD simulation and experiment verification of exterior flow fieldof a car body［J］.Journal of Chongqing Jiaotong University:Natural Science，2011，30(3):470-475.(in Chinese)［5］胡兴军，李腾飞，王靖宇，等.尾板对重型载货汽车尾部流场的影响［J］.吉林大学学报:工学版，2013，43(3):595-601.Hu Xingjun，Li Tengfei，Wang Jingyu，et al.Numerical simulation of the influence ofrear-end panels on the wake flow field of a heavy-duty truck［J］.Journal of Jilin University:Engineering and Technology Edition，2013，43(3):595-601.(in Chinese)［6］Ishihara Y，Takagi H，Asao K.Aerodynamic development of the newly developed electric vehicle［C］∥SAE Technical Paper A:SAE Publication Group，Paper Number:2011-39-7230.［7］熊超强，臧孟岩，范秦寅.低阻力汽车外流场的数值仿真及其误差分析［J］.汽车工程，2012，34(1):36-39.Xiong Chaoqiang，Zang Mengyan，Fan Qinyin.Numerical simulation of external flow field around low drag car and its error analysis［J］.Automotive Engineering，2012，34(1):36-39.(in Chinese)［8］Mayer W，Wickerm G.The new audi A6/A7 family-aerodynamic development of different body types on one platform［C］∥SAE Technical Paper A:SAE Publication Group，Paper Number:2011-01-0175.［9］Tortosa N，Karbon K.Aerodynamic development of the 2011 chevrolet volt［C］∥SAE Technical Paper A:SAE Publication Group，Paper Number:2011-01-0168. ［10］Ando K，Takamura A.Automotive aerodynamic design exploration employing new optimization methodology based on CFD［C］∥SAE Technical Paper A:SAE Publication Group，Paper Number:2010-01-0513.。

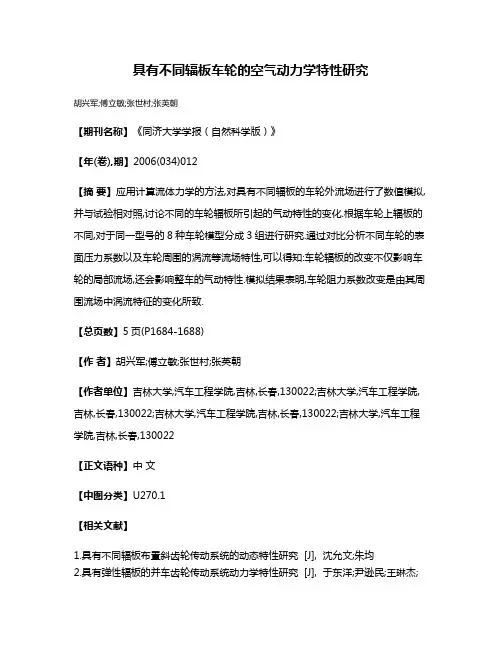

具有不同辐板车轮的空气动力学特性研究

具有不同辐板车轮的空气动力学特性研究

具有不同辐板车轮的空气动力学特性研究
胡兴军;傅立敏;张世村;张英朝
【期刊名称】《同济大学学报（自然科学版）》
【年(卷),期】2006(034)012
【摘要】应用计算流体力学的方法,对具有不同辐板的车轮外流场进行了数值模拟,并与试验相对照,讨论不同的车轮辐板所引起的气动特性的变化.根据车轮上辐板的不同,对于同一型号的8种车轮模型分成3组进行研究.通过对比分析不同车轮的表面压力系数以及车轮周围的涡流等流场特性,可以得知:车轮辐板的改变不仅影响车轮的局部流场,还会影响整车的气动特性.模拟结果表明,车轮阻力系数改变是由其周围流场中涡流特征的变化所致.
【总页数】5页(P1684-1688)
【作者】胡兴军;傅立敏;张世村;张英朝
【作者单位】吉林大学,汽车工程学院,吉林,长春,130022;吉林大学,汽车工程学院,吉林,长春,130022;吉林大学,汽车工程学院,吉林,长春,130022;吉林大学,汽车工程学院,吉林,长春,130022
【正文语种】中文
【中图分类】U270.1
【相关文献】
1.具有不同辐板布置斜齿轮传动系统的动态特性研究 [J], 沈允文;朱均
2.具有弹性辐板的并车齿轮传动系统动力学特性研究 [J], 于东洋;尹逊民;王琳杰;
王三民
3.考虑不同辐板的城市轨道车轮热力耦合特性研究 [J], 文永蓬;郑晓明;尚慧琳;徐小峻;李琼
4.不同轮轨粗糙度激励下辐板安装式刹车盘对地铁车轮声辐射特性的影响 [J], 王超;肖新标;金学松;房建英
5.辐板屏蔽式阻尼车轮振动声辐射特性试验研究 [J], 薛弼一;王谛;肖新标;韩健;王瑞乾;屈磊;周强
因版权原因，仅展示原文概要，查看原文内容请购买。

汽车空气动力学

汽车空气动力学

发展期的汽车空气动力学造型
受二战影响，整个40年代上半期的汽车工业基本处于停滞状态。美 国在战后的几十年时间里，汽车设计的方向是强调动力性而不是空 气动力学。技术成熟的V8发动机和便宜的汽油价格，使得流线型设 计的车型得不到公众的认可。
由于战后在燃油成本和经济上的显著差异，相比美国人，欧洲人此 时更青睐于方便，经济、便宜的小型车，欧洲厂商在小型车上看到 了更多可以采用空气动力学设计的地方。1948年款的中置发动机三 座Wimille两门轿车，明确的表明了欧洲人是怎样继续推动汽车空气 动力学发展的。
连续性方程和伯努利方程
（1）连续性方程 汽车周围的空气流动基本可以假设为定常流动。由于汽车周 围的空气压力变化不大，可近似认为空气密度不变，因此流 过流束任一截面的流量彼此相等。即：
1V1A1 2V2A2 C 1
式面中上，的平1均和流2速是；1A、1 2和截A面2 是上1的、平2均截密面度的；面V积1 ；和是V 常2 是数1。、2截
第四章 汽车空气 动力学
汽车空气动力学 概述
汽车所受的气动 力及力矩
气动力对汽车性 能的影响
汽车外形与气动 特性关系
风洞试验
汽车空气动力学造型发展历程
初期的理想空气动力学造型探索
汽车领域里，首先向空气动力学寻求了帮助的是赛车，1899 年金纳茨设计出“子弹型”汽车，最高时速超过了105km/h， 是历史上首次突破100km/h时速的汽车。
第四章 汽车空气 动力学
汽车空气动力学 概述
汽车所受的气动 力及力矩
气动力对汽车性 能的影响
汽车外形与气动 特性关系 风洞试验
汽车空气动力学 造型发展历程
空气动力学基础 知识
汽车周围的流场

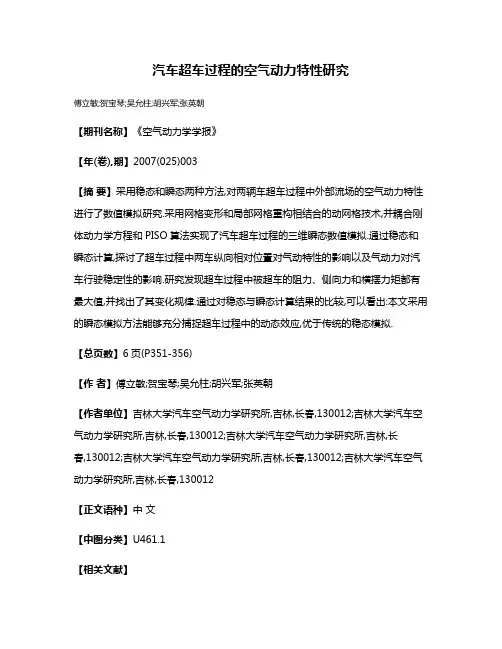

汽车超车过程的空气动力特性研究

汽车超车过程的空气动力特性研究

汽车超车过程的空气动力特性研究傅立敏;贺宝琴;吴允柱;胡兴军;张英朝【期刊名称】《空气动力学学报》【年(卷),期】2007(025)003【摘要】采用稳态和瞬态两种方法,对两辆车超车过程中外部流场的空气动力特性进行了数值模拟研究.采用网格变形和局部网格重构相结合的动网格技术,并耦合刚体动力学方程和PISO算法实现了汽车超车过程的三维瞬态数值模拟.通过稳态和瞬态计算,探讨了超车过程中两车纵向相对位置对气动特性的影响以及气动力对汽车行驶稳定性的影响.研究发现超车过程中被超车的阻力、侧向力和横摆力矩都有最大值,并找出了其变化规律.通过对稳态与瞬态计算结果的比较,可以看出:本文采用的瞬态模拟方法能够充分捕捉超车过程中的动态效应,优于传统的稳态模拟.【总页数】6页(P351-356)【作者】傅立敏;贺宝琴;吴允柱;胡兴军;张英朝【作者单位】吉林大学汽车空气动力学研究所,吉林,长春,130012;吉林大学汽车空气动力学研究所,吉林,长春,130012;吉林大学汽车空气动力学研究所,吉林,长春,130012;吉林大学汽车空气动力学研究所,吉林,长春,130012;吉林大学汽车空气动力学研究所,吉林,长春,130012【正文语种】中文【中图分类】U461.1【相关文献】1.奇瑞公司中央研究院混合动力部部长方运舟:新能源汽车期待"弯道超车" [J], 姜妮2.高速公路智能汽车自动超车控制算法仿真研究 [J], 吴付威;秦加合;任超伟;牛增良;张俊磊3.汽车超车安全辅助判断系统的研究 [J], 许颖;岳大军;赵洋;张广志4.汽车多攻角尾翼的空气动力特性研究 [J], 傅中正5.汽车多攻角尾翼的空气动力特性研究 [J], 傅中正因版权原因，仅展示原文概要，查看原文内容请购买。

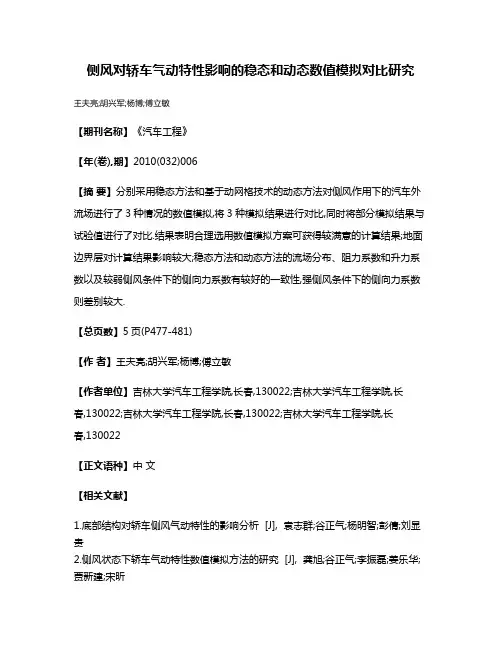

侧风对轿车气动特性影响的稳态和动态数值模拟对比研究
