超低温空气源热泵北极星产品介绍

超低温空气源热泵机组参数超低温空气源热泵机组是一种高效节能的供暖和制冷设备，可以在极端低温环境下工作。

它利用空气中的热能进行热交换，将低温的空气通过压缩和膨胀等过程提升温度，从而实现供暖或制冷的目的。

下面将介绍超低温空气源热泵机组的参数。

1. 制冷量：超低温空气源热泵机组的制冷量是指单位时间内从室内环境中吸收的热量。

制冷量通常以千瓦（kW）为单位进行表示，不同型号的机组制冷量有所差异，可根据具体需求选择合适的机型。

2. 制热量：超低温空气源热泵机组的制热量是指单位时间内向室内环境释放的热量。

制热量也通常以千瓦（kW）为单位进行表示，与制冷量类似，不同型号的机组制热量也有所不同。

3. COP值：COP（Coefficient of Performance）是超低温空气源热泵机组的性能指标之一，表示单位制冷或制热量所需的单位电能消耗。

COP值越高，说明机组的能效越高。

一般来说，超低温空气源热泵机组的COP值在2.5到4之间。

4. 运行温度范围：超低温空气源热泵机组可以在极端低温环境下正常运行，其运行温度范围一般在-25℃到-30℃之间。

不同型号的机组可能有所差异，用户在选购时需要注意机组的运行温度范围是否满足需求。

5. 控制方式：超低温空气源热泵机组的控制方式多种多样，常见的控制方式有手动控制、定时控制和智能控制等。

手动控制需要用户手动调节机组的运行状态和参数，定时控制可以预先设置机组的运行时间和温度，智能控制则可以根据室内外温度和用户需求自动调节机组的运行状态和参数。

6. 噪音：超低温空气源热泵机组在运行时会产生一定的噪音，不同型号的机组噪音水平也有所差异。

用户在选购时可以参考机组的噪音指标，选择噪音较低的机型。

7. 能效等级：超低温空气源热泵机组的能效等级是评价其能效水平的重要指标之一。

能效等级通常采用能效比（EER）和能效比（COP）进行评价，等级从高到低依次为一级、二级、三级等。

用户在选购时可以参考机组的能效等级，选择能效较高的机型。

超低温空气源热泵机组参数超低温空气源热泵机组是一种利用空气中的低温能量进行加热和制冷的设备，其具有高能效、环保、节能等优势，在现代建筑和工业生产中得到了广泛的应用。

本文将介绍超低温空气源热泵机组的参数，为读者提供相关方面的详细信息。

超低温空气源热泵机组的参数包括但不限于以下几个方面：制冷量、制热量、 COP 值、工作温度范围、工作电压、外形尺寸、噪音等。

以下将对这些参数逐一进行解释。

1. 制冷量和制热量超低温空气源热泵机组的制冷量和制热量是衡量其制冷制热能力的重要参数。

制冷量通常以千瓦（kW）为单位，表示其在制冷状态下每小时能够带走的热量。

制热量同样以千瓦为单位，表示其在制热状态下每小时能够释放的热量。

2. COP 值COP（Coefficient of Performance）是热泵的能效指标，表示单位电能输入下的制冷或者制热效果。

COP 值越高，说明热泵的能效越高。

超低温空气源热泵机组的 COP 值一般会受到环境温度的影响，因此需要在低温条件下进行相关测试以得到准确的数值。

3. 工作温度范围超低温空气源热泵机组的工作温度范围通常指其可靠运行的最低温度和最高温度。

对于超低温环境下的热泵机组来说，其工作温度范围对于用户的选择非常重要，需要符合实际应用需求。

4. 工作电压工作电压是指超低温空气源热泵机组的输入电压，通常包括单相和三相两种。

用户在选购热泵机组时需要根据现场的用电情况选择合适的工作电压。

5. 外形尺寸超低温空气源热泵机组的外形尺寸是指其整体的尺寸和重量。

因为热泵机组通常需要安装在室外或者室内的一定位置，所以其外形尺寸在选型和设计方面具有重要的参考价值。

6. 噪音热泵机组在运行时会产生一定的噪音，对于室内安装来说，噪音是一个需要考虑的重要因素。

超低温空气源热泵机组的噪音参数也是用户在选购时需要关注的重点。

超低温空气源热泵机组的参数包括制冷量、制热量、 COP 值、工作温度范围、工作电压、外形尺寸、噪音等多个方面。

2.1设计内容及设计依据：2.1.1工程概述（1）工程名称：低温空气源热泵热水工程。

（2）工程地点：**。

（3）基本情况：根据中联重科工程部的估计职工宿舍每天需要使用热水15吨。

（4）设计宗旨：设备与系统的完美结合，效益与成本并重，节能增效，经济环保，满足职工日常生活热水需求。

（5）工程要求：根据职工的实际用热水需求，选用PHNIX低温热泵机组型号PASHW120SB－D-PS 2台，共2台可满足宾馆客房淋浴随时热水供应。

（6）热水温度：55℃2.1.2设计范围与原则1）、设计范围宿舍热水供应，热水水温55℃，本方案设计范围为屋面热泵主机等热水系统部分。

室内冷、热水管网及淋浴龙头不在本次设计范围内。

2）、设备选用原则考虑经济、节能、环保等要求，宜采用北极星低温空气源热泵机组供应热水，保证用水温度及用水量，最大程度节能。

2.1.3设计依据1）根据工程概述及要求；2）（建筑给排水设计手册）；3）《给水排水设计基本术语标准》（GBJ125-89）；4）《机电设备安装工程施工及验收规范》（TJ231）；5）《电气装置安装工程低电器施工及验收规范》（GB50254）；6）《自动化仪表安装工程质量检验评定标准》（GBJI31-90）；7） （实用供热空调设计手册）； 8） （民用建筑空调设计技术措施）； 9） PHNIX 空气源热泵机组的性能； 10）国家现行的其他相关规范及措施。

2.2设计资料室内外设计计算参数：1）夏季室外设计计算参数（见表1）表1 夏季室外设计计算参数干球温度℃ 湿球温度℃相对湿度%室外平均风速（m/s ）大气压力KPa 夏季35.226722.295.92）冬季室外设计计算参数（见表2）表2 冬季室外设计计算参数采暖计算温度/℃空调计算温度/℃相对湿度%室外平均风速（m/s ）大气压力 KPa 冬季-9-15671.897.91）环境温度：按照标准工况20℃设计；进水温度：按平均温度15℃设计； 出水温度：热水出水温度为：55℃计算； 2）环境温度：按照标准工况-15℃设计；进水温度：按平均温度10℃设计； 出水温度：热水出水温度为：55℃计算；·2.3热水用量计算根据计算，职工洗浴热水共需要15吨。

超低温空气源热泵在严寒地区的应用●PHNIX集团廖汉光一、引言人类进入二十一世纪，首先面临的是这样的矛盾，一方面，人民对生活品质的要求日益提高，另一方面是日益高涨的环保压力和能源价格。

如何化解这个矛盾，是关系着人类可持续和谐发展的大问题。

热泵作为一种可再生能源的利用模式，节能环保，受到越来越广泛的重视和应用。

根据热量的来源，热泵可分为空气源热泵，土壤源热泵，水源（污水，海水，地下水）热泵等，上述热泵各有优缺点，土壤源热泵和水源热泵的热源稳定，无结霜化霜过程，但受自然条件的约束，空气源热泵热源灵活，受自然条件的限制大，热源不太稳定，有结霜和化霜的过程，在环境温度较低（小于-5℃）的情况下，制热量和能效比都大幅衰减。

如何开发出在-15℃以下的环境温度条件下能够稳定有效地制热空气源热泵机组，是每一个的热泵生产厂家和开发人员面临的一个艰巨的问题。

PHNIX(芬尼克兹)北极星系列超低温热泵机组的开发成功，使空气源热泵推广应用到高寒地区成为可能。

二、ZWKS系列压缩机PHNIX(芬尼克兹)北极星系列超低温热泵机组使用的就是艾默生公司研发的ZWKS系列热泵热水器专用压缩机，该系列压缩机拥有先进的喷气增焓（EVI）技术，该技术不但能拓展空调热泵在北方地区的应用，还可以优先地提高空调系统的制冷制热性能，特别是可以使低环境温度下的制热量和COP得到显著提升。

EVI涡旋压缩机除了常规的吸气口和排气口外，还带有第二个吸气口，即蒸气喷射口，中压的制冷剂蒸气通过蒸气喷射口和位于定涡旋盘的喷射孔喷射到涡旋盘的中间腔，以增加制冷剂流量，结合带经济器的系统设计，达到增加系统制热量或COP，以及降低涡旋温度的目标。

由于热泵热水器的应用极为苛刻，艾默生公司对此专门设计了ZWKS系类热泵热水器专用涡旋压缩机，为适应高出水温度对应的高负载，对压缩机的点击进行了加强，对浮动密封、动涡旋以及动态排气阀进行了专门设计以适应低温制热水时的高压比运行特点，同时为了控制安全的排气温度，对EVI喷射通道进行了设计加强。

大型空气能采暖案例
以下是一些大型空气能采暖案例：
甘肃省定西市渭源县莲峰中学空气能热泵供暖项目。

项目规模为18984平
方米，采用了13台G52KD热泵。

该地区属于北温带半湿润-中温带半干旱区，大陆性季风气候明显，年平均气温在3℃至15℃之间，最冷月的平均
温度在-12℃至2℃，极端最低气温达到-℃。

该项目于2018年10月15日至12月20日之间建设完成。

河北省南宫市第一中超5万平清洁采暖项目。

该项目规模为50000平方米，采用了地暖作为室内末端。

该地区属于暖温带亚湿润大陆性季风型气候，年平均气温在9℃至20℃之间，最冷月的平均温度在-6℃至3℃，历史最低温度达到-18℃。

该项目预估的采暖季运行费用为17元至20元/平方米，每
月预估费用为元至5元/平方米。

医院空气源热泵采暖项目。

为了解决传统设备的问题，医院安装了32台芬尼克兹超级北极星空气源热泵和10台火焰山机组的组合。

芬尼克兹超级北
极星系列是一种-38℃超低温变频空气源热泵采暖机组，IPLV（H）高达，
远超国家一级能效。

该系统具有直流变频高效节能、全面减少能力衰减、整体性能比定频热泵提升20%、全年运行费用比定频节省超20%、水温波动
幅度缩小、室内恒温更持久、智能调节除霜能力、实现高效精准除霜、变频静音模式、恒温运行时长期保持低噪音状态等特点。

设备改造工程完成后，
医院全年的采暖热水费用相比之前节省了30%左右，机组效果与节能效果得到了院方的一致认可。

以上案例仅供参考，具体实施时需要根据实际情况进行选择和调整。

美的空气源热泵超低温模块机产品参数
摘要：
一、产品概述
二、主要性能参数
三、应用场景
四、产品优势
五、结语
正文：
美的空气源热泵超低温模块机是一款高效节能、环保低碳的供暖设备，广泛应用于家庭、商业建筑、工业厂房等场所。

本文将详细介绍该产品的参数及优势。

二、主要性能参数
1.制冷剂：R410A
2.名义制热能力：25kW、35kW、50kW、70kW、90kW
3.名义制冷能力：25kW、35kW、50kW、70kW、90kW
4.名义功率：7.6kW、10.8kW、1
5.5kW、21.3kW、27.4kW
5.能效比（COP）：3.8-4.2
6.环境温度：-25℃至43℃
三、应用场景
1.家庭供暖：为居民住宅提供舒适、节能的供暖解决方案，实现绿色环保生活。

2.商业建筑：适用于商场、办公楼、酒店等场所，满足不同场景的供暖需求。

3.工业厂房：为工厂、仓库等大型场所提供高效、经济的供暖方案。

四、产品优势
1.节能环保：采用空气源热泵技术，从空气中吸收热量，减少对传统能源的依赖，降低碳排放。

2.超低温运行：在-25℃的环境温度下仍能稳定运行，适用于我国大部分地区。

3.智能化控制：采用先进的控制系统，实现远程监控、自动调节等功能，提高运行效率。

4.稳定可靠：采用优质零部件，保证产品在各种工况下的稳定运行。

5.美观大方：紧凑式设计，外观简约美观，适应不同场合的安装需求。

5.2采暖热源机组选型根据“负荷计算”选用芬尼克兹PASHW250S-PS整体式北极星1台来做热源。

PHNIX芬尼克兹北极星系列机组集专门针对寒冷地区的气候特点设计，可满足家庭和商业场所的采暖、生活热水多种需求，它具有卓越的低温制热性能，突破了普通热泵无法逾越的各种技术难关，-25℃低温环境安全工作，国标制热工况能效高达3.8，热水温度高达65℃，可完全取代空调+锅炉系统。

尤其适合作为地暖热源取代传统集中供暖或锅炉系统对房间加热，运行效率更高，舒适性更佳。

5.3北极星机组特点：1）使用场所：适用于寒冷地区的公寓、别墅、酒店、会所、度假村、医院、大学等需要供暖或热水的程锁。

2）超高水温：最高出水温度高达65℃，可广泛替代传统锅炉加热设备，应用于房间采暖和制取生活热水。

3）超高能效：第二代曾焓压缩机配合增焓控制回路和高效换热器，提高了制冷工作效率，国标制热工况能效比高达3.8，为业界空气源热泵能效的最好水平。

4）超低温环境：采用第二代高温喷气增焓技术，机组可在-25℃的环境下安全运行，确保机组在寒冷气候条件下全年运行，无需操心。

5）动态控温：采用智能控温技术，出水温度可随环境温度的变化而自动调节，达到节能和舒适的效果。

6）性能卓越7）水量充足，舒适性好！8）初投资少，运行费用低！9）热损失少，无冰冻危险！6.采暖末端6.1地板采暖简介地暖作为一种新型节能供热方式越来越受到人们的关注，地暖供热是以温度不高于60℃的热水，在埋置于地板下的盘管系统内循环流动，加热整个地板，通过地面均匀地向室内辐射散热的一种供暖方式。

人民大会堂很早就用铜管做地暖进行温度调节。

上世纪30年代著名的美国建筑设计大师莱特先生在其设计的作品中采用了地暖设计，极大地推动了地暖的应用，但由于当时只能采用铜管作为加热盘管，腐蚀渗漏导致的维护成本较高，致使地暖的应用受到了很大的限制。

直到60年代末，这种状况才得到改观。

地面下埋管无接口、管内壁不易结垢、使用寿命长等优点的塑料管材的出现，极大地促进了地暖技术的推广和应用。

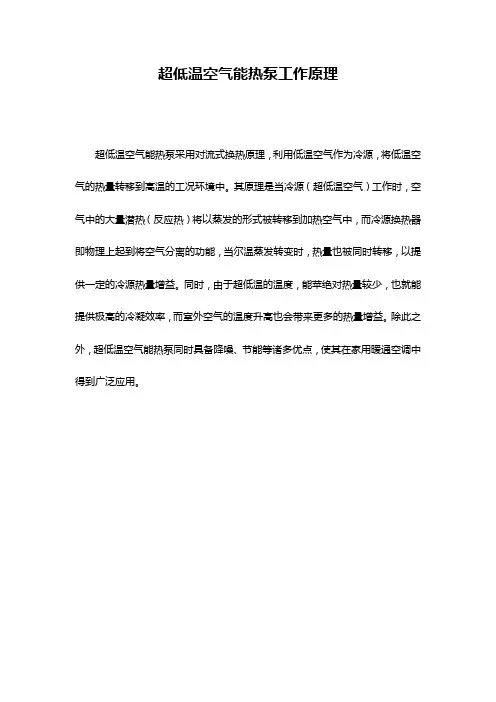

超低温空气能热泵工作原理
超低温空气能热泵采用对流式换热原理，利用低温空气作为冷源，将低温空气的热量转移到高温的工况环境中。

其原理是当冷源（超低温空气）工作时，空气中的大量潜热（反应热）将以蒸发的形式被转移到加热空气中，而冷源换热器即物理上起到将空气分离的功能，当尔温蒸发转变时，热量也被同时转移，以提供一定的冷源热量增益。

同时，由于超低温的温度，能苹绝对热量较少，也就能提供极高的冷凝效率，而室外空气的温度升高也会带来更多的热量增益。

除此之外，超低温空气能热泵同时具备降噪、节能等诸多优点，使其在家用暖通空调中得到广泛应用。

低温空气源热泵工质
低温空气源热泵是一种利用低温空气作为热源，通过压缩机将低温空气中的热量提取出来，再利用换热技术将热量传递到房间内部的供暖或热水系统中的设备。

其工质主要有以下几种：
1. R407C：它是一种无色、无味、非腐蚀性、不易燃烧的气体，具有较好的制冷效果和加热效果，具有较广泛的应用范围。

但它是一种氟利昂气体，对环境造成一定的污染。

2. R410A：与R407C类似，也是一种氟利昂气体，但它的环保性能更好，对臭氧层的破坏较小。

3. R417A：它是一种HCFC混合气体，相对于低温空气源热泵来说，R417A 的制冷效果不如前两种工质。

4. R134a：它不是一种氟利昂气体，而是一种HFC气体，对环境的污染较小，不会破坏臭氧层，但是其制冷和加热效果不如R407C和R410A。

需要注意的是，不同的工质具有不同的物理和化学性质，并且其环保性能也有所不同。

在选择低温空气源热泵的工质时，需要根据实际情况和应用要求进行选择，并遵守相关的环保法规和标准。

建议在选择和使用低温空气源热泵时，咨询专业机构或相关厂家，以获取更合适和更环保的工质选择方案。
