PCBLAYOUT设计规范

PCB LAYOUT RULE
短
长边
PCB LAYOUT RULE
PCB LAYOUT RULE
PCB LAYOUT RULE
PCB LAYOUT RULE
锡偷 LAYOUT RULE建议规范
L
1/4L
PCB LAYOUT 建议规范
PCB PAD LAYOUT
R
X
PCB LAYOUT 建议规范
PCB LAYOUT 建议规范
1/4L
PCB LAYOUT 建议规范
PCB LAYOUT 建议规范
PCB LAYOUT 建议规范
PCB LAYOUT 建议规范
PCB背面SMD过DIP制程零件PAD LAYOUT建议规范
零件选用建议规范
零件选用建议规范
零件选用建议规范
零件包装建议规范
零件包装建议规范
附件一: 光学点Layout 位置
1. Index B 光学点距板边位置必要大于
2. Index N 光学点距板边位置必要大于
3. 不管新、旧机种, 对角线必须各有一个光学点, 其距离愈长愈好.
4. 不管新、旧机种, 其对角线之光学点位置必须不对称.
5. 所有PCB 厂的光学点坐标皆一致.
6. BGA 及QFP 旁毋需Lay 光学点
.
PCB 长边
PCB 短边 SMT 进板方向
| a 1 - a 2 | ≧200 mil 或 | b 1 - b 2 | ≧200 mil
PCB 长边 PCB 短边
SMT 进板方向。

1.0 目的：提供PCB Layout 時之依據，確保所Layout 之PCB 符合實際生產及相關標準，以期降低生產之困擾，使PCB生產順暢。

2.0適用範圍：本公司生產之CD-ROM 、Mother Board 、DVD -Decoder Card、介面卡等所有產品皆適用之。

3.0定義：3.1 PCB: Printed Circuit Board3.2 Layout: PCB設計製作3.3 Dimension: mm(公制) mil(英制)1mil =0.0254 mm4.0參考資料：4.1IPC-A-600D 印刷電路板允收標準4.2本公司SMT 生產設備Manual5.0相關單位職責：5.1R/D部門：負責PCB設計及規格制訂、並負責与PCB製作廠商之作業要求及技術規範，包括提供所需之文件檔案。

5.2 製造單位：負責規格、資訊之提供及問題回饋。

5.3 品管單位：負責執行檢驗作業。

6.0 作業內容与程序6.1 SMT 部分6.1.1 PCB 尺寸規格 mm6.1.2 Fiducial Mark 規格設定及位置6.1.2.1 規格1 ---- 圓形D1：1.0 mm (±10%)D2：2.0 mm (±10%)T6.1.2.2 規格2 ---- 正方形D1: 1.0 mm (±10%)D2: 2.0 mm (±10%)6.1.2.3 規格3 ---- 三角形D1: 1.0 mm (±10%)D2: 2.0 mm (±10%)6.1.2.4 規格4D1: 1.0 ~ 2.0 mm (±10%) 6.1.2.4 規格4 ---- 十字形D1: 1.0 mm (±10%)D2: 2.0 mm (±10%)6.1.2.5規格5 ---- 貫穿孔作markD1: 1.0 mm (±10%)D2: 2.0 mm (±10%)6.1.2.6 規格6 ----PAD作markD1: 1.0 mm (±10%)D2: 2.0 mm (±10%)6.1.2.7 Layout 時須注意事項6.1.2.7.1 PCB上至少應有三個Fiducial Mark ，若為雙面SMT則每面各要有三個以上。

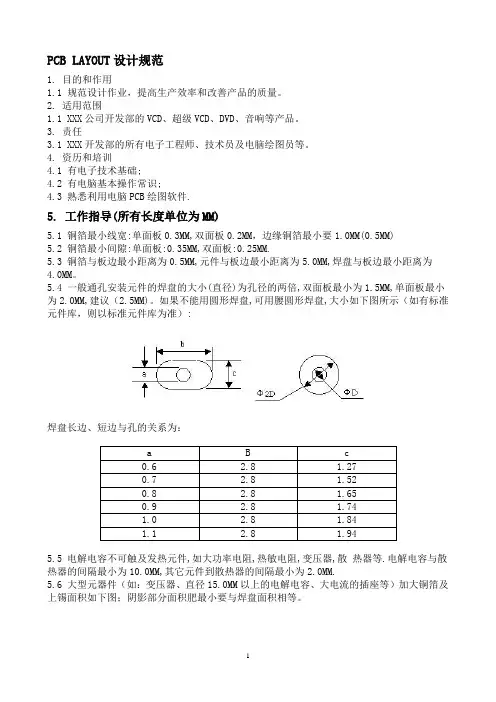

PCB LAYOUT设计规范1. 目的和作用1.1 规范设计作业，提高生产效率和改善产品的质量。

2. 适用范围1.1 XXX公司开发部的VCD、超级VCD、DVD、音响等产品。

3. 责任3.1 XXX开发部的所有电子工程师、技术员及电脑绘图员等。

4. 资历和培训4.1 有电子技术基础;4.2 有电脑基本操作常识;4.3 熟悉利用电脑PCB绘图软件.5. 工作指导(所有长度单位为MM)5.1 铜箔最小线宽:单面板0.3MM,双面板0.2MM，边缘铜箔最小要1.0MM(0.5MM)5.2 铜箔最小间隙:单面板:0.35MM,双面板:0.25MM.5.3 铜箔与板边最小距离为0.5MM,元件与板边最小距离为5.0MM,焊盘与板边最小距离为4.0MM。

5.4 一般通孔安装元件的焊盘的大小(直径)为孔径的两倍,双面板最小为1.5MM,单面板最小为2.0MM,建议（2.5MM)。

如果不能用圆形焊盘,可用腰圆形焊盘,大小如下图所示（如有标准元件库，则以标准元件库为准）:焊盘长边、短边与孔的关系为：a B c0.6 2.8 1.270.7 2.8 1.520.8 2.8 1.650.9 2.8 1.741.02.8 1.841.12.8 1.945.5 电解电容不可触及发热元件,如大功率电阻,热敏电阻,变压器,散热器等.电解电容与散热器的间隔最小为10.0MM,其它元件到散热器的间隔最小为2.0MM.5.6 大型元器件（如：变压器、直径15.0MM以上的电解电容、大电流的插座等）加大铜箔及上锡面积如下图；阴影部分面积肥最小要与焊盘面积相等。

5.7 螺丝孔半径5.0MM内不能有铜箔(除要求接地外)及元件.(或按结构图要求).5.8 上锡位不能有丝印油.5.9 焊盘中心距小于2.5MM的,该相邻的焊盘周边要有丝印油包裹,丝印油宽度为0.2MM(建议0.5MM).5.10 跳线不要放在IC下面或马达、电位器以及其它大体积金属外壳的元件下.5.11 在大面积PCB设计中(大约超过500CM2以上),为防止过锡炉时PCB板弯曲,应在PCB板中间留一条5至10MM宽的空隙不放元器件(可走线),以用来在过锡炉时加上防止PCB板弯曲的压条,如下图的阴影区:5.12 每一粒三极管必须在丝印上标出e,c,b脚.5.13 需要过锡炉后才焊的元件,焊盘要开走锡位,方向与过锡方向相反,宽度视孔的大小为0.5MM到1.0MM。

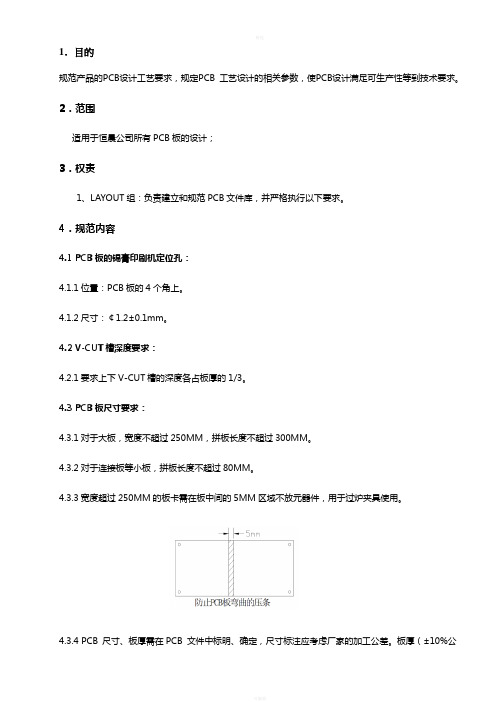

1．目的规范产品的PCB设计工艺要求，规定PCB 工艺设计的相关参数，使PCB设计满足可生产性等到技术要求。

2．范围适用于恒晨公司所有PCB板的设计；3．权责1、LAYOUT组：负责建立和规范PCB文件库，并严格执行以下要求。

4．规范内容4.1 PCB板的锡膏印刷机定位孔：4.1.1位置：PCB板的4个角上。

4.1.2尺寸：￠1.2±0.1mm。

4.2 V-CUT槽深度要求：4.2.1要求上下V-CUT槽的深度各占板厚的1/3。

4.3 PCB板尺寸要求：4.3.1对于大板，宽度不超过250MM，拼板长度不超过300MM。

4.3.2对于连接板等小板，拼板长度不超过80MM。

4.3.3宽度超过250MM的板卡需在板中间的5MM区域不放元器件，用于过炉夹具使用。

4.3.4 PCB 尺寸、板厚需在PCB 文件中标明、确定，尺寸标注应考虑厂家的加工公差。

板厚（±10%公差）规格：0.8mm、1.0mm、1.2mm、1.6mm、2.0mm、2.5mm、3.0mm、3.5mm；4.4 PCB板元器件布局要求4.4.1所有的插件零件尽量摆在同一面。

4.4.2 DIP元件与SMT元件安全距离：TOP面为1MM，BOT面为2MM。

4.4.3插座的固定孔要求统一一致4.4.4电容、二极管等有方向的元器件方向必须一致。

4.4.5 CHIP元件之间的安全距离：0.75MM；4.4.6 CHIP与IC之间的安全距离：0.5MM；4.4.7 IC与IC之间的安全距离：2MM。

2MM4.4.8 SMT焊盘与过孔/通孔之间的安全距离：0.5MM。

4.4.9 IC、连接器等密脚元件，当相邻焊盘相连时，需要引出后再连接。

如下图：4.4.10 经常插拔器件或板边连接器周围3mm 范围内尽量不布置SMD，以防止连接器插拔时产生的应力损坏器件。

如下图：4.4.11 为了保证可维修性，BGA 器件周围需留有3mm 禁布区，最佳为5mm 禁布区。

全了!268条PCBLayout设计规范（经典收藏）PCB是印刷电路板(即Printed Circuit Board)的简称。

印刷电路板是组装电子零件用的基板，是在通用基材上按预定设计形成点间连接及印制元件的印制板。

该产品的主要功能是使各种电子零组件形成预定电路的连接，起中继传输的作用，是电子产品的关键电子互连件，有“电子产品之母”之称。

印刷电路板作为电子零件装载的基板和关键互连件，任何电子设备或产品均需配备。

其下游产业涵盖范围相当广泛，涉及一般消费性电子产品、信息、通讯、医疗，甚至航天科技(资讯行情论坛)产品等领域。

随着科学技术的发展，各类产品的电子信息化处理需求逐步增强，新兴电子产品不断涌现，使PCB产品的用途和市场不断扩展。

新兴的3G手机、汽车电子、LCD、IPTV、数字电视、计算机的更新换代还将带来比现在传统市场更大的PCB市场。

Layout是布局规划的意思。

结合起来：PCB Layout就是印刷电路板布局布线的意思。

下面是268条超经典的PCB Layout设计规范，初学者一定要收藏！268条PCB Layout设计规范按部位分类技术规范内容1 PCB布线与布局PCB布线与布局隔离准则：强弱电流隔离、大小电压隔离，高低频率隔离、输入输出隔离、数字模拟隔离、输入输出隔离，分界标准为相差一个数量级。

隔离方法包括：空间远离、地线隔开。

2 PCB布线与布局晶振要尽量靠近IC，且布线要较粗3 PCB布线与布局晶振外壳接地4 PCB布线与布局时钟布线经连接器输出时，连接器上的插针要在时钟线插针周围布满接地插针5 PCB布线与布局让模拟和数字电路分别拥有自己的电源和地线通路，在可能的情况下，应尽量加宽这两部分电路的电源与地线或采用分开的电源层与接地层，以便减小电源与地线回路的阻抗，减小任何可能在电源与地线回路中的干扰电压6 PCB布线与布局单独工作的PCB的模拟地和数字地可在系统接地点附近单点汇接，如电源电压一致，模拟和数字电路的电源在电源入口单点汇接，如电源电压不一致，在两电源较近处并一1~2nf的电容，给两电源间的信号返回电流提供通路7 PCB布线与布局如果PCB是插在母板上的，则母板的模拟和数字电路的电源和地也要分开，模拟地和数字地在母板的接地处接地，电源在系统接地点附近单点汇接，如电源电压一致，模拟和数字电路的电源在电源入口单点汇接，如电源电压不一致，在两电源较近处并一1~2nf的电容，给两电源间的信号返回电流提供通路8 PCB布线与布局当高速、中速和低速数字电路混用时，在印制板上要给它们分配不同的布局区域9 PCB布线与布局对低电平模拟电路和数字逻辑电路要尽可能地分离10 PCB布线与布局多层印制板设计时电源平面应靠近接地平面，并且安排在接地平面之下。

最全的PCBLayout规范PCB Layout规范PCB Layout规范⼀、安全间距1. LN之间3mm以上，空间距离1.8mm以上，不⾜时开1mm以上的槽增加沿⾯距离。

2. 初次级间6.4mm以上，空间距离5mm以上，不⾜时开1mm以上的槽增加沿⾯距离。

3. 初级与外壳地4.5mm以上，空间距离3mm以上，不⾜时开1mm以上的槽增加沿⾯距离。

4．⾼压与地之间铜箔距离1mm以上，其它⽆要求铜箔间距离0.5mm以上。

⼆、⾛线、铜箔、焊盘、过孔1. 电源PCB最⼩⾛线0.3mm以上；2. 铜箔、⾛线与板边、挖槽处距离0.5mm以上；3．焊盘孔边与孔边距1mm以上，与板边距离1mm以上；4．SMD元件焊点与直⽴插件焊点间距需≥0.4mm；4．焊盘孔⼤⼩=元件引脚⼤⼩+（0.2～0.4 mm），变压器多引脚元件、⾃动插件元件应加0.4mm；5．焊盘孔径最⼩为0.8mm，同⼀块PCB孔径⼤⼩的类型越少越好，减少PCB加⼯成本；6．焊盘⼤⼩通常为孔径⼤⼩的2.0~2.3倍；7．后焊零件需开流锡槽，这样过波峰焊时内孔才不会被封住；8．过孔的⼤⼩由它的载流量决定，需要的载流量越⼤，所需的过孔尺⼨越⼤，如电源层和地层与其它层联接所⽤的过孔就要⼤⼀些；9．Chip元件焊盘设计应掌握以下关键要素：三、⾃动插件技术1、零件⽅向以⽔平或垂直为主；2、零件与零件本体距离需1.0mm以上，零件本体与板边距离0.5mm以上；3、焊点与焊点间距离需0.5mm以上；4．⾃动插件元件焊盘孔径需≥1mm，⼀般为元件引脚⼤⼩+0.4mm；4、电阻、⼆极管等元件以卧式放置才可⾃动插件；7．⾃动插件电阻、⼆极管、跳线等卧式元件，脚距应为2.5mm的整数倍四、表⾯贴着技术1．零件⽅向以⽔平或垂直为主；2．SMD 贴⽚零件最⼩间距要求0.3mm；3．SMD零件摆设时需考虑过锡炉的⽅向，以防⽌阴影效应；波峰焊SMD元件的排布⽅向：4．SMD零件两端焊点铺铜应平均分布，以防⽌墓碑效应。

PCB Layout 规则完整篇介绍PCB 布线以及画PCB 时的一些常用规则，大家在pcb layout 时，可以参照这些资料，画出一块优质的PCB ，当然，按照实际需要，也可以自由变通这是一个完整的PCB Layout 设计规则,文章从元器件的布局到元件排列,再到导线布线,以及线宽及间距这些,还有的是焊盘,都做了详细的分析和介绍, 下边是这此文章的介绍一、元件的布局PCB 设计规则的元件的布局方式包括:元器件布局要求,元器件布局原则,元器件布局顺序,常用元器件的布局方法二、元器件排列方式元器件在PCB 上的排列可采用不规则、规则和网格等三种排列方式中的一种，也可同时采用多种。

三、元器件的间距与安装尺寸讲述的是在PCB 设计当中,元器件的排放时,元间的间距以及安装的尺寸四、印制导线布线布线是指对印制导线的走向及形状进行放置，它在PCB 的设计中是最关键的步骤，而且是工作量最大的步骤五、印制导线的宽度及间距印制导线的宽度及间距,一般导线的最小宽度在0.5-0.8mm,间距不少于1mm六、焊盘的孔径及形状介绍PCB 设计的基础知识,包括焊盘的形状,以及焊般的孔径PCB 高级设要考虑的若干问题PCB 高级设要考虑的若干问题来源：PCB资源网作者：admin 日期：2006-11-919:53:18在PCB Layout 设计中,除了考虑本身布线的问题, 还要考虑些隐藏的问题, 这些问题设计时不起眼,但是解决的时候,却非常之麻烦,这就是电路的干扰问题了在PCB 的设计过程，问题，而对于复杂与高频方面的PCB 设计却要困难得多往往解决由设计而考虑不周的问题所花费的时间是设计时的很多倍，甚至可能重新设计，为此，在．PCB 的设计中还应解决如下问题：转载请保留连接:PCB 资源网-P C B 资源网只懂得一些设计基础只能解决简单及低频方面的PCB 设计PCB 高级设计之热干扰及抵制元器件在工作中都有一定程度的发热，尤其是功率较大的器件所发出的热量会对周边温度比较敏感的器件产生干扰，若热干扰得不到很好的抑制，那么整个电路的电性能就会发生变化。

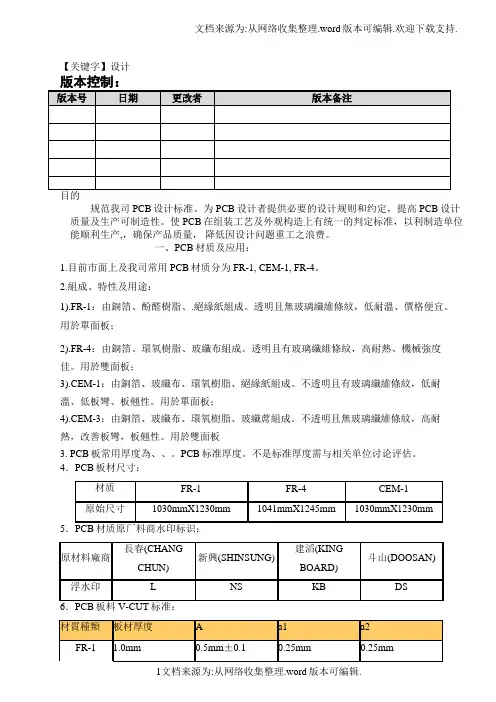

【关键字】设计版本控制：规范我司PCB设计标准。

为PCB设计者提供必要的设计规则和约定，提高PCB设计质量及生产可制造性。

使PCB在组装工艺及外观构造上有统一的判定标准，以利制造单位能顺利生产,，确保产品质量，降低因设计问题重工之浪费。

一、PCB材质及应用：1.目前市面上及我司常用PCB材质分为FR-1, CEM-1, FR-4。

2.組成、特性及用途：1).FR-1：由銅箔、酚醛樹脂、.絕緣紙組成。

透明且無玻璃纖維條紋，低耐溫、價格便宜。

用於單面板；2).FR-4：由銅箔、環氧樹脂、玻纖布組成。

透明且有玻璃纖維條紋，高耐熱、機械強度佳。

用於雙面板；3).CEM-1：由銅箔、玻纖布、環氧樹脂、絕緣紙組成。

不透明且有玻璃纖維條紋，低耐溫、低板彎、板翹性。

用於單面板；4).CEM-3：由銅箔、玻纖布、環氧樹脂、玻纖蓆組成。

不透明且無玻璃纖維條紋，高耐熱，改善板彎，板翹性。

用於雙面板3. PCB板常用厚度為、、。

PCB标准厚度。

不是标准厚度需与相关单位讨论评估。

4．PCB板材尺寸：5基板外形要求平直；線路、元件距基板邊緣至少大於0.5mm；不同板材,V-cut深度不一樣7．PCB常见表面工艺处理：8．1．FR-1板材只选用表面 OSP工艺处理与波峰焊接制程工艺；2.CEM-1 首选只选用表面 OSP工艺处理与波峰焊接制程工艺,如果采用锡膏制程过回流焊,需用喷锡工艺,采用中温锡膏,否则温度过高会产生铜箔翘皮及铜箔起泡情况；3．FR-4板料优选表面喷锡工艺处理，对锡膏及波峰焊接无影响。

如采用OSP工艺，经锡膏制程后，镀层被破坏，不易其它元件生产焊接。

如客户有特别要求或降成品考虑可选OSP工艺；2、拼板设计规范----适合自动插件与手插件1．线路板拼板最大尺寸，最大数量要求：最大拼板尺寸165mmX250mm（为适合我司过炉）；最大拼板数量不能超过12连片（为适合我司测试要求）。

2．拼板定位边及定位孔要求：1）定位边要求：印AI SIDE字样”6MM工作边作为自动插件主定位边；辅助边加6MM作为测试工作边2）定位孔要求：A ：拼板长度小于200MM ：靠左侧边孔径为为主定位孔，孔中心与左侧板边（不包括废料边）距离10MM 。

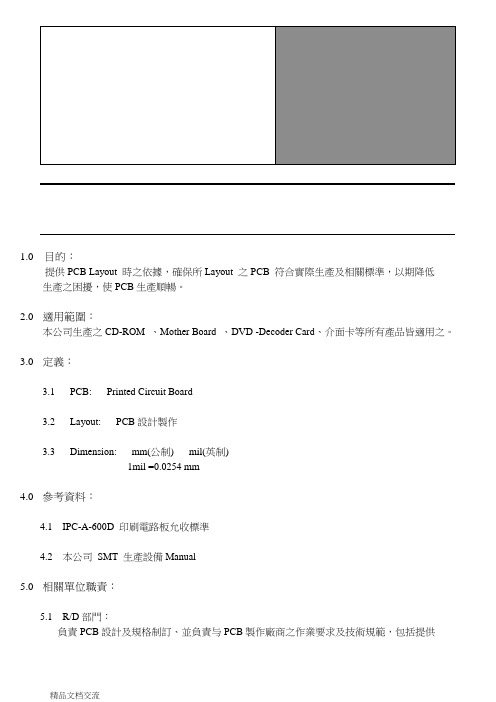

1.0 目的：提供PCB Layout 時之依據，確保所Layout 之PCB 符合實際生產及相關標準，以期降低生產之困擾，使PCB生產順暢。

2.0適用範圍：本公司生產之CD-ROM 、Mother Board 、DVD -Decoder Card、介面卡等所有產品皆適用之。

3.0定義：3.1 PCB: Printed Circuit Board3.2 Layout: PCB設計製作3.3 Dimension: mm(公制) mil(英制)1mil =0.0254 mm4.0參考資料：4.1IPC-A-600D 印刷電路板允收標準4.2本公司SMT 生產設備Manual5.0相關單位職責：5.1R/D部門：負責PCB設計及規格制訂、並負責与PCB製作廠商之作業要求及技術規範，包括提供所需之文件檔案。

5.2製造單位：負責規格、資訊之提供及問題回饋。

5.3品管單位：負責執行檢驗作業。

6.0作業內容与程序6.1SMT 部分6.1.1 PCB 尺寸規格 mm6.1.2 6.1.2.1規格 1 ---- 圓形D1：1.0 mm (±10%)D2：2.0 mm (±10%)6.1.2.2 規格 2 ---- 正方形D1: 1.0 mm (±10%)D2: 2.0 mm (±10%)6.1.2.3 規格 3 ---- 三角形D1: 1.0 mm (±10%)D2: 2.0 mm (±10%)6.1.2.4 規格 4D1: 1.0 ~ 2.0 mm (±10%)6.1.2.4 規格 4 ---- 十字形D1: 1.0 mm (±10%)D2: 2.0 mm (±10%) LT6.1.2.5規格5 ---- 貫穿孔作markD1: 1.0 mm (±10%)D2: 2.0 mm (±10%)6.1.2.6 規格6 ----PAD作markD1: 1.0 mm (±10%)D2: 2.0 mm (±10%)6.1.2.7 Layout 時須注意事項6.1.2.7.1 PCB上至少應有三個Fiducial Mark ，若為雙面SMT則每面各要有三個以上。

PCB Layout规范字体大小：PCB Layout规范IEC/EN60950 空间距离 /Clearances(min) 爬电距离/Creepage distances(min) 保险丝前 L N 3mm 3mm初级接地零部件 3mm 3mm保险丝本体 3mm 3mm初级次级 5mm 6mmIEC/EN60065 空间距离 /Clearances(min) 爬电距离/Creepage distances(min) （保险丝前）L—N 3mm 3mm初级—接地零部件 3mm 3mm保险丝本体 3mm 3mm初级—次级 6mm 6mmIEC/EN60335 空间距离 /Clearances(min) 爬电距离/Creepage distances(min) （保险丝前）L—N 3mm 3mm初级—接地零部件 3mm 3mm保险丝本体 3mm 3mm初级—次级（Transformer） 6mm 6mm初级—次级(Except Transformer) 6mm 6mmIEC/EN61558 空间距离 /Clearances(min) 爬电距离/Creepage distances(min) （保险丝前）L—N 3mm 3mm初级—接地零部件 3mm 3mm保险丝本体 3mm 3mm初级—次级 5.5mm 6mm一、安全规格(系列标准)注：1、IEC/EN60065 适用于:家用电子类产品,例如:电视机,录音机,收音机,VCD,DVD,电子琴,复读机......2、IEC/EN61558 适用于：安全变压器及安全隔离变压器，例如：空调内置变压器，按摩椅上的变压器，鱼罐内的变压器等,其实,所有产品均可用此标准，但是，由于此标准要求很严，一般情况下,我们的产品不申请此产品。

除非其他标准类没含盖的产品或客人特殊要求。

3、IEC/EN60335适应于：家用电器类产品，例如：电池充电器，灯具，微波炉等。

电气间隙：两相邻导体或一个导体与相邻带电机壳表面的沿空气测量的最短距离。

PCBLAYOUT设计规范PCB（Printed Circuit Board）是电子产品的核心组件之一，决定了电路设计的可靠性和性能。

良好的PCB布局设计可以降低电路噪声、提高信号完整性，并且方便后续的组装和维修。

以下是PCB布局设计的一些规范和建议：1.尺寸和形状规范：根据具体应用需求确定PCB板的尺寸和形状。

在选择尺寸时要考虑电路的复杂性和器件的布局。

广泛使用的尺寸为贴片型器件的长度加上两倍的元件间距。

2.组件布局规范：将元件分为功能模块，并合理安排它们的位置，以降低电路的互相干扰。

尽量将高频、噪声源放置在一起，并且与敏感信号的路径保持一定的距离。

3.走线规范：为了提高信号完整性，收集和地线走线应尽量平行运行。

重点信号线应保持足够的间距。

避免过于细长的路径和尖锐的弯曲，以减少信号反射和耦合。

4.功率平面和地面规范：为了提供稳定的供电和减少噪声，设计时需要规划功率平面和地面。

功率平面应该贴近电源引脚，且尽量大且连续。

地面应尽量覆盖整个PCB板，且与其他层相连。

5.元件引脚排布规范：元件引脚的排布应该尽量规整，方便焊接和组装。

相同类型的引脚应按照相同的方向排列。

供电和地线引脚应靠近一起，以减少线路长度和电磁干扰。

6.保持合理的间距：线与线、线与元件之间应保持合适的间距，以避免突然放电和相互干扰。

7.考虑热设计：对于功耗较大的元件，应考虑散热设计。

可以使用散热器或合理的布局来进行热扩散。

8.通过规范：为了提高布局的可维护性，设置适当的通过或测试点。

这有助于后续的调试和维修。

9.引入尽可能多的阻尼电容：引入阻尼电容可以帮助减少电源线噪声和抑制瞬态响应。

10.使用模块化设计：基于较小的模块进行设计，有助于封装、修改和重用。

这样可以提高开发效率和产品可维护性。

总之，良好的PCB布局设计对电路性能的稳定性和可靠性至关重要。

通过遵循上述规范和建议，可以降低电磁干扰、提高信号完整性，并且简化后续的组装和维护工作。

媒体编号 旧底图总号 底图总号 设 计 审 核 日期 签名 标准化 更改标记 数量 更改单号 描图： 签 名 日期 描校： 批 准 阶段标记 第 5 页 共9 页 冯 涛
GT1
PCB Layout 设计规范
媒体编号 旧底图总号 底图总号 设 计 审 核 日期 签名 标准化 更改标记 数量 更改单号 描图： 签 名 日期 描校： 批 准 阶段标记 第 6 页 共9页 冯 涛
媒体编号 旧底图总号
底图总号
设 计 审 核
冯 涛
日期 签名 标准化 更改标记 数量 更改单号 描图： 签 名 日期 描校： 批 准 阶段标记 第 3 页 共9页
GT1
PCB Layout 设计规范 2.布局设计 2.布局设计 1.非同一器件的焊盘间距须保证 >1mm. 2.器件与器件之间须保持 >0.2mm 间距。 3.双面混装的 PCB，PTH 插装类器件引脚焊盘与 SMD 类器件焊盘或器件本体（取较大值）保 持>3mm 间距。 4.无工艺边的 PCB，PCB 边缘 3mm 内不得分布器件， 5.有工艺边的 PCB，器件应与 PCB 边缘保持 >1mm 间距。 6.定位孔周围 3mm 内不得分布器件。
日期 签名 标准化 更改标记 数量 更改单号 描图： 签 名 日期 描校： GT1 批 准 阶段标记 第8 页 共9页
PCB Layout 设计规范
媒体编号 旧底图总号
底图总号
设 计 审 核
冯 涛
日期 签名 标准化 更改标记 数量 更改单号 描图： 签 名 日期 描校： 批 准 阶段标记 第9 页 共9页
6 部门职责 工艺部—工艺设计规范拟定，修改，更新，PCB 设计初期评审及后期验证。 研发部—规范内容执行，工艺设计规范的可执行性审核，反馈。

目錄一、目的------------------------------------------------------------------------ 3二、範圍---------------------------------------------------------- 3三、說明----------------------------------------------------------------------- 3四、實施日期------------------------------------------------------------------3五、注意事項及規則須知之訂定程序------------------------------------ 3六、應準備之事項-------------------------------------------------------4七、注意事項及規則須知-------------------------------------------------------4八、注意事項------------------------------------------------------------------------- 178.1M e m b r a n e L a y o u t17 8.2K e y b o a r d P C18 8.3K e y b o a r d D I E18 附錄一------------------------------------------------------------------19 附錄二:F R4a n d F R1L a y o u t注意事項----------------------20 附錄三:C o s t D o w n零件尺寸圖------------------------------21一、目的使PCB Layout之作業規則標準化。

目的：提供PCB Layout 时之依据，确保所Layout 之PCB 符合实际生产及相关标准，以期降低生产之困扰，使PCB生产顺畅。

2.0适用范围：本公司生产之CD-ROM 、Mother Board 、DVD -Decoder Card、介面卡等所有产品皆适用之。

3.0定义：PCB: Printed Circuit BoardLayout: PCB设计制作Dimension: mm(公制) mil(英制)1mil = mm4.0参考资料：4.1IPC-A-600D 印刷电路板允收标准4.2本公司 SMT 生产设备Manual5.0相关单位职责：5.1R/D部门：负责PCB设计及规格制订、并负责与PCB制作厂商之作业要求及技术规范，包括提供所需之文件档案。

5.2制造单位：负责规格、资讯之提供及问题回馈。

5.3品管单位：负责执行检验作业。

6.0作业内容与程序6.1SMT 部分6.1.1 PCB 尺寸规格 mm6.1.2 Fiducial Mark 规格设定及位置6.1.2.1 规格 1 ---- 圆形D1： mm (±10%)D2： mm (±10%)规格 2 ---- 正方形D1: mm (±10%)D2: mm (±10%)规格 3 ---- 三角形D1: mm (±10%)D2: mm (±10%)规格 4D1: ~ mm (±10%)规格 4 ---- 十字形D1: mm (±D2: mm (±LT6.1.2.5 规格 5 ---- 贯穿孔作markD1: mm (±10%)D2: mm (±规格 6 ----PAD 作mark D1D1: mm (±D2: mm (±Layout 时须注意事项PCB 上至少应有三个Fiducial Mark ，若为双面SMT 则每面各要有三个以上。

接地设计
接地层应设计为大面积的连续平面，以减小接地阻抗 和电位差。
热设计规则
确定热设计需求
根据IC的功耗和PCB的散热条件，确定所需的 散热方案。
增加散热过孔
在PCB的底部增加散热过孔，以提高散热效率。
避免热累积
合理布置PCB上的器件，避免热累积现象的发生。
可靠性设计规则
选用高可靠性元件
选用经过严格筛选和测试的高可靠性元件。
的布局，以提供稳定的电源和有效的接地，进一步确保信号的完整性。
案例二
要点一
总结词
关注热设计、电源完整性及安规要求
要点二
详细描述
在大功率电源的PCBLayout设计中，热设计、电源完整性 和安规要求是需要特别关注的关键点。首先，要合理布置 电源模块和散热器，确保良好的热传导和散热效果。其次 ，应优化电源网络的布局和去耦设计，减小电源噪声和电 压波动。此外，还需遵循相关国家和地区的安规要求，确 保产品的安全性和可靠性。
交互式布局
02
允许设计师手动调整元件位置，与自动布局算法相结合，提高
布局效率。
自动布线技术
03
基于规则的布线算法，能够快速完成PCB的布线工作，提高生
产效率。
电磁场仿真技术
电磁场分析
对PCB上的电磁场分布进行模拟和分析，确保信号完 整性和电磁兼容性。
高速电路仿真
针对高速数字信号的仿真，预测信号在PCB上的传输 性能。
PCBLayout规则
