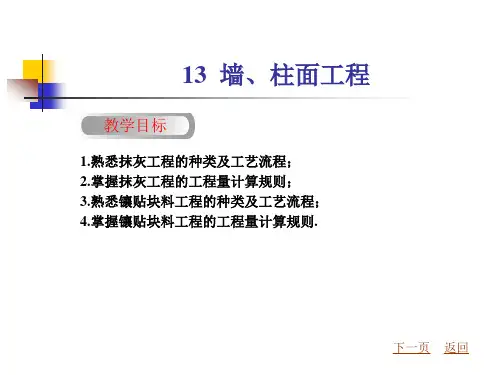

13 墙、柱面工程.ppt

贴面饰面 贴面材料 贴面施工步骤 贴面质量控制
贴面饰面是指将各种贴面材料粘贴在墙柱表面，以达到装饰和 保护墙体的效果。
常用的贴面材料包括瓷砖、天然石材、人造石材、玻璃等。
贴面施工通常包括基层处理、抹粘结层、粘贴贴面材料等步骤 ，每一步都需控制质量和厚度。
贴面质量对墙柱面的装饰效果和耐用性有很大影响，因此需严 格控制贴面质量，确保平整度、垂直度等指标符合要求。
裱糊饰面施工工艺
裱糊饰面
裱糊饰面是指将壁纸或布料裱糊在墙 柱表面，以达到装饰和保护墙体的效 果。
裱糊施工步骤
裱糊施工通常包括基层处理、测量尺 寸、裁剪壁纸、涂抹胶粘剂、裱糊壁 纸等步骤。
裱糊材料
常用的裱糊材料包括壁纸、无纺布、 丝绸等。
裱糊质量控制
裱糊质量对墙柱面的装饰效果和耐用 性有很大影响，因此需严格控制裱糊 质量，确保平整度、垂直度等指标符 合要求，无气泡、无皱褶。
金属类装饰材料
不锈钢
具有优异的耐腐蚀性和光泽度，常用于室内外栏杆、支架和 装饰条等。
铝合金
质轻面装饰施工工艺
抹灰饰面施工工艺
抹灰饰面
抹灰材料
抹灰是指在墙柱表面涂抹灰浆，以达到装 饰和保护墙体的效果。
常用的抹灰材料包括水泥、石灰、石膏等 ，根据不同的装饰需求选择合适的抹灰材 料。
家装墙柱面装饰案例分析
总结词：温馨舒适
详细描述：家装的墙柱面装饰通常采用温馨舒适的设计风格 ，以营造温馨的家庭氛围。常见的材料有壁纸、乳胶漆、木 饰面等，通过柔和的色彩和细腻的纹理，展现出温馨、舒适 的感受。
感谢观看
THANKS
铺钉饰面施工工艺
铺钉饰面
铺钉饰面是指将各种铺钉材料铺钉在墙柱 表面，以达到装饰和保护墙体的效果。

墙面装饰过程的流程
说明墙面装修的步骤和流程，包括准备、施工和完工。
墙面装修的材料选择
介绍墙面装修常用的材料，如瓷砖、壁纸、木材等，并探讨如何选择适合的材料。
墙面装修的施工要点
分享一些墙面装修的施工技巧，如平整墙面、精确测量等。
柱子制作
柱子的结构和分类
介绍柱子的不同结构类型和分类方式，如方柱、圆柱等。
墙体材料及选择
介绍常用的墙体材料，如砖、混凝土和钢等，并探讨如何选择适合的材料。
墙面处理
墙面处理的目的和意义
解释墙面处理的重要性和作用，如美观、防水、保温等。
墙面处理的分类
根据不同的需求和效果，介绍墙面处理的各种分类方法。
墙面处理的常见方式
列举一些常见的墙面处理方式，如贴瓷砖、刷漆、贴壁纸等。
墙面装修
分享柱子安装的具体步骤和流程，包括布置位置、固定和测量等。
总结
课程回顾
总结本课程的主要内容和 重点知识点。
学习思考
提供学习思考题，引导学 员深入思考和巩固所学知 识。
反馈意见
鼓励学员提供课程反馈意 见，以便改进和优化教学 内容。
墙柱面工程教学课件PPT
墙柱面工程教学课件PPT是一份全面介绍墙体结构、材料、墙面处理、墙面 装修、柱子制作和柱子安装的课件。
课程介绍
学习目标
了解墙柱面工程的基本概念和原理。
基本要求
具备一定的施工基础知识和技能。
墙体结构与材料
墙体结构类型及特点
包括砖墙、混凝土墙、钢结构墙等不同类型的墙体结构及其特点。
柱子制作的材料和要求
探讨柱子制作所需的材Байду номын сангаас选择和相关要求，如强度、耐震等。
柱子制作的施工流程

详细描述
本案例介绍了某办公楼柱面工程的工程量计算过程，包括玻璃幕墙、石材幕墙等 不同类型幕墙的材料用量和安装方式的计算，以及如何根据设计要求和建筑规范 进行精确计算。
实际案例三：某住宅楼墙柱面工程量综合计算
总结词
墙柱面工程量综合计算方法及注意事项
详细描述
本案例介绍了某住宅楼墙柱面工程的工程量综合计算过程，包括墙柱面不同材料的用量和安装方式的计算，以及 如何根据住宅楼的特点和建筑规范进行精确计算。同时，本案例还强调了计算过程中的注意事项和易犯错误的避 免方法。
步骤
墙柱面工程量计算一般包括熟悉 图纸、列出项目、测量数据、计 算工程量、核对结果等步骤。
墙柱面工程量计算中的常见问题及解决方法
常见问题
墙柱面工程量计算中常见的问题包括 图纸理解不准确、数据测量不准确、 计算方法不正确等。
解决方法
针对这些问题，可以采取加强图纸学 习和理解、提高测量精度、采用合适 的计算方法和工具等措施，确保计算 的准确性和可靠性。
问题
计算结果不准确。
解决方法
检查输入的参数是否正确，并核对计算公式是否符合实 际工程情况。如果问题依然存在，可以尝试重新计算或 联系客服寻求帮助。
问题
软件无法保存计算结果。
解决方法
检查软件是否正常运行，并确认是否有足够的存储空间。 如果问题依然存在，可以尝试重启软件或联系客服寻求 帮助。
05
墙柱面工程量计算案例分 析
柱面工程量计算示例分析
柱面面积计算
根据柱子的直径或边长、高度和 厚度，计算柱面的面积。
柱面抹灰量计算
根据柱面面积和抹灰厚度，计算柱 面抹灰所需的材料量。
柱面贴瓷砖量计算
根据柱面面积和瓷砖尺寸，计算柱 面贴瓷砖所需的瓷砖数量。

总结词
设计新颖、施工精细、绿色环保
详细描述
该商业建筑墙柱面工程设计新颖，采用了现代化的材料和工艺，使得墙面不仅美观大方，还具有现代感。在施 工过程中，对细节处理非常精细，确保了工程质量。此外，该工程还注重绿色环保，采用了环保材料和节能技 术，符合现代建筑的发展趋势。
案例三：某公共建筑墙柱面工程施工实例
施工质量的控制方法
材料质量控制
对进场的材料进行严格检查，确保其符合设计要求和相关标准， 避免因材料质量问题导致施工质量下降。
施工过程监控
对施工过程进行全面监控，包括施工工艺、操作规程等方面，确 保施工符合规范和设计要求。
成品保护
对已完成的部位进行保护，避免因人为因素导致成品损坏或污染， 从而影响整体施工质量。
新材料
随着科技的不断发展，新型建筑材料的出现为墙柱面工程提 供了更多的选择。例如，高性能混凝土、纤维增强复合材料 等新材料具有优良的物理性能和耐久性，能够提高墙体的承 载能力和稳定性。
新技术
数字化技术和智能化施工系统的应用为墙柱面工程提供了新 的发展方向。例如，3D打印技术可以实现复杂结构的高精度 制造，提高施工效率和质量。
05
墙柱面工程案例分析与应用
案例一：某住宅楼墙柱面工程施工实例
总结词
质量优、施工快、成本低
详细描述
该住宅楼墙柱面工程施工质量优良，主要体现在墙面平整、色泽一致、无明显瑕 疵等方面。同时，该工程在保证质量的前提下，施工速度较快，缩短了工期。此 外，该工程的成本较低，体现了良好的经济效益。
பைடு நூலகம்
案例二：某商业建筑墙柱面工程施工实例
墙柱面工程ppt
xx年xx月xx日
目 录
• 墙柱面工程概述 • 墙柱面工程施工流程 • 墙柱面工程材料选择与使用 • 墙柱面工程施工技术与方法 • 墙柱面工程案例分析与应用 • 墙柱面工程的未来发展趋势与挑战

墙柱面工程工程量计算
(b) 无挑檐天沟
(c) 坡屋面带檐口天棚
工程量计算实例
[例 ] 某工程如图所示，外墙面抹水泥砂浆，；外墙裙水刷石， 计算外墙面抹灰和外墙裙及挑檐装饰抹灰工程量。 Ｍ：1000ｍｍ×2500ｍｍ Ｃ：1200ｍｍ×1500ｍｍ
墙柱面工程工程量计算
工程量计算实例
3.600 C
M
墙柱面工程工程量计算
工程量计算的主要规则
石材圆柱面按石材面外围周长乘以柱高(应扣除柱墩、帽高
度)以平方米计算。石材柱墩、柱帽按结构柱直径加100mm 后的周长乘其高度以平方米计算。圆柱腰线按石材面周长 计算。
墙柱面工程工程量计算
工程量计算实例
[例]木龙骨，五合板基层，不锈钢柱面尺寸如图所示，共4根， 龙骨断面30ｍｍ×40ｍｍ，间距250ｍｍ，计算工程量，确定定 额项目。
3、装饰面层中均未包括墙裙压顶线、压条、踢脚线、门窗贴脸 等装饰线，设计有要求时，应按相应章节子目执行。
墙柱面工程工程量计算
定额说明
4、铝合金幕墙龙骨含量、装饰板的品种设计要求与定额不同时
应调整，但人工、机械不变。
洞口、空圈的侧壁、顶面及垛等抹灰，应按结构展开面积并入墙 面抹灰中计算。
外墙抹灰工程量＝外墙面长度×墙面高度－门窗等面积＋洞口垛 梁柱的侧面抹灰面积
扣除：门窗洞口，外墙裙和大于0.3m2孔洞所占面积， 增加：洞口侧壁面积。附墙垛、梁、柱侧面抹灰面积 。
墙柱面工程工程量计算
外墙抹灰计算高度示意
(a) 有挑檐天沟
8、本章砼墙、柱、梁面的抹灰底层已包括刷一道素水泥浆在内， 设计刷两道、每增一道按本章13-71、72相应项目执行。
9、外墙内表面的抹灰按内墙面抹灰子目执行；砌块墙面的抹灰 按砼墙面相应抹灰子目执行。

2. 施工要点 (1) 合理布置机具和使用喷嘴：管道要尽量缩短并减少转弯， 拐弯时半径越大越好，以减少阻力。喷枪口与墙面的距离随 基层情况而变，对干燥、吸水性强、标筋较厚的墙面 ，喷枪
移动应梢慢，枪口应正对墙面，相距10~15cm为宜；对潮湿、 吸水性强、标筋较薄的墙面，喷枪移动梢快些，与墙呈65° 角左右，枪口离墙15~30cm. (2)严格控制砂浆配合比和稠度：石灰浆配合比为石灰膏：砂 =1：3~3.5；混合砂配合比为水泥：石灰膏：砂=1：1：4。 应使用中砂或适量塑化剂以增加砂浆的和易性，并要搅拌充 分。沙浆的稠度：混凝土基层为9cm,对砖墙为8~12cm. (3)选择合适的喷涂方法：内墙有两种喷涂工艺，一是先在做 墙裙、踢脚线和门窗护角，后喷灰；二是先喷灰，后做墙群。
2、机具准备 根据工程特点和抹灰类别准备好各种抹灰工具，包括：铁抹子、
木抹子、压子、阴阳角抹子、托灰板等，机械设备包括：灰浆 搅拌机、纤维-白灰混合磨碎机、粉碎淋灰机、灰浆泵等。 3、技术准备 （1）应根据施工组织设计安排工期、施工顺序和施工方法。 （2）组织结构工程验收 4、基层处理要求 （1)墙面上凹凸太多处要刮平或用1：3水泥砂浆补平，混凝土 墙面光滑处要搓毛或用1：1水泥浆掺10％的108胶满涂一层。 （2）门窗口与立墙交接处应用水泥或水泥混合砂浆嵌实。 （3）附在砖石、混凝土等基层表面的灰尘、污垢、油渍和砂 浆等应清除干净并酒水湿润。
（3）砂和纤维材料 1）砂：抹灰用砂最好是中砂，或中砂与粗砂混合掺用，不可 用特细砂。使用前应过筛，不得含有杂质，颗粒要坚硬洁净， 含泥量不超过3﹪。 2）玻璃纤维：将玻璃纤维切成1㎝长左右，每100㎏石灰膏掺 入200-300ɡ，搅拌均匀成玻璃丝灰。用此种灰抹出来的墙面洁 白光滑，且耐热、耐腐蚀。

4.3.5油漆、涂料、裱糊工（0205）
4.3.5油漆、涂料、裱糊工（0205）
其他装饰工程共7节48个项目
欢迎大家
吊顶的基本构造包括吊筋、龙骨和面层三部分。 吊筋通常用圆钢制作，龙骨可用木、钢和铝合 金制作。面层常用纸面石膏板、夹板、铝合金
板、塑料扣板等。
天棚工程基础知识
天棚的造型是多种多样的，除平面型外有多 种起伏型。起伏型吊顶即上凸或下凹的形式， 它可有两个或更多的高低层次，其剖面有梯形、 圆拱形、折线形等。水平面上有方、圆、菱、 三角、多边形等几何形状。

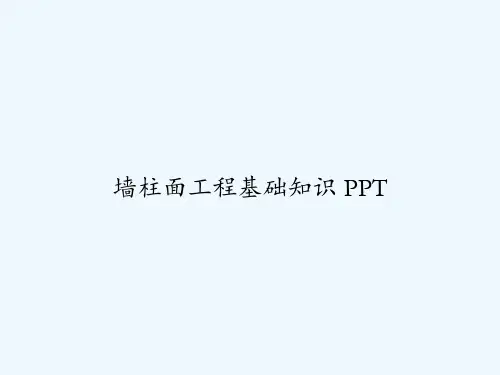

墙柱面工程基础知识 PPT
墙、柱面工程工程量
这一部分包括10节：
墙面抹灰；柱面抹灰；零星抹灰；墙面镶 贴块料；柱面镶贴块料；零星镶贴块料； 墙饰面；柱(梁)饰面；隔断；幕墙项目。
共25个子目，适用于一般抹灰、装饰抹灰 工程。
4.3.2 墙柱面工程(0202)
4.3.2 墙柱面工程(0202)
4.3.2 墙柱面工程(0202)
外墙长：L=(15.6+0.24+6+0.24)×2
= 44.16m
外墙高：H = 2.9+0.3 =3.2 m 外墙门面积：S = 1×2.1×2 = 4.2m2
外墙窗面积：
S =1×1.5×2+1.5×1.5×6+1.8×1.5×2
= 21.9m2 外墙贴瓷砖面积：
S = 44.16×3.2－4.2－21.9 =115.21m2
柱面高度计算
大家学习辛苦了，还是要坚持
继续保持安静
墙、柱面工程量实例
【例】 根据图示，某建筑为砖混结构，外 墙面做法为水泥砂浆打底，贴瓷砖，外 墙顶面标高为2.9 m，室外地坪标高为－ 0.3 m，试计算该建筑编制工程量清单时 外墙面的工程量。

四遍：一遍底层，一遍中层，二遍面层。
12
第12页/共85页
抹灰等级与遍数、厚度、工序、外观质量的对应表 表1
名
普通 抹灰 中 级 抹 灰 高 级 抹 灰
称
遍
二
遍三
数
遍四
遍
厚度不大于 18ｍｍ
20ｍｍ
25ｍｍ
主要工序 表面压光。 分层赶平、修整，分层赶平、修整，
表面压光。
表面压光。
外观质量
表面光滑、 洁净，接槎 平整。
31
第31页/共85页
项目编码及项目名称：020203001，零星项目一般抹灰； 020203002，零星项目装饰抹灰。 项目特征：①墙体类型；②底层厚度、砂浆配合比；③ 面层厚度、砂浆配合比；④装饰面材料种类；⑤分格缝宽 度、材料种类。 计量单位：ｍ2。 工程量计算规则：按设计图示尺寸以面积计算。 工程内容：①基层清理；②砂浆制作、运输；③底层抹 灰；④抹面层；⑤抹装饰面；⑥勾分格缝。
18
第18页/共85页
a、内墙面抹灰的长度，以主墙间的图示净长尺寸计算。其中， 主墙一般是指在结构上起承重作用和功能性隔断的墙体（轻体隔 断墙、间壁墙除外）。 b、其高度确定如下：无墙裙的，其高度按室内地面或楼面至顶 棚底面之间距离计算；有墙裙的，其高度按墙裙顶至顶棚底面之 间距离计算。有顶棚的，其高度至顶棚底面另加100ｍｍ计算。
2
第2页/共85页
（2）项目编码及项目名称：020201003，墙面勾缝。 项目特征：①墙体类型；②勾缝类型；③勾缝材料种类。 计量单位：ｍ2。 工程内容：①基层清理；②砂浆制作、运输；③勾缝。
3
第3页/共85页
上述三个清单项目的工程量计算规则是相同的。
按设计图示尺寸以面积计算，扣除墙裙、门窗洞口及 单个0.3ｍ2以外的孔洞面积，不扣除踢脚线、挂镜线 和墙与构件交接处的面积，门窗洞口和孔洞的侧壁及 顶面不增加面积，附墙柱、梁、垛、烟囱侧壁并入相 应的墙面面积内。

并入：门洞、空圈、暖气包槽、壁龛的开口部分。
三、踢脚线按设计图示长度乘以高度以面积计算。 （长度：扣门洞长，增洞口两侧）
工程量计算规则
四、楼梯装饰按设计图示尺寸以楼梯（包括踏步、休 息平台及宽500mm以内的楼梯井）水平投影面积计算。 楼梯与楼地面相连时，算至梯口梁内侧边沿；无梯 口梁者，算至最上一层踏步边沿加300mm。
并入相应柱饰面工程量内。 七、隔断：图示尺寸面积。扣除单个0.3m2以上的孔
洞所占面积；浴厕门的材质与隔断相同时，门的面 积并入隔断面积内。
工程量计算规则
八、浴厕隔断，高度自下横枋底算至上横枋顶面。浴 厕门扇和隔断面积合并计算，安装的工料，已包括 在厕所隔断子目内，不另计算。
九、带骨架幕墙按设计图示框外围尺寸以面积计算。 与幕墙同种材质的窗所占面积不扣除。
第十三讲 楼地面、墙、柱面工程
基础知识 工程量计算规则 定额套用及子目调整问题 实例练习
基础知识
楼地面构造层次
地面：垫层、防潮层、找平层、结合层、面层等。 楼面：找平层、结合层、面层等。
基础知识
楼地面构造层次
基础知识 楼地面构造源自次 基础知识 楼地面构造层次
十、全玻璃幕墙按设计图示尺寸以面积计算。带肋全 玻璃幕墙按设计图示尺寸以展开面积计算。
定额套用及子目调整问题
楼地面工程
一、本分部未含找平层、防水层子目，找平层、防水 层可另列项目，执行建筑工程A.7分部相应子目。
二、本分部子目中的混凝土强度等级及灰土、三合土、 水泥砂浆、水泥石子浆等的配合比，如与设计规定 不同，可按定额附录换算；砂浆厚度、饰面材料规 格可按设计要求调整。
九、地面、散水和坡道垫层：图示尺寸体积。 应扣除：凸出地面的构筑物、设备基础、室内铁

多层厂房的墙柱面工程案例
多层厂房基本情况
该厂房位于城市工业区，总建筑面积1万平方米，包括生 产车间、仓库和办公等设施。
墙柱面工程施工情况
该厂房的墙柱面工程主要包括保温层施工、饰面板安装 、涂料施工等。在施工过程中，采用了高强度钢构骨架 和自动化机械，提高了施工效率和质量。
经验分享
在施工过程中，要注重墙柱面的稳固性和安全性，确保 生产过程中的安全可靠。同时，合理安排施工顺序和交 叉作业，可以提高施工效率和质量。
某大型商业建筑的墙柱面工程案例
大型商业建筑基本情况
该建筑位于城市中心商业区，总建筑面积20万平方米，包括商场、餐饮和娱乐等设施。
墙柱面工程施工情况
该建筑的墙柱面工程主要包括保温层施工、饰面板安装、石材干挂等。在施工过程中，采 用了高强度钢构骨架和新型粘合剂，提高了施工效率和质量。
经验分享
在施工过程中，要注重细节处理和成品保护，避免出现缝隙和污染等问题。同时，加强施 工过程中的质量监督和验收，确保墙柱面的安全性和耐久性。
住宅小区基本情况
要点二
墙柱面工程施工情况
该小区位于城市中心地带，总建筑面 积10万平方米，包括住宅楼、商铺和 车库等。
该小区的墙柱面工程主要包括保温层 施工、饰面砖粘贴、涂料施工等。在 施工过程中，采用了自动化机械和新 型材料，提高了施工效率和质量。
要点三
经验分享
在施工过程中，要严格控制材料质量 和施工工艺参数，确保墙柱面的平整 度和美观度。此外，合理安排施工顺 序和交叉作业，可以提高施工效率和 质量。
墙柱面钢筋绑扎
根据设计要求，将钢筋按照一定规格和间距进行绑扎。
墙柱面模板安装
根据设计要求，选择合适的模板材料和支撑体系，进行 模板安装和固定。
