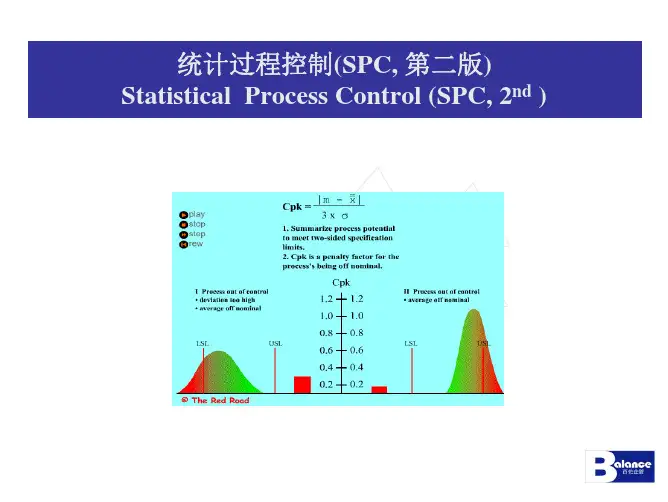

统计过程控制(SPC, 第二版) Statistical Process Control (SPC, 2nd )
Table of Contents/目录
Section 1: Introduction/引言
1) 2) 3) 4) 5) History of Quality Management /质量管理发展的阶段 Statistical Technology of Quality Management /质量管理中的统计技术 QMS Requirements to Statistical Technology / 各质量体系对统计技术的要求 History of SPC/ SPC的发展 SPC&SQC/ SPC与SQC
Section 1: Introduction/引言
将相似工序同类分布的产品质量特征值数据，通过数学方法变换程 同一分布，从而可以累积起来称为大样本进行处理。主要有：通用 图法、相对公差法及美军固定样本容量法。
– 选控控制图（Cause-Selecting Control Chart）：前述控制图都是全 控图，及对所有异因都加以控制。而选控图是选择部分异因加以 控制，它由我国张公绪教授1980年提出。它对统计诊断理论起到 重要的作用。 – 彩虹图 – 多元控制图：1947年侯铁林（H. Hotelling）提出多元T2图控制 图，从此开辟了多元质量控制的时代。
– – Measurement of Two sided Spec (bilateral) /双边公差的指数 Measurement of One Side Tolerance /单边公差的指数
Section 4 : Control Chart/控制图概述
1) 2) Control Chart Theory/ 控制图的原理 Benefits of Control Charts /控制图的作用
Table of Contents/目录
Section 1: Introduction/引言
1) 2) 3) 4) 5) History of Quality Management /质量管理发展的阶段 Statistical Technology of Quality Management /质量管理中的统计技术 QMS Requirements to Statistical Technology / 各质量体系对统计技术的要求 History of SPC/ SPC的发展 SPC&SQC/ SPC与SQC
Section 1: Introduction/引言
将相似工序同类分布的产品质量特征值数据，通过数学方法变换程 同一分布，从而可以累积起来称为大样本进行处理。主要有：通用 图法、相对公差法及美军固定样本容量法。
– 选控控制图（Cause-Selecting Control Chart）：前述控制图都是全 控图，及对所有异因都加以控制。而选控图是选择部分异因加以 控制，它由我国张公绪教授1980年提出。它对统计诊断理论起到 重要的作用。 – 彩虹图 – 多元控制图：1947年侯铁林（H. Hotelling）提出多元T2图控制 图，从此开辟了多元质量控制的时代。
– – Measurement of Two sided Spec (bilateral) /双边公差的指数 Measurement of One Side Tolerance /单边公差的指数
Section 4 : Control Chart/控制图概述
1) 2) Control Chart Theory/ 控制图的原理 Benefits of Control Charts /控制图的作用
2024版SPC培训教材全课件
假设检验的基本概念
明确假设检验的定义、原假设与备择假设的设立原则及两类错误 的含义。
参数假设检验
掌握正态总体均值、方差的假设检验方法及步骤，理解t检验和F 检验的原理及应用场景。
非参数假设检验
了解非参数假设检验的适用条件及常用方法，如秩和检验、符号 检验等。
16
方差分析、回归分析应用举例
方差分析
掌握方差分析的基本原理、计算步骤及结果解释，理解其在多因素实验设计中的应用。
化。
大数据在SPC中的应用
大数据技术的不断发展将为SPC提供更丰富的数据来源和分析手段，有助于提高SPC的 应用效果。
2024/1/30
SPC在服务业的拓展
随着服务业的不断发展，SPC的应用领域将逐渐拓展到服务业领域，为服务业的质量管 理提供新的思路和方法。
36
下一讲预告及预备知识
2024/1/30
01
02
03
04
明确数据收集目标
根据业务需求，明确所需数据 的类型、范围和质量要求。
2024/1/30
制定数据收集计划
设计合理的数据收集流程，包 括数据源选择、采集频率、存
储方式等。
执行数据收集
运用合适的数据收集工具和技 术，按照计划进行数据采集。
数据质量监控
建立数据质量评估机制，确保 数据的准确性、完整性和一致
下一讲内容
下一讲将介绍SPC在企业中的实际应 用案例，包括不同行业和不同场景下 的SPC应用实践。
预备知识
为了更好地理解下一讲内容，建议学 员提前了解相关行业的生产流程和质 量管理要求，以及SPC在实际应用中 的挑战和解决方案。
37
THANKS
感谢观看
2024/1/30
SPC培训教材
二、控制图基础
控制图定义 控制图的设计 控制图的分类 控制图的选用程序
控制图的定义
控制图是用于分析和控制过程质量的一种方法。控制图 是一种带有控制限的反映过程质量的记录图形。 控制图的要素： 纵轴代表产品质量特性值(或由质量特性值获得的某种统计 量)； 横轴代表按时间顺序(自左至右)抽取的各个样本子组顺序 号。 图中有三条线： 中实线—中心线(CL)； 上虚线—上控制界限(UCL)； 下虚线—下控制界限(LCL)。
产品特殊特性举例：
长度、重量、几何特征 外观项目：如平整、清洁 材料相关的特性：如硬度、拉伸强度 性能参数：如焊接强度、附着力、力矩
12
过程特殊特性
过程特性
过程特性为与被识别产品特性具有因果关系的 过程变量（输入变量）。过程特性仅能在其发生时才 能测量出。核心小组应识别和控制其过程特性的变差 以最大限度减少产品变差。对于每一个产品特性，可 能有一个或更多的过程特性。在某些过程中，一个过 程特性可能影响数个产品特性。
18
SPC的目的
“SPC就像房屋中的烟雾探测器：只要这种装置备有电 池，并且被正确安置以及旁边有人监听，那么它就可 以提前发出警报使你有足够时间阻止房屋起火” ——《6 Sigma管理法 追求卓越的阶梯》
19
SPC的作用
1、确保制程持续稳定、可预测。 2、提高产品质量、生产能力、降低成本。 3、为制程分析提供依据。 4、区分变差的特殊原因和普通原因，作为采取局部措 施或对系统采取措施的指南。
目标值线
预测
时间 范围 目标值线 预测
如果存在变差的特殊 原因，随着时间的推 移，过程的输出不 稳定。 时间
范围
25
过程能力
受控且有能力符合规范 （普通原因造成的变差已减少）
统计过程控制(SPC)-培训教材
02
拉图（决定控制重点）
03
计检定
04
制图
05
样计划
06
异数分析／回归分析
过程控制系统
设备 材料 环境 成品
人员
绩效报告
过程中对策
过程中对策
方法
成品改善
过程控制系统 1. 过程： 过程是指人员、设备、材料、方法及环境的输入，经由一 定的整理程序而得到输出的结果，一般称之成品。成品经 观察、测量或测试可衡量其绩效。SPC所控制的过程必须符 合连续性原则。 2. 绩效报告： 从衡量成品得到有关过程绩效的资料，由此提供过程的控 制对策或改善成品。 3. 过程中对策： 是防患于未然的一种措施，用以预防制造出不合规格的成品。 4. 成品改善： 对已经制造出来的不良品加以选别，进行全数检查并返工/ 返修或报废。
控制图（平均值与全距） 1.公式： (1) 控制图 CL = UCL = ＋ A2 LCL = － A2 (2) R 控制图 CL = UCL = D4 LCL = D3 2.实例： 某工厂制造一批紫铜管，应用 -R控制图来控制其内径，尺寸 单位为m/m，利用下页数据表之资料，求得其控制界限并绘图。 （n = 5）
R
X1
X2
X3
X4
X5
X1
X2
X3
X4
X5
1
50
50
49
52
51
50.4
3
14
53
48
47
52
51
50.2
6
2
47
53
53
45
50
49.6
8
15
53
48
49
51
统计过程控制(SPC)(PPT58页)
➢ 普通原因 ➢ 特殊原因
江铃汽车股份有限公司
统计过程控制(SPC)(PPT58页)
普通原因 普通原因造成变差的一个原因，它影响被研究过程的所
有单值。（处于统计控制状态；在统计上受控；受控） 造成随着时间的推移具有稳定的且可重复的分布过程中
的许多变差的原因 特点
过程分布将不发生变化 过程的输出是可预测的 过程是稳定、可控的。 采取系统的措施，由管理人员解决问题
江铃汽车股份有限公司
统计过程控制(SPC)(PPT58页)
2.3局部措施和系统措施
措施 对比
对象
系统措施
通常用来消除变差的普 通原因
局部措施
通常用来消除变 差的特殊原因
实施人员
几乎总是要求管理措施， 以便纠正
通常由与过程直 接相关的人员实 施
效果
大约可纠正85%的过程 问题
通常可纠正大约 15%的过程问题
一个可接受的过程必须是处于受控统计控制 状态的且其固有变差（能力）必须小于图纸 的公差
应通过检查并消除变差的特殊原因使过程处 于受统计控制状态，那么性能是可预测的， 变可评定其满足顾客期望的能力。这是持续 改进的基础
江铃汽车股份有限公司
统计过程控制(SPC)(PPT58页)
3.4过程改进循环
2.1过程的理解及过程控制
1.过程—所谓过程是指共同作用以产出输出的供方、生产 者、人、设备、输入材料、方法和环境及使用输出的顾 客的集合。
过程性能取决于：
供方与顾客之间的沟通
过程设计及实施的方式
运作和管理的方式
2.过程的信息
通过分析过程输出可以获得许多与过程性能有关的信息。如过程 是否稳定，过程能力如何。
4.1控制图应用说明
江铃汽车股份有限公司
统计过程控制(SPC)(PPT58页)
普通原因 普通原因造成变差的一个原因，它影响被研究过程的所
有单值。（处于统计控制状态；在统计上受控；受控） 造成随着时间的推移具有稳定的且可重复的分布过程中
的许多变差的原因 特点
过程分布将不发生变化 过程的输出是可预测的 过程是稳定、可控的。 采取系统的措施，由管理人员解决问题
江铃汽车股份有限公司
统计过程控制(SPC)(PPT58页)
2.3局部措施和系统措施
措施 对比
对象
系统措施
通常用来消除变差的普 通原因
局部措施
通常用来消除变 差的特殊原因
实施人员
几乎总是要求管理措施， 以便纠正
通常由与过程直 接相关的人员实 施
效果
大约可纠正85%的过程 问题
通常可纠正大约 15%的过程问题
一个可接受的过程必须是处于受控统计控制 状态的且其固有变差（能力）必须小于图纸 的公差
应通过检查并消除变差的特殊原因使过程处 于受统计控制状态，那么性能是可预测的， 变可评定其满足顾客期望的能力。这是持续 改进的基础
江铃汽车股份有限公司
统计过程控制(SPC)(PPT58页)
3.4过程改进循环
2.1过程的理解及过程控制
1.过程—所谓过程是指共同作用以产出输出的供方、生产 者、人、设备、输入材料、方法和环境及使用输出的顾 客的集合。
过程性能取决于：
供方与顾客之间的沟通
过程设计及实施的方式
运作和管理的方式
2.过程的信息
通过分析过程输出可以获得许多与过程性能有关的信息。如过程 是否稳定，过程能力如何。
4.1控制图应用说明
SPC统计过程控制173页PPT培训教材
管理层授权并支持问题调 查和过程改进
当图表有异常信号时, 通 过根本原因分析采取正确 的行动以预防问题的再次 发生
YES
NO NO NO NO
15
YES
YES NO NO NO
YES
YES YES YES YES
为什么我们会关注统计控制?
第一个原因是福特PFMEA流程中要求需要对CC, SC和过程HIC采取 特殊控制, SPC就是其中的一种.
24
控制过程变差 无法控制的
随机的, 不可预知的变差, 影响到每个零件
例如: 普通原因
减少变差需要过程或系统的改变
25
控制过程变差 可控制的
变差是随时间而定的 可以被测量或补偿, 是可预知的 变差的减少通过作业水平的补偿就可以
26
数据类型
计数型
不通过
通过
失败
通过
电子的线路
27
计量型
卡尺
时间
温度
过程是统计受控的 过程是可预测的
稳定的过程状态
22
两种过程状态：普通原因和特殊原因
存在变差的特殊原因
分布不稳定，偏离典型分布
过程是不受控的
如果存在特殊原因，过程输 出随时间将不稳定，同时也 不可预测。
过程是不可预测的 控制图可检出
不稳定的过程状态
23
变差的普通原因和特殊原因
休哈特的贡献就在于发现了：虽然产生变差的来 源包括人、机、料、法、环等各种原因，但可分 为普通原因及特殊原因，后者(特殊原因)在控制 图上有信号，因此，可用来对过程进行控制。
5
引言
当过程超出控制 (Out-of-Control) 或生产了问题零 件的时候应该怎么办?
如何运用平均运行长度 (ARL-Average Run Length) 即 基于变量数据的围堵策略, 包括怎样识别损失函数. 如何采取永久的系统性的纠正措施用于预防问题永远 不再发生.
当图表有异常信号时, 通 过根本原因分析采取正确 的行动以预防问题的再次 发生
YES
NO NO NO NO
15
YES
YES NO NO NO
YES
YES YES YES YES
为什么我们会关注统计控制?
第一个原因是福特PFMEA流程中要求需要对CC, SC和过程HIC采取 特殊控制, SPC就是其中的一种.
24
控制过程变差 无法控制的
随机的, 不可预知的变差, 影响到每个零件
例如: 普通原因
减少变差需要过程或系统的改变
25
控制过程变差 可控制的
变差是随时间而定的 可以被测量或补偿, 是可预知的 变差的减少通过作业水平的补偿就可以
26
数据类型
计数型
不通过
通过
失败
通过
电子的线路
27
计量型
卡尺
时间
温度
过程是统计受控的 过程是可预测的
稳定的过程状态
22
两种过程状态：普通原因和特殊原因
存在变差的特殊原因
分布不稳定，偏离典型分布
过程是不受控的
如果存在特殊原因，过程输 出随时间将不稳定，同时也 不可预测。
过程是不可预测的 控制图可检出
不稳定的过程状态
23
变差的普通原因和特殊原因
休哈特的贡献就在于发现了：虽然产生变差的来 源包括人、机、料、法、环等各种原因，但可分 为普通原因及特殊原因，后者(特殊原因)在控制 图上有信号，因此，可用来对过程进行控制。
5
引言
当过程超出控制 (Out-of-Control) 或生产了问题零 件的时候应该怎么办?
如何运用平均运行长度 (ARL-Average Run Length) 即 基于变量数据的围堵策略, 包括怎样识别损失函数. 如何采取永久的系统性的纠正措施用于预防问题永远 不再发生.
SPC手册第二版

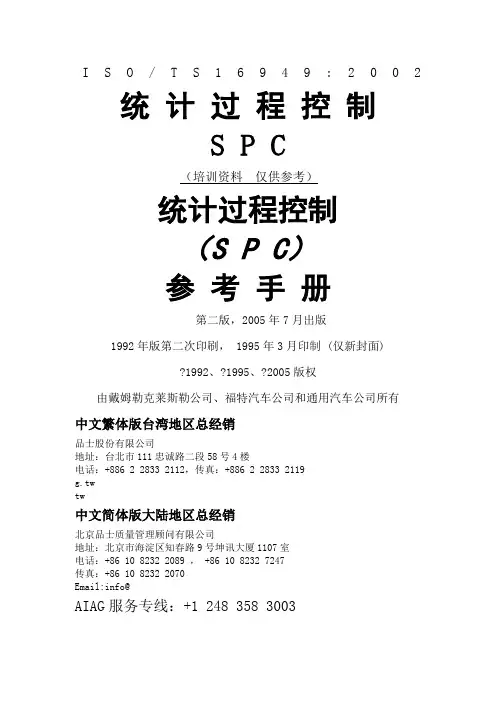

I S O/T S16949:2002统计过程控制S P C（培训资料仅供参考）统计过程控制（S P C）参考手册第二版，2005年7月出版1992年版第二次印刷， 1995年3月印制 (仅新封面)?1992、?1995、?2005版权由戴姆勒克莱斯勒公司、福特汽车公司和通用汽车公司所有中文繁体版台湾地区总经销品士股份有限公司地址：台北市111忠诚路二段58号4楼电话：+886 2 2833 2112，传真：+886 2 2833 2119g.twtw中文简体版大陆地区总经销北京品士质量管理顾问有限公司地址：北京市海淀区知春路9号坤讯大厦1107室电话：+86 10 8232 2089 ， +86 10 8232 7247传真：+86 10 8232 2070Email:info@AIAG服务专线：+1 248 358 3003第二版前言本参考手册是在美国质量协会（American Society for Quality,ASQ）及汽车工业行动集团（Automotive Industry Action Group, AIAG）支持下，由戴姆勒克莱斯勒、福特和通用汽车公司供应商质量要求特别工作组认可的统计过程控制（SPC）工作组所开发的。
