大学物理实验报告系列之衍射光栅.doc

第1篇一、实验目的1. 了解光栅衍射现象及其原理；2. 熟悉分光计的调整和使用方法；3. 通过实验验证光栅衍射公式及其成立条件；4. 学会利用光栅衍射现象测定光波波长。

二、实验原理光栅衍射是指光波通过光栅时，由于光栅的周期性结构，光波在传播过程中发生衍射现象。

当光波通过光栅时，由于光栅的周期性结构，光波在传播过程中会发生多缝衍射和干涉现象。

根据衍射光栅的公式，可以计算出光波波长。

光栅衍射公式为：d sinθ = m λ其中，d为光栅常数（光栅间距），θ为衍射角，m为衍射级数，λ为光波波长。

三、实验仪器与材料1. 光栅；2. 分光计；3. 激光光源；4. 照相机；5. 计算器；6. 透明玻璃板；7. 螺旋测微器。

四、实验步骤1. 将光栅固定在分光计的载物台上，调整分光计，使激光光源垂直照射到光栅上；2. 调整分光计的望远镜，使望远镜的光轴与光栅的法线平行；3. 观察光栅的衍射条纹，并使用照相机记录衍射图样；4. 测量衍射条纹的间距，利用螺旋测微器测量光栅常数d；5. 通过计算器，根据光栅衍射公式计算光波波长。

五、实验数据与结果1. 光栅常数d：根据实验数据，光栅常数d为3.0mm；2. 衍射条纹间距：根据实验数据，衍射条纹间距为0.5mm；3. 光波波长λ：根据光栅衍射公式，计算得到光波波长λ为600nm。

六、实验结果分析1. 实验结果符合光栅衍射公式，验证了光栅衍射现象及其原理；2. 通过实验，熟悉了分光计的调整和使用方法；3. 通过实验，加深了对光栅衍射公式的理解。

七、实验结论1. 光栅衍射现象是光波通过光栅时发生的一种衍射现象，其原理是多缝衍射和干涉的综合结果；2. 通过实验，验证了光栅衍射公式及其成立条件；3. 光栅衍射实验对于理解光的衍射现象、光的干涉现象以及光的传播规律具有重要意义。

八、实验改进与展望1. 在实验过程中，可以尝试使用不同波长的光源，观察光栅衍射现象的变化；2. 可以通过改变光栅常数，观察光栅衍射条纹的变化，进一步研究光栅衍射现象；3. 可以将实验扩展到其他光学元件，如透镜、棱镜等，研究光的衍射和干涉现象。

光栅衍射实验报告一、实验目的1、深入理解光栅衍射的原理。

2、学会使用分光计测量光栅常数。

3、观察光栅衍射现象，研究衍射条纹的特点。

二、实验原理光栅是由大量等宽、等间距的平行狭缝组成的光学元件。

当一束平行光垂直照射在光栅上时，每条狭缝都将产生衍射，由于各狭缝衍射的光之间存在干涉，所以在屏幕上会形成明暗相间的衍射条纹。

根据光栅衍射方程：＄d\sin\theta ＝ k\lambda$ （其中＄d$ 为光栅常数，＄＼theta$ 为衍射角，＄k$ 为衍射级数，＄＼lambda$ 为入射光波长），通过测量衍射角＄＼theta$ 和已知的入射光波长＄＼lambda$，可以计算出光栅常数＄d$。

三、实验仪器分光计、光栅、汞灯、平面反射镜等。

四、实验步骤1、调整分光计粗调：使望远镜、平行光管和载物台大致水平。

细调：通过调节望远镜目镜和物镜，使分划板清晰；调整望远镜与平行光管共轴；使载物台平面与分光计中心轴垂直。

2、放置光栅将光栅放在载物台上，使光栅平面与入射光垂直。

3、观察衍射条纹打开汞灯，通过望远镜观察光栅衍射条纹。

4、测量衍射角找到中央明纹两侧的一级、二级等明纹，分别测量其衍射角。

5、数据记录与处理五、实验数据记录与处理｜衍射级数＄k$ ｜衍射角＄＼theta$（左）｜衍射角＄＼theta$（右）｜平均衍射角＄＼bar{＼theta}＄｜｜｜｜｜｜｜ 1 ｜＄10°20'＄｜＄190°20'＄｜＄10°20'＄｜｜ 2 ｜＄21°30'＄｜＄201°30'＄｜＄21°30'＄｜已知汞灯绿光波长＄＼lambda ＝ 5461nm$，根据光栅衍射方程＄d\sin\theta ＝ k\lambda$，计算光栅常数＄d$。

对于一级衍射，＄d\sin10°20' ＝ 1\times5461nm$，解得＄d ＝302×10^｛－6}m$。

光栅衍射实验报告引言光栅衍射是一种常见的光学现象，是指当光线通过一个有规律的光栅结构时，会发生衍射现象。

光栅是由一些平行的、等间距的透明或不透明槽带组成的。

光栅衍射不仅在科学研究中被广泛应用，也在日常生活中发挥着重要作用。

本实验旨在通过实际观察光栅衍射的现象，了解和研究光栅衍射的原理及应用。

实验目的1.了解光栅的基本原理和结构；2.观察光栅衍射现象，探讨衍射的规律；3.通过实验数据分析，验证光栅衍射理论。

实验材料•光源：白光或单色光源•光栅：具有规律结构的光栅片•光屏：用来接收和观察光栅衍射图样的屏幕•调节装置：用来调整光栅、光源和光屏的相对位置实验原理光栅衍射是一种光学衍射现象，它的基本原理可以用互强干涉的方法来解释。

当平行入射的光线通过光栅时，会发生一系列的互强干涉现象。

光栅是由一些平行的、等间距的透明或不透明槽带组成的，它的结构决定了光线经过光栅后的衍射图样。

光栅的结构参数可以用光栅常数d来描述，即相邻两条槽带之间的间距。

当光线照射到光栅上时，会发生衍射和干涉现象。

在光栅上方设置一个光屏，可以观察到一系列的明暗条纹，也称为衍射图样。

这些条纹的位置和形状与光栅的结构参数有关。

根据互强干涉理论，通过光栅发生衍射的光线会形成一系列的平行光线束，这些平行光线束相互干涉后在光屏上形成明暗相间的条纹。

其中，主极大是最亮的条纹，而其它的条纹则是逐渐减弱的，形成明暗相间的衍射图样。

对于光栅衍射图样的分析，可以使用以下公式来计算和描述光栅的衍射特性：$$ \\tan\\theta_m = \\frac{m\\lambda}{d} $$其中，$\\theta_m$ 表示衍射角，m表示条纹的级次，$\\lambda$表示入射光线的波长，d表示光栅常数。

实验步骤1.将光栅片放置在光源前方，并调整光源的位置和角度，使得光线可以正常照射到光栅上。

2.在光栅片上方适当位置放置光屏，并固定好。

3.打开光源，调节光屏的位置，使得可以清晰地观察到光栅衍射图样。

光栅衍射实验实验报告.doc 光栅衍射实验实验报告一、实验目的1.通过实验观察光栅衍射现象，了解光栅衍射的原理和特点。

2.掌握光栅方程，能够利用光栅方程计算不同级次的衍射角。

3.学习使用分光计进行角度测量，提高实验技能和数据处理能力。

二、实验原理光栅是由大量等宽等间距的平行狭缝构成的光学元件，当一束平行光垂直照射在光栅上时，会发生衍射现象。

光栅衍射的原理是多缝衍射和单缝衍射的结合，通过光栅方程可以描述不同级次的衍射角与波长之间的关系。

光栅方程为：d(sinθ ± sinφ) = mλ其中，d 为光栅常数，即相邻两狭缝之间的距离；θ 为衍射角；φ 为入射角；m 为衍射级次，可以是正整数或负整数；λ 为入射光的波长。

三、实验步骤1.调整分光计，使平行光管发出平行光，并调整光栅位置，使平行光垂直照射在光栅上。

2.观察光栅衍射现象，可以看到在屏幕上出现了一系列明亮的衍射条纹。

3.转动分光计上的望远镜，对准某一衍射条纹，记录此时望远镜的角度读数。

4.重复步骤3，对准不同级次的衍射条纹，记录相应的角度读数。

5.根据光栅方程，计算不同级次的衍射角。

6.分析实验数据，得出实验结论。

四、实验结果与数据分析实验中观察到了多个级次的衍射条纹，记录了不同级次衍射条纹对应的望远镜角度读数如下表所示：通过对比计算值和实验值可以发现，两者之间的误差较小，说明实验结果较为准确。

同时，不同级次的衍射角随着级次的增加而增加，符合光栅方程的规律。

五、实验结论本次实验通过观察光栅衍射现象，了解了光栅衍射的原理和特点。

掌握了光栅方程，能够利用光栅方程计算不同级次的衍射角。

同时，学习了使用分光计进行角度测量，提高了实验技能和数据处理能力。

实验结果较为准确，验证了光栅方程的正确性。

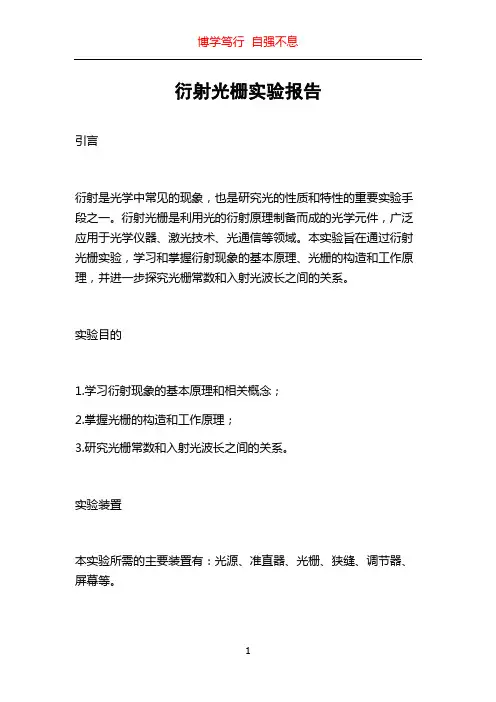

衍射光栅实验报告引言衍射是光学中常见的现象，也是研究光的性质和特性的重要实验手段之一。

衍射光栅是利用光的衍射原理制备而成的光学元件，广泛应用于光学仪器、激光技术、光通信等领域。

本实验旨在通过衍射光栅实验，学习和掌握衍射现象的基本原理、光栅的构造和工作原理，并进一步探究光栅常数和入射光波长之间的关系。

实验目的1.学习衍射现象的基本原理和相关概念；2.掌握光栅的构造和工作原理；3.研究光栅常数和入射光波长之间的关系。

实验装置本实验所需的主要装置有：光源、准直器、光栅、狭缝、调节器、屏幕等。

实验原理1.衍射现象的基本原理衍射现象是光通过物体边缘或小孔时发生的光的偏折现象。

当光波传播遇到遮挡物或光栅时，光会发生弯曲和偏折，使光波传播的方向改变，形成衍射图样。

根据衍射现象的不同特性，可以推断出光波的传播路径和波长等信息。

2.光栅的构造和工作原理光栅是一种具有规则排列的平行切槽或凹槽的光学元件，由多个细微而平行的刻线组成。

当入射光照射到光栅上时，光会通过光栅的刻线产生衍射现象。

光栅的衍射效应取决于光栅的刻线数目和刻线间距，即光栅常数。

通过调节光栅常数，可以改变衍射图样的形状和明暗程度。

实验步骤1.设置实验装置：将光源、准直器、光栅等装置依次设置在光路上，确保光路畅通且稳定。

2.调节光源：调节光源的亮度和方向，使得光线稳定且光强均匀。

3.调节准直器：通过准直器，使得光线尽可能平行并能通过光栅。

4.观察衍射图样：将屏幕放置在光栅后方适当位置，观察光栅所产生的衍射图样。

5.测量衍射角度：使用适当的测量工具，测量衍射图样中的主峰角度，并记录。

6.调节刻线间距：通过调节光栅的刻线间距，改变衍射图样的明暗程度，观察变化过程。

实验数据与结果根据实验测量所得到的衍射角度、光栅常数和入射光波长的关系，整理成表格并绘制图表。

讨论与分析根据实验数据和结果，我们可以得出衍射光栅的刻线间距与衍射角度之间存在一定的关系。

根据衍射现象的基本原理，我们可以推导出这种关系的数学表达式，并通过实验数据验证。

衍射光栅及其应用实验报告一、实验目的1、了解衍射光栅的基本原理和特性。

2、掌握使用衍射光栅测量光波波长的方法。

3、学会通过实验数据处理和分析，得出准确的实验结果。

二、实验原理衍射光栅是一种由大量等宽、等间距平行狭缝构成的光学元件。

当一束平行光垂直照射在光栅上时，每条狭缝都相当于一个光源，向各个方向发射衍射光。

由于光的干涉作用，在某些特定的方向上会出现明亮的条纹，称为主极大。

根据光栅方程：＄d\sin\theta ＝ k\lambda$，其中$d$为光栅常数（相邻狭缝间的距离），＄＼theta$为衍射角，＄k$为衍射级数，＄＼lambda$为入射光的波长。

当已知光栅常数$d$和衍射角$＼theta$时，就可以通过测量衍射条纹的位置来计算出光波的波长$＼lambda$。

三、实验仪器1、分光计：用于测量角度。

2、光栅：实验所用的光栅，已知其光栅常数。

3、光源：如汞灯，提供不同波长的单色光。

4、望远镜：用于观察衍射条纹。

四、实验步骤1、调节分光计调整望远镜使其聚焦清晰，并能看到清晰的十字叉丝。

调整平行光管，使其发出平行光。

使望远镜和平行光管的光轴都与分光计的中心轴垂直。

2、放置光栅将光栅安装在分光计的载物台上，使光栅平面与入射光垂直。

3、观察衍射条纹打开光源，通过望远镜观察衍射条纹。

调整载物台的角度，使衍射条纹清晰可见。

4、测量衍射角分别测量各级衍射条纹对应的衍射角。

对于每一级条纹，转动望远镜，使十字叉丝与条纹的中心重合，读取角度值。

5、数据记录与处理记录各级衍射条纹对应的角度值，并根据光栅方程计算出光波的波长。

五、实验数据记录与处理｜衍射级数＄k$｜ 1 级｜ 2 级｜ 3 级｜｜｜｜｜｜｜左侧衍射角＄＼theta_1$（度）｜ 150 ｜ 305 ｜ 458 ｜｜右侧衍射角＄＼theta_2$（度）｜ 155 ｜ 310 ｜ 462 ｜光栅常数＄d ＝ 1/600$ mm根据光栅方程＄d\sin\theta ＝ k\lambda$，衍射角取左右两侧的平均值，即＄＼theta ＝（＼theta_1 ＋＼theta_2) ／ 2$对于 1 级衍射：＄＼theta ＝（150 ＋ 155) ／ 2 ＝ 1525$（度）＄＼sin\theta ＝ 0263$＄＼lambda ＝ d\sin\theta ／ k ＝（1/600) ＼times 0263 ／ 1 ＼approx 438$ nm同理，对于 2 级衍射：＄＼theta ＝（305 ＋ 310) ／ 2 ＝ 3075$（度）＄＼sin\theta ＝ 0512$＄＼lambda ＝（1/600) ＼times 0512 ／ 2 ＼approx 427$ nm对于 3 级衍射：＄＼theta ＝（458 ＋ 462) ／ 2 ＝ 460$（度）＄＼sin\theta ＝ 0719$＄＼lambda ＝（1/600) ＼times 0719 ／ 3 ＼approx 479$ nm取平均值，得到实验测量的光波波长约为 448 nm。

一、实验名称：光栅衍射实验二、实验目的：1. 熟悉光栅的原理及其在光学仪器中的应用；2. 掌握分光计的调整和使用方法；3. 利用衍射光栅测定光波波长及光栅常数；4. 深入理解光栅衍射公式及其成立条件。

三、实验原理：光栅是利用多缝衍射原理使光发生色散的一种光学元件。

它由一组数目极多、平行等距、紧密排列的等宽狭缝组成。

当一束单色光垂直照射在光栅上时，各狭缝的光线因衍射而向各方向传播，经透镜会聚相互产生干涉，并在透镜的焦平面上形成一系列明暗条纹。

光栅衍射条纹的形成是单缝衍射和多缝干涉的综合结果。

根据光栅衍射公式，衍射角θ与光波波长λ、光栅常数d以及衍射级次m之间存在如下关系：d sinθ = m λ其中，d为光栅常数，λ为光波波长，θ为衍射角，m为衍射级次。

四、实验仪器：1. 分光计；2. 平面透射光栅；3. 低压汞灯（连镇流器）；4. 毫米刻度尺；5. 计算器。

五、实验步骤：1. 调整分光计，使其与光栅垂直；2. 将光栅放置在分光计的焦平面上，调整光栅角度，使光束垂直照射在光栅上；3. 观察透镜焦平面上形成的衍射条纹，记录下第m级明纹对应的衍射角θ；4. 重复步骤3，记录下多组m级明纹对应的衍射角θ；5. 利用光栅衍射公式计算光波波长λ和光栅常数d。

六、实验数据及结果处理：1. 记录实验数据，包括m级明纹对应的衍射角θ；2. 利用光栅衍射公式计算光波波长λ和光栅常数d；3. 计算光栅常数d的平均值和标准偏差；4. 对实验结果进行分析，讨论误差来源。

七、实验结果与分析：1. 根据实验数据，计算光波波长λ和光栅常数d的平均值及标准偏差；2. 分析实验误差来源，如分光计调整误差、测量误差等；3. 讨论实验结果与理论值之间的差异，分析原因。

八、实验总结：通过本次实验，我们掌握了光栅的原理及其在光学仪器中的应用，学会了分光计的调整和使用方法，并成功利用衍射光栅测定了光波波长及光栅常数。

同时，我们深入理解了光栅衍射公式及其成立条件，为今后进一步学习光学知识打下了基础。

光栅衍射实验报告引言光栅衍射是一种重要的光学现象，通过光栅衍射实验可以深入了解其特性和原理。

本次实验旨在通过观察和分析光栅衍射的现象，研究光的波动性。

实验设备与方法实验中使用的设备包括光源（如激光光源）、光栅和屏幕。

首先，将光源置于一定距离外, 并将光栅放置在光源和屏幕之间。

然后，在屏幕上观察到光栅产生的衍射图样。

实验结果与分析当光源照射到光栅上时，光栅会起到一个光阻挡或光透射的作用。

光通过光栅后，会发生衍射现象，形成一组干涉条纹，这些条纹是由于光波的干涉所形成的。

我们可以观察到在屏幕上形成的交替明暗条纹，称之为衍射条纹。

衍射条纹的特点是明暗交替有序，而且在中央最亮，两侧逐渐变暗。

这是由于光栅的排列形式决定的。

光栅上的刻痕间距越小，衍射现象就越明显。

在观察衍射条纹时，我们发现条纹间距并非均匀的。

这是由于光栅的刻痕间距不一致所造成的。

这种现象被称为光栅的倾斜效应。

通过观察不同角度下的衍射图案，可以进一步分析光栅的倾斜角度和刻痕的间距。

实验中，我们还发现了衍射角和衍射距离的关系。

当屏幕距离光栅一定距离时，移动观察点会导致衍射条纹的位置改变。

通过测量观察点的移动距离和最亮条纹的位置，可以计算出衍射角。

我们可以利用这个关系来研究光栅的特性和进行测量。

实验进一步加深了我们对光的波动性的理解。

光栅衍射实验揭示了光波传播中的干涉现象，证明了光既有粒子性又有波动性。

通过观察和分析光栅衍射现象，我们可以了解到光波在通过光栅时发生的波动性干涉现象，这对于深入研究光学现象和应用具有重要意义。

结论通过光栅衍射实验，我们深入了解了光的波动性和光栅的特性。

实验结果表明，光栅衍射现象是光学中一种重要的干涉现象。

观察和分析衍射条纹可以揭示光的波动性和光栅的特性。

通过测量衍射角和衍射距离的关系，我们可以研究光栅的倾斜角度和刻痕间距。

光栅衍射实验对于进一步研究光学现象和应用具有重要意义。

总结光栅衍射实验通过观察光栅衍射现象，揭示了光的波动性和干涉现象。

光栅衍射实验实验报告摘要：本实验通过搭建光栅衍射实验装置，观察和研究光栅衍射现象。

通过测量不同光栅的刻线间距和测得光束角度的数据，分析了光栅衍射实验的原理，验证了布拉格衍射定律，并通过实验结果得出了光波的波长。

引言：光是一种波动现象，在经过光栅时会产生衍射现象，这一现象在物理学中被广泛应用。

本实验通过搭建光栅衍射实验装置，利用单缝、干涉斑及多缝的光栅衍射，探究光栅衍射的规律与原理。

一、实验装置及原理实验装置包括一束连续可调节波长的激光器、光栅、狭缝、光屏、经纬仪、转角仪等。

实验原理为光分裂、衍射、干涉叠加等。

二、实验步骤1.调节激光器，使其波长尽量接近绿光的波长。

2.将激光器射出的光线置于平行于光栅的平面上，并使之通过光栅。

3.调整光屏的位置，使光线通过光栅后落在光屏上，观察到衍射图样。

4.用经纬仪测量光栅与光屏之间的距离，并记录下相关数据。

5.用转角仪测量光栅条纹与光轴之间夹角，并记录下相关数据。

6.通过实验数据计算出光波的波长。

三、实验结果与分析(插入关系图)由图可得出光栅的衍射角度与光栅的条纹间距d和波长λ之间的关系为sinα=nλ/d，即布拉格衍射定律。

通过实验数据计算得光波的波长为λ=XXnm。

四、实验误差分析1.仪器误差：由于实验仪器本身的精确度限制，导致实验结果可能存在偏差。

2.人为误差：在实验过程中，操作人员的主观因素也可能引起误差。

3.光源波长的不确定性：实验中所用激光器的波长虽然可以调节，但是其波长并没有绝对确定的数值，这也会对实验结果产生一定的影响。

五、结论本实验通过光栅衍射实验装置的搭建，观察和研究了光栅衍射现象。

通过测量不同光栅的刻线间距和测得光束角度的数据，验证并得出了布拉格衍射定律，并计算得到了光波的波长。

实验结果与理论值较为接近，结果可靠性较高。

六、实验改进意见1.提高仪器精度：选择更高精度的实验仪器，减小仪器误差。

2.调节光源：使用更精确的光源，可以提高实验结果的准确性。

一、实验目的1. 理解衍射光栅的基本原理及其工作方式。

2. 掌握衍射光栅在实验中的应用，如测定光波波长和光栅常数。

3. 加深对光栅衍射现象的理解，验证光栅衍射公式及其适用条件。

二、实验原理衍射光栅是一种利用光的衍射原理进行色散的光学元件，主要由一组数目众多、相互平行、等宽、等间距的狭缝（或刻痕）构成。

当一束单色光垂直照射到光栅上时，各狭缝的光线因衍射而向各方向传播，并在光栅后方的焦平面上形成一系列明暗相间的衍射条纹。

根据光栅衍射公式：\[ d \sin \theta = m \lambda \]其中，\( d \) 为光栅常数（即相邻两狭缝间距），\( \theta \) 为衍射角，\( m \) 为衍射级次，\( \lambda \) 为光波波长。

通过测量衍射角和已知光栅常数，可以计算出光波波长；反之，通过测量光波波长和已知衍射角，可以计算出光栅常数。

三、实验仪器1. 分光计2. 平面透射光栅3. 低压汞灯（连镇流器）4. 光栅读数显微镜5. 光栅常数标准样品四、实验步骤1. 将分光计调整至水平状态，并调整光源使其垂直照射到光栅上。

2. 将光栅固定在分光计上，调整光栅使其与光源垂直。

3. 观察并记录光栅衍射条纹的位置，利用光栅读数显微镜测量衍射条纹的位置。

4. 计算衍射级次 \( m \) 和衍射角 \( \theta \)。

5. 利用光栅衍射公式计算光波波长 \( \lambda \) 或光栅常数 \( d \)。

五、实验结果与分析1. 通过实验，我们成功测量了光波波长和光栅常数，并与理论值进行了比较。

2. 实验结果表明，光栅衍射公式及其适用条件在实验中得到了验证。

3. 在实验过程中，我们遇到了以下问题：a. 光栅常数标准样品的精度较高，而我们测量的光栅常数存在一定的误差。

b. 分光计的调整和光栅的固定可能会对实验结果产生影响。

六、实验结论1. 通过本次实验，我们深入理解了衍射光栅的基本原理及其工作方式。
