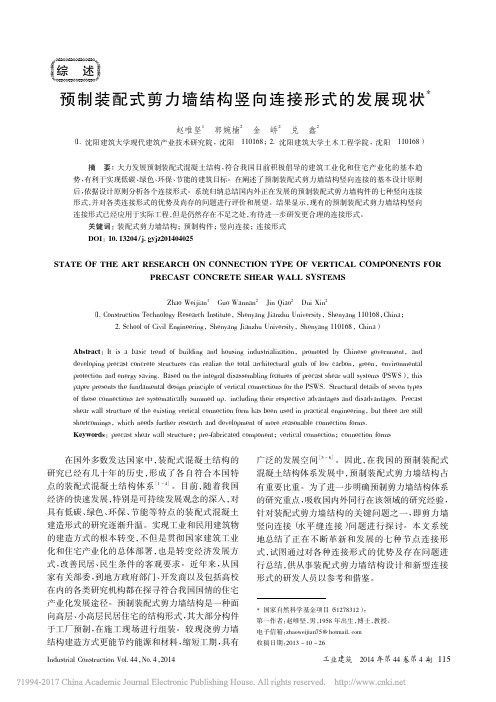

Industrial Construction Vol.44，No.4，2014工业建筑2014年第44卷第4期115檮檮檮檮檮檮檮檮檮檮檮檮殑殑殑殑综述预制装配式剪力墙结构竖向连接形式的发展现状*赵唯坚1郭婉楠2金峤2兑鑫2（1.沈阳建筑大学现代建筑产业技术研究院，沈阳110168；2.沈阳建筑大学土木工程学院，沈阳110168）摘要：大力发展预制装配式混凝土结构，符合我国目前积极倡导的建筑工业化和住宅产业化的基本趋势，有利于实现低碳、绿色、环保、节能的建筑目标。

在阐述了预制装配式剪力墙结构竖向连接的基本设计原则后，依据设计原则分析各个连接形式。

系统归纳总结国内外正在发展的预制装配式剪力墙构件的七种竖向连接形式，并对各类连接形式的优势及尚存的问题进行评价和展望。

结果显示，现有的预制装配式剪力墙结构竖向连接形式已经应用于实际工程，但是仍然存在不足之处，有待进一步研发更合理的连接形式。

关键词：装配式剪力墙结构；预制构件；竖向连接；连接形式DOI ：10.13204/j．gyjz201404025STATE OF THE AＲT ＲESEAＲCH ON CONNECTION TYPE OF VEＲTICAL COMPONENTS FOＲPＲECAST CONCＲETE SHEAＲWALL SYSTEMSZhao Weijian 1Guo Wannan 2Jin Qiao 2Dui Xin 2（1.Construction Technology Ｒesearch Institute ，Shenyang Jianzhu University ，Shenyang 110168，China ；2.School of Civil Engineering ，Shenyang Jianzhu University ，Shenyang 110168，China ）Abstract ：It is a basic trend of building and housing industrialization ，promoted by Chinese government ，and developing precast concrete structures can realize the total architectural goals of low carbon ，green ，environmental protection and energy saving．Based on the integral disassembling features of precast shear wall systems （PSWS ），this paper presents the fundamental design principle of vertical connections for the PSWS．Structural details of seven types of these connections are systematically summed up．including their respective advantages and disadvantages．Precast shear wall structure of the existing vertical connection form has been used in practical engineering ，but there are still shortcomings ，which needs further research and development of more reasonable connection forms．Keywords ：precast shear wall structure ；pre-fabricated component ；vertical connection ；connection forms*国家自然科学基金项目（51278312）。

预制装配式剪力墙结构及其连接技术进入21世纪之后，我国提出了可持续发展战略，经过十几年的发展，这一战略的提出已经渗透到各行各业中，在建筑行业，为了实现可持续发展战略，提出了节能减排的建筑方式，受到了社会广泛的关注和好评。

其中预制装配式剪力墙，在建筑行业中，以一种简单方便的建筑形式，不断减少建筑中的耗能，成为当前社会上的关注热点之一。

本文从预制装配式剪力墙的结构发展历史入手，着重介绍了预制装配式剪力墙结构构件、设计要求，以及相关的连接方式。

标签：预制装配式；剪力墙；连接技术预制装配式剪力墙结构是在可持续发展的战略需求之下，提出的一种现代化的建筑构件模式，这一模式与传统的钢筋混凝土建筑方式有所不同，其主要的特点在于采取组装的方式，使其能耗降低，而且在建设过程中，能够极大程度的缩减固体废弃物的产生，污水的产生，这对于现代化绿色发展战略有着极大的帮助。

而且这种现代化的建筑手段，还能够实现住宅产业化，实现建筑物的节能减排。

具体建设项目是预制装配结构，通过厂房预定，现场组装等方式来完成建筑物的主体结构构件，尤其在一些施工条件较差的地区，其施工效果较好。

随着建筑技术的逐渐提升，对于预制剪力墙的装配技术和连接手段也在逐渐提升，这为我国这种技术的推广和发展，提供了良好的基础。

1、剪力墙的相关内容预制装配式剪力墙结构是依照现代化的发展方式，提出的一种新型装配建筑手段，通过预知和半预制的板墙拼接，实现建筑物主体构架的构建，在这一过程当中，能够最大程度的降低建筑物的能耗，实现节能环保的目的。

随着这一技术手段的逐渐提升，这类建筑构件的方式在高层建筑中有所应用，而且取得了良好的效果，其主要原因在于预制剪力墙的构建方式在现场中施工较少，由于高层建筑的施工现场搬运不便，所以这一接触手段能够减少其工序。

其次，这种建筑方式，在构建主体框架时，建设速度较快，因此能够满足现代化商业的发展趋势。

而且相对于装配式框架结构的建筑而言，装配式剪力墙的结构有着较大的优势，具体可以体现在，在构建建筑主框架时存在水平拼缝和竖向拼缝以及节点，这些拼缝和节点的存在，就会使整个剪力墙形成一个整体，在拼接过程中，能够使建筑物的承载力和抗震能力有所提升。

预制装配式剪力墙结构及其连接技术一、概述随着现代建筑技术的快速发展，预制装配式建筑结构在全球范围内得到了广泛的关注和应用。

预制装配式剪力墙结构作为一种高效、环保、节能的建筑形式，尤其受到了业内人士的青睐。

本文旨在深入探讨预制装配式剪力墙结构及其连接技术，以期为提高建筑质量、优化建筑工艺、推动建筑行业绿色发展贡献力量。

预制装配式剪力墙结构，即将剪力墙的主要受力构件在工厂预制完成，然后运输至施工现场进行装配的一种建筑形式。

这种结构形式通过精确的预制和高效的装配，大幅提高了施工速度，减少了现场湿作业，降低了能耗和环境污染。

同时，预制装配式剪力墙结构还具有良好的抗震性能、整体稳定性和耐久性，对于提高建筑安全性和使用寿命具有重要意义。

在预制装配式剪力墙结构中，连接技术是关键。

连接点的设计和施工质量直接影响到结构的整体性能。

本文将对各种连接技术进行详细介绍和分析，包括钢筋连接、预应力连接、焊接连接、机械连接等。

我们将从连接原理、施工工艺、质量控制等方面进行深入探讨，以期为实际工程应用提供有力支持。

预制装配式剪力墙结构及其连接技术是现代建筑领域的重要研究方向。

本文将从概述、结构特点、连接技术等方面进行全面阐述，以期为推动建筑行业的技术进步和绿色发展提供有益的参考。

1. 预制装配式建筑的背景和发展趋势预制装配式建筑，尤其是预制装配式剪力墙结构，是近年来在我国应用最多、发展最快的装配式混凝土结构技术。

这种结构形式以预制或半预制墙板为主要构件，经现场装配、部分现浇而成，具有建造质量高、生产速度快、保护环境、节约资源等优点，符合建筑行业的发展趋势。

在发展趋势方面，未来将逐步完善预制装配剪力墙结构体系关键技术，发展高强混凝土技术和预应力技术，进一步研发预制预应力框架结构体系和预制预应力框架剪力墙结构体系，形成系列化、多样化的技术体系支撑。

同时，随着建筑业的快速发展和人们对环境保护的重视，装配式剪力墙结构的市场需求将不断增长。

预制装配式剪力墙结构接缝的研究现状发布时间：2023-01-31T03:10:52.387Z 来源：《建筑创作》2022年18期作者：刘月亮[导读] 装配式剪力墙结构有较好的抗震性能，刘月亮江西理工大学土木与测绘工程学院江西省341099摘要：装配式剪力墙结构有较好的抗震性能，因此装配式剪力墙结构主要是用于中、高层建筑的抗侧力结构。

随着建筑业的快速发展装配式剪力墙结构更多的也在低、多层建筑中应用。

装配式剪力墙结构具有受气候条件影响因素小等优点，是未来建筑业工业化发展的趋势，这也符合我国绿色建筑和建筑工业化的发展需求。

在新加坡、德国、法国、瑞典等国家，装配式建筑的应用极为广泛，在瑞典住宅所占的比例中更是高达95%。

我国也在大力推动装配式建筑的发展，这使得装配式剪力墙结构不断的优化和创新。

关键词：预制装配式；剪力墙近年来装配式建筑快速发展，装配式剪力墙结构的需求也逐渐增多。

接缝连接的可靠性一直是装配式剪力墙结构的核心问题，为了提升经济性、实用性和施工的效率，装配式剪力墙结构连接节点中有了代替钢筋连接的构件连接，如焊接、螺栓连接、专用连接器连接等。

虽然有关接缝的研究比较多，但仍需进行深入的全面的研究。

装配式剪力墙结构接缝的深入研究将使我国的建筑业由传统粗放式的发展模式向节能、环保、可持续发展的模式转变。

本文首先对预制装配式剪力墙结构接缝进行了概述，然后对国内外的连接形式、连接技术、连接工艺和接缝的抗震性能进行了详细的文献综述。

1 预制装配式剪力墙结构接缝分类及受力1.1 接缝的分类预制剪力墙结构存在着大量的接缝，当外部载荷作用在结构上时，接缝处容易产生应力集中，从而导致结构产生裂缝甚至损坏。

因此，良好的连接节点设计是保证装配式剪力墙结构整体性的关键。

装配式混凝土剪力墙结构每个单元间的连接根据连接位置的不同，可分为竖向连接和水平连接。

竖向接缝连接技术主要有现浇带连接技术、后张拉预应力技术、套筒灌浆连接技术等；预应力连接技术预制的剪力墙结构是通过张拉竖向及水平的预应力筋，使各预制剪力墙构件间有可靠的连接而形成的剪力墙结构体系。

装配式混凝土建筑中竖向构件连接技术现状与分析摘要：竖向预制构件的“钢筋套筒连接”存在一定的技术不足，因此“非钢筋套筒连接”逐渐引起人们的重视。

本文介绍了三种“非钢筋套筒连接”结构体系，即双面叠合剪力墙结构体系、装配式空心板剪力墙结构体系和。

通过详述这两种体系的技术指标、生产工艺、连接节点、施工工序和BIM技术应用，分析了这两种体系的优劣势，展望了竖向预制构件连接技术的发展趋势。

关键词：装配式；竖向连接；套筒连接；空心板剪力墙；双面叠合剪力墙前言目前，装配式混凝土结构体系中竖向构件主要使用钢筋套筒灌浆连接技术，该技术是在金属套筒中插入单根带肋钢筋并注入灌浆料拌合物，通过拌合物硬化后形成整体并实现传力的钢筋对接连接[1]。

但该技术对深化设计、生产精度、施工技术要求较高，钢筋对接、灌浆饱满度无法直观察看，存在隐蔽工程，检测方法不普及，存在一定安全隐患。

因此，“非钢筋套筒灌浆连接”逐渐引起大家的重视，如双面叠合剪力墙体系、装配式空心板剪力墙结构体系等。

一、双面叠合剪力墙结构体系1.1 双面叠合剪力墙结构体系简介预制双面叠合墙版由内外双层预制混凝土板、连接双层预制混凝土板的钢筋桁架在工厂制作而成，称为双面叠合剪力墙（以下简称“双皮墙”）。

现场安装就位后，浇筑混凝土，共同参与结构受力，形成双面叠合剪力墙（图1.1）。

1.2 双皮墙主要技术指标（1）最大适用高度双皮墙房屋的最大适用高度应符合表1.1的规定[2]。

双皮墙房屋最大适用高度小于钢筋套筒连接剪力墙的最大高度，以8度（0.2g）为例，钢筋套筒连接剪力墙的最大适用高度是90m（预制剪力墙承担总剪力大于该层总剪力的80%，最大适用高度是80m），大于双皮墙的最大高度60m。

（2）抗震等级双皮墙结构构件的抗震设计，应根据设防类别和房屋高度采用不同的抗震等级，并应符合相应的计算和构造措施要求。

丙类双面叠合剪力墙结构的抗震等级应按表1.2确定[3]。

表 1.2丙类双面叠合剪力墙结构的抗震等级注：接近或等于高度分界时，应结合房屋不规则程度及场地、地基条件适当确定抗震等级。

预制技术预制装配式剪力墙结构及其连接技术0.引言预制装配式剪力墙结构一种现代化的建筑结构模式，与传统的混泥土建筑方式不同的是，这种建筑采用组装的方式，水耗、能耗相对较少，不会产生固体废物垃圾、污水等污染[1]。

同时，这种建筑方式还有助于实现住宅产业化，有利于建筑节能节排。

采用装配式结构，主要是通过厂商预定、现场组装的方式来完成建筑的主体结构，在一些施工条件不好的地带有着良好的适应性。

近年来，随着可持续发展理念的提出，在建筑行业，对装配式混凝土建筑的研究也越来越多，这为我国推广这种技术提供了良好的基础。

1.剪力墙概述预制装配式剪力墙结构是一种现场装配的建筑形式，它主要是通过预制和半预制的板墙之间的拼接，以现场装配为主要形式，配合少量的现浇来实现整个建筑主体。

对于高层建筑而言，剪力墙结构具有良好的实用性，首先，这种建筑方式现场施工少，受高层建筑运输中的不便影响小，其次，这种结构建筑速度快，由于它是经过预制或者半预制而成的，因此在建造过程中速度很快，满足了现代商业化的趋势[2]。

相对于装配式框架结构而言，装配式剪力墙结构有着很大的优势，主要表现在：剪力墙结构中有着很多水平接缝、竖向接缝和节点，这些接缝和节点的存在，使得整个剪力墙成为了一个整体，同时，这样的连接方式也使得建筑物的承载力和抗震能力大大提升，因而接缝和节点成了整个剪力墙结构的关键，决定着剪力墙的质量。

2.国内外预制装配式剪力墙研究现状2.1预制装配式剪力墙发展历程预制装配式剪力墙结构首先在19 世纪末期的欧洲出现，主要是一种预制混凝土墙板结构，这种结构在一些工程中有着一定的应用范围。

二战结束以后，世界经济百废待兴，人们寻求一种快速恢复生产的方式，住宅产业化在这一时期被提出，这为预制装配式剪力墙的发展提供了良好的契机，再次以后剪力墙迅速发展[3]。

到了20 世纪 60 年代，这种剪力墙结构已经成为建筑的主流，广泛存在于一些国家之中。

在我国，预制装配式结构的发展起步较晚，直到20世纪50年代才逐渐发展起来。

预制装配式剪力墙结构竖向连接形式的发展现状共3篇预制装配式剪力墙结构竖向连接形式的发展现状1预制装配式剪力墙是一种应用非常广泛的抗震性能优异的结构形式，其具有施工速度快、样板房少、质量稳定等优势。

竖向连接作为预制装配式建筑技术中的一个关键环节，可以保证整个结构的强度和稳定性，是该技术发展中的研究重点。

本文将从预制装配式剪力墙结构竖向连接的发展历程、现状和未来趋势三个方面进行分析。

一、预制装配式剪力墙结构竖向连接的发展历程早期的预制装配式剪力墙都采用钢筋粘结连接方式，对现浇钢筋进行焊接固定，从而起到加固作用，但这种连接方式在大规模生产时，工序较多，周期长，重量大，且容易产生氧化等问题。

而混凝土瓶颈墙则采用钢筋套接连接方式，通过将挡板水平用于连接钢筋，但是这种方式由于工艺复杂，断面受应力不均匀，难以形成完整的承力体系。

此外，骨架板筋钢筋长度不足，容易出现人工连接，工期长等问题。

为了解决这些问题，近年来出现了许多结构改进和新型连接方式。

如尺寸杆连接，机械螺栓连接和双层装配式剪力墙等，这些连接方式在优化构造的基础上实现了连接过程的自动化，提高了生产效率，连接强度和稳定性得到了很大提高。

二、预制装配式剪力墙结构竖向连接的现状随着预制装配式建筑技术的不断发展，现在市场上出现了很多连接方式。

其中，膜结构的连接方式简单、工艺成熟，尺寸杆连接方式密封性好，适用性广泛，且安装简便。

而机械拼接方式则可以大幅减少工作量，提高施工效率。

在连接质量方面，这些连接方式均经过了严格的试验和检测，具有比较高的强度和稳定性。

同时，竖向连接在预制装配式建筑结构中起到了重要作用，保证了整个结构的强度和稳定性。

三、预制装配式剪力墙结构竖向连接的未来趋势未来，预制装配式建筑技术在革新化、专业化方面的发展空间将越来越大。

竖向连接作为这种结构的关键部分之一，将更加注重在其工艺、成本和质量方面进行创新，同时继续进行试验和检测，提高连接关节强度和稳定性的同时，进一步减少连接工期，转变成为生产专业化方向，也会逐渐使用在建筑物中的细化、精尖结构中。

Research Findings | 研究成果 |·1·2017年3月采用钢筋笼式竖向连接的装配式剪力墙结构有限元分析赵唯坚，任国伟，金 峤，吕安安（沈阳建筑大学土木工程学院，辽宁 沈阳 110168）摘 要：分析采用钢筋笼式竖向连接方式的装配式剪力墙的力学性能，探讨该连接形式的可行性。

采用有限元软件WCOMD 模拟剪力墙的受力过程，从滞回曲线、能量耗散系数及延性系数几个方面分析其承载力及抗震性能。

有限元模拟结果表明，采用钢筋笼式竖向连接方式的装配式剪力墙滞回曲线比较饱满，能量耗散系数及延性系数较高。

采用钢筋笼式竖向连接方式的装配式剪力墙具有良好的力学性能和工程应用前景。

关键词：装配式剪力墙；钢筋笼式竖向连接；有限元分析；力学性能中图分类号：TV334 文献标志码：A 文章编号：2096-2789（2017）03-0001-03 装配式剪力墙的竖向连接是关系到整个结构承载力、刚度和延性等抗震性能的关键因素。

我国目前主要的竖向连接方式为套筒灌浆连接和约束浆锚搭接，这两种方式虽然可充分保证连接的可靠性，具有较好的可行性，但也存在不合理的地方。

例如套筒灌浆连接的部品成本较高，约束浆锚搭接的钢筋根数较多、连接施工较为繁琐等。

为此，借鉴上述两种连接方式，文章提出了一种新型的装配式剪力墙竖向连接方式，即钢筋笼式竖向连接方式。

以下将对该种连接方式进行介绍，同时设计了一个采用该种方法连接的剪力墙试件并通过有限元模拟对其力学性能进行分析。

1 钢筋笼式竖向连接剪力墙的连接构造在采用钢筋笼式竖向连接方式连接的剪力墙中，剪力墙为预制多孔剪力墙，即剪力墙内设有竖向贯通孔，同时剪力墙内分别设置双面水平和竖向分布钢筋（见图1）。

这样的预制多孔剪力墙，在上层和下层墙体连接时，墙体之间为楼板现浇带，连接钢筋笼置于上、下剪力墙墙体的孔洞内，并穿过楼板现浇板带。

然后在竖向贯通孔内灌注混凝土或砂浆，在楼板现浇带浇筑混凝土，实现上层和下层墙体的竖向连接。
