机器视觉（相机、镜头、光源）全面概括分类：机器视觉2013-08-19 10:52 1133人阅读评论(0) 收藏举报机器视觉工业相机光源镜头1.1.1视觉系统原理描述机器视觉就是用机器代替人眼来做测量和判断。

机器视觉系统是指通过机器视觉产品（即图像摄取装置，分CMOS 和CCD 两种）将被摄取目标转换成图像信号，传送给专用的图像处理系统，根据像素分布和亮度、颜色等信息，转变成数字化信号；图像系统对这些信号进行各种运算来抽取目标的特征，进而根据判别的结果来控制现场的设备动作。

2.1.1视觉系统组成部分视觉系统主要由以下部分组成1.照明光源2.镜头3.工业摄像机4.图像采集/处理卡5.图像处理系统6.其它外部设备2.1.1.1相机篇详细介绍：工业相机又俗称摄像机，相比于传统的民用相机（摄像机）而言，它具有高的图像稳定性、高传输能力和高抗干扰能力等，目前市面上工业相机大多是基于CCD（ChargeCoupled Device）或CMOS（Complementary Metal OxideSemiconductor）芯片的相机。

CCD是目前机器视觉最为常用的图像传感器。

它集光电转换及电荷存贮、电荷转移、信号读取于一体，是典型的固体成像器件。

CCD的突出特点是以电荷作为信号，而不同于其它器件是以电流或者电压为信号。

这类成像器件通过光电转换形成电荷包，而后在驱动脉冲的作用下转移、放大输出图像信号。

典型的CCD相机由光学镜头、时序及同步信号发生器、垂直驱动器、模拟/数字信号处理电路组成。

CCD作为一种功能器件，与真空管相比，具有无灼伤、无滞后、低电压工作、低功耗等优点。

CMOS图像传感器的开发最早出现在20世纪70 年代初，90 年代初期，随着超大规模集成电路(VLSI) 制造工艺技术的发展，CMOS图像传感器得到迅速发展。

CMOS图像传感器将光敏元阵列、图像信号放大器、信号读取电路、模数转换电路、图像信号处理器及控制器集成在一块芯片上，还具有局部像素的编程随机访问的优点。

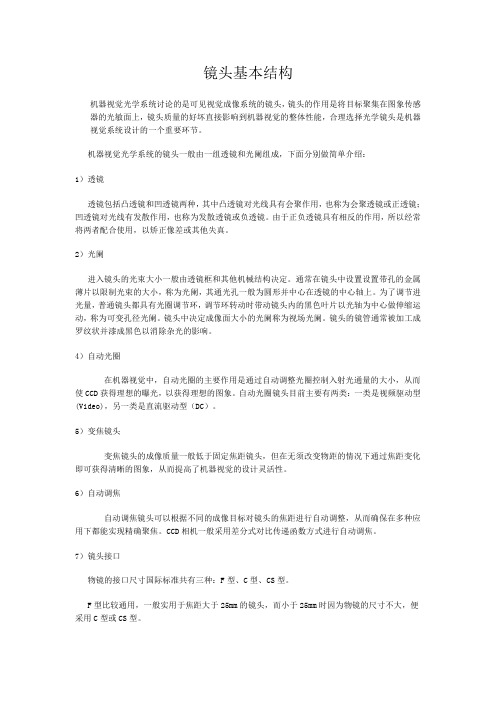

镜头基本结构机器视觉光学系统讨论的是可见视觉成像系统的镜头，镜头的作用是将目标聚集在图象传感器的光敏面上，镜头质量的好坏直接影响到机器视觉的整体性能，合理选择光学镜头是机器视觉系统设计的一个重要环节。

机器视觉光学系统的镜头一般由一组透镜和光阑组成，下面分别做简单介绍：1）透镜透镜包括凸透镜和凹透镜两种，其中凸透镜对光线具有会聚作用，也称为会聚透镜或正透镜；凹透镜对光线有发散作用，也称为发散透镜或负透镜。

由于正负透镜具有相反的作用，所以经常将两者配合使用，以矫正像差或其他失真。

2）光阑进入镜头的光束大小一般由透镜框和其他机械结构决定。

通常在镜头中设置设置带孔的金属薄片以限制光束的大小，称为光阑，其通光孔一般为圆形并中心在透镜的中心轴上。

为了调节进光量，普通镜头都具有光圈调节环，调节环转动时带动镜头内的黑色叶片以光轴为中心做伸缩运动，称为可变孔径光阑。

镜头中决定成像面大小的光阑称为视场光阑。

镜头的镜管通常被加工成罗纹状并漆成黑色以消除杂光的影响。

4）自动光圈在机器视觉中，自动光圈的主要作用是通过自动调整光圈控制入射光通量的大小，从而使CCD获得理想的曝光，以获得理想的图象。

自动光圈镜头目前主要有两类：一类是视频驱动型(Video)，另一类是直流驱动型（DC）。

5）变焦镜头变焦镜头的成像质量一般低于固定焦距镜头，但在无须改变物距的情况下通过焦距变化即可获得清晰的图象，从而提高了机器视觉的设计灵活性。

6）自动调焦自动调焦镜头可以根据不同的成像目标对镜头的焦距进行自动调整，从而确保在多种应用下都能实现精确聚焦。

CCD相机一般采用差分式对比传递函数方式进行自动调焦。

7）镜头接口物镜的接口尺寸国际标准共有三种：F型、C型、CS型。

F型比较通用，一般实用于焦距大于25mm的镜头，而小于25mm时因为物镜的尺寸不大，便采用C型或CS型。

8）镜头性能镜头的性能指标主要包括焦距、相对孔径、视场角度和光谱特性几个方面。

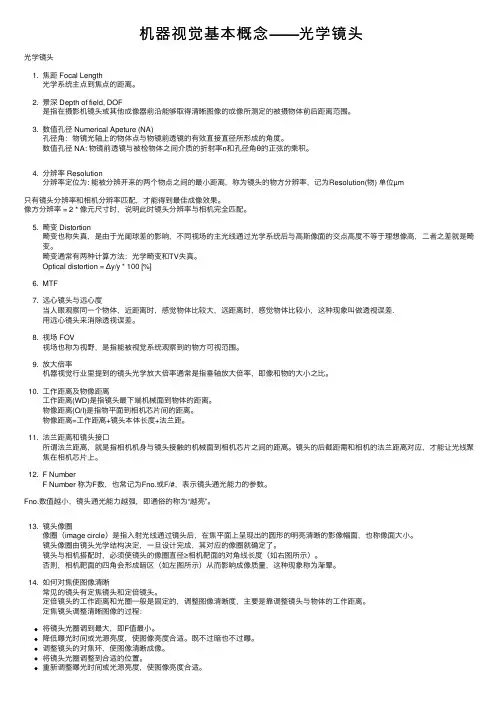

机器视觉基本概念——光学镜头光学镜头1. 焦距 Focal Length光学系统主点到焦点的距离。

2. 景深 Depth of field, DOF是指在摄影机镜头或其他成像器前沿能够取得清晰图像的成像所测定的被摄物体前后距离范围。

3. 数值孔径 Numerical Apeture (NA)孔径⾓：物镜光轴上的物体点与物镜前透镜的有效直接直径所形成的⾓度。

数值孔径 NA: 物镜前透镜与被检物体之间介质的折射率n和孔径⾓θ的正弦的乘积。

4. 分辨率 Resolution分辨率定位为: 能被分辨开来的两个物点之间的最⼩距离，称为镜头的物⽅分辨率，记为Resolution(物) 单位µm只有镜头分辨率和相机分辨率匹配，才能得到最佳成像效果。

像⽅分辨率 = 2 * 像元尺⼨时，说明此时镜头分辨率与相机完全匹配。

5. 畸变 Distortion畸变也称失真，是由于光阑球差的影响，不同视场的主光线通过光学系统后与⾼斯像⾯的交点⾼度不等于理想像⾼，⼆者之差就是畸变。

畸变通常有两种计算⽅法：光学畸变和TV失真。

Optical distortion = Δy/y * 100 [%]6. MTF7. 远⼼镜头与远⼼度当⼈眼观察同⼀个物体，近距离时，感觉物体⽐较⼤，远距离时，感觉物体⽐较⼩，这种现象叫做透视误差.⽤远⼼镜头来消除透视误差。

8. 视场 FOV视场也称为视野，是指能被视觉系统观察到的物⽅可视范围。

9. 放⼤倍率机器视觉⾏业⾥提到的镜头光学放⼤倍率通常是指垂轴放⼤倍率，即像和物的⼤⼩之⽐。

10. ⼯作距离及物像距离⼯作距离(WD)是指镜头最下端机械⾯到物体的距离。

物像距离(O/I)是指物平⾯到相机芯⽚间的距离。

物像距离=⼯作距离+镜头本体长度+法兰距。

11. 法兰距离和镜头接⼝所谓法兰距离，就是指相机机⾝与镜头接触的机械⾯到相机芯⽚之间的距离。

镜头的后截距需和相机的法兰距离对应，才能让光线聚焦在相机芯⽚上。

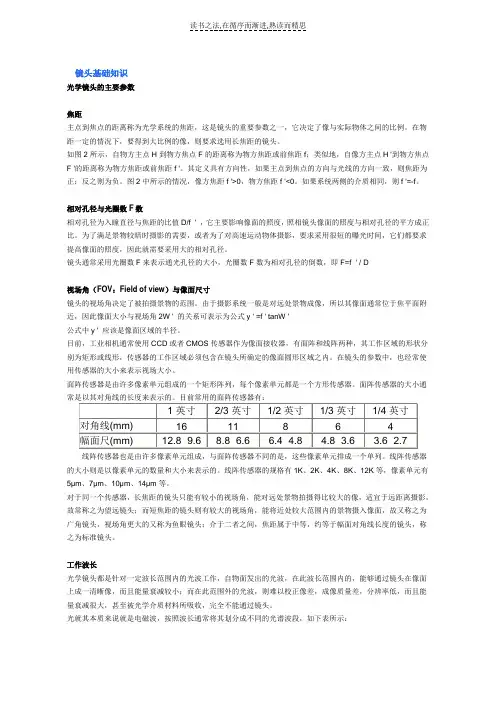

镜头基础知识光学镜头的主要参数焦距主点到焦点的距离称为光学系统的焦距，这是镜头的重要参数之一，它决定了像与实际物体之间的比例。

在物距一定的情况下，要得到大比例的像，则要求选用长焦距的镜头。

如图2所示，自物方主点H到物方焦点F的距离称为物方焦距或前焦距f；类似地，自像方主点H '到物方焦点F '的距离称为物方焦距或前焦距f '。

其定义具有方向性，如果主点到焦点的方向与光线的方向一致，则焦距为正；反之则为负。

图2中所示的情况，像方焦距f '>0，物方焦距f '<0。

如果系统两侧的介质相同，则f '=-f。

相对孔径与光圈数F数相对孔径为入瞳直径与焦距的比值D/f ' ，它主要影响像面的照度，照相镜头像面的照度与相对孔径的平方成正比。

为了满足景物较暗时摄影的需要，或者为了对高速运动物体摄影，要求采用很短的曝光时间，它们都要求提高像面的照度，因此就需要采用大的相对孔径。

镜头通常采用光圈数F来表示通光孔径的大小，光圈数F数为相对孔径的倒数，即F=f ' / D视场角（FOV：Field of view）与像面尺寸镜头的视场角决定了被拍摄景物的范围。

由于摄影系统一般是对远处景物成像，所以其像面通常位于焦平面附近，因此像面大小与视场角2W ' 的关系可表示为公式y ' =f ' tanW '公式中y ' 应该是像面区域的半径。

目前，工业相机通常使用CCD或者CMOS传感器作为像面接收器，有面阵和线阵两种，其工作区域的形状分别为矩形或线形，传感器的工作区域必须包含在镜头所确定的像面圆形区域之内。

在镜头的参数中，也经常使用传感器的大小来表示视场大小。

面阵传感器是由许多像素单元组成的一个矩形阵列，每个像素单元都是一个方形传感器。

面阵传感器的大小通线阵传感器也是由许多像素单元组成，与面阵传感器不同的是，这些像素单元排成一个单列。

光学镜头概述及分类光学镜头一般称为摄像镜头或摄影镜头，简称镜头，其功能就是光学成像。

镜头是机器视觉系统中的重要组件，对成像质量有着关键性的作用，它对成像质量的几个最主要指标都有影响，包括：分辨率、对比度、景深及各种像差。

镜头不仅种类繁多，而且质量差异也非常大，但一般用户在进行系统设计时往往对镜头的选择重视不够，导致不能得到理想的图像，甚至导致系统开发失败。

本文的目的是通过对各种常见镜头的分类及主要参数介绍，总结各种因素之间的相互关系，使读者掌握机器视觉系统中镜头的选用技巧。

根据有效像场的大小划分把摄影镜头安装在一很大的伸缩暗箱前端，并在该暗箱后端安装一块很大的磨砂玻璃。

当将镜头光圈开至最大，并对准无限远景物调焦时，在磨砂玻璃上呈现出的影像均位于一圆形面积内，而圆形外则漆黑，无影像。

此有影像的圆形面积称为该镜头的最大像场。

在这个最大像场范围的中心部位，有一能使无限远处的景物结成清晰影像的区域，这个区域称为清晰像场。

照相机或摄影机的靶面一般都位于清晰像场之内，这一限定范围称为有效像场。

由于视觉系统中所用的摄像机的靶面尺寸有各种型号，所以在选择镜头时一定要注意镜头的有效像场应该大于或等于摄像机的靶面尺寸，否则成像的边角部分会模糊甚至没有影像。

根据有效像场的大小，一般可分为如下几类：镜头类型有效像场尺寸1/4英寸摄像镜头 3.2mm×2.4mm（对角线4mm）1/3英寸摄像镜头 4.8mm×3.6mm（对角线6mm）电视摄像镜头1/2英寸摄像镜头 6.4mm×4.8mm（对角线8mm）2/3英寸摄像镜头8.8mm×6.6mm（对角线11mm）1英寸摄像镜头12.8mm×9.6mm（对角线16mm）35mm电影摄影镜头21.95mm×16mm（对角线27.16mm）电影摄影镜头16mm电影摄影镜头10.05mm×7.42mm（对角线12.49mm）135型摄影镜头36mm×24mm127型摄影镜头40mm×40mm照相镜头120型摄影镜头80mm×60mm中型摄影镜头82mm×56mm大型摄影镜头240mm×180mm根据焦距分类根据焦距能否调节，可分为定焦距镜头和变焦距镜头两大类。

光学镜头概述及分类光学镜头一般称为摄像镜头或摄影镜头，简称镜头，其功能就是光学成像。

镜头是机器视觉系统中的重要组件，对成像质量有着关键性的作用，它对成像质量的几个最主要指标都有影响，包括：分辨率、对比度、景深及各种像差。

镜头不仅种类繁多，而且质量差异也非常大，但一般用户在进行系统设计时往往对镜头的选择重视不够，导致不能得到理想的图像，甚至导致系统开发失败。

本文的目的是通过对各种常见镜头的分类及主要参数介绍，总结各种因素之间的相互关系，使读者掌握机器视觉系统中镜头的选用技巧。

根据有效像场的大小划分把摄影镜头安装在一很大的伸缩暗箱前端，并在该暗箱后端安装一块很大的磨砂玻璃。

当将镜头光圈开至最大，并对准无限远景物调焦时，在磨砂玻璃上呈现出的影像均位于一圆形面积内，而圆形外则漆黑，无影像。

此有影像的圆形面积称为该镜头的最大像场。

在这个最大像场范围的中心部位，有一能使无限远处的景物结成清晰影像的区域，这个区域称为清晰像场。

照相机或摄影机的靶面一般都位于清晰像场之内，这一限定范围称为有效像场。

由于视觉系统中所用的摄像机的靶面尺寸有各种型号，所以在选择镜头时一定要注意镜头的有效像场应该大于或等于摄像机的靶面尺寸，否则成像的边角部分会模糊甚至没有影像。

根据有效像场的大小，一般可分为如下几类：根据焦距分类根据焦距能否调节，可分为定焦距镜头和变焦距镜头两大类。

依据焦距的长短，定焦距镜头又可分为鱼眼镜头、短焦镜头、标准镜头、长焦镜头四大类。

需要注意的是焦距的长短划分并不是以焦距的绝对值为首要标准，而是以像角的大小为主要区分依据，所以当靶面的大小不等时，其标准镜头的焦距大小也不同。

变焦镜头上都有变焦环，调节该环可以使镜头的焦距值在预定范围内灵活改变。

变焦距镜头最长焦距值和最短焦距值的比值称为该镜头的变焦倍率。

变焦镜头有可分为手动变焦和电动变焦两大类。

变焦镜头由于具有可连续改变焦距值的特点，在需要经常改变摄影视场的情况下非常方便使用，所以在摄影领域应用非常广泛。

机器视觉系统中国大恒中国大恒（（集团集团））有限公司北京图像视觉技术分公司—镜头篇镜头－影响图像质量的关键因素图像质量的参数影响图像质量的因素分辨率（Resolution）镜头摄像机显示设备对比度（Contrast）镜头光源摄像机景深（Depth of Field）镜头失真（Distortion），也叫畸变镜头投影误差镜头主要内容光学系统的基本概念及相关知识 镜头的基本参数及相关知识如何选择镜头光学系统的基本概念及相关知识光学系统的基本概念光心和主轴光心是透镜的光学中心；主光轴又叫主轴，是指透镜通过光心的两个折射面曲率中心的连线及其延长线；透镜除了主光轴外，还有副光轴，凡是其他通过光心的任一直线都叫做透镜的副光轴；一个透镜的主光轴只有一个，而副光轴却有无数个光学系统的基本概念光心和主轴光学系统的基本概念焦点和焦平面光学系统的基本概念主点和主平面光学系统的基本概念共轭关系：在透镜成像过程中，物方的每一个点在像方都有相对应的一个点，每一条直线都有相对应的一条直线，每一个平面都有相对应的一个平面，物与像之间的这种相互关连的对应关系就是共轭关系。

光学系统的基本概念焦距焦距、、物距和像距从物方主点H 至物方主焦点F 的距离为物方焦距f 或称为前焦距。

从像方主点H′至像方焦点F′的距离为像方焦距f′或称为后焦距。

物方焦距和像方焦距统称为焦距。

透镜的物方主点到物平面的距离，称为物距。

透镜的像方主点到像平面的距离，称为像距。

薄透镜成像原理物距L像距L′影像性质L=∞L′= f 缩小的倒立实像,物与像分别位于镜头前后两则L 由∞向2f 值缩短L′由f 值向2f 值延长同上1:1 薄透镜成像原理L=2fL′=2f 的倒立实像,物与像分别位于镜头前后两侧L 由2f 值向f 值缩短L′由2f 值向∞延长放大的倒立实像,物与像分别位于镜头前后两侧L= fL′=∞同上(注:理论上成立,实际上并不成立)L ＜f L′＞f 放大的倒立虚像,物与像位于镜头的同侧共轴光学系统共轴光学系统共轴光学系统：：若光学系统的全部界面都由球面和平面构成，且个球面的球心均位于同一直线上，则该光学系统称为共轴光学系统；目前目前，，绝大部分工业镜头都属于共轴光学系统系统。

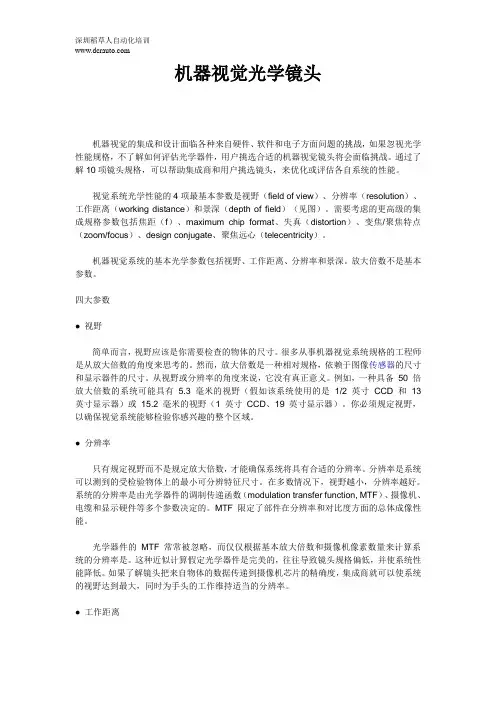

机器视觉光学镜头机器视觉的集成和设计面临各种来自硬件、软件和电子方面问题的挑战，如果忽视光学性能规格，不了解如何评估光学器件，用户挑选合适的机器视觉镜头将会面临挑战。

通过了解10项镜头规格，可以帮助集成商和用户挑选镜头，来优化或评估各自系统的性能。

视觉系统光学性能的4项最基本参数是视野（field of view）、分辨率（resolution）、工作距离（working distance）和景深（depth of field）（见图）。

需要考虑的更高级的集成规格参数包括焦距（f）、maximum chip format、失真（distortion）、变焦/聚焦特点（zoom/focus）、design conjugate、聚焦远心（telecentricity）。

机器视觉系统的基本光学参数包括视野、工作距离、分辨率和景深。

放大倍数不是基本参数。

四大参数● 视野简单而言，视野应该是你需要检查的物体的尺寸。

很多从事机器视觉系统规格的工程师是从放大倍数的角度来思考的。

然而，放大倍数是一种相对规格，依赖于图像传感器的尺寸和显示器件的尺寸。

从视野或分辨率的角度来说，它没有真正意义。

例如，一种具备50 倍放大倍数的系统可能具有 5.3 毫米的视野（假如该系统使用的是1/2 英寸CCD 和13 英寸显示器）或15.2 毫米的视野（1 英寸CCD、19 英寸显示器）。

你必须规定视野，以确保视觉系统能够检验你感兴趣的整个区域。

● 分辨率只有规定视野而不是规定放大倍数，才能确保系统将具有合适的分辨率。

分辨率是系统可以测到的受检验物体上的最小可分辨特征尺寸。

在多数情况下，视野越小，分辨率越好。

系统的分辨率是由光学器件的调制传递函数（modulation transfer function, MTF）、摄像机、电缆和显示硬件等多个参数决定的。

MTF 限定了部件在分辨率和对比度方面的总体成像性能。

光学器件的MTF 常常被忽略，而仅仅根据基本放大倍数和摄像机像素数量来计算系统的分辨率是。
