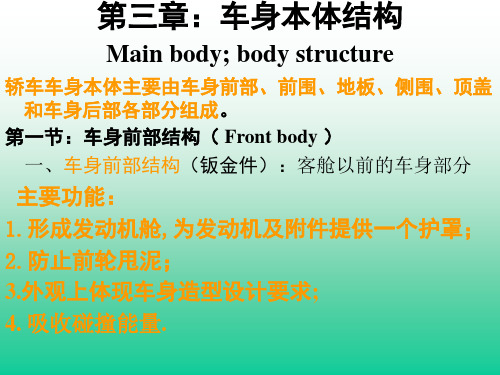

第三章_汽车车身结构

汽车整车结构知识点总结汽车是由各种部件组成的机械设备，它们构成了汽车的整车结构。

汽车整车结构是汽车工程学中的一个重要内容，它包括了汽车的各个部件和系统，以及它们之间的连接和配合关系。

本文将对汽车整车结构的各个方面进行详细的介绍和总结。

一、车身结构1. 车身结构的基本组成(1) 车身骨架：车身骨架是汽车车身的主要支撑结构，它由车身的各种横梁、纵梁和支撑件组成，以保证汽车的整体刚度和稳定性。

(2) 车身外壳：车身外壳是汽车车身的外部保护结构，它由各种钣金板材制成，可以起到防护和美观的作用。

2. 车身结构的分类(1) 敞篷车结构：敞篷车的车身结构主要由车身骨架和车身外壳构成，不像封闭车型那样有固定的车顶。

(2) 封闭车结构：封闭车的车身结构是相对封闭的，它主要由车身骨架和车身外壳构成，车身外壳几乎包裹了整个车身。

3. 车身材料及工艺(1) 车身材料：汽车车身的材料一般选择高强度的钢材或者铝合金材料，以保证车身的强度和轻量化。

(2) 车身工艺：车身工艺包括汽车车身的冲压、焊接、喷涂等工艺过程，它们对车身的质量和外观有着重要的影响。

二、底盘结构1. 底盘的基本组成(1) 车轮和轮胎：车轮和轮胎是汽车底盘的基本部件，它们直接接触地面，承担汽车的行驶和转向任务。

(2) 悬挂系统：悬挂系统是汽车底盘的重要组成部分，它包括悬架、弹簧和减震器，可以保证车身的稳定性和舒适性。

2. 底盘的分类(1) 前置前驱：前置前驱的底盘结构是汽车发动机放置在前轴前方，通过前轮传动的方式驱动汽车。

这种结构具有较高的空间利用率和经济性。

(2) 前置后驱：前置后驱的底盘结构是汽车发动机放置在前轴后方，通过后轮传动的方式驱动汽车。

这种结构具有较好的操控性和动力性能。

(3) 前置四驱：前置四驱的底盘结构是汽车发动机放置在前轴前方，通过前后轮同时传动的方式驱动汽车。

这种结构具有较好的通过能力和越野性能。

3. 底盘结构的材料及工艺(1) 底盘材料：汽车底盘的材料一般选择高强度的合金材料，以承受汽车的各种力的作用。

第三章车身总布置设计3-1 概述车身总布置在很大程度上受制于整车（底盘）总布置的发动机位置。

一、车身总布置与整车总布置的关系在整车总布置和底盘总布置基础上进行，受发动机的位置制约很大。

需整车总布置提供：①汽车总长La、总宽Ba,总高Ha轴距L、轮距B、前悬L F、后悬L R……等控制尺寸；②轴荷分布范围；③底盘各总成的位置和轮廓尺寸——包括动力总成、水箱、前后桥、传动轴、车轮、悬架、转向系等；④乘员数及行李舱要求；⑤使用要求及操纵机构的相互位置等。

二、车身总布置的工作内容①根据整车设计要求确定车身各部分尺寸包括：乘客门、司机门、安全门、行李舱、地板高、侧窗数量及高度、内高、内宽等；②确定整车外形——前后围、车顶、侧围的大致曲线和尺寸,前后风窗位置与角度等；③驾驶区布置——方向盘位置（角度）、仪表板、驾驶员位置及操纵机构和踏板的相互位置；④乘客区布置——座椅布置、通道宽度、内高等；⑤空调系统的位置——制冷、采暖、除霜、通风换气、空气净化装置的位置及管道位置；⑥行李舱大小及位置；⑦视野设计校核；⑧乘客上下车方便性确定；⑨安全性设计——被动安全性（安全带、扶手、软化等）三、车身总布置的主要依据①整车（底盘）总布置的有关参数和发动机布置；②整车的使用条件和用户要求；③国家、行业有关标准、法规；④人机工程学的要求；⑤制造、工艺条件等。

四、车身总部布置的工作程序①车身主要尺寸参数的确定——外廓尺寸和有关总布置尺寸；②车厢内平面布置；③座椅和操纵机构布置；④驾驶区布置——仪表台（板）、驾驶座、空调控制板、操作辅助设备、视野校核等；⑤客车横截面布置——踏步、地板、内高、座椅、侧窗、内行李架、灯具、空调管道等；⑥备胎、油箱、电瓶、行李舱等布置；⑦必要的校核——确定尺寸、位置的需要。

如：发动机舱门、行李舱门、视野、车门等的运动校核。

经过上述工作，即可画出1 : 5车身总布置图。

注意：上述各阶段往往反复交叉进行，很多尺寸（位置）需要反复推敲，修改后方能确定。

第三章汽车技术参数与性能指标一、汽车技术参数的含义和作用汽车技术参数是指描述汽车性能和特征的数据，通常包括车身尺寸、车重、发动机参数、传动系统、悬挂系统、制动系统等方面的内容。

这些参数对于用户来说非常重要，因为它们可以直接反映出汽车的性能和操控能力，对用户选择合适的汽车起着指导作用。

道路交通安全标志和标线常使用这些参数来指导驾驶员行车和交通管理行为。

二、常见的汽车技术参数及其含义1.车身尺寸：包括汽车的长度、宽度和高度三个方面的尺寸参数。

它们反映了汽车的外形大小，对于用户来说也关系到停车、行驶空间等方面的问题。

2.车重：指车辆自身的重量，包括整车质量和空载质量两种参数。

车重直接影响汽车的加速度、动力性和燃油经济性等。

3.发动机参数：包括排量、功率和扭矩三个主要参数。

排量表示发动机的输出能力，功率表示发动机的输出功率，扭矩表示发动机的输出力矩。

它们对于汽车的动力性能和燃油经济性有很大的影响。

4.传动系统：包括前驱、后驱和四驱三种不同的传动形式。

传动形式对于汽车的操控性能和稳定性有很大的影响。

5.悬挂系统：指汽车悬挂的方式和类型，分为独立悬挂和非独立悬挂两种。

悬挂系统对于汽车的舒适性和操控性能有很大的影响。

6.制动系统：包括刹车盘和刹车片两个主要部分。

制动系统是汽车安全性能的重要组成部分，对于汽车的停车距离和制动效果有着直接的影响。

三、汽车性能指标的含义和评价标准汽车性能指标是指对汽车各项性能指标进行评价和比较的标准，主要包括动力性能、经济性能、操控性能和安全性能等方面。

1. 动力性能：指汽车在加速、行驶和爬坡等方面的表现，通常用最高速度、0-100km/h加速时间和爬坡角度等指标来评价。

2.经济性能：指汽车行驶过程中的燃油消耗和续航里程等。

通常使用油耗指标和续航里程来评价。

3.操控性能：指汽车在操控过程中的稳定性和灵活性等。

通常使用转向灵活性、刹车距离和车辆稳定性等指标进行评价。

4.安全性能：指汽车在遇到紧急情况时的制动距离、防抱死系统和碰撞安全等。

教案-汽车构造教案第一章：汽车概述1.1 汽车的概念与发展历程1.2 汽车的分类与编号1.3 汽车行业的发展趋势第二章：汽车发动机2.1 发动机的类型与工作原理2.2 发动机的组成部分及功能2.3 发动机的维修与保养第三章：汽车底盘3.1 底盘的构成与作用3.2 悬挂系统3.3 转向系统3.4 制动系统第四章：汽车车身4.1 车身结构与设计4.2 车身的材料与工艺4.3 车身的维修与保养第五章：汽车电气设备5.1 电气设备的基本构成5.2 电源系统5.3 启动系统5.4 照明与信号系统5.5 电气设备的维修与保养教案-汽车构造教案第六章：汽车冷却系统6.1 冷却系统的作用与类型6.2 冷却系统的主要组成部分6.3 冷却液的选择与更换6.4 冷却系统的故障诊断与维修第七章：汽车燃油系统7.1 燃油系统的构成与工作原理7.2 燃油泵的作用与更换7.3 燃油喷射系统的原理与维修7.4 燃油滤清器的更换与保养第八章：汽车润滑系统8.1 润滑系统的作用与构成8.2 润滑油的选择与更换8.3 润滑系统的故障诊断与维修8.4 润滑系统的保养注意事项第九章：汽车排放控制系统9.1 排放控制系统的基本原理9.2 催化转化器的作用与更换9.3 氧传感器的检测与更换9.4 排放控制系统的故障诊断与维修第十章：汽车传动系统10.1 传动系统的类型与工作原理10.2 手动变速器的作用与维修10.3 自动变速器的结构与维修10.4 四轮驱动系统的原理与维修教案-汽车构造教案第十一章：汽车空调系统11.1 空调系统的基本原理与构成11.2 空调压缩机的作用与更换11.3 空调制冷剂的选择与添加11.4 空调系统的故障诊断与维修第十二章：汽车电子控制系统12.1 电子控制系统的类型与工作原理12.2 传感器的作用与更换12.3 电子控制单元（ECU）的原理与维修12.4 电子控制系统的故障诊断与维修第十三章：汽车安全与舒适系统13.1 安全气囊系统的作用与维修13.2 防抱死制动系统（ABS）的原理与维修13.3 车辆稳定控制系统（ESC）的构成与维修13.4 舒适系统（如电动座椅、导航系统）的原理与维修第十四章：汽车维修工具与设备14.1 常用维修工具的使用方法14.2 诊断设备的应用与操作14.3 维修设备的选购与维护14.4 安全操作规程与注意事项第十五章：汽车故障诊断与维修案例分析15.1 故障诊断的方法与步骤15.2 常见故障类型的诊断与排除15.3 维修案例分析与经验总结15.4 故障预防与延长汽车使用寿命的措施重点和难点解析重点：1. 汽车的分类与编号：了解不同类型的汽车及其特点，掌握汽车的编号规则。

简述汽车车身结构的组成
汽车车身结构包括以下几个主要部分：
1. 主体框架：主要由车身梁和支撑结构构成，承担着整个车身的重量和支撑作用。

常见的车身框架结构有钢架结构和铝合金结构。

2. 车身面板：包括车门、车顶、车厢前后盖等。

车身面板主要起到美观和保护车内空间的作用，常使用钢板、铝合金、复合材料等材料制成。

3. 车窗系统：包括前、后侧窗及挡风玻璃等，提供车内空间的通风和透光功能。

常见的车窗材料有钢化玻璃和安全玻璃。

4. 车身附属部件：包括前、后保险杠、车顶行李架、车身侧裙等，主要起到车身保护和美观装饰作用。

5. 车身隔音和保温材料：用于降低外界噪音的干扰，提高车内的舒适度。

常见的材料有隔音毡、吸音棉等。

除了以上几个主要部分，汽车车身还可能包括其他附加结构，如空气动力学套件、车身保护装置、车顶窗等。

同时，不同类型的汽车车身结构有所差异，如轿车、SUV、货车等的车身设计和构造也会有不同。

车身修复第一章车身修复安全知识一、判断题（正确的画“√”，错误的画“×”）1、车身修复工作区一般分为钣金加工检查工位、钣金加工校正工位、车身校正工位和材料存放工位等。

…………………………………………………………………………………（√）2、轿车车身校正工位的安全操作空间是：长度一般为8 m～10m，宽度一般为5 m～6.5m。

…………………………………………………………………………………………（√）3、车身维修车间内，从主气管路分流到各工位的分管路的连接方法无所谓，只要有足够的气量即可。

……………………………………………………………………………………（×）4、车身修复操作中，气体保护焊操作的用电量最大。

…………………………………（×）6、拧紧车身上的紧固件时，一直要到拧不动时，必要时可用加长杆。

………………（×）11、当车间发生火灾时烟雾过大，要打开门窗及时排烟。

………………………………（×）12、在进行气体保护焊焊接时只佩戴好防护面具即可。

…………………………………（×）13、气体保护焊焊接时烟尘和锌蒸气会对人体产生非常大的伤害。

……………………（√）16、车身修复使用的凿子和冲子应正确研磨，使其保持锋利状态。

……………………（√）17、可以用压缩空气来清理衣物，不能用来清理身体。

…………………………………（×）21、在研磨钢板时需要佩戴耳罩。

…………………………………………………………（√）23、焊接手套的作用是防止紫外线伤害手部皮肤。

………………………………………（×）25、凿子进行研磨修整时金属不能呈现蓝色。

……………………………………………（√）26、打磨机的砂轮片超过其转速极限会破碎伤人。

………………………………………（√）29、维修时断开蓄电池的原因是为了节省蓄电池的电量。

………………………………（×）二、单项选择题（每个题目只有一个正确选项，多选、不选、选错均不得分）1、使用灭火器时应该对准火焰的哪个部位喷射灭火剂？………………………………（C ）A、火焰上部B、火焰中部C、火焰根部2、车身维修车间所使用的压缩空气压强是多少？…………………………………………（B ）A、0.4 MP a～0.8 MP aB、0.5 MP a～0.8 MP aC、0.3 MP a～0.8 MP a5、焊接时带焊接头盔的主要目的是什么？………………………………………………（A ）A、防止紫外线对眼睛伤害B、看清楚焊接位置C、保护脸部皮肤6、进行哪些操作时要戴耳罩？………………………………………………………………（C ）A、焊接B、拧螺栓A、用手握紧后打孔B、用台钳夹紧后打孔C、用脚踩紧后打孔8、用压缩空气进行清洁时，空气压力有什么要求？……………………………………（C ）A、0.8 MP a以下B、0.3 MP a以下C、0.5 MP a以下10、手动工具存在裂纹、碎片、毛刺、断齿等问题时应该怎样处理？…………………（B ）A、可以继续使用B、修理或更换C、不能继续使用11、用举升机举升车辆时，哪个操作是对的？……………………………………………（C ）A、直接举升B、在举升中要不断停下检查C、举升150 mm后停下检查后再举升20、砂轮上有2500 r/min的标记，有什么含义？…………………………………………（C ）A、转速可以高于2500转/分钟B、转速必须在2500转/分钟C、转速必须低于2500转/分钟三、多项选择题（每个题目均有两个或两个以上的正确选项，多选、少选、不选、选错均不得分）2、当汽油燃烧时可使用哪种方式进行灭火？……………………………………………（BC ）A、大量的水B、干粉灭火器C、防火沙D、扫帚4、用扳手拧紧或松开螺栓时可以采用哪种操作方式？…………………………………（AD）A、用拉的动作B、拧不动可以敲击C、握紧手指推D、伸开五指用掌推8、车辆在车间停放时，要采取哪些措施防止车辆移动？………………………………（ACD）A、拉紧手动制动器B、踩紧脚制动器C、变速杆打倒驻车档或空档D、车轮下塞木块第三章车身结构一、判断题（正确的画“√”，错误的画“×”）1、碰撞修理就是将汽车恢复到事故前的尺寸。

汽车理论分章知识点总结1.1 汽车的构成部分1.2 汽车的动力系统1.3 汽车的传动系统1.4 汽车的悬挂系统1.5 汽车的刹车系统1.6 汽车的转向系统1.7 汽车的电气系统1.8 汽车的车身结构第二章：内燃机的工作原理2.1 内燃机的分类2.2 内燃机的结构2.3 内燃机的工作循环2.4 内燃机的燃油系统2.5 内燃机的点火系统2.6 内燃机的润滑系统2.7 内燃机的冷却系统第三章：传动系统与变速器3.1 传动系统的分类3.2 传动系统的工作原理3.3 传动系统的离合器3.4 传动系统的变速器3.5 变速器的工作原理3.6 变速器的工作方式3.7 变速器的润滑与冷却第四章：悬挂系统与车架结构4.1 悬挂系统的分类4.2 悬挂系统的工作原理4.3 悬挂系统的弹簧与减震器4.4 车架结构的分类4.5 车架结构的材料与设计4.6 车架结构的疲劳寿命4.7 车架结构的安全性设计第五章：刹车系统与制动器5.1 刹车系统的分类5.2 刹车系统的工作原理5.3 刹车系统的刹车片与刹车盘5.4 刹车系统的液压系统5.5 刹车系统的防抱死系统5.6 刹车系统的制动力分配系统5.7 刹车系统的维护与保养第六章：转向系统与转向装置6.1 转向系统的分类6.2 转向系统的工作原理6.3 转向系统的转向机构6.4 转向系统的电动助力转向装置6.5 转向系统的液压助力转向装置6.6 转向系统的电子转向系统6.7 转向系统的协调控制系统第七章：汽车的电气系统与电子控制7.1 汽车的电气系统结构7.2 汽车的电气系统原理7.3 汽车的起动系统7.4 汽车的充电系统7.5 汽车的点火系统7.6 汽车的灯光系统7.7 汽车的故障诊断与维修第八章：车辆性能与安全8.1 车辆的性能指标8.2 车辆的动力性能8.3 车辆的行驶稳定性8.4 车辆的制动性能8.5 车辆的通过性与悬挂性能8.6 车辆的安全指标8.7 车辆的 pass/fail 标准第九章：汽车的维护与保养9.1 发动机的维护与保养9.2 变速器的维护与保养9.3 悬挂系统的维护与保养9.4 刹车系统的维护与保养9.5 电气系统的维护与保养9.6 车身结构的维护与保养9.7 车辆的定期检修与维护周期第十章：汽车行驶安全与驾驶技巧10.1 汽车行驶安全的基本常识10.2 汽车驾驶技巧的基本要领10.3 复杂道路环境下的驾驶技巧10.4 恶劣天气条件下的驾驶技巧10.5 在特殊路况下的安全驾驶技巧10.6 在紧急状况下的车辆操控技巧10.7 在多车辆行驶情况下的驾驶技巧结语：汽车作为现代交通工具的代表，其结构与原理是汽车技术工作者必须掌握的基础知识。
