变频器的工作原理与控制方式变频器（Variable Frequency Drive，缩写为VFD），又称为交流调速器（AC Drive），是一种用于调节交流电机转速的电子装置。

它通过改变输入电压的频率和幅值来控制电机的转速。

变频器工作原理主要涉及开关技术、PWM调制技术、电机驱动理论等方面内容，下面将详细介绍。

一、变频器的工作原理1.开关技术变频器利用开关电子器件（如晶体管、IGBT等）来实现对输入电源的开关控制。

通过不断开关电路，形成等效于几十千赫兹至几千千赫兹的高频方波，从而形成理想的正弦波输出。

2.PWM调制技术PWM（Pulse Width Modulation）调制技术是指通过改变开关装置的导通时间和关断时间，以一定占空比形式控制开关管工作的方式。

在变频器中，PWM技术可以实现加减压、变频和控制电机的转速。

3.电机驱动理论变频器通过改变输入电压的频率和幅值来调节电机的转速。

在工作过程中，通过改变开关器件导通时间和关断时间，将输入电压的频率调节到所需的频率范围，实现对电机转速的精准控制。

二、变频器的控制方式1.V/f控制方式V/f控制方式（Voltage/frequency ratio control）是一种常用的变频器控制方式。

它通过传感器检测电机当前的转速，并根据转速信号和预设的转速曲线进行比较，计算所需输出频率，并根据预设的V/f比值进行控制，实现对电机速度的调节。

2.向量控制方式向量控制方式（Vector Control）又称矢量控制方式，是一种高性能的变频器控制方式。

它通过传感器检测电机当前的转速、转矩和位置等信息，并根据这些信息进行精确计算和控制，实现对电机速度、转矩和位置等的准确控制。

3.矢量控制方式矢量控制方式（Direct Torque Control，缩写为DTC）是一种高性能的变频器控制方式。

它通过传感器检测电机当前的转速、转矩等信息，并根据转速、转矩的变化率进行预测和计算，在每个采样周期内调节电机的转速和转矩，实现对电机的精确控制。

变频器的分类及特点介绍随着科技的发展，现代社会中各种各样的电子设备日益增多。

其中，变频器作为一种重要的电子设备在工业生产和生活中扮演着重要的角色。

那么，什么是变频器呢？变频器是一种精密的电子设备，它可以通过改变电源的频率来调节电机转速，从而实现对电机的精准控制。

本文将介绍变频器的分类及各自的特点。

一、按照应用环境分类1. 低压变频器低压变频器是指额定电压在690V以下的变频器，其应用范围较广，主要用于家用电器、楼宇给排水、制冷空调、风机设备等各种小型设备的控制上。

低压变频器具有明显的节能效果，且可以减少电机的启动电流，延长电机使用寿命。

2. 中压变频器中压变频器通常应用于电力工业生产环境中，在电厂、水泵站、风电场等工业生产领域得到广泛应用。

中压变频器口径较大，功能强大，能够对较大功率的电机进行精准的控制。

3. 高压变频器高压变频器是指额定电压在6.6kV及以上的变频器，通常被应用于特殊的大型工业设备中，如机器人、轨道交通、大型压缩机等。

与低压变频器和中压变频器相比，高压变频器控制的是超高功率设备，天然负荷大，具有更为复杂的技术难度。

二、按照电机功率分类1. 低功率变频器低功率变频器通常指功率在5.5kW以下的变频器，主要用于控制家用电器、小型设备的马达等。

低功率变频器价格相对较便宜，适用于小型生产环境中。

2. 中功率变频器中功率变频器指功率在5.5kW-90kW之间的变频器，其应用范围较广泛，适用于中小型制造企业、楼宇安装及设备控制等领域。

3. 高功率变频器高功率变频器是指功率在90kW以上的变频器，这类变频器主要应用于重工业设备、高速列车、船舶等领域。

高功率变频器的价格多较昂贵，但可以对大型设备进行精细的控制，具有很高的应用价值。

三、按照控制方式分类1. 矢量式变频器矢量式变频器又分为矢量控制变频器和矢量变频器两类。

矢量控制变频器是一种闭环控制系统，可以实现角位移和相对速度的精准控制，增强了电机低速输出转矩和响应速度、缩短了响应时间。

变频器工作原理及应用一、变频器的定义变频器是一种电子器件，用于控制交流电动机电能的变频调速设备，通过改变电机的输入电压、频率实现电机的调速并控制其运行。

在工业生产中，变频器被广泛应用于各种设备的调速控制和能效优化。

二、变频器的工作原理变频器主要由整流器、滤波器、逆变器和控制系统组成。

其工作原理如下：1.整流器当市电供电时，整流器将交流电转换为直流电并存储在电容器中，以备逆变器的使用。

2.滤波器滤波器用于净化整流器输出的直流电，消除电压的脉动以保证电压平稳。

3.逆变器逆变器是变频器的核心部件，将直流电转换为有可调频率和电压的交流电，控制电机的转速。

4.控制系统控制系统通过监测电机的运行状态、用户的输入信号以及内部参数，调整逆变器输出的频率和电压，实现对电机的精准控制。

三、变频器的应用1.电梯行业变频器在电梯控制系统中起到了关键作用，通过调整电梯电机的转速，实现快速运行、平稳停靠，提升了乘坐舒适度和安全性。

2.工业生产在各种生产设备中广泛使用变频器，通过调节设备的运行速度，实现生产过程的自动化控制，节约能源并提高生产效率。

3.空调系统变频器在空调系统中用于调节压缩机的转速，根据室内温度实时调整冷凝器的工作状态，提供舒适的室内环境并节约能源。

4.风力发电在风力发电系统中，变频器将风机输出的不稳定交流电转换为稳定的电网接入电能，提高了发电效率并实现了大规模清洁能源供应。

结语变频器作为一种重要的电气设备，其工作原理和应用领域非常广泛。

随着科技的发展和产业的进步，变频器在能效优化、设备控制等方面的应用将会越来越重要，为工业生产和生活带来更多便利和效益。

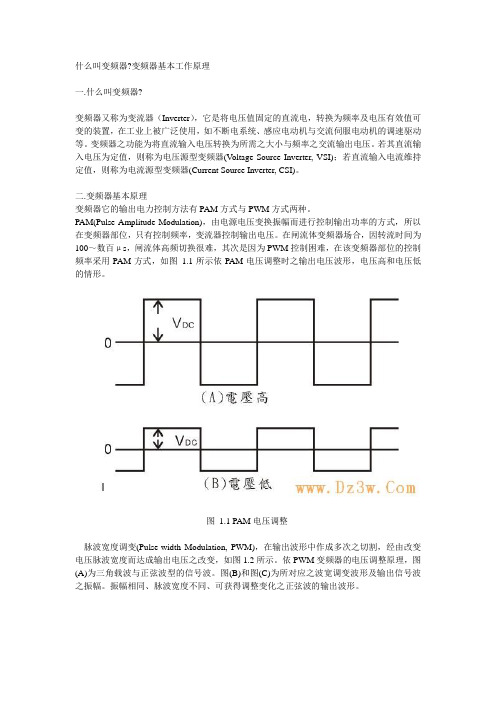

什么叫变频器?变频器基本工作原理一.什么叫变频器?变频器又称为变流器（Inverter），它是将电压值固定的直流电，转换为频率及电压有效值可变的装置，在工业上被广泛使用，如不断电系统、感应电动机与交流伺服电动机的调速驱动等。

变频器之功能为将直流输入电压转换为所需之大小与频率之交流输出电压。

若其直流输入电压为定值，则称为电压源型变频器(V oltage Source Inverter, VSI)；若直流输入电流维持定值，则称为电流源型变频器(Current Source Inverter, CSI)。

二.变频器基本原理变频器它的输出电力控制方法有PAM方式与PWM方式两种。

PAM(Pulse Amplitude Modulation)，由电源电压变换振幅而进行控制输出功率的方式，所以在变频器部位，只有控制频率，变流器控制输出电压。

在闸流体变频器场合，因转流时间为100～数百μs，闸流体高频切换很难，其次是因为PWM控制困难，在该变频器部位的控制频率采用PAM方式，如图 1.1所示依PAM电压调整时之输出电压波形，电压高和电压低的情形。

图1.1 PAM电压调整脉波宽度调变(Pulse-width Modulation, PWM)，在输出波形中作成多次之切割，经由改变电压脉波宽度而达成输出电压之改变，如图1.2所示。

依PWM变频器的电压调整原理，图(A)为三角载波与正弦波型的信号波。

图(B)和图(C)为所对应之波宽调变波形及输出信号波之振幅。

振幅相同、脉波宽度不同、可获得调整变化之正弦波的输出波形。

图1.2 PWM电压调整图1.3为三相变频器主电路之基本结构，其中前级由三相全波整流器组成，三相电源由L1 L2 L3输入，其直流输出电压经过电感L及电容C之滤波后，可获得几近无涟波之直流电压VDC。

变频器之后级由六个电力电子组件组成，其输出端为U V W，此六个组件的导通与关闭时间可利用正弦式脉波宽度调变(Sinusoidal Pulse-width Modulation, SPWM)技术加以控制，SPWM是由一正弦波参考信号与较高频三角形载波相比较而产生，同图1.2所示，参考信号之频率决定变频器输出电压频率，而参考信号之峰值则控制了输出电压之有效值。

变频器作用及工作原理变频器是一种电力设备，主要用于改变交流电频率，调整和控制电动机的速度。

它在工业、电力、交通、采矿等领域得到广泛应用，具有显著的节能效果和操作灵活性。

下面将详细介绍变频器的作用和工作原理。

1.变频器的作用：1.1节能降耗：变频器能够调整电动机的转速，根据实际负载要求精确控制转速，避免因为电机过大或转速固定而造成的能源浪费。

1.2转矩控制：变频器可以通过调整输出电压和电流的频率和大小，控制电动机的输出转矩，实现精确的转矩控制，满足不同负载要求。

1.3保护电机：变频器具有多种保护功能，例如过载保护、短路保护、过压保护等，可以有效保护电动机免受损害。

1.4减少机械冲击：通过变频器的平滑启动和停止功能，可减少电动机启动时的机械冲击，延长机械设备的使用寿命。

1.5提高系统的精度：变频器具有调速准确性高的特点，可以提高系统的定位精度和调整精度，适用于对运动控制要求较高的应用场合。

2.变频器的工作原理：2.1桥式整流器：变频器的输入端通常为交流电源，通过桥式整流电路将交流电转换为直流电。

桥式整流电路由四个可控的二极管组成，可以实现三相交流电的整流功能。

2.2电容滤波器：直流电经过桥式整流电路后，输出的电压波形并不是纯直流的，还会有一定的纹波。

为了平滑输出，需要通过电容滤波器将纹波进行滤波，使输出的电压趋于稳定。

2.3逆变器：逆变器是变频器的核心部件，将直流电转换为可调频率的交流电。

逆变器通常采用可控硅或晶闸管等器件，通过控制开关管的导通和断开，实现调整输出电压的频率和大小。

逆变器通过改变开关管的通断情况，可以实现不同频率的电能输出，从而控制电动机的转速。

2.4控制单元：变频器的控制单元是变频器的智能核心部分。

它通过搜集和分析输入输出信号，控制逆变器的工作状态，实现对电机的速度、转矩等参数的调节。

控制单元通常采用微处理器或数字信号处理器，具有较高的计算能力和运算速度。

2.5反馈回路：变频器通常配备有速度传感器、位置传感器等反馈装置，用于实时监测电动机的运行状态。

变频器操作说明和主要参数一、变频器操作说明1.变频器是一种用于调节电机转速的设备，通过改变电源频率，调节电机转速并控制电机的运行方式。

2.变频器的操作面板通常包括显示屏、按键和旋转编码器等，通过操作面板可以实现对变频器的参数设置、电机启停控制以及运行状态的监测等功能。

3.首先，接通电源并确保电机与变频器的连接正确，然后按下启动按钮，变频器将开始运行。

4.通过操作面板的旋转编码器或按键，可以设置变频器的工作方式、转速范围、加速时间、减速时间等参数。

5.在运行过程中，可以通过操作面板的显示屏实时监测电机的转速、电流、温度等参数，以及变频器的运行状态。

6.如果需要停止电机运行，可以通过操作面板的停止按钮实现紧急停止，或者通过设置变频器的停机时间来实现定时停止。

二、变频器主要参数1.输入电源：变频器的输入电源通常为交流电，常见的输入电压为220V、380V等。

输入电源的频率通常为50Hz或60Hz。

2.输出电压：变频器的输出电压是控制电机转速的主要手段，通过改变输出电压的频率和大小，可以调节电机的转速。

输出电压通常为0-输入电压范围内可调。

3.频率范围：变频器的频率范围是指输出电压的变化范围，通常为0-输出电压范围内可调。

不同的变频器具有不同的频率范围，根据电机的要求选择合适的变频器。

4.过载能力：变频器的过载能力是指在一定时间内，可以承受的额定负载电流的倍数。

通常以%表示，例如150%。

5.加速时间和减速时间：变频器的加速时间和减速时间是指电机从启动到达额定转速所需的时间。

加速时间和减速时间的设定可以根据实际情况进行调整。

6.控制方式：变频器的控制方式通常有电压控制、电流控制和速度控制等。

可以根据电机的要求选择合适的控制方式。

7.过温保护：变频器通常具有过温保护功能，当电机运行过程中温度过高时，变频器会发出警报并停止电机运行，保护电机不受损坏。

8.故障诊断：变频器通常具有故障诊断功能，可以通过显示屏或指示灯显示故障代码，并提供相应的解决方案。

“变频器原理以及基本知识”1、1、什么是变频器？变频器是利用电力半导体器件的通断作用将工频电源变换为另一频率的电能掌握装置。

2、PWM和PAM的不同点是什么？PWM 是英文PUISebbbbbModUlatiOn（脉冲宽度调制）缩写,按肯定规律转变脉冲列的脉冲宽度，以调整输出量和波形的一种调值方式。

PAM是英文PUlSeAmPlitUdeMOdUIatiOn（脉冲幅度调制）缩写，是按肯定规律转变脉冲列的脉冲幅度，以调整输出量值和波形的一种调制方式。

3、电压型与电流型有什么不同？变频器的主电路大体上可分为两类：电压型是将电压源的直流变换为沟通的变频器，直流回路的滤波是电容；电流型是将电流源的直流变换为交2、流的变频器，其直流回路滤波是电感。

4、为什么变频器的电压与频率成比例的转变？异步电动机的转矩是电机的磁通与转子内流过电流之间相互作用而产生的，在额定频率下，假如电压肯定而只降低频率，那么磁通就过大，磁回路饱和，严峻时将烧毁电机。

因此,频率与电压要成比例地转变，即转变频率的同时掌握变频器输出电压，使电动机的磁通保持肯定，避开弱磁和磁饱和现象的产生。

这种掌握方式多用于风机、泵类节能型变频器。

5、电动机使用工频电源驱动时，电压下降则电流增加；对于变频器驱动，假如频率下降时电压也下降，那么电流是否增加？频率下降（低速）时假如输出相同的功率则电流增加但在转矩肯定的条件下电流几乎不变。

6、采纳变3、频器运转时，电机的起动电流、起动转矩怎样？采纳变频器运转，随着电机的加速相应提高频率和电压，起动电流被限制在150%额定电流以下（依据机种不同，为125%200%）°用工频电源直接起动时，起动电流为67倍，因此，将产生气械电气上的冲击。

采纳变频器传动可以平滑地起动（起动时间变长）。

起动电流为额定电流的1∙21.5倍，起动转矩为70%120%额定转矩；对于带有转矩自动增加功能的变频器，起动转矩为100%以上，可以带全负载起动。

1、什么是变频器？变频器是利用电力半导体器件IGBT的通断作用将工频电源变换为另一频率的电能控制装置。

2、PWM是什么？PWM是英文Pulse Width Modulation(脉冲宽度调制)缩写，按一定规律改变脉冲列的脉冲宽度，以调节输出量和波形的一种调值方式。

3、为什么变频器的电压与频率成比例的改变？异步电动机的转矩是电机的磁通与转子内流过电流之间相互作用而产生的，在额定频率下，如果电压一定而只降低频率，那么磁通就过大，磁回路饱和，严重时将烧毁电机。

因此，频率与电压要成比例地改变，即改变频率的同时控制变频器输出电压，使电动机的磁通保持一定，避免弱磁和磁饱和现象的产生。

4、V/f模式是什么意思？频率下降时电压V也成比例下降，这个问题已在上述说明。

V与f的比例关系是考虑了电机特性而预先决定的，通常在控制器的存储装置(ROM)中存有几种特性，可以用开关或标度盘进行选择。

5、按比例地改V和f时，电机的转矩如何变化？频率下降时完全成比例地降低电压，那么由于交流阻抗变小而直流电阻不变,将造成在低速下产生地转矩有减小的倾向。

因此，在低频时给定V/f,要使输出电压提高一些,以便获得一定地起动转矩,这种补偿称增强起动。

可以采用各种方法实现,有自动进行的方法、选择V/f模式或调整中间频率等方法。

．．．6、失速防止功能是什么意思？如果给定的加速时间过短，变频器的输出频率变化远远超过转速(电角频率)的变化，变频器将因流过过电流而跳闸，运转停止，这就叫作失速。

为了防止失速使电机继续运转，就要检出电流的大小进行频率控制。

当加速电流过大时适当放慢加速速率。

减速时也是如此。

两者结合起来就是失速功能。

7、什么是再生制动？电动机在运转中如果降低指令频率，则电动机变为异步发电机状态运行，作为制动器而工作，这就叫作再生（电气）制动。

8 、是否能得到更大的制动力？从电机再生出来的能量贮积在变频器的滤波电容器中，由于电容器的容量和耐压的关系，通用变频器的再生制动力约为额定转矩的10%~20%。

变频器
1.什么是变频器
变频器是利用电力半导体器件的通断作用将工频电源变换为另一频率的电能控制装置
2.变频器的应用
太阳能及风力发电，高压直流输电，电动机车、舰船、电动汽车等节能绿色交通工具，各类电动机(异步、同步、绕线、变频、无刷、开关磁阻等)
3.变频器的功率元件：IGBT (Insulated Gate Bipolar Transistor绝缘栅双极型晶体管)，IGBT是全控设备，可以任意控制导通角，控制关断和开通，这样输出特性可以被任意调整
4.变频器的分类
根据变流环节不同分类：
交-直-交变频器
交-交变频器
根据直流电路的储能环节（滤波方式）分类：
电压型变频器
电流型变频器
根据电压的调制方式分类：
脉宽调制（PWM）变频器
脉幅调制（PAM）变频器
按照工作原理分类：
可以分为V/f控制变频器、转差频率控制变频器和矢量控制变频器等按其供电电压分类：
低压变频器( 110V 220V 380V ) 、中压变频器( 500V660V 1140V ) 和高压变频器( 3KV 3.3KV 6KV 6.6KV 10KV )。
