苏科版-物理-九年级上册-苏科版九年级物理上册 第十一章 简单机械和功(复习课)

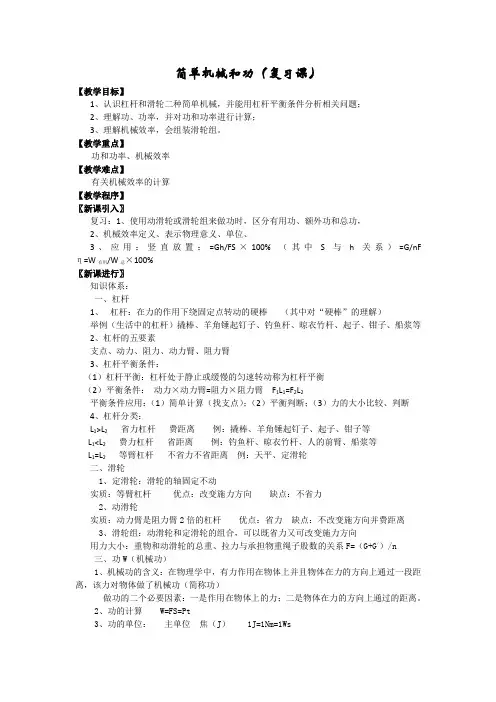

简单机械和功（复习课）【教学目标】1、认识杠杆和滑轮二种简单机械，并能用杠杆平衡条件分析相关问题；2、理解功、功率，并对功和功率进行计算；3、理解机械效率，会组装滑轮组。
【教学重点】功和功率、机械效率【教学难点】有关机械效率的计算【教学程序】〖新课引入〗复习：1、使用动滑轮或滑轮组来做功时，区分有用功、额外功和总功，2、机械效率定义、表示物理意义、单位、3、应用：竖直放置：=Gh/FS×100% （其中S与h关系）=G/nF η=W有用/W总×100%〖新课进行〗知识体系：一、杠杆1、杠杆：在力的作用下绕固定点转动的硬棒（其中对“硬棒”的理解）举例（生活中的杠杆）撬棒、羊角锤起钉子、钓鱼杆、晾衣竹杆、起子、钳子、船浆等2、杠杆的五要素支点、动力、阻力、动力臂、阻力臂3、杠杆平衡条件：（1）杠杆平衡：杠杆处于静止或缓慢的匀速转动称为杠杆平衡（2）平衡条件：动力×动力臂=阻力×阻力臂F1L1=F2L2平衡条件应用：（1）简单计算（找支点）；（2）平衡判断；（3）力的大小比较、判断4、杠杆分类：L1>L2省力杠杆费距离例：撬棒、羊角锤起钉子、起子、钳子等L1<L2费力杠杆省距离例：钓鱼杆、晾衣竹杆、人的前臂、船浆等L1=L2等臂杠杆不省力不省距离例：天平、定滑轮二、滑轮1、定滑轮：滑轮的轴固定不动实质：等臂杠杆优点：改变施力方向缺点：不省力2、动滑轮实质：动力臂是阻力臂2倍的杠杆优点：省力缺点：不改变施方向并费距离3、滑轮组：动滑轮和定滑轮的组合，可以既省力又可改变施力方向用力大小：重物和动滑轮的总重、拉力与承担物重绳子股数的关系F=（G+G/）/n三、功W（机械功）1、机械功的含义：在物理学中，有力作用在物体上并且物体在力的方向上通过一段距离，该力对物体做了机械功（简称功）做功的二个必要因素：一是作用在物体上的力；二是物体在力的方向上通过的距离。
2、功的计算 W=FS=Pt3、功的单位：主单位焦（J） 1J=1Nm=1Ws四、功率：（反映了做功的快慢）1、定义：单位时间内所做的功2、定义式： P=W/t=FV3、单位：主单位：瓦（W） 1W=1J/s=1Nm/s常用单位：千瓦（KW）兆瓦（MW） 1MW=1000KW 1KW=1000W五、机械效率：1、机械功原理：使用机械做功时，动力对机械所做的功等于机械克服所有阻力所做的功。
苏科版九年级物理上册：第十一章 简单机械和功 复习课件
如图，滑轮组将重100牛的物 体匀速提升2米，拉力做功250焦， 不计绳重和摩擦。 （1）此时滑轮的机械效率是多大？ （2）如匀速提升200牛的重物，拉 力的功率为22.5瓦，则重物上升的 速度多大？
如图，物体G在拉力F的作用下作匀速直
线运动，拉力所做的功是600J，物体向左移 动了2m，滑轮组的机械效率是80％，求：
L2 F2
杠杆的平衡条件
1、杠杆的平衡是指杠杆静止不转 动或杠杆匀速转动。
2、为什么要调节杠杆两端的螺 母使杠杆在水平位置平衡？
答:避免杠杆自重对实验的影响； 便于从杠杆上直接读出力臂。
3、如何调节平衡螺母使杠杆在水平条件下平衡？
答:左高左移，右高右移。
研究杠杆的平衡条件记录表格
实
验 动力 动力臂
明
2、动力、阻力的方向不一定相反，但它们使杠杆转动 的方向相反。
易错点：
画力臂时，千万不要把支点到力的作用点的连线误认为 是力臂。（只有当力的方向与杠杆垂直时，力臂在杠杆上）
杠杆的分类
1. 省力杠杆，费距离。
2. 费力杠杆，省距离。
3. 等臂杠杆，不省力也不费力，不省距离也不费距离。
O
L1 F1
使用单个动滑轮最多可以省一半力，
F2
但不能改变施力方向。
动力移动距离是阻力移动距离的 两倍 。
滑轮组
滑轮组： 1.定义：动滑轮与定滑轮的组合。 2.每一类滑轮组绳子绕法有两种。 3.特点：省力又可以改变施力方向。 F=（G+G动）/n n是与动滑轮相连的绳子段数
如图所示为一种手摇升降晾衣架示意
图。它由4个定滑轮和两个动滑轮组成，绳 子的尾端绕在一个固定在墙壁的旋轮上，旋 转摇柄可以使晾衣架升降假设在升降过程中 衣架横梁保持水平，请回答下列问题：
新苏科版九年级上册第十一章 简单机械和功(一)复习课件
第十一章 简单机械和功 复习(一)
知识框架
杠杆
省力杠杆 费力杠杆 等臂杠杆
简 单 机 械 和 功
简单机械 定滑轮 滑轮 功 动滑轮 滑轮组
一、杠杆五要素
1、支点(O) ：
杠杆绕其转动的点 2、动力(F1) ： 使杠杆转动的力
3、阻力(F2) ： 阻碍杠杆转动的力（方向判断） 4、动力臂(L1)： 从支点到动力作用线的垂直距离 5、阻力臂(L2)：
从支点到阻力作用线的垂直距离
F2
下图中， O 为杠杆的支点， F 为作用 在杠杆上的动力，能正确表示力 F 力 臂的一项是 ( )
例题选解
1、根据图中情况补画全杠杆五要素。
请你在图乙中标出这根筷子使用时的 支点O.并画出动力F1和阻力臂L2.
甲
乙
二、杠杆的平衡条件
杠杆的平衡:是指杠杆静止不动的
该实验说明什么？
杠杆问题 1 杠杆在我国古代就有了许多巧妙的应用。护城河上 安装使用的吊桥就是一个杠杆，由图4可知它的支点是 ______点(填“A”、B”或“C”)，在匀速拉起时，它 属于一个______杠杆(填“省力”或“费力”)，并在图 中画动力臂L1。
在拉起的过程中,F1LI乘积大小怎样变化?
3. 滑轮组
（1）定义： 由几个滑轮组合在一起使用 叫滑轮组。 （2）原理：
即利用了动滑轮省一半力又利用了 定滑轮改变动力的方向。
1．如图所示，三个滑轮拉同一物 体在水平面作匀速直线运动，所用 拉力分别为F1、F2、F3那么有 （ ） A ． F 1> F 2> F 3 B ． F 1< F 2< F 3 C ． F 2> F 1> F 3 D ． F 2< F 1< F 3
知识框架
杠杆
省力杠杆 费力杠杆 等臂杠杆
简 单 机 械 和 功
简单机械 定滑轮 滑轮 功 动滑轮 滑轮组
一、杠杆五要素
1、支点(O) ：
杠杆绕其转动的点 2、动力(F1) ： 使杠杆转动的力
3、阻力(F2) ： 阻碍杠杆转动的力（方向判断） 4、动力臂(L1)： 从支点到动力作用线的垂直距离 5、阻力臂(L2)：
从支点到阻力作用线的垂直距离
F2
下图中， O 为杠杆的支点， F 为作用 在杠杆上的动力，能正确表示力 F 力 臂的一项是 ( )
例题选解
1、根据图中情况补画全杠杆五要素。
请你在图乙中标出这根筷子使用时的 支点O.并画出动力F1和阻力臂L2.
甲
乙
二、杠杆的平衡条件
杠杆的平衡:是指杠杆静止不动的
该实验说明什么？
杠杆问题 1 杠杆在我国古代就有了许多巧妙的应用。护城河上 安装使用的吊桥就是一个杠杆，由图4可知它的支点是 ______点(填“A”、B”或“C”)，在匀速拉起时，它 属于一个______杠杆(填“省力”或“费力”)，并在图 中画动力臂L1。
在拉起的过程中,F1LI乘积大小怎样变化?
3. 滑轮组
（1）定义： 由几个滑轮组合在一起使用 叫滑轮组。 （2）原理：
即利用了动滑轮省一半力又利用了 定滑轮改变动力的方向。
1．如图所示，三个滑轮拉同一物 体在水平面作匀速直线运动，所用 拉力分别为F1、F2、F3那么有 （ ） A ． F 1> F 2> F 3 B ． F 1< F 2< F 3 C ． F 2> F 1> F 3 D ． F 2< F 1< F 3
苏教版九年级物理：第十一章 《简单机械和功》复习课件 (共24张PPT)
第11章 复习 《简单机械和功》
知识内容
11.1《杠杆》 11.2《滑轮》 11.3《功》 11.4《功率》 11.5《机械效率》
《11.1杠杆》重要知识点回顾
E杠杆分类（认识生活中的杠杆类型）
（1）省力杠杆：动力臂大于阻力臂的杠杆。 例如：起子、扳手、撬棒。
（2）费力杠杆：动力臂小于阻力臂的杠杆。 例如：镊子、钓杆、笤帚。
《11.5机械效率》重要知识点回顾
机械效率的计算
考点：（整合速度计算、机械功计算、功率 计算、机械效率计算）
如图所示的滑轮组，物体在力F作用下以0.2cm/s的速度运
动了5S，已知F=80N，G=180N（绳重、摩擦不计）
求:（1） W有用=？ （2） W总=？ (3) W额外=? (4) η=?
（3）等臂杠杆：动力臂等于阻力臂的杠杆。 例如：天平。
省力杠杆省力，但费距离， 费力杠杆费力，但省距离。 没有既省力又省距离的杠杆
《11.1杠杆》重要知识点回顾
1.杠杆作图 A.根据力画出对应的力臂 B.根据力臂画出对应的力 C.最小力问题
A
O
《11.1杠杆》重要知识点回顾
1.杠杆作图 A根据力画出对应的力臂 B根据力臂画出对应的力 C最小力问题
G动
F=2G+G动
S与h关系？
S=0.5 h
如图所示的四个滑轮组中，图＿(＿b＿) 可省一半力，图 ＿＿(c＿) 最费力，图＿＿(a＿) ＿和图＿＿(d＿) ＿用力大小一 样。
(a)
(b)
(c)
(d)
《11.3功》重要知识点回顾
1功的概念：力与物体在力的方向上通过的距 离的乘积
2. W＝Fs 3.单位:焦耳,简称为焦.符号:J 1J=1N.m
知识内容
11.1《杠杆》 11.2《滑轮》 11.3《功》 11.4《功率》 11.5《机械效率》
《11.1杠杆》重要知识点回顾
E杠杆分类（认识生活中的杠杆类型）
（1）省力杠杆：动力臂大于阻力臂的杠杆。 例如：起子、扳手、撬棒。
（2）费力杠杆：动力臂小于阻力臂的杠杆。 例如：镊子、钓杆、笤帚。
《11.5机械效率》重要知识点回顾
机械效率的计算
考点：（整合速度计算、机械功计算、功率 计算、机械效率计算）
如图所示的滑轮组，物体在力F作用下以0.2cm/s的速度运
动了5S，已知F=80N，G=180N（绳重、摩擦不计）
求:（1） W有用=？ （2） W总=？ (3) W额外=? (4) η=?
（3）等臂杠杆：动力臂等于阻力臂的杠杆。 例如：天平。
省力杠杆省力，但费距离， 费力杠杆费力，但省距离。 没有既省力又省距离的杠杆
《11.1杠杆》重要知识点回顾
1.杠杆作图 A.根据力画出对应的力臂 B.根据力臂画出对应的力 C.最小力问题
A
O
《11.1杠杆》重要知识点回顾
1.杠杆作图 A根据力画出对应的力臂 B根据力臂画出对应的力 C最小力问题
G动
F=2G+G动
S与h关系？
S=0.5 h
如图所示的四个滑轮组中，图＿(＿b＿) 可省一半力，图 ＿＿(c＿) 最费力，图＿＿(a＿) ＿和图＿＿(d＿) ＿用力大小一 样。
(a)
(b)
(c)
(d)
《11.3功》重要知识点回顾
1功的概念：力与物体在力的方向上通过的距 离的乘积
2. W＝Fs 3.单位:焦耳,简称为焦.符号:J 1J=1N.m
初中物理 简单机械和功复习 苏科版优秀课件
石匠：你能忍吗？右边石头：我能忍！砰的一下，凿下去，石头一下哭了。 右边石头：这痛已经超出了我的极限。我实在忍受不了，缓一缓好吗？ 明天在来好吗？第二天石匠拿起榔头。
右边石头说：慢着，我昨天想了一夜，风吹雨打，我落的自在，成为佛也不过就是千人朝拜，万人敬仰，我实在受不了…… 石匠很惋惜，对另外一块石头说，你愿意做是佛吗？左边石头说：只要能救老百姓，给老百姓求来雨，敌我愿意做石佛。石匠为了将这块石头雕琢成佛，连夜打造，一天、两天……左边的石头忍受了刀削斧凿的痛苦，石头脸上伤痕累累。二十天过去了，石匠终于把左边的石头雕刻成 了一尊佛像。
3 非洲，每天早晨羚羊睁开眼睛，所想到的第一件事就是，我必须比跑得最快的狮子跑得更快，否则我会被吃掉；而就在同一时刻，狮子从睡梦中醒来，首先闪现在他脑海中的念头是，我必须能赶得上跑得最快的羚羊，要不然，我会饿死。于是，几乎同时，羚羊和狮子一跃而起，迎着朝阳跑去。 这是生物圈里一个很普遍的现象，羚羊和狮子疲于奔波都是为了同样一个目标――生存。这也是动物的本能，而人生在世总要为着这样或那样的目标去劳作去追逐――有意识的活动和单纯的本能是人与动物的重要区别。动物尚且能为生存而奔跑，何况人乎？人生活在世上干什么，就是要实现自己的生存价值，就是要让社会承认自己价值的存在，这才是有意义的生活。自暴自弃蝇营狗苟之徒，或许也能活得下来，但这绝不是生活！ 著名物理学家库珀说："人生就像打高尔夫球时击出去的球，要有一个明确的目标。"是的，人的生活不能没有个明确的目标。没有目标，就没有前进的方向和动力，就象大海中的船舶，没有舵手，它就随时可能触礁或搁浅；没有目标，人就活得消极被动，庸庸碌碌无所作为。譬如，庙里撞钟的和尚，他从来不会去考虑自己哪天会失业，或者哪天去跳槽，只是苦度年华，静待归西的涅磐。如果羚羊和狮子都蛰伏不起，它们也难免要被吃掉或饿死；但它们总是一跃而起向前奔去，这是因为它们有生存的目标，这既是方向，也是动力。 有了心中的目标，就要去追逐它，去为它潜心地付出，哪怕是为伊憔悴衣带渐宽？是真正的生活，就要有百折不挠的激情，就要去做自己力所能及的事，就要有中流击水的魄力和不到长城非好汉的气概！库珀补充说："当你把手中的球投向目标之后，你就要奋勇地向它奔去。"这就是积极的活法。如果整天耽于幻想，坐井观天不思进取，那么，最亮堂的目标最终也不过是南柯一梦罢了。 然而，奋斗后总有失败和成功两种结果，失败是让人痛苦的，而痛苦的人们并不因失败就痛不欲生裹足不前了，而是擦擦眼泪又上路了。正如羚羊被吃掉和狮子饿死荒野而并没有阻止它们向前奔跑的脚步一样。阿富汗的著名作家乌尔法特曾经说："无论什么人，只要他没有尝过饥与渴是什么味道，那他就永远无法享受到饭与水的甜美。"没有目标的人，或者不曾为目标而奋斗过的人，永远品尝不到潜心追逐目标的幸福与快乐。就算是失败了，也可对自己说一声，我无怨无悔！
右边石头说：慢着，我昨天想了一夜，风吹雨打，我落的自在，成为佛也不过就是千人朝拜，万人敬仰，我实在受不了…… 石匠很惋惜，对另外一块石头说，你愿意做是佛吗？左边石头说：只要能救老百姓，给老百姓求来雨，敌我愿意做石佛。石匠为了将这块石头雕琢成佛，连夜打造，一天、两天……左边的石头忍受了刀削斧凿的痛苦，石头脸上伤痕累累。二十天过去了，石匠终于把左边的石头雕刻成 了一尊佛像。
3 非洲，每天早晨羚羊睁开眼睛，所想到的第一件事就是，我必须比跑得最快的狮子跑得更快，否则我会被吃掉；而就在同一时刻，狮子从睡梦中醒来，首先闪现在他脑海中的念头是，我必须能赶得上跑得最快的羚羊，要不然，我会饿死。于是，几乎同时，羚羊和狮子一跃而起，迎着朝阳跑去。 这是生物圈里一个很普遍的现象，羚羊和狮子疲于奔波都是为了同样一个目标――生存。这也是动物的本能，而人生在世总要为着这样或那样的目标去劳作去追逐――有意识的活动和单纯的本能是人与动物的重要区别。动物尚且能为生存而奔跑，何况人乎？人生活在世上干什么，就是要实现自己的生存价值，就是要让社会承认自己价值的存在，这才是有意义的生活。自暴自弃蝇营狗苟之徒，或许也能活得下来，但这绝不是生活！ 著名物理学家库珀说："人生就像打高尔夫球时击出去的球，要有一个明确的目标。"是的，人的生活不能没有个明确的目标。没有目标，就没有前进的方向和动力，就象大海中的船舶，没有舵手，它就随时可能触礁或搁浅；没有目标，人就活得消极被动，庸庸碌碌无所作为。譬如，庙里撞钟的和尚，他从来不会去考虑自己哪天会失业，或者哪天去跳槽，只是苦度年华，静待归西的涅磐。如果羚羊和狮子都蛰伏不起，它们也难免要被吃掉或饿死；但它们总是一跃而起向前奔去，这是因为它们有生存的目标，这既是方向，也是动力。 有了心中的目标，就要去追逐它，去为它潜心地付出，哪怕是为伊憔悴衣带渐宽？是真正的生活，就要有百折不挠的激情，就要去做自己力所能及的事，就要有中流击水的魄力和不到长城非好汉的气概！库珀补充说："当你把手中的球投向目标之后，你就要奋勇地向它奔去。"这就是积极的活法。如果整天耽于幻想，坐井观天不思进取，那么，最亮堂的目标最终也不过是南柯一梦罢了。 然而，奋斗后总有失败和成功两种结果，失败是让人痛苦的，而痛苦的人们并不因失败就痛不欲生裹足不前了，而是擦擦眼泪又上路了。正如羚羊被吃掉和狮子饿死荒野而并没有阻止它们向前奔跑的脚步一样。阿富汗的著名作家乌尔法特曾经说："无论什么人，只要他没有尝过饥与渴是什么味道，那他就永远无法享受到饭与水的甜美。"没有目标的人，或者不曾为目标而奋斗过的人，永远品尝不到潜心追逐目标的幸福与快乐。就算是失败了，也可对自己说一声，我无怨无悔！
11章 简单机械和功 复习课件ppt---苏科版新教材九年级物理上册(41张PPT）
3. 功的公式：W=__F；S 单位：W：焦（耳）J；F：N；s：m。
(1J=1N·m).
4．功的原理：使用机械时，人们所做的功，都等于或大于
直__接___用__手___做___的__功____，也就是说使用任何机械都不省功。 5．斜面：FL=Gh斜,_面__长__是斜__面__高_的几倍，拉_力____就是物___重_的几分之
26．如图所示，斜面长s=10m，高h=4m。用沿斜面方向的推 力F=80N，将一个重为150N的物体由斜面底端A匀速推到顶 端B，运动过程中克服物体的重力做的功__60_0___J。摩擦力f 的大小为___2_0__N。
3．杠杆平衡的条件：动力×动力臂=阻力×阻力臂.或写作：F1L1=F2L2 或写成F1//F2=L2/L1。这个平衡条件也就是阿基米德发现的杠杆原理。 4．三种杠杆： (1)省力杠杆：L1>L2,平衡时F1<F2。特点是省力，但费距离。（如剪铁 剪刀，铡刀，起子） (2)费力杠杆：L1<L2,平衡时F1>F2。特点是费力，但省距离。（如钓鱼 杠，理发剪刀等） (3)等臂杠杆：L1=L2,平衡时F1=F2。特点是既不省力，也不费力。（如： 天平）
18、如图所示，小超同学用滑轮组匀速提升重200N的物体，ቤተ መጻሕፍቲ ባይዱ每个 滑轮均重10N，绳重和摩擦忽略不计，则他对绳子的拉力是_1_0_5__N。 如果小超同学体重500N，拉动过程中绳始终未断裂，他用此滑轮组 能提升的最大物重为__99_0__N。
19．如图所示，若物体所受重力均为20N且处于静止状态，不计 摩擦、滑轮和绳子的重力，力F1的大小为__2_0___N；力F2的大小 为___1_0__N．
16、建筑工人用如图所示的滑轮组，在4s内将重为1500N的物体沿水平 方向匀速移动了2 m，所用的拉力大小为375 N，物体受到水平地面的摩 擦力为物重的0.4倍。在此过程中，下列说法正确的是（ D ）
苏科版物理九年级上册11.3功 课件(共39张PPT)
• 10.某人用20牛的力将重为15牛的球推出去后， 球在地面上滚动了10米后停下来．球在
• 地面上滚动的过程中，手对球所做的功为 （）
• A．350焦 B. 200焦 C. 150焦 D. 0焦
• 11.重30000牛的汽车在平直的公路上匀速前 进，汽车受阻力为车重的0.2倍，汽车行驶
• 1.5千米时，牵引力做功
运动算哪 些物理量？
• W=FS
• 已知力F和物体在力的方向上移动的距离 S可以计算功W；
• F=W／S • 已知功W和物体在力的方向上移动的距离
S可以计算力F； • S=W／F • 已知功W和力F可以计算物体在力的方向
上移动的距离S。
1、不做功的三种情况
１．有力，但是在力的方向上通过的距离 为零．（有力-无距离-不做功） ２．有距离，但是和距离同一方向上没有力 的作用。（有距离-无力-不做功） ３．有力，也有距离，但是力和距离方向 是相互垂直的（．力和物体运动方向垂直时力不做功）
结论：有力才有可能做功，但有力不一定 做功，无力就谈不上做功。
不做功的第一种情况：
• 8.下图的几种情景中，人做了功的是 （）
• A踢出去的足球在草地上滚动一段距离 • B司机推汽车纹丝不动 • C女孩把一箱报刊搬起来 • D学生背着书包在水平路面上匀速前进
•
• 9.下列运动中的物体，没有力对其做功的是 （）
• A．从高处自由下落的雨滴 河中沿直线匀速行驶的轮船
B.在
• C．在光滑的水平面上做匀速直线运动的物 体 D.沿斜坡滚下的足球
►运用功的公式必须注意的几个问题：
1、公式中的F与S必须在同一直线上； 2、公式中F的单位必须是（N）S的单位必须是 （m），那么功的单位才是（J）； 3、F、S必须具有同时性：
九年级物理全册第十一章简单机械和功课件(新版)苏科版
【典例3】(2013·无锡中考)木块在大小为5N的水平拉力作用
下,10s内在水平面上沿拉力方向前进2m,拉力做功为
J力对木块做功为
J。
【思路导引】解答本题要注意以下两个关键点:
【精讲精析】本题考查功和功率的计算。在水平方向上木块受 到了拉力并且移动了一段距离,水平拉力做功W=Fs=5N×2m=10 其功率 P W10J重力1W 的。 方向竖直向下,木块在竖直方
高频考点2 中考题眼
滑轮及滑轮组
①定滑轮和动滑轮的特点 ②计算加在绳自由端的拉力大小 ③滑轮组绳子的绕法
1.定滑轮和动滑轮: (1)判断:提升重物时,转轴固定不动的是定滑轮,转轴随重物一 起移动的是动滑轮。 (2)实质及特点。 ①定滑轮实质上是一个等臂杠杆,不能省力,但可以改变力的方 向; ②动滑轮实质上是一个动力臂等于阻力臂2倍的杠杆,可以省一 半力,但不能改变动力的方向。
力F= 1
n
(G物+G动)。
(3)滑轮组的组装。
①首先确定承担物重的绳子段数n,有两种方法。
a.已知物重G和动力F且不计摩擦和绳重时,则n= G ;
F
b.已知绳子自由端移动的距离s和重物移动的距离h,则 n
s。
h
②然后根据承担物重的绳子段数n的奇偶性确定绳子固定端的
位置,即“奇动偶定”。
为奇数,绳子的固定端在动滑轮上;
(4)杠杆的分类:
种 类 力臂关系 力的关系 特 点 实 例
省力杠杆 费力杠杆 等臂杠杆
l1_>_l2 l1_<_l2 l1_=_l2
F1_<_F2 F1_>_F2 F1_=_F2
_省__力__费__距__离__ 起子 _费__力__省__距__离__ 钓鱼竿
苏科版九年级物理上册：第十一章 简单机械和功 复习课件(共39张PPT)
上述解答是否有错误？如有错误，指出错误的原因， 并对错误加以订正。
某同学准备做“测定滑轮组的机械效率”的实验，选 择器材有：弹簧测力计、钩码、铁架台、定滑轮、动滑 轮各一个、一根足够长的细绳。
（1）他所选的器材少了___刻__度__尺____
（2）补足器材后，该同学进行了如下实际操作： A．将滑轮组安装在铁架台上，在滑轮组下方挂好钩码， 在细绳的一端系住弹簧测力计 B．记下钩码和弹簧测力计的起始位置 C．向上提起弹簧测力计，记下弹簧测力计的示数 D．测量出钩码提升的高度和弹簧测力计移动的距离 E．将有关数据填入表格中，并进行必要的计算。
2、为什么要调节杠杆两端的螺 母使杠杆在水平位置平衡？
答:避免杠杆自重对实验的影响； 便于从杠杆上直接读出力臂。
3、如何调节平衡螺母使杠杆在水平条件下平衡？
答:左高左移，右高右移。
研究杠杆的平衡条件记录表格
实
验 动力 动力臂
次 F1/N 数
l1/cm
1
2
3
动力×
动力臂 F1l1/ （N·cm）
阻力 F2/N
上述步骤中，有一项需要做出重要补正，该项需补正
的内容是___C___步__骤__中___，__匀__速__向__上__提__起__弹__簧_ 测力计。
实验中可少用一种器材，少测两个数据也能测出滑轮组的机械 效率。分析一下，去掉的器材是什么？少测哪两个数据？
实验次数 物理量
钩码重G／N 钩码上计 使钩码升高，以保证测力计示数大小不变。
【说明】 重物提升高度 不影响滑轮组机械效率。
提高机械效率的方法：
第一是减小 额外功 ， （ 减小机械自重 、 减小机械之间的摩擦 ）；
第二是增加 有用功
。
某同学准备做“测定滑轮组的机械效率”的实验，选 择器材有：弹簧测力计、钩码、铁架台、定滑轮、动滑 轮各一个、一根足够长的细绳。
（1）他所选的器材少了___刻__度__尺____
（2）补足器材后，该同学进行了如下实际操作： A．将滑轮组安装在铁架台上，在滑轮组下方挂好钩码， 在细绳的一端系住弹簧测力计 B．记下钩码和弹簧测力计的起始位置 C．向上提起弹簧测力计，记下弹簧测力计的示数 D．测量出钩码提升的高度和弹簧测力计移动的距离 E．将有关数据填入表格中，并进行必要的计算。
2、为什么要调节杠杆两端的螺 母使杠杆在水平位置平衡？
答:避免杠杆自重对实验的影响； 便于从杠杆上直接读出力臂。
3、如何调节平衡螺母使杠杆在水平条件下平衡？
答:左高左移，右高右移。
研究杠杆的平衡条件记录表格
实
验 动力 动力臂
次 F1/N 数
l1/cm
1
2
3
动力×
动力臂 F1l1/ （N·cm）
阻力 F2/N
上述步骤中，有一项需要做出重要补正，该项需补正
的内容是___C___步__骤__中___，__匀__速__向__上__提__起__弹__簧_ 测力计。
实验中可少用一种器材，少测两个数据也能测出滑轮组的机械 效率。分析一下，去掉的器材是什么？少测哪两个数据？
实验次数 物理量
钩码重G／N 钩码上计 使钩码升高，以保证测力计示数大小不变。
【说明】 重物提升高度 不影响滑轮组机械效率。
提高机械效率的方法：
第一是减小 额外功 ， （ 减小机械自重 、 减小机械之间的摩擦 ）；
第二是增加 有用功
。
苏科版九年级《简单机械和功》复习PPT课件
提高机械效率的方法
改进机械设计
通过改进机械结构、优化设计参数等方式， 提高机械效率。
定期维护保养
定期对机械进行维护保养，保证机械的正常 运转，提高机械效率。
选用高效率的传动方式
选择合适的传动方式，如齿轮传动、链条传 动等，可以提高机械效率。
合理使用润滑剂
使用合适的润滑剂可以减少摩擦阻力，降低 能量损失，提高机械效率。
C. 机械效率越高，机械做的额外功越 少 D. 机械效率越高，有用功在总功中 的比值越大
答案解析
1.【答案】A
【解析】A、功率是表示做功快慢的物理量，功率大 表示做功快，故A正确；B、由公式$W = Pt$可知， 功等于功率与时间的乘积，不知道做功时间，只知道 功率，无法比较做功的多少，故B错误；C、机械效率 是表示有用功在总功中所占比例的物理量，与功率大 小无关，故C错误；D、由公式$eta = frac{W_{有 }}{W_{总}}$可知，机械效率高表示有用功在总功中占 的比例高，与做功多少无关，故D错误。
苏科版九年级《简 单机械和功》复习 ppt课件
目录
• 简单机械 •功 • 机械效率 • 复习题与答案
01
CATALOGUE
简单机械
杠杆
01
02
03
定义
一个硬棒，在力的作用下 如果能绕固定点转动，则 这个硬棒被称为杠杆。
分类
等臂杠杆、省力杠杆、费 力杠杆。
应用
剪刀、筷子、开瓶器、撬 棍等。
滑轮
答案解析
2.【答案】D
VS
【解析】A、机械效率高表示有用功 在总功中占的比例高，功率表示做功 快慢的物理量，两者没有关系，故A 错误；B、由公式$W = Pt$可知，做 功多少与功率和时间有关，时间不确 定，只知道功率不能判断做功多少， 故B错误；C、机械效率高表示有用功 在总功中占的比例高，与做功多少无 关，故C错误；D、由公式$eta = frac{W_{有}}{W_{总}}$可知，有用功 在总功中的比值越大，机械效率越高 ，故D正确。
初中物理 简单的机械和功 苏科版优秀课件
Ａ、越省力的机械，效率越高；
Ｂ、做有用功越多的机械，效率越高；
Ｃ、做相同的功，额外功的值越小，效率越高； Ｄ、做功越快的机械，效率越高。
８、用斜面和滑轮组，把质量相同的物体提高５米，不计机械的一切无用阻力，外力对这两种
机械所做的功相比较――――――――――――――――――――――（ ）。
Ａ、一样大；
年青人赶紧找来石匠，石匠与石头打了一辈子的交道，听的懂石头的语言。左看右看，石匠认定这就是智慧老人所说的孪生石，石匠和年轻人找来村子里的其他人费了很大的劲把石头搬到村里的庙里。 石匠用手摸摸孪生石，感觉右边的有灵性，有质感！问石头，你愿意做石佛吗？石头回答到“愿意”石匠“砰砰砸了几下！”右边石头说：太痛了。石匠说：肯定会痛。右边石头：为了成为石佛，我能忍受。石匠说：每凿一下，你就流出鲜血和汗珠，一天、二天、三天、十天……二十天，就在雕琢面部的最后期限，那块会凿的更痛。
Ｄ、桌面对甲的摩擦力是２牛。
１０、使用滑轮组提升重物，能提高机械效率的做法是：－－－－－－－－－（ ）。
Ａ、增加提升高度；
Ｂ、增加滑轮的重量；
Ｃ、提起更重的物体；
Ｄ、三种说法都对。
１１、功率相等的两汽车，在相同的时间内匀速通过的路程之比为２：１，下列说法中错误的
是：－－－－－――――――――――――――――――――――――（ ）。
确定好了动滑轮和定滑轮的个数后，再确定绳子的起始点。
（1）当n为奇数时，绳子的起始点从动滑轮开始，经定滑轮依次按画螺旋
线的方法绕线。
（2）当n为偶数时，绳子的起始点从定滑轮开始，经动滑轮依次按画螺旋
线的方法绕线。
1．在_____的作用下，能绕一_________ 转动的________叫做杠杆．杠杆可以是直的 ，也可以是_弯_____的．
苏科版物理中考复习第十一章简单机械和功_PPT课件
F
P74 第16题
G
G
思考：使用定滑轮和动滑轮的好处是什么？
定滑轮和动滑轮改变动力方向后是否需要改变动力的大小？
滑轮组 总结归纳：滑轮组计算动力大小的公式是什么？
滑轮组计算绳子自由端通过距离的公式是什么？ F=G/n=(G物+G动)/n S=nh
F=_G
G
F=_G
G
考点2：机械功和功率
回顾：对于一个物理量我们要认识它的 哪些方面？
(1)有用功； (2)总功的功率； (3)定滑轮的机械效率．
• 2．如图，下列说法正确的是（提升同一重 物）（ ）
• A、F1=F2 η甲=η乙 B、F1<F2 η甲=η乙 • C、F1<F2 η甲〈η乙 D F1〉F2 η甲= η乙
改变机械效率的方法
如何提高工地上工人提运建材的机械效率 呢？
（1）从有用功着手：增加物重。 （2）从额外功着手：减少动滑轮重，减
什么是机械功？ 什么是功率？
功率的测量
如何测量上楼的功率？ 你认为要完整描述测量方法需要有哪些东
西？
考点3：机械效率
什么是滑轮组的有用功， 额外功和总功？
什么是机械效率？ 机械效率的计算公式是什
么？
效率和功率的区别？
功率P
意义及定 公式 义
效率ŋ
单位
例题
如图所示，工人用定滑轮匀速提升重为180 N的物体， 所用的拉力为200 N，在5s内物体升高的高度为2 m．此过程中，求：
不费距离
裁衣剪 理发剪 铁皮剪
修枝剪 扫帚
手推车
镊子
• 、如图所示，轻质杆可绕O自由转动，在A 端施加一个始终垂直于杠杆的作用力F，使 其从OA位置匀速转到OA/位置的过程中，力 F的大小将 （ ）
P74 第16题
G
G
思考：使用定滑轮和动滑轮的好处是什么？
定滑轮和动滑轮改变动力方向后是否需要改变动力的大小？
滑轮组 总结归纳：滑轮组计算动力大小的公式是什么？
滑轮组计算绳子自由端通过距离的公式是什么？ F=G/n=(G物+G动)/n S=nh
F=_G
G
F=_G
G
考点2：机械功和功率
回顾：对于一个物理量我们要认识它的 哪些方面？
(1)有用功； (2)总功的功率； (3)定滑轮的机械效率．
• 2．如图，下列说法正确的是（提升同一重 物）（ ）
• A、F1=F2 η甲=η乙 B、F1<F2 η甲=η乙 • C、F1<F2 η甲〈η乙 D F1〉F2 η甲= η乙
改变机械效率的方法
如何提高工地上工人提运建材的机械效率 呢？
（1）从有用功着手：增加物重。 （2）从额外功着手：减少动滑轮重，减
什么是机械功？ 什么是功率？
功率的测量
如何测量上楼的功率？ 你认为要完整描述测量方法需要有哪些东
西？
考点3：机械效率
什么是滑轮组的有用功， 额外功和总功？
什么是机械效率？ 机械效率的计算公式是什
么？
效率和功率的区别？
功率P
意义及定 公式 义
效率ŋ
单位
例题
如图所示，工人用定滑轮匀速提升重为180 N的物体， 所用的拉力为200 N，在5s内物体升高的高度为2 m．此过程中，求：
不费距离
裁衣剪 理发剪 铁皮剪
修枝剪 扫帚
手推车
镊子
• 、如图所示，轻质杆可绕O自由转动，在A 端施加一个始终垂直于杠杆的作用力F，使 其从OA位置匀速转到OA/位置的过程中，力 F的大小将 （ ）
九年级物理全册第十一章简单机械和功功授课课件新版苏科版ppt
要做的功为( B )
A．0.1 J
B．2 J
C．10 J
D．30 J
感悟新知
知2－讲
解析：由功的计算公式W＝Fs可知，要求功必须知道作用 在物体上的力F和物体沿力的方向通过的距离s。 拿起物理课本所用的力至少等于物理课本的重力， 估计课本重G＝mg＝0.3 kg×10 N/kg＝3 N； 把物理课本从地面拿到桌面上，课本上升的高度约 为s＝0.7 m，则W＝Fs＝Gs＝3 N×0.7 m＝2.1 J， 故应选B。
道力为什么做功了吗？
原因
有力作用在物体上。 物体在力的方向上移动了一段距离。
感悟新知
谁能归纳出做功的两个必要因素是什么？ (1)作用在物体上的力 (2)物体在这个力的方向上移动的距离
这两个因素是严格的，缺一不可 做功实例
知1－讲
感悟新知
“两个必要因素”的含义是指“缺一不可”
知1－讲
人用力推大石头而没推动
深度理解： 结合杠杆一节内容，可以发现： 省力的机械必然费距离，费力的机械能够省距离，既
省力又省距离的机械是不存在的，所以说使用任何机械都不 可能省功，这就是机械功原理．
感悟新知
知3－讲
3. 特点 若不考虑摩擦，则沿斜面向上的推力 F= Gh ，即 s
斜面的长是斜面高的几倍，推力 F 就是物重G 的几分 之一．
第三节 功
第十一章 简单机械和功
学习目标
1 课时讲解 2 课时流程
力学中的功 功的计算 斜面
逐点 导讲练
课堂 小结
作业 提升
复习提问 引出问题 思考：请说出下列词语中“功”的含义：
课时导入
功劳 立功——
贡献
大功告成 事半功倍—— 成效 在物理学中，什么是力学中“功”的物理概念呢？
物理第十一章《简单机械和功》复习课件(苏科版九年级
01
02
03
04
剪刀
不同种类的剪刀分别属于省力 、费力和等臂杠杆，根据使用
需求设计。
指甲刀
属于省力杠杆，方便修剪指甲 。
筷子
属于费力杠杆，但使用方便、 灵活。
起子
属于省力杠杆，用于开瓶盖等 。
实验探究：杠杆平衡实验
实验目的
探究杠杆平衡条件，加深对杠杆原理 的理解。
实验器材
杠杆、支架、细线、钩码、弹簧测力 计等。
分类
简单机械主要包括杠杆、斜面、 轮轴、滑轮等。
杠杆原理及应用
杠杆原理
杠杆是一种简单机械，它能够在力的 作用下绕着固定点转动。杠杆的平衡 条件是动力×动力臂=阻力×阻力臂。
应用
杠杆在生活中有广泛的应用，如天平 、剪刀、镊子、起子等。
斜面、轮轴与滑轮组
斜面
斜面是一种简单机械，它能够将 重力分解为沿斜面向下的力和垂 直于斜面的力，从而减小了移动
轮轴作用及省力效果
轮轴作用
轮轴由轮和轴组成，是一种可以绕共同轴线旋转的简单机械，如汽车方向盘、门把手等。
省力效果
使用轮轴可以省力，省力大小与轮半径和轴半径之比有关。当轮半径大于轴半径时，省力效果较明显 。
滑轮组构造和省力特点
滑轮组构造
滑轮组由多个滑轮和绳子组成，是一种 可以改变力的方向和大小的简单机械。
杠杆平衡条件的意义
表明杠杆平衡时，动力和阻力对杠杆的转动效果相互抵消。
杠杆分类及特点分析
01
02
03
省力杠杆
动力臂大于阻力臂，省力 但费距离，如开瓶器、羊 角锤等。
费力杠杆
动力臂小于阻力臂，费力 但省距离，如钓鱼竿、镊 子等。
等臂杠杆
(苏科版)九年级物理简单机械和功--专题复习
第十一章 简单机械和功专题复习知识点一：杠杆在力的作用下能绕着固定点转动的硬棒就是杠杆。
杠杆不一定是直的，也可以是弯曲的，但是必须保证是硬棒。
跷跷板、剪刀、扳子、撬棒等，都是杠杆。
滑轮是一种变形的杠杆，且定滑轮是一种等臂杠杆，动滑轮是一种动力臂是阻力臂的两倍的杠杆。
一点、二力、二臂： 支点（0）：杠杆绕其转动的点 动力(F1) ：使杠杆转动的力阻力(F2) ：阻碍杠杆转动的力（方向判断） 动力臂(L1)：从支点到动力作用线的垂直距离 阻力臂(L2)：从支点到阻力作用线的垂直距离知识点二：杠杆平衡条件杠杆的平衡条件：动力×动力臂=阻力×阻力臂 公式：2211L F L F一、知识总结简单机械和功简单机械功功的计算 滑轮杠杆做功的两个必要因素功机械效率功率功的单位省力杠杆 等臂杠杆费力杠杆 F 2知识点三：杠杆的分类1. 省力杠杆，费距离。
2. 费力杠杆，省距离。
3. 不省力也不费力。
知识点四：定滑轮1.定义：使用时，轴的位置固定不动的滑轮2.实质：等臂杠杆3.特点：不省力但可以改变动力方向知识点五：动滑轮1.定义：使用时，轴的位置随被拉物体一起运动的滑轮2.实质：动力臂是阻力臂两倍的杠杆3.特点：省一半力但不可以改变动力方向，动力移动距离是阻力移动距离的两倍知识点六：滑轮组1.定义：动滑轮与定滑轮的组合2.每一类滑轮组绳子绕法有两种3.特点：省力又可以改变动力方向F=（动G G ）/n n 是与动滑轮相连的绳子段数知识点七：功1.做功的两个要素： （1）作用在物体上的力（2）物体在力的方向上通过的距离2.公式：W=F S （在力的方向上通过的距离）3.单位：J （两个鸡蛋举高1m ，做的功大约是1J ）知识点八：功率1.功率：表示做功快慢的物理量2.定义：单位时间完成的功3.公式：P=W/t4.单位：W1F 2OL 2知识点九：机械效率1.有用功：为达到目的必须做的功2.额外功：为达到目的不需要做但不得不做的功3.总功：为达到目的实际做的功 总W = 有W +额W4.机械效率：有用功与总功的比值η= 有W / 总W知识点十：探究活动1、研究杠杆的平衡条件：（1）为什么挂钩码前要把杠杆调在水平位置平衡？答：消除杠杆自身重力对实验的影响（2）如何调节平衡螺母使杠杆在水平条件下平衡？答：在探究杠杆平衡的条件的实验中，调节两边的平衡螺母使杠在水平位置平衡时，如果是左边高的话，可以将左边的平衡螺母向左旋，或者右边的平衡螺母向左旋；如果是右边的高的话，可以将左边的平衡螺母向右旋，或者右边的平衡螺母向右旋，直到达到平衡。
