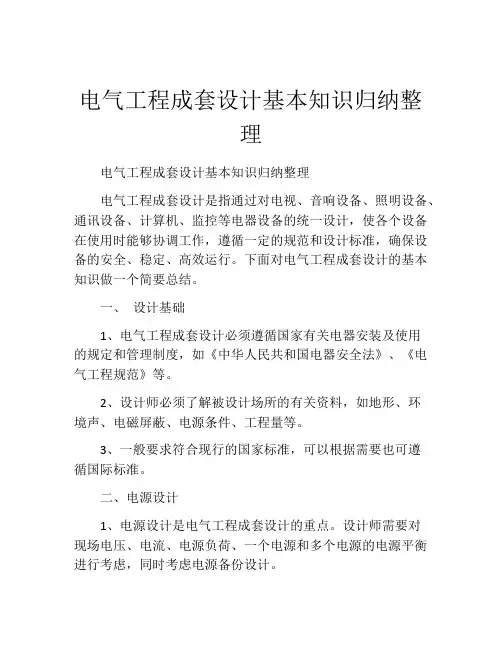

电气工程成套设计基本知识归纳整理电气工程成套设计基本知识归纳整理电气工程成套设计是指通过对电视、音响设备、照明设备、通讯设备、计算机、监控等电器设备的统一设计，使各个设备在使用时能够协调工作，遵循一定的规范和设计标准，确保设备的安全、稳定、高效运行。
下面对电气工程成套设计的基本知识做一个简要总结。
一、设计基础1、电气工程成套设计必须遵循国家有关电器安装及使用的规定和管理制度，如《中华人民共和国电器安全法》、《电气工程规范》等。
2、设计师必须了解被设计场所的有关资料，如地形、环境声、电磁屏蔽、电源条件、工程量等。
3、一般要求符合现行的国家标准，可以根据需要也可遵循国际标准。
二、电源设计1、电源设计是电气工程成套设计的重点。
设计师需要对现场电压、电流、电源负荷、一个电源和多个电源的电源平衡进行考虑，同时考虑电源备份设计。
2、设计师还需要考虑电源的质量分级，如是精确器材还是普通电器设备。
3、不同场所电源设计也有不同的要求，在医院等特殊场所需要考虑电磁辐射和人体健康问题。
三、线路设计1、线路设计是电气工程成套设计的一个关键点。
需要考虑电线数量、线材选择、电线走向及其布局，严格遵循电线安装规程。
2、设计师还需要考虑线路的分配与分类，如弱电线、强电线、信号线等；同时还需要考虑线路的保护问题，如过流保护、短路保护等。
3、线路设计时要充分考虑易检修、易维护等因素，做到线路高效、安全、可靠。
四、防雷接地设计1、防雷接地设计是电气工程成套设计的另一关键点。
设计师需要对被设计场所的地形、灾害等特性进行分析，设计安全可靠的防雷接地系统。
2、防雷接地设计需要考虑地面接地能力、接地棒的选取、接地网的布置等内容，确保防雷接地系统的效果。
五、安全保护与维护1、安全保护是电气工程成套设计的核心。
安全保护内容包括电气设备的基本保护、建立安全用电制度、应急措施等等。
2、电器设备的维护管理涉及到设备的日常检查、清洗、维修、更换等工作。
最新必学的成套电气设备知识大全!作为一个电器成套设备的报价员，首先要懂得什么叫电器成套设备。
电器成套设备是指由壳体、母线、一二次元件、辅材等组成的完整设备，它运行在电网中起着接受和分配电能的作用，同时对电力设备起着控制和保护作用。
电器成套设备主要分为：0.4kV、0.69KV、1.2KV低压开关柜；3.6KV、7.2KV、12KV、24KV中压开关柜（目前发展趋势）、40.5KV高压开关柜，动力箱（柜）、照明箱、控制箱（柜、台）、保护屏、直流屏等。
产品型号主要有如下三大类：1、低压类：PGL（不推荐使用）、GGD（安全可靠且性价比高，所以被广泛应用）、BFC（不推荐使用）、GCL（K）（不推荐使用）、GBD、GCS（森源设计）、MNS（ABB技术）；2、中高压类：GG-1A（F）（不推荐使用）、XGN2-12（不推荐使用）、KYN1-12（不推荐使用）、JYN2,6-12（不推荐使用）、HXGN-12（F）、XGN15-12（SF6）、KYN18-12、KYN28-12（目前市场上主流产品）、KYN□-24（正在成为发展趋势）、JYN1-40.5（不推荐使用）、XGN□（JGN□）-40.5（不推荐使用）、KYN61-40.5（目前市场上主流产品）、KYN96-40.5；3、箱变类：YBM□-12（24、40.5）/0.4、ZGS9（11）-12（40.5）/0.4、10KV 中压开关站、35KV高压开关站。
贰学习与掌握电气成套设备的基础知识作为一个电器成套设备的报价员必须能够看懂并理解一次系统图、二次原理图、平面布置图，及三者之间的相互关系。
这需要报价员平时多看多学多问。
在电器成套设备中把母线、隔离开关（高压）、刀开关（低压）、断路器（空气开关）、电压互感器、电流互感器、电力变压器、交流接触器、保护继电器（热继电器）、避雷器等组成的设备叫一次设备。
由它们按照原理关系所组成的回路称为一次回路或一次方案图。
成套电气设备安装接线基础知识电气设备在现代工业生产中占据了非常重要的位置，电气设备的安装及接线是一个关键的工作环节，直接影响到设备的运行安全及生产效率。
成套电气设备在安装接线时需要掌握一些基础知识，以下将对成套电气设备的安装接线基础知识进行简要介绍。
1. 设备的安装及设置1.1 安装位置的选定电气设备的安装位置是按安全、方便、美观、经济的原则选定的。
在确定安装位置之前，需要对设备的使用场所进行评估，考虑到环境因素、周围的状况、使用设备的特殊要求等因素。
安装位置应符合下列要求：•方便操纵、检查和维修设备；•不妨碍场地的正常使用，防止发生危害；•安全的通风和散热；•安装稳固，不易发生震动或振动；•与周围设备之间的间距应符合安全规定；•根据环境要求进行绝缘和防护。
1.2 电气设备的设置电气设备的设置是按照电气设计要求严格执行的。
根据设备的规格和特定要求，设置国内外通用的标准或非标准开关，保护和控制设备。
特别是在电路结构中合理地设置断路器、继电器、熔断器，以保护设备的安全运行。
2. 接线方式电气设备的接线方式有多种，不能随意更改接线。
根据安全、可靠、经济、节能的原则，合理选择和设置接线方式。
目前一般使用的接线方式有：2.1 端子板连接端子板连接是通过端子板把引线连接到相应连接件上来实现接线。
端子板一般为铜、铝或其他合金材料制成的长条状，套在相应的隔离管上，需要合理的绝缘措施。
2.2 挤压接线连接挤压接线连接是通过在导线的末端套上裸管，利用相关接线工具将裸管挤压变形来实现接线。
由于采用挤压连接，接触面积大，接触质量高，能够保证可靠性和稳定性。
2.3 焊接接线连接在电气设备的交流电源电路中，可以采用焊接接线连接。
焊接方式的接触面积较小，接触质量一般较差。
2.4 直流电机的接线方式直流电机的接线方式可分为两种，即 Y 型接法和Δ 型接法。
根据电机的性能以及实际运行情况选择适当的接线方式。
3. 接线原则电气设备的接线必须严格按照规范和原则进行，确保安全、可靠、经济、节能。
高低压成套电气设备知识培训1. 介绍高低压成套电气设备是指在配电系统中将高低压设备组合起来，形成一个完整的电气设备系统。
本文将介绍高低压成套电气设备的基础知识和运行原理，以帮助读者更好地理解和操作这些设备。
2. 高低压成套电气设备的组成高低压成套电气设备主要由以下几个部分组成：2.1 高低压开关设备高低压开关设备是配电系统中的核心组件，用于控制和保护电路。
常见的高低压开关设备包括断路器、隔离开关、负荷开关和接触器等。
这些设备根据其额定电压和额定电流的不同，可以实现不同级别的电路控制和保护。
2.2 变压器变压器是用来进行电压变换的设备。
在高低压配电系统中，常见的变压器有功率变压器和配电变压器两种。
功率变压器用于将高压电网的电压变换为低压电网所需的电压，而配电变压器则用于将变压器输出的电压进一步变换为低电压供给用户。
2.3 电动机电动机是高低压成套电气设备中的重要部分，用于驱动各种机械设备。
电动机根据其功率和工作原理的不同，可以分为交流电动机和直流电动机。
交流电动机常见的类型有感应电动机和同步电动机，而直流电动机则常见的类型有直流电动机和直流刷电机。
2.4 控制设备控制设备用于实现对高低压成套电气设备的控制和监测。
常见的控制设备包括开关柜、面板、按钮和指示灯等。
这些设备通过连接电路，使其能够控制设备的开关状态、运行方式以及工作参数等。
3. 高低压成套电气设备的运行原理高低压成套电气设备的运行原理主要涉及电路的连接方式、保护装置的工作原理和控制设备的操作方式等。
3.1 电路连接方式高低压成套电气设备的电路连接方式包括串联和并联两种。
串联连接方式是将各个设备按照电路的要求连接起来，形成一个闭合的电路。
并联连接方式是将各个设备同时连接到同一电源，以实现各个设备的并联工作。
通过合理选择电路连接方式，可以满足不同的电路需求和运行要求。
3.2 保护装置的工作原理高低压成套电气设备中的保护装置主要是用来保护电路设备遭受过载、短路、接地或欠压等故障的损坏。
高低压成套电气设备一次、二次安装接线基础知识高低压成套电气设备是现代化工业、农业、交通、能源等领域必不可少的设备，也是发展现代化工业生产的核心设备之一。
在高低压成套电气设备的安装中，接线是重要的一环。
本文将介绍高低压成套电气设备一次、二次安装接线的基础知识。
一、高低压成套电气设备的概述高低压成套电气设备是由高压主电路、低压配电系统、控制保护系统、电源系统和通信信号系统等多个方面的设备集中于一体的设备。
在工矿企业、供电所、房地产和大型商场等各类场合都有应用。
二、高低压成套电气设备的组成高低压成套电气设备的组成是相对固定的，通常包含以下几个方面：1. 高压主电路高压主电路由高压设备组成。
高压设备一般包括高压隔离开关、电缆分接箱、变压器和高压断路器等。
高压主电路一般选择10KV和35KV电压等级两种。
2. 低压配电系统低压配电系统是高低压成套电气设备中最重要的组成部分，通常包括低压断路器、电力电容器、电动机、配电变压器和低压电动机控制中心等。
3. 控制保护系统控制保护系统是高低压成套电气设备中最为复杂的部分之一，主要包括控制与信号设备、保护设备，以及通信、监测、测量和调节装置等。
4. 电源系统电源系统主要提供高低压成套电气设备运行所需的电源电源设备，通常包括备用电源设备和常规电源设备。
5. 通信信号系统通信信号系统一般采用现代化的计算机网络通信系统，提供强大的通信数据传输功能。
三、高低压成套电气设备一次安装接线高低压成套电气设备一次安装接线包括变压器进线和低压母线接线。
1. 变压器进线接线变压器进线接线主要是为了将变压器与总进线配电构成电气系统。
变压器进线通过开关柜，选择进入所需的备用变压器，在其中按照电缆规格进行接线，其中断路器和接地开关在必要时需要设置。
2. 低压母线接线低压母线一般位于低压母线室内，它是连接变压器和低压配电柜之间的母线。
低压母线接线需要按照标准规范进行，接线时要注意接线，确保接触良好，不得出现漏接、短路现象。
高压开关柜基础知识第一章高压开关柜概述 (2)第二章高压开关柜组成及分类 (3)第三章常见高压开关柜产品 (5)第四章总体质量要求 (21)第五章包装运输保管及开箱验收要求 (23)第六章常见故障缺陷及处理方法 (23)第七章高压开关柜订货须知 (24)第一章高压开关柜概述一、基本概念1.开关柜（又称成套开关或成套配电装置）：它是以断路器为主的电气设备；是指生产厂家根据电气一次主接线图的要求，将有关的高低压电器（包括控制电器、保护电器、测量电器）以及母线、载流导体、绝缘子等装配在封闭的或敞开的金属柜体内，作为电力系统中接受和分配电能的装置。
2.高压开关设备：主要用于发电、输电、配电和电能转换的高压开关以及和控制、测量、保护装置、电气联结（母线）、外壳、支持件等组成的总称。
3.开关柜防护要求中的“五防”：防止误分误合断路器、防止带电分合隔离开关、防止带电合接地开关、防止带接地分合断路器、防止误入带电间隔。
4.母排位置相序对应关系：防止外部物体侵入内部设备的保护程度。
二、开关柜的主要特点：1.有一、二次方案,这是开关柜具体的功能标志,包括电能汇集、分配、计量和保护功能电气线路。
一个开关柜有一个确定的主回路(一次回路)方案和一个辅助回路(二次回路)方案，当一个开关柜的主方案不能实现时可以用几个单元方案来组合而成。
2.开关柜具有一定的操作程序及机械或电气联锁机构，实践证明: 无“五防”功能或“五防功能不全”是造成电力事故的主要原因。
3.具有接地的金属外壳，其外壳有支承和防护作用.因此要求它应具有足够的机械强度和刚度，保证装置的稳固性,当柜内产生故障时,不会出现变形,折断等外部效应。
同时也可以防止人体接近带电部分和触及运动部件，防止外界因素对内部设施的影响;以及防止设备受到意外的冲击。
4.具有抑制内部故障的功能，“内部故障”是指开关柜内部电弧短路引起的故障，一旦发生内部故障要求把电弧故障限制在隔室以内。
三、高压开关柜正常使用条件:1.环境温度:周围空气温度不超过40℃(上限)，一般地区为-5℃(下限)，严寒地区可以为-15℃。
电气基本知识一．名词解释1．电流。
通常我们把电荷的有规律的运动叫做电流。
2．电流强度。
是表示电流大小的一个量，指每单位时间穿过导体截面积的电荷，以字母I表示，单位为安培，简称安，习惯上往往把电流强度简称电流。
3．电流密度。
通过单位面积的电流的大小叫做电流密度。
以字母j表示。
单位为/毫米2 。
4．电阻。
导体一方面具有导电的能力，另一方面又有阻碍电流通过的作用，这种阻碍作用，叫做导体的电阻，以字母R或r表示，单位为欧姆，简称欧。
5．电动势。
电路中因其他形式的能量转换为电能所引起的电位差，叫做电动势或简称电势，以字母E 表示，单位为伏特。
6．电容。
表示被介质分隔的二个任何形状的导体，在单位电压作用下，容贮电场能量（电荷）能力的一个参数，以字母C表示，单位为法拉。
7．自感。
当闭合回路中的点发生变化时，则由电流所产生的、穿过回路本身的磁通也发生变化，因此在回路中也将感应电动势，这现象称为自感现象。
这种感应电动势叫做自感电动势。
穿过回路所包围面积的磁通与产生此磁通的电流之间的比例系数，叫做回路的自感系数，简称自感或电感，其系数值等于单位时间内，电流变化一个单位时由于自感而引起的电动势，以字母L表示。
8．互感。
如果两只线圈互相靠近，则其中第一只线圈中电流所产生的磁通有第一部分与第二只线圈相环链。
当第一只线圈中电流发生变化时，则其与第二只线圈环链的磁通也发生变化，在第二只线圈中产生感应电动势。
这种现象叫做互感现象。
由第一只线圈中的电流所产生而与第二线圈相环链的磁通链与该电流的比例系数叫做第一支线圈对第二只线圈的互感系数，简称互感，以字母M表示。
9．电感。
自感与互感的统称。
10．直流。
大小与方向不随时间变化的电流称为直流，又称稳恒电流。
11．交流。
又称交流电或交变电流，是指大小和方向随时间作周期性变化的电流。
12．频率。
每秒钟内电流方向改变的次数叫做交流电的频率，用f表示，单位为赫芝，简称赫，或周/秒。
13．周期。
作为一个电器成套设备的报价员，首先要懂得什么叫电器成套设备。
电器成套设备是指由壳体、母线、一二次元件、辅材等组成的完整设备，它运行在电网中起着接受和分配电能的作用，同时对电力设备起着控制和保护作用。
电器成套设备主要分为：0.4kV、0.69KV、1.2KV 低压开关柜；3.6KV、7.2KV、12KV、24KV中压开关柜（目前发展趋势）、40.5KV高压开关柜，动力箱（柜）、照明箱、控制箱（柜、台）、保护屏、直流屏等。
产品型号主要有如下三大类：1、低压类：PGL（不推荐使用）、GGD（安全可靠且性价比高，所以被广泛应用）、BFC（不推荐使用）、GCL（K）（不推荐使用）、GBD、GCS（森源设计）、MNS（ABB技术）；2、中高压类：GG-1A（F）（不推荐使用）、XGN2-12（不推荐使用）、KYN1-12（不推荐使用）、JYN2,6-12（不推荐使用）、HXGN-12（F）、XGN15-12（SF6）、KYN18-12、KYN28-12（目前市场上主流产品）、KYN□-24（正在成为发展趋势）、JYN1-40.5（不推荐使用）、XGN□（JGN□）-40.5（不推荐使用）、KYN61-40.5（目前市场上主流产品）、KYN96-40.5；3、箱变类：YBM□-12（24、40.5）/0.4、ZGS9（11）-12（40.5）/0.4、10KV中压开关站、35KV高压开关站。
贰学习与掌握电气成套设备的基础知识作为一个电器成套设备的报价员必须能够看懂并理解一次系统图、二次原理图、平面布置图，及三者之间的相互关系。
这需要报价员平时多看多学多问。
在电器成套设备中把母线、隔离开关（高压）、刀开关（低压）、断路器（空气开关）、电压互感器、电流互感器、电力变压器、交流接触器、保护继电器（热继电器）、避雷器等组成的设备叫一次设备。
由它们按照原理关系所组成的回路称为一次回路或一次方案图。
为了使一次系统能安全可靠、稳定地运行，随时监视一次系统运行状态，同时能随时控制一次系统所必须配备许多其他电器元件及设备，如：测量仪表（电流表、电压表、功率因素表、功率表、频率表等）、控制信号元件（信号灯、按钮、万能转换开关等）、继电保护装置等。
成套开关设备基础知识培训2019年3月1、成套开关设备（或称成套电器）概念成套开关设备（成套电器）是以开关设备为主体的成套配电装置，即制造厂家根据用户对一次接线的要求，将各种一次电器元件以及控制、测量、保护等装置组装在一起而构成的成套配电装置。
成套开关设备可分为：1、低压成套开关设备2、高压开关柜3、SF封闭式组合电器（GIS）64、预装式变电站2、电力系统电力系统是将电源（或发电装置）与用电设备之间经若干输、配电环节连接起来，完成电能的传输与分配。
电力系统主要由五个部分组成：发电厂、输电线路、变电所、配电系统及用户。
由于电厂和用电负荷的分散性，需要将电厂生产的电能经升压变压器升压，再经不同电压等级的输电线送往各个负荷中心，最后经降压变压器降压才到达具体的电能用户。
即是说，发电厂和用户间需经一定的网络连接。
各个发电厂之间也需要这样的网络连接以提高供电的可靠性和经济性。
这样的网络就称为“电力网”。
2、直流电与交流电直流电（英文:Direct Current，简称DC），是指方向和时间不作周期性变化的电流，但电流大小可能不固定，而产生波形。
直流电工作的供用电系统成为直流供电系统。
交流电（英文:AlternatingCurrent，简写AC）是指大小和方向都发生周期性变化的电流，因为周期电流在一个周期内的运行平均值为零，称为交变电流或简称交流电。
交流电工作的供用电系统成为交流供电系统。
3、开关电器的作用开关电器的主要功能是接通和断开电路，主要作用有保护、控制、隔离、接地。
4、电气性能参数额定电压——电力系统或电气设备所允许的最大电压值。
我们讲的额定电压通常指设备的额定电压，是设备在规定的正常使用和性能条件下，能够连续运行的最高电压。
额定电流——在规定的正常使用条件和性能条件下，导体或设备应该能够持续承载的电流的有效值，即导体或设备允许长期通过的最大工作电流。
额定短路开断电流——在额定电压下，断路器或熔断器等具有开断短路电流能力的电器设备，能保证可靠开断的最大电流，称为额定开断电流。
成套电气设备知识汇总1、什么叫额定电压？设备所标的并与电力系统某些有关运行特性的相间电压的有效值。
2、什么叫相间额定工作电压？在规定条件下，保证电器正常工作的电压值。
3、什么叫额定绝缘电压？在规定条件下，用来度量电器及其部件的不同电位部分的绝缘强度、电器间隙和爬电距离的名义电压值，除非另有规定，此值为电器的最大额定工作电压。
4、什么叫额定电流？开关设备在规定条件下，可以长期通过的工作电流值。
5、什么叫额定工作电流？在规定条件下，保证电器正常工作的电流值。
6、什么是直流电？直流电指电流方向一定，且大小不变的电流，如干电池。
7、什么叫交流电？是指方向、大小随时间变化的电流。
8、什么叫电流？物体内的电子在电场的作用下，有规则地向一个方向移动，就形成了电流。
电流“I”表示。
电流强度在数值上等于1秒钟内通过导线截面的电量的大小，通常用安培“A”表示，A、KA、mA、uA是不同单位的表示方法。
9、什么叫电压？水要有水位才流动，与此相似，要使电荷作用有规则的移动，必须在电路两端有一个电位差，这就称为电压，用符号“U”表示，数值通常用伏特“V”表示，有V、KV、mV、uV等几个单位表示。
一个电源（发电机、电池）能够使电流持续不断沿着电路流动，就是因为它能使电路两端产生和维持电位差的能力就叫电源的电动势，用“E”表示；单位“V”，关系电流的大小，与电阻两端的电压高低成正比，与电阻的大小成反比。
10、什么是欧姆定律？R＝U/I 式中：U：电压，R：电阻，I：电流，即回路中的电压与电流的比值。
U＝I×R I＝U/R R＝U/I11、什么叫节点？三个或二个以上电路、元件的会交点叫节点。
12、什么叫支路？两个节点间的电路叫支路。
13、什么叫回路？任意一个闭合的电路叫回路。
14、什么叫主回路？开关设备中预定关合和开断电路的所有导电部分。
15、什么叫控制回路？开关设备中，除主回路外，接入开、关；合、分闸操作回路的所有导电部分。
高低压成套电气设备安装接线基础知识1. 引言高低压成套电气设备是现代工业生产中必不可少的设备之一，其安装接线是保证设备正常运行的基础。
本文将介绍高低压成套电气设备安装接线的基础知识，包括接线原则、接线方法、接线工具等内容。
2. 接线原则在进行高低压成套电气设备安装接线时，需要遵循以下原则：•安全原则：接线过程中要确保人身安全，避免触电事故的发生。
•规范原则：接线要符合国家相关标准和规范要求，确保接线质量和设备稳定性。
•可操作性原则：接线布置应合理，方便维护和操作。
•效率原则：接线布置要减少能量损耗，提高设备的效率。
3. 接线方法在高低压成套电气设备的安装接线中，常用的接线方法包括以下几种：3.1 固定接线固定接线是指将电缆或导线通过接线端子与设备的导线端子固定连接，常用于固定设备的主电源、控制信号、仪表信号等。
具体步骤如下：1.按照设备图纸或接线图确定接线端子的位置。
2.将电缆或导线剥去一定长度的绝缘层。
3.将剥去绝缘层的电缆或导线插入接线端子中。
4.用螺丝刀拧紧接线端子上的螺丝，确保电缆或导线牢固地连接在接线端子上。
3.2 插接接线插接接线是指利用插接连接器将不同设备之间的电缆或导线连接起来，常用于连接不同设备的控制信号、仪表信号等。
具体步骤如下：1.确定插接连接器的位置，并将其连接在相应的设备上。
2.将要连接的电缆或导线剥去一定长度的绝缘层。
3.将剥去绝缘层的电缆或导线插入插接连接器的插槽中。
4.检查插接连接器是否牢固地连接在设备上，确保连接质量稳定。
3.3 焊接接线焊接接线是指通过焊接将电缆或导线固定连接在设备上，常用于高温环境下的设备接线。
具体步骤如下：1.将要连接的电缆或导线剥去一定长度的绝缘层。
2.用火花机或气焊枪将导线或电缆与设备焊接处加热。
3.在加热的同时，用焊丝将焊接点熔化并固定。
4.等焊接点冷却后，检查焊接是否牢固，焊接质量是否符合要求。
4. 接线工具进行高低压成套电气设备安装接线时需要使用一些常见的工具，包括：•螺丝刀：用于拧紧接线端子上的螺丝。
电气成套设备及元件知识汇总电气成套设备和元件是电气领域中的重要组成部分。
这些设备和元件广泛用于各种电气设备中，如电机、变压器、发电机、变频器等。
本文将介绍电气成套设备和元件的常见分类、主要特点和应用范围等方面的内容。
电气成套设备的分类电气成套设备是电气工程中使用的大型设备，形式多样，主要由以下几种类型：发电机组发电机组是将各种能源（如煤、石油、核能等）转换成电能的设备，多数在火力、核电站以及大型水电站中使用。
通常由涡轮机、发电机、控制系统、电磁波消除系统等组成。
变电站变电站是电力系统中将高压电力转换为低压电力或者将低压电力升高至高压电力的重要设备。
依据其使用场所不同可以分为户外变电站、箱式变电站、室内变电站等。
电缆终端电缆终端是电缆与其他设备或电力系统之间的连接设备，以维持通电状态。
通常由接线端子、绝缘套管、屏蔽层构成，有着良好的防水性和耐腐蚀性。
开关柜开关柜是用于控制电能传输的电器设备，用于控制电气设备的通断、分合、转换、保护等功能。
分类包括低压开关柜和高压开关柜等。
电力电缆电力电缆是传输电能的一种方式，由电缆芯线、绝缘材料、外护层等部分构成。
分类包括高压电缆、中压电缆和低压电缆等。
电气元件的分类电气元件是构成各种电气设备的基本部件，分类如下：电容器电容器是一种能够存储电荷的元件，在电气设备中用于分离电路、去噪声和电源滤波等功能。
分类包括铝电解电容器、陶瓷电容器、塑料电容器等。
电阻器电阻器是一种用于抵制通过电路的电流的元件，在电路中被用于降低电平、调节电流或改变分压比例。
分类包括普通电阻器、可调电阻器和发热电阻器等。
电感器电感器是一种能够存储电磁场能量的元件，常用于电路的滤波电感、扼流圈和谐振等功能。
分类包括铁氧体电感器、蓝牙电感器、微型电感器等。
二极管二极管是一种半导体元件，具有单向导电特性，广泛应用于整流、检波、波形削弱和电压调节等领域。
分类包括普通二极管、肖特基二极管和Zener二极管等。
成套开关设备基础知识培训2019年3月1、成套开关设备（或称成套电器）概念成套开关设备（成套电器）是以开关设备为主体的成套配电装置，即制造厂家根据用户对一次接线的要求，将各种一次电器元件以及控制、测量、保护等装置组装在一起而构成的成套配电装置。
成套开关设备可分为：1、低压成套开关设备2、高压开关柜封闭式组合电器（GIS）3、SF64、预装式变电站2、电力系统电力系统是将电源（或发电装置）与用电设备之间经若干输、配电环节连接起来，完成电能的传输与分配。
电力系统主要由五个部分组成：发电厂、输电线路、变电所、配电系统及用户。
由于电厂和用电负荷的分散性，需要将电厂生产的电能经升压变压器升压，再经不同电压等级的输电线送往各个负荷中心，最后经降压变压器降压才到达具体的电能用户。
即是说，发电厂和用户间需经一定的网络连接。
各个发电厂之间也需要这样的网络连接以提高供电的可靠性和经济性。
这样的网络就称为"电力网”。
2、直流电与交流电直流电（英文:Direct Current，简称DC），是指向和时间不作期性变化的电流，但电流大小可能不固定，而产生波形。
直流电工作的供用电系统成为直流供电系统。
交流电（英文:AlternatingCurrent，简写AC）是指大小和向都发生期性变化的电流，因为期电流在一个期的运行平均值为零，称为交变电流或简称交流电。
交流电工作的供用电系统成为交流供电系统。
3、开关电器的作用开关电器的主要功能是接通和断开电路，主要作用有保护、控制、隔离、接地。
4、电气性能参数额定电压——电力系统或电气设备所允的最大电压值。
我们讲的额定电压通常指设备的额定电压，是设备在规定的正常使用和性能条件下，能够连续运行的最高电压。
额定电流——在规定的正常使用条件和性能条件下，导体或设备应该能够持续承载的电流的有效值，即导体或设备允长期通过的最大工作电流。
额定短路开断电流——在额定电压下，断路器或熔断器等具有开断短路电流能力的电器设备，能保证可靠开断的最大电流，称为额定开断电流。
成套设备基础知识：成套电气设备基础知识----专业篇成套安装接线基础知识培训教材成套安装接线基础知识作为一个从事成套电气设备行业的员工：要做好本职工作，他必须要掌握有关成套电器设备在用电配电系统中起的作用。
同时懂得一些技术知识及最基本的装配、接线技能要求，做到安全生产、文明生产。
要学会看懂、领会有关的图纸。
图纸是工程技术界的共同语言，设计部门用图纸表达设计思想意图；生产部门用图纸指导加工与制造；使用部门用图纸指导使用、维修和管理；施工部门用图纸编制施工计划、准备材料组织施工等。
从事成套设备行业的员工要想做好本职工作，就必需要树立文明生产的观念。
在日常生产过程中处处以有关工艺要求来提高质量意识，明确质量就是企业的生命的重要性，要讲究工作效益，创造一个良好的工作环境，有了一个舒畅的工作环境，才能更好地提高工作效益，也就是要处处注意周围的环境卫生，同时在日常的工作中，同事之间要互相配合、互相尊重、互相关照；在技术方面要相互交流经验，不断完善自己，养成对完工工作任务做到自检、互检、后报检的良好工作习惯，来确保质量，为企业创造更好的效益。
要想做好本职工作：（1）每个员工必须做到应该知道什么？熟悉什么？能看懂什么？就成套电器产品而言，每个员工应该知道产品的结构形式、用途；应该熟悉产品的性能、内部的结构、主要的技术参数；应该看懂系统图（一次方案图）、平面布臵图、原理图、二次接线安装图。
（2）每位员工必须知道什么是三按生产：按图纸生产；按工艺生产；按技术规范生产。
质量管理方面“五不”，①材料不合格不投料；②上道工序不合格不流入下道工序；③零件、元器件不合格不装配；④装配不合格不检验；⑤检验不合格不出厂。
在日常工作中要有一个比较合理的、完整的装配接线计划。
电力的生产、输送、分配和使用，需大量的各种类型的电器设备，以构成电力发、输、配的主系统。
这些设备主要是指发电机、变压器、隔离开关、断路器、电压互感器、电流互感器、电力电容器、避雷器、电缆、母线等。
学习资料电气元件装配工艺1.成套电气开关设备不同极性的裸露带电导体及它们与金属外壳间的电气间隙、爬电距离、隔离距离不应小于下表规定。
电气间隙、爬电距离和隔离距离3.螺栓紧固时应对称进行, 用力要均匀, 不宜用力过大以防母线变形引起外翘致使接触不良, 但必须连接紧密, 牢固可靠。
尽可能使用力矩扳手, 其紧固力矩值应符合下表规定。
螺栓规格力矩值〔N*M〕螺栓规格力矩值〔N*M〕M8 9～11 M14 51～61M10 18～23 M16 79～98M12 31～39 M18 98～127紧固后的螺栓长度宜露出螺母平面2-3扣, 不得低于或者高出螺母平面太多。
螺栓规格必须一致。
对于元器件的安装孔, 均按元器件规定的螺栓规格、数量安装紧固, 不得遗漏, 安装元器件电器梁上的安装孔允许大于元器件安装螺栓直经 2 mm 。
紧固时应选择适当的工具, 不得破坏被覆层。
母线连接处弯曲局部的距离不得不小于20毫米4.铜母线与电器元件连接时素养线与电器元件出线端的根部应有不小于5毫米的空出地位, 并应保证母线与电器元件的实际接触面积不小于母线面积的倍。
>5母线电器元件接线端5.当悬挂线束未固定长度超过300mm时, 应固定导线。
(如达不到表2规定距离要求时, 过门转角等处间距应缩短)表2 线束与一次母线间的距离额定电压(kV) 3 6 10 35距离(mm) 15 75 100 125 300 二次回路有大线连接时, 导线选择按串联回路中电器元件的最小额定电流(熔断器中的熔丝和热元件除外)选择导线截面。
此截面的导线长期使用电流不得小于串联回路中电器元件的最小额定电流, 常用大线选择见表3。
表3 常用导线的载流量6.运行需要操作的电器元件, 安装的高度不得高于1900 mm 、不得低于400mm ；用于紧急动作的元件安装高度不得高于1600 mm 、不得低于800 mm ；运行中需要观察的仪表、仪器, 安装高度不得高于2000 mm 。
电气成套设备基础知识
一．电压等级
在我国电力系统中，把标称电压1kV 及以下的交流电压等级定义为低压，把标称电压1kV 以上、330kV 以下的交流电压等级定义为高压，把标称电压330 kV 及以上、1000 kV 以下的交流电压等级定义为超高压，把标称电压1000 kV 及以上的交流电压等级定义为特高压，通常还有一个“中压”的名称，我国国家电网公司(SG)的规范性文件中把 1 kV 以上至20 kV 的电压等级称为中压我公司产品涉及的电压等级为10KV 及以下：10KV ，6KV ，3KV ，1KV ，400KV
常用的高压是10KV(12KV) ，低压是380V(400V)
注：12kV 是开关柜的额定电压,代表它的绝缘水平,10kV 是该设备运行系统的电压，我们可
以理解为是一个意思。
目前国内各地采用的电压系统有所不同：
城网电压等级及特点
西北地区：330kV —110kV —10kV —380V
东北地区：220kV —66kV —10kV —380V
上海、天津：220kV —35kV —10kV —380V
苏州工业园：220kV —110kV —20kV —380V
全国其它地区：220kV —110kV —10kV —380V
农网电压等级
110kV —35kV —10kV —380V
机车网电压等级
110kV —27.5kV( 或55kV)
强电-弱电
以人体的安全电压来划分。
人体安全电压是36V,安全电流是10mA
注：目前国内正在试用24KV （20KV) 电网电压，优势：比10KV 电网配电容量大，传输能力提高，比35KV 电网造价低，占地少
二．我公司主要产品
箱式变电站：YB-12/630
开闭站：YXZ-12
高压成套产品：
1）U G550(UniGear550)铠装式金属封闭开关设备2）K YN28A-12 铠装移开式金属封闭开关设备3）H XGN2 箱式交流金属封闭环网开关设备
4）G GX2-10(XGN66-10) 型高压固定式开关柜5）X GN2-12 箱型固定式金属封闭开关设备
6）H DF10- 高压电缆分支箱
低压成套产品：
1）西门子8PT－系列低压开关柜
2）MNS 低压抽出式开关柜
3）GCS 低压抽出式开关柜
4）GCS 低压抽出式开关柜
5）GGD 低压开关柜
6）XL-21 动力箱
7）MJJ 计量箱（沈阳局对计量箱厂家有要求）8）XRM 配电箱
9）PZ30 配电箱
10）CCKX 系列空气绝缘母线槽
11）CFW 系列通用型密集绝缘母线槽
12）电缆桥架
13）模拟屏
14）直流屏
三、产品资质
高压产品：型式试验报告
低压产品：3C 报告（国家强制性认证）
矿用设备资质：矿用设备合格证
四、高压柜的分类
按结构形式分：固定式、移开式
按绝缘方式分：空气绝缘（AIS）、气体绝缘（GIS）、复合绝缘
五、常用低压柜的区别
GCS,GCK,MNS,GGD 开关柜区别
GGD 是固定柜,GCK,GCS,MNS 是抽屉柜.
GCK 柜和GCS,MNS 柜抽屉推进机构不同;
GCS 柜标准单元高度160mm*11 可做1/2 单元最多22 回路
MNS 柜标准单元高度200mm*9 可做1/4 单元最多36 回路
六、UG550(UniGear550) 铠装式金属封闭开关设备的产品优势
1. 小型化更好的适应目前变电站小型化集成化的发展趋势
2. 安全性柜内核心元件均采用ABB 产品，保证了产品整体的安全性
3. 内部元件的技术含量更高。
例如：专利技术的接地开关ST1-UG 采用垂直式的运动方式，电流互感器CT 可采用环形结构，高压绝缘套管采用进口产品等4．我公司为ABB 在沈阳的唯一一家授权合作生产厂
注：目前针对550 小型柜的竞争厂家：沈阳春兴，沈阳飞驰
七、高压开关柜五防要求
五防的具体内容
1. 防止带负荷分合一次隔离开关（或一次隔离触头）
2. 防止误分误合断路器
3. 防止带电挂接地线（或合接地开关）
4. 防止挂接地线时送电（或防止接地开关合闸时送电）
5. 防止误入高压带电间
隔八、设备的防护等级（见附表）
九、一种前景较广的新型材料：铜铝复合排
十、根据沈阳局具体情况及我公司涉及的产品，我们常用的用一次方案：
供电系统：外部电源引入----10KV 开关柜----变压器（10KV/0.4KV ）----0.4KV 低压开关柜----用电设备（工厂类）/三箱---- 终端用电设备
所用设备：开闭站或台变或柱上开关-----10KV 箱式变电站或10KV 变电所1．10KV 开关柜具体方案
单进线系统（一路电源进线）：
电源进线柜+电源计量柜+电源受电柜+所用变柜+馈出柜
注：此方案为4+N 方案，N 指10KV 馈出柜数量，一般指变压器，工厂内还可
能指其它负载。
双进线系统（两路电源进线）：
主电源进线柜+主电源计量柜+主电源受电柜+备用电源进线柜+备用电源计量柜+备用电源受电柜+所用变柜+馈出柜
注：此方案为7+N 方案，N 指10KV 馈出柜数量，一般指变压器，工厂内还可
能指其它负载。
2．0.4KV 开关柜方案
电源进线柜+无功补偿控制柜（电容柜）+馈出柜
注：此方案为2+N 方案，N 为馈出柜数量，由现场实际需要确定
主电源进线柜+备用电源进线柜+母联柜+主电源无功补偿控制柜（电容柜）+备用电源无功补偿控制柜（电容柜）+馈出柜
注：此方案为5+N 方案，N 为馈出柜数量，由现场实际需要确定
十一、主要电气元件
高压柜内主要元件：开关，综和保护（微机保护）/继电器（继电保护），电流互感器，仪表，避雷器，接地开关等
1. 真空断路器分为：封闭绝缘式和固封极柱式，固封极柱式价格高
ABB 的VD4 系列，施耐德的EV12，
国产常用型号VS1 常州森源，施耐德宝光（我公司常用）
2. 综合保护：我公司常用深圳中电，许继等产
品注：同一公司的不同系列产品差价会很大
3. 互感器：电流互感器CT，电压互感器PT
大连第一互感器，大连第二互感器，辽西互感器等
注：大一互，大二互价格相对较高
4. 变压器：干式变压器SCB 系列（用于变电站内），油浸式变压器S11 系列（用于箱变内）
海南金盘，沈阳非晶合金等
低压柜/箱内常用元件：断路器，接触器，继电器，电流互感器，仪表，火灾报
警装置，应急电源等
注：元件间的联系：电流互感器取样------仪表取样显示数值 ------- 综保取样判定是否有故障----- 断路器接收综保动作指令。
（低压框架开关内有基本保护功能，所
以一般低压柜不选用综保保护）
十二、生产主要流程
技术设计，元件采购，壳体钣金加工，壳体静电喷涂，壳体组装，一次元件装配，
一次线制作，二次元件装配，二次配线，出厂检验，出厂发货
注：静电喷涂是利用高压静电电场使带负电的涂料微粒沿着电场相反的方向定向
运动，并将涂料微粒吸附在工件表面的一种喷涂方法。
是粉末涂装中目前发展最
快的一种重要施工工艺。
典型的粉末静电喷涂工艺流程如下：上件→ 脱脂→清洗→去锈→清洗→磷化→清洗→钝化→粉末静电喷涂→固化→冷却→下件（喷涂厚度：一般在50微米-120微米之间）
十三、生产周期
高压柜
低压柜
箱式变电站
注：供货期主要受柜内元件的采购周期决定，目前一般的国产元件货期是10 天，进口元件货期是15 天，（部分进口元件货期可能长达 2 个月）。
