某喷涂公司喷涂废水处理设计方案某喷涂公司喷涂废水处理工程设计方案3吨/日废水×××××××涂装设备有限公司二00六年月喷涂废水处理工程设计方案设计方案目录第一章概述 3一、项目概述 3二、设计原则 3三、设计依据 3四、设计范围 4五、设计水量、水质及治理目标 4 第二章工艺设计 5一、工艺选择 5二、工艺流程 5三、工艺特点 6四、主要设计参数 6五、构筑物设备清单7 第三章土建设计8一、土建设计原则8二、土建工程结构类型设计8三、建构筑物设计要点9四、总平面布置9五、新建构筑物一览表9第四章配电及自动控制9一、设计范围9××××××涂装设备有限公司第1页喷涂废水处理工程设计方案设计方案二、电源要求9三、电缆及敷设10四、用电负荷表10第五章运行成本10第六章保修期与售后服务10第七章工程估算11一、土建部分估算11二、工艺及电气设备及材料估算11三、总估算 12××××××涂装设备有限公司第2页喷涂废水处理工程设计方案设计方案第一章概述一、项目概述某喷涂有限公司位于。
该公司主要从事对塑料半成品的表面喷涂处理，该公司的喷涂生产车间每天排放3吨的喷涂废水。
喷涂废水主要含酮类，醇类，苯，若不经过处理后排放会对其周围环境带来不良影响。
该公司领导为了执行国家及省、市有关环保规定，促进经济建设与环境保护协调发展，拟对该喷涂废水进行治理。
受该公司委托，我公司现编制该公司废水治理设施工程方案。
二、设计原则●严格执行国家和地方有关环境保护的各项规定,确保各项出水指标达到国家及地方有关污染物排放标准。
●采用目前成熟、实用的处理工艺，稳定可靠地达到治理目标。
●在上述要求前提下，达到操作管理方便、工程费用省、运行成本低等目的。
三、设计依据●《中华人民共和国环境保护法》(1989年12月)●《中华人民共和国水污染防治法》(1984年5月)●《污水综合排放标准》(GB8978-96)●《室外排水设计规范》GBJ14-87(1997年版)●广东省地方标准《水污染物排放限值》(DB44/26-2001)第二时段一级标准××××××涂装设备有限公司第3页喷涂废水处理工程设计方案设计方案四、设计范围本设计包括废水处理站场地范围内的工艺安装、基础以上的土建、电气及自控等所有内容，以及废水处理站内的管道安装。
涂装车间废水处理方案一、涂装车间废水的“小脾气”涂装车间废水啊，那可是个麻烦事儿。
它里面啥都有，漆渣子、有机溶剂、重金属离子之类的脏东西。
就像个大杂烩，又脏又乱还不好处理，要是直接排出去，那环境得跟它急眼，咱们也得吃不了兜着走。
二、废水处理的“战斗计划”# （一）预处理。
1. 格栅拦截。
在废水进入处理系统的最前端，得设置个格栅，就像个大筛子一样。
那些大块的漆渣啊、杂物啊，想跟着废水混进去，没门儿！格栅就把它们统统拦住，这就好比是在城门口设了个守卫，把那些不三不四的家伙都挡在外面。
2. 调节pH值。
涂装废水的pH值有时候就像个调皮的孩子，一会儿高一会儿低。
咱们得用酸碱调节剂把它的pH值调整到合适的范围，大概在7 9之间就比较舒服了。
这就像是给废水做个“情绪调节”，让它稳定下来，这样后面的处理过程才能顺利进行。
3. 混凝沉淀。
往废水里加点混凝剂，这就像是给废水中的小颗粒们施了魔法。
混凝剂会让那些悬浮的小颗粒、胶体之类的东西抱成团，然后慢慢沉下去。
就像一群调皮的小鬼，被我们用魔法哄着乖乖听话，聚集在一起，最后沉淀到水底。
沉淀后的污泥得定期清理出来，可不能让它在里面捣乱。
# （二）生物处理。
1. 活性污泥法。
经过预处理后的废水就来到了活性污泥的“地盘”。
活性污泥里住着好多好多微生物小居民，它们可都是分解污染物的小能手。
废水就像它们的食物，微生物们把废水中的有机物一点点分解掉，就像一群小蚂蚁啃骨头一样，慢慢地把废水里的脏东西转化成二氧化碳、水和一些无害的物质。
不过呢，要照顾好这些微生物小居民可不容易，得给它们合适的温度、氧气和营养物质，就像照顾小宠物一样细心。
2. 生物膜法（可选）如果觉得活性污泥法有点麻烦，还有生物膜法这个“备胎”。
在生物膜法里，微生物们住在一些特制的填料上，就像住在小房子里一样。
废水从这些填料中间流过的时候，微生物就伸出它们的“小爪子”（酶）把污染物抓住，然后分解掉。
生物膜法就像是一个微生物公寓，每个微生物都有自己的小窝，它们在里面安居乐业，同时还把废水处理得干干净净。

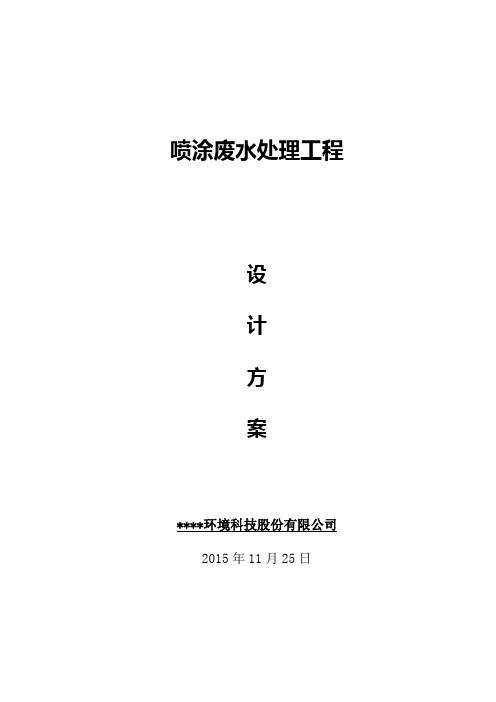

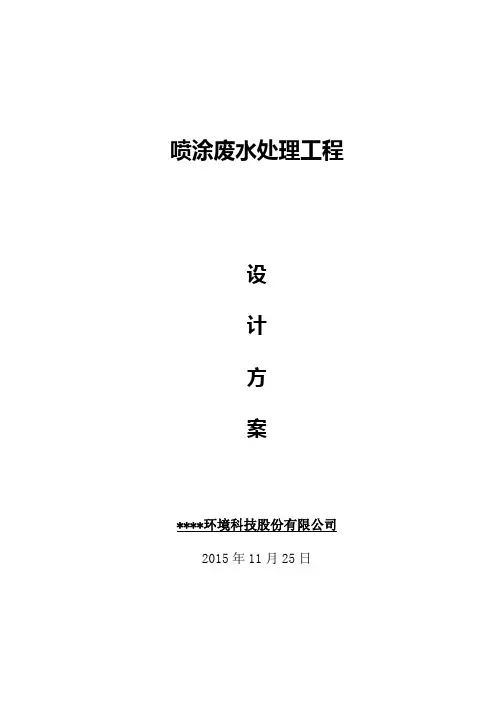

喷涂废水处理工程设计方案****环境科技股份有限公司2015年11月25日目录技术方案设计说明1．废水总设计连续处理水量为85m3/d，2．设计标准：《污水排入城镇下水道水质标准》(CJ343-2010)A级排放标准，其中-N：45mg/lCODcr:500mg/l， SS:400mg/l，NH33．主导工艺:分质物化预处理→综合调节→絮凝气浮→砂滤→炭滤→排入城镇下水道。
工艺特点：（1）脱脂废水先加酸乳化隔油预处理再排入综合调节池连续处理；（2）喷漆废水先絮凝沉淀预处理再排入综合调节池连续处理；（3）分质预处理，技术经济性价比高，系统运行费用低，稳定性好，处理效果佳。
4．系统设计：充分考虑现场布局的前提下，系统优先选用成熟工艺、操作简单方便，降低项目工程造价。
5．本工程污水总造价：万元人民币（不包括土建）。
6．平均吨水运行费用：元/吨污水。
7．污水站占地面积：84m2，地下式。
第一章项目概况项目概况略废水水量及水质在自然界中，大多数有机物可通过生化、理化反应得到分解，但分解过程有易有难，它与废水的水质特性有至关重要的关系。
制定一个合理、经济、实用的设计方案，首先应从认识废水的水量与水质开始。
废水来源废水来源于几个部分：A、脱脂废水：每月排一次，一次排放28m3。
（一般月底或月初排放，一次性排放）B、前泳线水：每周排放一次，一次排放85m3。
（一般周末一次性排放）C、喷漆废水：每年排2-3次，一次排放100m3。
（根据厂内生产情况不定期排放）D、表调水：生产12小时，连续排放70m3。
水量分析根据资料提供为依据，本项目脱脂废水与喷漆废水间歇预处理，预处理废水与前泳线水、表调水等排入综合调节池进行连续废水处理。
间歇处理：脱脂废水处理量28m3/月，设计处理能力1m3/h。
喷漆废水处理量100m3/次，设计处理能力1m3/h。
连续处理：连续处理废水处理量平均85m3/d，设计处理能力7m3/h，12h连续处理。
喷漆废水处理方案喷漆废水处理是指对喷漆过程中产生的废水进行处理，以达到环境排放标准的要求。
喷漆废水处理是一个重要的环境保护措施，能够有效减少废水对环境的污染，保护生态环境的可持续发展。
实施背景：随着社会经济的不断发展，喷漆行业得到了迅速的发展，但同时也带来了喷漆废水的增加。
喷漆废水中含有大量的有机物和重金属离子，对环境造成严重的污染。
为了保护环境、维护生态平衡，喷漆废水处理成为必要的措施。
工作原理：喷漆废水处理的工作原理主要包括物理处理和化学处理两个方面。
物理处理主要是通过沉淀、过滤等方法将废水中的悬浮物和颗粒物去除；化学处理则是通过添加药剂，使废水中的有机物和重金属离子发生化学反应，转化为无害物质或沉淀下来。
实施计划步骤：1.调查研究：对喷漆废水的性质、成分进行调查研究，了解其污染程度和处理要求。
2.设计方案：根据喷漆废水的特点，设计合理的处理方案，包括物理处理和化学处理的具体步骤和工艺参数。
3.设备采购：购买适用于喷漆废水处理的设备和药剂，确保处理过程的顺利进行。
4.实施操作：按照设计方案，进行废水的物理处理和化学处理，确保废水达到排放标准。
5.监测评估：对处理后的废水进行监测评估，确保处理效果符合要求。
6.完善管理：建立健全的废水处理管理制度，加强对废水处理过程的监督和管理。
适用范围：喷漆废水处理适用于各种喷漆行业，包括汽车喷漆、家具喷漆、建筑喷漆等。
无论是大型工厂还是小作坊，都可以通过喷漆废水处理来减少废水对环境的污染。
创新要点：1.采用先进的物理处理和化学处理技术，提高废水处理效率和处理效果。
2.结合实际情况，设计灵活的处理方案，以适应不同喷漆行业的废水处理需求。
3.引入自动化控制技术，提高处理过程的稳定性和可控性。
预期效果：通过喷漆废水处理，可以有效去除废水中的悬浮物和颗粒物，降低有机物和重金属离子的浓度，使废水达到环境排放标准的要求。
预期效果包括减少废水对环境的污染，改善周边环境质量，提高企业形象和竞争力。
技术文件：WS16042150T/D喷涂废水处理一体化设备设计方案北京鼎清环保工程有限公司2016年04月中国北京目录1. 工程概况 (3)2. 艺设计参数 (3)3. 设计原则及设计依据 (4)4. 污水处理工艺 (6)5. 构筑物及设备设计 (7)构筑物部分 (7)设备材料表 (7)6. 自控及仪表设计 (10)7. 电气设计 (12)8. 安全、环保和节能 (13)9. 维护管理 (14)10. 运行成本分析 (14)11. 投资估算 (15)12. 初设图纸 (15)13. 人员培训 (16)14. 售后服务承诺及服务体系 (19)第一章项目设计1.工程概况本项目为汽车4S店，其废水由喷涂废水、车辆维修冲洗废水、餐厅废水、生活污水等组成。
喷涂废水是在喷漆处理工序中产生的一种工业废水，其中含有大量的悬浮物、难降解有机物。
喷涂中产生大量的漆雾和有机溶剂，如苯、甲苯、二甲苯、乙酸乙酯、丙酮等，这部分溶剂转移到水中，在水循环使用中，污染物浓度越来越高，必须排放时，产水喷涂废水。
2.艺设计参数废水组成喷涂废水；冲厕等生活污水：经过化粪池处理；餐厅废水：经过隔油池处理；雨水：设置超越管，雨水水量大时，直接超越排入雨水管网；设计规模设计污水处理水量50m3/d.设计进水水质参考国家设计规范及结合我公司以往的污水处理工程设计经验，设计时考虑一定的变化系数，进水水质设计值如下：水质参数CODcr BOD5SS油PH值(mg/l)1500～2500500～800150～50015～507~8设计出水水质出水水质满足：《污水综合排放标准》 GB8978-1996中一级排放标准。
水质参数CODcr BOD5SS值(mg/l)10030703.设计原则及设计依据3.1设计原则1)贯彻执行国家关于环境保护的政策，按照国家颁布的有关法规规范及标准进行编制；2)污水处理系统一方面应体现环保理念；另一方面是污水处理系统的先进性。
喷漆废水处理工程设计方案目录一、概况 (3)二、工程设计依据 (3)三、设计原则 (3)四、废水量及设计要求 (3)五、工艺流程 (4)1、工艺流程 (4)2、工艺说明 (4)六、主要构筑物 (5)七、构筑物表 (7)八、设备及材料 (7)九、主要经济技术指标 (8)十、质量保证体系 (8)十一、需厂方配合部分 (8)十二、服务承诺 (8)一、概况位于XX市宝安区公明石观工业区，主要从事碳纤维丝复合材料等自行车架的生产和加工，在其生产的过程中产生一定量的喷漆、研磨废水，其废水含有一定量的杂质、有机物。
此类废水采用物化和生化相结合的方法能达到很好的处理效果。
新厂废水日产生量为30m3，为保护周围环境，我司本着认真负责、多快好省的态度对其废水处理工程进行设计。
二、工程设计依据1、厂方提供的废水资料2、《环境工程手册》3、《给排水设计手册》4、《工业废水处理技术手册》三、设计原则1、严格遵守国家、广东省及XX市的环保法规，认真执行有关规范。
2、选择处理效果好、动力消耗低、运行稳定、管理方便的处理工艺。
3、主要处理设备应选用高效、能耗低、运行稳定、低噪声的设备。
4、采用自动化的控制系统，降低操作人员的操作强度和主观人为误差。
四、废水量及设计要求厂方产生废水量约为30m3/d；本工艺设计处理流量为2m3/h，每天处理15h，废水经过处理后出水水质达到二级排放标准。
废水进水污染物指标及排放标准如下(mg/L)：五 、工艺流程1、工艺流程2、工艺说明废水先进入沉砂池,再进入调节池，经调节水质水量后，经泵泵入兼性厌氧池,进行厌氧水解酸化,后废水自流入接触氧化池,进行好氧处理,有机物经过好氧菌分解而除去,出水进入混凝反应池,在絮凝剂、助凝剂的作用下进行絮凝反应，形成的絮凝体在斜管沉淀池中进行固液分离，上清液排入清水池，出水回用或排放，沉淀池中产生的污泥排入污泥池进行浓缩后，回用或排放废水用泥浆泵泵至压滤机进行脱水，清水回流至调节池,泥饼外运处置。
喷涂废水处理方案概述：废水处理是环保工程中非常重要的一个环节。
喷涂废水是指在喷涂过程中所产生的废水，它会带有涂料成份、溶剂等有害物质。
因此，对于喷涂废水的处理非常关键，需要采取科学有效的处理方案来实现废水的净化和回收利用。
本文将介绍一种常见的喷涂废水处理方案，包括废水预处理、物理处理、化学处理和生物处理。
一、废水预处理：废水预处理是喷涂废水处理的第一步，旨在去除废水中的杂质和固体颗粒物。
常见的废水预处理方法包括沉淀、搅拌、过滤等。
沉淀是通过重力作用使悬浮在废水中的固体颗粒物沉淀到容器底部，然后将上清液体抽出。
搅拌则是通过搅拌器将废水中的颗粒物悬浮在液体中，然后通过沉淀和过滤将悬浮物去除。
过滤是通过过滤器将废水中的固体颗粒物截留下来，使清洁的水通过过滤层。
二、物理处理：物理处理是进一步去除废水中的悬浮物和溶解性有机物的过程。
常见的物理处理方法包括沉淀池、配重沉降器、过滤等。
沉淀池是通过沉淀作用将废水中的悬浮物沉淀至底部，然后将清洁的上清液体排出。
配重沉降器则是通过增加悬浮物的重量使其快速沉降，然后将上清液体抽出。
过滤是通过过滤器将废水中的悬浮物和溶解性有机物截留下来，使清洁的水通过过滤层。
三、化学处理：化学处理是通过添加化学药剂来对废水进行处理和净化。
常见的化学处理方法包括中和、氧化、沉淀等。
中和是指将废水中的酸碱度调节至中性，常用的药剂有石灰。
氧化是指通过添加氧化剂将废水中的有害物质氧化为无害物质，常用的氧化剂有过氧化氢。
沉淀是通过添加沉淀剂使废水中的溶解性物质迅速沉淀至底部，然后将上清液体排出。
四、生物处理：生物处理是利用微生物来降解和去除废水中的有机物质的过程。
常见的生物处理方法包括活性污泥法、生物膜法等。
活性污泥法是将废水与活性污泥搅拌在一起，微生物通过降解有机物质来生长繁殖，最终达到去除有机物质的目的。
生物膜法是将废水经过氧化池获得一定程度的氧化后，通过在填料、滤料等载体上生长的生物膜去除有机物质。
目录涂装生产线循环水在使用过程中含有大量漆渣，循环水池过一段时间就需要清理，费时费力，还浪费水资源，同时也增加的废水处理的难度和成本。
所以公司决定筹建一套水处理系统，使循环水中的漆渣能得到有效分离，循环水能不必时常更换，达到真正循环使用的目的。
根据建设方提供的水质水量和处理要求，特制订废水处理初步设计方案如下，请建设方审阅。
根据建设方提供的资料分析，循环水循环量为 1000m3/h，主要用于喷漆室的水幕除尘用，因此水中含有大量的油漆成份，为了使水达到循环使用的目的，厂方在水中加了絮凝剂，导致大量的漆渣淤积于循环水池的底部，必须定期清池，影响生产。
通过对现场水质水量的试验，絮凝剂的效果是明显，离心分离对絮凝物分离效果良好，考虑在循环池污泥量较大时进行离心分离处理。
根据以上分析，我们确定采用离心分离的方法，离心机可以对~3mm 范围固相颗粒的悬浮液进行澄清、脱水，是较为先进的固液分离装置，且可以连续进水，连续出水，连续出泥。
开机和关机 时对设备进行清洗，可避免阻塞的问题。
具体处理工艺见工艺流程框图：喷漆室絮凝剂絮凝反应池 不锈钢格网 循环水池漆渣外运为了解决循环水池中加药后积泥的问题，我们在水池内设置了推流式潜水搅拌机，将底部污泥都推向离心机进料泵一端，从而 解决低部积泥问题，减少清池工作。
1、潜水搅拌型 号： QJB4/6功 率： 4kw数 量： 2 台供 货 商：南京新中德离心机泵 泵2、污水泵型号： KD5052流量： 500L/min扬程： 26m功率： 5P数量： 1 台供货商：三川宏3、电磁流量计型号： LD-50A量程： 0-50m3/h数量： 1 台供货商：上海肯特4、离心机型号： LW355处理能力： 3-10m3/h功率： 22kw数量： 1 台供货商：无锡本工程总功率配置为 50kw (含照明 1kw)，设配电柜，动力电缆从变电站采用三相四线制地埋引到控制电柜一次侧。
配电柜到各控制点电柜及控制电缆采用 KVV 系列控制电缆，配电柜、控制电柜及电器设备有效接地。
喷漆废水处理设计方案
喷漆废水是指喷漆过程中产生的废水。
喷漆废水中含有大量的有机物和溶解的颜料等物质，如果直接排放到环境中会对水体和土壤造成污染。
因此，需要设计一套喷漆废水处理系统，将废水进行处理后达到环境排放标准。
喷漆废水处理系统设计方案如下：
1. 废水收集和调节池：将喷漆过程中产生的废水收集到一个调节池中，并加入适量的中和剂，以稳定废水的酸碱度。
2. 净化系统：采用活性炭吸附、生物法及深度过滤等组合工艺进行净化处理。
(1) 活性炭吸附：将废水通过活性炭床进行吸附处理，去除废水中的有机物、重金属离子等污染物。
(2) 生物法：将经过活性炭吸附后的废水进一步处理，通过生物法去除废水中的可溶性有机物。
在生物池中，投加适合的微生物菌剂，利用微生物对废水中的有机物进行降解和氧化。
(3) 深度过滤：经过生物法处理后的废水，进入深度过滤系统，通过多介质过滤床，去除废水中的悬浮物和微小颗粒。
3. 杀菌消毒系统：经过净化处理后的废水进入杀菌消毒系统，使用紫外线杀菌器对废水中的微生物进行彻底杀灭，确保废水的安全排放。
4. 余热回收系统：在喷漆过程中产生的废水中含有一定的热能，可以通过余热回收系统将废水余热回收利用，用于加热水源或其他用途，实现能源的节约和综合利用。
5. 排放系统：经过处理后的废水达到环境排放标准后，可以通过管道直接排放到排污口，或者进一步利用于冲洗、喷灌等水资源的再利用。
以上设计方案考虑到喷漆废水的特点及其对环境的影响，通过适当的工艺组合来去除废水中的污染物，并将处理后的废水达到环境排放标准。
同时，还考虑了能源的回收利用和水资源的再利用，实现了废水处理的综合利用。
喷涂废水处理方案HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】技术文件：WS16042150T/D喷涂废水处理一体化设备设计方案北京鼎清环保工程有限公司2016年04月中国北京目录1. 工程概况 (3)2. 艺设计参数 (3)3. 设计原则及设计依据 (4)4. 污水处理工艺 (6)5. 构筑物及设备设计 (7)5.1 构筑物部分 (7)5.2 设备材料表 (7)6. 自控及仪表设计 (10)7. 电气设计 (12)8. 安全、环保和节能 (13)9. 维护管理 (14)10. 运行成本分析 (14)11. 投资估算 (15)12. 初设图纸 (15)13. 人员培训 (16)14. 售后服务承诺及服务体系 (19)第一章项目设计1.工程概况本项目为汽车4S店，其废水由喷涂废水、车辆维修冲洗废水、餐厅废水、生活污水等组成。
喷涂废水是在喷漆处理工序中产生的一种工业废水，其中含有大量的悬浮物、难降解有机物。
喷涂中产生大量的漆雾和有机溶剂，如苯、甲苯、二甲苯、乙酸乙酯、丙酮等，这部分溶剂转移到水中，在水循环使用中，污染物浓度越来越高，必须排放时，产水喷涂废水。
2.艺设计参数废水组成喷涂废水；冲厕等生活污水：经过化粪池处理；餐厅废水：经过隔油池处理；雨水：设置超越管，雨水水量大时，直接超越排入雨水管网；设计规模设计污水处理水量50m3/d.设计进水水质参考国家设计规范及结合我公司以往的污水处理工程设计经验，设计时考虑一定的变化系数，进水水质设计值如下：SS油PH 水质参数CODcr BOD51500～500～800150～50015～507~8值(mg/l)2500设计出水水质出水水质满足：《污水综合排放标准》 GB8978-1996中一级排放标准。
SS水质参数CODcr BOD5值(mg/l)10030703.设计原则及设计依据3.1设计原则1)贯彻执行国家关于环境保护的政策，按照国家颁布的有关法规规范及标准进行编制；2)污水处理系统一方面应体现环保理念；另一方面是污水处理系统的先进性。
所使用的工艺和技术应在未来十年内不会被淘汰，避免重复改造。
因此在选择中水处理工艺上应首先考虑设备和技术的先进性。
3)由于污水处理系统关系到周围人们的安全问题，因此污水处理出水水质不能存在任何问题，如果出现水质超标，其影响面很大，是关系到大量人群身体健康的安全性问题。
因此，本项目推荐使用的处理技术和处理系统具有高品质的出水和安全保障措施；4)根据设计进水水质和排放标准的要求，污水处理工艺选用技术先进，处理效果好，操作管理简单，运行稳定可靠，占地面积少，工程投资省和运行费用低的方案；5)选用国内先进，性能可靠，运行管理方便，节能的设备，确保污水处理系统运行的可靠性和有效性，提高检测水平，减少维护工作量，减轻工人的劳动强度；6)采用现代化管理模式，系统分散控制，集中管理，减少人员编制；7)妥善处理污水处理过程中产生的栅渣、沉砂和污泥，避免对环境造成二次污染。
3.2设计依据1）设计院提供的技术资料1）《城镇污水处理厂污染物排放标准》 (GB18918-2002)2）《污水综合排放标准》 (GB8978-1996)2）《室外排水设计规范》GB50101-20053）《建筑给水排水设计规范》GBJ15-20084）《地下工程防水技术规范》GBJ500037-19965）《给水排水工程构筑物结构设计规范》（GB50069－2002）6）《给水排水工程钢筋混凝土水池结构设计规程》（CEC138:2002）7）《工业建筑防腐蚀设计规范》GB50046-19928）《建筑设计防火规范》GBJ16-19879）《建筑地面设规范计》GBJ50037-9610）《工业管道工程及验收规范》GBJ235-8211）《机械设备安装工程施工及验收规范》（T）231(五)-7812）《低压配电设计规范》GB50054-199513）《供电系统设计规范》GB50052-1995我公司完成同类工程所积累的实际技术参数和经验。
4.污水处理工艺4.1工艺流程4.2工艺说明下雨时，雨水经过格栅前端超越排放。
废水先经过隔油池处理，去除部分油污，然后经过格栅处理，拦截粗大纤维杂质，防止后续设备的堵塞；格栅出水自流进入调节池，调节水量均衡水质。
调节池出水经泵提升，管道上投加PAC、PAM，絮凝混合，进入气浮机，气浮除油以及部分难降解的有机物。
气浮处出水进入缺氧池，利用厌氧菌分解降解有机物，提供污水的可生化性；缺氧池出水自流进入接触氧化池进行好氧，曝气氧化处理，降解有机物、去除氨氮；接触氧化池出水自流进入沉淀池，沉淀污泥，实现泥水分离，上清液自流到后端中间池，经泵提升到过滤器进行过滤吸附处理，去除SS，保证后续不堵塞；过滤出水经消毒后自流到清水池，达标排放。
沉淀池的污泥、气浮池的浮渣，排入污泥池，浓缩后集中抽吸外运；5.构筑物及设备设计设计参数：日处理能力50m3/d；5.1构筑物部分5.2设备材料表6. 自控及仪表设计控制系统的结构图8-1 控制系统结构示意图 如图6-1所示，本项目自控系统采用三层结构，包括信息层、控制层和设备层。
（1）信息层即远程工作站，可通过RS-485总线形式实现与控制层的通讯。
（2）控制层即触摸屏设在成套设备电控柜内部，操作界面采用嵌入式一体化工控机，能实现无人值守运行；控制层通过串口与设备层进行通讯。
（3）设备层即下位机，采用星型拓扑结构方式，以硬接线方式连接仪表和现场传感器等设备。
嵌入式一体化工控机利用通讯模块可实现现场与远程工作站通讯的功能。
在远程工作站可时时掌握现场设备的运行状态及系统的运行数据。
控制系统的功能本系统配置的硬件和软件可实现如下功能：控制层设备层 工程师站 可编程控制器信息层 远程工作站（1）多种运行方式：本控制系统包括远程控制、就地控制、触摸屏控制、下位机控制四种控制方式，每种方式都包括手动、自动。
就地控制优先于远程控制，下位机控制优于触摸屏控制。
（2）在线参数设定：本控制系统具有重要参数在线设置功能，例如MBR出水泵抽吸压力低限值、浊度限值、水位限值、出水泵运行时间、反洗泵运行时间、变频泵切换时间、鼓风机切换时间等参数可通过监控画面进行设定，极大的方便了系统使用过程中对运行状态的控制。
其中对部分关键参数的设定有权限要求。
（3）报警信息管理：本控制系统将报警分为停机报警和一般报警两类，停机报警发生后系统发出声光报警同时停止系统运行；一般报警发生后系统只发出灯光报警，设备继续运行；产生这两种报警声光频率不同，以示区分。
报警发生后，触摸屏将自动跳出文字提示，提示报警对象、原因、时间等信息，同时，报警信息还生成故障报警表格。
操作人员处理完报警后，按下触摸屏或者控制柜面板复位按钮，声光报警解除。
在触摸屏重新启动“自动启”按键后，系统继续运行。
（4）用户管理：将用户组分为操作员和管理员，不同的用户有不同的权限，不同的权限可看到不同的内容。
输入对应密码方可进入系统。
（5）数据管理：本控制系统所管理的现场数据由设备层PLC及通讯模块自动采集，如：流量、跨膜压差、液位、浊度、余氯、阀门状态、动力设备运行状态等信息，上传至触摸屏，通过监控画面进行显示且记录保存，对重要参数可自动生成历史表格，同时对其数据进行计算分析生成分析报表和趋势图，连接打印机后还可对相应报表进行打印。
（6）远程通讯：本控制系统兼容多种通讯协议，采用标准化模块，通过485总线，Modbus、以太网、调制解调器、蓝牙等形式对设备层信息进行远传，实现信息层对现场设备的自动化管理。
7.电气设计配电系统结构设计系统内用电设备可以根据需要按一级负荷供电即从总配电室独立引入一路220/380V电源到本装置控制柜作为总电源。
配电系统进线采用3相5线制。
电控柜采用IP54标准。
电气设备的功能1)电控柜内设电源总空开，为动力回路和控制回路供电，柜内设照明和维修插座便于日常维护。
动力回路设计有短路、缺相、欠压、过载保护功能。
控制回路通过隔离变压器输出AC220V为PLC、继电器和指示灯供电；通过漏电断路器为电动阀门、水泵等低压设备供电，提高设备运行和人员操作的安全性。
2)各个用电设备（如水泵、电动阀门等）均设置独立的手动功能，便于调试并能在自动系统报警情况下，使系统手动运行，减少损失。
所有电动阀均设计开、关到位的信号指示灯，并反馈到PLC，有效防止误动作发生。
接地配电系统接地形式为TN - S系统。
柜内分装零排和地排。
接地装置做法均见国家标准图集《接地装置安装》（03D501-4）相应部分。
装置安装处建筑物须有等电位装置，作法见国家标准图集《等电位联结安装》（02D501-02）。
8.安全、环保和节能安全为保证安全生产操作，对流程中所有管道和设备进行气密试验，所有电气设备的安装和防护，满足电气设备有关规定，设备的布置留有足够的安全操作距离。
站内设置消防设施，电控柜与其他建筑物防火间距应满足防火规范的要求。
环保污水处理是一个变“废”为“宝”的过程，但同时也可能是一个产生二次污染的过程。
本方案在二次污染防治方面的具体完善措施，力争不对周围环境造成二次污染。
污泥处理污水处理成套装置内的活性污泥可在污水处理站内部进行消化，基本无需外排剩余活性污泥。
噪声处理污水处理站内机电设备运转时都将产生噪声，而这有可能影响周边环境。
本方案所选设备都为低噪音设备，力争做到源头消除污染，并且对整个设备间的降噪有一定要求。
对于可能产生较大噪音的鼓风机设备，本方案在选用高质低噪设备的同时要求所有鼓风机安装消音器，并且安装在地下设备间内，使其不对周围环境造成影响。
节能污水处理装置中采用的节能措施主要通过自动控制调节成套设备的运行以降低能耗。
由于污水水源流量不稳定，本系统合理设计了调节池与污水池，通过调节池和污水池的容积来平衡污水来水量与污水用水量不匹配的问题。
污水处理装置为定量处理设备，当调节池、污水处理成套装置和污水池水位在正常水位时，原水提升泵开始工作，将污水送至成套装置，成套装置将处理出水打入污水池，装置进行满负荷运行。
当来水量不足时，使调节池液位处于程序预设定的超低液位时，原水提升泵会自动停止向成套装置提升污水，由于没有污水来源，故成套装置的水位也将下降到超低液位，此时抽吸泵也会停止运行，而鼓风机则进入间歇工作状态，这样整个系统处于待机状态，充分节省能耗。
若污水用水量很少，导致污水池达到高液位时，成套装置同样会进入待机状态以节约能耗。
所以该成套装置可自动根据污水来水量与污水用水量的情况来决定装置是满负荷运行模式还是待机节能模式，是污水处理系统的理想选择。
9.维护管理按照本方案设计的污水处理站基本可实现自动化无人值守运行，设备可根据电控信号调节启停以及节能运行。
