城镇燃气设计规范讲解PPT课件
- 格式：ppt
- 大小：3.79 MB
- 文档页数：115
下载文档原格式
合集下载
城镇燃气设计规范讲解[优质ppt]
![城镇燃气设计规范讲解[优质ppt]](https://img.taocdn.com/s1/m/ae587afc195f312b3169a56a.png)
• 保证供应这个要求是与安全生产密切联系的。要求城镇燃 气在质量上要达到一定的质量指标，同时，在量的方面要 能满足任何情况下的需要，做到持续、稳定的供气，满足 用户的要求。
共119页,第10页
1．O．2 本规范适用于向城市、乡镇或居民点供给居民生 活、商业、工业企业生产、采暖通风和空调等各类用户作 燃料用的新建、扩建或改建的城镇燃气工程设计。
注： 1 本规范不适用于城镇燃气门站以前的长距离输气管道工程。 2 本规范不适用于工业企业自建供生产工艺用且燃气质量不符合本规范质量要 求的燃气工程设计，但自建供生产工艺用且燃气质量符合本规范要求的燃气工 程设计，可按本规范执行。工业企业内部自供燃气给居民使用时,供居民使用的 燃气质量和工程设计应按本规范执行。 3 本规范不适用于海洋和内河轮船、铁路车辆、汽车等运输工具上的燃气装置 设计。
共119页,第6页
４、第6章燃气输配系统中，提高了城镇燃气管道压力到 4.0MPa，吸收了美、英等发达国家的先进标准成果，增 加了高压燃气管道敷设、管道结构设计和新型管材，补 充了地上燃气管道敷设，门站、储配站设计和高压站设 置形式、管道水力计算等。
５、增加第7章压缩天然气供应，主要包括压缩天然气加 气站、储配站、瓶组供气站及配套设施要求。
共119页,第13页
3 用气量和燃气质量
共119页,第14页
3．1 用气量 3．1．1 设计用气量应根据当地供气原则和条件确定，包括 下列各种用气量： 1 居民生活用气量； 2 商业用气量； 3 工业企业生产用气量； 4 采暖通风和空调用气量； 5 燃气汽车用气量； 6 其他气量。
注：当电站采用城镇燃气发电或供热时，尚应包括电站用气量。
3．1．2 各种用户的燃气设计用气量，应根据燃气发展规划 和用气量指标确定。 3．1．3 居民生活和商业的用气量指标，应根据当地居民生 活和商业用气量的统计数据分析确定。
共119页,第10页
1．O．2 本规范适用于向城市、乡镇或居民点供给居民生 活、商业、工业企业生产、采暖通风和空调等各类用户作 燃料用的新建、扩建或改建的城镇燃气工程设计。
注： 1 本规范不适用于城镇燃气门站以前的长距离输气管道工程。 2 本规范不适用于工业企业自建供生产工艺用且燃气质量不符合本规范质量要 求的燃气工程设计，但自建供生产工艺用且燃气质量符合本规范要求的燃气工 程设计，可按本规范执行。工业企业内部自供燃气给居民使用时,供居民使用的 燃气质量和工程设计应按本规范执行。 3 本规范不适用于海洋和内河轮船、铁路车辆、汽车等运输工具上的燃气装置 设计。
共119页,第6页
４、第6章燃气输配系统中，提高了城镇燃气管道压力到 4.0MPa，吸收了美、英等发达国家的先进标准成果，增 加了高压燃气管道敷设、管道结构设计和新型管材，补 充了地上燃气管道敷设，门站、储配站设计和高压站设 置形式、管道水力计算等。
５、增加第7章压缩天然气供应，主要包括压缩天然气加 气站、储配站、瓶组供气站及配套设施要求。
共119页,第13页
3 用气量和燃气质量
共119页,第14页
3．1 用气量 3．1．1 设计用气量应根据当地供气原则和条件确定，包括 下列各种用气量： 1 居民生活用气量； 2 商业用气量； 3 工业企业生产用气量； 4 采暖通风和空调用气量； 5 燃气汽车用气量； 6 其他气量。
注：当电站采用城镇燃气发电或供热时，尚应包括电站用气量。
3．1．2 各种用户的燃气设计用气量，应根据燃气发展规划 和用气量指标确定。 3．1．3 居民生活和商业的用气量指标，应根据当地居民生 活和商业用气量的统计数据分析确定。
城镇燃气设计规范讲解PPT课件
说明：积极采用行之有效的新技术、新工艺、新材料和新设备， 早日改变城镇燃气落后面貌，需要在设计方面加以强调， 故作此项规定。
1.O．4 城镇燃气工程规划设计应遵循我国的能源政策，根据城 镇总体规划进行设计，并应与城镇的能源规划、环保规划、 消防规划等相结合。
共119页,第13页
说明：城镇燃气工程牵涉到城市能源、环保、消防等的 全面布局，城镇燃气管道、设备建设后，也不应轻易更 换，应有一个经过全面系统考虑过的城镇燃气规划作指 导。使当前建设不致于盲目进行，避免今后的不合理或 浪费。因而提出应遵循能源政策，根据城镇总体规划进 行设计，并应与城镇能源规划、环保规划、消防规划等 相结合。 1.0．5 城镇燃气工程设计，除应遵守本规范外，尚应符 合国家现行的有关标准的规定。。
注： 1 本规范不适用于城镇燃气门站以前的长距离输气管道工程。 2 本规范不适用于工业企业自建供生产工艺用且燃气质量不符合本规范质量要 求的燃气工程设计，但自建供生产工艺用且燃气质量符合本规范要求的燃气工 程设计，可按本规范执行。工业企业内部自供燃气给居民使用时,供居民使用的 燃气质量和工程设计应按本规范执行。 3 本规范不适用于海洋和内河轮船、铁路车辆、汽车等运输工具上的燃气装置 设计。
• 保证供应这个要求是与安全生产密切联系的。要求城镇燃 气在质量上要达到一定的质量指标，同时，在量的方面要 能满足任何情况下的需要，做到持续、稳定的供气，满足 用户的要求。
共119页,第11页
1．O．2 本规范适用于向城市、乡镇或居民点供给居民生活、 商业、工业企业生产、采暖通风和空调等各类用户作燃料用 的新建、扩建或改建的城镇燃气工程设计。
说明：本规范适用范围明确为“城镇燃气工程”。是指城市、 乡镇或居民点中，从地区性的气源点，通过输配系统供给居 民生活、商业、工业企业生产、采暖通风和空调等各类用户 公用性质的，且符合本规范燃气质量要求的气体燃料。
1.O．4 城镇燃气工程规划设计应遵循我国的能源政策，根据城 镇总体规划进行设计，并应与城镇的能源规划、环保规划、 消防规划等相结合。
共119页,第13页
说明：城镇燃气工程牵涉到城市能源、环保、消防等的 全面布局，城镇燃气管道、设备建设后，也不应轻易更 换，应有一个经过全面系统考虑过的城镇燃气规划作指 导。使当前建设不致于盲目进行，避免今后的不合理或 浪费。因而提出应遵循能源政策，根据城镇总体规划进 行设计，并应与城镇能源规划、环保规划、消防规划等 相结合。 1.0．5 城镇燃气工程设计，除应遵守本规范外，尚应符 合国家现行的有关标准的规定。。
注： 1 本规范不适用于城镇燃气门站以前的长距离输气管道工程。 2 本规范不适用于工业企业自建供生产工艺用且燃气质量不符合本规范质量要 求的燃气工程设计，但自建供生产工艺用且燃气质量符合本规范要求的燃气工 程设计，可按本规范执行。工业企业内部自供燃气给居民使用时,供居民使用的 燃气质量和工程设计应按本规范执行。 3 本规范不适用于海洋和内河轮船、铁路车辆、汽车等运输工具上的燃气装置 设计。
• 保证供应这个要求是与安全生产密切联系的。要求城镇燃 气在质量上要达到一定的质量指标，同时，在量的方面要 能满足任何情况下的需要，做到持续、稳定的供气，满足 用户的要求。
共119页,第11页
1．O．2 本规范适用于向城市、乡镇或居民点供给居民生活、 商业、工业企业生产、采暖通风和空调等各类用户作燃料用 的新建、扩建或改建的城镇燃气工程设计。
说明：本规范适用范围明确为“城镇燃气工程”。是指城市、 乡镇或居民点中，从地区性的气源点，通过输配系统供给居 民生活、商业、工业企业生产、采暖通风和空调等各类用户 公用性质的，且符合本规范燃气质量要求的气体燃料。
GB50028-城镇燃气设计规范之欧阳语创编
城镇燃气设计规范 GB50028-2006第1章总则1．0．1 为使城镇燃气工程设计符合安全生产、保证供应、经济合理和保护环境的要求，制定本规范。
1．O．2 本规范适用于向城市、乡镇或居民点供给居民生活、商业、工业企业生产、采暖通风和空调等各类用户作燃料用的新建、扩建或改建的城镇燃气工程设计。
注：1 本规范不适用于城镇燃气门站以前的长距离输气管道工程。
2 本规范不适用于工业企业自建供生产工艺用且燃气质量不符合本规范质量要求的燃气工程设计，但自建供生产工艺用且燃气质量符合本规范要求的燃气工程设计，可按本规范执行。
工业企业内部自供燃气给居民使用时,供居民使用的燃气质量和工程设计应按本规范执行。
3 本规范不适用于海洋和内河轮船、铁路车辆、汽车等运输工具上的燃气装置设计。
1．O．3 城镇燃气工程设计，应在不断总结生产、建设和科学实验的基础上，积极采用行之有效的新工艺、新技术、新材料和新设备，做到技术先进，经济合理。
1.O．4 城镇燃气工程规划设计应遵循我国的能源政策，根据城镇总体规划进行设计，并应与城镇的能源规划、环保规划、消防规划等相结合。
1.0．5 城镇燃气工程设计，除应遵守本规范外，尚应符合国家现行的有关标准的规定。
第2章术语2．0．1 城镇燃气city gas从城市、乡镇或居民点中的地区性气源点，通过输配系统供给居民生活、商业、工业企业生产、采暖通风和空调等各类用户公用性质的，且符合本规范燃气质量要求的可燃气体。
城镇燃气一般包括天然气、液化石油气和人工煤气。
2．O．2 人工煤气 manufactured gas以固体、液体或气体(包括煤、重油、轻油、液体石油气、天然气等)为原料经转化制得的，且符合现行国家标准《人工煤气》GB 13612质量要求的可燃气体。
人工煤气又简称为煤气。
2．0．3 居民生活用气gas for domestic use用于居民家庭炊事及制备热水等的燃气。
2．0．4 商业用气 gas for commercial use用于商业用户(含公共建筑用户)生产和生活的燃气。
城镇燃气管道专题(课堂PPT)

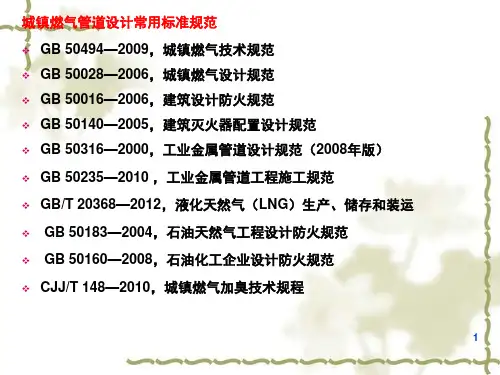

❖ CJJ 95—2003，城镇燃气埋地钢质管道腐蚀控制技术规程
❖ CJJ 95—2013，城镇燃气埋地钢质管道腐蚀控制技术规程（2014-06-01）
❖ SY/T 0413—2002，埋地钢质管道聚乙烯防腐层技术标准
❖ GB/T 23257—2009，埋地钢质管道聚乙烯防腐层
❖ Sபைடு நூலகம்/T 0414—2007，钢质管道聚乙烯胶粘带防腐层技术标准
11
❖ P71 4.3.2
❖ 高、次高、中压燃气管道水力计算公式如下：
p12p22 L
1.271010d qv2 5T T0Z
式中：p1——燃气管道起点压力，绝压，kPa； p2——燃气管道终点压力，绝压，kPa； L——燃气管道计算长度，km；
Z——压缩因子，当燃气压力（表压）<1.2MPa 时，Z 取1。
3
P67 4.1.4 城镇燃气中的有毒组分：
天然气中主要是硫化物，特别是以硫化氢形态存在，属高 度危害介质。
人工燃气中含有一氧化碳、硫化氢、氨、萘、焦油。其中 主要是一氧化碳与硫化氢，属高度危害介质。
液化石油气中主要是硫化物。液化石油气中重碳氢化合物 对人体也是有害的。
《天然气》中的二类气，《人工煤气》中均要求燃气中硫 化氢的含量≤20mg/m3。
❖ SY/T 0096—2000，强制电流深阳极地床技术规范
❖ GB 50423—2007，油气输送管道穿越工程设计规范
❖ GB 50424—2007，油气输送管道穿越工程施工规范
❖ GB 50470—2008，油气输送管道线路工程抗震技术规范
❖ CJJ 33—2005，城镇燃气输配工程施工及验收规范
1
❖ GB/T 17747.2—2011，天然气压缩因子的计算 第2部分：用摩尔组成 进 行计算
新版城市燃气安全培训ppt课件-2024鲜版
带压堵漏法
在不影响管道正常运行的情况下，对泄漏点进行带压堵漏处理。
2024/3/28
22
04
CATALOGUE
瓶装液化石油气使用安全指南
2024/3/28
23
液化石油气瓶种类与特点介绍
种类
常见的液化石油气瓶有YSP-5、YSP10、YSP-15、YSP-50等型号，分别 对应不同容积和用途。
特点
合格，安装牢固。
2024/3/28
燃气热水器
供应热水，需安装在通 风良好处，避免一氧化
碳中毒。
燃气壁挂炉
燃气管道及阀门
供暖及供应热水，需定 期维护，确保燃烧效率
。
28
输送燃气及控制燃气通 断，需定期检查，防止
泄漏。
安全使用注意事项和操作规程
使用前检查
每次使用前检查燃气设备是否 完好，有无泄漏现象。
火灾爆炸应对措施
立即切断气源，用灭火器等工具扑 灭火源，同时报警并疏散人员至安 全区域。
10
03
CATALOGUE
管道与阀门安全操作要点
2024/3/28
11
管道安装、验收及日常检查维护要求
管道安装
严格遵守国家和行业相关标准，确保管道安装质量。
2024/3/28
使用合格的材料和设备，防止劣质产品导致安全隐患。
17
阀门种类、功能及操作注意事项
01
防止介质倒流。
2024/3/28
02
操作注意事项
熟悉阀门结构和性能，正确操作。
03
18
阀门种类、功能及操作注意事项
2024/3/28
01
对阀门进行定期检查和保养，确 保正常运行。
02
在不影响管道正常运行的情况下，对泄漏点进行带压堵漏处理。
2024/3/28
22
04
CATALOGUE
瓶装液化石油气使用安全指南
2024/3/28
23
液化石油气瓶种类与特点介绍
种类
常见的液化石油气瓶有YSP-5、YSP10、YSP-15、YSP-50等型号，分别 对应不同容积和用途。
特点
合格，安装牢固。
2024/3/28
燃气热水器
供应热水，需安装在通 风良好处，避免一氧化
碳中毒。
燃气壁挂炉
燃气管道及阀门
供暖及供应热水，需定 期维护，确保燃烧效率
。
28
输送燃气及控制燃气通 断，需定期检查，防止
泄漏。
安全使用注意事项和操作规程
使用前检查
每次使用前检查燃气设备是否 完好，有无泄漏现象。
火灾爆炸应对措施
立即切断气源，用灭火器等工具扑 灭火源，同时报警并疏散人员至安 全区域。
10
03
CATALOGUE
管道与阀门安全操作要点
2024/3/28
11
管道安装、验收及日常检查维护要求
管道安装
严格遵守国家和行业相关标准，确保管道安装质量。
2024/3/28
使用合格的材料和设备，防止劣质产品导致安全隐患。
17
阀门种类、功能及操作注意事项
01
防止介质倒流。
2024/3/28
02
操作注意事项
熟悉阀门结构和性能，正确操作。
03
18
阀门种类、功能及操作注意事项
2024/3/28
01
对阀门进行定期检查和保养，确 保正常运行。
02
燃气管道设计规范ppt
城 镇 燃 气规范讲座
城镇燃气规范讲座
城镇燃气主要规范：
1.《城镇燃气设计规范》GB50028-2006 2.《城镇燃气技术规范》GB50494-2009 3.《燃气工程制图标准》CJJ/T130-2009 4.《城镇燃气输配工程施工及验收规范》CJJ33-2005 5.《聚乙烯燃气工程技术规程》CJJ63-2008 6.《城镇燃气室内工程施工与质量验收规范》CJJ94-2009 7.《城镇燃气设施运行、维护和抢修安全技术规程》CJJ512006
聚乙烯管（PE管）、 机械接口球墨铸铁管、 钢管 钢骨架聚乙烯塑料复合管
2.次高压燃气管道应采用 钢管
管材特性：
钢管具有高强的机械性能，如抗拉强度、延伸率与抗冲击性等。钢管采 用焊接连接，气密性良好。
其主要缺点是地下易腐蚀、需防腐措施，投资大，且使用寿命较短， 一般为25年左右。当管径大于DN200时，其投资少于聚乙烯（PE）管。
4.3同一图样的不同视图、剖面图宜采用同一比例。
4.比例
常用比例
室外高压、中低压燃气输 配管道平面图
1:1000，1:500
室外高压、中低压燃气输 横向1:1000，1:500
配管道纵断面图
纵向：1:100，1:50
室内燃气管道平面图、系 统图、剖面图
1:100，1:50
大样图
1:20，1:10，1:5
2.室内燃气管道平面图应在建筑物的平面施工图、竣工图或实际测 绘平面图的基础上绘制。平面图应按直接正投影法绘制。明敷的燃气 管道应采用粗实线绘制；墙内暗埋或埋地的燃气管道应采用粗虚线绘 制；图中的建筑物应采用细线绘制。
3.平面图中应绘出燃气管道、燃气表、调压器、阀门、燃具等。
4.平面图中燃气管道的相对位置和管径应标注清楚。
城镇燃气规范讲座
城镇燃气主要规范：
1.《城镇燃气设计规范》GB50028-2006 2.《城镇燃气技术规范》GB50494-2009 3.《燃气工程制图标准》CJJ/T130-2009 4.《城镇燃气输配工程施工及验收规范》CJJ33-2005 5.《聚乙烯燃气工程技术规程》CJJ63-2008 6.《城镇燃气室内工程施工与质量验收规范》CJJ94-2009 7.《城镇燃气设施运行、维护和抢修安全技术规程》CJJ512006
聚乙烯管（PE管）、 机械接口球墨铸铁管、 钢管 钢骨架聚乙烯塑料复合管
2.次高压燃气管道应采用 钢管
管材特性：
钢管具有高强的机械性能，如抗拉强度、延伸率与抗冲击性等。钢管采 用焊接连接，气密性良好。
其主要缺点是地下易腐蚀、需防腐措施，投资大，且使用寿命较短， 一般为25年左右。当管径大于DN200时，其投资少于聚乙烯（PE）管。
4.3同一图样的不同视图、剖面图宜采用同一比例。
4.比例
常用比例
室外高压、中低压燃气输 配管道平面图
1:1000，1:500
室外高压、中低压燃气输 横向1:1000，1:500
配管道纵断面图
纵向：1:100，1:50
室内燃气管道平面图、系 统图、剖面图
1:100，1:50
大样图
1:20，1:10，1:5
2.室内燃气管道平面图应在建筑物的平面施工图、竣工图或实际测 绘平面图的基础上绘制。平面图应按直接正投影法绘制。明敷的燃气 管道应采用粗实线绘制；墙内暗埋或埋地的燃气管道应采用粗虚线绘 制；图中的建筑物应采用细线绘制。
3.平面图中应绘出燃气管道、燃气表、调压器、阀门、燃具等。
4.平面图中燃气管道的相对位置和管径应标注清楚。
城镇燃气设计规范
城镇燃气设计规范城镇燃气是提供城市居民和企事业单位的燃气供应系统。
为了确保城镇燃气供应的安全性、可靠性和经济性，需要遵守一系列的设计规范。
1.设计依据2.设计原则（1）安全原则：城镇燃气设计应保证供气系统的安全运行，防止发生燃气泄漏、爆炸等事故。
（2）可靠性原则：供气系统应具备稳定的供气能力，能够满足用户的需求，同时要考虑到未来的扩容需求。
（3）经济性原则：设计应充分考虑成本效益，降低投资和运行成本，提高资源的利用效率。
3.燃气管道布置（1）布置合理：燃气管道应尽量采用直线布置，避免出现明显的弯曲和交叉。
同时，要与其他管道、设备和建筑物保持适当的间距，方便日后维修和管理。
（2）管道保护：在设计中要考虑到管道的保护措施，包括铺设在管沟、管道保温、防腐蚀等。
（3）管道直径：燃气管道的直径应根据燃气供应量和输气压力确定。
在设计中，要考虑到未来的扩容需求，预留一定的余量。
4.设备选型与布置（1）燃气调压设备：根据供气网络的性质和用户的需求，选择合适的燃气调压设备，确保供气压力在合理的范围内。
（2）防爆设备：对于易燃易爆场所，应配置适当的防爆设备，如防爆阀、爆炸隔离阀等，以确保安全供气。
（3）燃气表计：根据用户类型和需求，选择合适的燃气表计，确保准确计量和费用结算。
5.安全管理（1）安全监测：在设计中应考虑到燃气泄漏和爆炸等安全风险，并安排相应的安全监测措施，如燃气泄漏报警系统、爆炸防护装置等。
（2）紧急处理：设计中要考虑到燃气事故的紧急处理措施，如紧急切断燃气供应、疏散人员等。
（3）安全培训：设计中要考虑用户的安全意识和操作能力，可提供相应的安全培训，以提高用户的安全意识和应急处理能力。
综上所述，城镇燃气设计规范是确保城市燃气供应安全、可靠和经济的重要保障。
设计规范包括设计依据、设计原则、燃气管道布置、设备选型与布置、安全管理等内容，旨在规范设计过程，保证燃气系统的设计质量和安全性。
只有严格遵守设计规范，才能保证城镇燃气供应的持续安全和可靠运行。
城镇燃气管道设计内部交流(一)PPT
工艺设备室内部培训
加臭装置介绍
CPPE上海分公司
Shanghai Branch
工艺设备室内部培训
CPPE上海分公司
Shanghai Branch
工艺设备室内部培训
CPPE上海分公司
Shanghai Branch
项目
天然气爆炸极限 加臭剂K值/
（mg·m-3）
末端燃气中最小 加臭剂质量浓度
Cn /（mg·m-3）
Shanghai Branch
工艺设备室内部培训
CPPE上海分公司
Shanghai Branch
三种门站工艺流程的适用范围
1、门站a流程：适用于距离上游分输站较近，一般不设清 管设施的城市门站。
2、门站b流程：适用于距离上游分输站较远，设置有清管 设施的城市门站。
3、门站c流程：适用于业主对调压、计量等设备的互相备 用关系要求较高，过滤精度要求也较高的城市门站。但 该站场工程投资相对较高。
GB 公用管道 压 力 管 道
GC 工业管道
GD 动力管道
GA1级 长输管道
GA2级 长输管道
GB1级 城镇燃气管道 GB2级 城镇热力管道
GC1级 工艺管道 GC2级 公用管道 GC3级 其他辅助管道 GD1级 蒸汽管道 GD2级 汽水两相管道
CPPE上海分公司
Shanghai Branch
（1）输送有毒、可燃、 易爆气体介质，最高 工作压力＞4.0MPa的 长输管道； （2）输送有毒、可燃、 指易城爆市液或体乡介镇质范，围最高 内工用作于压公力用≥6事.4业M或Pa， 民并用且的输燃送气距管离道≥2。00km 的长输管道。
工艺设备室内部培训
CPPE上海分公司
Shanghai Branch
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
说明：积极采用行之有效的新技术、新工艺、新材料和新设备， 早日改变城镇燃气落后面貌，需要在设计方面加以强调， 故作此项规定。
1.O．4 城镇燃气工程规划设计应遵循我国的能源政策，根据城 镇总体规划进行设计，并应与城镇的能源规划、环保规划、 消防规划等相结合。
说明：城镇燃气工程牵涉到城市能源、环保、消防等的 全面布局，城镇燃气管道、设备建设后，也不应轻易更 换，应有一个经过全面系统考虑过的城镇燃气规划作指 导。使当前建设不致于盲目进行，避免今后的不合理或 浪费。因而提出应遵循能源政策，根据城镇总体规划进 行设计，并应与城镇能源规划、环保规划、消防规划等 相结合。
1.0．5 城镇燃气工程设计，除应遵守本规范外，尚应符 合国家现行的有关标准的规定。。
3 用气量和燃气质量
件确定，包括 下列各种用气量： 1 居民生活用气量； 2 商业用气量； 3 工业企业生产用气量； 4 采暖通风和空调用气量； 5 燃气汽车用气量； 6 其他气量。
1．O．2 本规范适用于向城市、乡镇或居民点供给居民生 活、商业、工业企业生产、采暖通风和空调等各类用户作 燃料用的新建、扩建或改建的城镇燃气工程设计。
注： 1 本规范不适用于城镇燃气门站以前的长距离输气管道工程。 2 本规范不适用于工业企业自建供生产工艺用且燃气质量不符合本规范质量要 求的燃气工程设计，但自建供生产工艺用且燃气质量符合本规范要求的燃气工 程设计，可按本规范执行。工业企业内部自供燃气给居民使用时,供居民使用的 燃气质量和工程设计应按本规范执行。 3 本规范不适用于海洋和内河轮船、铁路车辆、汽车等运输工具上的燃气装置 设计。
《城镇燃气设计规范》
前言
总则
目
用气量和燃气质量
录
燃气输配
前言
《城镇燃气设计规范》修订过程 1993年编制、发行－93版（GB50028-93） 1998年局部修订－98版 2002年全面修订－02版 2004年新编,2006年发行－06版 （GB50028-2006）
由建设部负责主编，具体由中国市政工程华北设计研 究院会同有关单位共同对《城镇燃气设计规范》GB 5002893进行了修订，经建设部2006年7月12日以中华人民共和国 建设部公告第451号批准发布。
说明：本规范适用范围明确为“城镇燃气工程”。是指城市、 乡镇或居民点中，从地区性的气源点，通过输配系统供给 居民生活、商业、工业企业生产、采暖通风和空调等各类 用户公用性质的，且符合本规范燃气质量要求的气体燃料。
1．O．3 城镇燃气工程设计，应在不断总结生产、建设和科学 实验的基础上，积极采用行之有效的新工艺、新技术、新 材料和新设备，做到技术先进，经济合理。
８、第10章燃气的应用中，增加了新型管材，燃气管道和燃 气用具在地下室、半地下室和地上密闭房间内的敷设， 室内燃气管道的暗设以及燃气的安全监控设施等要求。
1.0 总 则
• 1．0．1 为使城镇燃气工程设计符合安全生产、保证供应、
经济合理和保护环境的要求，制定本规范。
• 说明：使城镇燃气工程设计符合安全生产、保证供应、经
５、增加第7章压缩天然气供应，主要包括压缩天然气加 气站、储配站、瓶组供气站及配套设施要求。
６、第8章液化石油气供应，对液化石油气供应基地和混 气站、气化站、瓶组气化站及瓶装供应站等补充了有关 内容。
７、增加第9章液化天然气供应，主要包括气化站储罐与站 外建、构筑物的防火间距，站内总平面布置防火间距及 配套设施等要求。
济合理、保护环境的要求，这是结合城镇燃气特点提出的。
• 由于燃气是公用的，它具有压力，又具有易燃易爆和有毒
等特性，所以强调安全生产是非常必要的。
• 保证供应这个要求是与安全生产密切联系的。要求城镇燃
气在质量上要达到一定的质量指标，同时，在量的方面要 能满足任何情况下的需要，做到持续、稳定的供气，满足 用户的要求。
本规范共分10章和6个附录，其主要内容包括：总则、 术语、用气量和燃气质量、制气、净化、燃气输配系统、 压缩天然气供应、液化石油气供应、液化天然气供应和燃 气的应用等。
本次修订的主要内容是：
１、增加第2章术语，将原规范中“名词解释”改为“术 语”，并作了补充与完善。
２、第3章用气量和燃气质量中，扩大了用气范围（有条件 时，应包括采暖通风和空调、燃气汽车用气量）取消了居民生 活和商业用户用气量指标；增加了采暖用气量的计算原则。
补充了天然气的质量要求、液化石油气与空气的混合气质量 安全指标和燃气加臭的标准。
３、第4、5章制气和净化中，增加了两段煤气（水煤气）发 生炉制气、轻油制气、流化床水煤气、天然气改制、一氧化碳 变换和煤气脱水，并对主要生产场所火灾及爆炸危险分类等级 等条文进行了修订。
４、第6章燃气输配系统中，提高了城镇燃气管道压力到 4.0MPa，吸收了美、英等发达国家的先进标准成果，增 加了高压燃气管道敷设、管道结构设计和新型管材，补 充了地上燃气管道敷设，门站、储配站设计和高压站设 置形式、管道水力计算等。
注：当电站采用城镇燃气发电或供热时，尚应包括电站用气量。
3．1．2 各种用户的燃气设计用气量，应根据燃气发展规划 和用气量指标确定。 3．1．3 居民生活和商业的用气量指标，应根据当地居民生 活和商业用气量的统计数据分析确定。
3．1．4 工业企业生产的用气量，可根据实际燃料消耗量折算， 或按同行业的用气量指标分析确定。 3．1．5 采暖通风和空调用气量指标，可按国家现行标准《城市热 力网设计规范》CJJ 34或当地建筑物耗热量指标确定。 3．1．6 燃气汽车用气量指标，应根据当地燃气汽车种类、车型和 使用量的统计数据分析确定。当缺乏用气量的实际统计资料时，可 按已有燃气汽车城镇的用气量指标分析确定。 3．2 燃气质量 3．2．1 城镇燃气质量指标应符合下列要求： 1 城镇燃气(应按基准气分类)的发热量和组分的波动应符合城镇燃 气互换的要求； 2 城镇燃气偏离基准气的波动范围宜按现行的国家标准《城市燃气 分类》GB／T 136ll的规定采用，并应适当留有余地。
1.O．4 城镇燃气工程规划设计应遵循我国的能源政策，根据城 镇总体规划进行设计，并应与城镇的能源规划、环保规划、 消防规划等相结合。
说明：城镇燃气工程牵涉到城市能源、环保、消防等的 全面布局，城镇燃气管道、设备建设后，也不应轻易更 换，应有一个经过全面系统考虑过的城镇燃气规划作指 导。使当前建设不致于盲目进行，避免今后的不合理或 浪费。因而提出应遵循能源政策，根据城镇总体规划进 行设计，并应与城镇能源规划、环保规划、消防规划等 相结合。
1.0．5 城镇燃气工程设计，除应遵守本规范外，尚应符 合国家现行的有关标准的规定。。
3 用气量和燃气质量
件确定，包括 下列各种用气量： 1 居民生活用气量； 2 商业用气量； 3 工业企业生产用气量； 4 采暖通风和空调用气量； 5 燃气汽车用气量； 6 其他气量。
1．O．2 本规范适用于向城市、乡镇或居民点供给居民生 活、商业、工业企业生产、采暖通风和空调等各类用户作 燃料用的新建、扩建或改建的城镇燃气工程设计。
注： 1 本规范不适用于城镇燃气门站以前的长距离输气管道工程。 2 本规范不适用于工业企业自建供生产工艺用且燃气质量不符合本规范质量要 求的燃气工程设计，但自建供生产工艺用且燃气质量符合本规范要求的燃气工 程设计，可按本规范执行。工业企业内部自供燃气给居民使用时,供居民使用的 燃气质量和工程设计应按本规范执行。 3 本规范不适用于海洋和内河轮船、铁路车辆、汽车等运输工具上的燃气装置 设计。
《城镇燃气设计规范》
前言
总则
目
用气量和燃气质量
录
燃气输配
前言
《城镇燃气设计规范》修订过程 1993年编制、发行－93版（GB50028-93） 1998年局部修订－98版 2002年全面修订－02版 2004年新编,2006年发行－06版 （GB50028-2006）
由建设部负责主编，具体由中国市政工程华北设计研 究院会同有关单位共同对《城镇燃气设计规范》GB 5002893进行了修订，经建设部2006年7月12日以中华人民共和国 建设部公告第451号批准发布。
说明：本规范适用范围明确为“城镇燃气工程”。是指城市、 乡镇或居民点中，从地区性的气源点，通过输配系统供给 居民生活、商业、工业企业生产、采暖通风和空调等各类 用户公用性质的，且符合本规范燃气质量要求的气体燃料。
1．O．3 城镇燃气工程设计，应在不断总结生产、建设和科学 实验的基础上，积极采用行之有效的新工艺、新技术、新 材料和新设备，做到技术先进，经济合理。
８、第10章燃气的应用中，增加了新型管材，燃气管道和燃 气用具在地下室、半地下室和地上密闭房间内的敷设， 室内燃气管道的暗设以及燃气的安全监控设施等要求。
1.0 总 则
• 1．0．1 为使城镇燃气工程设计符合安全生产、保证供应、
经济合理和保护环境的要求，制定本规范。
• 说明：使城镇燃气工程设计符合安全生产、保证供应、经
５、增加第7章压缩天然气供应，主要包括压缩天然气加 气站、储配站、瓶组供气站及配套设施要求。
６、第8章液化石油气供应，对液化石油气供应基地和混 气站、气化站、瓶组气化站及瓶装供应站等补充了有关 内容。
７、增加第9章液化天然气供应，主要包括气化站储罐与站 外建、构筑物的防火间距，站内总平面布置防火间距及 配套设施等要求。
济合理、保护环境的要求，这是结合城镇燃气特点提出的。
• 由于燃气是公用的，它具有压力，又具有易燃易爆和有毒
等特性，所以强调安全生产是非常必要的。
• 保证供应这个要求是与安全生产密切联系的。要求城镇燃
气在质量上要达到一定的质量指标，同时，在量的方面要 能满足任何情况下的需要，做到持续、稳定的供气，满足 用户的要求。

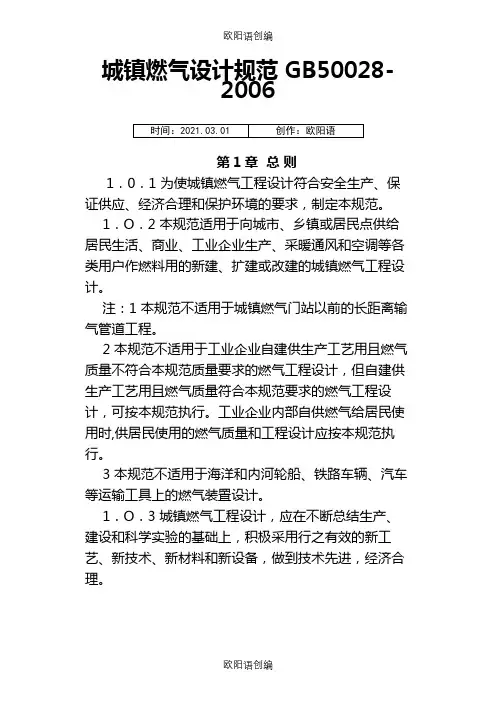

本规范共分10章和6个附录，其主要内容包括：总则、 术语、用气量和燃气质量、制气、净化、燃气输配系统、 压缩天然气供应、液化石油气供应、液化天然气供应和燃 气的应用等。
本次修订的主要内容是：
１、增加第2章术语，将原规范中“名词解释”改为“术 语”，并作了补充与完善。
２、第3章用气量和燃气质量中，扩大了用气范围（有条件 时，应包括采暖通风和空调、燃气汽车用气量）取消了居民生 活和商业用户用气量指标；增加了采暖用气量的计算原则。
补充了天然气的质量要求、液化石油气与空气的混合气质量 安全指标和燃气加臭的标准。
３、第4、5章制气和净化中，增加了两段煤气（水煤气）发 生炉制气、轻油制气、流化床水煤气、天然气改制、一氧化碳 变换和煤气脱水，并对主要生产场所火灾及爆炸危险分类等级 等条文进行了修订。
４、第6章燃气输配系统中，提高了城镇燃气管道压力到 4.0MPa，吸收了美、英等发达国家的先进标准成果，增 加了高压燃气管道敷设、管道结构设计和新型管材，补 充了地上燃气管道敷设，门站、储配站设计和高压站设 置形式、管道水力计算等。
注：当电站采用城镇燃气发电或供热时，尚应包括电站用气量。
