第08章 低压配电线路保护与电击防护

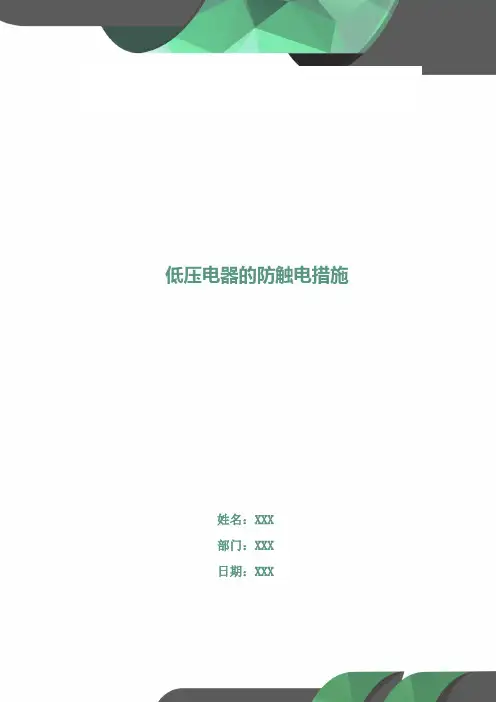

低压电器的防触电措施姓名：XXX部门：XXX日期：XXX低压电器的防触电措施检修低压电器时，容易发生两类工伤事故。

即触电事故和高空摔跌事故。

其中高空摔跌事故往往也是由触电所引起，并会造成重伤或死亡。

通常，电工进行检修操作，是不准带电操作的。

但是，由于种种原因，在检修点往往会突然来电。

如断开的电源总开关被人误合闸、没有明显断开点的断路器(如自动开关和接触器)受强烈震动而发生弹跳性误合闸等。

如果在检修点出现意外带电，电工就很可能发生触电事故。

因此，电工在日常检查和维修工作时，必须严格执行停电检修的安全工作规程，防止造成触电事故。

1可能造成的触电回路电工在检修时可能造成的触电回路，通常有以下三种：(1)两线间的触电回路：当检修者人体的两个不同部位同时触及两根导线的裸露部分，或两个接线端子时，人体就接通了两线间的电路，形成触电回路，如果触及的是低压线路的两根相线，则人体承受的是380V的线电压；如果人体触及的是一根相线和一根中性线，则人体承受的是220V的相电压。

(2)线地间的触电回路：当检修者人体同时触及一根带电相线和导电的地面、墙柱、自来水管等，电流就会流过人体、建筑物和大地形成回路。

人体也可能承受到220V的电压，流过人体的电流值也严重的威胁生命。

(3)人体介入电路的触电回路：当电工在检修单线控制开关(如普通电线开关)、熔断器或导线连接点时，如果人体同时触及两个接线端子或断开的两个线头时，一旦电路带上电，那末人体就被串入回路。

这时，第 2 页共 4 页通过人体的电流和用电器的功率有关，往往超过人体所能承受的程度。

2避免触电回路的安全措施(1)单线操作：在检修工作时，人体在任何时间都不可分别触及两个线头，或两个接线端子，或两个触点，必须一个线头一个线头加工。

凡有可能因不慎而触及的邻近带电裸导线，必须预先加以遮护。

(2)与大地隔绝：电工在检修时，人体各部分必须与大地(包括与大地有连通的可导电的建筑物及管道)有可靠的绝缘隔离。

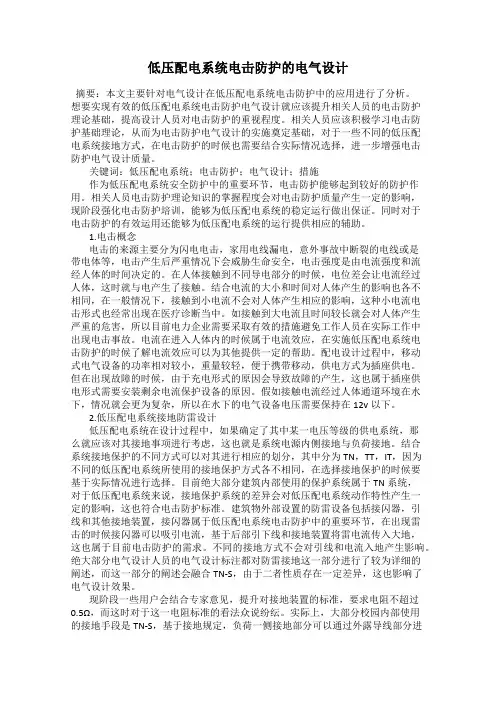

低压配电系统电击防护的电气设计摘要：本文主要针对电气设计在低压配电系统电击防护中的应用进行了分析。

想要实现有效的低压配电系统电击防护电气设计就应该提升相关人员的电击防护理论基础，提高设计人员对电击防护的重视程度。

相关人员应该积极学习电击防护基础理论，从而为电击防护电气设计的实施奠定基础，对于一些不同的低压配电系统接地方式，在电击防护的时候也需要结合实际情况选择，进一步增强电击防护电气设计质量。

关键词：低压配电系统；电击防护；电气设计；措施作为低压配电系统安全防护中的重要环节，电击防护能够起到较好的防护作用。

相关人员电击防护理论知识的掌握程度会对电击防护质量产生一定的影响，现阶段强化电击防护培训，能够为低压配电系统的稳定运行做出保证。

同时对于电击防护的有效运用还能够为低压配电系统的运行提供相应的辅助。

1.电击概念电击的来源主要分为闪电电击，家用电线漏电，意外事故中断裂的电线或是带电体等，电击产生后严重情况下会威胁生命安全，电击强度是由电流强度和流经人体的时间决定的。

在人体接触到不同导电部分的时候，电位差会让电流经过人体，这时就与电产生了接触。

结合电流的大小和时间对人体产生的影响也各不相同，在一般情况下，接触到小电流不会对人体产生相应的影响，这种小电流电击形式也经常出现在医疗诊断当中。

如接触到大电流且时间较长就会对人体产生严重的危害，所以目前电力企业需要采取有效的措施避免工作人员在实际工作中出现电击事故。

电流在进入人体内的时候属于电流效应，在实施低压配电系统电击防护的时候了解电流效应可以为其他提供一定的帮助。

配电设计过程中，移动式电气设备的功率相对较小，重量较轻，便于携带移动，供电方式为插座供电。

但在出现故障的时候，由于充电形式的原因会导致故障的产生，这也属于插座供电形式需要安装剩余电流保护设备的原因。

假如接触电流经过人体通道环境在水下，情况就会更为复杂，所以在水下的电气设备电压需要保持在12v以下。

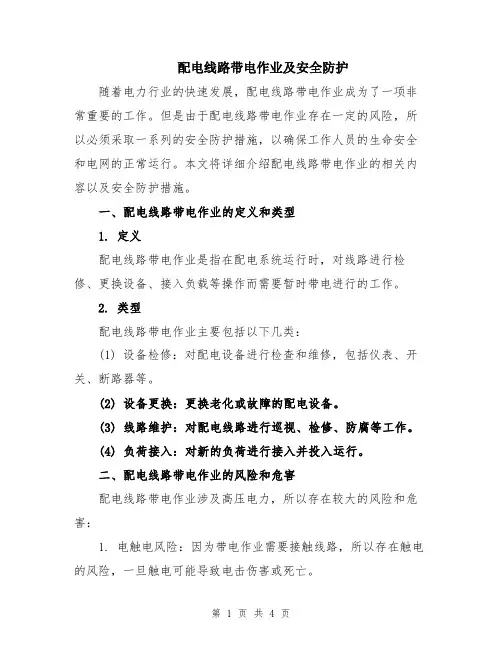

配电线路带电作业及安全防护随着电力行业的快速发展，配电线路带电作业成为了一项非常重要的工作。

但是由于配电线路带电作业存在一定的风险，所以必须采取一系列的安全防护措施，以确保工作人员的生命安全和电网的正常运行。

本文将详细介绍配电线路带电作业的相关内容以及安全防护措施。

一、配电线路带电作业的定义和类型1. 定义配电线路带电作业是指在配电系统运行时，对线路进行检修、更换设备、接入负载等操作而需要暂时带电进行的工作。

2. 类型配电线路带电作业主要包括以下几类：(1) 设备检修：对配电设备进行检查和维修，包括仪表、开关、断路器等。

(2) 设备更换：更换老化或故障的配电设备。

(3) 线路维护：对配电线路进行巡视、检修、防腐等工作。

(4) 负荷接入：对新的负荷进行接入并投入运行。

二、配电线路带电作业的风险和危害配电线路带电作业涉及高压电力，所以存在较大的风险和危害：1. 电触电风险：因为带电作业需要接触线路，所以存在触电的风险，一旦触电可能导致电击伤害或死亡。

2. 弧光风险：带电作业过程中，由于操作不当或设备故障，可能发生弧光，造成火灾、爆炸等严重后果。

3. 电磁辐射风险：带电作业时，线路会产生电磁辐射，长时间接触可能对人体健康造成危害。

4. 机械伤害风险：在带电作业时，作业人员容易受到机械设备的伤害，例如意外触碰旋转部件、夹紧部件等。

三、安全防护原则和措施为了确保带电作业过程中的安全，需要采取以下几个原则和措施：1. 安全优先原则：在任何情况下，安全都应该是第一位的，工作人员必须牢记安全第一的原则。

2. 带电作业资质要求：参与带电作业的人员必须具备相应的资质，例如持有电工证等。

3. 带电作业许可和审核制度：对于每一次带电作业，必须进行许可和审核，确保作业符合规范和要求。

4. 作业人员培训和教育：作业人员必须接受专业的培训和教育，了解配电线路带电作业的风险和安全防护措施。

5. 安全用具和装备：在带电作业过程中，作业人员必须佩戴符合标准的安全用具和装备，例如绝缘手套、安全帽等。

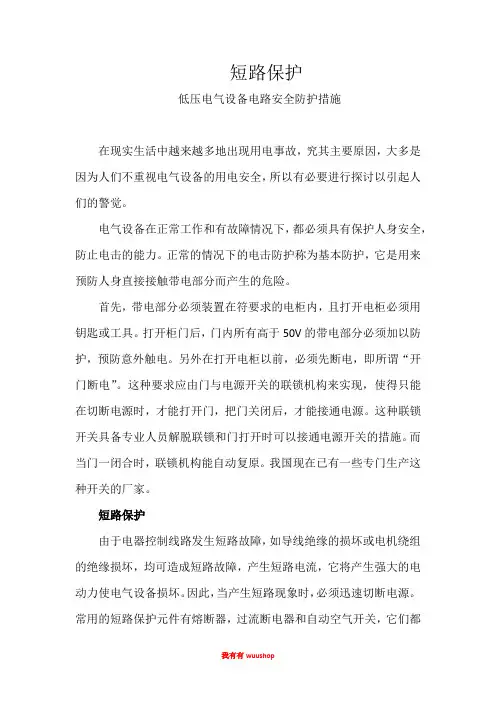

短路保护低压电气设备电路安全防护措施在现实生活中越来越多地出现用电事故，究其主要原因，大多是因为人们不重视电气设备的用电安全，所以有必要进行探讨以引起人们的警觉。

电气设备在正常工作和有故障情况下，都必须具有保护人身安全，防止电击的能力。

正常的情况下的电击防护称为基本防护，它是用来预防人身直接接触带电部分而产生的危险。

首先，带电部分必须装置在符要求的电柜内，且打开电柜必须用钥匙或工具。

打开柜门后，门内所有高于50V的带电部分必须加以防护，预防意外触电。

另外在打开电柜以前，必须先断电，即所谓“开门断电”。

这种要求应由门与电源开关的联锁机构来实现，使得只能在切断电源时，才能打开门，把门关闭后，才能接通电源。

这种联锁开关具备专业人员解脱联锁和门打开时可以接通电源开关的措施。

而当门一闭合时，联锁机构能自动复原。

我国现在已有一些专门生产这种开关的厂家。

短路保护由于电器控制线路发生短路故障，如导线绝缘的损坏或电机绕组的绝缘损坏，均可造成短路故障，产生短路电流，它将产生强大的电动力使电气设备损坏。

因此，当产生短路现象时，必须迅速切断电源。

常用的短路保护元件有熔断器，过流断电器和自动空气开关，它们都有瞬间切断电源的机能。

（1)用熔断器作保护在分支电路中，允许用瞬间时流继电器作保护，该继电器对有足够分断能力的器件起作用。

该器件可以切断一个或几个电路或支路，也可切断总保护器件或急停器件。

熔断器的额定电流和其它短路保护器件的整定电流要尽可能小些，但必须满足电动机起动电流和变压器合闸电流的要求，其整定值可根据该器件所保护导线最小载面积来确定。

（2)用自动开关作保护自动开关又称自动空气断路器，它有短路，过载等保护功能，在线路中发生故障时，这种开关能自动切断电源。

它是低压配电重要保护元件之一，常作低压配电盘的总电源开关及电机变压器的合闸开关。

生命是宝贵的，对于我们每个人都只有一次，所以我们平时就要严格的要求自己，规范操作，对设备的维修时，要严格按照电工电气安全操作规程进行操作。

低压供电系统安全防护方法范文低压供电系统的安全防护是保障供电系统正常运行和人身安全的重要措施。

本文将从设备选择与维护、电气安装、用电控制和安全操作等方面介绍低压供电系统的安全防护方法。

设备选择与维护是低压供电系统安全防护的基础。

首先，应选择具备良好质量和技术性能的设备，避免使用低劣、不合格的电器设备。

其次，应定期对设备进行维护和检测，及时发现和解决设备问题，避免设备故障引发安全事故。

此外，设备的安装和接线也需要按照规范进行，确保设备稳定可靠运行。

电气安装是低压供电系统安全防护的重点。

在电气安装中，应注意以下几点。

首先，应按照电气设备的使用要求进行布置，确保设备之间有足够的间隔和通风。

其次，应合理规划电缆线路，避免过长或交叉敷设。

另外，电缆线路的接线应采用可靠的接头和绝缘材料，防止因接触不良或绝缘破损导致电击事故。

最后，应设置过载和短路保护装置，及时切断电源，防止电气设备过载或短路引发火灾和其他安全事故。

用电控制是低压供电系统安全防护的重要环节。

在用电控制中，应注意以下几点。

首先，应有合理的用电计划，避免过度负荷使用电力，以防止供电系统过载。

其次，应安装电能计量设备，定期监测电能的消耗和负荷变化，及时调整用电计划和供电方式。

另外，应合理使用电器设备，避免私拉乱接、破坏设备绝缘等不安全操作。

最后，应注意用电场所的安全防护措施，例如设置防爆灯具、防火墙和紧急疏散通道等，确保用电场所的人员和财产安全。

安全操作是低压供电系统安全防护的最后一环。

在日常操作中，应遵守以下几个原则。

首先，严格按照操作规程进行操作，禁止擅自操作设备或更改电气装置。

其次，应定期对设备进行巡视，及时发现设备故障和异常现象。

另外，在操作过程中应注意个人防护，例如佩戴绝缘手套和工作帽，确保操作安全。

最后，应定期进行安全培训，提高操作人员的安全意识和应急处理能力，做好安全防护的各项工作。

综上所述，低压供电系统的安全防护需要在设备选择与维护、电气安装、用电控制和安全操作等方面同时进行。

低压配电线路保护与电击防护引言低压配电线路是指电压在低于1000V的配电线路，它们广泛应用于民用、商业和工业领域。

然而，低压配电线路存在诸多安全隐患，如电压过负荷、短路故障以及电击等。

本文将介绍低压配电线路的保护措施和电击防护措施，以帮助确保低压配电线路的安全运行。

低压配电线路保护保护低压配电线路的目的是确保电路设备和人员的安全。

以下是几种常见的低压配电线路保护措施：过负荷保护过负荷是指电流超过了线路或设备的额定负荷能力。

过负荷可能导致线路发热、电气设备损坏甚至火灾。

因此，过负荷保护是保护低压配电线路的关键。

常见的过负荷保护方法包括：•热过载保护器：热过载保护器是一种根据电流大小和时间特性来实现过负荷保护的装置。

当电流超过额定电流的设定值时，热过载保护器会自动切断电路，从而保护线路和设备。

•电子保护装置：电子保护装置通常由微处理器控制，能够监测电流和温度等参数，并根据设定的保护参数进行过负荷保护。

短路保护短路是指两个或多个电路相间发生直接连接，形成低电阻路径，导致电流急剧增加。

短路可能导致线路损坏、设备故障甚至火灾。

短路保护的目标是迅速切断电路，以减少损坏和危险。

常见的短路保护措施包括：•熔断器：熔断器是一种通过熔化导电材料来切断电路的保护装置。

当短路发生时，熔断器会迅速熔化，中断电流，从而保护线路和设备。

•断路器：断路器是一种通过空气开关或真空开关来切断电路的保护装置。

断路器通常具有快速断开和重合功能，它可以迅速切断电路，并在故障解除后重新接通。

接地保护接地保护是指在系统中建立可靠的接地连接，以确保人员在电气故障时可以安全地放电。

接地保护的目标是减少电压危险，防止电击事故的发生。

常见的接地保护措施包括：•保护接地：保护接地是将设备或电路的接地连接到地下的可靠的接地系统，以降低接触电压。

保护接地通常与过负荷和短路保护装置结合使用。

•人身接地保护：人身接地保护是通过将人体接地来降低电流的流经人体的可能性。

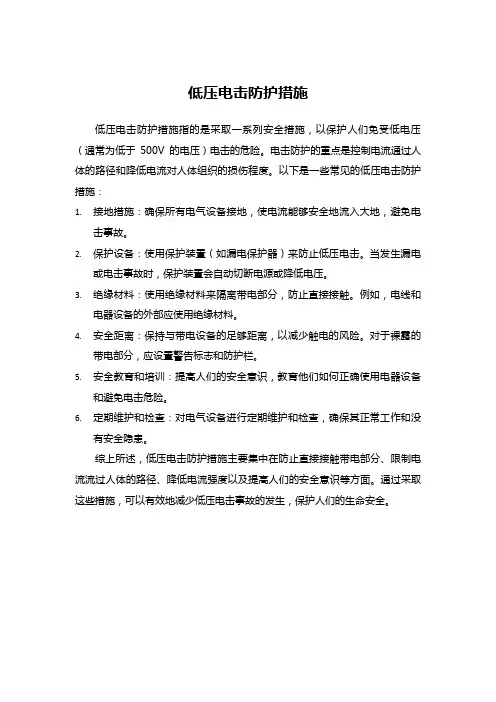

低压电击防护措施
低压电击防护措施指的是采取一系列安全措施，以保护人们免受低电压（通常为低于500V的电压）电击的危险。

电击防护的重点是控制电流通过人体的路径和降低电流对人体组织的损伤程度。

以下是一些常见的低压电击防护措施：
1.接地措施：确保所有电气设备接地，使电流能够安全地流入大地，避免电
击事故。

2.保护设备：使用保护装置（如漏电保护器）来防止低压电击。

当发生漏电
或电击事故时，保护装置会自动切断电源或降低电压。

3.绝缘材料：使用绝缘材料来隔离带电部分，防止直接接触。

例如，电线和
电器设备的外部应使用绝缘材料。

4.安全距离：保持与带电设备的足够距离，以减少触电的风险。

对于裸露的
带电部分，应设置警告标志和防护栏。

5.安全教育和培训：提高人们的安全意识，教育他们如何正确使用电器设备
和避免电击危险。

6.定期维护和检查：对电气设备进行定期维护和检查，确保其正常工作和没
有安全隐患。

综上所述，低压电击防护措施主要集中在防止直接接触带电部分、限制电流流过人体的路径、降低电流强度以及提高人们的安全意识等方面。

通过采取这些措施，可以有效地减少低压电击事故的发生，保护人们的生命安全。

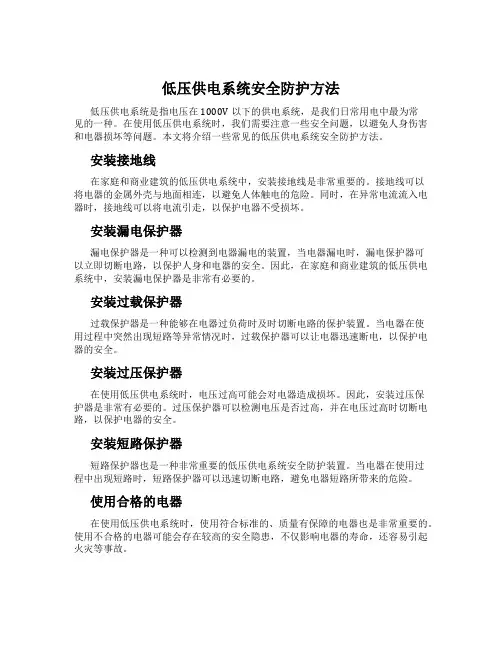

低压供电系统安全防护方法低压供电系统是指电压在1000V以下的供电系统，是我们日常用电中最为常见的一种。

在使用低压供电系统时，我们需要注意一些安全问题，以避免人身伤害和电器损坏等问题。

本文将介绍一些常见的低压供电系统安全防护方法。

安装接地线在家庭和商业建筑的低压供电系统中，安装接地线是非常重要的。

接地线可以将电器的金属外壳与地面相连，以避免人体触电的危险。

同时，在异常电流流入电器时，接地线可以将电流引走，以保护电器不受损坏。

安装漏电保护器漏电保护器是一种可以检测到电器漏电的装置，当电器漏电时，漏电保护器可以立即切断电路，以保护人身和电器的安全。

因此，在家庭和商业建筑的低压供电系统中，安装漏电保护器是非常有必要的。

安装过载保护器过载保护器是一种能够在电器过负荷时及时切断电路的保护装置。

当电器在使用过程中突然出现短路等异常情况时，过载保护器可以让电器迅速断电，以保护电器的安全。

安装过压保护器在使用低压供电系统时，电压过高可能会对电器造成损坏。

因此，安装过压保护器是非常有必要的。

过压保护器可以检测电压是否过高，并在电压过高时切断电路，以保护电器的安全。

安装短路保护器短路保护器也是一种非常重要的低压供电系统安全防护装置。

当电器在使用过程中出现短路时，短路保护器可以迅速切断电路，避免电器短路所带来的危险。

使用合格的电器在使用低压供电系统时，使用符合标准的、质量有保障的电器也是非常重要的。

使用不合格的电器可能会存在较高的安全隐患，不仅影响电器的寿命，还容易引起火灾等事故。

注意电器的容量限制在使用电器时，需要根据电器的容量限制来合理安排电器的使用量。

过多使用电器可能会导致过电压、过负荷等问题，引发安全隐患。

总结安全使用低压供电系统是非常重要的，除了以上列举的安全防护方法外，还需要关注低压供电系统的接线、保养和维护等方面。

希望大家在日常使用中能够关注低压供电系统的安全问题，杜绝安全隐患。

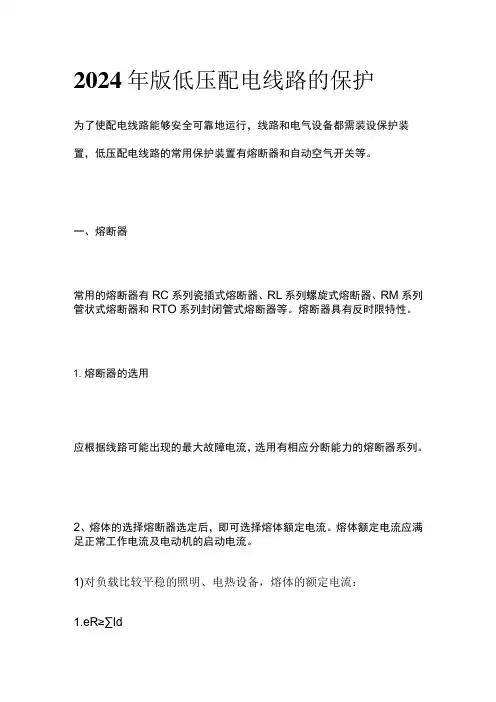

2024年版低压配电线路的保护为了使配电线路能够安全可靠地运行，线路和电气设备都需装设保护装置，低压配电线路的常用保护装置有熔断器和自动空气开关等。

一、熔断器常用的熔断器有RC系列瓷插式熔断器、RL系列螺旋式熔断器、RM系列管状式熔断器和RTO系列封闭管式熔断器等。

熔断器具有反时限特性。

1.熔断器的选用应根据线路可能出现的最大故障电流，选用有相应分断能力的熔断器系列。

2、熔体的选择熔断器选定后，即可选择熔体额定电流。

熔体额定电流应满足正常工作电流及电动机的启动电流。

1)对负载比较平稳的照明、电热设备，熔体的额定电流：1.eR≥∑Id2)对单台有冲击启动电流的电动机，熔体额定电流为：IeR>(1.5-2.5)Ied3)对有多台电动机共用的熔断器，熔体额定电流：IeR≥(1.5~2.5)Iedmax+Ij式中：IeR为熔体额定电流；Iedmax为容量最大一台电动机的额定电流;∑Id为所有用电设备额定电流之和;Ied为电动机的额定电流;Ij为其余各台电动机计算负荷电流。

式中15-2.5为启动系数。

当轻载启动或启动时间较短的设备，启动系数可取L5当重载启动或启动时间较长的设备启动系数最大可取2.5β可逆控制的电动机启动系数取2.5o3、熔断器的电流等级熔体选定后，即可以确定熔座或熔管的电流等级。

通常熔座或熔管的额定电流应大于或等于熔体的额定电流。

如15A熔丝,可选用RC1A-15,也可选用RClA-30o如经常有过载情况，应选用大一级的RC1A-3O为好。

4、熔体的上、下级配合在配电系统中，上、下级熔断器的熔体应协调配合。

如线路中出现短路故障时，应离故障点最近的熔断器熔体熔断，以保证同一系统中其它电气设备能正常运转。

因此，选择熔体时，要使下一级熔体的分断时间较上一级为小，通常上一级熔断时间至少是下一级的3倍。

如用同样材料的熔体，上一级熔体额定电流应比下一级大2倍级为宜。

5、熔断器的使用、维护1）熔断器应完整无损、紧密可靠；2）熔断器应装在各相相线上。

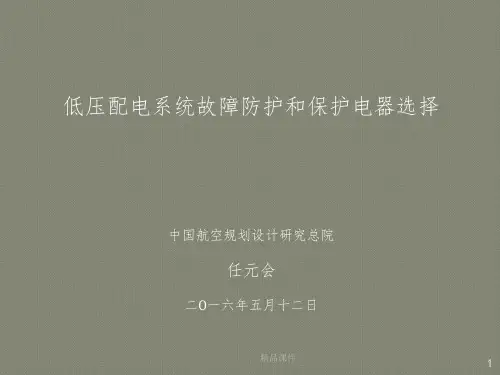

低压配电系统故障防护和保护电器选择低压配电系统是现代建筑中必不可少的部分，它为建筑物内的各种电器设备提供电力。

然而，随着住宅建筑的不断发展和电器设备的不断更新，低压配电系统也面临着许多故障和潜在的安全风险。

为了防止这些风险的发生，必须选择正确的保护电器，并采取适当的措施来保护低压配电系统免受故障的影响。

要防止低压配电系统中的故障，首先必须了解其工作原理。

低压配电系统通常由发电机、变压器、开关、保护器和负载组成。

发电机将机械能转换为电能，变压器将电能转换为适合低压配电系统的电压。

开关用于将电路分为多个分支，并在需要时打开和关闭电路。

保护器用于监控电路中的电流和电压，以避免电子设备因过载、短路和过电压等问题而损坏。

负载将电能转化为其他形式的能源供应电器设备。

当低压配电系统出现故障时，可能会导致电器设备的损坏或发生火灾等严重后果。

因此，必须选择正确的保护电器来保护电器设备免遭损坏或者受到其他危害。

选择保护电器时，必须考虑以下因素：1. 电器设备的额定功率和电流根据电器设备的额定功率和电流，可以选择适当的断路器或保险丝来保护设备免受过载和短路的影响。

过载和短路是低压配电系统中最常见的故障原因，因此必须采取有效的保护措施来保护电器设备。

2. 线路和电器设备的性质保护电器的选择还应考虑线路和电器设备的性质。

例如，对于一些特殊的负载，例如电动机等，需要选择特殊的保护装置来避免起动电流过大，并且需要使用带有保护功能的断路器，以防止电动机由于故障而损坏。

3. 故障模式和故障类型在选择保护电器时，还需要考虑故障的模式和类型。

例如，对于一些常见的故障类型，如过载和短路，可以使用保险丝或断路器来保护设备。

对于过电压和欠电压等故障类型，需要采用电压继电器和电压控制器等辅助保护装置。

总之，低压配电系统在防止故障发生时需要选择适当的保护电器。

在选择保护电器时，必须考虑电器设备的额定功率和电流、线路和电器设备的性质以及故障模式和故障类型等各方面因素。

( 安全管理 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改低压供电系统安全防护方法(标准版)Safety management is an important part of production management. Safety and production are inthe implementation process低压供电系统安全防护方法(标准版)随着我国工业不断的发达，工厂机械化、自动化程度不断提高，工厂日用电量也在不断加大，为了确保用电的安全性、可靠性，防止人身触电事故的发生，低压供电系统的安全防护尤为重要。

易卖工控为广大用户简单的讲述下低压供电系统安全的防护方法低压供电系统的特点低压供电系统是由总配电室内的低压配电柜、低压输送电缆；各用户进线总配电柜、分配电箱、用电设备等组成。

低压配电线路是向低压用电设备输送和分配电能，具有接头多、规格型号多、敷设方式多、线路长，以及各分配电箱内的控制开关具有操作次数多等特点。

各用电设备又具有多样性，如生产机械、电热、电解电镀、电焊以及实验设备、照明等，这些用电设备，其用电特性各有不同。

按电流种类可分为交流和直流用电设备；按电压可分低压和安全电压用电设备；按用电设备的工作制可分为连续运行、短时运行和重复短时运行等，由于低压供电系统的以上特点，线路、开关等会经常出现短路、漏电等现象，从而造成火灾、人身触电等重大事故，给企业和个人带来巨大的损失。

低压供电系统的防护措施为了防止人身触电等事故的发生，保证低压供电系统的安全性、可靠性，应采取了低压系统接地措施。

低压系统接地的形式低压系统接地可采用TN系统、TT系统和IT系统。

目前工厂低压系统接地通常采用TN系统，即系统有一点直接接地，装置的外露导线部分用保护线与该点连接。
