基于单片机的锂电池多功能工作系统(BMS)基于单片机的锂电池多功能工作系统(BMS)根据电池的基本工作特点，介绍了一种用于手机等小型设备的锂电池的管理系统。
工作系统包括基于单片机的主控制模块、电池电量监测系统、电压检测模块、电流监测模块、温度检测模块等。
通过对电池状态的跟踪，对电池进行全面监论文格式论文范文毕业论文【摘要】根据电池的基本工作特点，介绍了一种用于手机等小型设备的锂电池的管理系统。
工作系统包括基于单片机的主控制模块、电池电量监测系统、电压检测模块、电流监测模块、温度检测模块等。
通过对电池状态的跟踪，对电池进行全面监测和控制。
该设计满足了多方面的要求，增强了锂电池的功能性，提高了可靠性和可维护性。
【关键词】锂电池管理；电量监测；温度检测；电压电流检测1、前言现在手机等小型智能设备中的电池多选用锂电池。
锂电池具有自放电率极低，放电电压平缓等优点。
然而锂电池在使用中最关键的就是充放电过程。
比如要对电量进行监控，已充多少电，还需多久充满，已用多少电量，还有多久待机时间。
其次就是电池使用的安全问题，电池温度的监测必不可少。
为此，项目组根据锂电池管理的几个必不可少的因素进行了研究和开发，旨在研究过程中优化管理系统，提高电池性能。
2、系统的硬件设计图1 系统电路图电压采样、电流采样和温度采样测量锂电池的电压、电流和温度，并通过ADC转换为数字信号输出给单片机，经过内部处理后用LCD显示。
同时，AT89S52通过采样到的三个信号值进行电量算法的计算和显示。
另外对锂电池的电压、电流和温度实施监控。
1 单片机及外围电路为了充分利用单片机的IO端口和外设并降低设计成本，系统选用了AT89S52。
该单片机是一种低功耗、高性能CMOS 8位微控制器，具有8K 系统可编程Flash 存储器。
片上Flash 允许程序存储器在系统可编程，亦适于常规编程器。
在单芯片上，拥有灵巧的8 位CPU 和在系统可编程Flash，完全满足系统需要。
山东理工大学电气与电子工程学院课程设计说明书设计题目基于单片机的电量检测设计（一）专业班级学生姓名学号指导教师起止日期随着电力系统电量的日益扩大和电压运行等级的不断提高，传统的电量检测系统暴露出越来越多的缺点，难以满足现代电网向自动化、数字化发展的需要。
本文首先系统的阐述瞬时无功功率理论计算方法，其中由瞬时有功功率和无功功率、瞬时有功电流和无功电流和瞬时无功功率理论和传统功率理论比较三部分组成；其次概述了霍尔传感器的工作原理和各项工作技术指标；最后，简单介绍本次设计硬件系统的设计方案，其中包括控制电路、单片机AT89C51的选择、ADC0809模数转换部分、独立式按键键盘输入部分、LED静态显示部分方面的设计。
由于本人能力有限没能很好的完成软件部分的设计以及仿真，这成为本次设计的一个很大的遗憾。
关键词瞬时无功功率理论霍尔传感器 AT89C51 ADC0809With the growing electricity power system and the increasing level voltage operation, the traditional power detection system exposes more and more shortcomings, it is difficult to meet the modern grid automation, digitization development needs. This article first systematic exposition of the instantaneous reactive power theory calculation method in which the instantaneous active and reactive power, the instantaneous active current and reactive current and instantaneous reactive power theory and the traditional theory of comparative power of three parts; followed by an overview of the Hall sensor works and technical specifications of the work; Finally, a brief introduction of this design of the hardware system design, which includes a control circuit, chip microcomputer AT89C51 choice, ADC0809 analog-digital conversion part, stand-key keyboard input section, LED static display some aspects of the design. Since I could not very well limited ability to complete the software part of the design and simulation, which became this design a lot of regret.Keywords Instantaneous reactive power theory Hall sensor AT89C51ADC0809目录中文摘要 (I)英文摘要 (II)1 绪论 (1)2 瞬时无功功率理论 (2)2.1瞬时有功功率和无功功率 (2)2.2瞬时有功电流和无功电流 (4)2.3瞬时无功功率理论和传统功率理论比较 (5)3 霍尔电量传感器…………………………………………… 7酽锕极額閉镇桧猪訣锥。
题目：锂电池充放电系统的设计所在院系：信息与通信技术系专业：电气工程及其自动化摘要随着电子技术的快速发展使得各种各样的电子产品都朝着便携化和小型轻量化的方向发展，也使得更多的电气化产品采用基于电池的供电系统。
目前为止，较多使用的电池有镍镉、镍氢、铅蓄电池和锂电池。
由于不同类型电池的充电特性不同，通常对不同类型，甚至不同电压、容量等级的电池使用不同的充电器，但这在实际使用中有很多不便。
本设计是一种基于单片机的锂离子电池充电器，在设计上，选择了简洁、高效的硬件，设计稳定可靠的软件，说明了系统的硬件组成，包括单片机电路、充电控制电路、电压转换及光耦隔离电路，并对充电器的核心器件MAX1898充电芯片、AT89C2051单片机进行了较详细的介绍。
阐述了系统的软硬件设计。
以C 语言为开发工具，进行了设计和编码。
保证了系统的可靠性、稳定性、安全性和经济性。
该充电器具有检测锂离子电池的状态；自动切换充电模式以满足充电电池的充电需求；充电器短路保护功能；充电状态显示的功能。
在生活中更好的维护了充电电池，使电池更好被运用到生活中。
关键词：单片机、MAX1898、AT89C51AbstractElectronic technology's fast development causes various electronic products develops toward portable and the small lightweight direction, It also causes the more electrification products to use based on battery's power supply system. At present, the many use's batteries have the nickel cadmium, the nickel hydrogen, the lead accumulator and the lithium battery. Their respective characteristic had decided they will coexist in a long time develop. Because the different type battery's charge characteristic is different, usually to different type, even different voltage, capacity rank battery use different battery charger, but this has many inconveniences in the actual use.This topic design is one kind lithium ion battery charger which is based on Single Chip, in the design, it has chosen succinctly, the highly effective hardware, the design stable reliable software, explained in detail system's hardware composition, including the monolithic integrated circuit electric circuit, the charge control electric circuit, the voltage transformation and the light pair isolating circuit, and to this battery charger's core component - MAX1898 charge chip, at89C2051 monolithic integrated circuit has carried on the detailed introduction. Elaborated system's software and hardware design. Take the C language as the development kit, has carried on the detailed design and the code. Has realized system's reliability, the stability, the security and the efficiency.The intelligence battery charger has the examination lithium ion battery's condition; The automatic cut over charge pattern meets when rechargeable battery's charge needs; Battery charger has short circuit protection function; The charge condition demonstration's function. The battery charger has made the better maintenance rechargeable battery in the life，and lengthened the rechargeable battery’s service life.Key words: SCM,STC89c51, MAX1898目录引言 (5)第1章绪论 (6)1.1课题研究的背景 (6)1.2课题研究的主要工作 (7)第2章电池的充电方法与充电控制技术 (9)2.1电池的充电方法和充电器 (11)2.1.1 电池的充电方法 (11)2.1.2 充电器的要求和结构 (15)2.1.3单片机控制的充电器的优点 (16)2.2充电控制技术 (16)2.2.1 快速充电器介绍 (16)2.2.2 快速充电终止控制方法 (17)第3章锂电池充电器硬件设计 (20)3.1单片机电路 (20)3.2电压转换及光耦隔离电路 (23)3.3电源电路 (24)3.4充电控制电路 (26)3.4.1MAX1898充电芯片 (26)3.4.2充电控制电路的实现 (30)第4章锂电池充电器软件设计 (32)4.1程序功能 (32)4.2主要变量说明 (32)4.3程序流程图 (32)结论与展望 (35)致谢 (35)参考文献 (36)附录A 电路原理图 (37)附录B 外文文献及其译文 (38)附录C 主要参考文献的题录及摘要 (40)附录D 主要源程序 (42)引言电池是通过能量转换获得电能的一种器件，电池可以分为一次电池与二次电池，一次电池是一次性的，二次电池可以反复循环使用。

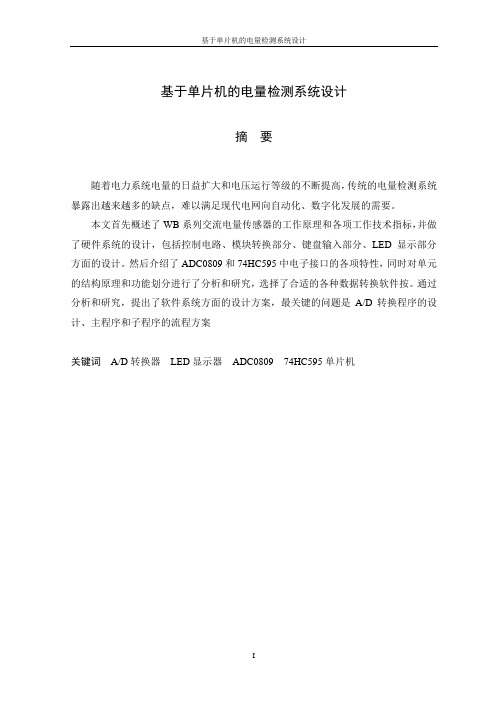

基于单片机的电量检测系统设计摘要随着电力系统电量的日益扩大和电压运行等级的不断提高，传统的电量检测系统暴露出越来越多的缺点，难以满足现代电网向自动化、数字化发展的需要。
本文首先概述了WB系列交流电量传感器的工作原理和各项工作技术指标，并做了硬件系统的设计，包括控制电路、模块转换部分、键盘输入部分、LED显示部分方面的设计。
然后介绍了ADC0809和74HC595中电子接口的各项特性，同时对单元的结构原理和功能划分进行了分析和研究，选择了合适的各种数据转换软件按。
通过分析和研究，提出了软件系统方面的设计方案，最关键的问题是A/D转换程序的设计、主程序和子程序的流程方案关键词A/D转换器LED显示器ADC0809 74HC595单片机POWER DETECTIO SYSTEM BESEDON SINGLE CHIP DESIGNABSTRACTWith the growing power system capacity and the increasing level voltage operation, the traditional amount of power detection system weaknesses exposed more and more difficult to meet the modern power grid to the automation, digital development.This paper outlines the WB series AC power sensor working principle and the work of technical indicators, and made the hardware system design, including control circuits, modules conversion component, keyboard part, LED showed that some aspects of the design. Then introduced the ADC0809 and the 74HC595 in the electronic interface properties, while the structural principles and functions of cell division was analyzed and studied, the suitable range of data conversion software by. Through analysis and research, the design of software systems, the most critical issue is A / D conversion process of design, the main program and subroutine program flow.KEYWORDS A/D conversion chip 74HC595SCM ADC0809 LED display chip目录中文摘要............................................................................................... 错误！未定义书签。
毕业设计（论文）--基于单片机蓄电池检测系统设计摘要蓄电池是电池中的一种，它的作用是能把有限的电能储存起来，在合适的地方使用。
它的工作原理就是把化学能转化为电能。
它用填满海绵状的铅板作负极，填满二氧化铅的铅板作正极，并用22～28％的稀硫酸作电解质。
在充电时，电能转化为化学能，放电时化学能又转化为电能。
AbstractEnergy can be changed in various forms of energy, one of them, the chemical energy into electrical energy conversion device called chemical batteries, the general referred to as batteries, battery cells and batteries are the original division. Discharge can not be used after the manner of charging the internal regeneration of active substances called primary cells, also known as a one-time battery. Can be used after discharge rechargeable internal activity of the establishment of renewable material, the energy stored as chemical energy, the need to discharge the chemical energy to electrical energy is converted to the battery, called the battery, also known as secondary batteries.The lead-acid storage battery group is the drive power supply or contingency power supply for many machines. So the performance of the storage battery group is directly related to the normal running of many device. It is necessary to measure batteries’ parameters accurately and frequently in order to enhance their lives.The monitor system is to take AT89S52 as the core, its chip adopt the craft of CMOS and faces to monolithic machine with memory structure. It implies the quick cleaning of the 8 inside the break source. The programmable string goes to weave, still having the spare time and dropping to give or get an electric shock the way. Its integrated degree is high, the speed is quick the power consumed is low specially suitablefor the control system of many methods, data collection. This system can measure 10 roads or 20 roads the electric voltage of electric current etc.Key words: single-chip computer; battery; detection.目录1 绪论1概述 1课题的意义 235蓄电池的工作原理 5当前蓄电池的主要检测方法 5铅酸蓄电池检测系统 663系统硬件设计888AD转换器件TLC549 1112141416系统总体电路设计204系统通信电路设计22参考文献25致谢26中英文翻译271 绪论蓄电池组是许多设备的动力源或应急电源，因此电池组的性能将直接关系到设备的正常运行。

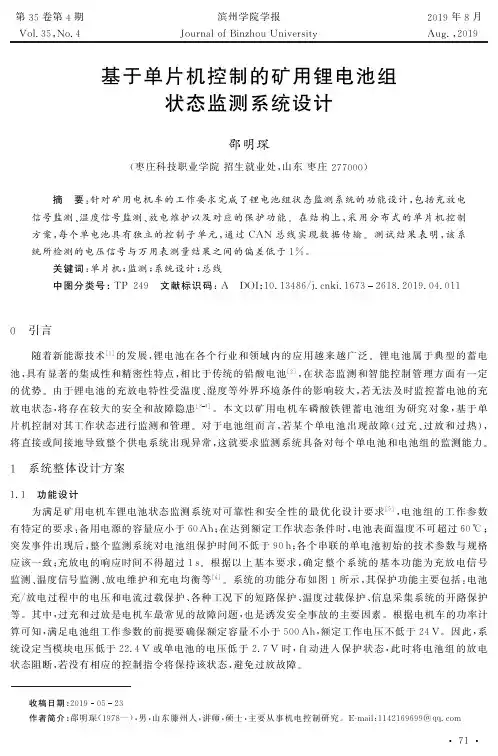

第３５卷第４期V o l ．３５,N o ．４滨州学院学报J o u r n a l o f B i n z h o uU n i v e r s i t y ２０１９年８月A u g．,２０１９基于单片机控制的矿用锂电池组状态监测系统设计收稿日期:２０１９０５２３作者简介:邵明琛(１９７８ ),男,山东滕州人,讲师,硕士,主要从事机电控制研究.E Ｇm a i l :１１４２１６９６９９＠q q ．c o m 邵明琛(枣庄科技职业学院招生就业处,山东枣庄２７７０００)㊀㊀摘㊀要:针对矿用电机车的工作要求完成了锂电池组状态监测系统的功能设计,包括充放电信号监测㊁温度信号监测㊁放电维护以及对应的保护功能.在结构上,采用分布式的单片机控制方案,每个单电池具有独立的控制子单元,通过C A N 总线实现数据传输.测试结果表明,该系统所检测的电压信号与万用表测量结果之间的偏差低于１％.㊀㊀关键词:单片机;监测;系统设计;总线㊀㊀中图分类号:T P２４９㊀文献标识码:A㊀D O I :１０．１３４８６/j．c n k i ．１６７３２６１８．２０１９．０４．０１１０㊀引言随着新能源技术[１]的发展,锂电池在各个行业和领域内的应用越来越广泛.锂电池属于典型的蓄电池,具有显著的集成性和精密性特点,相比于传统的铅酸电池[２],在状态监测和智能控制管理方面有一定的优势.由于锂电池的充放电特性受温度㊁湿度等外界环境条件的影响较大,若无法及时监控蓄电池的充放电状态,将存在较大的安全和故障隐患[３４].本文以矿用电机车磷酸铁锂蓄电池组为研究对象,基于单片机控制对其工作状态进行监测和管理.对于电池组而言,若某个单电池出现故障(过充㊁过放和过热),将直接或间接地导致整个供电系统出现异常,这就要求监测系统具备对每个单电池和电池组的监测能力.１㊀系统整体设计方案１．１㊀功能设计为满足矿用电机车锂电池状态监测系统对可靠性和安全性的最优化设计要求[５],电池组的工作参数有特定的要求:备用电源的容量应小于６０A h ;在达到额定工作状态条件时,电池表面温度不可超过６０ħ;突发事件出现后,整个监测系统对电池组保护时间不低于９０h ;各个串联的单电池初始的技术参数与规格应该一致;充放电的响应时间不得超过１s .根据以上基本要求,确定整个系统的基本功能为充放电信号监测㊁温度信号监测㊁放电维护和充电均衡等[６].系统的功能分布如图１所示,其保护功能主要包括:电池充/放电过程中的电压和电流过载保护㊁各种工况下的短路保护㊁温度过载保护㊁信息采集系统的开路保护等.其中,过充和过放是电机车最常见的故障问题,也是诱发安全事故的主要因素.根据电机车的功率计算可知,满足电池组工作参数的前提要确保额定容量不小于５００A h ,额定工作电压不低于２４V .因此,系统设定当模块电压低于２２．４V 或单电池的电压低于２．７V 时,自动进入保护状态,此时将电池组的放电状态阻断,若没有相应的控制指令将保持该状态,避免过放故障.１７滨州学院学报第３５卷１．２㊀结构设计系统的总体结构如图２所示,为更好地实施功能设计,采用分布式控制方案,将硬件系统分为总控端㊁单电池分控端㊁显示端㊁通讯端等.系统采用C A N通讯方案[７],既可以有效地将所有功能模块结合成整体,又能实现单电池的参数信号监测.此外,还要求系统具备维护㊁保护和预警能力.为便于提升模块之间通讯的效率和质量,在整体控制过程中,采用局部隔离法[８]连接分块控制器与总控制器.图１㊀系统功能分布图２㊀电池组监测系统总体结构２㊀系统硬件设计２．１㊀主控制器和充放维护电路设计为提高系统的可开发性,便于后期功能改进和结构设计,采用S T M３２F１０３R B T６型处理器作为总成控制器的核心.在主控器工作时,首先对单电池的相关参数信号进行采集,该过程基于C A N１总线方案实现;然后对采集信息进行识别,根据数据发送相关控制指令,包括监测㊁保护和控制等.在隔离控制方面,选用WD５２４型隔离电源完成主控器对总线的隔离,在各个控制节点位置增设电压转换器７８０５,可将电压变为稳压５V,为C A N１网络提供电能.由矿用电机车的运行要求可知,若电池组充满后长时间不工作,需要定期对其进行一次充放电.在该系统中,主要基于继电器实现自动放电,其维护电路如图３所示.端口P２为充电设备接入端,P３为锂电池组的输入/输出端口.充电设备的工作状态由光耦确定,若充电设备故障,但仍需要继续充电,该过程可通过D１和D１８共同实现控制.K１和K３分别表示控制继电器和中间继电器,是实现电路维护的主要器件.当光耦检测到电池组正常放电工作时,R e l a y_C T L１接口将保持低电平状态,K３继电器常开触点断开,不动作.当执行充电工作时,R e l a y_C T L１接口将保持高电平状态,K３继电器随着K１继电器的动作而工作,执行放电维护任务.电路中的D１和D１８选用M B R２０１００器件,其主要工作参数为:I F＝１０A,I F S M＝１５０A,V R R M＝１００V.控制继电器K１选用了S O N G L E系列,其主要工作参数为:线圈电压为２４V D C㊁触头电压为２４V D C㊁触头电流为１A.中间继电器K３选用了施耐德系列,该类型的继电器具有插式结构,其主要的工作参数为:线圈电压为２４V D C㊁触 ２７第４期邵明琛㊀基于单片机控制的矿用锂电池组状态监测系统设计头电压为１９．２~２６．４V D C ㊁触头电流为１２A.图３㊀维护放电电路图４㊀传感器接线图２．２㊀电信号监测模块设计锂电池的工作状态以电信号的监测为依据,综合考虑煤矿装备的安全性和性价比要求,选用霍尔传感器作为电信号监测的关键器件,型号为T B C ０６D S ５系列,接线图如图４所示,最终通过L MV ３２４四路低电压轨至轨输出运算放大器输出电信号.该系列传感器可有效地隔离功率母线,其主要的工作参数为:供电电压＋５Vʃ５％,失调电压＋２．５Vʃ０．５％,可监测电流范围ʃ１２A ,初级电感值０．０１３μH ,初级电阻０．１８m Ω;可绝缘电压２．５k V ,带宽值２００k H z ,最大响应时间低于５００n s ,信号检测最大误差０．７％,信号线性度低于０．１％F S ,额定工作温度范围－４０~８５ħ.电信号监测所采用的传感器由S T M ３２系列单片机控制,采集信号范围为V R E F －ɤV I N ɤV R E F ＋.若需要获取最大的采样电流,需要将V R E F －置为０㊁V R E F ＋置为３．２V .２．３㊀温度信号监测模块设计除了充放电信号外,温度信号是状态监测系统最重要的采集信号.为了确保系统的安全性,对每一个单电池连接一个温度传感器D S １８B ２０(其内部结构如图５所示),实现多温度监测.图５㊀１８B ２０内部结构图该传感器在电池组温度检测的智能识别和传输方面有着良好的可靠性,能够根据传感器本身不同的３７滨州学院学报第３５卷序列号进行分布式数据处理.每个传感器的R OM 内部都集成了６４位序列号,可实现与单电池的一一对应.对于数据的读取,采用搜索式工作方式,即只有完全对应了相应序列号才能够执行后续操作.图６㊀１８B ２０温度检测电路为了简化整个温度检测系统的电路,设计传感器的连接结构如图６所示.系统将温度传感器D S １８B ２０的D Q 端口与主控器的I /O 端口直接相连,利于系统的直接控制.此时,每个传感器的接入电压为３．３V .文中系统的电池组由８个单电池组成,因此需要连接８个对应系列号的温度传感器.由于传感器的读数准确,工作可靠,因此无须再单独设计维护电路.２．４㊀通讯模块设计在通讯方面,系统采用C A N 总线传输方式,控制核心选用P C A ８２C ２５０系列芯片.该芯片可直接与物理总线连接,因而可有效地判定总线的工作位置以及工作状态.系统中C A N 总线通讯的隔离电路(如图７所示),能够实现良好的共模信号抑制效果,此外,保护功能也非常显著.该控制模块选用的高速光耦为６N １３７系列,抗干扰能力较强,在信号接收和发送时均能通过L E D 等显示工作状态.图７㊀C A N 总线通讯的隔离电路２．５㊀系统调试与测试为进一步确保并验证所设计锂电池组状态监测系统的工作性能和稳定性,将各个硬件模块进行接线和调试.在调试和测试过程中,通过不同的信号采集器进行信号收集,并通过信号处理模块得出电压波形;对于电路电压的对比测试,采用高精度万用表.最终将系统所采集的信号与万用表获得的结果进行比较,结果表明,系统监测信号与万用表采集信号之间的平衡偏差低于１％,由此可见,该系统具有非常高的检测精度和可靠性,适用于矿用电机车锂电池组的智能控制.３㊀结论对于矿机车而言,锂电池的充放电以及安全性能是决定工作能力的关键指标之一.文中所设计的锂电池组状态监测系统不但完全满足煤矿生产要求,而且体现了可靠性和性价比特点.该系统基于单片机控制,在设计中充分考虑充放电信号监测㊁温度信号监测㊁放电维护和充电均衡等.系统的调试和测试结果,表明了系统的高精度和可靠性.４７第４期邵明琛㊀基于单片机控制的矿用锂电池组状态监测系统设计参㊀考㊀文㊀献:[１]㊀欧阳明高．中国新能源汽车的研发及展望[J]．科技导报,２０１６,３４(６):１３２０．[２]㊀张浩,曹高萍,杨裕生．炭材料在铅酸电池中的应用[J]．电源技术,２０１０,３４(７):７２９７３３．[３]㊀李革臣．实现 本质安全性 才能有效消除锂电池安全隐患[J]．人民公交,２０１１(２):１０８．[４]㊀袁弘,张明江,李建祥,等．基于云服务的电动汽车电池安全预警系统设计[J]．计算机应用与软件,２０１４(９):６３６６．[５]㊀魏军英,李士阳．现代设计理论和方法在煤矿机械设计中的应用[J]．煤矿机械,２００７,２８(４):２３２４．[６]㊀邱斌斌,王智弘,李程,等．电池组用荷电状态均衡充电模糊控制策略[J]．电源学报,２０１５,１３(２):１１３１２０．[７]㊀姚立权,刘永刚,沈佳昱,等．基于C A N总线的智能乳化液泵站控制系统研究与开发[J]．煤炭工程,２０１５,４７(２):１３３１３５．[８]㊀柯文瑞,欧少贤,阮顺添,等．低压线路防洪自动隔离控制系统的研发与应用[J]．中国科技信息,２０１５(５):１７５１７７．D e s i g no fM i n eL i t h i u mB a t t e r y S t a t u sM o n i t o r i n gS y s t e mB a s e do n M C UC o n t r o lS H A O M i n gＧC h e n(A d m i s s i o n a n dE m p l o y m e n tD e p a r t m e n t,Z a o z h u a n g V o c a t i o n a lC o l l e g eo f S c i e n c e a n dT e c h n o l o g y,Z a o z h u a n g２７７０００,C h i n a)A b s t r a c t:A c c o r d i n g t o t h ew o r k i n g r e q u i r e m e n t so fm i n i n g l o c o m o t i v e,t h e f u n c t i o nd e s i g no f l i t h iＧu mb a t t e r y c o n d i t i o nm o n i t o r i n g s y s t e mi s c o m p l e t e d,i n c l u d i n g c h a r g e a n dd i s c h a r g e s i g n a lm o n i t o r i n g, t e m p e r a t u r e s i g n a lm o n i t o r i n g,d i s c h a r g em a i n t e n a n c e,c h a r g ee q u a l i z a t i o na n dc o r r e s p o n d i n gp r o t e c t i o n f u n c t i o n s．I n s t r u c t u r e,a d i s t r i b u t e dM C Uc o n t r o l s c h e m e i s a d o p t e d．E a c h s i n g l e c e l l h a s i t s o w n c o n t r o l s u bＧu n i t,a n dd a t a t r a n s m i s s i o n i s r e a l i z e db y C A Nb u s．T h em a i nh a r d w a r e d e s i g no f t h e s y s t e mi s c o mＧp l e t e d,i n c l u d i n g t h em a i nc o n t r o l l e r,c h a r g e a n dd i s c h a r g em a i n t e n a n c e c i r c u i t,m o n i t o r i n g m o d u l eo f eＧl e c t r i c a l s i g n a l a n d t e m p e r a t u r e s i g n a l,c o m m u n i c a t i o nm o d u l e a n ds oo n．T h ed e b u g g i n g a n d t e s t i n g r eＧs u l t s s h o wt h a t t h e d e v i a t i o nb e t w e e n t h e v o l t a g e s i g n a l d e t e c t e db y t h e s y s t e ma n d t h em e a s u r e m e n t r eＧs u l t s o f t h em u l t i m e t e r i s l e s s t h a n１％．K e y w o r d s:M C U;m o n i t o r i n g;s y s t e md e s i g n;b u s(责任编辑:贾晶晶)５７。
0引言研发低排放、低油耗的新能源车辆作为如今车辆产业界的重要使命，而混合动力车辆就是一种新型的节约能耗和环保的车辆类型。
因为混合动力车辆的驱动条件繁琐，电池的使用期限受到非常大的影响。
改进混合动力汽车的当务之急是处理电池问题，这使得电池的检测设计条件变得更严格。
1锂离子电池的相关性能锂离子电池结构图如图1所示，是现如今能量密度最高的电池。
它相对于其它电池，有许多优势。
高工作电压3.2V 左右，这说明当应用于电力汽车能大大降低电池串联数量。
如今由于嵌入式系统的快速发展，锂电池管理系统和电池管理系统的充放电保护已发展非常成熟。
锂电池的应用范围也越来越广泛。
锂离子电池中锂的原子量（6.94）是元素周期表金属元素中最小的，比重量小（0.534g/cm 3，20°C ）、电化学当量最小（0.26g/（A.K ））、电极电势最低（-3.045V ）。
锂电池放电时的电压平稳，适用的领域大而且利用期限长。
这种电池的原理是：锂金属氧化物在阳极形成锂离子，然后在阴极完成充放电过程。
电池充电的时候，阳极上会形成锂离子，形成的锂离子通过电解液挪动到阴极，阴极的碳层有很多的微孔，将到达阴极的锂离子吸入微孔，吸入的锂离子越多，充电的容量就越高。
同理，放电过程也是如此。
（图2）2检测系统设计的基本原则2.1系统硬件设计①性能标准。
确保符合所需机能指标是其主要目的，要使系统的机能指标达到标准，重点分析性质，例如幅值锂离子电池性能检测系统的设计赵力学;宫金朋;薛冰（燕京理工学院，廊坊065201）摘要:因环境污染和石油资源缺乏，混合动力汽车作为21世纪汽车工业的发展新方向，同时也得到了各地汽车生产方的重点关注。
对于混合动力汽车来说，检测电池在有差别前提下的利用机能，确保电动电池安全性、提升其续驶里程以及开拓更优质混合动力车辆的电动设备拥有重要的实际意义和投入应用价值。
本文依据锂离子电池的相关性能，成立了一个混合动力车辆电池的性能参数监测平台，对混合动力车辆电池的各方面机能展开了系统的监测。
