油缸的选型

液压油缸选型手册（原创实用版）目录一、液压油缸选型的重要性二、液压油缸的分类三、液压油缸选型的步骤和要点四、液压油缸选型的注意事项五、液压油缸选型手册的作用和意义正文液压油缸选型的重要性液压油缸是液压系统中的重要执行元件，它的选型直接影响到整个液压系统的工作效果和稳定性。

正确选择液压油缸，不仅能提高系统的工作效率，降低能耗，还能延长元件的使用寿命，减少维修费用。

因此，液压油缸选型对于液压系统的设计和使用具有重要意义。

液压油缸的分类液压油缸根据其结构和功能可分为以下几类：单杆液压缸、双杆液压缸、多级液压缸、组合液压缸等。

每种液压油缸都有其独特的结构和工作原理，适用于不同的工作环境和工况。

液压油缸选型的步骤和要点1.确定液压油缸的工作压力：根据液压系统的工作压力，选取液压油缸的工作压力，一般选取值为系统工作压力的 1.1~1.5 倍。

2.确定液压油缸的行程：根据工作部件的行程要求，选取液压油缸的行程。

3.确定液压油缸的安装方式：根据工作环境和安装空间，选取合适的液压油缸安装方式。

4.确定液压油缸的连接方式：根据液压系统的连接方式，选取液压油缸的连接方式。

5.确定液压油缸的材质和密封形式：根据工作环境和介质特性，选取液压油缸的材质和密封形式。

液压油缸选型的注意事项1.避免液压油缸的过度选型，以免造成系统能耗过大和设备投资过高。

2.注意液压油缸的安装和维护，确保其正常工作和延长使用寿命。

3.在选型过程中，要充分考虑液压油缸的可靠性和稳定性，避免因为选型不当导致的系统故障。

液压油缸选型手册的作用和意义液压油缸选型手册是液压油缸选型的重要参考资料，它提供了液压油缸的详细参数和选型建议，为设计人员和用户提供了方便、快捷的选型工具。

液压油缸选型手册摘要：一、液压油缸选型的重要性二、液压油缸的分类与结构1.分类2.结构三、液压油缸选型的要素1.工作压力2.活塞杆直径3.行程4.安装方式四、液压油缸选型的步骤与方法1.确定工作压力2.选择合适的活塞杆直径3.确定行程4.选择安装方式五、液压油缸选型的注意事项1.油缸材质2.密封方式3.品牌选择正文：液压油缸选型对于液压系统的稳定性和可靠性至关重要。

正确的选型可以确保液压油缸在实际工作中发挥最佳性能，提高设备的运行效率和寿命。

本文将为您详细介绍液压油缸的选型方法和注意事项。

首先，我们了解一下液压油缸的分类和结构。

液压油缸按照功能可分为单杆液压油缸和双杆液压油缸；按照安装方式可分为耳轴安装式、法兰安装式、轴心安装式等。

液压油缸的主要结构包括缸体、活塞杆、活塞、密封件等。

在进行液压油缸选型时，需要考虑以下几个要素：1.工作压力：液压油缸的工作压力决定了液压系统的驱动力，必须根据设备的实际需求进行选择。

通常情况下，选择工作压力时需留有一定的安全余量。

2.活塞杆直径：活塞杆直径直接影响液压油缸的承载能力。

选择时需要根据设备的负载情况和安装空间进行权衡。

3.行程：行程决定了液压油缸活塞从最下端到最上端移动的距离。

行程的选择应根据设备的实际工作需求来确定。

4.安装方式：液压油缸的安装方式会影响到设备的整体结构和布局。

根据设备的实际情况选择合适的安装方式。

在进行液压油缸选型时，可以按照以下步骤进行：1.确定工作压力：根据设备的实际需求和安全余量选择合适的工作压力。

2.选择合适的活塞杆直径：根据设备的负载情况和安装空间选择合适的活塞杆直径。

3.确定行程：根据设备的实际工作需求来确定行程。

4.选择安装方式：根据设备的实际情况选择合适的安装方式。

在液压油缸选型过程中，还需要注意以下几点：1.油缸材质：液压油缸的材质直接影响到其使用寿命和性能。

一般选择高强度、耐磨损的材质。

2.密封方式：液压油缸的密封方式关系到系统的稳定性和可靠性。

液压油缸选型及计算液压油缸是机械和工程中常见的一种装置，它由活塞、筒体、密封件、进油口和排油口等组成。

液压油缸本质上是将液体压力转换为线性机械运动的装置。

液压油缸广泛应用于输油管线、汽车、机床、起重机械、冶金、矿山、石油、化工、航空航天等领域。

如何选择液压油缸？1. 负载：负载是选择液压油缸的一个重要参数。

将液压油缸安装在所需执行力的方向上，即可取得所需的筒体尺寸和活塞尺寸，材料特性等参数，从而能够满足应用需求。

2. 速度：液压油缸的速度是由流量控制，作用力分配，超出的去向，密封摩擦以及摆动的自身等参数决定的。

在选择液压油缸时需要考虑速度限制，确保它与应用相匹配。

例如，在起重机械的情况下，需要实现平稳、快速的回收机械臂，因此需要设计具有较高响应速度的液压油缸。

3. 工作气体的类型：液压油缸的工作介质通常使用液态，常见的包括：水、液压油和空气。

不同的工作介质对液压油缸的性能和寿命有不同的影响。

例如，使用水作为工作介质可以使液压油缸在高压下具有更好的性能，使其在常温或低温下更有优势。

4. 工作温度：可以通过以下几个方面考虑工作温度：a. 确保液压油缸可在高和低温度下工作，因为在各种天气条件下需执行的任务可能会发生变化。

b. 不同类型的液压油缸在不同的温度下都会发生物理和化学变化，因此，根据应用的要求选择液压油缸非常关键。

c. 外界因素影响的温度也是一个非常重要的考虑因素，包括环境温度，媒介流速和加热或冷却作为行动缸使回油口位置。

液压油缸的计算液压油缸的计算有两个主要方面：1. 计算液压缸的负载能力：该计算基于机械、重力、速度和力的平衡方程式。

它们考虑了作用在活塞上的所有力的大小、方向和位置。

通过量化负载能力，可以确保液压油缸与应用需求相匹配。

2. 计算液压油缸的工作压力能力：液压油缸的工作压力能力是指液压油缸在其承受能力的范围内所能承受的最高工作压力。

液压油缸的工作压力能力通常是通过以下条件之一来确定的：a. 活塞对出现的负载产生的压力。

液压油缸选型注意事项1.液压缸的设计选型要注意哪些在设计液压缸时，正确选择液压缸的类型是所有设计计算的前提。

在选择液压缸的类型时，要从机器设备的动作特点、行程长短、运动性能等要求出发，同时还要考虑到主机的结构特征、给液压缸提供的安装空间和具体位置。

①机器的往复直线运动直接采用液压缸来实现是最简单又方便的。

②对于要求往返运动速度一致的场合，可采用双活塞杆式液压缸;若有快速返回的要求，则宜用单活塞杆式液压缸，并可考虑用差动连接。

③行程较长时，可采用柱塞缸，以减少加工的困难;行程较长但负载不大时，也可考虑采用一些传动装置来扩大行程。

④往复摆动运动既可用摆动式液压缸，也可用直线式液压缸加连杆机构或齿轮—齿条机构来实现。

⑤间隙密封活塞的液压缸不宜承受重载。

当液压缸的活塞与缸筒之间采用间隙密封时，液压系统的压力不宜太高，负载也不宜太大，否则容易产生大量泄漏，降低系统的效率。

负载过大则会明显缩短活塞寿命。

液压油缸2.标准液压缸的选择原则和禁忌如何从现有国产标准液压缸，包括工程、冶金、车辆、农机等四大系列若干种规格中，选用所需要的液压缸，应综合考虑以下两个方面:①应从占用空间的大小、重里、刚度、成本和密封性等方面，比较各种液压缸的缸简、缸盖、缸底、活塞、活塞杆等零部件的结构形式、各零部件的连接方式，以及油口连接方式、密封结构、排气和缓冲装置等。

②应根据负载特性和运动方式综合考虑液压缸的安装方式，使液压缸只受运动方向的负载而不受径向负载。

液压缸的安装方式有法兰型、销轴型、耳环型、拉杆型等安装方式。

在选定时应使液压缸不受复合力的作用并应考虑易找正性、刚度、成本和可维护性等。

综合考虑液压缸的结构和安装方式后，即可确定所需液压缸的规格。

在使用时，应注意以下事项:①工程机械设备上不宜使用普通液压缸。

工程机械的工作条件与固定设备的工作条件不同，因而对液压缸的要求也不同。

一般说来，工程用液压缸要求重量小，安装空间受限，冲击压力一般较大，因此要求液压缸强度较大，且大多不需要缓冲装置。

油缸的选型液压油缸吨位的选择：一般应用是应按使用力值的90%来选用液压油缸;当油缸需严格且连续使用时，推荐按照油缸额定力值的70-80%来选用油缸。

2、油缸行程的选择：若油缸的安装空间允许，请选择行程比实际需要行程长的油缸，以提高系统的可扩展能力并防止油缸的过度伸长。

3、油缸型式的选择：油缸的基本型式可分为：单作用油缸和双作用油缸单作用自复位油缸是采用内装复位弹簧的方式来收缩活塞，因此此种类型的液压油缸的活塞上不适合安装专用夹具及卡具，但此油缸动力源配置简单，操作灵活，特别适用于压制作业。

双作用油缸适用于活塞杆需安装专用夹具及卡具，或要求油缸快速回复，或回程需要牵引力时选用。

空心液压油缸即可用于拉也可用于压作业（力值相同），适用范围较广。

4、油缸安装及运行时的注意事项：应确保载荷是作用在油缸中心且其方向是沿着油缸方向，否则禁止使用。

当油缸用作千斤顶使用时，必须使用顶帽，支撑底盘等其他油缸附件。

油缸可允许偏心载荷使用，但应保证载荷不得超过总载荷的5%，否则将缩短油缸的使用寿命。

严禁油缸在有载荷的情况下脱开油泵的油管接口。

如何设计好液压油缸首先,在设计液压油缸前先要考虑以下几方面的问题1)要尽量缩小液压油缸的外形尺寸，使结构紧凑。

2)保证液压油缸往复运动的速度、行程需要的牵引力。

3)活塞杆最好受拉不受压，以免产生弯曲变形。

4)保证每个零件有足够的强度、刚度和耐久性。

5)尽量避免液压油缸受侧向载荷。

6)长行程液压油缸活塞杆伸出时，应尽量避免下垂。

7)能消除活塞、活塞杆和导轨之间的偏斜。

8)根据液压油缸的工作条件和具体情况，考虑缓冲、排气和防尘措施。

9)液压油缸不能因温度变化时，受限制而产生挠曲。

特别是长液压油缸更应注意。

10)要有可能的密封，防止泄漏。

11)液压油缸的结构要素应采用标准系列尺寸，尽量选择经常使用的标准件。

12)尽量做到成本低，制造容易，维修方便。

其次,是在选材上也要注意以下几个方面的问题1)缸体：机床----多数采用高强度铸铁(HT200)，当压力超过8MPa时，采用无缝钢管。

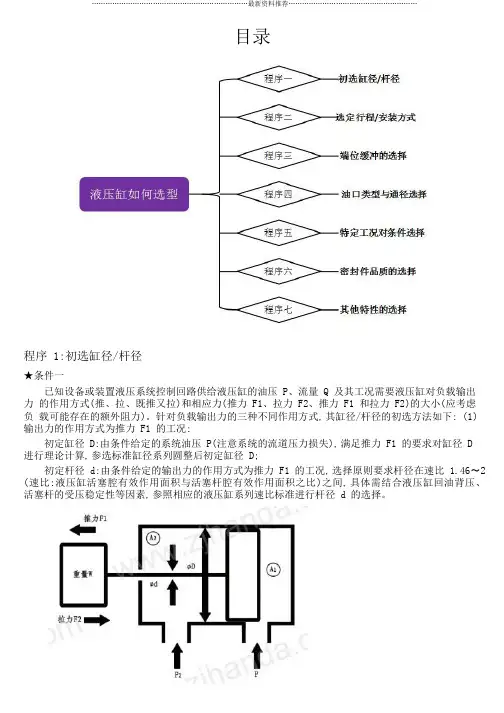

目录程序 1：初选缸径/杆径★条件一已知设备或装置液压系统控制回路供给液压缸的油压 P、流量 Q 及其工况需要液压缸对负载输出力的作用方式（推、拉、既推又拉）和相应力（推力 F1、拉力 F2、推力 F1 和拉力 F2）的大小（应考虑负载可能存在的额外阻力）。

针对负载输出力的三种不同作用方式，其缸径/杆径的初选方法如下：（1）输出力的作用方式为推力 F1 的工况：初定缸径 D：由条件给定的系统油压 P（注意系统的流道压力损失），满足推力 F1 的要求对缸径 D 进行理论计算，参选标准缸径系列圆整后初定缸径 D；初定杆径 d：由条件给定的输出力的作用方式为推力 F1 的工况，选择原则要求杆径在速比1.46～2 （速比：液压缸活塞腔有效作用面积与活塞杆腔有效作用面积之比）之间，具体需结合液压缸回油背压、活塞杆的受压稳定性等因素，参照相应的液压缸系列速比标准进行杆径 d 的选择。

（2）输出力的作用方式为拉力 F2 的工况：假定缸径 D，由条件给定的系统油压 P（注意系统的沿程压力损失），满足拉力 F2 的要求对杆径 d 进行理论计算，参选标准杆径系列后初定杆径 d，再对初定杆径 d 进行相关强度校验后确定。

（3）输出力的作用方式为推力 F1 和拉力 F2 的工况：参照以上（1）、（2）两种方式对缸径 D 和杆径 d 进行比较计算，并参照液压缸缸径、杆径标准系列进行选择。

★条件二已知设备或装置需要液压缸对负载输出力的作用方式（推、拉、既推又拉）和相应力（推力 F1、拉力 F2、推力 F1 和拉力 F2）大小（应考虑负载可能存在的额外阻力）。

但其设备或装置液压系统控制回路供给液压缸的油压 P、流量 Q 等参数未知，针对负载输出力的三种不同作用方式，其缸径/杆径的初选方法如下：（1）根据本设备或装置的行业规范或特点，确定液压系统的额定压力 P；专用设备或装置液压系统的额定压力由具体工况定，一般建议在中低压或中高压中进行选择。

液压缸选型流程：程序1：初选缸径/杆径（以单活塞杆双作用液压缸为例）※条件一已知设备或装置液压系统控制回路供给液压缸的油压P、流量Q及其工况需要液压缸对负载输出力的作用方式（推、拉、既推又拉）和相应力（推力F1、拉力F2、推力F1和拉力F2）的大小（应考虑负载可能存在的额外阻力）。

针对负载输出力的三种不同作用方式，其缸径/杆径的初选方法如下：（1）输出力的作用方式为推力F1的工况：初定缸径D：由条件给定的系统油压P（注意系统的流道压力损失），满足推力F1的要求对缸径D进行理论计算，参选标准缸径系列圆整后初定缸径D；初定杆径d：由条件给定的输出力的作用方式为推力F1的工况，选择原则要求杆径在速比1.46~2（速比：液压缸活塞腔有效作用面积与活塞杆腔有效作用面积之比）之间，具体需结合液压缸回油背压、活塞杆的受压稳定性等因素，参照相应的液压缸系列速比标准进行杆径d的选择。

（2）输出力的作用方式为拉力F2的工况：假定缸径D，由条件给定的系统油压P（注意系统的沿程压力损失），满足拉力F2的要求对杆径d进行理论计算，参选标准杆径系列后初定杆径d，再对初定杆径d进行相关强度校验后确定。

（3）输出力的作用方式为推力F1和拉力F2的工况：参照以上（1）、（2）两种方式对缸径D和杆径d进行比较计算，并参照液压缸缸径、杆径标准系列进行选择。

※条件二已知设备或装置需要液压缸对负载输出力的作用方式（推、拉、既推又拉）和相应力（推力F1、拉力F2、推力F1和拉力F2）大小（应考虑负载可能存在的额外阻力）。

但其设备或装置液压系统控制回路供给液压缸的油压P、流量Q等参数未知，针对负载输出力的三种不同作用方式，其缸径/杆径的初选方法如下：（1）根据本设备或装置的行业规范或特点，确定液压系统的额定压力P；专用设备或装置液压系统的额定压力由具体工况定，一般建议在中低压或中高压中进行选择。

（2）根据本设备或装置的作业特点，明确液压缸的工作速度要求。

油缸型号和规格尺寸1. 简介油缸是一种常见的液压执行元件，主要用于产生线性运动力和实现机械部件的定位、夹紧等功能。

在液压系统中，根据需要选择合适的油缸型号和规格尺寸是非常重要的。

2. 油缸型号分类根据不同的操作方式和结构特点，油缸可以分为多种型号，包括单作用油缸、双作用油缸、活塞杆无杆腔油缸、带杆腔油缸等。

2.1 单作用油缸单作用油缸是最基本的油缸类型之一，其通过液压力推动活塞向一个方向运动，而返回运动则依靠外力（如弹簧、重力等）完成。

2.2 双作用油缸双作用油缸能够实现双向运动，通常由一个或两个油口控制进油和排油。

在进油口通油时，油液施加在活塞的两侧，从而实现双向运动。

2.3 活塞杆无杆腔油缸活塞杆无杆腔油缸是一种专门用于特殊工况的油缸。

它的活塞杆腔不含有活塞杆，可以有效避免介质进入活塞杆腔的问题，适用于一些特殊的工艺要求。

2.4 带杆腔油缸带杆腔油缸是最常见的油缸类型之一，在油缸的两端都设置有杆腔和无杆腔。

它通常通过活塞杆连接外部的负载，实现线性运动，并能输出相应的力。

3. 油缸规格尺寸选择选择合适的油缸规格尺寸需要考虑以下几个方面：3.1 承载力需求首先需要根据实际应用中所需的承载力来选择油缸的规格尺寸。

一般来说，承载力需求越大，油缸的规格尺寸也需要相应增大。

3.2 工作压力工作压力也是选择油缸规格尺寸的重要因素之一。

较高的工作压力需要选择具有较高额定压力的油缸，以确保系统的正常工作和安全性。

3.3 工作速度工作速度对油缸的选型有一定的影响。

在选择油缸的过程中，需要考虑工作速度对液压缸的摩擦、热量和润滑等方面的影响，以保证系统的可靠性和稳定性。

3.4 安装空间限制由于油缸通常需要安装在机械设备中，因此还需要考虑安装空间的限制。

合理选择油缸的外形尺寸，以确保安装的便利性和有效利用空间。

4. 结论在选择油缸型号和规格尺寸时，需要根据实际应用需求综合考虑诸多因素。

通过了解油缸的不同型号和结构特点，合理选择适用的油缸，可以提高液压系统的工作效率和安全性，从而满足设备的需求。

目录程序 1：初选缸径/杆径★条件一已知设备或装置液压系统控制回路供给液压缸的油压 P、流量 Q 及其工况需要液压缸对负载输出力的作用方式（推、拉、既推又拉）和相应力（推力 F1、拉力 F2、推力 F1 和拉力 F2）的大小（应考虑负载可能存在的额外阻力）。

针对负载输出力的三种不同作用方式，其缸径/杆径的初选方法如下：（1）输出力的作用方式为推力 F1 的工况：初定缸径 D：由条件给定的系统油压 P（注意系统的流道压力损失），满足推力 F1 的要求对缸径 D进行理论计算，参选标准缸径系列圆整后初定缸径 D；初定杆径 d：由条件给定的输出力的作用方式为推力 F1 的工况，选择原则要求杆径在速比 1.46～2 （速比：液压缸活塞腔有效作用面积与活塞杆腔有效作用面积之比）之间，具体需结合液压缸回油背压、活塞杆的受压稳定性等因素，参照相应的液压缸系列速比标准进行杆径 d 的选择。

（2）输出力的作用方式为拉力 F2 的工况：假定缸径 D，由条件给定的系统油压 P（注意系统的沿程压力损失），满足拉力 F2 的要求对杆径 d 进行理论计算，参选标准杆径系列后初定杆径 d，再对初定杆径 d 进行相关强度校验后确定。

（3）输出力的作用方式为推力 F1 和拉力 F2 的工况：参照以上（1）、（2）两种方式对缸径 D 和杆径 d 进行比较计算，并参照液压缸缸径、杆径标准系列进行选择。

★条件二已知设备或装置需要液压缸对负载输出力的作用方式（推、拉、既推又拉）和相应力（推力 F1、拉力 F2、推力 F1 和拉力 F2）大小（应考虑负载可能存在的额外阻力）。

但其设备或装置液压系统控制回路供给液压缸的油压 P、流量 Q 等参数未知，针对负载输出力的三种不同作用方式，其缸径/杆径的初选方法如下：（1）根据本设备或装置的行业规范或特点，确定液压系统的额定压力 P；专用设备或装置液压系统的额定压力由具体工况定，一般建议在中低压或中高压中进行选择。

液压油缸规格型号参数
1. 缸径(mm)：
- 常见缸径范围：25、32、40、50、63、80、100、125、160、200、250、320、400等。

- 缸径越大，推力越大，但体积和重量也会随之增加。

2. 行程(mm)：
- 行程代表活塞杆伸出的最长距离。

- 通常可选范围从100mm到5000mm不等。

3. 安装形式：
- 固定式：缸体与缸盖固定连接。

- 活塞杆式：缸体固定，缸盖可动。

- 伸缩式：缸体和缸盖均可动。

4. 活塞杆材质：
- 碳素钢、合金钢、不锈钢等。

- 根据工作环境选择合适的材质。

5. 缸体材质：
- 常用铸铁、钢材、铝合金等。

- 需要考虑强度和耐腐蚀性。

6. 密封件材质：
- 普通橡胶、氟橡胶、聚氨酯等。

- 须根据工作温度和介质选择合适的材质。

7. 工作压力(MPa)：
- 常见范围为10~40MPa。

- 压力越高，推力越大。

8. 工作温度(℃)：
- 标准型通常为-20~80℃。

- 也有高温型和低温型可选。

9. 缓冲装置：
- 有缓冲或无缓冲两种选择。

- 缓冲装置可减缓冲击。

以上是液压油缸常见的一些主要规格型号参数,具体参数需根据实际应用需求进行选型。

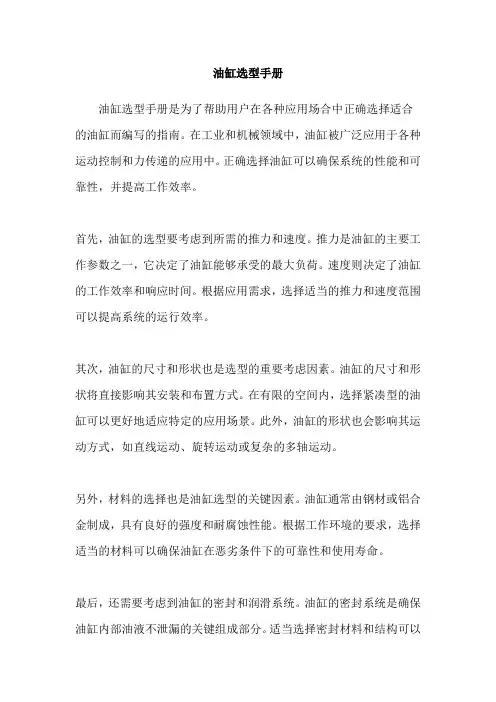

油缸选型手册
油缸选型手册是为了帮助用户在各种应用场合中正确选择适合的油缸而编写的指南。

在工业和机械领域中，油缸被广泛应用于各种运动控制和力传递的应用中。

正确选择油缸可以确保系统的性能和可靠性，并提高工作效率。

首先，油缸的选型要考虑到所需的推力和速度。

推力是油缸的主要工作参数之一，它决定了油缸能够承受的最大负荷。

速度则决定了油缸的工作效率和响应时间。

根据应用需求，选择适当的推力和速度范围可以提高系统的运行效率。

其次，油缸的尺寸和形状也是选型的重要考虑因素。

油缸的尺寸和形状将直接影响其安装和布置方式。

在有限的空间内，选择紧凑型的油缸可以更好地适应特定的应用场景。

此外，油缸的形状也会影响其运动方式，如直线运动、旋转运动或复杂的多轴运动。

另外，材料的选择也是油缸选型的关键因素。

油缸通常由钢材或铝合金制成，具有良好的强度和耐腐蚀性能。

根据工作环境的要求，选择适当的材料可以确保油缸在恶劣条件下的可靠性和使用寿命。

最后，还需要考虑到油缸的密封和润滑系统。

油缸的密封系统是确保油缸内部油液不泄漏的关键组成部分。

适当选择密封材料和结构可以
最大程度地减少泄漏和维护成本。

润滑系统则有助于减少摩擦和磨损，提高油缸的运行平稳性和寿命。

综上所述，油缸选型手册为用户提供了在选择油缸时需要考虑的关键因素和指导原则。

通过正确选择油缸，用户可以确保系统的性能和可靠性，并提高工作效率。

这对于各种工业和机械应用来说至关重要。

油缸选用标准摘要：一、油缸概述1.油缸的定义和作用2.油缸的分类二、油缸选用的标准1.油缸的工作压力2.油缸的行程3.油缸的安装方式4.油缸的材质和密封性能5.油缸的驱动方式三、油缸选型的注意事项1.考虑油缸的工作环境2.选择合适的油缸尺寸3.确保油缸的可靠性和安全性四、总结1.油缸选用标准的重要性2.综合考虑选型的多种因素正文：油缸是一种将液压能转换为机械能的装置，广泛应用于各种工程机械和工业设备中。

在选用油缸时，需要根据实际需求和工作条件来选择合适的油缸。

以下是油缸选用的标准及注意事项。

一、油缸概述油缸是一种液压传动部件，通过将液压油的压力转换为活塞杆的直线运动，从而驱动负载进行直线运动。

油缸的种类繁多，主要包括单作用油缸、双作用油缸、无杆腔油缸等。

二、油缸选用的标准1.油缸的工作压力：根据负载的大小和运动速度来选择合适的工作压力，一般选用压力范围在10-100MPa 之间的油缸。

2.油缸的行程：根据负载的移动距离和运动范围来选择合适的行程，一般选用行程在10-200mm 之间的油缸。

3.油缸的安装方式：根据设备的结构和使用环境来选择合适的安装方式，如卧式安装、立式安装、法兰安装等。

4.油缸的材质和密封性能：根据工作环境和负载要求选择合适的材质，如碳钢、不锈钢、铝合金等。

同时，要保证油缸的密封性能，防止液压油泄漏。

5.油缸的驱动方式：根据设备的驱动需求来选择合适的驱动方式，如手动驱动、气动驱动、电动驱动、液压驱动等。

三、油缸选型的注意事项1.考虑油缸的工作环境：根据实际工作环境，如温度、湿度、尘埃等，选择适应恶劣环境的油缸，确保油缸的可靠性和安全性。

2.选择合适的油缸尺寸：在满足工作压力、行程等要求的前提下，尽量选择结构紧凑、尺寸较小的油缸，以减轻设备重量和节省空间。

3.确保油缸的可靠性和安全性：在选用油缸时，要确保油缸的制造质量、密封性能和抗磨损性能，避免在使用过程中出现故障和事故。

总之，油缸选型是一个复杂的过程，需要综合考虑工作压力、行程、安装方式、材质和密封性能、驱动方式等多种因素。

※型号选择Y - HG1 - E D/d × 100 L J H L1 OY-冶金设备标准液压缸HG1-双作用单杆活塞式液压缸第一种类型E –压力分级代号：C=6.3Mpa▲ E=16Mpa；C=25Mpa▲D/d –缸径mm/活塞杆径mm100-液压缸行程L-油口连接方式代号：L=内螺纹连接（用于缸径D≤220）；F=法兰连接（用于缸径D≥250）J –安装方式：J=基本型；F1=头部长方法兰（用于缸径D125）；F2=尾部长方法兰（用于缸径D125）；F3=头部圆法兰；F4=尾部圆法兰；F5=头部方法兰；F6=尾部方法兰；E1=尾部单耳环带关节轴承；E2=尾部单耳环带轴套；Z1=头部轴销；Z2=中间轴销；Z3=尾部轴销；J1=轴向脚架；J2=径向脚架H –附加装置代号：H=带缓冲。

省略=无缓冲L1-活塞杆端连接方式代号：L1=杆端外螺纹；L2=杆端内螺纹▲O –工作介质代号：O=机油、液压油；W=高水基（乳化液）注：型号说明中凡标有▲的目前均按非标处理。

※基本型外形尺寸（YHG1-**/* × **J-*L1*）缸径 B BA C1 C2 Φ1Φ2VF WF ZJ X L1 L2 L0 n1-M1 n2-M2 40 48 20 42 66 54 80 19 32 190 8 26 44 12 8-M6 6-M8 50 55 30 50 75 63.5 90 24 38 205 8 18 61 12 8-M6 6-M8 63 70 38 60 90 76 108 29 45 224 10 25 52 12 8-M8 6-M10 80 86 55 75 112 95 134 36 54 250 10 36 58 13 8-M10 6-M12 90 100 55 80 132 108 158 36 55 270 10 43 63 17 8-M12 6-M16 100 118 68 95 150 121 175 37 57 300 10 47 69 18 8-M12 8-M16 110 132 60 95 165 133 195 37 57 310 10 50 73 22 8-M16 8-M16 125 150 80 115 184 152 212 37 60 325 10 50 85 22 8-M16 8-M16 140 165 95 132 200 168 230 37 62 335 10 53 74 22 8-M16 8-M16 150 175 105 140 215 180 245 41 64 350 10 54 85 22 8-M16 8-M16 160 190 110 150 230 194 265 41 66 370 10 59 91 26 8-M20 8-M20 180 200 110 160 250 219 280 41 70 410 15 65 98 27 8-M20 8-M20 200 215 120 170 280 245 310 45 75 450 15 65 115 27 8-M20 8-M20 2520 240 140 200 310 273 340 45 80 490 20 75 123 36 8-M24 8-M20 250 280 160 220 340 299 290 64 96 550 25 80 145 36 8-M24 12-M24 280 300 180 240 370 325 410 64 100 600 30 80 162 36 8-M24 12-M24 320 360 200 310 430 377 470 71 108 660 35 80 190 36 12-M24 16-M24冶金设备标准液压缸※头部长方法兰型外形尺寸(YHG1-**/*×**F1-*L1*)。

液压油缸选型手册摘要：一、液压油缸简介1.液压油缸的定义与作用2.液压油缸的分类二、液压油缸选型要素1.工作压力2.行程3.安装方式4.环境温度5.油缸材料三、液压油缸选型步骤1.确定工作参数2.选择油缸类型3.选择油缸尺寸4.确认油缸材料5.考虑其他特殊要求四、液压油缸应用领域1.工业生产2.工程机械3.汽车制造4.农业机械5.其他领域正文：【液压油缸选型手册】液压油缸是液压传动系统中的重要执行元件，具有将液压能转换为机械能的功能。

在各种工程机械、工业设备等领域中，液压油缸被广泛应用。

为了确保液压油缸的性能、寿命及安全可靠，正确的选型至关重要。

本文将为您介绍液压油缸选型的相关知识。

一、液压油缸简介液压油缸是一种将液压能转换为机械能的执行元件。

它主要由缸体、活塞、活塞杆、密封件等组成。

液压油缸通过液压油的压力驱动活塞产生线性运动，从而带动负载进行直线运动。

液压油缸具有结构简单、运动平稳、传动比大等特点。

根据结构形式和功能的不同，液压油缸可分为拉杆式液压油缸、推力式液压油缸、柱塞式液压油缸等。

二、液压油缸选型要素1.工作压力：根据实际应用场景和使用要求，选择合适的工作压力。

工作压力过高，可能导致油缸过载，降低使用寿命；过低，则不能满足工作需求。

2.行程：行程是指油缸活塞从起始位置到最大行程的距离。

根据负载的运动范围和实际需求选择合适的行程。

3.安装方式：液压油缸的安装方式有多种，如固定式、悬挂式、伸出式等。

选择合适的安装方式，可以提高油缸的使用寿命和工作效率。

4.环境温度：根据实际使用环境，选择适用于不同温度的液压油缸材料。

一般情况下，液压油缸的工作温度范围为-20℃至+80℃。

5.油缸材料：油缸材料的选择主要取决于工作压力、温度和环境等因素。

常见的油缸材料有不锈钢、铸铁、铝合金等。

三、液压油缸选型步骤1.确定工作参数：首先，要了解液压油缸的工作压力、行程、安装方式等基本参数，以确定选型方向。

2.选择油缸类型：根据工作参数，选择拉杆式、推力式或柱塞式等油缸类型。

油缸的选型及应用介绍工作之余，总结了油缸（液压缸）的选型及介绍，希望能给大家带来帮助。

油缸，也被称为液压缸，是一种利用液体传递能量来产生机械运动的装置。

它在工业和机械领域中广泛应用，用于实现线性运动、举升、压紧等任务。

正确选择合适的油缸类型和规格对于确保机械系统的正常运行和性能至关重要。

本文将介绍油缸的基本原理、不同类型、选型方法以及常见应用。

一、油缸的基本原理油缸的基本工作原理是利用液体（通常为液压油）的压力来产生机械运动。

当液压油通过油缸的进油口进入油腔时，油腔内的压力增加，从而推动活塞向外运动。

活塞运动的距离和速度与液压油的压力和流量有关。

当液压油从油缸的出油口流出时，油缸的内部压力减小，活塞则会回到初始位置。

二、油缸的不同类型根据应用要求和结构特点，油缸可以分为多种类型，包括单作用油缸、双作用油缸、回转油缸等。

1.单作用油缸：单作用油缸只在一侧施加液压力，而另一侧则依靠外力（如弹簧或重力）来回复。

它主要用于需要执行单向运动的应用，如抬升、顶出等。

2.双作用油缸：双作用油缸可以在两侧交替施加液压力，从而实现双向运动。

它广泛用于需要来回运动的应用，如推拉、举升、夹紧等。

3.回转油缸：回转油缸可以实现轴向转动，通常用于需要转动动作的场合，如旋转平台、门扉等。

三、油缸的选型方法正确的油缸选型涉及多个因素，包括承受载荷、运动速度、工作环境、安全因素等。

以下是一些选型方法和注意事项：1.载荷和力矩计算：首先需要确定油缸需要承受的最大载荷和力矩。

这可以通过机械设计原理计算得出，确保油缸具备足够的强度。

2.运动速度和行程：油缸的运动速度和行程将影响液压系统的流量和压力要求。

根据实际需求选择合适的液压系统参数。

3.工作环境和材料选择：考虑油缸所处环境，包括温度、湿度、腐蚀性等因素，选择适合的材料和涂层，以延长油缸寿命。

4.安全因素和预防措施：在选型过程中考虑安全因素，确保油缸的设计足够稳定和可靠。

此外，可以采取防尘、防水、防爆等措施，以适应不同的工作环境。

液压油缸使用说明液压油缸是一种常见的液压元件，它能够将液压能转化为机械能，广泛应用于各种机械设备和工业领域。

本文将详细介绍液压油缸的使用说明，包括选型、安装、维护等内容。

一、液压油缸的选型液压油缸的选型应根据实际应用需求进行，主要考虑以下几个方面：1.承载能力：根据所需的推力或拉力，选择合适的油缸承载能力。

一般情况下，油缸承载能力应大于所需的工作力。

2.工作压力：根据系统所能提供的油路压力，确保所选油缸的额定工作压力在系统压力范围内。

3.行程要求：根据所需的工作行程，选择合适的油缸行程范围。

需要注意的是，油缸行程不能超过其最大行程限制。

4.安装空间：考虑油缸的安装空间，并选取合适的油缸尺寸，确保能够顺利安装和操作。

二、液压油缸的安装1.检查油缸：在安装之前，先检查油缸是否有损坏或异物进入。

如果有损坏或异物，应及时更换或清理。

2.安装方式：根据实际需求选择合适的安装方式，一般有固定式和活塞式两种。

-固定式安装：将油缸固定在工作台面或底座上，通过连接杆件连接工作台面和油缸活塞。

适用于需要固定位置的工作场合。

-活塞式安装：将油缸的活塞与所需工作物体连接，使其能够运动。

适用于需要移动的工作场合。

3.连接油管：根据实际需要，通过液压油管将油缸与液压泵和油路系统连接起来。

注意检查连接件的密封性，并确保油管固定牢固，不会松脱。

4.排气：在连接好油管后，需要进行排气操作。

打开液压泵和相关阀门，通过油缸活塞的移动，将空气从油缸和油路中排出，确保系统正常工作。

5.测试运行：安装完成后，进行测试运行，检查油缸的工作是否正常，包括行程、速度和力等方面的表现。

如发现异常，应及时检查和处理。

三、液压油缸的维护1.定期检查：定期检查液压油缸的工作状况，包括液压油缸的外观、密封件和润滑状况等。

如发现异常，应及时进行维修或更换。

2.保持清洁：保持液压油缸的清洁，防止灰尘和杂质进入，影响油缸的正常工作。

可以使用气枪或刷子进行清洁。

液压油缸选型手册如何选择一个型号匹配价格又适中的油缸，是所有油缸买家关心的事。

作为一个专业生产油缸的厂家，有义务和责任去普及油缸选型指南。

以下结合书本知识以及经验，谈谈如何选择合适的油缸型号，希望对大家有所帮助。

基本概念：1）油缸基本参数缸径D（缸筒内径）、杆径d（活塞杆直径）、行程S、使用压力P，安装方式、安装尺寸。

其中最重要的是缸径、行程、使用压力。

2）F=PS由力的计算公式可知:F=PS（P：压强；S：受压面积—由油缸的缸径、杆径决定）举例：油缸的推力需要达到10吨，即F=10，则P、S有多种组合。

100缸径油缸，使用压力打到14Mpa时可以达到10吨。

80缸径油缸，使用压力打到21Mpa同样可以达到10吨。

第1步：确定系统压力P初选液压工作压力：压力的选择要根据载荷大小（即F）和设备类型而定。

还要考虑执行元件的装配空间、经济条件及元件供应情况等的限制。

在载荷一定的情况下，工作压力低，势必要要加大执行元件的结构尺寸，对某些设备来说，尺寸要受到限制，从材料消耗角度看也不经济；反之，压力选择得太高，对泵、缸、阀等元件的材质、密封、制造精度也要求很高，必然要提高设备成本。

一般来说，对于固定的尺寸不太受限的设备，压力可以选低一些，行走机械重在设备压力要选高一些。

具体选择参考下表。

根据负载选择液压缸的设计压力：根据主机类型选择液压执行器的设计压力：农机机械、小型工程机械10-16液压机、大中型挖掘机、20-32中型机械、起重运输机械25-100地质机械、冶金机械、铁路维护机械第2步：初选缸径D/杆径d选择好设计压力后，即P可知的，负载大小F又是可知的，则用公式得出S受力面积，再根据受力面积计算出油缸的缸径也可以按照以下表格选择按照选择原则：①不要上高压，一般≤21Mpa，原因见P1/8初选液压工作压力，另外参考根据主机类型选择液压执行器的设计压力；②缸径要小，可以降低成本；③缸筒选标准尺寸记住公式：P=4F/ D2；基本单位换算：长度：1毫米=0.1厘米=0.001米重量：1kg=0.001吨=2.020462磅力：1N=0.109716kgf；9.80665N=1kgf压力再选杆径d1)P≤10，d=0.5D2)P=12.5～20 ,d=0.56D3)P>20，d=0.71D第3：选定行程S根据设备或装置系统总体设计的要求，确定安装方式和行程S，具体确定原则如下：（1）行程S=实际最大工作行程Smax+行程富裕量△S；行程富裕△S=行程余量△S1+行程余量△S2+行程余量△S3。
