多媒体触摸查询系统通用版安装说明 共25页

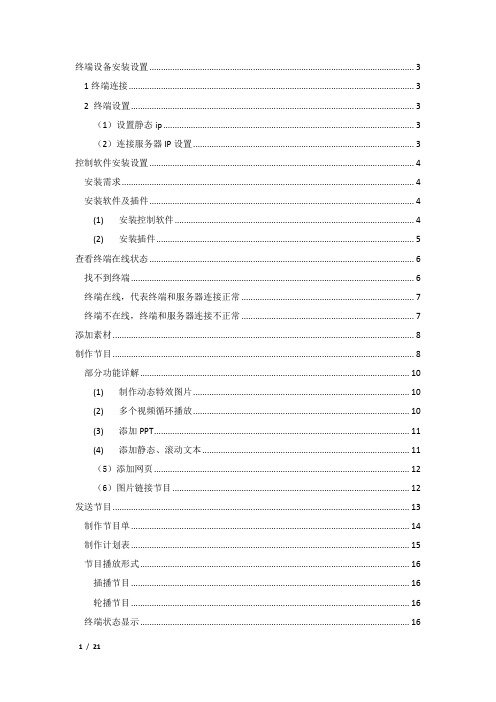

终端设备安装设置 (3)1终端连接 (3)2 终端设置 (3)（1）设置静态ip (3)（2）连接服务器IP设置 (3)控制软件安装设置 (4)安装需求 (4)安装软件及插件 (4)(1)安装控制软件 (4)(2)安装插件 (5)查看终端在线状态 (6)找不到终端 (6)终端在线，代表终端和服务器连接正常 (7)终端不在线，终端和服务器连接不正常 (7)添加素材 (8)制作节目 (8)部分功能详解 (10)(1)制作动态特效图片 (10)(2)多个视频循环播放 (10)(3)添加PPT (11)(4)添加静态、滚动文本 (11)（5）添加网页 (12)（6）图片链接节目 (12)发送节目 (13)制作节目单 (14)制作计划表 (15)节目播放形式 (16)插播节目 (16)轮播节目 (16)终端状态显示 (16)下载状态 (16)播放计划列表 (17)停止播放计划 (17)终端监控 (17)终端文件清理 (18)重发播放计划 (18)终端指令接收状 (18)远程设置终端参数 (19)修改终端音量 (19)终端下载限速 (19)对接触摸系统 (20)远程修改终端连接的服务器IP (20)定时开关机 (20)远程开机重启 (20)修改终端名称 (20)多用户权限管理 (20)添加多用户 (21)分配用户管理系统的权限 (21)把终端分配给不同用户管理 (21)终端设备安装设置1终端连接(1)连接好显示屏，不同显示接口按照显示设备配置说明配置(2)插好网线(3)终端通电2 终端设置（1）设置静态ip终端默认为自动获取IP，插上USB键盘，等待设备完全启动后，按键盘数字”2”键，进行终端网络设置。

(1)按键盘→键选择“以太网”,按键盘回车键进入(2)按键盘↓键选择高级配置，进入IP设置(3)因为默认为动态分配、设置静态ip时，需要取消动态分配。

取消动态分配后，完整填写下面IP地址，网关，网络掩码，DNS1。

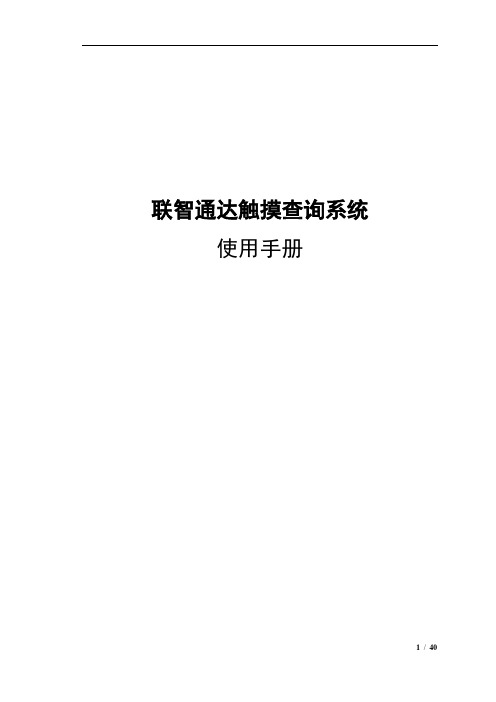

联智通达触摸查询系统使用手册1.概述联智通达触摸查询系统采用最先进的信息发布与触控技术相融合，让人们在进行简单的触控查询的同时还可以看到丰富多彩的信息发布画面，了解更多资讯。

联智通达触摸查询系统可提高使用单位的服务档次和服务质量，优化服务环境，为服务对象提供方便，相对地减轻工作人员的劳动强度。

2.终端安装及操作说明1.1配置和安装1.1.1.操作系统配置1.设置显示器分辨率，分辨率设置为1024×768；2.至少将硬盘分为两个区，一个是C驱，一是D驱；3.修改系统设置，设置为自动登录，启动中不能出现登录屏幕；4.修改网络属性，网卡设置为指定IP地址，具体地址将统一分配；5.修改区域和语言设置，删除系统中所有的中文输入法；6.修改系统升级功能，改为禁用自动升级；7.关闭系统防火墙功能；8.安装查询终端设置目录下的0-Font\msyh.ttf。

（微软雅黑字体，直接将其复制到C:\Windows\Fonts目录下即可）9.安装查询终端设置目录下1-FlexGrid\1.bat。

（安装MSFlexGrid组件，双击运行即可）10.安装查询终端设置目录下1 - FlexGrid\VB6CONTROLS.REG 。

（导入MSFlexGrid组件注册表项目，双击导入注册表，确认即可）11.安装查询终端设置目录下2-install_flash_player_active_x.exe。

（Flash Player组件，默认安装即可）12.安装查询终端设置目录下3-WindowsInstaller-KB893803-v2-x86.exe。

（Windows XP系统的安装管理程序补丁，默认安装即可）13.安装查询终端设置目录下4 - sqlncli.msi。

（SQL Native Client数据库专用驱动程序，默认安装即可）注：每个查询终端的IP地址都是由系统集成商统一规划指定的，设备进入现场配置环节，务必确保IP地址正确配置。

多媒体信息发布系统V5.0操作手册第一章：系统简介第一节、系统介绍多媒体信息发布系统是利用显示屏将企业宣传、实时通知全方位展现出来的一种高清多媒体显示技术。

系统是将音视频、电视画面、图片、动画、文本、文档、网页、流媒体、数据库数据等组合成一段段精彩的节目，并通过网络将制作好的节目实时的推送到分布在各地的媒体显示终端，从而将精彩的画面、实时的信息资讯在各种指定场所全方位的完美展现在所需的群众眼前。

第二节、系统组成多媒体信息发布系统由：服务器控制端、网络平台、终端网络播放器、显示设备四部分组成。

1.服务器控制端：节目制作、节目管理、节目发布、终端管理、系统管理等2.网络平台：终端访问服务器的网络的通道，系统支持多个网络平台，主要支持：局域网、广域网、DDN专网、无线WI-FI、3G、ADSL等网络3.网络多媒体播放器：播放服务器端发送的，视频、图片、文字、网页，office文档，PDF文档、FLASH、天气等多种素材4.显示设备:包括液晶显示器/电视（LCD）、等离子电视（PDP）、微显示电视（DLP）、全彩LED大屏幕、CRT电视、投影仪、多屏幕拼接电视墙等第三节：系统运行环境1、服务器硬件运行环境➢CPU ：Intel 双核2.0 GHz或以上➢内存：2GB内存或以上➢硬盘：320GB硬盘空间大小或以上2、服务器软件运行环境➢操作系统： windowsXP/2003/ Win7/（推荐windows server 2008,win7）➢IE浏览器：IE 8/9（推荐IE8）第二章：系统安装第一节、终端安装调试一、嵌入式终端播放终端设置由供应商出厂默认安装，用户根据网络环境可设置本机ip和服务器ip即可，其他不同设置。

1.设置以太网静态ip地址终端默认为自动获取IP，插上USB键盘，等待设备完全启动后，按键盘数字”2”键，进行终端网络设置。

(1)按键盘→键选择“以太网”,按键盘回车键进入(2)按键盘↓键选择高级配置，进入IP设置(3)因为默认为动态分配、设置静态ip时，需要取消动态分配。

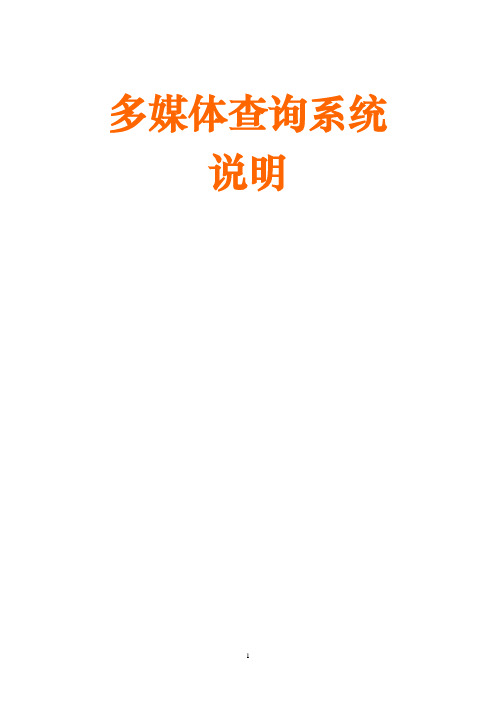

多媒体查询系统说明第一章环境与系统安装1.1 运行环境硬件环境本软件属多媒体查询系统，内含动画音乐视频及大量图片，因此对主机配置要求相对较高。

我们建议的硬件环境：CPU为PIII900或赛扬1G内存为128M2D或3D显示卡、显存为16M可用硬盘空间为20M上要求有声卡、CDROM软件环境中文WIN2000或中文WIN XP平台。

* 为确保系统正常运行，运行系统前请安装office2000或office2003; WindowsMidia player 9.0以上版本维护工具：为便于日常的系统中文档维护、更新、用户最好自己安装Flash、Photoshop、Gif动画制作工具。

操作系统参数设置：1、系统显示分辨率设置为1024×768象素。

方法：进入[显示属性]菜单的[设置]模块中,将屏幕区域设置为1024×768象素。

（如图1.1.1）图1.1.12、显示字体大小设置为“小字体”。

方法：进入‘显示属性’菜单的‘设置’模块中，点击‘高级’按键，在显示字体大小的下拉菜单中选择“小字体”。

（如图1.1.2）图1.1.23、将屏幕保护设置为“无”。

方法：进入[显示属性]菜单的[屏幕保护程序]模块中，在屏幕保护程序的下拉菜单中选择[（无）]。

如图1.1.3图1.1.31.2 安装与卸载安装将光盘放入光驱内，运行光盘；安装多媒体触摸查询系统。

进入光盘根目录，运行SETUP安装程序，根据提示，进行安装。

卸载如需卸载本系统，请进入WINDOWS控制面板，单击添加及删除程序图标，选中［多媒体触摸查询系统］，单击添加删除按键即可。

启动系统安装完毕后，会在WINDOWS的开始菜单中生成一个组，组名叫“多媒体触摸查询系统”，单击[多媒体触摸查询系统]就可以启动主程序了。

第二章系统结构介绍用户在安装完毕后，在安装目录中下有MEDIA、PIC、内容文件夹等文件夹。

2.1 MEDIAMEDIA目录中存放SWF格式和JPG格式的屏保演示文件MP3格式背景音乐文件及视频文件,不可删除。

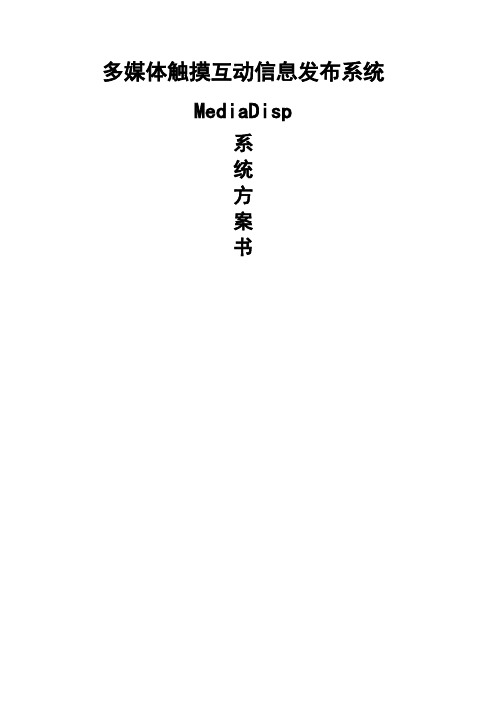

多媒体触摸互动信息发布系统MediaDisp系统方案书系统介绍《多媒体触摸互动信息发布系统》是一种以信息输出播放为目的，以信息发布传递为主导的软件系统。

它通过将文本，图片，动画，视频，音频有机组合，实时的形成一段段连续的画面，并通过现有的各种显示设备，播放给人们观看，向人们传达各种宣传信息。

它采用了CS结构，主从式体系，借助于现有的通讯网络，将信息传送到网络内的任何地方并播放输出。

多媒体触摸互动信息发布系统系统拓扑图多媒体触摸互动信息发布系统是通过内部局域网管理分布在网络上的各个播放终端。

系统采用一台电脑控制多台播放终端机，每台终端机连接一个或多个液晶电视的工作方式。

工作模式A：在系统操作员的电脑上安装“发布端”软件，用于制作节目、而后发布节目到播放端。

在连接液晶电视的播放终端机上安装“播放端”软件，用于接收来自发布端的节目，接收后自动播放。

操作员可在发布端上对各播放终端进行各种远程控制。

有些高端应用需求需要在中心机房部署一些服务器，用于给播放端提供如实时信息、在线流媒体、数据库查询等服务。

播放端在播放时会根据节目的要求自动联入指定服务器，获取相关数据然后用于播放。

典型应用如：在线视频播放。

系统组成《多媒体触摸互动信息发布系统》由发布端、网络平台、播放端和显示终端部分组成。

其中发布端、播放端由我们的软件构成。

发布端发布端由节目设计模块，节目预览模块，节目发布模块这三部份组成。

1。

节目设计模块是一种交互式可视化编辑器，所见即所得，用于完成节目的编排工作。

一个节目由多个场景组成，场景就是一种版面格式，它由多个节目组件构成。

我们提供了30多种组件，组件的使用非常简单。

节目组件主要有：艺术文字，滚动文字，上游文本，图片，效果图片，视频，Flash动画，背景音乐，日历，时钟，表格，数据库访问组件，Office文档组件等。

通过使用这些组件可以快速的制作出高表现力的播放节目。

2。

节目预览模块用于对设计好的节目进行预览观察，以便于及早发现节目中的不足之处。

“绿色班班通”多媒体互动教学系统安装与使用手册上海华师京城高新技术开发有限公司目录1、交互式电子白板 (1)（1）构造与连接 (1)（2）电子笔构造及按钮说明 (1)（3）交互式电子白板的维护及注意事项 (1)①板面 (1)②电磁感应笔 (2)2、短焦距投影仪 (2)（1）外观视图及接口和快捷按钮的简介 (2)（2）遥控器按钮名称 (3)（3）启动 (4)（4）信号切换 (4)（5）使用菜单 (4)（6）投影图像调节（例如：梯形校正，宽高比） (5)（7）关闭 (7)（8）灯泡的更换 (7)（9）维护及注意事项 (7)①开机 (7)②关机 (8)③防尘 (8)④镜头保养 (8)⑤清洁投影机外壳 (8)3、扩音系统 (8)有源音箱和麦克风 (8)①接口和连接 (8)②麦克风的调节 (10)4、电脑主机 (11)（1）外观及接口和按钮的名称 (11)（2）连接（白板、投影仪、扩音系统、键鼠） (11)（3）维护及注意事项 (13)5、设备开关流程 (13)l开启步骤 (13)l关闭步骤 (13)绿色班班通多媒体互动教学系统硬件安装与使用手册1、交互式电子白板（1）构造与连接▲屏体（外观尺寸 85 寸） ▲USB 连接线 ▲电子笔 ▲白板软件白板 USB 线方口 端与主板连接白板 USB 线扁口 端与电脑连接华师京城交互式电子白板由屏体、USB 线、电子笔、白板软件等组成，在电子白板的右侧背面有一个主板，USB 线将主板与电脑进行连接，通过 USB 线传输数据信号以及为电子白板供电。

（2）电子笔构造及按钮说明鼠标右键功能 按钮（3）交互式电子白板的维护及注意事项①板面切勿使用化学制剂直接擦拭；可使用拧干的洁净棉制湿布轻轻擦拭，但不要有液体流入白板边缘的 边槽内，以防损坏电路。

绿色班班通多媒体互动教学系统硬件安装与使用手册②电磁感应笔应由专人保管，并及时更换笔中电池。

2、短焦距投影仪（1）外观视图及接口和快捷按钮的简介正面/顶面背面/底面1.灯罩； 2.外部控制面板； 3.通风口（热空气出口）； 4.快速释放按钮； 5.镜头盖； 6.调焦圈； 7.通风口（冷空气入口）； 8.前红外线遥控传感器； 9.投影镜头； 10.A C 电源插口； 1.K en s i g t o 防盗锁孔； 12.后调节支脚； 13.吊装孔； 14.后红外线遥控传感器； 15.R J 45L A N 输入插口； 16.R S 23控制端口； 17.R G B 信号输出插口； 18.H D M I 输入端口； 19.R G B （P C ） /分量视频； （Y P b r /Y C b r ）信号输入插口； 20.S -视频输入插口； 视频输入插口；21.音频（左/右）输入插口； 2.音频输入插口； 音频输出插口； 23.12V D C 输出端子；（用于触发电动屏幕或照明控制等外 部设备，有关这些设备的连接请咨询经 销商）24.扬声器格栅。

触摸屏安装说明A -CAL-FENGHAI.-(YICAI)-Company One1触摸屏安装说明提纲一.触摸屏的简要介绍和安装准备1.通用的四线电阻触摸屏的特点；2.电阻触摸屏的安装准备；3.安装电阻触摸屏的注意事项;二.触摸屏的安装1.触摸屏的安装过程；2.触摸屏的驱动软件安装；3.触摸屏的硬件安装；三.触摸屏的具体使用方法和注意事项四.排除故障的要点总结1触摸屏的简要介绍和安装准备1.1通用的四线电阻触摸屏的特点；最近几年,人机对话的界面刚发展起来的一项新技术，它通过计算机技术四线/触摸屏控制处理声音、图像、视频、文字、动画等信息,并在这些信息间建立一定的逻辑关系，使之成为能交互地进行信息存取和输出的集成系统。

触摸屏系统符合简便、经济、高效的原则,具有人机交互性好、操作简单灵活、输入速度快等特点。

它与迅猛发展的计算机网络和四线/触摸屏控制多媒体技术相结合,使用者仅仅用手指触摸屏幕,就能进行信息检索、数据分析,甚至可以做出身临其境、栩栩如生的效果;较键盘输入简单、直观、快捷,具有丰富多采的表现能力,比以往任何传媒更具亲合力。

触摸屏在我国已经得到了非常广阔的应用，主要是公共信息的查询；如电信局、税务局、银行、电力等部门的业务查询；城市街头的信息查询；此外应用于领导办公、工业控制、军事指挥、电子游戏、点歌点菜、多媒体教学、房地产预售等。

如今，触摸屏特别是电阻式触摸屏，在不断走入大众家庭。

，四线电阻式触摸屏：电阻触摸屏的屏体部分是一块与显示器表面非常配合的多层四线/触摸屏控制复合薄膜,由一层玻璃或有机玻璃作为基层,表面涂有一层透明的导电层,上面再盖有一层外表面硬化处理、光滑防刮的塑料层而内表面也涂有一层透明导电层,在两层导电层之间有许多细小(小于千分之一英寸)的透明隔离点把它们隔开绝缘,见图1。

图1 四线电阻触摸屏的基本原理当手指触摸屏幕时,平常相互绝缘的两层导电层就在触摸点位置有了一个接触导通,因其中一面导电层接通Y纵轴方向的参考电压Vref=5v均匀电压场,使得侦测层的电压由零变为非零,控制器侦测到这个接通后,进行模数A/D转换,并将得到的电压值与参考电压Vref相比即可得到触摸点的Y轴坐标,同理得出X横轴的四线/触摸屏控制坐标,这就是所有电阻技术触摸屏共同的最基本原理。

E版-多媒体信息发布系统V3.2.0操作手册目录第一章：系统概要-------------------------------------------------------------------------------- 2第二章：系统结构-------------------------------------------------------------------------------- 2第一节：网络拓扑图 ----------------------------------------------------------------------------------- 2第二节：功能模块-------------------------------------------------------------------------------------- 3第三章：系统操作-------------------------------------------------------------------------------- 4第一模块：节目管理 ----------------------------------------------------------------------------------- 4第一节：创建节目----------------------------------------------------------------------------- 4 第二节：节目制作----------------------------------------------------------------------------- 6 节目制作：名词介绍------------------------------------------------------------------------ 9 第一要素：文字插入功能------------------------------------------------------------------ 10一：静态文字使用方法------------------------------------------------------------------ 10二：动态滚动字幕使用方法------------------------------------------------------------- 10 第二要素：图片插入功能------------------------------------------------------------------ 12一：背景图片使用方法------------------------------------------------------------------ 12二：普通图片使用方法------------------------------------------------------------------ 13三：广告图片使用方法------------------------------------------------------------------ 14 第三要素：视频插入功能------------------------------------------------------------------ 15 第四要素：日期时间插入功能------------------------------------------------------------- 16 第五要素：倒计时插入功能 --------------------------------------------------------------- 17 第六要素：Office组件插入功能 ---------------------------------------------------------- 18第七要素：数据组件插入功能------------------------------------------------------------- 18 第八要素：天气预报插入功能------------------------------------------------------------- 19 第九要素：选择模版功能------------------------------------------------------------------ 19 第十要素：播放时间设置------------------------------------------------------------------ 20 第十一要素：保存、新建场景、生成节目与预览----------------------------------------- 20 第三节：节目管理界面----------------------------------------------------------------------- 21 第四节：节目发布设置----------------------------------------------------------------------- 22 第五节：节目审批---------------------------------------------------------------------------- 25 第六节：下载管理---------------------------------------------------------------------------- 25 第七节：删除节目---------------------------------------------------------------------------- 26 第八节：节目备份---------------------------------------------------------------------------- 27 第九节：节目发布界面----------------------------------------------------------------------- 28 第十节：节目审批界面----------------------------------------------------------------------- 29 第二模块：终端管理 --------------------------------------------------------------------------------- 29第一节：插播消息---------------------------------------------------------------------------- 29 第二节：终端信息管理----------------------------------------------------------------------- 30 第三节：终端监控管理----------------------------------------------------------------------- 32 第三模块：素材管理 --------------------------------------------------------------------------------- 33素材上传-------------------------------------------------------------------------------------- 33 大文件上传 ----------------------------------------------------------------------------------- 35 第四模块：模版管理--------------------------------------------------------------------------------- 35第一节：背景模版---------------------------------------------------------------------------- 36 第二节：普通模版---------------------------------------------------------------------------- 36第五模块：系统日志 --------------------------------------------------------------------------------- 37第六模块：系统设置--------------------------------------------------------------------------------- 37第一节：权限管理---------------------------------------------------------------------------- 38 机构管理 ----------------------------------------------------------------------------------- 38 角色管理 ----------------------------------------------------------------------------------- 40 用户管理 ----------------------------------------------------------------------------------- 42 第二节：数据服务---------------------------------------------------------------------------- 43 数据采集服务 ------------------------------------------------------------------------------ 43 参数设置 ----------------------------------------------------------------------------------- 44数据组件节目制作----------------------------------------------------------------------- 48多媒体信息发布系统V3.1.1.8操作手册第一章：系统概要星际网络“液晶互动”系统为“总部集中管理制作，网点即时信息发布”的多媒体信息发布系统。

AMS多媒体信息发布系统完整版使用说明书注：本套软件包含 AMSSetup服务器、SystemCT控制端和NetView播放端。

目录一、服务器安装部分 (3)1.安装AMS服务器 (3)2. 添加FTP登录用户 (7)默认配置 (7)自定义 (8)3. 安装加密狗驱动 (10)4. 升级AMS服务器 (13)二、终端安装和配置部分 (15)1.终端安装（Windows播放终端配置说明） (15).网络设置 (20).音量设置 (20).系统设置 (21).时钟校准 (21).重启计算机 (22).关机 (22).清空文件 (22).退出程序 (23).键盘按键使用说明： (23)2.终端安装（android播放终端配置说明） (24).接电 (24)．连接显示器 (24)．进入系统 (25)．连接服务器设置 (25)本机网络设置： (26)服务器设置： (28)选择打印机模式 (28)修改SD卡为存储路径 (29)保存 (31)．呼出系统工具栏 (31)．VGA输出设置 (32)．LVDS点屏与屏参 (33)．网络/IP配置 (34)有线网络 (34)网络 (34)网络 (34)支持的档以及格式 (34).其他注意事项 (34)三、 SCT使用 (35)1.登录 (35)2.素材管理 (36)添加素材 (36)3.播放设置 (37)范本编辑 (37)PROFILE编辑 (39)播放计划 (44)4.终端管理 (46)播放控制 (46)5.权限管理 (49)用户列表 (49)用户日志 (51)6.系统管理 (51)数据库配置 (51)系统选项 (52)修改密码 (53)7.帮助 (54)关于 (54)8.退出登录 (54)四、微信打印服务后台操作 (55)1. 简介 (55)2. 关于运行环境 (55)3. 功能接口介绍 (55). 如何登陆 (55). 主界面 (56). 主页界面 (56). 用户管理接口 (57)工具条按钮介绍: (57)按钮的作用 (57).如何创建公众平台 (58)操作要点: (59)如何获取二维码和上传二维码 (60)如何配置服务器的Token和URL (61)如何创建开发者ID (62)怎样设置全局转发 (63)如何在SCT中添加微信区域设置 (63)怎样设置全局打印参数 (64)4.如何设置自定义菜单 (66).自定义菜单规则: (67)操作说明: (68)关于表头的说明: (68)5.照片版面管理 (69).如何添加与编辑界面 (70).关于照片模版按钮的介绍 (70).怎样对区域进行操作 (71).如何使用创建好的照片版面 (72)6.关于开心抽奖 (72)按钮介绍 (72)如何添加活动信息 (73)如何添加奖品 (73)怎样添加到SystemCT（控制端） (74)如何登记抽奖 (75)如何抽奖 (75)7.个人属性设置 (76).怎样修改密码 (76)五、脉冲式投币器与计算机连接操作手册 (77)1.介绍 (77)2.电气图及接口说明 (77)3.接线说明 (78)4.接完检查操作 (79)5.连接主板操作 (79)6.操作不当引起的问题 (80)一、服务器安装部分1.安装AMS服务器首先，双击打开AMS服务器安装程序【AMSSetup_*】，选择安装语言，按【OK】。
