通风与空调工程监理实施细则一、前期准备在通风与空调工程监理实施开始之前,监理人员应对工程所需的材料、设备进行评估和核查,确保其符合设计要求和国家相关标准,并准备相应的监理文件和工具。
1.检查工程材料和设备的购买合同、出厂证明等文件,确保其合法有效。
2.对施工单位所使用的施工材料和设备进行抽查和检验,以确保其质量符合要求。
3.核对施工过程中所需的监理文件,包括合同、设计图纸、技术规范等,确保施工按照合同和设计要求进行。
4.准备各类测量工具、监测设备等,以便对施工过程进行实时的监测和评估。
二、施工过程监理1.施工前监理在施工开始之前,应对施工单位进行交底,对施工单位的资质、人员及设备进行核查,并与施工单位共同制定施工计划和施工方案,确保施工按照合同和设计要求进行。
具体监理内容包括:-确认施工单位是否具备相应的施工执照和资质,核查人员的培训和专业背景;-核查施工单位所使用的设备是否符合标准要求,并进行必要的检测和调试;-核查施工单位的施工方案是否与设计图纸相符,并进行必要的调整和优化;-制定施工计划和工期计划,明确各项工程任务和责任分工;-对施工单位的安全防护措施及施工现场的环境卫生进行检查。
2.施工中监理在施工过程中,监理人员应对施工单位的施工质量、进度以及所使用的施工材料和设备进行监管,确保施工质量和工期按照设计要求进行。
具体监理内容包括:-对施工单位的施工现场进行巡视和检查,确保施工现场的安全卫生和环境符合要求;-对施工单位所使用的施工材料和设备进行抽查和检验,确保其质量符合要求;-对施工单位的施工工艺和操作进行监督和指导,确保施工质量达到设计要求;-实时监测施工过程中的关键参数,如温度、湿度等,并对不合格的数据进行处理;-与施工单位进行沟通和协调,及时解决施工过程中的问题和难题。
3.施工后监理在施工完成后,应对施工单位完成的工程进行终验和验收,核实施工质量和符合性,并对完成的施工图纸、技术规范、施工报告等进行归档保存。

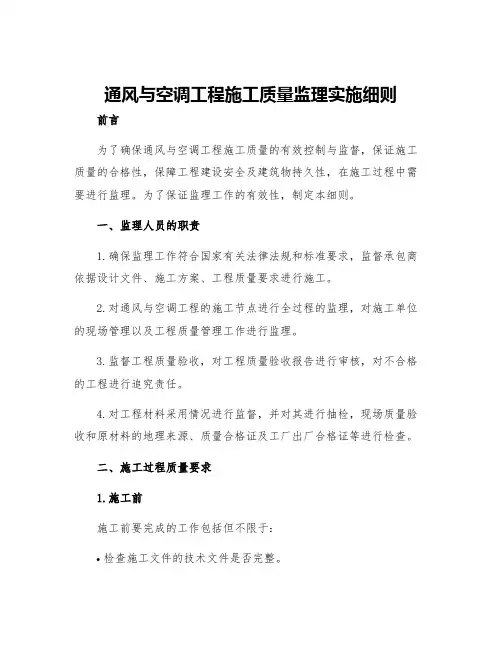

通风与空调工程施工质量监理实施细则前言为了确保通风与空调工程施工质量的有效控制与监督,保证施工质量的合格性,保障工程建设安全及建筑物持久性,在施工过程中需要进行监理。
为了保证监理工作的有效性,制定本细则。
一、监理人员的职责1.确保监理工作符合国家有关法律法规和标准要求,监督承包商依据设计文件、施工方案、工程质量要求进行施工。
2.对通风与空调工程的施工节点进行全过程的监理,对施工单位的现场管理以及工程质量管理工作进行监理。
3.监督工程质量验收,对工程质量验收报告进行审核,对不合格的工程进行追究责任。
4.对工程材料采用情况进行监督,并对其进行抽检,现场质量验收和原材料的地理来源、质量合格证及工厂出厂合格证等进行检查。
二、施工过程质量要求1.施工前施工前要完成的工作包括但不限于:•检查施工文件的技术文件是否完整。
•检查施工管理的相关设备是否齐全;•检查现场安全措施是否齐备。
2.材料的使用•严格按照施工文件要求采用符合质量标准要求的材料。
•对符合设计文件但未经过抽检的材料要抽检配合现场质量验收。
•对检验不合格的材料,不采用,责令更换。
3.施工质量要求•施工进度应符合施工计划的安排。
•施工人员应按要求认真学习施工图纸,掌握质量要求,准确理解施工方案,严格按照质量标准进行施工。
•对施工现场进行现场质量验收,认真记录验收情况。
4.竣工验收•应依据验收工程的性质和要求,及时组织开展竣工验收工作。
•对验收合格的工程及时出具验收证明。
三、监理报告监理人员应在监理过程中,随时记录施工单位的现场管理情况、纠正的问题以及质量验收情况。
监理人员需要向业主提交监理报告,监理报告内容包括但不限于:•本次监理工作取得的成果;•就工程质量和进度问题提出意见并提出相关建议;•工程质量验收意见;•工程质量预防指控意见。
结论通风与空调工程质量的好坏与其使用效果有很大关系,必须要在施工的过程中严格监督施工质量,符合国家的有关法律法规及标准要求,从而确保施工质量合格性,最终保障工程建设安全及建筑物持久性。

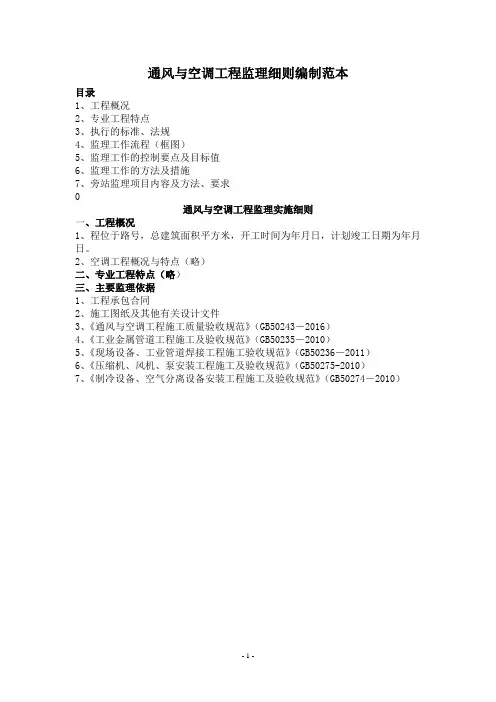

通风与空调工程监理细则编制范本目录1、工程概况2、专业工程特点3、执行的标准、法规4、监理工作流程(框图)5、监理工作的控制要点及目标值6、监理工作的方法及措施7、旁站监理项目内容及方法、要求通风与空调工程监理实施细则一、工程概况1、程位于路号,总建筑面积平方米,开工时间为年月日,计划竣工日期为年月日。
2、空调工程概况与特点(略)二、专业工程特点(略)三、主要监理依据1、工程承包合同2、施工图纸及其他有关设计文件3、《通风与空调工程施工质量验收规范》(GB50243-2016)4、《工业金属管道工程施工及验收规范》(GB50235-2010)5、《现场设备、工业管道焊接工程施工验收规范》(GB50236-2011)6、《压缩机、风机、泵安装工程施工及验收规范》(GB50275-2010)7、《制冷设备、空气分离设备安装工程施工及验收规范》(GB50274-2010)四、通风空调工程有关监理工作流程1、材料、设备进场检验工作流程2、进口材料、设备进厂检验监理工作流程3、隐蔽工程验收监理工作流程合格4、检验批、分项工程、分部(子分部)工程质量验收监理工程流程1、风管及配件制作1)风管的材料品种、规格、性能与厚度应符合设计和现行国家产品标准的规定;2)风管系统强度和严密性试验;*风管强度应能满足在1.5倍工作压力下接缝处无开裂*矩形风管允许风量应符合以下规定:a.低压系统风管QL≤0.1056P0.65b.中压系统风管QM≤0.0352P0.65c.高压系统风管QH≤0.0117P0.65*低压、中压圆形金属风管允许漏风量为矩形风管规定值的50%*低压系统风管每10m接缝检查一次,漏光点不大于2处,且100m接缝平均不大于16处;中压系统风管每10m接缝检查一次,漏光点不大于1处,每100m接缝平均不大于8处,高压系统应全数进行漏风量测试。
漏光检测中发现条形缝漏光应作密封处理。
3)风管的连接质量控制:a.板材拼接的咬口缝应错开,不得有十字型拼接缝;b.法兰规格应符合规范规定;c.螺栓及铆钉孔间距应符合规范规定;d.无法兰连接风管的薄钢板法兰高度参照金属法兰风管的规定执行。

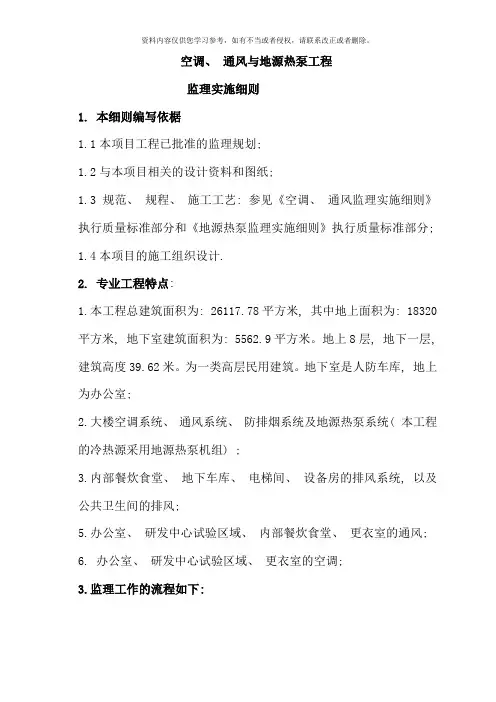

空调、通风与地源热泵工程监理实施细则1. 本细则编写依椐1.1本项目工程已批准的监理规划;1.2与本项目相关的设计资料和图纸;1.3规范、规程、施工工艺: 参见《空调、通风监理实施细则》执行质量标准部分和《地源热泵监理实施细则》执行质量标准部分;1.4本项目的施工组织设计.2. 专业工程特点:1.本工程总建筑面积为: 26117.78平方米, 其中地上面积为: 18320平方米, 地下室建筑面积为: 5562.9平方米。
地上8层, 地下一层, 建筑高度39.62米。
为一类高层民用建筑。
地下室是人防车库, 地上为办公室;2.大楼空调系统、通风系统、防排烟系统及地源热泵系统( 本工程的冷热源采用地源热泵机组) ;3.内部餐炊食堂、地下车库、电梯间、设备房的排风系统, 以及公共卫生间的排风;5.办公室、研发中心试验区域、内部餐炊食堂、更衣室的通风;6. 办公室、研发中心试验区域、更衣室的空调;3.监理工作的流程如下:4. 监理控制目标使整个工程全部按照设计意图、设计要求进行施工。
使工程质量符合验收规范, 符合合同规定。
保证使用功能, 满足业主要求。
5. 空调通风监理实施细则5.1暖通空调质量标准:5.1.1《建筑通风与空调工程质量验收规范》( GB50243-02)5.1.2《建筑给排水及采暖工程施工质量验收规范》( GB50242-02) 5.1.3《采暖与卫生工程施工及验收规范》( GB242-82)5.1.4《建筑工程施工质量验收统一标准》( GB50300- )5.1.5《机械设备安装工程施工及验收规范》( GB50231- )5.1.6《制冷设备安装工程施工及验收规范》( GBJ66-84)5.1.7《采暖通风与空气调节设计规范》( GB50019- )5.1.8《建筑设计防火规范》( GB50016- )5.1.9《高层民用民用建筑设计防火规范》( GB50045-95/ )5.1.10《江苏省公共建筑节能设计标准》( DGJ32/J96- )5.1.11《公共建筑节能设计标准》( GB50189- )5.1.12国家其它相关标准5.1.13批准的设计图纸及图纸会审纪要, 设计院签证的设计变更通知。
建筑项目通风空调工程监理实施细则一、工程概况及适用范围xx场区内布置有生产区、生活区、其他辅助建筑设施以及厂区道路、绿化。
工程包括房屋的土建工程、动力照明、通风空调、给排水及消防、室外管线、道路、挡墙工程等内容。
其中场内房屋建筑共有,总建筑面积x平方米。
通风空调的使用范围为...,通风主要以开启外窗的自然通风、机械通排风、卫生间采用机械排风自然补风方式、弱电机房及人员房间设置分体空调,风管为镀锌铁皮。
本监理细则仅适用于x施工二、监理依据1、本工程招标文件及所列的《技术要求》2、现有设计图纸3、本工程监理规划4、《建设工程监理规范》(GB50319)5、《通风与空调工程施工质量验收规范》(GB50243)6、《压缩机、风机、泵安装工程施工及验收规范》7、施工单位上报的施工方案三、监理工作流程(1) 材料、设备进场检验工作流程(2)隐蔽工程验收监理工作流程(3)检验批、分项工程、分部(子分部)工程质量验收监理工作流程(4)通风与空调系统调试流程(5)监理巡视检查工作流程监理控制要点通风空调系统关键/主要设备、关键过程质量控制要点空调安装监理控制要点(1)空调风系统质量控制风管制作质量控制要点①材料质量控制审核进场每批镀锌钢板的材质检验合格证明,性能检测报告,核对材料的品种、规格、厚度应符合设计要求;抽查镀锌钢板外观质量,要求锌层无损坏及脱落现象;成批材料购进时,要求施工单位抽取样品作咬口加工试验。
②法兰连接风管质量控制检查板材料拼接时咬口缝的设置。
要求咬口缝错开,不得有十字型拼接缝。
检查法兰用材的规格及螺栓孔的孔距,要求符合规范的规定。
检查法兰制作质量,要求焊缝外观质量良好,无假焊和孔洞,法兰面平面度允许偏差2mm,法兰螺孔排列一致,并具有互换性。
风管与法兰连接时铆接应牢固,无脱铆和漏铆现象,翻边平整,紧贴法兰,宽度一致且不小于6mm,四角处无开裂与孔洞。
③无法兰连接风管的制作质量检查薄钢板法兰高度,参照法兰连接风管的规定执行;风管的接口及连接件的形式和质量应符合规范规定;④风管的加固质量控制风管加固的范围应符合规范规定。
通风与空调工程监理细则引言通风与空调系统是建筑物中重要的工程之一,其质量直接关系到人们的健康和舒适程度。
因此,在建筑施工过程中,对通风与空调工程的监理非常重要。
本文档旨在制定通风与空调工程监理的细则,以确保通风与空调系统工程的质量,避免不必要的损失和安全事故的发生。
监理内容通风工程监理1.通风系统的可靠性检查:通风系统在正常运作过程中是否存在停机,噪音过大等问题。
如果发现这些问题,监理人员应及时通知施工单位进行整改。
2.通风系统的安全检查:监理人员应检查通风系统是否存在漏电等电气问题,是否存在生锈和腐蚀等物质损坏情况。
确保通风系统的安全性。
3.通风系统的调节:调节系统应采用准确可靠的监测仪器,监理人员可以检查监测仪器的准确度,以保证系统的准确度和运行效率。
4.通风系统的除尘功能:监理人员应检查通风系统的除尘装置是否能够达到净化标准。
空调工程监理1.空调系统的电气检查:监理人员应检查空调系统的电气连接是否符合规定,防止电气事故的发生。
2.空调系统的安全性检查:监理人员应检查空调系统的排水和回水管道是否正确安装,以确保空调系统的顺畅运行。
3.空调系统的调节:监理人员应检查空调系统的温度和湿度调节是否符合要求,以确保用户的舒适度和健康程度。
同时,还需检查空调系统的降温效果是否达到要求。
4.空调系统的维护及保养:监理人员应检查空调系统的保养和维护记录,确认是否按照要求进行保养和维护,防止因保养和维护不当导致损害和故障。
监理要求为确保通风与空调系统工程的质量,监理人员需遵守以下要求:1.职责:监理人员须认真履行职责,全面掌握建筑物通风与空调系统工程以及各项监理工作的内容,确保监理工作的安全性。
2.严格管理:监理人员要实行严格的现场监督和管理工作,要求施工单位严格遵守施工技术规范、质量标准、安全和环保要求。
3.及时处理问题:监理人员要及时发现、发掘和解决施工中的各种问题,协助施工单位做好工程质量监控和管理工作。
XX(二期)通风空调工程监理实施细则编制:批准:山东省XX有限公司XX(二期)工程项目监理部二〇一三年三月十日目录一、工程概况 (2)二、编制依据 (2)三、设计要求 (2)四、监理目标分解 (3)五、施工难点及监理要点 (3)1. 施工难点: (3)2. 监理要点: (3)六、预控要点: (4)1. 施工单位资质的审核。
(4)2. 对施工组织设计的审查。
(4)3. 原材料选择及质量。
(4)4.施工单位的安全及技术交底。
(4)七、过程控制监理要点 (4)(一)控制内容 (4)(三)成品保护: (10)八、涉及的规范和标准 (10)XX(二期)通风空调工程监理实施细则一、工程概况XX(二期)项目由云南XX开发有限公司建设, 云南XX有限公司设计, 静压桩基础由云南XX有限公司负责施工, 基坑支护工程由XX股份有限公司进行施工, 土建工程4栋、5栋、9栋、10栋及地下部分由昆明XX集团有限公司施工, 6栋、7栋地上部分由XX建设集团有限公司负责施工, 山东省XX有限公司实施监理。
工程场地位于羊仙坡西南, A2区位于场地东部, 其东侧有中国有色十四冶安装工程公司、羊仙坡北路和北二环路, 南侧紧邻昆明市交通职业技术学院, 西侧为A1区场地在建项目。
本工程项目规划总用地面积为33383.64㎡, 主要包括四栋高层(34F、41F)住宅楼、两栋社区商业楼(3-5F), 其中A2区设一个-2F地下室。
4栋、5栋建筑层数为地上34层, 建筑高度99.45m;6栋、7栋建筑层数为地上41层, 建筑高度119.95m;9栋建筑层数为5层, 建筑高度21.30m;10栋建筑层数为3层, 建筑高度11.2m;总建筑面积约为150488.41㎡, 地上总建筑面积约为117118.55㎡, 设计采用筏板基础, 框架——剪力墙结构。
工程质量标准为一次验收合格并通过备案。
二、编制依据1.工程《监理规划》。
2.监理合同、施工合同。
通风与空调工程监理实施细则通风与空调工程监理实施细则1. 项目概述本工程监理细则旨在确保通风与空调工程施工质量符合相关规范要求,并确保工程进度和安全。
2. 监理范围2.1 施工准备阶段监理2.1.1 监督施工方进行项目准备工作,包括施工方的资质和人员组织情况审查。
2.1.2 监督施工方进行现场勘查和技术交底,确保施工方了解设计要求和工程规范。
2.1.3 监督施工方进行施工组织设计和方案制定,确保施工方案符合规范要求。
2.2 施工阶段监理2.2.1 监督施工方按照设计要求和规范进行施工,包括空调设备的安装、管道布置、风管安装等。
2.2.2 监督施工方进行质量控制,包括材料验收、施工工艺检查、焊接质量检查等。
2.2.3 监督施工方按照施工进度计划进行施工,并进行工程验收。
2.3 完工阶段监理2.3.1 监督施工方进行空调设备的调试和试运行,确保设备运行正常。
2.3.2 监督施工方进行工程竣工验收,包括施工质量验收和工程量核算。
3. 监理要求3.1 监理人员3.1.1 监理人员应具备相关通风与空调工程的专业知识和相关经验。
3.1.2 监理人员应具备监理工作签证,确保监理工作合法有效。
3.2 监理报告3.2.1 监理人员应及时编写监理报告,包括每周监理报告和重大问题报告。
3.2.2 监理报告应详细记录施工情况、存在的问题、解决方案等内容。
3.3 监理检查3.3.1 监理人员应定期进行监理检查,包括现场检查和图纸审核。
3.3.2 监理人员应对施工方的整改情况进行跟踪检查,确保问题得到解决。
3.4 安全监控3.4.1 监理人员应对施工现场进行安全监控,确保施工过程中的安全问题得到及时处理。
3.4.2 监理人员应指导施工方制定安全管理措施和应急预案,保障工程的安全。
4. 附件本文档所涉及附件如下:4.1 通风与空调工程设计图纸4.2 施工组织设计方案4.3 监理报告模板4.4 安全管理措施和应急预案5. 法律名词及注释本文档所涉及的法律名词及注释如下:5.1 《建筑工程施工管理条例》——中华人民共和国建设部于2008年颁布的法规,用以规范建筑工程施工行为。
通风与空调工程监理实施细则范本1:通风与空调工程监理实施细则一、概述本细则旨在规范通风与空调工程监理的实施细则,确保工程质量和安全。
二、监理范围1. 监理范围包括通风与空调工程设计、施工、材料采购等全过程的监督和检查。
2. 监理人员需对工程的所有细节进行监督,包括但不限于施工现场管理、施工质量检查、安全设施检验等。
三、监理人员要求1. 监理人员需要具备相关工程监理经验和相关技术知识。
2. 监理人员需熟悉施工图纸和相关设计规范。
3. 监理人员需对通风与空调工程的施工工艺和材料选用有一定的了解。
四、监理流程1. 施工前:- 审核施工方案和施工图纸;- 检查材料采购计划和质量检验报告;- 确保施工现场符合安全要求。
2. 施工中:- 定期巡视和检查施工现场,确保施工质量;- 检查施工材料和设备的质量和合规性;- 协调施工方和相关单位,解决施工中的问题。
3. 施工后:- 检查竣工图纸和交工验收报告;- 协助业主办理竣工验收手续;- 提供工程质量评估报告。
五、监理报告1. 监理人员需按照规定的时间和要求提交监理报告。
2. 监理报告需包括施工现场状况、施工进度、施工质量等内容。
3. 如发现施工过程中存在的问题,应及时提出整改要求。
六、法律名词及注释1. 监理:指对工程施工过程进行监督和检查的一项工作。
2. 细则:指对某一事物进行详细规定的文档。
附件:1. 通风与空调工程施工图纸2. 通风与空调材料质量检验报告范本2:通风与空调工程监理实施细则一、概述本细则旨在细化通风与空调工程监理的实施要求,确保工程质量和施工安全。
二、监理范围1. 设计阶段:- 进行施工图纸审核,确保符合规范和设计要求;- 检查设备选型,确保满足工程需求;- 检查设计报告和设计变更,确保设计的合理性。
2. 施工阶段:- 工地前期准备:检查施工准备工作,包括施工现场的安全、环保等条件;- 施工进度和质量控制:定期检查施工工程进展,确保施工进度符合要求,并检查施工质量;- 施工材料采购及验收:监督施工方采购合格的材料,并进行材料验收;- 安全和环保监控:监督施工方按照规定的安全和环保要求进行施工;- 现场整改和技术交底:针对发现的问题,及时提出整改要求,并进行技术交底。
项目 质量要求 主控工程一般工程项目 质量要求 主控工程通风与空调工程施工质量监理实施细则一、 通风与空调工程通风与空调工程质量要求符合《通风与空调工程施工质量验收标准》〔GB50243- 2023〕规定。
1、金属风管制制作质量要求(1) 金属风管1 材料种类、性能及厚度 第 4.2.1 条2 防火风管材料及密封垫料 第 4.2.3 条 3 风管强度及严密性、工艺性检测 第 4.2.5 条4 风管的连接 第 4.2.6 条5 风管的加固第 4.2.10 条 6 矩型弯管制作及导流片 第 4.2.12 条 7 净化空调风管 第 4.2.13 条 1 圆形弯管制作第 4.3.1-1 条 2 风客外观质量和外形尺寸 第 4.3.1—2.3 条 3 焊接风管 第 4.3.1--4 条 4 法兰风管制作 第 4.3.2 条 5 铝板或不锈钢板风管 第 4.3.2-4 条 6 无法兰矩形风管制 第 4.3.3 条 7 无法兰矩形风管制作 第 4.3.3 条 8 风管的加固 第 4.3.4 条 9净化空调风管第 4.3.11 条(2) 非金属、复合材料风管1 材料种类、性能及厚度 第 4.2.2 条 2 复合材料风管的材料第 4.2.4 条 3 风管强度及严密性、工艺性检测 第 4.2.5 条 4风管的连接第 4.2.7 条项目 质量要求 主控工程一般工程一般工程5 复合材料风管法兰连接 第 4.2.8 条6 砖、混凝土风道的变形缝 第 4.2.9 条7 风管的加固第 4.2.11 条 8 矩型弯管制作及导流片 第 4.2.12 条 9 净化空调风管 第 4.2.13 条 1 弯管制作 第 4.3.1-1 条 2 硬聚氯乙烯风管 第 4.3.5 条 3 有机玻璃钢风管 第 4.3.6 条 4 无机玻璃钢风管 第 4.3.7 条 5 砖、混 凝土风管 第 4.3.2-8 条 6 双面铝箔绝热板风管 第 4.3.9 条 7 铝箔玻璃纤维板风管 第 4.3.10 条 8净化空调风管第 4.3.11 条2、风管部件与消声器制作工程质量要求1 一般风阀 第 5.2.1 条2 电动气动风阀第 5.2.2 条 3 防火阀、排烟阀〔口〕 第 5.2.3 条 4 防爆风阀 第 5.2.4 条 5 净化空调系统风阀 第 5.2.5 条 6 特别风阀 第 5.2.6 条 7 防排烟柔性短管 第 5.2.7 条 8 消防弯管、消声器 第 5.2.8 条 1 调整风阀 第 5.3.1 条 2 止回风阀 第 5.3.2 条 3 插板风阀 第 5.3.3 条 4 三通调整风阀 第 5.3.4 条 5 风量平衡阀 第 5.3.5 条 6风罩第 5.3.6 条2主控工程1工程风管穿越防火、防爆墙〔楼板〕质量要求第6.2.1 条一般工程7风帽第5.3.7 条8短形弯管导流叶片第5.3.8 条9柔性短管第5.3.9 条10消声器第5.3.10 条11检查门第5.3.11 条12风口验收第5.3.12 条(1)送、排风、防排烟、除尘系统2风管安装第6.2.2 条3高于80 摄氏度风管系统第6.2.3 条4风管部件安装第6.2.4 条5防火阀、排烟阀安装第6.2.5 条6手动密闭阀安装第6.2.9 条7风管严密性检验第6.2.8 条1风管系统安装第6.3.1 条2无法兰风管系统安装第6.3.2 条3风管连接的水平、垂直质量第6.3.3 条4风管支、吊架安装第6.3.4 条5复合材料风管安装第6.3.6 条6非金属风管安装第6.3.5 条7风阀安装第6.3.8 条8风帽安装第6.3.9 条9吸、排风罩安装第6.3.10 条10风口安装第6.3.11 条(2)空调系统工程工程质量要求主1风管穿越防火、防爆墙〔楼板〕控2风管内严禁其他管线穿越第6.2.1 条第6.2.2-1 条工程 质量要求 主控工程一般工程一般工程3 易燃、易爆环境风管 第 6.2.3-2 条4 室外立管的固定拉索 第 6.2.2-3-条5 高于 80 摄氏度风管系统 第 6.2.3 条6 风管部件安装 第 6.2.4 条7 手动密闭阀安装 第 6.2.9 条8 风管严密性检验 第 6.2.8 条 1 风管系统安装 第 6.3.1 条 2 无法兰风管系统安装 第 6.3.2 条 3 风管连接的水平、垂直质量 第 6.3.3 条 4 风管支、吊架安装 第 6.3.6 条 5 铝板、不锈钢板风管安装 第 6.3.1-8 条 6 非金属风管安装 第 6.3.5 条 7 复合材料风管安装 第 6.3.6 条 8 风阀安装 第 6.3.8 条9 风口安装第 6.3.11 条 10变风量末端装置安装第 7.3.20 条(3) 净化空调系统1 风管穿越防火、防爆墙〔楼板〕 第 6.2.1 条2 风管安装第 6.2.2 条 3 高于 80 摄氏度风管系统 第 6.2.3 条 4 风管部件安装 第 6.2.4 条 5 手动密闭阀安装 第 6.2.6 条 6 净化风管安装 第 6.2.4 条 7 真空吸尘系统安装 第 6.2.7 条 8 风管严密性检验 第 6.2.8 条 1 风管系统安装 第 6.3.1 条 2 无法兰风管系统安装 第 6.3.2 条 3风管连接的水平、垂直质量第 6.3.3 条4项目 质量要求主控工程项目质量要求 主 控工程 1 通风机安装 第 7.2.1.条 2 通风机安全措施第 7.2.2.条 叶轮与机壳安装目 主控项 5 全装允许偏差〔mm 〕 传动轴水平纵向 横向 0.2 1000 0.3 1000 两轴芯径向位移 0.05联轴器两轴线倾斜 0.2 10004 风管支、吊架安装 第 6.3.4 条5 非金属风管安装 第 6.3.5 条6 复合材料风管安装 第 6.3.6 条7 风阀安装 第 6.3.8 条 8 净化空调风口安装 第 6.3.12 条9 真空吸尘系统安装 第 6.3.7 条 10 风口安装 位置和标高 不应大于 10mm允许偏差水平度垂直度不应大于 3/1000 不应大于 2/1000(4) 通风机安装工程质量要求1第 7.3.1-1 条2 轴流风机叶片安装 第 7.3.1-23 隔振器地面 第 7.3.1-34 隔振器支、吊架安装第 7.31-4中心线的平面位移 10 通风标高 +10 机安皮带轮轮宽中心平面偏移 1(5) 空调制冷系统安装工程质量要求1制冷设备与附属设备安装 第 8.2.1-1.3 条 2 设备混凝土根底验收 第 8.2.1-2 条 3 表冷器的安装第 8.2.2 条 4 燃油、燃气系统设备安装 第 8.2.3 条 5 制冷设备与附属设备严密性试验及试运行第 8.2.4 条 6制冷管道及管配件安装第 8.2.5 条工程1金属空气处理室板壁拼接质量要求必需顺水流方向,喷淋段的水池严禁渗漏;2挡水扳组装挡水板或挡板必需保持肯定的水封,分层组装挡水板,每层均必需设置排水装置;3 4空气处理室段装外表式热交换器空气处理室分段组装连接必需严密,喷淋段严禁渗水;保证项目5设备、部件管道的连接6水压试验必需符合施工标准规定〔注〕。
⒈适应范围
本细则适用于建筑工程通风与空气工程的风管及其部件的制作安装, 空调机组、冷水机组的安装和空调的制冷管道安装工程施工及验收的监督管理。
⒉职责
工程监理部负责主持专业工程监理细则的制定, 总监理工程师批准,工程监理部负责实施, 暖通空调监理工程师具体执行并对其负有相应的责任。
3.内容
3.1 风管制作过程
3.1.1 准备阶段
3.1.1.1 安装单位对所使用板材、型钢等主要材料应填报《工程材料/构配件/设备报审表》监理工程师审核后予以签返。
3.1.1.2 制作风管及配件的板材厚度当设计未指定时, 按GB50243- 《通风与空调施工质量及验收规范》中第4章通风管道制作的要求执行。
3.1.1.3 设计图纸齐全, 并有技术人员《施工技术交底记录》。
3.1.2 施工阶段
3.1.2.1 操作工艺
工艺流程:
3.1.2.2 监控要点
监理控制要点见下表
3.1.2.3 监理工程师每日将监理工作记录于《监理日记》中。
对施工监理过程中发现的不合格, 签发《监理通知单》要求施工单位及时整改, 经整改后确认《整改复查报审表》。
对需向业主专项说明的事项或需确认存证事项, 以《监理工作联系单》报送相关单位。
3.1.3 验收阶段
3.1.3.1 质量标准按《建筑工程施工质量统一标准》( GB50300- ) 及《通风与空调工程施工质量验收规范》( GB50243- ) 中的规定执行。
3.1.3.2 检验方法: 尺量和观察检查。
洁净系统风管用白绸布检查。
3.1.3.3 检查数量: 按施工单位抽查数抽查其中的30%, 但均不少于3处,
或与施工单位共同检查, 监督施工单位的验收结果。
3.1.3.4 验收顺序: 施工单位先自检, 填写表 C.2.1-1《风管与配件制作检验批质量验收记录》表后报检,报送《工程报验单》。
3.1.3.5 验收合格: 签署《工程报验单》。
验收不合格: 签返《工程报验单》, 签发《不合格工程通知》, 经整改后报送《整改复查报审表》。
3.1.3.6 未经检查验收不得转入安装。
3.2 风管部件与消声器制作工程
3.2.1 准备阶段
3.2.1.1 安装单位对风管部件制作所用各种材料应填报《工程材料/构配件/设备报审表》监理工程师审核后予以签返。
3.2.1.2 外观检查: 板材表面平整, 厚度均匀, 无裂纹、锈蚀等缺陷,型材均匀,无裂纹及严重锈蚀等情况。
3.2.1.3 国家有关风管部件制作的标准设计图纸资料备齐, 并有技术人员《施工技术交底记录》。
3.2.2 施工阶段
3.2.2.1 风口、罩类、风帽等部件的操作工艺
风口工艺流程:
罩类、风帽工艺流程:
3.2.2.2 监控要点
⑴部件制作要方、正、平, 各种尺寸偏差应控制在允许范围之内。
⑵部件产品的活动部件, 在喷漆后, 会产生操作不灵活的现象, 加工中应注意相互配合尺寸。
3.2.2.3监理工程师每日将监理工作纪要记录于《监理日记》中。
对施工监理过程中发现的不合格, 签发《监理通知单》要求施工单位及时整改, 经整改后确认《整改复查报审表》。
对需向业主专项说明的事项或需确认存证事项,以《监理工作联系单》报送相关单位。
3.2.3 验收阶段
3.2.3.1 质量标准按《建筑工程施工质量统一标准》( GB50300- ) 及《通风与空调工程施工质量验收规范》( GB50243- ) 中的规定执行。
3.2.3.2 检验方法: 尺量、观察和操作检查。
3.2.3.3 检查数量: 按施工单位抽查数抽查其中的30%, 但均不少于3处, 或与施工单位共同检查, 监督施工单位的评定结果。
3.2.3.4 验收顺序: 施工单位先自检, 填写表C.2.2《风管部件与消声器制作检验批质量验收记录》后报验, 报送《工程报验单》。
3.2.3.5 验收合格: 签署《工程报验单》; 验收不合格: 签返《工程报验单》, 签发《监理工程师通知单》, 经整改后, 重新报送《工程报验单》。
3.2.3.6 未经检查验收不得转入安装。
3.3 风管系统安装工程
3.3.1 准备阶段
3.3.1.1 安装单位应对各种安装材料、专业厂生产的成品部件等填报《建筑材料报审表》, 监理工程师审核后予以签返。
3.3.1.2 检查现场结构预留孔洞、套管的位置、尺寸是否符合图纸要求,有无遗漏现象。
3.3.1.3 风管安装应有的设计图纸备齐, 并有技术人员《施工技术交底记录》。
3.3.2 施工阶段
3.3.2.1 操作工艺
工艺流程:
3.3.2.2 监控要点:
⑴风管支吊架间距当设计未注明时按GB50243- 《通风与空调工程施工质量验收规范》第7章第7.1.10条执行或由监理工程师出具通知单予以明确规定。
⑵当管路较长时, 应在适当位置增设防摆支架使风管稳固。
⑶风管及部件的位置、标高符合设计要求,其法兰不能置于墙内。
⑷净化系统法兰垫料应涂密封胶。
⑸穿墙或楼板的套管固定牢靠, 缝隙嵌填严密。
