旋桨式流速仪说明书

LS1206B旋浆式流速仪使用方法LS1206B旋浆式流速仪使用方法一、产品概述LS1206B旋浆式流速仪是一款用于测量液体流速的高精度仪器。

该仪器采用旋转浆片的方式，通过浆片的旋转速度来确定流速。

本文档将详细介绍该仪器的使用方法。

二、仪器组成LS1206B旋浆式流速仪由以下几部分组成：1.测量装置：包括旋转浆片、传感器等。

2.控制面板：用于设置和调节仪器参数。

3.显示屏：显示实时测量结果和仪器状态。

4.电源：提供仪器所需的电力。

三、仪器安装1.将测量装置正确安装到待测液体流动的管道上，并进行固定。

2.将控制面板连接到测量装置的接口上。

3.将电源插头插入电源插座。

四、仪器设置1.打开电源开关，仪器将自检并显示相关信息。

2.在控制面板上选择所需的测量模式和单位。

3.设置测量参数，如浆片直径、浆片材料等。

五、测量操作1.确保待测液体已充满管道，并流动稳定。

2.按下开始测量按钮，仪器开始工作。

3.观察显示屏上的浆片旋转速度，该数值即为液体流速。

六、注意事项1.严禁将仪器与强酸、强碱等腐蚀性液体接触。

2.请勿将仪器暴露在高温、低温环境中，以免影响测量精度。

3.在测量结束后，及时清洗测量装置，保持仪器的良好状态。

附件：1.LS1206B旋浆式流速仪使用说明书。

2.LS1206B旋浆式流速仪电路图。

法律名词及注释：1.测量装置：指用于完成具体测量任务的仪器部件。

2.旋转浆片：用于测量液体流速的旋转部分。

3.传感器：用于检测和转换所测参数的设备。

4.控制面板：用于设置与操作仪器的界面。

5.显示屏：用于显示仪器测量结果和状态的装置。

旋桨式流速仪使用方法(一)旋桨式流速仪使用引言旋桨式流速仪是一种常用的流速测量仪器，广泛应用于液体流动领域。

本文将详细介绍旋桨式流速仪的使用方法及其相关注意事项。

选择适当的仪器在使用旋桨式流速仪之前，首先需要选择适合实验需求的具体型号。

根据测量范围、精度和工作环境等因素，选择合适的仪器对于测量结果的准确性和可靠性至关重要。

准备实验材料在使用旋桨式流速仪之前，需要准备以下实验材料：•旋桨式流速仪•流体样品•适当的容器•实验数据记录表格检查仪器状态在进行实验之前，需要检查仪器的状态以确保其正常工作。

主要检查以下事项：•旋桨是否完好无损•仪器是否正确连接到电源或电池•仪器显示屏是否正常•仪器是否校准过校准仪器为了提高测量结果的准确性，需要对旋桨式流速仪进行校准。

校准操作通常需要依照仪器说明书进行，确保按照正确的步骤进行操作。

进行实验在进行实验之前，请确保所有的材料和仪器已经准备好，并按照以下步骤进行实验：1.将待测流体样品倒入容器中，并确保容器底部光滑平整。

2.将旋桨式流速仪的探头浸入流体样品中，并确保探头不与容器底部或侧壁接触。

3.开启仪器，并记录仪器显示屏上的流速值。

4.如果需要连续测量多个位置的流速，可使用移动容器或仪器探头的方式进行。

注意事项在使用旋桨式流速仪过程中，需要注意以下事项：•避免将仪器暴露在较高或较低的温度环境中，以免影响测量结果。

•定期清洁仪器探头，并确保其没有任何杂质，以免影响测量的准确性。

•避免将仪器探头与带有化学腐蚀性的液体接触，以免损坏仪器。

•在测量过程中，确保仪器和容器稳定，以避免测量误差。

结论通过正确选择、校准和使用旋桨式流速仪，可以准确测量流体的流速。

在使用过程中遵循注意事项，可以得到可靠的实验结果，并为进一步研究和应用奠定基础。

以上是关于旋桨式流速仪使用的相关方法和注意事项的介绍。

希望本文能够对读者在使用旋桨式流速仪时提供帮助和指导。

常见问题解答什么是旋桨式流速仪？旋桨式流速仪是一种用来测量流体流速的仪器。

一、仪器简介LS1206B型便携式流速流量仪供测定流水中预定测点的时均流速。

本仪器造型轻巧，结构紧密，携带方便，适用于河流、管道、排灌渠道、水利调查和径流实验等。

二、技术指标1．旋桨回转直径：Φ70mm2．旋桨水力螺距：H=120mm3．仪器起转速：V0≤0.05m/s4．仪器测速范围：0.05～8m/s5．仪器工作水深：0.1～1.6m （测杆） 0.1~20m (铅鱼）6．检定精度：公式均方差m≤±1.5% V<0.2m/s时，相对误差δ≤±5%7．讯号频率：每转一个讯号8．使用环境水温：0～40℃9．连续工作时数：10h10．显示：汉字液晶显示，4行32位11．工作电源：7.2V\4200mAh,可充电12.耐腐性强、可靠性高，安全性符合国标要求。

三、仪器结构感应部件：三叶螺旋桨，用于感受水流速度传讯机构：旋桨转数转为电脉冲讯号，供计数用尾翼：平面翼舵用于明渠测流时仪器水平定向测杆：用预测水深，测杆顶端装有汛号转换插座四、工作原理当水流作用到仪器感应元件旋桨时，旋桨即产生回转运动。

水流速度快慢变化，旋桨转速也随着快慢变化，它们之间存在一定的函数关系。

此关系通过流速仪检定水槽实验确定。

五、配置1、LS1206B 通用水文测算仪1台2、旋浆流速仪传感器 1台4、尾翼部件 1个5、信号线1根6、扳手（27mm） 1只7、大小起子各1只8、鉴定证书1份9、说明书 1份LS1206B型便携式流速仪使用说明书前言须知：感谢您选用本公司LS1206B型便携式流速仪。

在使用仪器前请您详细阅读本说明书，从中可以获得有关仪器性能、使用方法以及维护等方面的信息，这会有助于您更好的使用该仪器。

一、仪器简介LS1206B型便携式流速流量仪（简称便携式流速仪）是专门为水文站、厂矿、环保监测站、农田排灌、水文地质调查等部门在野外进行明渠流速流量测量而研制的。

便携式流速仪主要由旋桨式流速传感器(或其它型号的旋杯旋桨流速仪)、LS1206B型流速测算仪、0.4m×4Ф16测杆组成。

旋桨式流速仪使用方法旋桨式流速仪使用方法1. 简介旋桨式流速仪是一种常用的测量液体流速的设备，它通过旋转式传感器来检测流体通过管道的速度。

本文将介绍旋桨式流速仪的使用方法，并详细说明各种方法。

2. 测量原理旋桨式流速仪利用旋转式传感器的旋转速度来测量流体的速度。

传感器的旋转速度与流体的流速成正比关系，通过测量传感器旋转的圈数和时间来计算流速。

3. 使用步骤步骤1：安装1.确保流体管道干净和畅通，无阻塞物。

2.根据流体管道尺寸选择合适的旋桨式流速仪。

3.将旋桨式流速仪紧固在流体管道上。

步骤2：校准1.打开旋桨式流速仪的电源，确保传感器正常工作。

2.使用标准流速仪器校准旋桨式流速仪。

将标准流速仪器连接到旋桨式流速仪上，并根据标准流速调整传感器的灵敏度。

步骤3：测量1.打开旋桨式流速仪的显示屏或连接的计算机软件。

2.根据测量要求选择合适的测量参数，如流速范围、单位等。

3.打开流体管道，使流体流过旋桨式流速仪。

4.观察显示屏上的测量数值，并记录或保存数据。

4. 注意事项1.在安装过程中，确保旋桨式流速仪与管道的连接紧密，避免泄漏。

2.在使用前，检查传感器是否正常工作，如有异常要及时更换或维修。

3.避免受到外来物体的干扰，保持传感器的清洁和稳定。

4.在测量过程中，避免流体温度过高，以免对旋桨式流速仪产生损害。

5.按照使用手册要求，定期对旋桨式流速仪进行维护和校准，保持准确性和可靠性。

5. 结论旋桨式流速仪是一种简单实用的流体流速测量设备，使用方便且准确性较高。

通过正确的安装、校准和测量步骤，可以得到可靠的流速数据，为工业生产和科学研究提供重要参考。

注意事项的遵守可以延长设备的使用寿命，并保持准确的测量结果。

以上就是旋桨式流速仪的使用方法的相关介绍。

希望对您有所帮助！。

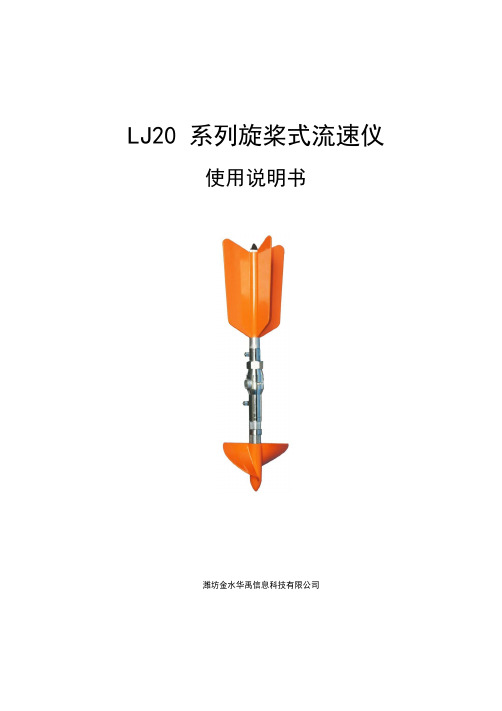

LJ20 系列旋桨式流速仪使用说明书潍坊金水华禹信息科技有限公司目次1概述 (1)1.1主要用途及适用范围 (1)1.2型号的组成及其代表意义 (1)2主要技术性能及参数 (1)3结构特征与工作原理 (2)4安装 (5)5使用、操作及维护 (6)5.1使用前的准备 (6)5.2流速与转子速率的关系 (6)5.3使用、操作及注意事项 (8)5.4维护、保养及注意事项 (8)6故障分析与排除 (11)7产品配置清单 (11)8保修及服务 (13)使用说明书1概述1.1 主要用途及适用范围LJ20 系列旋桨式流速仪是一种在水文测验中进行流速测量的常规通用型仪器，用于江河、湖泊、水库、水渠等过水断面中预定测点的时段平均流速的测量，亦可用于压力管道以及某些科学实验中进行流速测量。

LJ20 系列旋桨式流速仪执行GB/T11826-2002《转子式流速仪》等相关国家标准。

LJ20 系列旋桨式流速仪广泛适用于水文测验、水利调查、农田灌溉、径流实验等，亦可适用于水电、环保、矿山、交通、地质、科研院所、市政等行业或部门进行相关流速或流量的监测。

1.2 型号的组成及其代表意义2主要技术性能及参数1）旋桨回转直径：Φ125mmLJ20 系列旋桨式流速仪2）旋桨水力螺距b：200mm（理论值）3）起转速度v0：0.03m/s4）临界速度v k：约0.13m/s（以实际检定值为准。

据统计分析，v k远小于上述值。

）5）测速范围：0.05m/s～15m/s6）输出信号：磁激式开关接点通断信号7）信号数/转子转数：1/20（LJ20A 型）（每20 转1 个信号）1/1（LJ20C 型）（每 1 转1 个信号）8）开关接点容量：DC U≤24VI≤120mA9）接点工作次数：1×10710）全线相对均方差m：|m|≤1.5% （用于v≥v k时）11）相对误差δ：|δ|≤5%（用于v ＜v k时）12）工作水体环境：水温0℃～＋40℃水深0.2m～50m悬移质含沙量≤50kg/m313）贮存环境：温度－25℃～＋55℃湿度≤90%3结构特征与工作原理LJ20 系列旋桨式流速仪由旋桨、旋转支承部件、身架部件、干簧管部件、尾翼部件等组成（参见图1）。

LS1206B旋浆式流速仪使用方法LS1206B旋浆式流速仪使用方法1、介绍：LS1206B旋浆式流速仪是一种用于测量液体流速和流量的仪器，具有精度高、使用方便等特点。

本文档详细介绍了LS1206B旋浆式流速仪的使用方法。

2、仪器组成：2.1 主机：LS1206B旋浆式流速仪主体部分，包含显示屏、按键、连接口等。

2.2 传感器：用于感应液体流动的旋浆传感器，应与主机连接使用。

2.3 电源：供应电力给主机，可以使用电池或者外部电源。

3、LS1206B旋浆式流速仪的使用步骤：3.1 准备工作：3.1.1 确保所需电源已连接好并通电。

3.1.2 检查主机和传感器的连接是否稳固，确保无松动。

3.2 打开主机：3.2.1 按下主机上的开关键，开启LS1206B旋浆式流速仪。

3.2.2 显示屏上将显示主机状态和相关信息。

3.3 测量流速：3.3.1 将传感器安装在待测液体管道上，确保连接牢固。

3.3.2 在主机上选择相应的测量模式和参数。

3.3.3 开始测量并观察显示屏上的实时数据。

3.4 停止测量：3.4.1 测量结束后，按下主机上的停止键，停止测量。

3.4.2 关闭LS1206B旋浆式流速仪。

4、注意事项：4.1 在使用LS1206B旋浆式流速仪之前，应仔细阅读使用说明书。

4.2 请勿在高温、高湿度、有腐蚀性气体的环境中使用该仪器。

4.3 使用前应检查仪器和传感器是否损坏，如有损坏应及时更换。

4.4 请勿将LS1206B旋浆式流速仪浸入液体中以避免损坏。

附件：1、使用说明书：包含LS1206B旋浆式流速仪的详细使用说明和操作步骤。

2、传感器连接图：图示了传感器与主机的连接方式，以及应注意的细节。

法律名词及注释：1、保修：根据相关法律规定，对于产品出现的质量问题，制造商将提供一定期限的免费保修服务。

2、法律责任：根据相关法律规定，如果产品在使用过程中引发安全问题或给用户带来损失，制造商将承担相应的法律责任。

一、仪器简介LS1206B型便携式流速流量仪供测定流水中预定测点的时均流速。

本仪器造型轻巧，结构紧密，携带方便，适用于河流、管道、排灌渠道、水利调查和径流实验等。

二、技术指标1．旋桨回转直径：Φ70mm2．旋桨水力螺距：H=120mm3．仪器起转速：V0≤0.05m/s4．仪器测速范围：0.05～8m/s5．仪器工作水深：0.1～1.6m （测杆） 0.1~20m (铅鱼）6．检定精度：公式均方差m≤±1.5% V<0.2m/s时，相对误差δ≤±5%7．讯号频率：每转一个讯号8．使用环境水温：0～40℃9．连续工作时数：10h10．显示：汉字液晶显示，4行32位11．工作电源：7.2V\4200mAh,可充电12.耐腐性强、可靠性高，安全性符合国标要求。

三、仪器结构感应部件：三叶螺旋桨，用于感受水流速度传讯机构：旋桨转数转为电脉冲讯号，供计数用尾翼：平面翼舵用于明渠测流时仪器水平定向测杆：用预测水深，测杆顶端装有汛号转换插座四、工作原理当水流作用到仪器感应元件旋桨时，旋桨即产生回转运动。

水流速度快慢变化，旋桨转速也随着快慢变化，它们之间存在一定的函数关系。

此关系通过流速仪检定水槽实验确定。

五、配置1、LS1206B 通用水文测算仪1台2、旋浆流速仪传感器 1台4、尾翼部件 1个5、信号线1根6、扳手（27mm） 1只7、大小起子各1只8、鉴定证书1份9、说明书 1份LS1206B型便携式流速仪使用说明书前言须知：感谢您选用本公司LS1206B型便携式流速仪。

在使用仪器前请您详细阅读本说明书，从中可以获得有关仪器性能、使用方法以及维护等方面的信息，这会有助于您更好的使用该仪器。

一、仪器简介LS1206B型便携式流速流量仪（简称便携式流速仪）是专门为水文站、厂矿、环保监测站、农田排灌、水文地质调查等部门在野外进行明渠流速流量测量而研制的。

便携式流速仪主要由旋桨式流速传感器(或其它型号的旋杯旋桨流速仪)、LS1206B型流速测算仪、0.4m×4Ф16测杆组成。

1 主要用途及适用范围LS20B型旋桨式流速仪是一种在水文测验中进行流速测量的常规通用型仪器，用于江河、湖泊、水库、水渠等过水断面中预定测点的时段平均流速的测量，亦可用于压力管道以及某些科学实验中进行流速测量。

LS20B型旋桨式流速仪符合GB/T11826-2002《转子式流速仪》等相关国家标准。

LS20B型旋桨式流速仪广泛适用于水文测验、水利调查、农田灌溉、径流实验等，亦可适用于水电、环保、矿山、交通、地质、科研院所、市政等行业或部门进行相关流速或流量的监测。

2 LS20B流速仪（流速流量仪）主要技术性能及参数1）旋桨回转直径：Φ125mm2）旋桨水力螺距b： 200mm（理论值）3）起转速度v0： 0.03m/s4）临界速度vk：约0.13m/s（以实际检定值为准。

据统计分析，vk远小于上述值。

）5）测速范围： 0.05m/s～15m/s6）输出信号：磁激式开关接点通断信号7）信号数/转子转数： 2/1（每1转2个信号）8）开关接点容量： DC U≤24VI≤120mA9）接点工作次数： 1×10710）全线相对均方差m：|m|≤1.5%（用于v≥vk时）11）相对误差δ：|δ|≤5%（用于v＜vk时）12）工作水体环境：水温0℃～＋40℃水深0.2m～50m悬移质含沙量≤50kg/m313）贮存环境：温度－25℃～＋55℃湿度≤90%3 LS20B流速仪（流速流量仪）结构特征与工作原理LS20B型旋桨式流速仪由旋桨、旋转部件、身架部件、尾翼（或尾锥）等组成（参见图1）。

旋桨用于被动感受水流，在水流驱动作用力下，绕水平支承轴旋转。

其回转直径为Φ125mm，理论水力螺距（机械导程）为200mm。

旋转部件（参见图2）由支承系统（参见图3）、密封系统（参见图4）、磁激式信号发生和传输系统（参见图5、图6）等组成。

用于在旋桨推动作用力下，产生一定的角速度和磁激信号。

身架部件参与信号传输以及用于流速仪工作时的安装和固定，其安装孔径为Φ20mm。

LS1206B旋浆式流速仪使用方法一、简介LS1206B旋浆式流速仪是一种用于测量液体流速的仪器。

它采用旋浆式测速原理，能够准确地测量液体在管道中的流速和流量。

本文将详细介绍LS1206B旋浆式流速仪的使用方法。

二、仪器准备使用LS1206B旋浆式流速仪前，需要进行以下准备工作：1. 检查仪器的外观是否完好，确认无损坏或漏电等情况。

2. 检查仪器的电源是否正常，确认电源稳定并接地良好。

3. 仪器的测量线路应与被测液体流经的管道相连，并确保连接紧固牢固。

4. 根据被测液体的性质，选择合适的流速测量范围和旋般规格。

三、仪器使用步骤1. 将LS1206B旋浆式流速仪通电，并等待仪器启动完成。

2. 设置流速测量范围。

根据被测液体的流速范围，选择合适的测量范围，并进行设置。

3. 设置旋般规格。

根据被测液体的流量，选择合适的旋般规格，并进行设置。

4. 导入仪器校准参数。

如果需要使用已校准过的仪器参数进行测量，可以将参数导入到LS1206B旋浆式流速仪中。

5. 将旋般安装在被测液体流经的管道上。

确保旋般紧固可靠，并保持与管道的良好接触。

6. 打开仪器的流速显示功能，并观察流速数值。

在稳定的流速条件下，记录数值。

7. 根据需要，可以进行流量计算。

LS1206B旋浆式流速仪可以通过测量得到的流速数据计算出液体的流量。

8. 使用完毕后，关闭仪器的电源，并进行清洁和维护工作。

四、注意事项在使用LS1206B旋浆式流速仪时，需要注意以下事项：1. 仪器应在干燥、通风良好的环境中使用，避免接触水分或腐蚀性气体。

2. 在测量前，应确认仪器与被测液体充分接触，避免气泡或污物进入旋般。

3. 若测量粘稠度高的液体，应采用较小的旋般规格，以确保测量的准确性。

4. 在使用过程中，仪器应定期进行校准和维护，以保证测量结果的准确性和稳定性。

5. 仪器不宜长时间放置在高温、潮湿或有腐蚀性气体的环境中，以免影响仪器的正常运行。

五、LS1206B旋浆式流速仪是一种准确、可靠的液体流速测量仪器。
