002 SP-7820操作规程

XXXX环境监测站安捷伦7820A气相色谱仪作业指导书1.目的为了不断提高和保证全站监测工作质量，规范我站的安捷伦7820A气相色谱仪操作规程，方便分析人员使用、维护仪器。

2.适用范围此作业指导书适用于安捷伦7820A气相色谱仪。

3.操作程序3.1 开机：3.1.1.打开气源（按相应的检测器所需气体，FID需要氮气、氢气和空气）。

3.1.2打开计算机，进入Windows界面。

3.1.3打开7820A GC电源开关。

3.1.4待仪器自检完毕，双击“联机”图标，进入化学工作站，化学工作站自动与7820A 通讯，建立连接。

3.2 7820A配置编辑3.2.1点击“配置”按钮。

在“其他”项目中选择压力单位。

3.1.2柱参数设定点击“色谱柱”按钮，进入柱参数设定画面。

点击前面的数字，对该柱的名称、长度、内径、膜厚、最高使用温度、最低使用温度和该柱的类型进行设置；点击该柱下拉式箭头选择连接的进样口，检测器及加热类型；用“↑”和“↓”在各柱之间进行切换。

3.1.3在“模块”项目中选择后进样口和后检测器尾吹气的种类。

4．在“ALS”项目中输入所用自动进样针的规格。

3.3 测试以及数据采集方法编辑：3.3.1 开始编辑完整方法从“文件”菜单中选择“新建”→“方法”→“确定”。

3.3.2填写自动进样器的参数：点击“”，设置进样体积：0.2uL，溶剂A清洗，进样前清洗4次，进样后清洗4次，体积为最大，溶剂B清洗，进样前清洗4次，进样后清洗4次，体积为最大，样品清洗2次，样品抽吸次数6次，驻留时间，进样前：0分钟，进样后：0分钟，推杆速度：快速，粘度延迟：0秒，采样深度：不启用，进样类型：标准L1气隙0.2uL。

注：上述设置是常用设置，对于不同性质的样品，需要对某些参数进行更改，比如对于粘度较大的样品，需要将进样后驻留时间设为3-5s，同时将粘度延迟设为3-5s3.3.3填写进样口参数：点击“前进样器”或“后进样器”，根据需要填写前进样口或后进样口参数。

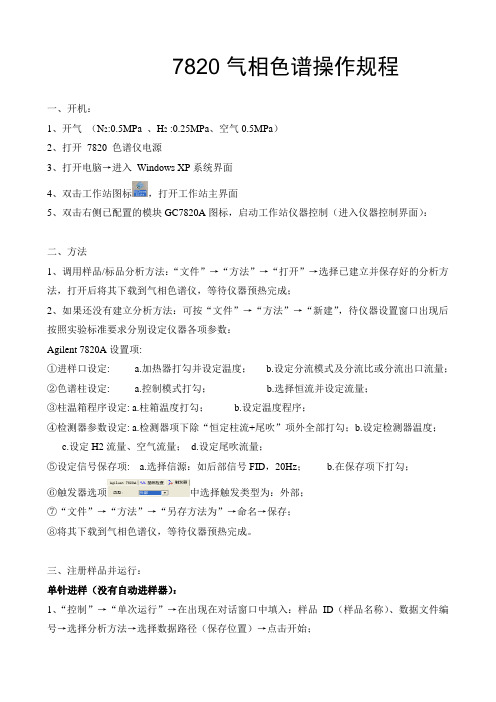

7820气相色谱操作规程一、开机：1、开气（N2:0.5MPa 、H2 :0.25MPa、空气0.5MPa）2、打开7820 色谱仪电源3、打开电脑→进入Windows XP系统界面4、双击工作站图标，打开工作站主界面5、双击右侧已配置的模块GC7820A图标，启动工作站仪器控制（进入仪器控制界面）：二、方法1、调用样品/标品分析方法：“文件”→“方法”→“打开”→选择已建立并保存好的分析方法，打开后将其下载到气相色谱仪，等待仪器预热完成；2、如果还没有建立分析方法：可按“文件”→“方法”→“新建”，待仪器设置窗口出现后按照实验标准要求分别设定仪器各项参数：Agilent 7820A设置项:①进样口设定: a.加热器打勾并设定温度； b.设定分流模式及分流比或分流出口流量；②色谱柱设定: a.控制模式打勾； b.选择恒流并设定流量；③柱温箱程序设定: a.柱箱温度打勾； b.设定温度程序；④检测器参数设定: a.检测器项下除“恒定柱流+尾吹”项外全部打勾；b.设定检测器温度；c.设定H2流量、空气流量；d.设定尾吹流量；⑤设定信号保存项: a.选择信源：如后部信号FID，20Hz； b.在保存项下打勾；⑥触发器选项中选择触发类型为：外部；⑦“文件”→“方法”→“另存方法为”→命名→保存；⑧将其下载到气相色谱仪，等待仪器预热完成。

三、注册样品并运行：单针进样（没有自动进样器）：1、“控制”→“单次运行”→在出现在对话窗口中填入：样品ID（样品名称）、数据文件编号→选择分析方法→选择数据路径（保存位置）→点击开始；2、待工作站界右下角状态栏出现（紫红色）“正在等待触发...”字样时，用进样针吸取样品（一般1ul）并注入进样口，同时立即触发GC上的按键：“Start”，仪器即开始采集数据。

四、样品数据处理五、关机：1、调用仪器关机方法：“文件”→“方法”→“打开”→“关机方法”，并点右键将方法“下载方法到GC”；2、待进样口、柱温、检测器温度均在100°以下后（至少30分钟），退出工作站；注意：退出工作站方法：文件→退出，不建议直接点窗口右上角的；3、关闭仪器电源，关闭总电源；4、最后关闭气源。

气相色谱仪操作及维护保养规程(安捷伦7820)___ 7820Instrument n:The gas chromatograph in the testing lab is an Agilent 7820A or 6820 model。

with the main n parameters listed in Table 1.The 6820 model gas chromatograph lacks EPC control n。

but its other nal modules and structure are the same or similar to those of the 7820A.Table 1: Main n of Agilent ___NumberSample InletDetectorCapillary GC ColumnAutomatic SamplerGas SourceRemarksn:2.1 Work EnvironmentThe temperature range in the lab should be een 10℃ and 30℃。

with a relative humidity of 40% to 85%。

Avoid direct sunlightand do not place the ___.2.2 Gas Source nBefore daily work。

confirm the following:a) First。

___。

___ stem (valve switch: counterclockwise to open)。

with a full bottle pressure of 15MPa。

The remaining pressure in the steel cylinder should not be less than 2MPa。

otherwise it ___.b) There are two pressure cing valves in each gas pipeline (one at the outlet of the steel cylinder。

第1篇一、适用范围本规程适用于使用化学发光仪器的操作人员，旨在确保操作安全、规范，保证实验结果的准确性和仪器的正常运行。

二、操作前的准备1. 确认仪器电源已关闭，环境温度符合仪器要求。

2. 检查仪器各部件是否完好，如电源线、连接线、试剂瓶等。

3. 穿戴好防护用品，如手套、口罩等。

4. 熟悉本规程及仪器操作步骤。

三、开机步骤1. 打开打印机开关。

2. 打开系统控制中心电源开关（确保此时运行模块的电源是关闭的）。

3. 当Snapshot屏幕出现在显示屏幕上之后，打开运行中心电源开关。

4. 当Snapshot屏幕上运行中心和样品处理中心的状态显示为Stop，选择两中心图标，按F5-STARTUP键启动仪器。

四、试剂准备与检查1. 检查仪器上原有试剂量，如不足，取所需试剂放入仪器。

2. 检查试剂瓶是否齐全，批号和效期，确保试剂瓶没有漏液。

3. 检查所有试剂、激发液、预激发液或缓冲液是否在效期之内。

4. 检查所有试剂、激发液、预激发液或缓冲液量是否足够。

5. 检查所有消耗品（反应杯）是否足够，废物是否清空。

五、定标步骤1. 根据不同项目，选择相应的定标试剂和类型。

2. 校正曲线（2点定标）或INDEX曲线（INDEX CAL 定性定标）。

3. 按照仪器说明书进行定标操作。

六、样品处理1. 根据实验要求，准备待测样品。

2. 将样品按照仪器要求加入反应杯。

3. 根据实验步骤，加入相应试剂。

4. 将反应杯放入仪器，进行检测。

七、数据采集与分析1. 仪器自动采集数据，并生成曲线。

2. 对采集到的数据进行分析，得出实验结果。

3. 将实验结果记录在实验记录本上。

八、关闭仪器1. 实验结束后，关闭打印机开关。

2. 关闭系统控制中心电源开关。

3. 关闭运行中心电源开关。

4. 将仪器各部件放回原位。

九、注意事项1. 操作过程中，注意保持实验室环境整洁，防止交叉污染。

2. 操作过程中，注意个人安全，穿戴好防护用品。

3. 操作过程中，注意仪器各部件的保养，防止损坏。

7820A 气相色谱仪期间核查操作规程1 检查目的为使检验实验室气相色谱正常运行，确保检验数据的准确、可靠，特制定本方法。

2 适用范围适用于本实验室内部的7820A 气相色谱的期间核查。

3 检查依据JJG 700-1999《气相色谱仪检定规程》及7820A 气相色谱使用说明书。

4 检查方法4.1 环境条件应在室内温度20～30℃，相对湿度40%~70%。

4.2 外观与初步检查仪器应平稳而牢固地安置在工作台上,电缆线的接插件应紧密配合,接地良好。

按仪器操作规程对设备通“电”运行，仪器的各按钮及功能键应能正常工作。

4.3检定条件载气：氮气色谱柱：ov101色谱柱柱温：160℃进样器温度：180℃检测器温度：200℃标准物质:100ng/uL(GBW(E)130102)正十六烷/异辛烷4.4基线和仪器漂移将仪器的各参数调至最佳工作状态，点击工作站上的开始，运行30分钟。

仪器自动计算仪器噪声值和仪器基线漂移值。

4.5检出限的检查将仪器的各参数调至最佳工作状态，用微量注射器注射1uL100ng/uL(GBW(E)130102)正十六烷/异辛烷的标准物质，连续进样六次 。

记录峰面积，计算检出限。

检测限的计算：HNW D FID 2式中：D FID ——FID 检测限（g/s ）；N ——基线噪声（A ）W ——正十六烷（g ）；H ——正十六烷的峰高（A ·s ）；4.6精密度的检查用4.4中得到的正十六烷的峰面积，求出其相对标准偏差。

即为仪器的精密度。

依下式计算：%1001)1/()(12⨯⨯--=∑=x n x x RSD ni i 式中：RSD ——相对标准偏差（%）；n ——测量次数；x i ——第i 次测量的峰高；x ——n 次进样的峰高算术平均值；i ——进样序号。

5 期间核查周期时间安排在两次计量检定期间进行。

6 期间核查结果处理对以上检查结果，应填写“仪器设备期间核查记录”，于年底统一归档。

Agilent GC7820A操作步骤1，打开氮气，氢气，空气，使输出压力不于0.4MPa。

2，打开电脑3，打开GC主机4，打开软键盘，点击Agilent romot control5，打开7820A联机6，打开方法点击“文件-打开-方法-选中即将使用的方法-打开”点击“控制-下载方法”等待仪器点火，稳定，大约半小时7，样品信息输入点击“控制-单次运行”在弹出的对话框中输入样品信息（注：a：样品ID输入时前面不能有空格。

b：数据文件为产生的数据文件夹的名称，请规范填写，以方便以后查找数据）样品信息输入完成，点击“确定”。

（如果使用自动进样器进行进样的话，步骤8省略）等待工作站下方出现“等待样品触发”时，即可进样8，进样。

吸取样品液体，注入后进样口，然后按下GC主机“start”键。

开始采集信号，信号采集完将自动停止。

9，数据分析。

样品运行完，点击“分析-分析”，然后点击左边“报告”即可查看分析结果。

Agilent GC7820A关机步骤1，点击“文件-打开-方法-关机-打开”2，点击“控制-下载方法”3，等待柱温将至40°以下，而且进样口温度，检测器温度将至150°以下。

即可关掉GC主机，电脑。

4，关闭氢气，空气，氮气输出。

Ailent GC7820A数据分析1,7820A联机，7820A脱机都可以进行数据分析，如果正在运行样品的时候只能用7820A 脱机处理数据。

（注：联机和脱机不能同时打开同一数据，否则无法进行处理和分析）2,先打开方法，点击“文件-打开-方法-选择即将使用的方法-打开”。

再打开数据，点击“文件-打开-数据-找到要分析的数据-打开”。

3，点击“分析-分析”或快捷栏“分析”，然后点击左侧报告，即可查看分析结果。

如果分析结果不理想，可以通过修改积分事件获得较好的积分结果。

注意事项1.氢气管路要不定时的进行检漏，防止其漏气，以免产生危险。

2.仪器报警时，点击软键盘上的“状态”按钮，查看仪器哪个部分未就绪，一般情况下是进样口压力和检测器流量未就绪，然后去查看气源是否足够，管路是否漏气，柱子是否接好。

7820A气相色谱仪操作规程（ISO9001-2015/ISO17025-2017）1、仪器用途7820A气相色谱仪主要用于有机化学实验的定量和定性分析。

2、仪器工作原理气相色谱仪根据试样中各组分在色谱柱中的气相和固定相间的分配系数不同，当汽化后的试样被载气带入色谱柱中运行时，组分就在其中的两相间进行反复多次（103-106）的分配（吸附－脱附－放出），由于固定相对各种组分的吸附能力不同（即保存作用不同），因此各组份在色谱柱中的运行速度就不同，经过一定的柱长后，便彼此分离；分离后的组分按保留时间的先后顺序进入检测器，检测器根据组份的物理化学性质将组份按顺序检测出来并自动记录检测信号，产生的信号经放大后，在记录器上描绘出各组分的色谱峰；最终依据试样中各组分保留时间（出峰位置）进行定性分析或依据响应值（峰高或峰面积）对试样中各组分进行定量分析。

它主要有五个部分组成:载气源、进样口、色谱柱、检测器、数据处理。
