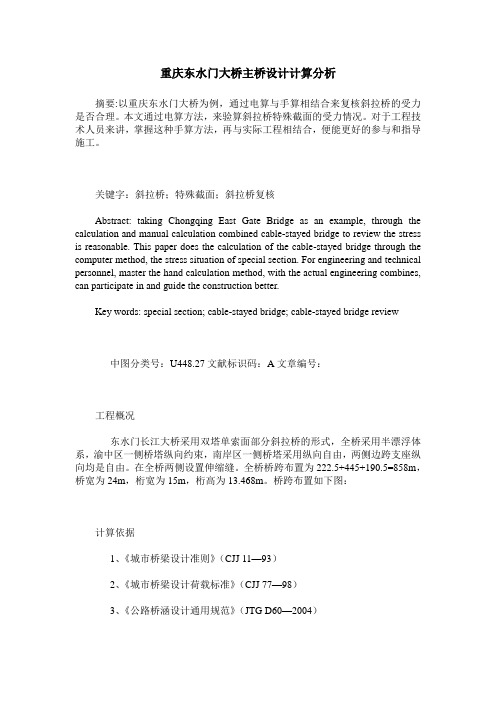

重庆东水门大桥主桥设计计算分析摘要:以重庆东水门大桥为例，通过电算与手算相结合来复核斜拉桥的受力是否合理。
本文通过电算方法，来验算斜拉桥特殊截面的受力情况。
对于工程技术人员来讲，掌握这种手算方法，再与实际工程相结合，便能更好的参与和指导施工。
关键字：斜拉桥；特殊截面；斜拉桥复核Abstract: taking Chongqing East Gate Bridge as an example, through the calculation and manual calculation combined cable-stayed bridge to review the stress is reasonable. This paper does the calculation of the cable-stayed bridge through the computer method, the stress situation of special section. For engineering and technical personnel, master the hand calculation method, with the actual engineering combines, can participate in and guide the construction better.Key words: special section; cable-stayed bridge; cable-stayed bridge review中图分类号：U448.27文献标识码：A文章编号：工程概况东水门长江大桥采用双塔单索面部分斜拉桥的形式，全桥采用半漂浮体系，渝中区一侧桥塔纵向约束，南岸区一侧桥塔采用纵向自由，两侧边跨支座纵向均是自由。
在全桥两侧设置伸缩缝。
全桥桥跨布置为222.5+445+190.5=858m，桥宽为24m，桁宽为15m，桁高为13.468m。

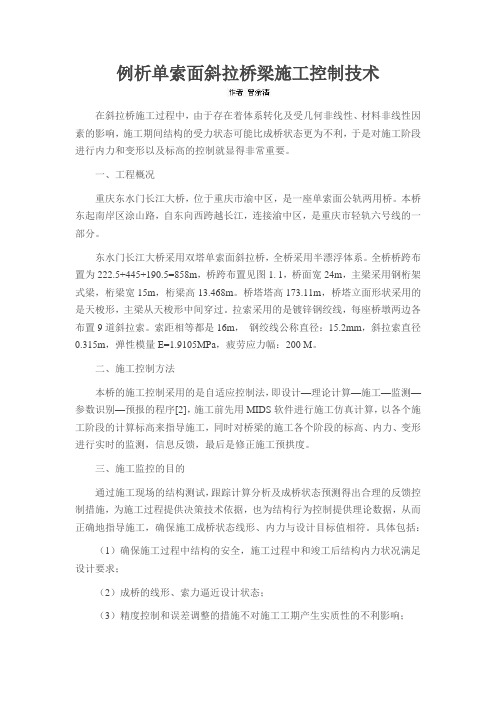

例析单索面斜拉桥梁施工控制技术在斜拉桥施工过程中，由于存在着体系转化及受几何非线性、材料非线性因素的影响，施工期间结构的受力状态可能比成桥状态更为不利，于是对施工阶段进行内力和变形以及标高的控制就显得非常重要。
一、工程概况重庆东水门长江大桥，位于重庆市渝中区，是一座单索面公轨两用桥。
本桥东起南岸区涂山路，自东向西跨越长江，连接渝中区，是重庆市轻轨六号线的一部分。
东水门长江大桥采用双塔单索面斜拉桥，全桥采用半漂浮体系。
全桥桥跨布置为222.5+445+190.5=858m，桥跨布置见图1. 1，桥面宽24m，主梁采用钢桁架式梁，桁梁宽15m，桁梁高13.468m。
桥塔塔高173.11m，桥塔立面形状采用的是天梭形，主梁从天梭形中间穿过。
拉索采用的是镀锌钢绞线，每座桥墩两边各布置9道斜拉索。
索距相等都是16m，钢绞线公称直径：15.2mm，斜拉索直径0.315m，弹性模量E=1.9105MPa，疲劳应力幅：200 M。
二、施工控制方法本桥的施工控制采用的是自适应控制法，即设计—理论计算—施工—监测—参数识别—预报的程序[2]，施工前先用MIDS软件进行施工仿真计算，以各个施工阶段的计算标高来指导施工，同时对桥梁的施工各个阶段的标高、内力、变形进行实时的监测，信息反馈，最后是修正施工预拱度。
三、施工监控的目的通过施工现场的结构测试，跟踪计算分析及成桥状态预测得出合理的反馈控制措施，为施工过程提供决策技术依据，也为结构行为控制提供理论数据，从而正确地指导施工，确保施工成桥状态线形、内力与设计目标值相符。
具体包括：（1）确保施工过程中结构的安全，施工过程中和竣工后结构内力状况满足设计要求；（2）成桥的线形、索力逼近设计状态；（3）精度控制和误差调整的措施不对施工工期产生实质性的不利影响；（4）主梁合拢前两段标高误差、轴线偏差满足规范要求并能够保证顺利合拢；（5）控制及监测精度达到施工控制技术要求的规定三、控制内容施工过程控制首先利用MIDS软件进行施工仿真分析，得出各个段的内力和位移，比较原设计的计算参数、设计内力和位移，分析出理论的钢桁梁拼装的标高，预估内力和变形。
重庆两江桥铺轨线形沉降监测与评估技术研究摘要：重庆两江大桥（东水门长江大桥和千厮门嘉陵江大桥）下层桥面采用正交异性钢桥面板，采用板肋加劲，轻轨纵梁上设置整体式混凝土道床板和60kg/m钢轨，作为城市轻轨交通走行轨道。
混凝土无碴轨道为刚性承载层，当达到承载强度极限时将产生断裂，并引起轨道几何尺寸的突然变化和难以预见的恶化。
故轨道必须建于坚实、稳定、不变形或有限变形的基础上，一旦基础变形下沉超出轨道可调整范围或导致轨道结构损伤等，其修复和整治将十分困难。
两江桥为索辅梁结构公轨两用单索面斜拉桥，线形变化复杂，诸多因素都影响钢梁的变形，因此必须通过准确、大量测量，掌握桥梁结构的变形规律，并进行结构计算与评估，给出桥梁结构的稳定线形，才能为轨道结构设计、铺轨工作开展提供依据。
关键词：铺轨沉降监测评估1.研究背景1.1 工程概述轨道六号线东水门长江大桥和千厮门嘉陵江大桥工程东起南岸区涂山路，自东向西设东水门大桥跨越长江，穿越渝中半岛核心地区后，经由千厮门大桥跨越嘉陵江后接江北中央商务区，止于江北城南大街与金沙路的交叉口，包括跨江特大桥两座和渝中半岛下穿隧道一座，全长2.47公里。
1.1.1 东水门大桥东水门长江大桥采用双塔单索面部分斜拉桥的形式，全桥采用半漂浮体系，渝中区一侧桥塔纵向自由，南岸区一侧桥塔采用纵向约束，两侧边跨支座纵向均是自由。
在全桥两侧设置伸缩缝。
全桥桥跨布置为222.5+445+190.5=858m，桥宽为24m，桁宽为15m，桁高为13.468m。
桥跨布置1.1.1，钢桁梁标准断面见图1.1.2，桥塔立面图见图1.1.3。
图1.1.1东水门长江大桥桥型立面图图1.1.2 钢桁梁标准断面图图1.1.3桥塔立面图1.1.2 千厮门大桥千厮门嘉陵江大桥采用独塔单索面部分斜拉桥的形式，全桥采用半漂浮体系，桥塔处纵向约束，其余墩顶钢桁梁纵向自由。
在全桥两侧设置伸缩缝。
桥跨布置为88+312+240+80m=720m。

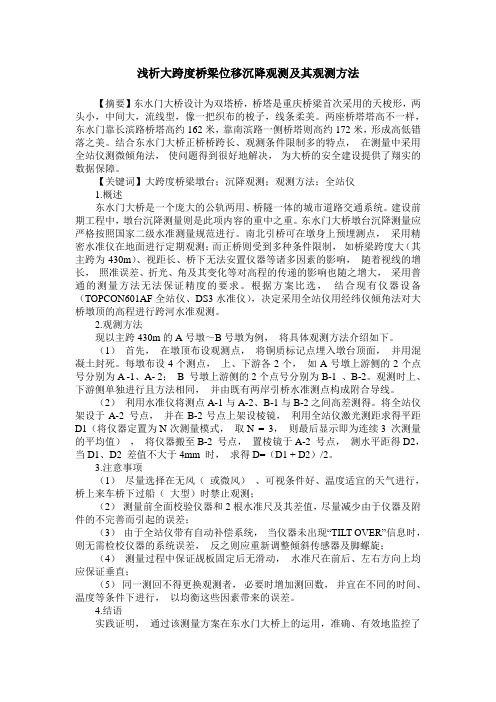

浅析大跨度桥梁位移沉降观测及其观测方法【摘要】东水门大桥设计为双塔桥，桥塔是重庆桥梁首次采用的天梭形，两头小，中间大，流线型，像一把织布的梭子，线条柔美。
两座桥塔塔高不一样，东水门靠长滨路桥塔高约162米，靠南滨路一侧桥塔则高约172米，形成高低错落之美。
结合东水门大桥正桥桥跨长、观测条件限制多的特点，在测量中采用全站仪测微倾角法，使问题得到很好地解决，为大桥的安全建设提供了翔实的数据保障。
【关键词】大跨度桥梁墩台；沉降观测；观测方法；全站仪1.概述东水门大桥是一个庞大的公轨两用、桥隧一体的城市道路交通系统。
建设前期工程中，墩台沉降测量则是此项内容的重中之重。
东水门大桥墩台沉降测量应严格按照国家二级水准测量规范进行。
南北引桥可在墩身上预埋测点，采用精密水准仪在地面进行定期观测；而正桥则受到多种条件限制，如桥梁跨度大（其主跨为430m）、视距长、桥下无法安置仪器等诸多因素的影响，随着视线的增长，照准误差、折光、角及其变化等对高程的传递的影响也随之增大，采用普通的测量方法无法保证精度的要求。
根据方案比选，结合现有仪器设备（TOPCON601AF全站仪、DS3水准仪），决定采用全站仪用经纬仪倾角法对大桥墩顶的高程进行跨河水准观测。
2.观测方法现以主跨430m的A号墩～B号墩为例，将具体观测方法介绍如下。
（1）首先，在墩顶布设观测点，将铜质标记点埋入墩台顶面，并用混凝土封死。
每墩布设4个测点，上、下游各2个，如A号墩上游侧的2个点号分别为A -1、A- 2；B 号墩上游侧的2个点号分别为B-1 、B-2。
观测时上、下游侧单独进行且方法相同，并由既有两岸引桥水准测点构成附合导线。
（2）利用水准仪将测点A-1与A-2、B-1与B-2之间高差测得。
将全站仪架设于A-2 号点，并在B-2号点上架设棱镜，利用全站仪激光测距求得平距D1（将仪器定置为N次测量模式，取N = 3，则最后显示即为连续3 次测量的平均值），将仪器搬至B-2 号点，置棱镜于A-2 号点，测水平距得D2，当D1、D2 差值不大于4mm 时，求得D=（D1 + D2）/2。

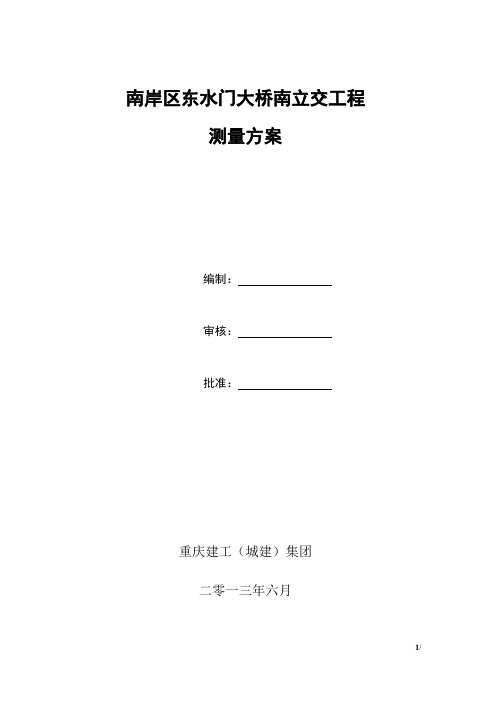

南岸区东水门大桥南立交工程测量方案编制：审核：批准：重庆建工（城建）集团二零一三年六月目录1.编制依据 (1)2.工程概况 (1)3.组织机构及测量设备 (1)4.测量方案 (1)4.1总体规划 (1)4.2 测量方法 (1)4.2.1施工控制测量 (2)4.2.1.2高程控制测量 (2)4.2.1.3导线控制点的加密 (3)4.2.1.4导线控制点补测与移位 (3)4.2.1.5控制测量成果计算及整理 (3)4.3施工测量 (5)4.3.1路基施工测量 (6)4.3.1.1横断面测量 (6)4.3.1.2路基中线测量 (6)4.3.2桥梁施工测量 (6)4.3.2.1 桩基础桩位放样 (6)4.3.2.2 承台的放样 (7)4.3.2.3墩身墩帽的放样 (7)4.3.2.4 桥台锥坡放样 (7)4.3.2.5悬臂浇注梁部的测量及线型控制 (8)4.4竣工测量 (13)5注意事项： (14)1.编制依据（1）《工程测量规范》（GB 50026—2007）；（2）《全球定位系统（GPS）测量规范》（GBT18314—2009）；（3）《国家三、四等水准测量规范》（GB12898—1991）；（4）《公路勘测规范》（JTGC10-2007）；（5）甲方提供的交桩资料及相关图纸。
