激光标线器

十字激光镭射标线器安全操作及保养规程引言十字激光镭射标线器是一种广泛应用于建筑、装修、测量和制图等行业的工具。

它可以提供高精度的激光标线，帮助人们进行准确的位置标注和测量。

然而，如果不正确使用和保养，可能会导致意外伤害和设备损坏。

本文档将介绍如何安全地操作和保养十字激光镭射标线器。

安全操作规程1. 仔细阅读用户手册在使用十字激光镭射标线器之前，请仔细阅读用户手册。

用户手册将提供详细的操作说明和安全注意事项，确保你正确理解和掌握设备的使用方法。

2. 穿戴个人防护装备在操作十字激光镭射标线器时，务必穿戴个人防护装备，如安全眼镜和手套。

这将有效保护你的眼睛和手部免受激光辐射和可能的伤害。

3. 标定设备在使用十字激光镭射标线器之前，确保正确进行标定。

根据用户手册中的指导，使用合适的标定工具进行标定。

正确的标定将保证设备输出的激光准确无误。

4. 使用设备固定装置在进行标测工作时，使用设备固定装置将是必要的。

将设备固定在稳定的支架或三脚架上，确保其位置稳定且不易受到外力干扰。

5. 避免直接注视激光光束十字激光镭射标线器输出的激光光束具有辐射性，不要直接注视激光光束。

在使用时，始终保持安全距离。

如果需要更近距离观察光线，请使用合适的安全设备，如红外过滤器。

6. 避免与其他人共用激光光束为了避免意外伤害，不要将激光光束直接照射到他人身上。

确保在使用设备时，工作区域没有其他人存在，或者使用可调节的安全屏障来隔离光束。

7. 避免激光光束直接照射到反射表面尽量避免将激光光束直接照射到反射表面，如镜子或其他反光材料。

反射光线可能会产生强光，可能会对眼睛造成损害。

8. 禁止对设备进行改装严禁对十字激光镭射标线器进行任何形式的改装或额外的修改。

这样做可能会导致设备的性能下降或不可预测的危险。

保养规程1. 清洁设备定期清洁十字激光镭射标线器，以确保其正常运行并提供准确的激光标线。

使用柔软的布轻轻擦拭设备的外壳和光学镜片。

避免使用任何含有酒精或溶剂的清洁剂，以免损坏设备表面。

激光标线仪工作原理激光标线仪是一种常见的测量和检测仪器，常用于建筑、装修、制造等领域。

它利用激光束产生一条精细的直线，可以快速、准确地测量物体的大小、位置和轮廓。

那么，激光标线仪的工作原理是什么呢？激光标线仪的基本组成先来了解一下激光标线仪的基本组成部分。

激光标线仪通常由以下部分组成：•激光发生器：产生激光束的光源。

•反射镜：用于反射激光束。

•平台：用于支撑反射镜和其它部件。

•电子控制器：用于控制激光发生器和反射镜。

以上是激光标线仪的基本组成部分，下面我们来看看激光标线仪是如何工作的。

激光标线仪的工作原理激光标线仪的工作原理是基于激光束的反射和聚焦。

当激光束在反射镜上反射时，可以使光束的方向发生改变。

可以通过调整反射镜的角度来改变激光束的方向和位置，以便为测量提供便利条件。

同时，激光标线仪还采用了激光聚焦技术，使激光束在不同距离的地方呈现出不同的线型，例如，在近距离时呈现出直线，而在远距离时呈现出扩散的线型。

具体来说，激光标线仪可以根据以下步骤工作：1.激光发生器产生一束高功率的激光束。

2.激光束通过透镜，转向并被投射到反射镜上。

3.反射镜将激光束反射回到透镜上，产生一条直线。

4.在激光聚焦的帮助下，直线会在地面或墙壁上呈现出清晰的标线。

5.可以通过调整反射镜的位置和角度来改变激光束的方向和位置。

激光标线仪的优点与传统的测量仪器相比，激光标线仪具有以下优点：•精度高：激光标线仪的激光聚焦技术可以在不同距离下呈现出不同的线型，可以更准确地测量大小、位置和轮廓。

•操作简便：激光标线仪的操作简便，只需要将设备放在需要测量的位置，调整好角度和方向即可。

•速度快：激光标线仪可以快速地测量出物体的大小、位置和轮廓，适用于快速、高效的测量和检测。

总结激光标线仪是一种常见的测量和检测仪器，其工作原理是基于激光束的反射和聚焦。

激光标线仪可以精确地测量大小、位置和轮廓，并且操作简便、速度快，适用于建筑、设计、制造等领域的快速、高效测量和检测。

个人收集整理仅供参考学习

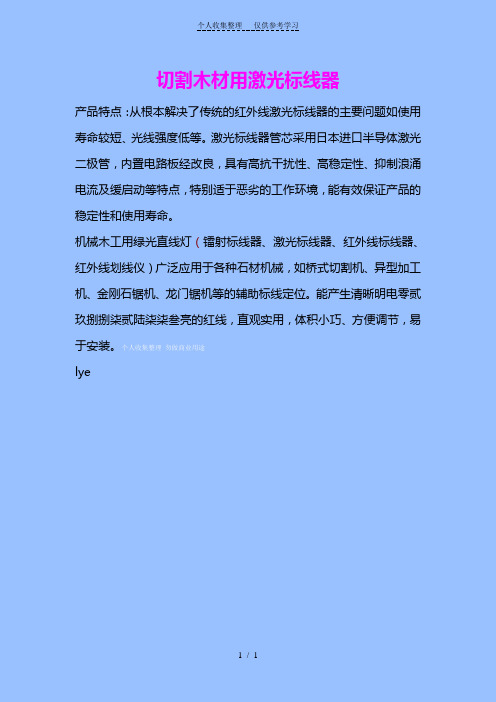

切割木材用激光标线器
产品特点：从根本解决了传统的红外线激光标线器的主要问题如使用寿命较短、光线强度低等。

激光标线器管芯采用日本进口半导体激光二极管，内置电路板经改良，具有高抗干扰性、高稳定性、抑制浪涌电流及缓启动等特点，特别适于恶劣的工作环境，能有效保证产品的稳定性和使用寿命。

机械木工用绿光直线灯（镭射标线器、激光标线器、红外线标线器、红外线划线仪）广泛应用于各种石材机械，如桥式切割机、异型加工机、金刚石锯机、龙门锯机等的辅助标线定位。

能产生清晰明电零贰玖捌捌柒贰陆柒柒叁亮的红线，直观实用，体积小巧、方便调节，易于安装。

个人收集整理勿做商业用途
lye
1 / 1。

激光标线仪的一种使用方法介绍激光标线仪（Laser line level）是一种用来生成直线、水平线、垂直线和倾斜线的精密仪器。

它可以广泛应用于室内装修、工程施工、家具摆放、墙壁装饰、地板铺设等领域。

本文将详细介绍激光标线仪的一种使用方法。

首先，准备工作：在使用激光标线仪之前，首先需要完全了解该仪器的使用说明和安全注意事项。

确保仪器的电池已经充电，并且仪器没有损坏或者受到过剧烈的震动，以免影响其使用效果和寿命。

第二步，准备定位：在进行标线之前，需要确定好标线的位置和方向。

可以使用尺子或者测量工具进行测量和标记，以确保最后生成的标线是准确和符合要求的。

第三步，仪器调整：将激光标线仪放置在需要标记的位置上，并根据需要选择合适的标线模式（直线、水平线、垂直线或倾斜线）。

一般来说，仪器的操作按钮会有不同的标志来指示各种不同的模式。

第四步，定位水平：如果需要生成水平线，可以将激光标线仪放置在需要标记的位置上，并调整仪器使其水平。

有些激光标线仪具有自动水平功能，可以通过选择启动按钮或调整仪器的脚部来实现水平状态。

当仪器达到水平状态后，将会自动生成一条水平线。

第五步，定位垂直：如果需要生成垂直线，可以将激光标线仪放置在需要标记的位置上，并调整仪器使其垂直。

有些激光标线仪具有自动垂直功能，可以通过选择启动按钮或调整仪器的脚部来实现垂直状态。

当仪器达到垂直状态后，将会自动生成一条垂直线。

第六步，定位倾斜：如果需要生成倾斜线，可以将激光标线仪放置在需要标记的位置上，并调整仪器使其达到倾斜角度。

有些激光标线仪具有自动倾斜功能，可以通过选择启动按钮或调整仪器的脚部来实现倾斜状态。

当仪器达到倾斜状态后，将会自动生成一条倾斜线。

第七步，标线：当激光标线仪生成了所需的标线后，可以使用相应的标记工具（如笔、铅笔或墨水等）在墙壁、地板或其他需要标记的位置进行标记。

在标线之前，可以使用尺子或者纸板等工具来帮助确定标记位置的准确性和一致性。

产品说明书（激光标线器系列）西安镭泽电子科技有限公司西安镭泽电子科技有限公司西安镭泽电子科技有限公司地址：西安市高新区科技四路50-5电话：029-********传真：029-********激光标线器激光标线器（镭射标线器）可广泛用于各种板材切割成型机、石材机械、木工机械、包装机械的对刀、放线。

能产生一条清晰明亮的红线、体积小巧、方便调节、易于安装、稳定可靠。

能较大幅度的提高工作效率。

我们可以制作固定焦点同时可以制作可调焦的红光线状激光器，客户可以根据各种要求调整焦点。

特点：激光标线器（镭射标线器）的安装机使用简单方便，可安装在使用机械的垂直或水平面上，提供一条可见的激光标线，使得在整个生产过程中有一条可见的、非接触的定位线指导操作过程。

具有方便生产操作和提高生产效率的优点。

激光线可在三维空间任意微调，已达到最佳使用效果。

激光标线安装使用说明安装方法：1．在要固定的基准面上，打个相距44mm，M4的螺孔。

用两个M4的螺丝穿过长条孔，将已安装好的支架和设备连接牢固。

2．将激光器沿引线端穿过支架上部孔位，并稍紧顶部4个小螺丝，这个安装即完成。

激光器位置调节：1．轻稍松开中板纵向锁定螺丝，转动中板支架，即可使线的照射范围达到最隹位置，调好并紧螺母。

2．调节顶部4个小螺钉，转动激光标线器，即可使激光线旋转至切割平台的理想位置。

3．松开底板上的两个螺钉亦可实现平移功能。

使用前注意事项1．使用前请仔细检查激光标线器所需驱动电压与直流供电电压是否相符。

2．使用激光标线器导线受损（断线或铜芯暴露等）专业人员及时处理维修后方可使用。

3．本激光器应存放或工作干燥环境。

激光器自行打开或人为破坏不属于本所免费保修之列。

单位全称：西安镭泽电子科技有限公司地址：西安市高新区科技四路50-5网址：联系电话： 029-******** 88354531传真： 029-********开户行：西安市商业银行软件园支行帐号：912011580000104882税号：610113688974822本产品适用与红外石材桥切机产品具体参数如下：商标：B O T型号：BOT650-80B50波长： 650nm功率：50mw镜片：光学玻璃胶合透镜及光学玻璃柱面镜输出张角：>120°工作距离：2-5米（根据客户要求设定）线长：6-8米线宽：<1mm（3米内）供电电压：DC 3-5V尺寸：Ф16×74mm Ф22.5×90mm Ф26×110mm （可按用户要求定做）工作温度：常温冷却方式：自然冷却使用寿命：>8000小时附件：电源、支架保修时间：一年本产品适用与红外桥切机产品具体参数如下：商标：B O T型号：BOT532-10B5波长： 532nm功率：5mw镜片：光学玻璃胶合透镜及光学玻璃柱面镜输出张角：>90°工作距离：1-4米（根据客户要求设定）线长：4-6米线宽：<1.5mm（3米内）供电电压：DC 3V尺寸：Ф22.5×90mm Ф26×110mm （可按用户要求定做）工作温度：常温冷却方式：自然冷却使用寿命：>5000小时附件：电源、支架保修时间：半年本产品适合：木工单片纵切机、多片纵切机产品具体参数如下：商标：B O T型号：BOT650-80B30波长： 650nm功率：30mw镜片：光学玻璃胶合透镜及光学玻璃柱面镜输出张角：>120°工作距离：2-5米（根据客户要求设定）线长：4-6米线宽：<1mm（3米内）供电电压：DC 3-5V尺寸：Ф16×74mm Ф22.5×90mm Ф26×110mm （可按用户要求定做）工作温度：常温冷却方式：自然冷却使用寿命：>8000小时附件：电源、支架保修时间：一年本产品适合：木工裁板锯产品具体参数如下：商标：B O T型号：BOT635-5B4波长： 635nm功率：4mw镜片：光学玻璃胶合透镜及光学玻璃柱面镜输出张角：>120°工作距离：1-2米（根据客户要求设定）线长：2-4米线宽：<1mm（3米内）供电电压：DC 3-5V尺寸：Ф12×40mm Ф16×74mm Ф22.5×90mm （可按用户要求定做）工作温度：常温冷却方式：自然冷却使用寿命：>8000小时附件：电源、支架保修时间：一年本产品适合：木工带锯机产品具体参数如下：商标：B O T型号：BOT650-150B100波长： 650nm功率：100mw镜片：光学玻璃胶合透镜及光学玻璃柱面镜输出张角：>120°工作距离：5-6米（根据客户要求设定）线长：10-15米线宽：<2mm（6米内）供电电压：DC 3-5V尺寸：Ф26×110mm （可按用户要求定做）工作温度：常温冷却方式：自然冷却使用寿命：>8000小时附件：电源、支架保修时间：一年本产品适合众多木工切割系列产品，目前应用的设备如下：单片纵切机、多片纵切机、裁板锯、木工带锯机等产品具体参数如下：商标：B O T型号：BOT532-10B5波长： 532nm功率：5mw镜片：光学玻璃胶合透镜及光学玻璃柱面镜输出张角：>90°工作距离：1-5米（根据客户要求设定）线长：2--10米线宽：<2mm（6米内）供电电压：DC 3-5V尺寸：Ф26×110mm （可按用户要求定做）工作温度：常温冷却方式：自然冷却使用寿命：>8000小时附件：电源、支架保修时间：一年印花机械专用红光激光标线器（激光定位灯）本产品适合众多平网印花机械系列产品，目前应用的设备如下：毛巾印花机产品具体参数如下：商标：B O T型号：BOT635-5L3波长： 635nm功率：5mw镜片：光学玻璃胶合透镜及光学玻璃柱面镜输出张角：>90°工作距离：1-2（根据客户要求设定）线长：2-4米线宽：<1mm供电电压：DC 3-5V尺寸：Ф16×50mm （可按用户要求定做）工作温度：常温冷却方式：自然冷却使用寿命：>8000小时附件：电源、支架保修时间：一年轮胎成型机专用激光标线器（激光灯）本产品适合用与轮胎成型机数控标线仪。

激光标线仪技术指标Red Line Laser Module本产品采用原装进口激光二极管，体积小，光线清晰，出光张角大，直线度高。

我们可以制作固定焦点同时可以制作可调焦的红光线状激光器，客户可以根据各种零贰玖陆捌伍捌壹柒零捌要求调整焦点。

The laser has original import laser diode, small body and clear beam. The fan angle and line degree is high. We can offer red Line Laser Module with focus adjustable or fixed. Customer also can adjust the focus according various requirements.输出波长：635nm 650nm 660nm输出功率：635nm 0.5～30mw650nm 0.5～200mw660nm 0.5～300mw工作电压： 2.7~24V DC工作电流：≤450mA光束发散度：0.1～1.5mrad出光张角：10 º～135º光线直径：≤0.5mm＠0.5m；≤1.0mm＠3.0m；≤1.5mm＠6.0m；直线度：≤1.0mm＠6.0m光学透镜：光学镀膜玻璃或塑胶透镜尺寸：Φ8×25mm；Φ9×35mm；Φ11×37mm；Φ12×40mm；Φ16×55mm；Φ16×65mm；Φ16×80mm；Φ22×85mm；Φ26×110mm （可定制）工作温度：－10～75℃储存温度：－40～85℃激光等级：ⅢbOutput wavelength: 635nm 650nm 660nmOutput power: 635nm 0.5～30mw650nm 0.5～200mw660nm 0.5～300mwOperating voltage: 2.7~24V DCOperating current: ≤450mABeam divergence: 0.1～1.5mradFan angle: 10 º～135ºBeam diameter: ≤0.5mm＠0.5m；≤1.0mm＠3.0m；≤1.5mm＠6.0mLine degree: ≤1.0mm＠6.0mOptics: coated glass lens or plastic lensSize: Φ8×25mm；Φ9×35mm；Φ11×37mm；Φ12×40mm；Φ16×55mm；Φ16×65mm；Φ16×80mm；Φ22×85mm；Φ26×110mm（made as requirement）Operating temperature: －10℃～75℃Storage temperature：-40℃～85℃Laser classification: ⅢbYXL。

铅垂激光标线仪铅垂激光标线仪，是一种利用激光在空间中产生铅垂线的装置。

它能够为建筑工程、装修与装饰和制作组装等领域提供精确的铅垂线。

本文将从以下几个方面对铅垂激光标线仪进行介绍。

工作原理铅垂激光标线仪采用的是激光器发射出的激光束，照射到反射镜上，通过反射镜绕射加工后，形成一个平滑的观察屏（发散镜）。

激光束在通过发散镜后便能够形成一个经典的“铅垂线”，铅垂线在垂直方向上非常精确，其误差不超过0.5mm/5m。

因此，激光铅垂仪不仅能够节省大量铅垂线的繁琐工作，还能够在搭建攀爬脚手架、升降机等作业设备时，更加容易进行搭建。

适用领域如今，铅垂激光标线仪成为了建筑工程、装修与装饰、制作组装等领域中不可缺少的工具之一。

其精准的铅垂线能够为工程提供更强的质量保证和安全保障。

现在，铅垂激光标线仪已经在建筑、道路运输、机械制造、搭建设备、高空定位和导航、航空航天等多种领域得到了广泛应用。

操作方法1.首先，将铅垂激光标线仪安装在底座上，并连接好电源。

2.点击开关，打开铅垂激光标线仪，并调整之前的初始水平状态。

标识好需要铅垂线的高度，并调节至与需要的高度相适应。

3.确认铅垂激光标线仪的放置方向正确，而后将其转动，并定位到正确位置上。

4.在目标测量位置打上反光标记，并设置标记到具体位置，以保证读值精度。

5.激光会自动发射并产生铅垂线。

调整激光轮线以便能够对准目标位置，并将位置进行调整以避免因光斑移动而出现的误差。

6.如果需要进行更加精确的位置测量，在铅垂线末尾放置测量设备，如白卡或移动支架，就可以得到更加准确的数值。

使用优势1.铅垂激光标线仪可以精确地控制铅垂线，同时可以节省大量的人力、物力和时间，提高了工程成本和工写效率。

2.激光产生的铅垂线可以非常清晰地映射到工程表面上，因此工人可以非常准确地进行操作，从而提高工程的质量。

3.铅垂激光标线仪可以适应不同的工作环境，它的使用范围非常广泛,可以在建筑工地、室内装修、制造工艺和地下工程等领域中得到应用。
