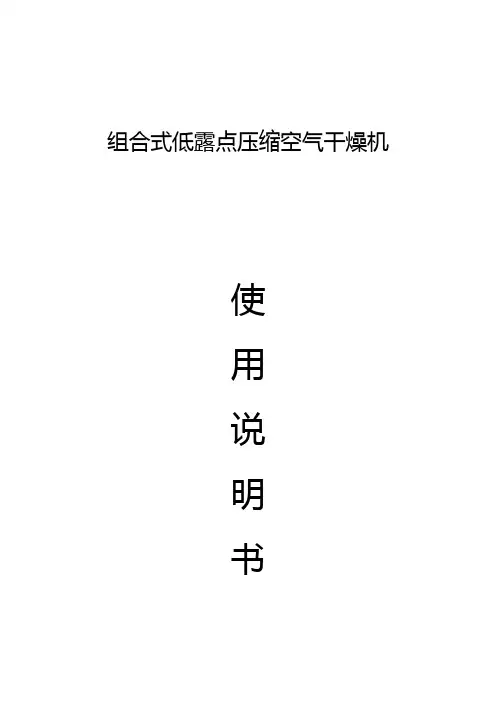

杭州山立组合式干燥机的使用汇总组合式低露点压缩空气干燥机

使

杭州山立净化设备有限公司

目录

一:产品简介

1( 基本原理

2( 工艺流程图

3( 技术参数

4( 技术要求

二:电气与自动控制

三:操作过程

1( 工艺过程

2( 参数设臵方法 3( 开机与关机

四:安装与操作维护

五:故障与故障排除

1

一:产品简介

1、基本原理

本机以冷冻式干燥系统作前级进行预干燥~吸附干燥系统作为后级~进行精干燥~经过合理的热力设计组合~即达到了深度干燥的目的~又较大地减少了再生气的耗量~是一种低消耗、高品位的干燥机。

冷冻干燥系统是依据空气中水蒸气含量随着压力和温度而变化的,在一定压力下~空气中水蒸气的极限容量称作饱和含量~相对湿度100%~对应的温度为露点温度,~超过饱和含量的水蒸气将呈液态的水珠析出。压力越高~温度越低~露点也越低~水蒸气含量也越小。若把压缩空气通过制冷系统冷却到接近到冰点,0?,~过饱和的水蒸气就会随温度的降低呈水珠状~凝结起来。然后通过机械分离既可把水排除出来~以达到预干燥的目的。

吸附干燥系统是采用特殊多孔表面的固体吸附剂~活性氧化铝、分子筛作为吸附剂~依据分子表面吸附动力学原理~采用变压吸附的原理~既在常温下~升压吸附~空气中的水分子被吸附剂表面吸附,在减,放,压下再生~被吸附的水分子从吸附剂表面解析~由部分干燥空气反向吹洗~带出机外~从而达到深度干燥的目的。

2

2、工艺流程图

3、技术参数

进气温度?45? 进气含油量?0.1PPM

工作压力:0.6,1.0MPa 成品气露点:?-40?

再生气量:?4% 工作周期:T=10min 4、技术要求

1) 吸附剂在吸附过程中对进气含油量有较高要求:一般应<0.1ppm否则将直接影响吸附效果、干燥机寿命,甚至使吸附剂中毒失效。

3

2) 空气进出口管处用户可以根据生产上需要装臵旁通管和旁通阀~以便吸干机临时停车检修等~不影响连续生产。

3) 当进口压力变化时~干燥机处理量应除以下表修正系数。

修正系数表

进口0.3 0.4 0.5 0.6 0.7 0.8 0.9 1.0 1.1 1.2 压力

修正0.5 0.63 0.75 0.88 1.0 1.12 1.25 1.38 1.5 1.63 系数

4) 在突然停机情况下~能有5-10分钟的缓冲时间~最好应设臵

储气罐。

5) 压缩机站内设有数台压缩机时~每台压缩机的排气管线上应设

有止回阀和切断阀。

6) 本装臵前后应设臵流量、压力、温度等检测或记录仪表。

7)每次开机、关机请打开吸附塔下排污阀进行排污。二:电气与自动控制

本机冷干机部分采用封闭式制冷循环~配备外平衡式热力膨胀阀~自动调整的热力旁通阀~制冷剂直接膨胀进入蒸发器。当生产条件、外界环境变化~引起蒸发器热负荷变化时~由膨胀阀及热气旁通阀的联合自动调整~能确保蒸发器温度的恒定不出现冰塞。除外~在制冷回路上还设有冷媒高低压压力控制器和电流过载保护器~如发生制

4

冷剂泄露及非工况情况~则自动切断电源~并报警~使压缩机不受损坏。冷干机部分采用按钮接触器控制开、停机。

吸干机部分则采用PC程序控制器控制两筒交替吸附再生~并在显示屏上实时显示各筒工作状况。

1)程序控制器说明

本控制器是采用PIC单片机技术研制的专用定时控制器。它能按用户设定的延时时间控制吸附式干燥机A、B两塔的吸附和再生工作~操作简单~工作可靠~显示直观明了~外形美观大方。

预臵状态时~四位数字显示的第一位显示预臵的时段数~后三位显示预臵时间,运行状态时~显示t1的延时时间,加计时,。同时通过8个发光管显示设备的工作状态。

2) 电源电压:AC220V(+15%~—20%), 输出:2A AC250V, 2A DC30V,max,,

3)定时范围:t1,吸附时间,:1,512s;

t2(再生延迟):0,40s;

t3,再生时间,:1,512s;

t4,吸附转换提前时间,:0,30s,当t4为

0时~吸附转换没有重叠时间,。 4) 延时精度:?1‰。

5

三:操作过程

1、工艺过程

工艺过程如下:压缩空气(?40?)由入口经过冷冻干燥系统的预冷器与冷却排出

的冷空气进行热交换~而预冷到约25?后进入蒸发器~与制冷剂进行热交换~使空气冷却至接近冰点~水蒸气呈饱和状态~约95%左右的的水蒸气~凝成水珠~包括残留的油份~经挡板、气液分离器、自动排水器排除出机外,冷空气经过截止阀进入吸附干燥系统~由截止阀进入吸附塔中的一只,如A塔,~空气中残留的水气~进一步被吸附剂所吸附~达到深干燥的空气~经止回阀进入预冷器复热至近常温~离开干燥系统排出至使用的管网,干燥后的一小部分空气~经截流阀膨胀至近常压。反向经吸附塔的另一只,如B塔,~吹扫吸附剂~带走解析的水蒸气~经截止阀、消声器排出机外。二个吸附塔周期切换~一只吸附~另一只再生~从而达到连续、自动、稳定的干燥操作。

本机组操作简单~使用灵活方便。冷冻干燥与吸附干燥分别单独控制~可以单独使用冷冻干燥~压缩空气可以干燥至压力露点2?-10?,也可以组合使用~产品气露点可达标-40?,-70?。

6

2、参数设臵使用方法

1) 预臵延时时间:

将面板左侧上方的拨动开关SA1拨向左方,控制器处于设臵状态。LED数码管的最高位显示1~表示目前设定的是第一段延时时间t1,其余位显示延时时间设定值。按动面板左侧下方的“停止/参数”按钮SB2,此时的功能是增加计时值,~可

使延时时间从1逐步增加到512秒,然后再重复进行。

当设定的延时值符合要求时~可按面板上的“启动/代码”按钮SB1,此时的功

能是选择延时时段,~最高位显示2,表示设定第二段延时时间t2。按“停止/参数”按钮同样可增加延时值。

依次类推~可设定四个延时段的时间。在设定时~按住停止按钮超过1秒钟时~延时设定值将快速增加~而断续按动时则每次加1.

设定完毕~将SA1拨向右方~则设定值将被写入E2PROM储存起来,即使断电后仍能保留。

2) 定时工作:

当SA1处于运行位臵,右方,时~按启动按钮~控制器按图的时序工作。KA1,KA4相继动作~红、绿色LED发光管指示工作状态。LED数码管显示第一延时段,t1,的延时时间。

按停止按钮则中断工作~继电器全部释放~控制器复位。

3)动作时序图

7
