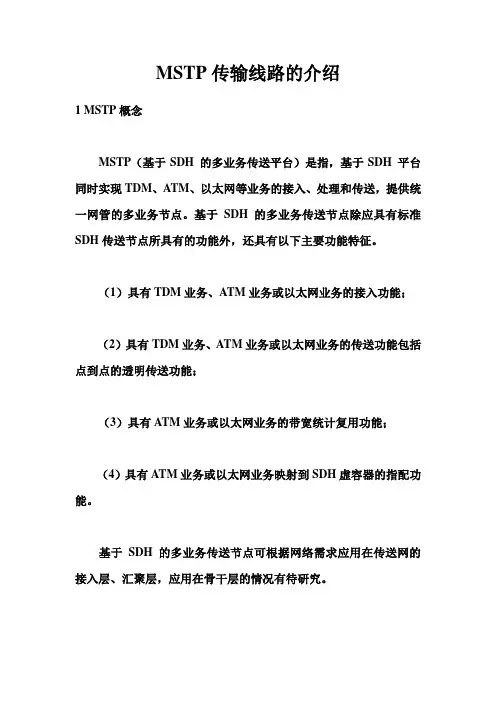

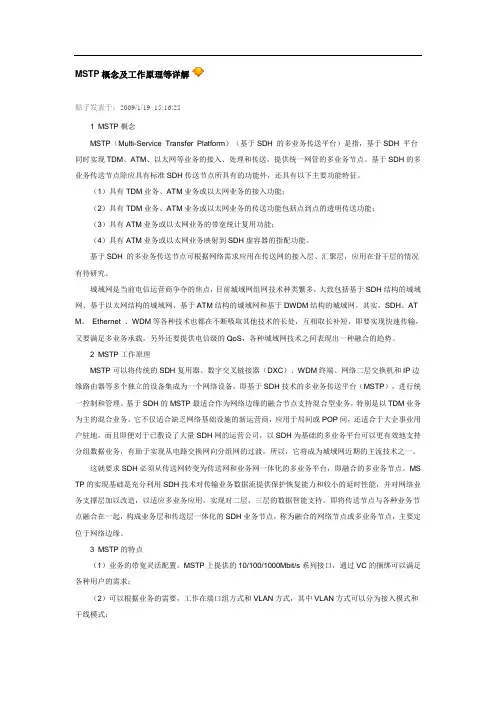

MSTP传输线路的介绍1 MSTP概念MSTP（基于SDH 的多业务传送平台）是指，基于SDH 平台同时实现TDM、A TM、以太网等业务的接入、处理和传送，提供统一网管的多业务节点。

基于SDH的多业务传送节点除应具有标准SDH传送节点所具有的功能外，还具有以下主要功能特征。

（1）具有TDM业务、ATM业务或以太网业务的接入功能；（2）具有TDM业务、A TM业务或以太网业务的传送功能包括点到点的透明传送功能；（3）具有A TM业务或以太网业务的带宽统计复用功能；（4）具有A TM业务或以太网业务映射到SDH虚容器的指配功能。

基于SDH 的多业务传送节点可根据网络需求应用在传送网的接入层、汇聚层，应用在骨干层的情况有待研究。

城域网是当前电信运营商争夺的焦点，目前城域网组网技术种类繁多，大致包括基于SDH结构的城域网、基于以太网结构的城域网、基于ATM结构的城域网和基于DWDM结构的城域网。

其实，SDH、ATM、Ethernet 、WDM等各种技术也都在不断吸取其他技术的长处，互相取长补短，即要实现快速传输，又要满足多业务承载，另外还要提供电信级的QoS，各种城域网技术之间表现出一种融合的趋势。

2 MSTP工作原理MSTP可以将传统的SDH复用器、数字交叉链接器（DXC）、WDM终端、网络二层交换机和IP边缘路由器等多个独立的设备集成为一个网络设备，即基于SDH技术的多业务传送平台（MSTP），进行统一控制和管理。

基于SDH的MSTP最适合作为网络边缘的融合节点支持混合型业务，特别是以TDM业务为主的混合业务。

它不仅适合缺乏网络基础设施的新运营商，应用于局间或POP间，还适合于大企事业用户驻地。

而且即便对于已敷设了大量SDH网的运营公司，以SDH为基础的多业务平台可以更有效地支持分组数据业务，有助于实现从电路交换网向分组网的过渡。

所以，它将成为城域网近期的主流技术之一。

这就要求SDH必须从传送网转变为传送网和业务网一体化的多业务平台，即融合的多业务节点。

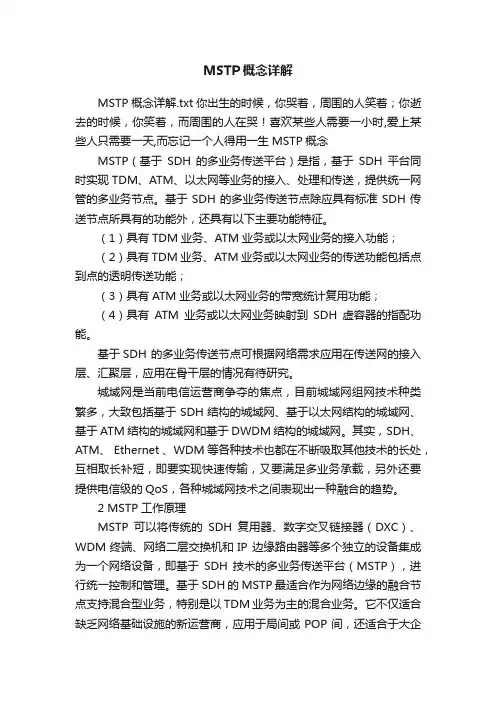

MSTP概念详解MSTP概念详解.txt你出生的时候，你哭着，周围的人笑着；你逝去的时候，你笑着，而周围的人在哭！喜欢某些人需要一小时,爱上某些人只需要一天,而忘记一个人得用一生MSTP概念MSTP（基于SDH 的多业务传送平台）是指，基于SDH 平台同时实现TDM、ATM、以太网等业务的接入、处理和传送，提供统一网管的多业务节点。

基于SDH的多业务传送节点除应具有标准SDH传送节点所具有的功能外，还具有以下主要功能特征。

（1）具有TDM业务、ATM业务或以太网业务的接入功能；（2）具有TDM业务、ATM业务或以太网业务的传送功能包括点到点的透明传送功能；（3）具有ATM业务或以太网业务的带宽统计复用功能；（4）具有ATM业务或以太网业务映射到SDH虚容器的指配功能。

基于SDH 的多业务传送节点可根据网络需求应用在传送网的接入层、汇聚层，应用在骨干层的情况有待研究。

城域网是当前电信运营商争夺的焦点，目前城域网组网技术种类繁多，大致包括基于SDH结构的城域网、基于以太网结构的城域网、基于ATM结构的城域网和基于DWDM结构的城域网。

其实，SDH、ATM、 Ethernet 、WDM等各种技术也都在不断吸取其他技术的长处，互相取长补短，即要实现快速传输，又要满足多业务承载，另外还要提供电信级的QoS，各种城域网技术之间表现出一种融合的趋势。

2 MSTP工作原理MSTP可以将传统的SDH复用器、数字交叉链接器（DXC）、WDM终端、网络二层交换机和IP 边缘路由器等多个独立的设备集成为一个网络设备，即基于SDH技术的多业务传送平台（MSTP），进行统一控制和管理。

基于SDH的MSTP最适合作为网络边缘的融合节点支持混合型业务，特别是以TDM业务为主的混合业务。

它不仅适合缺乏网络基础设施的新运营商，应用于局间或POP间，还适合于大企事业用户驻地。

而且即便对于已敷设了大量SDH网的运营公司，以SDH为基础的多业务平台可以更有效地支持分组数据业务，有助于实现从电路交换网向分组网的过渡。

Copyright ©2006 Huawei Technologies Co., Ltd. All rights reserved.培训目标l学完本课程后，您应该能：p描述NG-SDH系列以太网单板的类型和基本特性；p阐述NG-SDH系列以太网单板的应用方法。

目录1.以太网单板特性介绍2.以太网单板介绍3.以太网单板保护及应用l以太网单板特性介绍p1.1 以太网基本术语p1.2 以太网单板特性介绍目录以太网基本术语l物理端口p单板外部以太网物理接口，亦称作客户侧接口或用户侧接口，目前常用接口为10M, FE, GE。

l VC Trunkp Virtual Container Trunk ，VC Trunk是通过VC 容器实现的传送通道，可以用连续级联技术实现，也可以用虚级联技术实现，虚级联技术将几个虚级联的VC看成一个传送通道。

以太网基本术语－VBVB3PORTVCGlVB: Virtual bridge ，虚拟二层交换机，具有二层交换特性的单板可通过VB 来体现。

每块数据单板中可以配置N 个VB ，每个VB 包含M 个LP ，且各个VB 之间的数据是隔离的；lLP: Logical Port ，逻辑端口。

LP 端口可以理解为每个VB 的端口。

EPL: 以太网私有专线业务EPLAN: 以太网私有局域网业务EVPL: 以太网虚拟专线业务EVPLAN: 以太网虚拟局域网业务请参阅: G.8010/Y.1306 (G.ethna)G.8011 (G.ethsrv)G.8012.1 (G.eota.1)业务概述l LCAS （链路容量调整规程）l LPT （链路状态穿通）l CAR （承诺接入速率）l MPLS （多协议标签交换）l IGMP SNOOPING （组播）lSTP&RSTP （生成树协议）以太网单板特性LCAS －链路容量调整规程l 可以动态的调整（增、删、改）业务带宽，而不会影响原有业务的可用性；l 屏蔽失效物理通道，避免单一物理通道失效而导致业务中断；l 检测失效成员恢复后，自动增加容量；lLCAS 是一种链路容量调整方法，是对虚级联技术的一种扩充，增强了虚级联的健壮性。

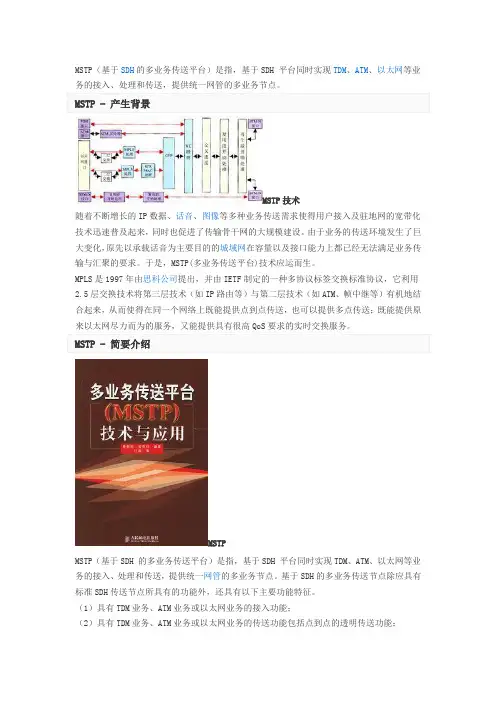

MSTP（基于SDH的多业务传送平台）是指，基于SDH 平台同时实现TDM、ATM、以太网等业MSTP技术随着不断增长的IP数据、话音、图像等多种业务传送需求使得用户接入及驻地网的宽带化技术迅速普及起来，同时也促进了传输骨干网的大规模建设。

由于业务的传送环境发生了巨大变化，原先以承载话音为主要目的的城域网在容量以及接口能力上都已经无法满足业务传输与汇聚的要求。

于是，MSTP(多业务传送平台)技术应运而生。

MPLS是1997年由思科公司提出，并由IETF制定的一种多协议标签交换标准协议，它利用2.5层交换技术将第三层技术（如IP路由等）与第二层技术（如ATM、帧中继等）有机地结合起来，从而使得在同一个网络上既能提供点到点传送，也可以提供多点传送；既能提供原MSTPMSTP（基于SDH 的多业务传送平台）是指，基于SDH 平台同时实现TDM、ATM、以太网等业务的接入、处理和传送，提供统一网管的多业务节点。

基于SDH的多业务传送节点除应具有标准SDH传送节点所具有的功能外，还具有以下主要功能特征。

（1）具有TDM业务、ATM业务或以太网业务的接入功能；（2）具有TDM业务、ATM业务或以太网业务的传送功能包括点到点的透明传送功能；（3）具有ATM业务或以太网业务的带宽统计复用功能；（4）具有ATM业务或以太网业务映射到SDH虚容器的指配功能。

基于SDH 的多业务传送节点可根据网络需求应用在传送网的接入层、汇聚层，应用在骨干层的情况有待研究。

城域网是当前电信运营商争夺的焦点，目前城域网组网技术种类繁多，大致包括基于SDH结构的城域网、基于以太网结构的城域网、基于ATM结构的城域网和基于DWDM结构的城域网。

其实，SDH、ATM、 Ethernet 、WDM等各种技术也都在不断吸取其他技术的长处，互相取长补短，即要实现快速传输，又要满足多业务承载，另外还要提供电信级的QoS，各种城MSTP技术MSTP可以将传统的SDH复用器、数字交叉链接器（DXC）、WDM终端、网络二层交换机和IP 边缘路由器等多个独立的设备集成为一个网络设备，即基于SDH技术的多业务传送平台（MSTP），进行统一控制和管理。

1 华为OptiX系列产品以太网组网应用关键字EPL EVPL EPLAN EVPLAN内容摘要随着Internet的高速发展，各种宽带接入和应用逐渐兴起，同时越来越多的新兴公司办公地点开始多元化，需要进行高速互连，而原有的窄带数据通信已经不能满足需求。

在这种情况下，MSTP（多业务传送平台）技术就应运而生了，它可以对多种类型的以太网业务在SDH平台进行处理和传送。

本部分主要了介绍了EPL、EVPL、EPLAN和EVPLAN以太网业务类型和组网应用的相关知识，并通过实际组网举例，主要帮助光网络维护人员更好的理解和掌握各种以太网业务的类型、组网应用以及各种组网间的差别，从而更好的维护MSTP网络。

1.1 概述华为公司的MSTP设备遵循ITU-T G.etnsrv的建议，可支持以下四种以太网业务类型：●以太网专线：EPL（Ethernet Private Line）●以太网虚拟专线：EVPL（Ethernet Virtual Private Line）●以太网私有局域网：EPLAN（Ethernet Private LAN）●以太网虚拟私有局域网：EVPLAN（Ethernet Virtual Private LAN）EPL（Ethernet Private Line）以太网私有专线：以太网透传业务，各个用户独占一个VCTRUNK带宽，业务延迟低，提供用户数据的安全性和私有性。

EVPL（Ethernet Virtual Private Line）以太网私有专线：又可称为VPN专线，其优点在于不同业务流可共享VC TRUNK通道，使得同一物理端口可提供多条点到点的业务连接，并在各个方向上的性能相同，接入带宽可调、可管理，业务可收敛实现汇聚，节省端口资源。

EPLAN（ Ethernet Private LAN ）以太网私有局域网：也称为二层（L2）交换业务，实现多点到多点的业务连接。

接入带宽可调，可管理，业务可收敛、汇聚。
