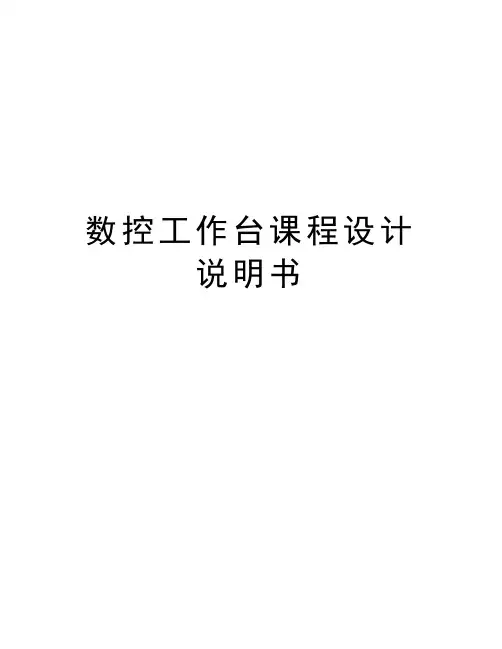

数控工作台设计说明书

一、总体方案设计1.1设计任务题目： X— Y 数控工作台的机电系统设计任务：设计一种供立式数控铣床使用的X—Y 数控工作台，主要参数如下：1）工作台面尺寸C×B× H＝【 200+（班级序号）× 5】 mm×【 200+（班级序号）× 5】mm×【 15+（班级序号）】mm；2）底座外形尺寸C1×B1× H1＝【 680+（班级序号）× 5】mm×【 680+（班级序号）×5】mm×【 230+（班级序号）× 5】 mm；3）工作台加工范围X=【 300+（班级序号）× 5】mm，Y=【300+（班级序号）× 5】mm；4） X 、Y 方向的脉冲当量均为0.005mm/脉冲； X、 Y 方向的定位精度均为± 0.01mm；5）夹具与工件质量M=【15+（班级序号）】kg；6）工作台空载最快移动速度为3m/min；工作台进给最快移动速度为0.5m/min 。

7）立铣刀的最大直径d=20mm；8）立铣刀齿数Z=3；9）最大铣削宽度a e20mm ；10）最大被吃刀量a p10mm 。

1.2总体方案确定（1）机械传动部件的选择① 导轨副的选择② 丝杠螺母副的选择③ 减速装置的选择④ 伺服电动机的选择（2）控制系统的设计① 伺服电机启动、停止、调速、正反转的控制② PLC 控制电机的梯形图编程XY数控工作台结构Y 方向传动机构微机工作台电型步进电接动机减速器机驱滚珠丝杠口动电人机接口路减步进电速滚器珠动机X 方向传动机构丝杠系统总体方案结构框图1.3设计的基本要求（1）按照机械系统设计的步骤进行相关计算，完成手写设计说明书。

（2）计算结果作为装配图的尺寸和零部件选型的依据，通过 AutoCAD软件绘制 XY数控工作台的总装配图，并绘制 AO图纸。

目录第一章设计内容及计算 (2)1.1 设计的目的 (2)1.2 设计要求 (2)1.3 完成内容 (2)1.4 技术参数 (2)1.5 总体方案的确定; (2)第二章机械部分设计 (3)2.1 工作台部分的形状及材料选择 (3)2.2 工作台外形尺寸及重量估算： (3)2.3 铣削力P Z1的计算 (4)2.4 铣削力PZ2的计算 (4)2.5 滑动导轨的参数确定 (4)2.6 滚珠丝杠的负荷计算 (4)2.6.1 滚动体尺寸与数目的确定 (5)2.6.2 传动功率计算 (5)2.6.3 步进电机的选择 (5)2.7 齿轮传动设计计算 (6)第三章机床数控系统硬件电路设计 (7)3.1 键盘、显示器 (7)3.2 步进电机驱动电路 (7)3.2.1 其它辅助电路设计 (8)3.2.2 硬件电路设计说明 (8)3.3 系统控制的软件设计 (9)3.3.1 系统控制软件的主要内容 (9)3.3.2 程序设计要求 (9)3.4 系统软件设计说明 (10)3.4.1 系统功能控制分析 (10)3.4.2 系统管理程序设计： (11)53.4.3自动加工程序设计 (12)参考文献 (17)第一章设计内容及计算1.1 设计的目的1）正确运用机电一体化系统设计课程的基本理论与有关知识，学会设备比较分析及进行必要计算。

2）通过对设备改造部分的机械设计，掌握数控设备典型零件的计算方法和步骤以及正确结构设计方法。

3）通过数控系统硬件和软件设计，掌握简单的设计方法。

4）通过课程设计，树立设计思想，培养分析、解决问题的能力。

5）提高学生应用手册、标准与编写文件资料的能力。

1.2 设计要求设计一台步进电机驱动的开环控制的X-Y工作台，该工作台可安装在立式铣床上，用于钻孔和铣削加工。

所用刀具均为高速刚刀具，加工材料为青铜、铝、有机玻璃等其它易加工材料。

最大钻孔直径d=5.0;mm，最大铣削刀具直a=3mm，最大铣削深度a p=10mm.要求采用径为 15mm，最大铣削余量eMCS-51单片机作为数控系统的控制主机。

毕业设计工作台设计说明书学校名称：山东科技大学设计队员：指导老师：二〇一四年三月一、总体方案设计（1）系统的运动方式与伺服系统由于工件在移动的过程中没有进行切削，故应用点位控制系统。

定位方式采用增量坐标控制。

为了简化结构，降低成本，采用步进电机开环伺服系统驱动X-Y工作台。

（2）计算机系统本设计采用了与MCS-51系列兼容的AT89S51单片机控制系统。

它的主要特点是集成度高，可靠性好，功能强，速度快，有较高的性价比。

控制系统由微机部分、键盘、LED、I/O接口、光电偶合电路、步进电机、电磁铁功率放大器电路等组成。

系统的加工程序和控制命令通过键盘操作实现。

LED显示数控工作台的状态。

（3）X-Y工作台的传动方式○1导轨方案一:滚珠导轨方案二:滑动导轨○2传动副方案一:滚珠丝杠方案二:同步带为保证一定的传动精度和平稳性，又要求结构紧凑，所以选用丝杠螺母传动副。

为提高传动刚度和消除间隙，采用预加负荷的结构。

由于工作台的运动载荷不大，因此采用有预加载荷的双V形滚珠导轨。

采用滚珠导轨可减少两个相对运动面的动、静摩擦系数之差，从而提高运动平稳性，减小振动。

考虑电机步距角和丝杆导程只能按标准选取，为达到分辨率的要求，需采用齿轮降速传动。

1.1 设计任务设计一个SMT贴装机机械手系统运动平台。

该平台可用于实现SMT贴装机的定位.自定设计参数如下：重复定位精度为±0.01mm，定位精度为0.025mm。

负载重量G=150N；平台尺寸C×B×H＝mm×mm×mm；底座外形尺寸C1×B1×H1＝mm×mm×mm；最大长度L=388mm；工作台加工范围X=55mm，Y=50mm；工作台最大快移速度为1m/min。

1.2 总体方案确定图1-1 系统总体框图二、机械系统设计2.1、工作台外形尺寸及重量估算X 向拖板（上拖板）尺寸：长⨯宽⨯高 145×160×50 重量：按重量=体积×材料比重估算3214516050107.81090--⨯⨯⨯⨯⨯≈N Y 向拖板（下拖板）尺寸： 14516050⨯⨯ 重量：约90N 。

目录一、课程设计目的 (2)二、课程设计任务及内容 (2)三、总体方案的确定 (3)1、机械传动部件的选择 (3)2、控制系统设计 (4)四、机械传动部件的计算与选型 (4)1、导轨上移动部件的重量估算 (4)2、铣削力的计算 (4)3、直线滚动导轨副的计算与选型 (6)4、滚珠丝杠螺母副的计算与选型 (8)5、步进电机减速箱的选用 (11)6、步进电动机的计算与选型 (12)7、增量式旋转编码器的选用 (16)五、工作台机械装配图的绘制 (16)六、工作台控制系统电路图绘制 (16)七、步进电动机驱动电源的选择 (16)总结 (17)参考文献 (18)附录： (19)1、操作控制面板 (19)2、控制程序 (19)X-Y数控工作台机电系统设计X-Y数控工作台是许多机电一体化设备的基本部件，如数控车床的纵-横向进刀机构、数控铣床和数控钻床的X-Y工作台、激光加工设备的工作台、电子元件表面贴装设备等。

因此，选择X-Y数控工作台作为机电综合课程设计的内容，对于机电一体化专业的教学具有普遍的意义。

模块化的X-Y数控工作台，通常有导轨座、移动滑块、工作平台、滚珠丝杠螺母副，以及伺服电动机等部件构成。

其外观形式如图1所示。

其中，伺服电动机作为执行元件用来驱动滚珠丝杠，滚珠丝杆的螺母带动滑块和工作平台在导轨上运动，完成工作台在X、Y方向的直线移动。

导轨副、滚珠丝杆的螺母副和伺服电动机等均已标准化，由专门厂家生产，设计时只需根据工作载荷选取即可。

控制系统根据需要，可以选用标准的工业控制计算机，也可以设计专用的微机控制系统。

图1 X-Y数控工作台外形一、课程设计目的机电一体化技术又称为机械电子技术，它不是一门独立的工程学科，是机械技术、电子技术、信息技术、自动控制技术等相关技术综合。

机电一体化课程设计是针对机电一体化系列课程的要求，继机电一体化课程后的一门设计实践性课程。

它是理论与实践的结合，是培养学生机电一体化产品综合设计能力必不可少的教学环节。

设计组号：A8 课题号： 08机电一体化系统综合课程设计课题名称：Ｘ－Ｙ数控工作台设计学院：机械工程学院专业：机械设计制造及其自动化设计成员：指导老师：日期： 2011年3月7日目录一、总体方案设计 (1)1.1设计任务 (1)1.2总体方案确定 (1)1.2.1方案确定思想 (1)1.2.2 方案对比分析与确定 (2)1.2.3 总体方案系统组成 (3)二、机械系统设计 (3)2.1 工作台外形尺寸及重量估算 (3)2.2 导轨参数确定 (4)2.3 滚珠丝杆的设计计算 (4)2.4步进电动机减速箱设计 (5)2.5 步进电机的选型与计算 (5)2.6 机械系统结构设计 (7)三、控制系统硬件设计 (8)3.1 控制系统硬件组成 (8)3.2 控制系统硬件选型 (8)3.3 控制系统硬件接口电路设计 (10)3.4 驱动系统设计 ............................................................... 错误！未定义书签。

3.4.1步进电机的驱动电路 .......................................... 错误！未定义书签。

3.4.2电磁铁驱动电路 .................................................. 错误！未定义书签。

3.4.3电源转换 .............................................................. 错误！未定义书签。

四、控制系统软件 ..................................................................... 错误！未定义书签。

4.1控制系统软件总体方案设计 ........................................ 错误！未定义书签。

1 、设计任务 (2)2、总体方案的确定 (2)2.1机械传动部件的选择 (2)2.2控制系统的设计 (3)2.3绘制系统组成框图 (3)2.4绘制机械传动系统简图 (3)3、机械传动部件的计算与选型 (4)3.1脉冲当量的确定 (4)3.2导轨上移动部件的重量估算 (4)3.3传动部件、导向部件的设计、计算和选用 (4)3.3.1铣削力的计算 (4)3.3.2直线滚动导轨副的计算与选型 (4)3.3.3滚珠丝杠螺母副的计算与选型 (5)3.4步进电动机减速箱的选用 (7)3.5步进电动机的计算与选型 (7)J (7)3.5.1计算加在步进电动机转轴上的总转动惯量eqT (8)3.5.2计算加在步进电动机转轴上的等效负载转矩eq3.5.3步进电动机最大静转矩的选定 (10)3.5.4步进电动机的性能校核 (10)4、控制系统硬件设计 (11)4.1 根据任务书的要求，设计控制系统的时主要考虑以下功能： (11)4.2数控系统的组成 (11)4.3 CPU的选择 (11)4.4 驱动系统 (12)4.4.1 步进电机驱动电路和工作原理 (12)4.4.2步进电机驱动电源选用 (13)4.5其它辅助电路设计 (14)5、控制系统的软件设计 (15)5.1 接口程序初始化 (15)5.2 步进电机驱动程序 (15)5.2.1 电机的控制电路原理及控制字 (15)5.2.2电机正反转及转速控制程序 (15)5.3圆弧插补程序的设计 (17)5.3.1 逐点比较法 (17)5.3.2 程序设计 (17)参考文献 (20)1 、设计任务设计一个数控X-Y 工作台及其控制系统，该工作台可安装在铣床上，用于铣削加工。

设计参数如下： 设计分组最大铣刀直径Φmm 最大铣削宽度a e 最大铣削深度a p 加工材料 工作台加工范围（mm ） 最大移动速度 2 20 mm 8 mm 5 mm 碳钢 X=250，Y=1803m/min 其它参数：根据设计要求，初令立铣刀齿数Z=3；X ，Y 方向的脉冲当量0.01/x y mm δδ==脉冲；X ，Y 方向的定位精度均为mm ±0.02。

一、总体方案设计1.1 设计任务题目：X —Y 数控工作台的机电系统设计任务：设计一种供立式数控铣床使用的X —Y 数控工作台，主要参数如下：1）工作台面尺寸C ×B ×H ＝【200+（班级序号）×5】mm ×【200+（班级序号）×5】mm ×【15+（班级序号）】mm ；2）底座外形尺寸C1×B1×H1＝【680+（班级序号）×5】mm ×【680+（班级序号）×5】mm ×【230+（班级序号）×5】mm ；3）工作台加工范围X=【300+（班级序号）×5】mm ，Y=【300+（班级序号）×5】mm ； 4） X 、Y 方向的脉冲当量均为0.005mm/脉冲；X 、Y 方向的定位精度均为±0.01mm ； 5）夹具与工件质量M=【15+（班级序号）】kg ；6）工作台空载最快移动速度为3m/min ；工作台进给最快移动速度为0.5m/min 。

7）立铣刀的最大直径d=20mm ； 8）立铣刀齿数Z=3；9）最大铣削宽度20e a mm =； 10）最大被吃刀量10p a mm =。

1.2 总体方案确定 （1）机械传动部件的选择 ① 导轨副的选择 ② 丝杠螺母副的选择 ③ 减速装置的选择 ④ 伺服电动机的选择 （2）控制系统的设计① 伺服电机启动、停止、调速、正反转的控制 ② PLC 控制电机的梯形图编程XY 数控工作台结构1.3 设计的基本要求（1）按照机械系统设计的步骤进行相关计算，完成手写设计说明书。

（2）计算结果作为装配图的尺寸和零部件选型的依据，通过AutoCAD 软件绘制XY 数控工作台的总装配图，并绘制AO 图纸。

（3）按照电气控制系统的步骤进行设计，完成电机启动、停止、正反转、电动等基本工作状态控制的硬件连线图，并通过PLC 协调控制XY 电机运动，绘制相关梯形图。

数控工作台课程设计说明书设计组号：A8课题号： 08机电一体化系统综合课程设计课题名称：Ｘ－Ｙ数控工作台设计学院：机械工程学院专业：机械设计制造及其自动化设计成员：指导老师：日期： 2011年3月7日目录一、总体方案设计11.1设计任务11.2总体方案确定11.2.1方案确定思想11.2.2 方案对比分析与确定21.2.3 总体方案系统组成3二、机械系统设计32.1 工作台外形尺寸及重量估算32.2 导轨参数确定42.3 滚珠丝杆的设计计算42.4步进电动机减速箱设计52.5 步进电机的选型与计算52.6 机械系统结构设计7三、控制系统硬件设计83.1 控制系统硬件组成83.2 控制系统硬件选型83.3 控制系统硬件接口电路设计103.4 驱动系统设计错误!未定义书签。

3.4.1步进电机的驱动电路错误!未定义书签。

3.4.2电磁铁驱动电路错误!未定义书签。

3.4.3电源转换错误!未定义书签。

四、控制系统软件错误!未定义书签。

4.1控制系统软件总体方案设计错误!未定义书签。

4.2主流程设计错误!未定义书签。

4.3 INT0中断服务流程错误!未定义书签。

4.4 INT1中断服务流程图错误!未定义书签。

4.4.3 绘制图弧程序流程图204.4.4 步进电机步进一步程序流程图错误!未定义书签。

五、总结错误!未定义书签。

六、参考文献28七、附录281、总体方案设计1.1机电专业课程设计的任务主要技术指标：一定的规格要求（负载重量G=500N；台面尺寸C×B×H=240×254×15mm；底座外形尺寸C1×B1×H1=500×500×184mm；最大长度L=628mm；工作台加工范围X=250mm；Y=250mm；工作台最快移动速度为1m/min；重复定位精度为±0.02mm，定位精度为±0.04mm；设计具体要求完成以下工作：（1）数控工作台装配图（1：1比例或0＃图幅） 1张；（2）数控系统电气原理图（2＃图幅） 1张；（3）设计说明书（10～20）页 1本；所有图样均采用CAD绘制打印，设计说明书按规定撰写。

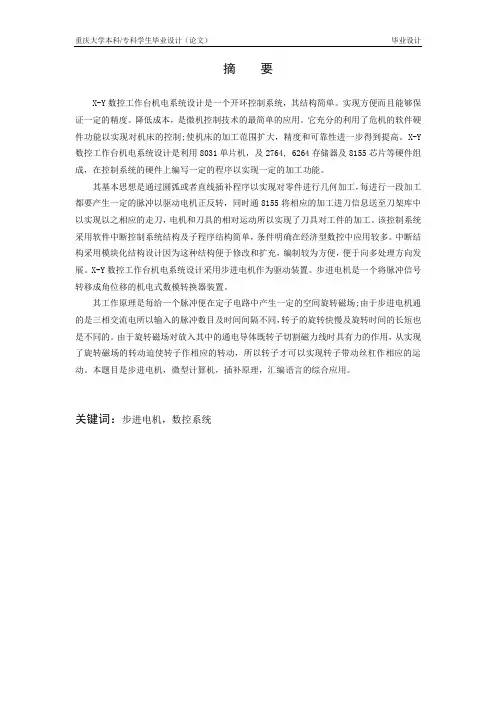

摘要X-Y数控工作台机电系统设计是一个开环控制系统，其结构简单。

实现方便而且能够保证一定的精度。

降低成本，是微机控制技术的最简单的应用。

它充分的利用了危机的软件硬件功能以实现对机床的控制;使机床的加工范围扩大，精度和可靠性进一步得到提高。

X-Y 数控工作台机电系统设计是利用8031单片机，及2764, 6264存储器及8155芯片等硬件组成，在控制系统的硬件上编写一定的程序以实现一定的加工功能。

其基本思想是通过圆弧或者直线插补程序以实现对零件进行几何加工，每进行一段加工都要产生一定的脉冲以驱动电机正反转，同时通8155将相应的加工进刀信息送至刀架库中以实现以之相应的走刀，电机和刀具的相对运动所以实现了刀具对工件的加工。

该控制系统采用软件中断控制系统结构及子程序结构简单，条件明确在经济型数控中应用较多。

中断结构采用模块化结构设计因为这种结构便于修改和扩充，编制较为方便，便于向多处理方向发展。

X-Y数控工作台机电系统设计采用步进电机作为驱动装置。

步进电机是一个将脉冲信号转移成角位移的机电式数模转换器装置。

其工作原理是每给一个脉冲便在定子电路中产生一定的空间旋转磁场;由于步进电机通的是三相交流电所以输入的脉冲数目及时间间隔不同，转子的旋转快慢及旋转时间的长短也是不同的。

由于旋转磁场对放入其中的通电导体既转子切割磁力线时具有力的作用，从实现了旋转磁场的转动迫使转子作相应的转动，所以转子才可以实现转子带动丝杠作相应的运动。

本题目是步进电机，微型计算机，插补原理，汇编语言的综合应用。

关键词：步进电机，数控系统1 绪论1.1 X-Y工作台的发展趋势及产业化的现状当今世界电子技术迅速发展，微处理器、微型计算机在各技术领域得到了广泛应用，对各领域技术的发展起到了极大的推动作用。

一个较完善的机电一体化系统，应包含以下几个基本要素：机械本体、动力与驱动部分、执行机构、传感测试部分、控制及信息处理部分。

机电一体化是系统技术、计算机与信息处理技术、自动控制技术、检测传感技术、伺服传动技术和机械技术等多学科技术领域综合交叉的技术密集型系统工程。

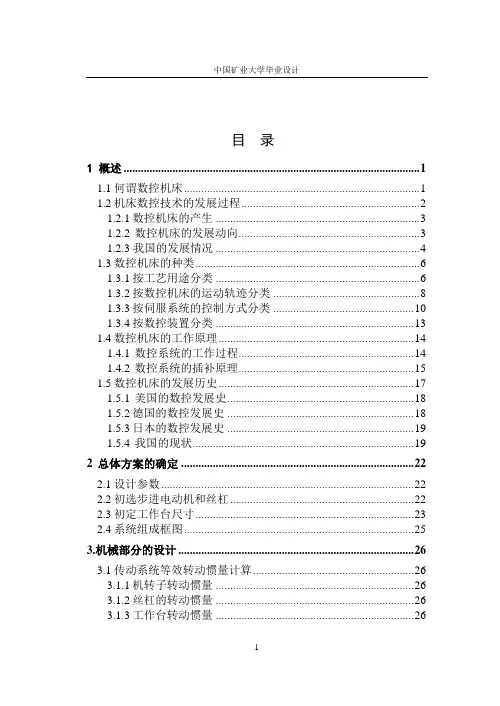

目录1 概述 (1)1.1何谓数控机床 (1)1.2机床数控技术的发展过程 (2)1.2.1数控机床的产生 (3)1.2.2 数控机床的发展动向 (3)1.2.3 我国的发展情况 (4)1.3数控机床的种类 (6)1.3.1按工艺用途分类 (6)1.3.2按数控机床的运动轨迹分类 (8)1.3.3按伺服系统的控制方式分类 (10)1.3.4按数控装置分类 (13)1.4数控机床的工作原理 (14)1.4.1 数控系统的工作过程 (14)1.4.2 数控系统的插补原理 (15)1.5数控机床的发展历史 (17)1.5.1 美国的数控发展史 (18)1.5.2德国的数控发展史 (18)1.5.3日本的数控发展史 (19)1.5.4 我国的现状 (19)2 总体方案的确定 (22)2.1设计参数 (22)2.2初选步进电动机和丝杠 (22)2.3初定工作台尺寸 (23)2.4系统组成框图 (25)3.机械部分的设计 (26)3.1传动系统等效转动惯量计算 (26)3.1.1机转子转动惯量 (26)3.1.2丝杠的转动惯量 (26)3.1.3工作台转动惯量 (26)3.1.4总转动惯量计算 (27)3.2工作载荷分析及计算 (27)3.2.1 每齿进给量计算 (27)3.2.2 主切削力计算 (28)3.3进给工作台工作载荷计算 (28)3.4滚珠丝杠螺母副的选型和校核 (29)3.4.1最大工作载荷的计算 (29)3.4.2最大动负载的计算及主要尺寸初选 (29)3.4.3传动效率计算 (30)3.4.4刚度验算 (30)3.4.5压杆稳定性验算 (31)3.5导轨的选型和计算 (32)3.6驱动电机的选用 (32)3.6.1步距角的选择 (40)3.6.2步进电机输出转矩的选择 (41)3.6.3启动矩频特性校核 (43)3.6.4工进运行矩频特性校核 (43)4.数控系统的设计 (45)4.1控制系统硬件的基本组成 (45)4.2步进电机控制电路 (46)4.2.1 步进电机开环驱动原理 (46)4.2.2脉冲分配 (46)4.3驱动电路 (47)4.4控制系统软件的组成及结构. (48)4.4.1 步进电机控制模块 (49)4.4.2 直线插补程序设计 (49)4.4.3 键盘输入程序 (50)4.4.4 LED 显示器显示程序 (51)5 电机过热保护 (52)5.1电机进行过热保护原因 (52)5.2PTC热敏电阻简介及工作原理 (53)5.2.1 PTC热敏电阻简介 (53)5.2.2 PTC热敏电阻工作原理 (58)5.3继电器简介及工作原理 (58)5.3.1 继电器的分类、继电器的工作原理和特性 (59)5.3.2 继电器主要产品技术参数 (62)5.3.3 继电器测试 (63)5.3.4 继电器的电符号和触点形式 (64)5.4保护电路设计 (65)5.4.1 过热保护电路原理电路 (65)5.4.2 过热保护电路主要元器件选择 (66)5.4.3 过热保护电路安装与调试 (67)6 结论 (68)7 参考文献 (69)8 附录 (71)附录一： (71)附录二： (73)附录三： (75)附录四： (78)8 翻译部分 (80)致谢 (107)1 概述1.1何谓数控机床数控机床是指采用数字形式信息控制的机床。

数控台铣X-Y工作台进给伺服系统设计指导老师:班别:姓名:学号:目录第一章系统的总体方案设计 (2)第二章机械系统设计 (3)2.1 脉冲当量和传动比的确定 (3)2.2 传动系统等效转矩惯量计算 (3)2.3 工作载荷分析及计算 (4)2.4 滚珠丝杠螺母副的选型和校核 (5)2.5 导轨的选型和计算 (8)2.6 驱动电机的选择 (9)第三章控制系统设计 (12)3.1 控制系统硬件的基本组成 (12)3.2 接口程序初始化及步进电机控制程序 (15)3.3 直线圆弧插补程序设计 (16)参考文献 (23)原始数据设计一个数控XY 工作台及其控制系统。

该工作台可安装在铣床上，用于铣削加工。

设计参数如下： 最大铣刀直径mm 最大铣削宽度 最大铣削深度 加工材料 工作台加工范围（mm ） 最大移动速度 32 mm16mm6mm碳钢X=500，Y=4503 m/min第一章 系统的总体方案设计图1-1 系统总体方案由设计任务书可知，本次设计可以采取一下方案：1.1 机械系统1.1.1 传动系统采用滚珠丝杠和联轴器传动 1.1.2 导向系统采用滚珠直线导轨 1.1.3 执行电机采用步进电动机1.2 传感系统本次设计的系统精度不高，载荷不大，因此采用开环控制。

1.3 控制系统采用步进电机来实现驱动，一般情况下多采用开环控制。

因为步进电机的输出转角与控制器提供的脉冲数有着正比关系，电机转速与控制器提供的脉冲频率成正比。

因此通常在精确度要求不是很高时，采用步进电机是合理的。

当然，由于步进电机具有高频易失步，负载能力不强的缺点。

ea pa图1-2开环控制流程图第二章 机械系统设计2.1 脉冲当量和传动比的确定根据机床或工作台进给系统所需要的定位精度来选定脉冲当量。

考虑到机械传动系统的误差存在，脉冲当量值必须小于定位精度值。

本次设计给定脉冲当量 为0.01mm 。

根据脉冲当量和系统总体方案，还有混合式步进电动机的优点，在网上（/docc/product.htm ）暂选57BYG4504型的步进电动机。

目录1。

课程设计目的 (1)2.课程设计任务 (1)2。

1设计题目： (1)2.2技术数据 (1)2。

3技术要求 (1)3。

总体结构设计 (1)3。

1滚珠丝杠设计 (2)3。

2滚珠丝杠副的选取 (3)3.3稳定性运算 (4)3。

4压杆稳定性计算 (5)4。

滚动导轨 (6)4。

1计算行程长度寿命 Ts (6)4。

2计算动载荷 (6)5。

步进电机的选择 (8)5。

1步距角的确定 (9)5。

2步进电机转矩校核 (10)5。

3频率校核 (12)6。

总结 (12)7.参考文献 (13)1.课程设计目的本课程设计的目的在于培养学生对典型机电一体化产品机械结构的设计能力和对机电伺服系统的设计能力，在学习有关专业课程设计的基础上，进行机电系统设计的初等训练,掌握手册、标准、规范等资料的使用方法,培养分析问题和解决问题的能力,为以后的毕业设计打下良好的基础。

2。

课程设计任务2。

1设计题目:X-Y双坐标联动数控工作台设计2.2技术数据工作台长×宽（mm):450×310工作台重量（N）：3300行程（mm）:ΔX=60－100;ΔY=50－100脉冲当量：0.05-0.08mm/p2.3技术要求（1)工作台进给运动采用滚珠丝杠螺旋结构(2）滚珠丝杠支撑方式：双锥-简支型（3）驱动电机为反应式步进电机（4）步进电机与滚珠丝杠间采用齿轮降速要求消除齿轮间隙3.总体结构设计数控工作台采用由步进电机驱动的开环控制结构，其单向驱动系统结构简图如图所示：实际设计的工作台为X、Y双坐标联动工作台，工作台是由上拖板、中拖板、下拖板及导轨、滚珠丝杠等组成。

其中下拖板与床身固联，它上面固定X向导轨，中拖板在下拖板的导轨上横向运动,其上固定Y向导轨，上拖板与工作台固联，在Y向导轨上移动。

X、Y导轨方向互相垂直。

3。

1滚珠丝杠设计滚珠螺旋传动按滚动体循环方式分为外循环和内循环两类，其中应用较广的是插管式和螺旋槽式,它们各有特点,其轴向间隙的调整方法主要有垫片调隙式和螺纹调隙式.3。

目录一、设计任务 (1)二、总体方案确定 (2)1.机械传动部件的选择 (2)2.控制系统的设计 (2)三、机械传动部件的计算与选型 (2)1.导轨上移动部件的重量估算 (2)2.切削力的计算 (3)3.直线滚动导轨副的计算与类型 (3)4.滚珠丝杆螺母副的计算与选型 (4)5.步进电动机减速箱的选用 (9)6.步进电动机的计算与选型 (10)四、绘制进给传动机构的装配图 (15)五、控制系统的设计 (16)（1）控制系统的原理框图 (16)（2）简介 (16)（3）应用 (19)六、步进电动机驱动电源的选用 (22)一、设计任务题目：Z3040钻床工作台Y向进给系统设计任务：设计一种供Z3040钻床使用的数控钻台主要参数如下：1）钻头最大直径d=40mm;2）加工材料为灰铸铁190HBW；3）Y方向的脉冲当量δ=0.005mm/step；4）Y方向的定位精度为±0.01mm；5）工作台面尺寸为400mm×360mm；υ=2000mm/min；6）工作台空载最快移动速度maxxυ=2000mm/min；7）加工时最快进给移动速度maxx f二、总体方案确定1.机械传动部件的选择1)导轨副的选用：要设计的工作台是与Z3040钻床配套使用的，因此，选用直线滚动导轨副，它具有摩擦系数小、不易爬行、传动效率高、结构紧凑、安装预紧方便等优点。

2)丝杠螺母副的选用：伺服电动机的旋转运动需要通过丝杠螺母副转换成直线运动，要满足0.005mm的脉冲当量和±0.01mm的定位精度，滑动丝杠副无能为力，只有选用滚珠丝杠副才能达到。

滑动丝杠副的传动精度高、动态响应快、运转平稳、寿命长、效率高、预紧后可消除反向间隙。

3)减速装置的选用：选择了步进电动机和滚珠丝杠副以后，为了圆整脉冲当量，放大电动机的输出转矩，降低运动部件折算到电动机转轴上的转动惯量，可能需要减速装置，且应有消间隙机构。

为此，决定采用无间隙齿轮传动减速箱。

《数控机床》课程设计说明书设计题目：X—Y数控工作台机电系统设计班级：姓名：指导教师：机电一体化教研室2010年6 月目录一、设计目的 (3)二、设计任务 (3)三．总体方案的确定 (4)1、机械传动部件的选择......................................................................... . (4)(1)丝杠螺母副的选用 (4)(2)导轨副的选用 (4)(3)伺服电动机的选用 (5)2、控制系统的设计 (5)3、绘制总体方案图 (5)四、机械传动部件的计算与选型 (5)1、导轨上移动部件的重量估算 (5)2、铣削力的计算 (6)五、步进电动机的计算与选型 (9)1、传动计算 (9)2、计算加在步进电动机转轴上的总转动惯量Jeq (10)3、计算加在步进电动机转轴上的等效负载转矩Teq (10)4、步进电动机最大静转矩的选定 (12)六、直线滚动导轨副的计算与选型 (14)1、块承受工作载荷的计算及导轨型号的选取 (14)2、距离额定寿命L的计算 (14)七、绘制进给传动系统示意图 (15)八、控制系统硬件电路设计 (15)九、步进电动机的驱动电源选用 (18)结束语 (18)参考文献 (20)一、设计目的《数控机床》课程设计是一个很重要的实践性教学环节，要求学生综合运用所学的理论知识，独立进行设计训练，主要目的：1）通过本设计，使学生全面地，系统地了解和掌握数控机床得基本组成及其相关基本知识，学习总体方案拟定、分析与比较的方法。

2）通过对机械系统的设计，掌握几种典型传动元件与导向元件得工作原理、设计计算方法及选用原则。

3）通过伺服系统得设计，掌握常用伺服电机得工作原理、计算选择方法与控制驱动方式。

4）培养学生独立分析问题和解决问题的能力，学习并初步树立“系统设计”的思想。

5）锻炼提高学生应用手册和标准、查阅文献资料以及撰写科技论文的能力。
