关于抗震钢筋的使用问题一、裙房的抗震等级1、裙房与主楼相连,除应按裙房本身确定抗震等级外,相关范围不应低于主楼的抗震等级;主楼结构在裙房顶板对应的相邻上下各一层应适当加强抗震构造措施。
注:相关范围指:从主楼周边外延3跨且不小于20米。
2、裙房与主楼分离时,应按裙房本身确定抗震等级。
二、地下室的抗震等级1、当地下室顶板作为上部结构的嵌固部位时,地下一层的抗震等级应与上部结构相同,地下一层以下抗震构造措施的抗震等级可逐层降低一级,但不应低于四级。
2、地下室中无上部结构的部分,抗震构造措施的抗震等级可根据具体情况采用三级或四级。
三、对按一、二、三级抗震等级设计的框架和斜撑构件(含梯段)中的纵向受力普通钢筋应采用HRB335E、HRB400E、HRB500E、HRBF335E、HRBF400E或HRBF500E钢筋。
注:对于抗震等级为一、二、三级的框架(不只是框架结构,而是对所有框架,即包括框架结构和其他各类构件中的框架,如框架-抗震墙结构中的框架,框架-核心筒结构中的框架等),规定其纵向受力钢筋采用普通钢筋时(只是对普通钢筋的要求,对预应力钢筋等则有其他专门要求)满足“E”三条,也就是要使用抗震钢筋。
1、需要使用抗震钢筋的部位:框架梁、框架柱、框支梁、框支柱、板柱-抗震墙的柱,以及伸臂桁架的斜撑、楼梯的梯段等的纵向钢筋需要使用抗震钢筋。
注:(1)跨高比不小于5的连梁宜按框架梁设计,此按框架设计的连梁需要使用抗震钢筋。
(2)当建筑中其他构件需要应用牌号带“E”钢筋时,则建筑中所有斜撑构件均应使用抗震钢筋。
(3)如图示1:一端与框架柱相连(包括与剪力墙墙长方向相连的梁跨高比大于5的连梁),另一端与梁(框架梁或次梁等)相连(如梁L2与L1不同),与框架柱(或剪力墙)相连端应按抗震设计,其要求应与框架梁相同,与梁相连端构造可同L1梁。
图示1(4)板柱-剪力墙结构:由无梁楼板和柱组成的板柱框架与剪力墙共同承受竖向和水平作用的结构。

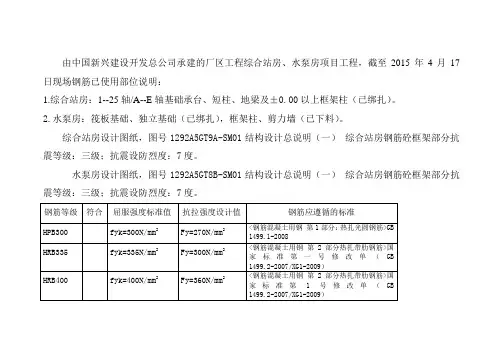

由中国新兴建设开发总公司承建的厂区工程综合站房、水泵房项目工程,截至2015年4月17日现场钢筋已使用部位说明:1.综合站房:1--25轴/A--E轴基础承台、短柱、地梁及±0.00以上框架柱(已绑扎)。
2.水泵房:筏板基础、独立基础(已绑扎),框架柱、剪力墙(已下料)。
综合站房设计图纸,图号1292A5GT9A-SM01结构设计总说明(一)综合站房钢筋砼框架部分抗震等级:三级;抗震设防烈度:7度。
水泵房设计图纸,图号1292A5GT8B-SM01结构设计总说明(一)综合站房钢筋砼框架部分抗震等级:三级;抗震设防烈度:7度。
钢筋等级符合屈服强度标准值抗拉强度设计值钢筋应遵循的标准HPB300 fyk=300N/mm2Fy=270N/mm2<钢筋混凝土用钢第1部分:热扎光圆钢筋>GB1499.1-2008HRB335 fyk=335N/mm2Fy=300N/mm2<钢筋混凝土用钢第2部分热扎带肋钢筋>国家标准第一号修改单(GB1499.2-2007/XG1-2009)HRB400 fyk=400N/mm2Fy=360N/mm2<钢筋混凝土用钢第2部分热扎带肋钢筋>国家标准第1号修改单(GB1499.2-2007/XG1-2009)抗震等级为一、二、三级的框架和斜撑构件(含梯段),其纵向受力钢筋采用普通钢筋时,钢筋的抗拉强度实测值与屈服强度实测值的比值不应小于1.25;钢筋的屈服强度实测值与屈服强度标准值的比值不应大于1.3;且钢筋在最大拉力下的总伸长率实测值不应小于9%。
钢筋的强度标准值应具有不小于95%的保证率。
注:后附钢筋复试检测报告。
关于带E抗震钢筋和普通钢筋的区别自从国家标准《混凝土结构工程施工质量验收规范》GB50204-2002(2011年版)颁布实施以来,其中与钢筋有关的新标准新内容受到了工程界的普遍关注,特别是第5.2.2条款提出了针对部分框架、斜撑构件(含梯段)中纵向受力钢筋强度、伸长率等技术参数要求的规定,其目的是保证重要结构构件的抗震性能。
抗震结构钢筋不带E用在哪些部位
在建筑领域中,抗震结构是一项重要的设计考虑因素。
而钢筋是构建抗震结构中不可或缺的材料。
其中,钢筋分为带有E标识和不带E标识,而抗震结构中所用的钢筋不带E的一般用途和部位有以下几个方面:
1. 结构受力较小的部位
抗震结构钢筋不带E可以用在结构受力相对较小的部位,例如一些次要构件、装饰构件等。
这些部位在地震等外部力作用下受力较小,因此可以采用不带E的钢筋,以节约成本。
2. 非承重墙体
在建筑结构中,非承重墙体承担的是间隔和隔墙的作用,其受力相对较小。
抗震结构钢筋不带E可以用于非承重墙体的加固和连接,能够满足其在整体结构中的功能要求。
3. 地下室、地下通道等区域
地下室、地下通道等结构在地震时受力较小,因为地下结构受地层支撑和周围土层的约束,有一定的阻尼和缓冲作用。
在这些地下区域的建筑结构中,可以考虑使用抗震结构钢筋不带E,以满足工程的实际需要。
4. 局部结构细部构件
在一些较为细部的结构构件中,不带E标识的钢筋也可以使用。
例如一些柱、梁的连接节点处、楼板边梁等局部构件中,可以考虑采用抗震结构钢筋不带E,以满足局部的受力需求。
总体而言,抗震结构钢筋不带E可以在结构受力较小或次要构件中使用。
在设计和施工时,需根据具体的工程要求和实际情况综合考虑,在保证结构安全的前提下选择合适的钢筋材料,确保工程质量和安全性。
抗震结构钢筋接头连接部位及要求抗震结构钢筋接头连接部位及要求一、钢筋接头设置的基本规定1、钢筋的接头宜设置在受力较小处。
2、同一纵向受力钢筋不宜设置两个和两个以上接头。
3、接头末端至钢筋起点的距离不应小于钢筋直径的10倍。
4、接头不宜设置在有抗震设防要求的框架梁端、柱端的箍筋加密区,当无法避开时,对等强度高质量机械连接接头,不应大于50%。
5、钢筋的接头宜设置在规定的连接区,非连接区不应设置接头,如果实在避不开非连接区,需要结构设计师同意并对此做出变更。
6、同一连接区段内,纵向受力钢筋的接头面积百分率应符合设计、规范要求。
二、主要构件钢筋接头的连接区与非连接区及设置要求(一)柱钢筋接头1、柱接头的连接区与非连接区如图1所示。
2、柱根部(基础顶面、嵌固面)以上和梁底面以下≥500mm且≥H n/6 (H n/3)和≥h c区域为非连接区,且属于柱端箍筋加密区,此范围内不应设置柱钢筋接头,施工中应注意避开。
3、柱纵向钢筋应贯穿中间层节点。
不应在中间各层节点内截断,接头应设在节点区以外。
(二)墙板钢筋接头1、墙板钢筋的连接区域如图2所示。
2、h为楼板、暗梁或边框梁高度的较大值,剪力墙竖向钢筋应连接通过h高度范围。
3、端柱竖向钢筋连接和锚固要求与框架柱相同。
矩形截面独立墙肢,当截面高度不大于截面厚度4倍时,其竖向钢筋连接和锚固要求与框架柱相同或设计要求设置。
(三)梁接头的设置要求1、框架梁纵向钢筋连接范围如图3所示。
2、当有抗震要求时,应采用等强度高质量的机械连接接头。
3、梁下部纵筋贯穿中间支座时,可在梁端Ln/4范围内连接,在此范围内连接钢筋面积百分率不应大于50%,相邻钢筋连接接头应在支座左右错开设置。
4、梁的同一根纵筋在同一跨内设置连接接头不得多于一个。
5、悬臂梁的纵向钢筋不得设置连接接头。
6、梁下部纵向钢筋可在中间节点处锚固,也可贯穿中间节点(能通则通,减少节点区拥挤),不宜在节点内设置接头。
7、筏板基础梁钢筋连接范围与上部框架梁相反,基础梁下部纵筋贯穿中间支座时,可在梁跨中Ln/3范围内连接,上部纵筋则在梁端Ln/4范围内连接。
抗震配筋要求根据设防烈度、结构类型和房屋高度,抗震等级分为一、二、三、四级。
A 一般规定1.结构构件中的纵向受力钢筋宜选用HRB335、HRB400级钢筋。
按一、二级抗震等级设计时,框架结构中纵向受力钢筋的强度实测值应符合9-1-1-1的要求。
2.纵向受拉钢筋的抗震锚固长度l aE:对一、二级抗震等级为1.15l a对三级抗震等级为1.05l a,对四级抗震等级为l a。
3.采用搭接接头时,纵向受拉钢筋的抗震搭接长度L lE,应按下列公式计算:L lE=ξl aE(9-5)式中ξ——纵向受拉钢筋搭接长度修正系数,见表9-15。
4.纵向受力钢筋连接接头的位置宜避开梁端、柱端箍筋加密区;当无法避开时,应采用满足等强度要求的高质量机械连接接头,且钢筋接头面积百分率不应超过50%。
5.箍筋的末端应做成135°弯钩,弯钩端头平直段长度不应小于箍筋直径的10倍;在纵向受力钢筋搭接长度范围内的箍筋,其直径不应小于搭接钢筋较大直径的0.25倍,其间距不应大于搭接钢筋较小直径的5倍,且不应大于l00mm。
B 框架梁1.框架梁梁端截面的底部和顶部纵向受力钢筋截面面积的比值,除按计算确定外,一般抗震等级不应小于0.5;二、三级抗震等级不应小于0.3。
2.梁端箍筋的加密区长度、箍筋最大间距和箍筋最小直径应按表9-17采用。
当梁端纵向受拉钢筋配筋率大于2%时,表中箍筋最小直径应增大2mm。
梁端箍筋加密区的构造要求表9-17注:d为纵向钢筋直径;h为梁的高度。
梁端纵向钢筋配筋率>2%时,箍筋最小直径增加2mm。
3.沿梁全长顶面和底面至少应备配置两根通长的纵向钢筋。
对一、二级抗震等级,钢筋直径不应小于14mm,且分别不应少于梁两端顶面和底面纵向受力钢筋中较大截面面积的1/4;对三、四级抗震等级,钢筋直径不应小于12mm。
4.梁箍筋加密区长度内的箍筋间距;对一级抗震等级,不宜大于200mm和20倍箍筋直径的较大值;对二、三级抗震等级,不宜大于250mm和20倍箍筋直径的较大值;对四级抗震等级,不宜大于300mm。
混凝土抗震钢筋的规格及使用方法一、前言混凝土是一种广泛使用的建筑材料,但是它的抗震性能较差。
为了提高混凝土的抗震性能,需要在混凝土中加入钢筋。
本文主要介绍混凝土抗震钢筋的规格和使用方法,以帮助建筑师和工程师更好地使用混凝土抗震钢筋,提高建筑物的抗震性能。
二、混凝土抗震钢筋的规格1. 材料混凝土抗震钢筋的主要材料是钢,其标准为GB/T 1499.2-2018《混凝土用钢筋第2部分:热轧肋形钢筋》。
在实际使用中,一般采用HRB335、HRB400、HRB500三种型号的钢筋。
2. 直径混凝土抗震钢筋的直径一般为6mm-50mm,其中直径为6mm、8mm、10mm、12mm、14mm、16mm、18mm、20mm、22mm、25mm、28mm、32mm、36mm、40mm、50mm等规格的钢筋是常用的。
3. 强度混凝土抗震钢筋的强度是指其抗拉强度,在实际使用中一般采用抗拉强度为335MPa、400MPa、500MPa的钢筋。
4. 钢筋的形状和表面状态混凝土抗震钢筋的形状一般为肋形钢筋,肋形钢筋可分为普通肋形钢筋和高附着力肋形钢筋。
其中,普通肋形钢筋的肋纹间距为1.5倍直径,高附着力肋形钢筋的肋纹间距为0.8倍直径。
混凝土抗震钢筋的表面状态应符合国家相关标准要求。
5. 钢筋的长度和重量混凝土抗震钢筋的长度一般为9m、12m,其重量按照不同直径和长度进行计算。
三、混凝土抗震钢筋的使用方法1. 钢筋的存放混凝土抗震钢筋应存放在通风、干燥、无水、无油污的地方,防止钢筋生锈。
钢筋堆放时应注意保持平稳,避免出现倾斜、断裂等情况。
2. 钢筋的加工混凝土抗震钢筋在使用前需要进行加工,一般采用剪切和弯曲两种方式。
在剪切和弯曲时应注意不要损伤钢筋的表面,避免影响钢筋的强度。
3. 钢筋的连接混凝土抗震钢筋在连接时一般采用焊接、机械连接和锚固等方式。
在连接时应注意连接的牢固性和连接部位的防腐措施,避免因连接不牢固或者没有做好防腐措施而导致钢筋生锈。

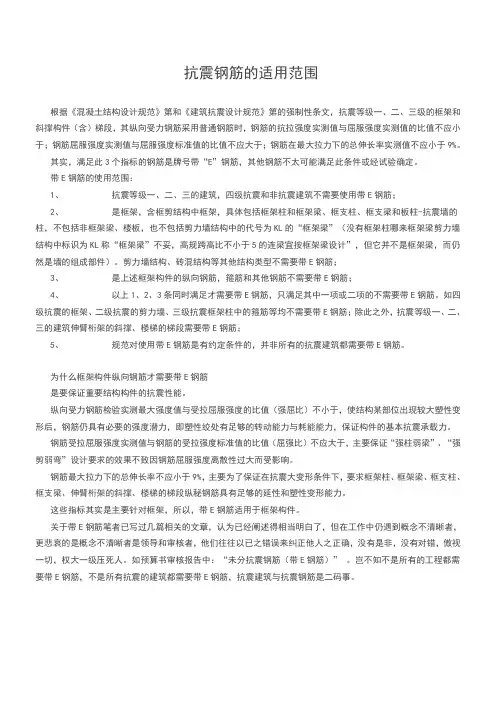

抗震钢筋的适用范围根据《混凝土结构设计规范》第和《建筑抗震设计规范》第的强制性条文,抗震等级一、二、三级的框架和斜撑构件(含)梯段,其纵向受力钢筋采用普通钢筋时,钢筋的抗拉强度实测值与屈服强度实测值的比值不应小于;钢筋屈服强度实测值与屈服强度标准值的比值不应大于;钢筋在最大拉力下的总伸长率实测值不应小于9%。
其实,满足此3个指标的钢筋是牌号带“E”钢筋,其他钢筋不太可能满足此条件或经试验确定。
带E钢筋的使用范围:1、抗震等级一、二、三的建筑,四级抗震和非抗震建筑不需要使用带E钢筋;2、是框架,含框剪结构中框架,具体包括框架柱和框架梁、框支柱、框支梁和板柱-抗震墙的柱,不包括非框架梁、楼板,也不包括剪力墙结构中的代号为KL的“框架梁”(没有框架柱哪来框架梁剪力墙结构中标识为KL称“框架梁”不妥,高规跨高比不小于5的连梁宜按框架梁设计”,但它并不是框架梁,而仍然是墙的组成部件)。
剪力墙结构、砖混结构等其他结构类型不需要带E钢筋;3、是上述框架构件的纵向钢筋,箍筋和其他钢筋不需要带E钢筋;4、以上1、2、3条同时满足才需要带E钢筋,只满足其中一项或二项的不需要带E钢筋。
如四级抗震的框架、二级抗震的剪力墙、三级抗震框架柱中的箍筋等均不需要带E钢筋;除此之外,抗震等级一、二、三的建筑伸臂桁架的斜撑、楼梯的梯段需要带E钢筋;5、规范对使用带E钢筋是有约定条件的,并非所有的抗震建筑都需要带E钢筋。
为什么框架构件纵向钢筋才需要带E钢筋是要保证重要结构构件的抗震性能。
纵向受力钢筋检验实测最大强度值与受拉屈服强度的比值(强屈比)不小于,使结构某部位出现较大塑性变形后,钢筋仍具有必要的强度潜力,即塑性绞处有足够的转动能力与耗能能力,保证构件的基本抗震承载力。
钢筋受拉屈服强度实测值与钢筋的受拉强度标准值的比值(屈强比)不应大于,主要保证“强柱弱梁”、“强剪弱弯”设计要求的效果不致因钢筋屈服强度离散性过大而受影响。
钢筋最大拉力下的总伸长率不应小于9%,主要为了保证在抗震大变形条件下,要求框架柱、框架梁、框支柱、框支梁、伸臂桁架的斜撑、楼梯的梯段纵秘钢筋具有足够的延性和塑性变形能力。
抗震钢筋的原理抗震钢筋是指在地震中能够承受一定荷载并保持结构完整性的钢筋。
抗震钢筋的原理涉及地震荷载的作用、钢筋的力学性质以及结构的抗震设计等多个方面。
下面我将详细解释抗震钢筋的原理。
首先,了解地震荷载对结构的影响是理解抗震钢筋的原理的基础。
地震是指地壳发生剧烈震动的自然现象,其引起的地震荷载包括地震波的惯性力和附加负荷等。
当地震波传播到建筑物时,会产生水平和垂直方向的震动,导致建筑物产生剪切力、弯矩和轴向力等。
这些地震荷载对建筑结构产生破坏作用,因此需要通过抗震设计来减小荷载对结构的影响。
其次,钢筋的力学性质是实现抗震钢筋的重要因素。
钢筋是一种高强度、高韧性的材料,具有抗拉、抗压和抗弯的能力。
在地震中,地震荷载所产生的剪切力和弯矩会导致结构发生变形和破坏,而钢筋的强度和韧性可以有效地承担这些荷载,并保持结构的完整性。
通过在结构中加入适量的钢筋,可以提高结构的承载能力和抗震性能。
此外,抗震钢筋在结构中的布置和连接方式也是实现抗震设计的重要考虑因素。
一般来说,抗震钢筋会布置在结构的主要承载部位,如柱、梁和墙等。
钢筋的纵向布置可以增加结构的刚度和强度,而横向钢筋则能提供结构的抗剪性能。
同时,抗震钢筋的连接方式也需要满足一定的要求,如使用焊接或预埋连接等技术,以确保钢筋与结构之间的传力效果和连接的可靠性。
最后,抗震设计的方法和指标也直接影响抗震钢筋的选用和使用。
在抗震设计中,需要根据地震区域、建筑物类型和设计要求等因素,选择适当的抗震性能指标和抗震设防要求,以确定钢筋的使用数量和规格。
一般来说,结构的抗震性能可以通过结构的刚度、强度、耗能能力等指标来评价,而抗震钢筋的使用则需要符合相关的设计规范和验收标准。
通过合理的抗震设计,可以使结构在地震中具有良好的抗震性能和可靠的结构稳定性。
综上所述,抗震钢筋的原理涉及地震荷载的作用、钢筋的力学性质以及结构的抗震设计等多个方面。
通过合理的布置和连接方式,抗震钢筋可以提高结构的承载能力和抗震性能,从而保证结构在地震中的安全运行。

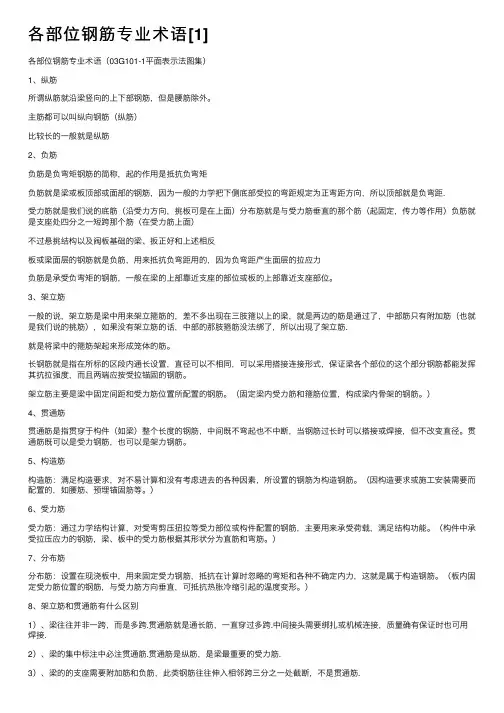

各部位钢筋专业术语[1]各部位钢筋专业术语(03G101-1平⾯表⽰法图集)1、纵筋所谓纵筋就沿梁竖向的上下部钢筋,但是腰筋除外。
主筋都可以叫纵向钢筋(纵筋)⽐较长的⼀般就是纵筋2、负筋负筋是负弯矩钢筋的简称,起的作⽤是抵抗负弯矩负筋就是梁或板顶部或⾯部的钢筋,因为⼀般的⼒学把下侧底部受拉的弯距规定为正弯距⽅向,所以顶部就是负弯距.受⼒筋就是我们说的底筋(沿受⼒⽅向,挑板可是在上⾯)分布筋就是与受⼒筋垂直的那个筋(起固定,传⼒等作⽤)负筋就是⽀座处四分之⼀短跨那个筋(在受⼒筋上⾯)不过悬挑结构以及阀板基础的梁、扳正好和上述相反板或梁⾯层的钢筋就是负筋,⽤来抵抗负弯距⽤的,因为负弯距产⽣⾯层的拉应⼒负筋是承受负弯矩的钢筋,⼀般在梁的上部靠近⽀座的部位或板的上部靠近⽀座部位。
3、架⽴筋⼀般的说,架⽴筋是梁中⽤来架⽴箍筋的,差不多出现在三肢箍以上的梁,就是两边的筋是通过了,中部筋只有附加筋(也就是我们说的挑筋),如果没有架⽴筋的话,中部的那肢箍筋没法绑了,所以出现了架⽴筋.就是将梁中的箍筋架起来形成笼体的筋。
长钢筋就是指在所标的区段内通长设置,直径可以不相同,可以采⽤搭接连接形式,保证梁各个部位的这个部分钢筋都能发挥其抗拉强度,⽽且两端应按受拉锚固的钢筋。
架⽴筋主要是梁中固定间距和受⼒筋位置所配置的钢筋。
(固定梁内受⼒筋和箍筋位置,构成梁内⾻架的钢筋。
)4、贯通筋贯通筋是指贯穿于构件(如梁)整个长度的钢筋,中间既不弯起也不中断,当钢筋过长时可以搭接或焊接,但不改变直径。
贯通筋既可以是受⼒钢筋,也可以是架⼒钢筋。
5、构造筋构造筋:满⾜构造要求,对不易计算和没有考虑进去的各种因素,所设置的钢筋为构造钢筋。
(因构造要求或施⼯安装需要⽽配置的,如腰筋、预埋锚固筋等。
)6、受⼒筋受⼒筋:通过⼒学结构计算,对受弯剪压扭拉等受⼒部位或构件配置的钢筋,主要⽤来承受荷载,满⾜结构功能。
(构件中承受拉压应⼒的钢筋,梁、板中的受⼒筋根据其形状分为直筋和弯筋。
抗震钢筋的解释说明一、市质监站人员说结构抗震等级一二级的必须用抗震钢筋,但没有书面故规范标准,设计院说没收到抗震等级一二级结构必须使用抗震钢筋的新规范,图纸设计依据的是老钢筋规范,所以图纸不用修改。
二、《GB1499.2-2007钢筋混凝土用钢第二部分热轧带肋钢筋》三、《建筑抗震设计规》GB50011-2001之3.9.2条明文规定:3.9.2 结构材料性能指标,应符合下列最低要求:2 混凝土结构材料应符合下列规定:2)抗震等级为一、二级的框架结构,其纵向受力钢筋采用普通钢筋时,钢筋的抗拉强度实测值与屈服强度实测值的比值不应小于1.25;且钢筋的屈服强度实测值与强度标准值的比值不应大于1.3。
b.抗震钢筋是新的钢筋规范中对符合上述要求的钢筋的新叫法(名称)--单列为一类(在标示后加E)《热轧带肋钢筋》新标准(GB1499.2-2007中要求:一、二级抗震等级设计的工程,其设计图纸标明的钢筋型号应该带“E”,在审图时应注意图纸写的是否正确,图纸写钢筋型号没有带“E”时,应在设计交底时及时与设计沟通。
采购钢筋时如果是2008年3月1日后生产的,应选择标牌及质量证明书上带“E”型号的钢筋。
今后生产的HRB335、HRB400钢筋的将达不到“屈强比”的要求,只有HRB335E、HRB400E等带“E”的钢筋才能达到“屈强比”的要求。
今天拿去试验的一组钢筋屈强比达不到抗震要求。
对于规范要求的钢筋屈服强度实测值与标准值不得大于1.3的要求,个人认为屈服强度不是越大越好吗?为什么要有这个规定呢?还有规范要求是一二级抗震等级的框架结构,是不是剪力墙可以不受其约束啊?首先,钢材在屈服强度以下的范围内,是弹性变形,钢材没有受到破坏,所以屈服强度是划分钢材等级的标准,所以为了安全方面的考虑,必须要求实测的屈服强度必须大于标准强度。
其次,钢筋屈服以后,产生塑性变形,直至达到断裂,这个屈服点到塑性变形直至断裂的区间,一方面抗拉力减去屈服时的力的空间,可以提高安全系数。
抗震薄弱部位(楼层)是结构设计中必不可少的知识点摘要:抗震薄弱部位(楼层),顾名思义,是建筑结构中抗震承载力相对较弱的部位或楼层,在地震中可能首先受损。
首先是老生常谈。
只有熟悉了自己的学习体系和路径,对规范体系有了深入的了解,才能谈得上“按规范执行”。
工程概念.抗震薄弱部位(楼层),顾名思义,是建筑结构中抗震承载力相对较弱的部位或楼层,在地震中可能首先受损。
首先是老生常谈。
只有熟悉了自己的学习体系和路径,对规范体系有了深入的了解,才能谈得上“按规范执行”。
工程概念《建筑抗震设计规范》GB 50011-2010[2016年修订]3基本条文3.5结构体系3.5.2结构体系应符合下列要求:(强筋)1应有清晰的计算简图和合理的地震作用传递方式。
2.应防止整个结构由于某些结构或部件的损坏而失去其抗震能力或承受重力荷载的能力。
3 .应具有必要的抗震承载力、良好的变形能力和消耗地震能量的能力。
4对于可能存在的薄弱部位,应采取措施提高其抗震能力。
《建筑抗震设计规范》GB 50011-2010[2016年修订版] 3基本条文3.4建筑形式和构件的布置规律3.4.4当建筑形式及其构件排列不规则时,应按下列要求进行地震作用计算和内力调整,并对薄弱部位采取有效的抗震构造措施:1平面不规则、竖向规则的建筑物,应采用空间结构计算模型,并满足以下要求:2平面规则、竖向不规则的建筑,应采用空间结构计算模型。
刚度较小楼层的地震剪力应乘以不小于1.15的增加系数。
薄弱层应按本规范的有关规定进行弹塑性变形分析,并满足以下要求:1)当竖向抗侧力构件不连续时,从构件传递到水平传递构件的地震内力,应根据水平传递构件的强度、类型、受力情况和几何尺寸,乘以1.25 ~ 2.0的增大系数;《建筑抗震设计规范》GB 50011-2010[2016年修订] 6 6.2多层及高层钢筋混凝土建筑计算要点6 . 2 . 2、、、级框架的梁柱节点,除框架顶部和轴压比小于0.15的框支梁、框架柱的节点外,柱端组合的弯矩设计值应满足下列公式的要求:1级框架结构和9度1级框架不能满足上述公式的要求,但应满足下列公式的要求:机制3.5.2条款描述:抗震薄弱层(位置)的概念也是抗震设计中的一个重要概念,包括:1.结构在强震下没有强度安全储备,构件实际承载力的分析(而不是承载力设计值的分析)是判断薄弱层(位置)的依据;2.为了使楼板(或部分)的实际承载力与设计计算的弹性应力之比在整体上保持相对均匀的变化,一旦楼板(或部分)的比例发生突变,塑性内力的重新分布将导致塑性变形的集中;3.要防止局部加强,忽略整个结构各部分刚度和强度的协调;比如抗震框架中,柱的左梁(非预埋端梁)底部配筋为25,右侧配筋为21。
关于建筑工程中抗震钢筋使用相关问题的理解根据《混凝土结构工程施工质量验收规范》(GB50204-2015)于2015年9月1日颁布,凡在此日期后修建的工程均需满足其对抗震钢筋相关要求。
抗震钢筋的符号为在较高要求的抗震结构牌号后加“E”,抗震钢筋除应满足标准所规定普通钢筋所有性能指标外,还应满足以下:(1)抗震钢筋的实测抗拉强度与实测屈服强度特征值之比不小于1.25;(2)钢筋的实测屈服强度与标准规定的屈服强度特征值之比不大于1.30;(3)钢筋的最大力总伸长不小于9%。
以上三项指标确保了钢筋的抗震能力,使得抗震钢筋能够在建筑发生倾斜、变形时“稳起”,不发生断裂。
不过从新标准对抗震钢筋的三条规定要求来看,主要针对钢筋强度和伸长率的实测值在技术指标上作了一定的提升,如第一条对抗震钢筋规定从屈服到拉断还应承受25%以上的拉力;第二条保证钢筋屈服强度离散性不会过大而影响到设计对结构延性要求的效果;第三条由对普通钢筋规定的最大力总伸长率不小于7.5%提高到不小于9%。
这些技术指标的提高,加强了钢筋的抗震能力,保证了结构构件在地震力作用下具有更好的延性。
因此,抗震钢筋和普通钢筋的本质区别就是使钢筋获得更好的延性,从而能够更好地保证重要结构构件在地震时具有足够的塑性变形能力和耗能能力。
—1—根据2010版、2015版规范差异,《混凝土结构工程施工质量验收规范》(GB50204-2015)中5.2.3要求:一、二、三级抗震等级设计的框架和斜撑构件(含梯段)中的纵向受力普通钢筋应采用抗震钢筋。
根据该条规范,关于各类型结构抗震钢筋使用情况,地铁施工部位对抗争钢筋使用情况分述如下:1.地下车站1)车站主体围护结构、附属围护结构:采用普通热轧带肋钢筋;2)车站主体结构:顶板、底板受力筋、中板受力筋以及分布筋、端墙受力筋以及分布筋、侧墙受力筋采用抗震钢筋;拉结筋、顶板及底板分布筋采取普通热轧带肋钢筋;3)附属主体结构:受力筋采取抗震钢筋;分布筋、拉结筋均采取普通热轧带肋钢筋;4)梁柱结构:纵向受力钢筋、腰筋均采用抗震钢筋;拉结筋、箍筋采取普通热轧带肋钢筋。
四级抗震纵向受拉钢筋抗震锚固长度1.概述在建筑设计和施工中,抗震设计是非常重要的一环。
在设计中,需要考虑到建筑在地震发生时的受力情况,以及钢筋混凝土结构的抗震性能。
其中,纵向受拉钢筋的抗震锚固长度就是一个关键参数,本文将围绕这一主题展开讨论。
2.四级抗震纵向受拉钢筋抗震锚固长度的定义四级抗震是指建筑的抗震能力符合《建筑抗震设计规范》GB xxx-2010中规定的四级抗震要求。
在这种抗震等级下,建筑中的纵向受拉钢筋需要具备一定的抗震锚固长度,以保证在地震发生时能够有效地发挥作用,保护建筑结构的安全。
3.纵向受拉钢筋抗震锚固长度的计算方法纵向受拉钢筋抗震锚固长度的计算需要考虑多个因素,包括地震作用、构件尺寸、钢筋截面积、混凝土强度等。
具体的计算方法一般参考《混凝土结构抗震设计规范》GB xxx-2010中的相关规定,采用钢筋混凝土结构设计软件进行计算。
4.四级抗震纵向受拉钢筋抗震锚固长度的重要性四级抗震的抗震要求相对较高,对于纵向受拉钢筋的抗震锚固长度也提出了相应的要求。
合理计算和设置抗震锚固长度,不仅能够保证结构的抗震性能,还能够减小地震作用对结构造成的损坏,提高建筑的抗震安全性。
5.纵向受拉钢筋抗震锚固长度的设计建议根据《混凝土结构抗震设计规范》GB xxx-2010中的要求,设计抗震锚固长度应参考相应的规范,并结合实际工程情况进行合理调整。
还应结合地震动力学理论,进行结构的动力计算和分析,确保纵向受拉钢筋的抗震锚固长度符合抗震设计要求。
6.结论四级抗震纵向受拉钢筋的抗震锚固长度是建筑抗震设计中非常重要的一项技术指标。
合理计算和设置抗震锚固长度,对于提高建筑的抗震性能和安全性至关重要。
建筑结构设计人员在设计中应严格按照规范要求进行计算和设置,确保纵向受拉钢筋的抗震锚固长度达到设计要求,为建筑的抗震安全提供保障。
抗震锚固长度对于建筑的抗震性能至关重要,它直接影响着结构在地震发生时的受力情况和整体稳定性。
插筋和植筋,其实就是一个是在混凝土施工时同时施工,一个是混凝土施工完后再施工。
插筋一般是预留钢筋,为下一步施工作准备。
我们常采用有:1、基础部位混凝土施工时,一些非主要构件的钢筋可采用在混凝土初凝前插入到相应部位,如、构造柱的插筋、小型构件的预留筋等。
2、在楼层施工时,上部墙柱增加或上部墙柱的钢筋直径改变时,可采用插筋的方法进行施工,但要注意插筋长度不能在同一面上,要根据要求进行设置;3、一些小型构件在主体结构施工时不便于施工,需要预留插筋。
植植主要是在混凝土施工完的后期进行的。
在施工时要编制专项施工方案,报建设单位或监理单位审批后才能按方案进行施工。
一般主要有增加构件或工程构件加固时使用,另一种常用的情况就是墙柱拉结筋和构造柱或构造梁施工时采用。
前一种情况一般要求专业公司施工,后一种一般只要有可靠的技术保证措施,可按施工组织施工即可。
但要注意的是,植筋一般都要求进行拉拔试验,合格后才能进行下一步施工工序。
拉结筋拉结筋,竖向一般是500一道,水平方向一般是砌体均分就可以了。
墙体拉结筋连接可以有植筋、预埋、绑扎等方式。
普通每500高设一道拉结筋。
也就是0.5米。
在抗震地区,板底设有圈梁时,预制板应在板端每块板缝处设1Φ8的拉接钢筋,中间墙处钢筋每边伸入板中1000mm,端墙处伸入墙中并弯折。
板跨大于4.8m的,还应在顺板跨方向靠墙边的第一块预制板的侧面,按1000mm的间距用1Φ8的钢筋拉接,一端通过板上伸入到第一、二块板间的板缝向下弯折,另一端伸入墙体内弯折。
抗震等级7度及以下地区,上述拉接筋不必与圈梁拉接;8、9度地区,除设上述拉接筋外,还应在板下圈梁中预埋钢筋与上述拉接筋相连。
拉结筋是建筑工程中钢筋类型的一种,把它砌到墙的里面,摆在砖层当中起连接砌体防止开裂的作用。
拉结筋通常用直径6.5毫米细钢筋制成,多用在砖墙的L转角和T字转角处,每隔500毫米放一层,每层每125毫米宽度范围内放一根。
长度按规范。
抗震结构钢筋接头连接部位及要求公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]抗震结构钢筋接头连接部位及要求一、钢筋接头设置的基本规定1、钢筋的接头宜设置在受力较小处。
2、同一纵向受力钢筋不宜设置两个和两个以上接头。
3、接头末端至钢筋起点的距离不应小于钢筋直径的10倍。
4、接头不宜设置在有抗震设防要求的框架梁端、柱端的箍筋加密区,当无法避开时,对等强度高质量机械连接接头,不应大于50%。
5、钢筋的接头宜设置在规定的连接区,非连接区不应设置接头,如果实在避不开非连接区,需要结构设计师同意并对此做出变更。
6、同一连接区段内,纵向受力钢筋的接头面积百分率应符合设计、规范要求。
二、主要构件钢筋接头的连接区与非连接区及设置要求(一)柱钢筋接头1、柱接头的连接区与非连接区如图1所示。
2、柱根部(基础顶面、嵌固面)以上和梁底面以下≥500mm且≥Hn /6 (Hn/3)和≥hc区域为非连接区,且属于柱端箍筋加密区,此范围内不应设置柱钢筋接头,施工中应注意避开。
3、柱纵向钢筋应贯穿中间层节点。
不应在中间各层节点内截断,接头应设在节点区以外。
(二)墙板钢筋接头1、墙板钢筋的连接区域如图2所示。
2、h为楼板、暗梁或边框梁高度的较大值,剪力墙竖向钢筋应连接通过h高度范围。
3、端柱竖向钢筋连接和锚固要求与框架柱相同。
矩形截面独立墙肢,当截面高度不大于截面厚度4倍时,其竖向钢筋连接和锚固要求与框架柱相同或设计要求设置。
(三)梁接头的设置要求1、框架梁纵向钢筋连接范围如图3所示。
2、当有抗震要求时,应采用等强度高质量的机械连接接头。
3、梁下部纵筋贯穿中间支座时,可在梁端Ln/4范围内连接,在此范围内连接钢筋面积百分率不应大于50%,相邻钢筋连接接头应在支座左右错开设置。
4、梁的同一根纵筋在同一跨内设置连接接头不得多于一个。
5、悬臂梁的纵向钢筋不得设置连接接头。
6、梁下部纵向钢筋可在中间节点处锚固,也可贯穿中间节点(能通则通,减少节点区拥挤),不宜在节点内设置接头。
一级抗震钢筋锚固长度一级抗震钢筋锚固长度是指在抗震设计中,钢筋在混凝土中的锚固长度,也称为抗震钢筋的有效嵌入长度。
钢筋的锚固长度通常与钢筋的强度、混凝土强度、受力部位等因素有关。
在抗震设计中,选择适当的一级抗震钢筋锚固长度,可以有效地提高混凝土结构的抗震性能,减少地震灾害的发生。
一级抗震钢筋锚固长度的计算一般按照混凝土抗拉强度、钢筋的抗拉强度、混凝土的压力区高度等因素进行综合考虑。
不同的设计规范和标准具体要求可能有所不同。
例如,按照《建筑结构抗震设计规范》(GB 50011-2010)的要求,抗震钢筋的锚固长度应满足以下条件:1. 抗震钢筋的两端应锚固于混凝土结构中的压力区内。
2. 抗震钢筋的锚固长度至少应满足下列条件之一:(1)不小于钢筋直径的八倍;(2)不小于抗震钢筋挠度控制长度的一半;(3)不小于混凝土构件的裂缝控制长度。
以上三个条件中,最小值应作为抗震钢筋的锚固长度。
同时,抗震钢筋的锚固长度还应考虑受力部位和受力方向的影响。
例如,在梁端部位,抗震钢筋的锚固长度应延伸至梁带的中心线。
在实际工程中,一级抗震钢筋锚固长度的设计应根据受力情况、结构形式、施工工艺等因素进行综合考虑。
如果一级抗震钢筋的锚固长度过短,可能会出现钢筋的滑移现象,导致梁、柱等构件的抗震能力下降。
如果一级抗震钢筋的锚固长度过长,可能会引起钢筋破坏和混凝土裂缝的发生,从而影响结构的稳定性和抗震性能。
因此,在进行一级抗震钢筋锚固长度的设计时,需要进行严格、科学的检验和计算,并结合实际施工情况和监测数据进行调整。
同时,还应注意一级抗震钢筋锚固长度的施工质量。
在实际施工中,应根据设计要求进行钢筋的切割、弯曲和锚固,在锚固长度及深度方面要求严格,不得出现锚固不牢固或者超出设计长度等情况。
对于特殊结构和高层建筑等工程,更应严格按照规范和标准进行设计和施工,确保结构的安全性和抗震性能。
总之,一级抗震钢筋锚固长度是混凝土抗震设计中至关重要的一项技术指标。
我们只分享有价值的知识点,本文由李雪梅老师精心收编,大家能够下载学习!此行文字能够删除。
【精选结构设计知识】最全(框架、剪力墙)结构设计重点N条概括剪力墙结构设计中碰到的纠结问题8条概括(解答版)问题一:对于短肢剪力墙抗震等级需要提升一级采纳的疑问问题描绘:《高层建筑混凝土结构技术规程》(JGJ3-2002 )中第3条提到抗震设计时,短肢剪力墙的抗震等级应比本规程表规定的剪力墙的抗震等级提升一级采纳,可是我翻遍了《高层建筑混凝土结构技术规程》(JGJ3-2010)中没有提到对于短肢剪力墙需要提升抗震等级的条文?是不是新规范撤消了这条规定?同事也说送审的短肢剪力墙计算数据中没有提升抗震等级,送审答复也没要求改。
解答:条则说明短肢剪力墙的抗震等级不再提升,但在第2款中降低了轴压比限值这个跟老版的高规不一样。
问题二:设计上剪力墙连梁能否与有梁板的梁表示在一同解答:连梁的定义连梁:是指在剪力墙结构和框剪结构中,连结墙肢与墙肢、墙肢与框架柱的梁。
连梁拥有一般跨度较小(往常跨高比小于5)、截面大,且与连梁相连的墙体刚度又很大等特色。
一般在风荷载和地震荷载的作用下,连梁的内力常常很大。
连梁、次梁、框架梁的划分:往常状况框架梁是框架结构中柱与柱之间的梁;次梁就是指两头搭在框架梁上的梁;连梁是剪力墙结构中墙与墙之间的梁,框架梁是以曲折变形为主的构件;连梁是以剪切变形为主的构件。
框架梁是由柱子支撑梁来承重的构件,上部荷载直接由梁承重,再由梁将荷载传达到柱子上;连梁是将荷载由连梁传达至墙体。
从外形上来说,一般框架梁的跨高比大于5;而连梁的跨高比小于5。
问题三:剪力墙钢筋能否要求抗震,可否联合有关规范说一下?解答:剪力墙结构是有抗震等级区其余,可是,建筑抗震设计规范从GB50011-2001到更新了的GB50011-2010上,素来没有条则规定剪力墙的钢筋一定知足代E字的钢筋指标(对于屈屈比、屈强比、最大拉力下伸长率)。
