第三章 直流电机的工作原理及特性..

第3章直流电机的工作原理及特性习题3.1 为什么直流电机的转子要用表面有绝缘层的硅钢片叠压而成？答案：直流电动机工作时，（1）电枢绕组中流过交变电流，它产生的磁通当然是交变的。

这个（2）变化的磁通在铁芯中产生感应电流。

铁芯中产生的感应电流，在（3）垂直于磁通方向的平面内环流，所以叫涡流。

涡流损耗会使铁芯发热。

为了减小这种涡流损耗，电枢铁芯采用彼此绝缘的硅钢片叠压而成，使涡流在狭长形的回路中，通过较小的截面，以（4）增大涡流通路上的电阻，从而起到（5）减小涡流的作用。

如果没有绝缘层，会使整个电枢铁芯成为一体，涡流将增大，使铁芯发热。

因此，如果没有绝缘，就起不到削减涡流的作用。

习题3.4 一台他励直流电动机在稳态下运行时，电枢反电势E ＝E1，如负载转矩TL ＝常数，外加电压和电枢电路中的电阻均不变，问减弱励磁使转速上升到新的稳定值后，电枢反电势将如何变化？是大于、小于还是等于E1？答案：∵当电动机再次达到稳定状态后，输出转矩仍等于负载转矩，即输出转矩T ＝T L ＝常200aae e ae m ae m e e R U n I K K R U n E K n T K I n n n K K K U T K =Φ=−ΦΦ=∴=Φ−Φ∴−∆=Φ=ΦQ Q 又当T=0a aU E I R =+数。

又根据公式（3.2）， T ＝K t ФI a 。

∵励磁磁通Ф减小，T 、K t 不变。

∴电枢电流I a 增大。

再根据公式（3.11），U ＝E ＋I a ·R a 。

∴E=U －I a ·R a 。

又∵U 、R a 不变，I a 增大。

∴E 减小即减弱励磁到达稳定后，电动机反电势将小于E 1。

习题3.8 一台他励直流电动机的铭牌数据为：P N ＝5.5KW ，U N ＝110V ，I N ＝62A ，n N ＝1000r/min ，试绘出它的固有机械特性曲线。

（1）第一步，求出n 0 （2）第二步，求出（T N ，n N ）答案：根据公式（3.15），（1-1）Ra ＝（0.50~0.75）(N N N I U P −1)NN I U我们取Ra ＝0.7(N N N I U P −1)NN I U， 计算可得，Ra ＝0.24 Ω 再根据公式（3.16）得，（1-2） Ke ФN ＝（U N －I N Ra ）/n N =0.095 又根据（1-3） n 0＝U N /（Ke ФN ），计算可得，n 0＝1158 r/min 根据公式（3.17），（2-1） T N ＝9.55NNn P ， 计算可得，T N ＝52.525 N ·M 根据上述参数，绘制电动机固有机械特性曲线如下：3.10一台他励直流电动机的技术数据如下：P N =6.5KW ，U N =220V ， IN=34.4A ， n N =1500r/min ， R a =0.242Ω，试计算出此电动机的如下特性：①固有机械特性；②电枢附加电阻分别为3Ω和5Ω时的人为机械特性；③电枢电压为U N /2时的人为机械特性； ④磁通φ=0.8φN 时的人为机械特性；并绘出上述特性的图形。

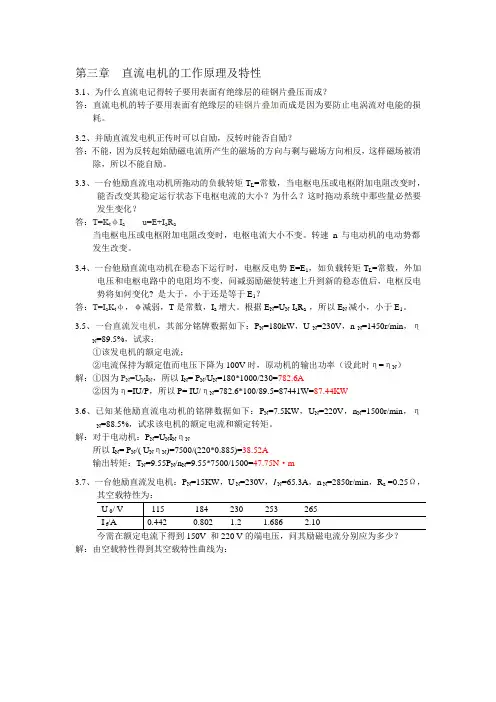

第三章直流电机的工作原理及特性3.1、为什么直流电记得转子要用表面有绝缘层的硅钢片叠压而成？答：直流电机的转子要用表面有绝缘层的硅钢片叠加而成是因为要防止电涡流对电能的损耗。

3.2、并励直流发电机正传时可以自励，反转时能否自励？答：不能，因为反转起始励磁电流所产生的磁场的方向与剩与磁场方向相反，这样磁场被消除，所以不能自励。

3.3、一台他励直流电动机所拖动的负载转矩T L=常数，当电枢电压或电枢附加电阻改变时，能否改变其稳定运行状态下电枢电流的大小？为什么？这时拖动系统中那些量必然要发生变化？答：T=K tφI a u=E+I a R a当电枢电压或电枢附加电阻改变时，电枢电流大小不变。

转速n与电动机的电动势都发生改变。

3.4、一台他励直流电动机在稳态下运行时，电枢反电势E=E1，如负载转矩T L=常数，外加电压和电枢电路中的电阻均不变，问减弱励磁使转速上升到新的稳态值后，电枢反电势将如何变化? 是大于，小于还是等于E1？答：T=I a K tφ，φ减弱，T是常数，I a增大。

根据E N=U N-I a R a ，所以E N减小，小于E1。

3.5、一台直流发电机，其部分铭牌数据如下：P N=180kW，U N=230V，n N=1450r/min，η=89.5%，试求：N①该发电机的额定电流；②电流保持为额定值而电压下降为100V时，原动机的输出功率（设此时η=ηN）解：①因为P N=U N I N，所以I N= P N/U N=180*1000/230=782.6A②因为η=IU/P，所以P= IU/ηN=782.6*100/89.5=87441W=87.44KW3.6、已知某他励直流电动机的铭牌数据如下：P N=7.5KW，U N=220V，n N=1500r/min，η=88.5%，试求该电机的额定电流和额定转矩。

N解：对于电动机：P N=U N I NηN所以I N= P N/( U NηN)=7500/(220*0.885)=38.52A输出转矩：T N=9.55P N/n N=9.55*7500/1500=47.75N·m3.7、一台他励直流发电机：P N=15KW，U N=230V，I N=65.3A，n N=2850r/min，R a =0.25Ω，其空载特性为：U 0/ V 115 184 230 253 265I f/A 0.442 0.802 1.2 1.686 2.10今需在额定电流下得到150V 和220 V的端电压，问其励磁电流分别应为多少？解：由空载特性得到其空载特性曲线为：E2652532302201841501150.4420.710.802 1.21.08 1.6862.10f I当U=150V 时 I f =0.71A当U=220V 时 I f =1.08A 3.8、一台他励直流电动机的铭牌数据为：P N =5.5KW ，U N =110V ，I N =62A ，n N =1000r/min ，试绘出它的固有机械特性曲线。

直流电机工作原理及特性一、工作原理直流电机是一种将直流电能转化为机械能的电动机。

其工作原理基于洛伦兹力和电磁感应原理。

直流电机由电枢和磁极组成。

电枢由导电线圈绕制而成，磁极则由永磁体或电磁铁构成。

当电流通过电枢时，电枢会产生磁场。

与此同时，磁极的磁场也存在。

根据洛伦兹力原理，当电枢的磁场与磁极的磁场相互作用时，电枢会受到一个力的作用，使其开始旋转。

电枢旋转的方向与电流的方向有关。

为了保持电枢的持续旋转，需要通过电刷和换向器来改变电流的方向。

电刷和换向器的作用是在电枢旋转到一定角度时，改变电流的方向，使电枢继续受到力的作用，保持旋转。

二、特性1. 转速特性：直流电机的转速与电压成正比，转速随着电压的增加而增加。

当负载增加时，转速会下降，这是由于负载对电机的机械阻力增加所致。

2. 转矩特性：直流电机的转矩与电流成正比，转矩随着电流的增加而增加。

当负载增加时，电机需要提供更大的转矩来克服负载的阻力。

3. 效率特性：直流电机的效率是指输出功率与输入功率之比。

在额定负载下，直流电机的效率通常在80%到90%之间。

效率越高，电机的能源利用率就越高。

4. 起动特性：直流电机具有较高的起动转矩，即在启动瞬间能够提供较大的转矩。

这使得直流电机在需要快速启动或对起动转矩要求较高的应用中具有优势。

5. 调速特性：直流电机的转速可以通过调节电压或改变电枢电流来实现调速。

通过改变电压或电流的大小，可以控制电机的转速，使其适应不同的工作要求。

6. 可逆性：直流电机具有可逆性，即可以正转和反转。

通过改变电流的方向，可以改变电机的旋转方向。

7. 稳定性：直流电机具有较好的稳定性，即在负载变化较大的情况下，仍能保持较稳定的转速和转矩输出。

总结：直流电机是一种将直流电能转化为机械能的电动机。

其工作原理基于洛伦兹力和电磁感应原理。

直流电机具有转速特性、转矩特性、效率特性、起动特性、调速特性、可逆性和稳定性等特点。

这些特性使得直流电机在许多应用领域中得到广泛应用，如工业生产线、交通运输、家用电器等。

机电传动控制第3章直流电机的工作原理及特性各种各样的电机常用的电机主要分为两大类：驱动电机：是设备的主要动力源，包括各类交流、直流电动机及步进电动机。

交流异步电动机较之其他类型的电动机结构简单，价格便宜，运行可靠，维护方便，应用广泛。

控制电机：常见的有步进电动机、交流伺服电动机、直流伺服电动机、测速发电机等，这类电机的主要任务时转换和传递控制信号，能量传递时次要的。

常用电机分类：第3章直流电机的工作原理及特性电机分为直流电机和交流电机。

直流电机——工作电压或输出电压为直流电压。

交流电机——工作电压为交流电压。

直流电机：直流电动机——将电能转换成机械能。

直流发电机——将机械能转换成电能。

直流电机与交流电机的比较交流电机较直流电机的结构简单，制造容易，维护方便，运行可靠；直流电机有交流电机不可比拟的启动和调速性能；直流电机更适合于调速要求高、正反转、启动和制动频繁的场合；直流电机即可做电动机用，又可作发电机用。

3.1 直流电机的基本结构和工作原理一、直流电机的基本结构包括定子、转子和换向器实际直流电机构造定子实际直流电机构造转子换向片剖视图3.1 直流电机的基本结构和工作原理一、直流电机的基本结构3.1 直流电机的基本结构和工作原理一、直流电机的基本结构3.1 直流电机的基本结构和工作原理一、直流电机的基本结构定子部分：主要由主磁极、换向极（铁芯）和绕在上面的励磁绕组等组成。

作用：产生主磁场和支撑电机转子部分：主要由电枢铁芯、电枢绕组、换向器等组成。

作用：产生感应电动势和机械转矩，实现能量转换。

主磁极：产生气隙磁场，以便电枢绕组在此磁场中转动而感应电势。

产生磁场有两种方法，一是采用永久磁铁作主磁极——永磁直流电机(绝大部分的微小型直流电机)；二是由励磁绕组通以直流电流来建立磁场(中大型直流电机) 。

电枢铁芯：主磁通磁路的一部分，嵌置电枢绕组。

一般用0.5或0.35毫米厚的涂有绝缘漆的硅钢片叠压而成，以防涡流。
