(6)五、组织管理机构 (6)1、管理机构设置图 (6)2、现场管理人员名单 (7)3、主要人员职责 (7)六、工程进度计划及实施措施 (9)（一）施工进度计划 (9)（二）实施措施 (9)（三）主要劳动力的配备 (9)（四）工期保障措施 (9)七、主要施工机具配备 (11)八、主要材料的采购、加工、运输组织方案 (12)九、施工工艺流程及安装方法 (14)（一）铝合金门制作与安装 (15)（二）铝合金窗制作与安装 (17)十、铝合金门窗工程验收 (19)（一）质量要求 (19)（二）验收标准 (21)（三）检测 (21)十一、铝合金门窗的制作安装通病 (22)铝合金门窗设计制作质量保证 (22)铝合金门窗安装后常见质量问题及防护 (24)十二、质量目标及保证措施 (26)（一）质量保证体系 (26)（二）施工质量保证措施 (28)（三）质量目标 (29)十三、安全保证措施 (29)十四、文明施工现场的管理措施及地下管线和其他设施防护措施 (30)一、施工现场的管理 (30)二、文明施工措施 (30)十五、雨季施工措施 (32)十六、环保措施 (33)十七、成品保护措施 (34)一、成品、半成品的保护措施 (34)二、仓储及堆放保护措施 (35)一、工程概况工程名称：瀚林时代广场六A地块20#、21#、26#、30#楼及地下室工程建设单位：广西恒铁房地产开发有限公司设计单位：广东省建工设计公司监理单位：广西鼎策工程顾问有限责任公司地勘单位：广西华蓝岩土工程有限公司施工单位：广西桂川建设集团有限公司瀚林时代广场六A地块20#、21#、26#、30#楼及地下室工程位于南宁市北际路与中华路延长线交汇处。

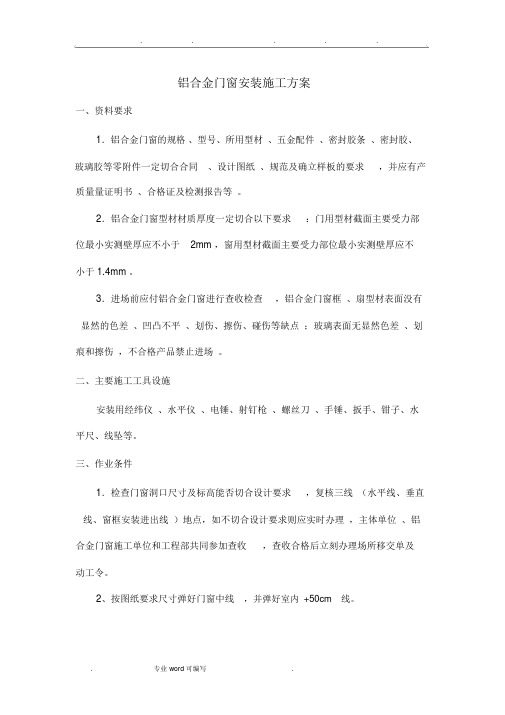

.....铝合金门窗安装施工方案一、资料要求1．铝合金门窗的规格、型号、所用型材、五金配件、密封胶条、密封胶、玻璃胶等零附件一定切合合同、设计图纸、规范及确立样板的要求，并应有产质量量证明书、合格证及检测报告等。

2．铝合金门窗型材材质厚度一定切合以下要求：门用型材截面主要受力部位最小实测壁厚应不小于2mm ，窗用型材截面主要受力部位最小实测壁厚应不小于 1.4mm 。

3．进场前应付铝合金门窗进行查收检查，铝合金门窗框、扇型材表面没有显然的色差、凹凸不平、划伤、擦伤、碰伤等缺点；玻璃表面无显然色差、划痕和擦伤，不合格产品禁止进场。

二、主要施工工具设施安装用经纬仪、水平仪、电锤、射钉枪、螺丝刀、手锤、扳手、钳子、水平尺、线坠等。

三、作业条件1．检查门窗洞口尺寸及标高能否切合设计要求，复核三线（水平线、垂直线、窗框安装进出线）地点，如不切合设计要求则应实时办理，主体单位、铝合金门窗施工单位和工程部共同参加查收，查收合格后立刻办理场所移交单及动工令。

2、按图纸要求尺寸弹好门窗中线，并弹好室内+50cm线。

四．施工工艺1．划线定位1)依据设计图纸中门窗的安装地点、尺寸和标高，依照门窗中线向两边量出门窗边线。

以顶层门窗边线为准用线坠或经纬仪将门窗边线下引，并在各层门窗口处划线标志，对个别不直的口边应剔凿办理。

2)门窗的水平地点应以楼层室内 +50cm 的水平线为准向上丈量，量出窗下沿标高，弹线找直。

每一层一定保持窗下沿标高一致。

3)依据外墙大样图及窗台板的宽度，确立铝合金门窗在墙厚方向的安装进出线地点。

2．防腐办理1)门窗四周表面面的防腐办理，可涂刷防腐涂料进行保护，防止填缝水泥沙浆直接与铝合金表面接触产生化学反响，腐化铝合金门窗。

2)安装铝合金门窗时，所采纳的连结固定片一定经过镀锌等防腐举措处理。

3．铝合金门窗的安装就位依据划好的门窗定位线，安装铝合金门窗框，并实时调整好门窗框的水平、垂直及对角线长度等，使其切合质量标准，而后用木楔暂时固定，但不该使型材发生加大变形或破坏。

海口海航城B标段铝合金门窗深化设计方案目录一、工程概况 (3)二、设计依据 (3)三、材料确定及特性 (4)四、性能及安全设计 (4)五、其他 (5)六、深化设计附图 (5)一、工程概况工程名称：海口海航城B标段工程地点：海口市椰海大道与新大洲大道交汇处设计单位：海南南方建筑设计有限公司建设单位：海南华晶置业有限公司工程内容：铝合金门窗深化设计二、设计依据1、标准《建筑玻璃应用技术规程》JG113—2003《建筑结构静力计算手册》（第二版）《建筑结构荷载规范》GB50009—2001《铝合金建筑型材》GB/TS380—97《铝及铝合金压制板材》GB/TS380—97《铝及铝合金阳极氧化、阳极氧化膜规范》GB8031《钢化玻璃》GB/T9963—98《浮法玻璃》GB/T11614—99《建筑外窗抗风压性能分级及检测方法》GB/TS7106—2002 《建筑外窗抗气密分级及检测方法》GB/TS7107—2002《建筑外窗抗水密分级及检测方法》GB/TS7108—2002《建筑结构抗震设计规范》GB5001—2001《硅铜结构密封胶》GB/T14683—93《建筑结构焊接规程》GBJ118—88《民用建筑隔声设计规范》GBJ118—882、设计院施工图及其它相关的技术规范；3、该建筑所处的位置及周边环境；三、材料确定及特性1、铝型材选用新河铝型材厂生产的建筑6063 T5 状态的铝合金热挤压型材，表面粉末喷涂处理，颜色由甲方指定。

推拉窗采用80系列，其主型材壁厚为1.4 mm；推拉门采用90系列，其主型材壁厚为2.0mm；平开窗采用50系列，其主型材壁厚为1.4mm；平开门采用70系列，其主型材壁厚为2.0mm。

2、玻璃七层以下大于1.5㎡的玻璃及七层（含七层）以上所有铝合金门窗玻璃均采用5+6A+5钢化中空白玻；其他采用5+6A+5普通中空白玻。

3、钢件连接连接钢件均用国际型钢加工或专门制作，表面进行涂防腐漆处理。

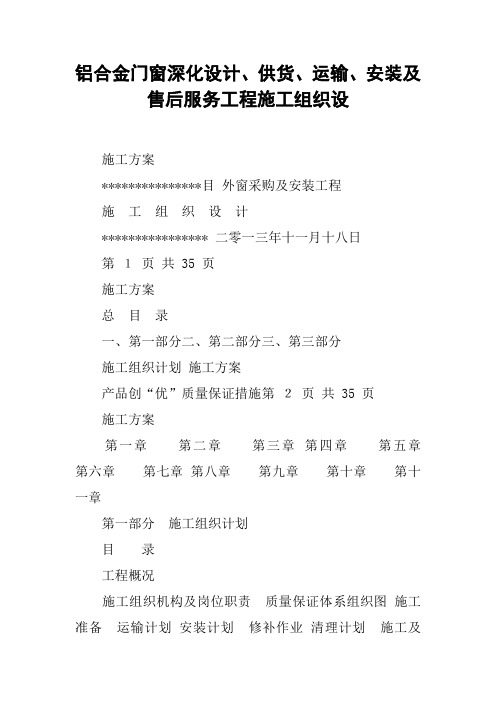

铝合金门窗深化设计、供货、运输、安装及售后服务工程施工组织设施工方案***************目外窗采购及安装工程施工组织设计**************** 二零一三年十一月十八日第１页共 35 页施工方案总目录一、第一部分二、第二部分三、第三部分施工组织计划施工方案产品创“优”质量保证措施第２页共 35 页施工方案第一章第二章第三章第四章第五章第六章第七章第八章第九章第十章第十一章第一部分施工组织计划目录工程概况施工组织机构及岗位职责质量保证体系组织图施工准备运输计划安装计划修补作业清理计划施工及验收标准安全措施及作业书需总包方施工配合事项第３页共 35 页施工方案第一章工程概况概述 1工程简况项目名称：*****************项目外窗采购及安装工程。

招标单位：*************************。

工程范围：铝合金门窗深化设计、供货、运输、安装及售后服务。

2.施工目标严格按规范及招标要求设计，按设计施工，满足设计师、工程监理、总包单位和业主要求。

确保本工程施工质量达到优良标准。

施工中达到无伤亡、无重伤、无火灾、无中毒、无坍塌。

文明施工，创文明工地。

按施工组织设计的进度安排，保证工期要求。

第４页共 35 页施工方案第二章施工组织机构及岗位职责一. 施工组织机构图工程总指挥项目经理技术负责人施工队长质量安全负责人材料员安全员施工班组施工班组二. 施工现场管理人员职责：A. 项目经理职责： a）全面负责项目运作，向项目总负责人负责，确保安装合同目标的实现，维护产品质量，提高企业信誉。

b） c） d）组建项目管理机构，制定各项管理制度，明确管理人员职责，开展各项工作。

确定项目管理目标，制定项目实施计划，并按目标和计划实施监控。

代表项目管理机构，协调与沟通监理与总包方、各现场施工单位内部和外部的关系。

第５页共 35 页施工方案处理好内部协作关系和协作单位之间的关系，保证项目有一良好的运行环境。

1铝模前期深化设计概述铝模体系的前期深化是一个复杂而烦琐的过程，也是应用铝模体系是否能够成功的首要条件。

这个过程中，我们首先应该明确铝模体系应用的深度，解决铝模体系应用的难点，并且深化铝模体系所需完成的节点。

但是，这些不是施工单位能全部解决的，还需要业主、设计单位共同参与其中，共同配合才能更好地完成铝模体系前期的深化设计，共同将采用铝模体系所面临的各类风险降低到最低。

通过前期的深化设计的反复论证，达到深化设计的既定目标，往往在后期铝模体系应用中能起到事半功倍的效果。

2铝模体系设计深化阶段铝模体系应用在设计阶段就应该进行深化，设计阶段深化的全面性和科学性能为后期的施工深化减少很多的工作量，从而提高深化效率，最大限度地节约铝模体系深化设计的总时间。

在设计阶段，需要注意如下几点：首先是否需要采用铝模体系施工，如果要采用铝模体系进行施工，那么，设计在外形的构造上，就需要对线条及外造型进行优化，不能有过多的变化性的建筑造型和复杂的线条形式，否则会对铝模体系的应用造成很大的施工困难甚至无法施工。

其次是外墙是否需要混凝土一次成型，如果外墙采用混凝土一次成型代替传统维护砌体结构，那么，荷载的计算需要在结构设计时一次性考虑深化，否则后期将带来很大的结构设计的返工量，影响施工进度。

并且应用铝模体系的楼层必须为标准层，梁的截面尺寸及楼板厚度必须要统一，否则会增加铝模体系所投入的费用[1]。

3铝模体系施工深化阶段施工深化设计阶段，所需达到的目标是通过设计图纸，结合设计意图和铝模体系应用深度，使铝模体系深化设计具有可实施性和可操作性，为下一步的生产加工和拼装做充足准备。

拿到施工设计图纸后，首先需要完成审图工作，通过建立铝合金模板体系深化设计要点Key Points for Further Design of Aluminum Alloy Formwork System陈涵，严美（中建二局第三建筑工程有限公司，成都610045）CHEN Han,YAN Mei(TheThirdConstructionEngineeringCompanyCo.Ltd.ofChinaConstructionSecond EngineeringBureau,Chengdu610045,China)【摘要】铝合金模板体系，全称为建筑用铝合金模板系统，是继竹木模板，钢模板之后出现的新一代新型模板支撑系统。

海口海航城B标段工程铝合金门窗深化设计方案海口海航城B标段铝合金门窗深化设计方案页5 共页1 第海口海航城B标段工程铝合金门窗深化设计方案目录一、工程概况 (3)二、设计依据 (3)三、材料确定及特性 (4)四、性能及安全设计 (4)五、其他 (5)六、深化设计附图 (5)页5 共页2 第海口海航城B标段工程铝合金门窗深化设计方案一、工程概况海口海航城B标段工程名称：工程地点：海口市椰海大道与新大洲大道交汇处设计单位：海南南方建筑设计有限公司建设单位：海南华晶置业有限公司工程内容：铝合金门窗深化设计二、设计依据1、标准《建筑玻璃应用技术规程》JG113—2003《建筑结构静力计算手册》（第二版）《建筑结构荷载规范》GB50009—2001《铝合金建筑型材》GB/TS380—97《铝及铝合金压制板材》GB/TS380—97《铝及铝合金阳极氧化、阳极氧化膜规范》GB8031《钢化玻璃》GB/T9963—98《浮法玻璃》GB/T11614—99《建筑外窗抗风压性能分级及检测方法》GB/TS7106—2002《建筑外窗抗气密分级及检测方法》GB/TS7107—2002《建筑外窗抗水密分级及检测方法》GB/TS7108—2002《建筑结构抗震设计规范》GB5001—2001《硅铜结构密封胶》GB/T14683—93《建筑结构焊接规程》GBJ118—88《民用建筑隔声设计规范》GBJ118—882、设计院施工图及其它相关的技术规范；页5 共页3 第海口海航城B标段工程铝合金门窗深化设计方案3、该建筑所处的位置及周边环境；三、材料确定及特性1、铝型材选用新河铝型材厂生产的建筑6063 T5 状态的铝合金热挤压型材，表面粉末喷涂处理，颜色由甲方指定。

推拉窗采用80系列，其主型材壁厚为1.4 mm；推拉门采用90系列，其主型材壁厚为2.0mm；平开窗采用50系列，其主型材壁厚为1.4mm；平开门采用70系列，其主型材壁厚为2.0mm。

铝合金门窗工程专项方案一、项目背景随着城市建设的加速推进，人们对建筑品质的要求越来越高。

作为建筑的重要配件，门窗的设计与选材显得尤为重要。

铝合金门窗因其耐用、美观、环保等优点，越来越受到人们的青睐。

本项目旨在设计、施工一套高品质的铝合金门窗工程，满足人们对门窗品质的要求，提升建筑的整体品质。

二、项目概况1. 项目名称：铝合金门窗工程2. 项目地点：某某城市3. 项目规模：总计1000平方米4. 项目周期：预计3个月三、项目目标1. 设计与施工一套高品质、美观大方的铝合金门窗系统，符合建筑安装规范要求。

2. 保证产品的质量、安全和环保，满足客户的需求。

四、项目内容1. 设计：根据建筑风格和要求，设计一套符合建筑美学的铝合金门窗系统。

2. 选材：严格按照行业标准，选用优质的铝合金材料，保证产品的耐用性和美观性。

3. 施工：严格按照设计要求，进行门窗系统的安装，保证工程质量。

4. 质检：在施工过程中，进行工程质量把关。

五、工程实施方案1. 设计阶段（1）了解客户需求，进行现场勘察，根据建筑风格进行门窗设计。

（2）设计合理化，保证门窗系统的稳定性和美观度。

（3）出具设计方案，进行客户确认。

2. 选材阶段（1）选择知名品牌的铝合金材料供应商，确保产品质量。

（2）进行严格的选材标准与检测，保证选材的合格性。

（3）与供应商签订合同，确定供货周期及数量。

3. 施工阶段（1）安排施工人员进行铝合金门窗的安装。

（2）配合其他工程进度，保证施工质量和工期。

（3）设施好相关的安全措施，保障施工人员的人身安全。

4. 质检阶段（1）严格按照质检标准，进行门窗系统的质量把关。

（2）对安装工程进行验收，确保工程质量符合标准要求。

（3）及时解决问题，保证工程进度，杜绝安全隐患。

六、项目实施计划1. 设计阶段：5天2. 选材与采购阶段：10天3. 施工阶段：30天4. 质检阶段：5天5. 整体工期：50天七、项目管理1. 项目经理负责整个工程的管理与协调，保证工程进度和质量。

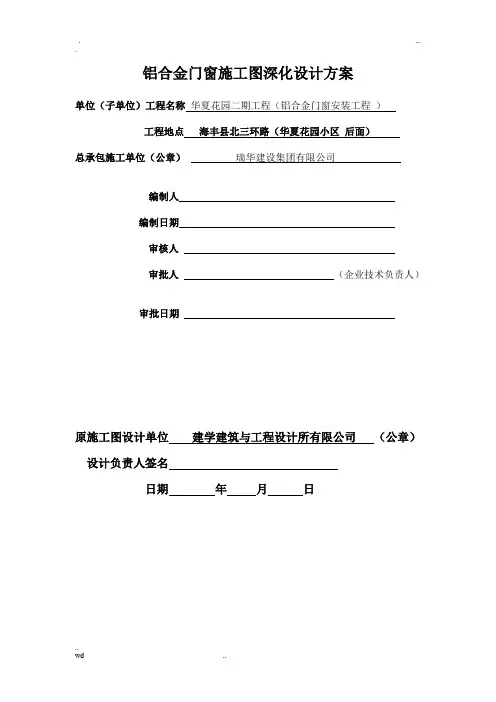

铝合金门窗施工图深化设计方案单位（子单位）工程名称华夏花园二期工程（铝合金门窗安装工程）工程地点海丰县北三环路（华夏花园小区后面）总承包施工单位（公章）瑞华建设集团有限公司编制人编制日期审核人审批人（企业技术负责人）审批日期原施工图设计单位建学建筑与工程设计所有限公司（公章）设计负责人签名日期年月日华夏花园二期工程铝合金门窗深化大样图说明1、本工程铝合金门采用90系列，推拉铝合金窗采用90系列，平开铝合金窗采用70系列。
