数据中心机房设备与线缆管理系统的设计与实现

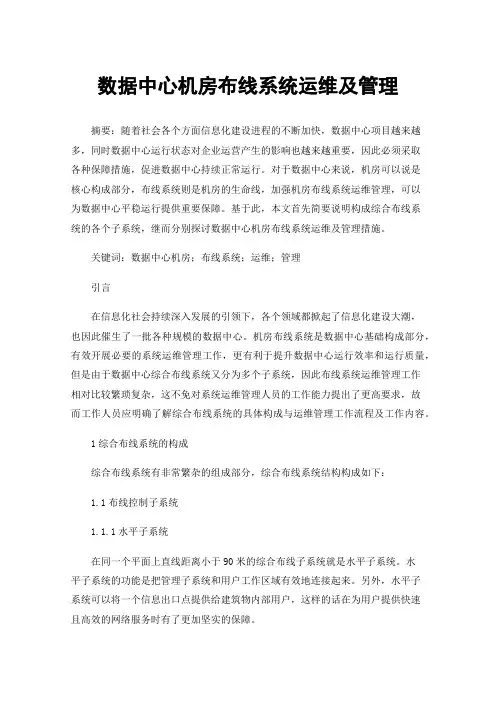

数据中心机房布线系统运维及管理摘要：随着社会各个方面信息化建设进程的不断加快，数据中心项目越来越多，同时数据中心运行状态对企业运营产生的影响也越来越重要，因此必须采取各种保障措施，促进数据中心持续正常运行。

对于数据中心来说，机房可以说是核心构成部分，布线系统则是机房的生命线，加强机房布线系统运维管理，可以为数据中心平稳运行提供重要保障。

基于此，本文首先简要说明构成综合布线系统的各个子系统，继而分别探讨数据中心机房布线系统运维及管理措施。

关键词：数据中心机房；布线系统；运维；管理引言在信息化社会持续深入发展的引领下，各个领域都掀起了信息化建设大潮，也因此催生了一批各种规模的数据中心。

机房布线系统是数据中心基础构成部分，有效开展必要的系统运维管理工作，更有利于提升数据中心运行效率和运行质量，但是由于数据中心综合布线系统又分为多个子系统，因此布线系统运维管理工作相对比较繁琐复杂，这不免对系统运维管理人员的工作能力提出了更高要求，故而工作人员应明确了解综合布线系统的具体构成与运维管理工作流程及工作内容。

1综合布线系统的构成综合布线系统有非常繁杂的组成部分，综合布线系统结构构成如下：1.1布线控制子系统1.1.1水平子系统在同一个平面上直线距离小于90米的综合布线子系统就是水平子系统。

水平子系统的功能是把管理子系统和用户工作区域有效地连接起来。

另外，水平子系统可以将一个信息出口点提供给建筑物内部用户，这样的话在为用户提供快速且高效的网络服务时有了更加坚实的保障。

1.1.2垂直干线子系统垂直干线子系统组成主要有各楼层间以及设备间连接电缆、设备跳线和配线等，由于该系统分布在一栋楼内，所以可以当做“垂直”进行处理。

各个工作间要按照使用标准要求选择相应的电缆进行连接。

1.2工作区子系统工作区子系统的主要作用是把工作区终端设备和水平子系统连接起来。

因为设计等级有一定的差异，信息点数量也是不尽相同的。

通常情况下工作区子系统服务面积大概是5-10平方米的范围，另外要选择嵌入式的信息插座，可以同一时间使多个终端设备都可以使用。

云数据中心机房规划与建设随着信息技术的不断发展，云数据中心在企业和机构中扮演着越来越重要的角色。

云数据中心是大型信息系统的核心，是数据存储、处理和管理的重要基础设施。

云数据中心的规划与建设显得尤为重要。

本文将就云数据中心机房规划与建设进行详细介绍。

一、需求分析在进行云数据中心机房规划与建设之前，首先需要进行需求分析。

需求分析主要包括以下几个方面：1. 数据存储需求：根据企业或机构的实际情况，确定数据存储的需求量，包括数据的类型、大小和增长速度等。

2. 计算能力需求：根据需要进行计算能力的需求分析，包括服务器的数量、配置和性能等。

3. 网络带宽需求：根据数据传输的需求确定网络带宽的需求量，包括内部网络和对外网络的需求。

4. 数据安全需求：根据数据的重要性确定安全策略和安全设备的需求，包括防火墙、入侵检测系统等。

5. 可用性需求：根据业务的连续性要求确定可用性的需求，包括灾备和容灾方案的设计。

通过需求分析，可以明确云数据中心的规划目标，为后续的机房规划与建设奠定基础。

二、机房选址与布局在确定机房选址之前，需要考虑以下几个方面的因素：1. 地理位置：机房的地理位置需要离主要业务区域近，便于数据传输和维护管理。

2. 网络接入：机房选址需要考虑网络接入的便捷性，避免网络带宽受限制。

3. 安全性：机房选址需要考虑周边环境的安全性，避免因外部因素对机房造成影响。

4. 供电和供水：机房选址需要考虑供电和供水的便利性，确保机房设备的正常运行。

1. 服务器机架布局：根据服务器数量和密度确定机架的摆放位置，确保空间的利用率和散热的效果。

2. 网络布线：确定网络设备的放置位置和网络布线的路径，确保网络的高效运行。

3. 空调和供电布局：确定空调和供电设备的放置位置，避免设备之间互相影响。

三、设备选型与采购设备选型与采购是机房建设的重要环节，它直接关系到机房的性能和稳定性。

设备选型与采购需考虑以下几个方面的因素：1. 设备性能：根据需求分析确定设备的性能指标，包括服务器的配置、存储设备的容量、网络设备的速率等。

中型数据中心机房的规划与设计在当今数字化的时代，数据中心机房已经成为企业运营和发展的核心基础设施之一。

中型数据中心机房作为一种规模适中、功能较为完善的数据处理和存储场所，其规划与设计的合理性直接影响到企业的业务连续性、数据安全性和运营效率。

接下来，我们将详细探讨中型数据中心机房的规划与设计要点。

一、需求分析在规划与设计中型数据中心机房之前，首先需要对企业的业务需求进行全面而深入的分析。

这包括但不限于以下几个方面：1、预计的服务器数量、存储容量和网络带宽需求，以确定机房的规模和性能要求。

2、业务的关键性和可用性要求，例如某些业务可能需要 9999%以上的可用性，这将影响到机房的冗余设计和备份策略。

3、未来的业务增长趋势，以便在设计时预留一定的扩展空间。

4、特殊的行业规范和法规要求，如金融、医疗等行业对数据安全性和合规性有严格的规定。

二、选址考量机房的选址至关重要，需要综合考虑多方面的因素：1、地理位置应避免处于自然灾害频发区域，如地震带、洪水区等。

2、电力供应的稳定性和可靠性是关键，最好靠近电力变电站，以减少输电损耗和提高供电质量。

3、网络接入的便利性，尽量靠近主要的网络枢纽，降低网络延迟。

4、环境条件也不能忽视，要选择通风良好、温度和湿度相对稳定的地点，以减少空调系统的负荷。

三、机房布局设计合理的机房布局能够提高空间利用率、优化设备运行环境，并便于维护管理。

1、设备区应根据功能划分为服务器区、存储区、网络区等，并留出足够的通道和维护空间。

2、空调系统的布局要确保冷空气能够均匀地分布到各个设备区域，避免局部热点的产生。

3、线缆桥架的布置要整齐有序，便于线缆的敷设和维护，同时要注意强弱电线缆的隔离，减少电磁干扰。

四、电力系统设计可靠的电力供应是数据中心机房正常运行的基础。

1、采用双路市电接入，并配备大容量的UPS（不间断电源）系统，以应对市电中断的情况。

2、合理规划配电柜的布局，确保电力分配的合理性和安全性。

数据中心配置管理系统设计与实现的开题报告一、研究背景与意义随着云计算、大数据、物联网等新兴技术的不断发展，数据中心作为计算和存储设施的核心，承担着越来越重要的角色。

而数据中心的配置管理是确保数据中心高效、稳定运作的前提条件。

数据中心配置管理指的是对数据中心的硬件设备、软件、网络、安全策略等进行系统化、规范化管理。

数据中心配置管理的好坏直接影响到整个数据中心的安全性、可靠性和性能，因此，数据中心配置管理系统是保障数据中心运行稳定的重要手段。

目前，国内外已有一些标准化的数据中心配置管理系统，如Data Center Infrastructure Management（DCIM）、Converged Infrastructure Management等。

然而，这些系统普遍昂贵，难以实现自动化部署和定制化开发。

因此，本项目旨在设计和实现一款易于自定义和扩展的数据中心配置管理系统，以提升数据中心的工作效率和管理水平。

二、研究内容和方法本项目的研究内容是数据中心配置管理系统的设计和实现，主要包括以下几个方面的内容：1.需求分析：分析数据中心配置管理系统的用户需求，明确系统功能和性能要求；2.系统设计：设计数据中心配置管理系统的架构、数据结构和算法，制定系统功能细节和开发计划；3.开发实现：使用Java语言和Spring Boot框架开发系统，使用MySQL数据库存储数据，编写测试用例和实施单元测试；4.性能优化和测试：对系统进行性能测试和优化，保证系统稳定、高效运行。

本项目的研究方法主要包括文献研究、实地调研、需求分析、系统设计、软件开发和性能测试。

三、预期成果本项目预期达成的成果包括：1.设计和实现一个易于自定义和扩展的数据中心配置管理系统，满足用户的基本需求；2.提供一份详细的系统设计文档，包括系统架构、模块设计和接口规范等内容；3.提供一份详细的系统部署文档，包括系统环境配置、部署流程和维护手册等内容；4.完成性能测试和优化，保证系统稳定、高效运行。

数据中心机房布线方案1.概述当前，我们正处在一个信息爆炸的时代，数据的存储量已经不仅仅是用 KB、MB、GB甚至TB来计算，在不远的将来，人们所谈论的将是PB(1petabyte=1,000terabytes)甚至EB(1exabyte=1,000petabytes)。

在企业的IT基础架构中，数据中心是数据及业务应用的总控中心。

数据中心汇聚了最昂贵的服务器和存储及网络设备，担负着数据存储、访问的艰巨任务。

数据中心的建设要面向企业业务的发展，并为企业提供全面的业务支撑。

这种支撑涵盖了客户、企业业务、企业数据和决策支持等层面。

随着数据中心高密度刀片式服务器及存储设备数量的增多，数据中心面临着网络性能、散热、空间、能耗等一系列严峻的挑战。

根据全球最大的独立技术研究公司Gartner Research 发布的研究资料显示，由于缺乏灵活、高性能的综合布线规划，在2002年之前建立的数据中心中，半数需要在2008年前升级或者淘汰。

因此，建设一个完整的、符合现在及将来要求的高标准的新一代的数据中心需要达到以下几点要求：•高可靠性——基于标准的开放系统，预先经过测试,确保系统7*24小时稳定可靠。

•高性能——满足目前的网络传输需求，支持至少1G或10G甚至更高速率传输•高密度——节省空间，方便设备散热设备散热。

•可维护性——美观大方,适应频繁的需求变化，方便MAC维护。

•可扩展性——充分考虑未来业务增长，支持未来扩容需求。

本次设计将从先进性、可靠性、实用性的原则出发，以满足目前用户的应用需求为基础，充分考虑到今后技术的发展趋势及可能出现的需求。

为用户提供具有长远效益的全面解决方案。

2.设计标准TIA-942数据中心机房通信设施标准建筑与建筑群综合布线系统工程设计规范GB／T 50311-2007；建筑与建筑群综合布线系统工程验收规范GB／T 50312-2007；国际综合布线标准ISO／IEC 11801北美建筑通讯线路间距标准TIA／EIA 569；北美商用建筑通讯基础结构管理规范TIA／EIA 606；非屏蔽双绞线布线测试标准TIA／EIA TSB67；北美商用建筑通讯接地要求TIA／EIA 607；欧洲综合布线系统标准BN50173；其它国家和行业标准规范；3.概述当前，我们正处在一个信息爆炸的时代，数据的存储量已经不仅仅是用 KB、MB、GB甚至TB来计算，在不远的将来，人们所谈论的将是PB(1petabyte=1,000terabytes)甚至EB(1exabyte=1,000petabytes)。

机房综合布线系统设计方案XXX科技有限公司20XX年XX月XX日目录一项目概述 (2)二系统总体性能规划 (2)三主配线区 (4)四水平配线区 (4)五设备配线区 (5)六支持空间 (5)七布线系统产品要求 (6)一项目概述机房共配置机柜11套，1套网络列头柜；每个服务器机柜各敷设12根六类非屏蔽线缆分别连接相应的网络列头柜，并配置1套24口铜缆配线架及理线器，满配相应的12根六类非屏蔽3米跳线，满足设备的满额接入需求。

每个服务机柜各敷设1根12室内多模光纤连接相应的网络列头柜，并配置1套1U抽屉式光纤配线架，相应光缆芯数配置单模适配器及尾纤跳线。

每个机房的网络列头柜各敷设2根12室内室内单模光缆至运营商机房网络列头柜。

每个网络列头柜配1套1U抽屉式光纤配线架，相应光缆芯数配置单模适配器及尾纤跳线。

二系统总体性能规划⏹光缆系统:大楼垂直光缆系统主要采用标准的单模光缆，满足ITU-T G.652A标准，支持16个低成本的粗波分复用（CWDW）信道，支持所有多模光缆的传输设备和应用，非金属免接地；类型：9/125um 多模OS2级别光缆,紧密缓冲设计芯数：12芯每芯带有彩色护套标准：ISO/IEC 11801:2002 Ed2.0护套：室内PE护套⏹铜缆系统:根据最新的TIA-942A《数据中心电信基础设施》标准，本中心机房主干和水平铜缆系统使用符合ISO/IEC 11801:2002及ANSI/TIA/EIA-568-C等国际标准的六类非屏蔽系统。

六类非屏蔽系统的带宽达到500MHz以上，可以在100米长度信道上分别支持传输10Gb应用，并向下兼容Voice T1, 1 OBaseT, 4/16Mbps Token Ring, 55MbpsATM, 100VG AnyLAN, 100Mbps TP-PMD, 155Mbps ATM, 100Base-T等应用。

水平铜缆选用六类非屏蔽双绞线，可有效保证线缆安装前后传输性能的稳定。

数据中心机房系统设计方案一、机房选址与布局（一）选址数据中心机房的选址需要综合考虑多方面因素。

首先，应选择在电力供应稳定、通信设施完善的区域，以确保机房能够持续获得可靠的电力和高速的网络连接。

其次，要避开易发生自然灾害（如洪水、地震等）和环境污染严重的地区。

此外，机房所在地的交通便利性也很重要，便于设备的运输和维护人员的出行。

（二）布局机房内部布局应遵循合理、高效的原则。

一般分为设备区、监控区、维修区和缓冲区等。

设备区放置服务器、存储设备、网络设备等核心硬件；监控区用于安装监控系统和值班人员工作；维修区用于设备的维修和保养；缓冲区则起到隔离和缓冲的作用，防止未经授权的人员直接进入核心区域。

二、电力系统（一）市电接入采用双路市电接入，以提高供电的可靠性。

当一路市电出现故障时，另一路市电能够迅速切换，保障机房设备的正常运行。

（二）UPS 系统配备不间断电源（UPS）系统，以应对市电短暂中断或电压波动。

UPS 系统应具备足够的容量和续航时间，确保在市电恢复之前能够维持关键设备的运行。

（三）配电柜合理设计配电柜，实现电力的分配和管理。

配电柜应具备过载保护、短路保护等功能，确保电力系统的安全稳定。

三、空调与通风系统（一）空调系统数据中心机房需要保持恒温恒湿的环境，以保证设备的正常运行。

通常采用精密空调系统，能够精确控制温度和湿度。

空调系统的制冷量应根据机房设备的发热量进行计算，确保制冷效果满足要求。

（二）通风系统安装通风设备，保证机房内空气的流通。

通风系统可以辅助空调系统，降低能耗，提高机房的整体环境质量。

四、消防系统（一）火灾探测采用烟雾探测器和温度探测器等多种探测手段，实现对机房火灾的早期预警。

（二）灭火设备配备气体灭火系统，如七氟丙烷灭火系统，能够在不损坏设备的情况下迅速扑灭火灾。

同时，设置手动灭火器材，作为备用灭火手段。

五、综合布线系统（一）线缆敷设采用桥架或线槽进行线缆敷设，确保线缆整齐、有序，便于管理和维护。

整体数据中心机房设计方案目录一、前言 (2)二、整体规划与设计原则 (2)2.1 设计总则 (3)2.2 建筑与结构 (4)2.3 电力系统 (6)2.4 网络布线系统 (7)2.5 冷却与电源系统 (9)2.6 安全措施 (10)三、详细设计 (11)3.1 选址与布局 (13)3.2 建筑设计 (14)3.2.1 机房建筑结构 (16)3.2.2 机房环境控制 (17)3.3 电力系统设计 (19)3.3.1 供配电系统 (20)3.3.2 配电柜与配电箱 (21)3.3.3 电池组与不间断电源 (22)3.4 网络布线系统设计 (24)3.4.1 网络架构设计 (25)3.4.2 线缆类型与规格选择 (26)3.4.3 线缆管理及布放方案 (28)3.5 冷却与电源系统设计 (29)3.5.1 冷却系统设计 (30)3.5.2 电源系统设计 (32)3.6 安全措施设计 (33)3.6.1 物理安全 (34)3.6.2 灾难恢复与业务连续性计划 (35)3.6.3 恶意攻击防范 (36)四、施工与验收 (37)4.1 施工准备 (38)4.2 施工过程监控 (39)4.3 验收标准与方法 (40)五、维护与管理 (41)5.1 维护计划 (43)5.2 维护内容与流程 (44)5.3 管理制度与人员培训 (45)六、总结与展望 (46)一、前言随着信息技术的飞速发展，数据中心机房已经成为企业和组织信息化建设的重要组成部分。

数据中心机房不仅承载着企业的核心业务系统，还承担着数据安全、设备运行稳定、能源消耗控制等重要任务。

设计一个高效、安全、可靠的数据中心机房对于提高企业的运营效率和降低运营成本具有重要意义。

二、整体规划与设计原则系统性原则：数据中心机房的设计首先要从系统的高度出发，全面考虑机房的各个方面，包括供电系统、空调系统、消防系统、网络系统等，确保各个系统之间的协调与配合。

前瞻性原则：在设计过程中，需要充分考虑到技术的发展趋势和未来业务需求的变化，预留足够的扩展空间。

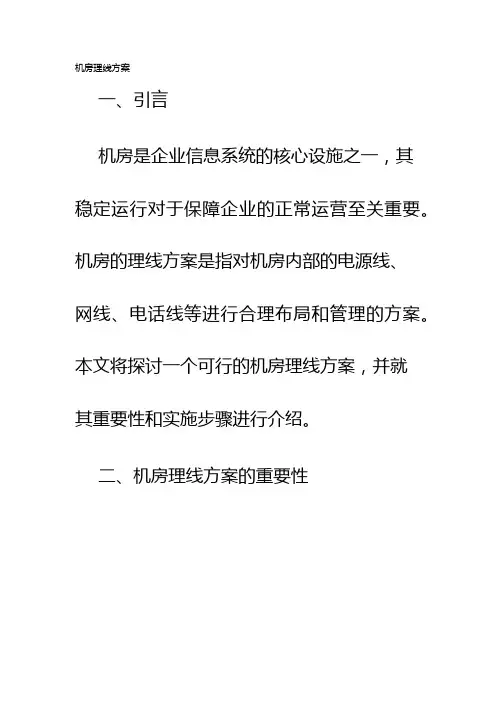

机房理线方案一、引言机房是企业信息系统的核心设施之一，其稳定运行对于保障企业的正常运营至关重要。

机房的理线方案是指对机房内部的电源线、网线、电话线等进行合理布局和管理的方案。

本文将探讨一个可行的机房理线方案，并就其重要性和实施步骤进行介绍。

二、机房理线方案的重要性机房作为数据中心和服务器的集中存放地，其线缆布线的规划和管理对于机房的可靠性和可维护性具有重要意义。

1. 提高机房的可靠性合理的机房理线方案可以降低线缆故障率，减少因线缆故障导致的机房停机时间。

通过规范的布线和维护，可以确保线缆的良好状态，提高机房的可靠性。

2. 提升机房的可维护性机房理线方案的合理规划可以使线缆布线清晰可见，维护人员可以迅速定位和更换故障线缆，节约维护时间和成本。

3. 保证机房的安全性机房内的电源线、网线等线缆如果没有合理的规划和管理，可能导致安全隐患。

合理的机房理线方案可以确保线缆的安全与稳定，防止电气火灾和其他安全事故的发生。

三、机房理线方案的实施步骤制定一个科学合理的机房理线方案需要有一系列的实施步骤，以下为一般性的指导步骤。

1. 调研和规划在制定机房理线方案之前，首先需要对机房的现状进行调研和分析。

了解机房的地理环境、现有线缆布线情况、电源容量和品质等信息。

然后，根据需求和现有条件，制定机房理线方案的规划。

2. 布线设计根据机房的规模和功能要求，进行合理的布线设计。

考虑到线缆的类型，长度，走向和集中管理的原则，确保布线简洁、规范，能够满足机房内各种设备的连接需求。

3. 选用高质量线缆和配件选择符合国家标准的高质量线缆和配件，确保线缆的安全性和稳定性。

同时，合理选择线缆的规格，根据实际需求和电流负载进行合适的选择。

4. 符合规范的安装机房理线方案的实施需要专业的安装人员进行操作。

在安装过程中，要按照相关规范和标准进行线缆的引入、固定和连接。

确保线缆的稳固性和接触良好。

5. 做好标识和记录在机房理线方案实施后，要对线缆进行标识和记录。
