北邮2016-2017电路与电子学期末试题答案

9、北邮2017年电子电路模拟题及答案北京邮电大学电子电路（802）模拟试题模拟部份一：判断题（每小题2分，共10分）（1）在N型半导体中如果掺入足够量的三价元素，可将其改型为P型半导体。

（）（2）因为N型半导体的多子是自由电子，所以它带负电。

（）（3）PN结在无光照、无外加电压时，结电流为零。

（）（4）处于放大状态的晶体管，集电极电流是多子漂移运动形成的。

（）（5）在正弦波振荡电路中，若电路结构和参数已经给定，并可以稳定的产生正弦振荡，则其振荡频率是唯一的。

（）二：选择填空题（每小题2分，共20分）（1）对于放大电路，所谓开环是指。

A．无信号源 B．无反馈通路C．无电源 D．无负载而所谓闭环是指。

A．考虑信号源内阻 B．存在反馈通路C．接入电源 D．接入负载（2）在输入量不变的情况下，若引入反馈后，则说明引入的反馈是负反馈。

A．输入电阻增大 B．输出量增大C．净输入量增大 D．净输入量减小（3）直流负反馈是指。

A．直接耦合放大电路中所引入的负反馈B．只有放大直流信号时才有的负反馈流 C．在直流通路中的负反馈（4）交负反馈是指。

A．阻容耦合放大电路中所引入的负反馈B．只有放大交流信号时才有的负反馈C．在交流通路中的负反馈（5）为了避免50Hz电网电压的干扰进入放大器，应选用滤波电路。

（6）已知输入信号的频率为10kHz～12kHz，为了防止干扰信号的混入，应选用滤波电路。

（7）为了获得输入电压中的低频信号，应选用滤波电路。

A带阻 B带通 C低通(8) 理想运算放大器的两个输入端的输入电流等于零，其原因是（）。

A 同相端和反相端的输入电流相等而相位相反B 运放的差模输入电阻接近无穷大C 运放的开环电压放大倍数接近无穷大(9)在运算放大器电路中，引入深度负反馈的目的之一是使运放 ( )。

A 工作在线性区，降低稳定性B 工作在非线性区，提高稳定性C 工作在线性区，提高稳定性（10）电路中D1和D2管的作用是消除。

+U o-第四章~第八章复习题填空●.二极管是利用PN 结的_____特性，稳压管是利用PN 结的_____特性。

●.三极管的结构特点是_____区、_____结、_____端子。

●.三极管的电流分配关系__________。

●.截止失真的产生条件：静态工作点Q_____和输入信号_____。

●.只有U F _____U R 才有最大输出动态范围。

●.微变等效电路的基本思想是将非线性元件三极管用_____电路来代替。

●._____耦合放大电路各级Q 点相互独立，_____耦合放大电路温漂小，_____耦合放大电路能放大直流信号。

●、若某放大电路的电压放大倍数为100，则换算为对数电压增益是_____dB 。

另一放大电路的对数电压增益为80 dB ，则相当于电压放大倍数为_____倍。

●、电路的频率响应，是指对于不同频率的输入信号放大倍数的变化情况。

高频时放大倍数下降，主要是因为_____的影响；低频时放大倍数下降，主要是因为_____的影响。

●、当输入信号频率为f L 或f H 时．放大倍数的幅值约下降为中频时的_____，或者是下降了_____dB 。

此时与中频时相比．放大倍数的附加相移约为_____。

●、一放大电路如图1-3所示，当逐渐增大输入电压u i 幅度时，u o 波形首先出现了底被削平的情况，即出现 失真，为了消除失真应 R b 或 R c 。

图1-3●、电路如图1-4所示，已知稳压管D Z1，D Z2的稳定电压值分别为6V ，15V ，则开路电压U 0 = V 。

图1-4●、电路如图1-5所示，电路的开路电压U ab = V 。

(图中二极管为理想二极管)＋u ib图1-5●、某三极管各电极对“地”电压如图1-6所示，由此可判断该三极管处于______状态。

2.7V2V1V图1-6●、负反馈放大器的方框图由______、______、______三部分组成。

●、反馈网络的输入端是基本放大电路的______端。

北京邮电大学电子电路（802）模拟试题模拟部份 一、填空题（共15分，每空0.5分）1．电子技术分为模拟电子技术和数字电子技术两大部分，其中研究在平滑、连续变化的电压或电流信号下工作的电子电路及其技术，称为【1】电子技术。

2．PN 结反向偏置时，PN 结的内电场【2】。

PN 具有【3】特性。

3．硅二极管导通后，其管压降是恒定的，且不随电流而改变，典型值为【4】伏；其门坎电压V th 约为【5】伏。

4．为了保证三极管工作在放大区，要求：①发射结【6】偏置，集电结【7】偏置。

②对于ＮＰＮ型三极管，应使VBC 【8】。

5．放大器级间耦合方式主要有阻容（RC ）耦合、直接耦合和【9】耦合三大类。

6．在三极管组成的三种不同组态的放大电路中，共射和共基组态有电压放大作用，【10】组态有电流放大作用，【11】组态有倒相作用；【12】组态带负载能力强，【13】组态向信号源索取的电流小，【14】组态的频率响应好。

7．场效应管是【15】器件，只依靠【16】导电。

8．石英晶体振荡器是【17】的特殊形式，因而振荡频率具有很高的稳定性。

9．将交流电变换成脉动直流电的电路称为整流电路；半波整流电路输出的直流电压平均值等于输入的交流电压（即变压器副边电压）有效值的【18】倍；全波整流电路输出的直流电压平均值等于输入的交流电压（即变压器副边电压）有效值的【19】倍。

10．差动放大电路中的长尾电阻Ｒe 或恒流管的作用是引人一个【20】反馈。

(1分) 11．为了分别达到下列要求，应引人何种类型的反馈：①降低电路对信号源索取的电流：【21】。

②当环境温度变化或换用不同值的三极管时，要求放大电路的静态工作点保持稳定：【22】。

③稳定输出电流：【23】。

12．在构成电压比较器时集成运放工作在开环或【24】状态。

13．某负反馈放大电路的开环放大倍数Ａ=100000，反馈系数Ｆ＝0.01，则闭环放大倍数 【25】。

14．差分式放大电路能放大直流和交流信号，它对【26】具有放大能力，它对【27】具有抑制能力。

2017学年第一学期《电子电工类》期末试卷电子基础部分（满分75分）班级姓名学号成绩一、填空题（本大题共9小题，每空格1分，共20分）1、N型半导体中是多数载流子，PN结具有特性。

2、晶体三极管的电流放大作用，实质上是用较小的电流信号去控制的大电流信号，是“以小控大”的作用。

3、滤波电路将脉动直流电变为的直流电，采用电容滤波时，电容必须与负载。

4、3CX是型材料的低频小功率三极管。

5、CW7815三端集成稳压器的输出电压为伏。

6、有一直流负载两端的电压为24V，流过的电流为0.5A，若采用桥式整流电容滤波电路供电，则电源变压器的二次电压为V，流过二极管的电流为A，二极管承受的最高反向电压为V。

7、共集电极放大电路又称为或，其特点是：输出电压与输入电压且略小于输入电压；输入电阻；输出电阻。

8、为使电压放大电路中的三极管能正常工作，必须选择合适的。

9、若静态工作点Q设置太高，容易产生失真；若造成输出电压正半周部分削波，则电路可能产生失真。

二、选择题（本大题共10小题，每小题2分，共20分）1、工作在放大区的某三极管，如果I B从20μA增大到40μA时，I C从1mA变为2mA，那么它的β约为（）。

A.10B.50C.75D.1002、用直流电压表测得某放大电路中的某晶体管三个电极1、2、3的电位分别是V1 = 3V，V2 = 3.7V，V3 = 9V，则晶体管三个电极分别是（）。

A.1脚为e，2脚为b，3脚为c C. 1脚为e，2脚为c，3脚为bB.1脚为b，2脚为e，3脚为c D. 1脚为c，2脚为b，3脚为e3、当晶体二极管工作在伏安特性曲线的正向特性区，且所受正向电压大于其门槛电压时，则晶体二极管导通，该门槛电压硅管为（）。

A.0.1-0.2VB.0.3VC.0.5VD.0.7V4、有两个稳压二极管，一个稳压值是9V，另一个稳压值是7.5V，若把它们串联起来使用，可组成种不同的稳压值。

（）。

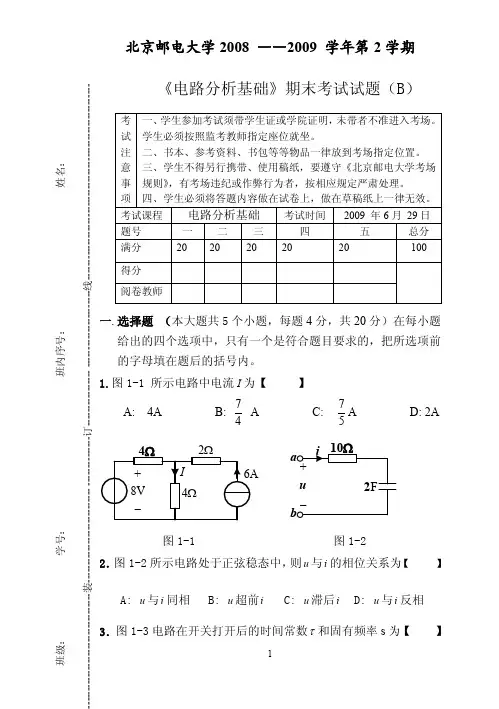

北京邮电大学2009 ——2010 学年第2学期“ 电路分析基础”期末考试试题4学分(B)考试注意事项一、学生参加考试须带学生证或学院证明，未带者不准进入考场。

学生必须按照监考教师指定座位就坐。

二、书本、参考资料、书包等与考试无关的东西一律放到考场指定位置。

三、学生不得另行携带、使用稿纸，要遵守《北京邮电大学考场规则》，有考场违纪或作弊行为者，按相应规定严肃处理。

四、学生必须将答题内容做在试卷上，做在草稿纸上一律无效。

题号一二三四五六七八九十十一总分满分15 20 5 6 6 6 8 8 10 10 6得分阅卷教师15个空格，每空1分，15分）电路的理想化是有条件的，这个条件与所分析电路的工作特点有关。

集总参数电路假设实际电路的尺寸远______（大或小）于电路工作时的电磁波波长。

对于理想电压源而言，不允许_____（短或断）路。

对于具有n个节点，b条支路的平面电路，可列出______个独立的KCL方程。

互易性表示一个网络的激励和响应互换位置时，相同激励下的响应_______。

在电路中有许多电路元件成对偶关系，例如电阻R与电导G，那么对于电容C的对偶元件是________。

所有储能元件初始状态为零的电路对激励的响应称为______响应。

当二阶电路无外加激励，仅有初始储能时，若特征根为两个不等负实根，电路过度过程处于______状态。

二阶RLC串联电路，当R=_____时，电路发生等幅振荡。

9. 在正弦稳态电路中，若设某电感元件两端的电压()L u t 与流过该电感的电流()L i t 为非关联参考方向，则()L i t 超前()L u t ________°。

10. 在正弦交流稳态电路中，定义了如下几个功率：有功功率，无功功率，复功率和视在功率，其中不满足功率守恒定律的是__________。

11. 在正弦交流稳态电路中，总是消耗有功功率的元件是_________。

12. RLC 串联谐振电路的特性阻抗ρ=______。

大学 20 ——————20 20 学年第学年第学年第 1 1 学期学期《电子电路基础》期末考试试题（B）考试注意事项一、学生参加考试须带学生证或学院证明，未带者不准进入考场。

学生必须按照监考教师指定座位就坐二、书本、参考资料、书包等与考试无关的东西一律放到考场指定位置。

三、学生不得另行携带、使用稿纸，要遵守《北京邮电大学考场规则》，有考场违纪或作弊行为者，按相应规定严肃处理。

四、学生必须将答题内容做在试题卷面上学生必须将答题内容做在试题卷面上学生必须将答题内容做在试题卷面上，，做在草稿纸上一律无效做在草稿纸上一律无效。

五、试卷的最后一页是草稿纸试卷的最后一页是草稿纸试卷的最后一页是草稿纸，，可以撕下可以撕下来使用来使用来使用，，交卷时不必上交交卷时不必上交。

考试课程考试时间年 月 日 题号 一 二 三 四 五 六 七 八 总分满分 1016 25 15 10 16 8得分 阅卷教师、单项选择填空题选择填空题（（本大题共10小题小题，，每小题1分，共10分（）（每题的四个选项中有一个是最佳选项每题的四个选项中有一个是最佳选项每题的四个选项中有一个是最佳选项，，请你先在本试卷上答题卷上答题，，然后将全部答案汇总到本题末尾的表格中然后将全部答案汇总到本题末尾的表格中））1、放大器的饱和失真属于 。

A ．非线性失真B ．交越失真C ．线性失真D ．相位失真 2、 无需外给偏压只采用自给偏置（自生偏压）方式就可工作的场效应管有 。

A ．N 沟道场效应管都行B ．N 沟道增强型MOS 管C ．P 沟道耗尽型MOS 管D ．P 沟道增强型MOS 管3、集成运放制造工艺使得同类半导体管的 。

A. 指标参数准确B. 参数不受温度影响 C ．参数稳定 D ．参数的相对值一致性好4、差分放大电路采用恒流源偏置的主要优点是 。

A ．提高差模电压放大倍数B . 提高共模电压放大倍数C . 提高单端输出时的共模抑制比D ．提高差模输入电阻 5、测试放大电路输出电压幅值与相位的变化，可以得到它的频率响应，条件是在固定输入电压和相位的情况下 。

电工电子技术试题库考试试卷期末考试试卷及答案详解一、选择题（每题2分，共20分）1. 以下哪个不是基本的电路元件？A. 电阻B. 电容C. 电感D. 二极管答案：D解析：基本的电路元件包括电阻、电容和电感。

二极管属于半导体器件，不属于基本电路元件。

2. 在串联电路中，电流处处相等，以下哪个说法正确？A. 电压处处相等B. 功率处处相等C. 电阻处处相等D. 电容处处相等答案：B解析：在串联电路中，电流处处相等，因此功率处处相等。

电压、电阻和电容在串联电路中不一定相等。

3. 以下哪个属于非线性电阻？A. 线性电阻B. 热敏电阻C. 光敏电阻D. 所有以上选项答案：D解析：非线性电阻包括线性电阻、热敏电阻和光敏电阻等。

4. 以下哪个不属于放大器的分类？A. 电压放大器B. 功率放大器C. 频率放大器D. 直流放大器答案：C解析：放大器的分类主要有电压放大器、功率放大器、频率放大器和直流放大器等。

频率放大器不属于放大器的分类。

5. 以下哪个是模拟信号的特点？A. 连续性B. 离散性C. 确定性D. 随机性答案：A解析：模拟信号具有连续性，而数字信号具有离散性。

二、填空题（每题3分，共15分）6. 在并联电路中，电压处处相等，电流等于各支路电流的______。

答案：和解析：在并联电路中，电压处处相等，电流等于各支路电流的和。

7. 电路元件按照其在电路中的作用可分为______元件和______元件。

答案：有源元件，无源元件解析：电路元件按照其在电路中的作用可分为有源元件（如电源、信号源等）和无源元件（如电阻、电容、电感等）。

8. 放大器的输入信号与输出信号的相位关系称为______。

答案：相位移解析：放大器的输入信号与输出信号的相位关系称为相位移。

9. 模拟信号经过采样和量化后，变为______信号。

答案：数字信号解析：模拟信号经过采样和量化后，变为数字信号。

三、判断题（每题2分，共10分）10. 在串联电路中，电压处处相等。

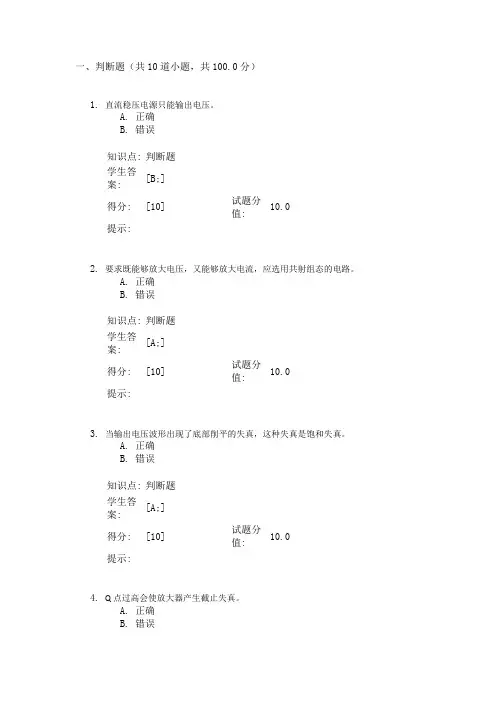

一、判断题（共10道小题，共100.0分）1.直流稳压电源只能输出电压。

A.正确B.错误知识点: 判断题学生答案:[B;]得分: [10] 试题分值:10.0提示:2.要求既能够放大电压，又能够放大电流，应选用共射组态的电路。

A.正确B.错误知识点: 判断题学生答案:[A;]得分: [10] 试题分值:10.0提示:3.当输出电压波形出现了底部削平的失真，这种失真是饱和失真。

A.正确B.错误知识点: 判断题学生答案:[A;]得分: [10] 试题分值:10.0提示:4.Q点过高会使放大器产生截止失真。

A.正确B.错误知识点: 判断题学生答案:[B;]得分: [10] 试题分值:10.0提示:5.电路中有几个动态元件就是几阶的动态电路。

A.正确B.错误知识点: 判断题学生答案:[B;]得分: [10] 试题分值:10.0提示:6.时间常数τ越小放电越快；τ越大放电越慢。

A.正确B.错误知识点: 判断题学生答案:[A;]得分: [10] 试题分值:10.0提示:7.实验过程中，改变电路的连接方式时可以不必关闭直流稳压电源的输出开关。

A.正确B.错误知识点: 判断题学生答案:[B;]得分: [10] 试题分值:10.0提示:8.导线的触头部分一般用贵金属制成，插拔导线时注意捏住保护触头的塑料外壳部分，防止损坏导线。

A.正确B.错误知识点: 判断题学生答案:[A;]得分: [10] 试题分值:10.0提示:9.信号发生器的内部结构中不包含放大环节。

A.正确B.错误知识点: 判断题学生答案:[B;]得分: [10] 试题分值:10.0提示:10.万用表可以同时测量电压和电流。

A.正确B.错误知识点: 判断题学生答案:[B;]得分: [10] 试题分值:10.0提示:。

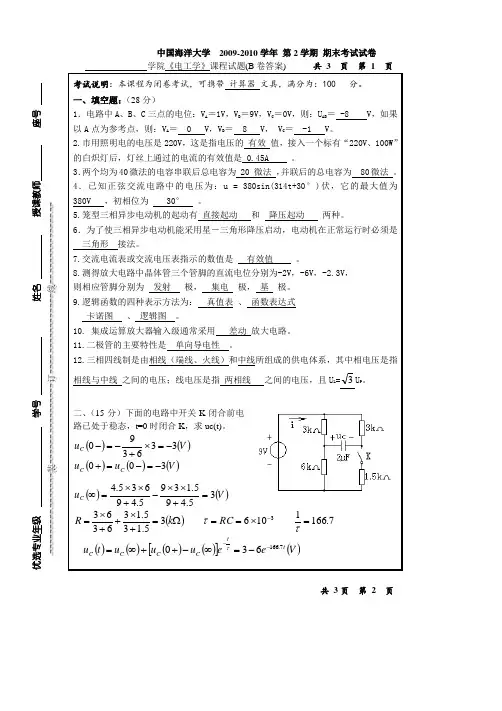

电工电子技术期末考试试卷及答案1、交流电的电流或电压在变化过程中的任一瞬间，都有确定的大小和方向，叫做交流电该时刻的瞬时值，分别用小写字母i、u表示。

2、数字电路中只有0和1两个数码。

3、三相电源的中线一般是接地的，所以中线又称零地线。

三相电源三相绕组的首端引出的三根导线叫做相线。

4、(1011)2 = (11)10.5、电容和电阻都是电路中的基本元件，但它们在电路中所起的作用却是不同的，从能量上看，电容是储能元件，电阻是耗能元件。

6、功率因数是有功功率和视在功率的比值，用于反映功率利用率。

7、正弦交流电的三要素是振幅、频率和初相位。

8、实际电压源总有内阻，因此实际电压源可以用电动势与电阻串联的组合模型来等效。

9、基本门电路有与门、或门和非门。

10、能够实现“有出1，全1出0”逻辑关系的门电路是与非门。

11、能够实现“有1出，全出1”逻辑关系的门电路是或非门。

12、能够实现“相异出1，相同出0”逻辑关系的门电路是异或门。

13、在交流电中，电流、电压随时间按正弦规律变化的，称为正弦交流电。

正弦交流电的三要素是指最大值、角频率、初相位。

14、工频电流的频率f=50Hz。

15、设u=311sin314tV，则此电压的最大值为311V，频率为50Hz，初相位为0.16、在如图所示的电路，已知I1=1A，I2=3A，I5=4.5A，则I3=4A，I4=0.5A，则I6=3.5A。

17、半导体三极管是由发射极、基极、集电极三个电极，发射结、集电结两个PN结构成。

18、三极管按其内部结构分为NPN和PNP两种类型。

19、晶体三极管作共射组态时，其输入特性与二极管类似，但其输出特性较为复杂，可分为放大区、截止区和饱和区。

20、二极管具有单向导电性特性。

二、单项选择题（每小题2分，共10分）1、如图所示电路中，电压表的内阻Rv为20KΩ，则电压表的指示为（B）。

20KΩ20KΩRvV30V-A。

10VB。

15VC。

电工与电子技术试题一、填空题（每空1分）1、若各门电路的输入均为A和B，且A=0，B=1；则与非门的输出为_________，或非门的输出为_________。

2、一个数字信号只有________种取值，分别表示为________ 和________ 。

3、模拟信号是在时间与幅值上________ 的，数字信号在时间与幅值上是________的。

4、根据逻辑功能的不同特点，逻辑电路可分为两大类: ________ 和________。

5、二进制数A=1011010；B=10111，则A-B=＿＿＿＿。

6、组合逻辑电路的输出仅仅只与该时刻的________ 有关，而与________ 无关。

7、将________变成________ 的过程叫整流。

8、在单相桥式整流电路中，如果负载平均电流是20A，则流过每只晶体二极管的电流是______A。

9、单相半波整流电路，已知变压器二次侧电压有效值为22V，负载电阻RL=10Ω，则整流输出电压的平均值是______；流过二极管的平均电流是______；二极管承受的最高反向电压是______。

10、三极管是________控制元件，场效应管是________控制元件。

11、逻辑函数Y=(A+B)(B+C)(C+A)的最简与或表达式为_______。

12、三极管输入特性曲线指三极管集电极与发射极间所加电压V CE一定时，与之间的关系。

13、作放大作用时，场效应管应工作在区。

14、放大电路的静态工作点通常是指__、和_。

15、某三级放大电路中，测得Av1=10,Av2=10,Av3=100,总的放大倍数是_。

16、已知某小功率管的发射极电流IE=1.3mA，电流放大倍数?=49，则其输入电阻rbe=。

17.画放大器的直流通路时应将电容器视为。

18. 放大器外接一负载电阻RL 后，输出电阻ro 将。

19. 加法器，R1= Rf=R2=R3=10K Ω, 输入电压V1=10 mv ，V2=20 mv ，V3=30 mv ，则输出电压为。

《电子学》复习题一、填空题1、晶体三极管正常工作的外部条件是，对NPN 管，各极电位应满足关系，对PNP管应满足。

2、按三极管放大电路的结构，可分、、和三种组态。

3、共集放大电路的特点是：、、。

4、某放大电路的开环增益为100，引入反馈系数为0.1的反馈网络后，其闭环增益为。

5、反馈放大电路的反馈系数是与的比值。

6、在RS、JK、D、T四种触发器中，不具有保持功能的是触发器，不具有计数功能的是和。

7、由四个触发器构成的计数器，它的计数状态最多为。

8、计数器就是对个数进行记录的逻辑部件。

9、基本RS触发器有、和保持原态三种功能。

10、负反馈能使放大器的放大倍数，但放大器的稳定性。

11、n个输入变量可有种不同组合，把每种输入状态下的输出状态列出来，就构成了描述组合逻辑的。

12、直流放大器只能采用耦合方式，因为耦合和耦合不能传输直流信号。

13、制作半导体器件时，使用最多的半导体材料是和，它们都是价元素。

14、振荡器是在无输入信号的条件下能连续不断地产生的电路。

15、小功率直流稳压电源包含：电源变压器、、滤波电路和等部分。

16、对JK触发器，当JK=01时，Qn+1= ，对T触发器，当T=0时，Qn+1= 。

17、NPN型晶体三极管的发射区是型半导体。

18、门电路中，最基本的逻辑门是、和。

19、与非门构成的基本RS 触发器，当0=S 1=R 时，其Q 输出是 。

20、一个放大器的电压增益是120 dB ，相当于放大倍数 。

二、选择题1．将(1101101)2转换为十进制数为( )。

A.109B.61C.105 2052．利用分配律写出C+DE 的等式为( )。

A.(C+D)(C+E)B.CD+CEC.C+D+ED.CDE3．放大器功率放大倍数为100，问功率增益是多少分贝( )。

A.10dBB.20 dBC.30 dBD.40 dB4．工作在放大状态的晶体管，当I B 从30uA 增大到40uA 时，I C 从2.4mA 变成3mA ，则该管的β为( )。

《电路与电子技术基础》期末考试试卷（A ）时间：120分钟 班级学号姓名成绩 【注意事项】1.答题用黑色或兰色钢笔与圆珠笔，作图可以用铅笔；2.除可以携带指定的文具用品（钢笔、圆珠笔、铅笔、橡皮、绘图仪器、无存储功能的计算器）外，其他物品不准带入考场（手机必须关机，参考资料与书包全部放到教室前面）；3.遇有试卷字迹不清、卷面缺损等问题，可以先举手，经监考人员同意后方可提问。

一、单项选择题（本题共40分，每题2分，将你认为正确的选项对应的字母填在括号内）1．测得一放大电路中三极管各极电压如考试题图1所示：该管为（）。

A.PNP 型硅管 B.NPN 型硅管 C.PNP 型锗管 D.NPN 型锗管2．正常工作状态下的稳压二极管，处于伏安特性曲线中的（）。

A.正向特性工作区B.反向击穿区C.正向特性非工作区D.特性曲线所有区域 3．组合逻辑电路的设计是指（）。

A.已知逻辑要求，求解逻辑表达式并画逻辑图的过程B.已知逻辑要求，列真值表的过程C.已知逻辑图，求解逻辑功能的过程4．考试题图2所示电路的u S (t )=2costV ，则电感电流i L (t )的初相等于（）。

A.26.6°B.－26.6° C.63.4°D.－63.4°5．电流并联负反馈对放大器的输入、输出的电阻的影响是（）。

A.减小输入电阻及输出电阻B.减小输入电阻、增大输出电阻C.增大输入电阻、减小输出电阻D.增大输入电阻及输出电阻 6．考试题图3所示电路中的电压U 为（）。

A.5V B.-5V C.10V D.7V7．TTL 与非门中多余的输入端应接电平是（）。

A.低B.地C.高D.悬空8．考试题图4所示电路的节点电压方程为（）。

A.11112111R U I U R R s s +=⎪⎪⎭⎫⎝⎛+ B.1111321111R U I U R R R s s +=⎪⎪⎭⎫⎝⎛++考试题图31考试题图2u s (t _C.111111s s s R U I U R += D.111321111s s I U U R R R +=⎪⎪⎭⎫⎝⎛++ 9．根据所学知识判断下列各式正确的是（）。

命题：韩 教研室主任：韩 第1页一、单项选择题：在下列各题中，有四个备选答案，请将其中唯一正确的答案填入题干的括号中。

(本大题共10小题，总计30分)1、设电路的电压与电流参考方向如图1所示，已知U I <>00,，则电压与电流的实际方向为答( )A.a 点为高电位,电流由a 至bB. a 点为高电位,电流由b 至aC. b 点为高电位,电流由a 至bD. b 点为高电位,电流由b 至a 2、一个理想独立电流源的基本特性是: 答( )A. 其输出电流与端电压无关; 端电压可为任意值, 取决于外电路B. 其输出电流与端电压有关; 端电压不为任何值, 取决于电流源C. 其输出电流与端电压无关; 端电压必定与电流方向一致D. 其输出电流与端电压有关; 端电压未必与电流方向一致 3、如图 2所示，已知节点电压方程⎩⎨⎧=+-=-05)(2352121U U A U U ，则VCCS 的控制系数为（ ）。

A.6S ； B .5S ； C .2S ； D .1S 。

4、图3所示直流电路中，由叠加定理可得电压U 为答()A. U I R =S 1B. U U R R R =+⋅S121C. U U I RR R R =++⋅S S 2121D. U U I RR R R =-+⋅S S 11215、某电路的图G 如图4所示，其中构成G 的树的支路集合是答（ ） A. {2，3，4，6} B. {1，2，5，8}C. {1，2，3，7}D.{2，3，5，6}a bU 图1 图 2图3 R I SS图4命题：韩 教研室主任：韩 第2页6、已知正弦电流i 1=+︒1020cos()ωt A, i 2=--︒10230sin(ωt )A, 则有如下相位关系: 答( )A. i 1超前 i 2 30︒B. i 1超前 i 2 120︒C. i 2超前 i 1 30︒D. i 2超前 i 1 60︒7、RLC 串联电路中，调节频率使电感两端电压最高，则此时电感电压U L 与电源电压U 的关系为：答（ ）A. U QU L <B. U QU L =C. U QU L >D. 不能确定8、图5所示耦合电感，已知M=10-3H ，i (t )=10sin(100t)A, i 2(t )=0,则电压u (t )为 答( )A. cos (100t)VB.－cos (100t)VC. 0.1sin (100t)VD.－0.1sin (100t)V9、图6所示含理想变压器电阻电路中输出电压u 2与激励电流i s 的关系可表示为 答( )A. u Ri 22=sB. u Ri 24=sC. u Ri 225=sD. u Ri 223=-s(10) 某一二端口的()()()[]u t t t t =+++︒+︒16252423050sin sin 3+6sin 5ωωω()()()[]i t t t t =-︒++︒++︒3+102sin(sin sin 4ωωω6042202240) A.。

北京邮电大学数字电路2016期末试卷答案北京邮电大学2015－2016学年第二学期《数字电路与逻辑设计》考试试题（A 卷）考试注意事项一、学生参加考试须带学生证或学院证明，未带者不准进入考场。

学生必须按照监考教师指定座位就坐。

二、书本、参考资料、书包等与考试无关的东西一律放到考场指定位置。

三、学生不得另行携带、使用稿纸，要遵守《北京邮电大学考场规则》，有考场违纪或作弊行为者，按相应规定严肃处理。

四、学生必须将答题内容做在试卷上，草稿纸上一律无效。

地方不够时做在背面，并在前面标明。

考试课程数字电路与逻辑设计考试时间2016/ 5/ 28 8:00---10:00 题号一二三四五六七八九总分满分30 8 10 10 10 6 6 10 10 100 得分阅卷教师一、选择、填空、判断题（30分，每空1分） 1. 和CMOS 相比，ECL 最突出的优势在于D 。

A. 可靠性高 B. 抗干扰能力强 B. 功耗低 D. 速度快2. 三极管的饱和深度主要影响其开关参数中的C 。

A. 延迟时间B. 上升时间C. 存储时间D. 下降时间3. 用或非门组成的基本RS 触发器的所谓“状态不确定”是发生在R 、S 上加入信号D 。

A. R=0, S=0 B. R=0, S=1 C. R=1, S=0 D. R=1, S=14. 具有检测传输错误功能的编码是：C 。

------------------------------------------装-----------------------------------------订--------------------------------------线-------------------------------------------班级：学号：班内序号：姓名：A. 格雷码B. 余3码C. 奇偶校验码5. 运用逻辑代数的反演规则，求函数的反函数：B 。

A. B.C.6. 下列叙述中错误的有：C 。

一．单项选择题1. 图示电路中,电流I＝（ A ）。

A.–3 AB. 2 AC. 3 AD. 5 A2. 图示电路中, 电压U＝（ D ）。

A. 2 VB. 4 VC. 6 VD. 8 V3. 图示电路中, 电流I＝（ A ）。

A. 1 AB. 2 AC. 3 AD. 1/2 A4. 图示电路中, 实际发出功率的元件是（ D )。

A. U S。

B. RC. U S和I SD. I S5. 图示电路中, 电压U＝（ A ）。

A. 8 VB. －8 VC. 16 VD. －16 V6. 图示无源单口网络电路中, ab间等效电阻R ab =（ B ）。

A. R1//R2//R3B. R1//R3C. (R1+R2)//R3D. (R1+R3)//R27. 图示电路中, 电流I＝（ B ）。

A. 5 AB. －5 AC. 1 AD. 2 A8 . 图示一阶电路中,开关在t＝0时闭合，电容初始电压u C（0+）= ( C )。

A. -5 VB. 10 VC. 5 VD. 20 V9. 图示电路中, 电压源单独作用时，电流I＝（ B ）。

A. 0 AB. 1 AC. －1 AD. 1.5 A10. 图示电路中, ab短路线中电流I ab = ( A ）。

A. 1 AB. 2 AC. 3 AD. -1 A11. 图示电路中, 电流I＝（ A ）。

A. –4AB. 4AC. –2AD. –3A12. 图示电路中, 电压U＝（ C ）。

A. 3 VB. -3 VC. -6 V 。

D. 6 V13. 图示电路, ab 间电压U ab = ( D )。

A. 8 V B. 7 VC. 5 VD. 3 V14.极 管 接 在 电 路 中， 若 测 得 a 、b 两 端 电 位 如 图 所 示，则 二 极 管 工 作 状 态 为（ A ）。

A. 导 通B. 截 止C. 击 穿15.如 果 把 一 个 小 功 率 二 极 管 直 接 同 一 个 电 源 电 压 为1.5V 、内 阻 为 零 的 电 池 实 行 正 向 连 接，电 路 如 图 所 示，则 后 果 是 该 管（ D ）。
