课题研究论文：复合材料构件的超声无损检测关键技术应用

浅析新型复合材料的无损检测摘要：本研究对新型复合材料的无损检测进行了浅析，重点探讨了无损检测技术在复合材料领域的应用及其难点。

介绍了新型复合材料的特点及其在工程领域中的广泛应用。

同时分析了传统无损检测技术在复合材料中的局限性和不足之处。

其次，详细介绍了几种常用的新型无损检测技术，包括超声波检测、热红外检测和X射线检测等，并探讨了它们的原理和应用范围。

最后讨论了新型无损检测技术在复合材料中的挑战，如信号处理、缺陷分析和可靠性评估。

提出了改进和发展新型无损检测技术的建议，以满足复合材料领域对无损检测精度和效率的要求。

本文的研究成果对于新型复合材料的无损检测技术的发展以及相关工程应用具有重要的参考价值。

关键词：无损检测；新型复合材料；制备方法；特性与应用；原理与分类一、引言随着科技的不断进步和工业发展的需要，新型复合材料在航空航天、汽车、建筑等领域中得到广泛应用。

与传统材料相比，新型复合材料具有轻质、高强度、耐腐蚀等优点，然而，其无损检测成为制约其应用的重要因素之一。

因此，对新型复合材料的无损检测的研究具有重要的理论和实践意义。

二、新型复合材料概述(一)材料组成及制备方法随着科技的不断进步，新型复合材料在各个领域扮演着越来越重要的角色。

新型复合材料是由不同种类的材料组合而成，以达到更优越的性能和特性。

其制备方法也多种多样，可以根据具体的应用需求进行调整。

纳米复合材料是一种常见的新型复合材料，其制备方法主要包括溶胶凝胶法、沉积法和熔化法等。

通过控制材料的尺寸和结构，可以使纳米复合材料具有独特的物理和化学性质。

与传统材料相比，纳米复合材料具有更高的强度、硬度和韧性，同时还具有良好的耐腐蚀性能。

(二)复合材料的特性与应用复合材料具有优异的物理性能。

由于复合材料由不同的材料组成，可以根据实际需求灵活调节其物理性能。

比如，通过调整复合材料中不同材料的比例和形态，可以使其具有较高的密度、导热性和电导率等特性，满足不同场合的需求。

复合材料超声检测技术概述及应用摘要：随着我国航空航天技术的快速发展，各种复合材料应用越来越广泛。

迄今为止，战斗机使用的复合材料占所用材料总量的30%左右，新一代战斗机将达到40%；直升机和小型飞机复合材料用量将达到70%～80%左右，甚至出现全复合材料飞机。

复合材料及其构件开发与应用的迅速发展，对无损检测技术提出了严峻的挑战。

经过不断的研究、开发和完善，目前超声检测已成为最主要和成熟的复合材料无损检测方法之一。

关键词：复合材料；超声检测技术；应用前言由于复合材料结构多种多样，要求也不尽相同，仅仅利用超声检测方法还难以胜任其质量的检测与评定，实际检测工作中往往需要针对不同检测对象和要求，采用不同的检测技术和方法。

1复合材料制品超声检测方法1.1超声C扫描检测技术超声探头接收到的脉冲回波具有不同的图像显示方式，常见的有A型显示、B型显示和C型显示。

A型显示是基础，其他两种显示方式均由A型显示的数据重建得到。

其中，C型显示是一种在一定深度探测的显示方式，图像上的纵、横坐标分别表示探头在被检体表面上的纵、横坐标，所以C型显示的结果是与扫描平面平行的一幅截面图像，并作为最常用的显示结果提供给最终用户。

超声C扫描是具有C型显示功能的探伤方法，在宏观缺陷检测中，常用频率为0.5～25MHz的探头，采用脉冲反射法进行检测。

1.2超声导波检测技术导波是指由于介质边界的存在而产生的波，在介质尺寸跟声波波长可比的情况下，介质中的波以反射或折射的形式与边界发生作用并多次来回反射，发生纵波与横波间的模态转换，形成复杂的干涉，呈现出了多种传播形式，形成各种类型的导波。

导波本质上还是由纵波、横波等基本类型的超声波以各种方式组成的。

导波的主要特性包括频散现象、多模式和传播距离远。

超声导波检测是一种快速大范围的初步检测方法，一般只能对缺陷定性，而定量是近似的，对可疑部位仍需要采用其他检测方法才能作出最终的评估。

1.3空气耦合超声检测技术传统超声无损检测方法由于需要使用耦合剂，无法适用于某些航空航天用复合材料构件的检测，主要原因是耦合剂会使试样受潮或变污，且有可能渗入损伤处，这会严重影响构件的力学强度和稳定性。

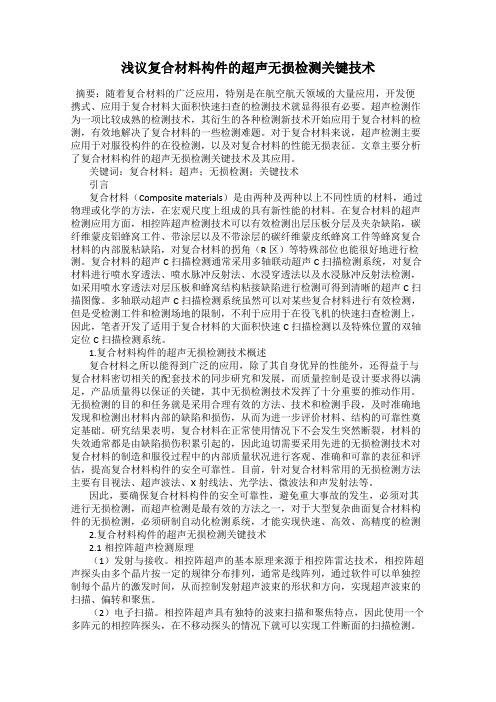

浅议复合材料构件的超声无损检测关键技术摘要：随着复合材料的广泛应用，特别是在航空航天领域的大量应用，开发便携式、应用于复合材料大面积快速扫查的检测技术就显得很有必要。

超声检测作为一项比较成熟的检测技术，其衍生的各种检测新技术开始应用于复合材料的检测，有效地解决了复合材料的一些检测难题。

对于复合材料来说，超声检测主要应用于对服役构件的在役检测，以及对复合材料的性能无损表征。

文章主要分析了复合材料构件的超声无损检测关键技术及其应用。

关键词：复合材料；超声；无损检测；关键技术引言复合材料（Composite materials）是由两种及两种以上不同性质的材料，通过物理或化学的方法，在宏观尺度上组成的具有新性能的材料。

在复合材料的超声检测应用方面，相控阵超声检测技术可以有效检测出层压板分层及夹杂缺陷，碳纤维蒙皮铝蜂窝工件、带涂层以及不带涂层的碳纤维蒙皮纸蜂窝工件等蜂窝复合材料的内部脱粘缺陷，对复合材料的拐角（R区）等特殊部位也能很好地进行检测。

复合材料的超声C扫描检测通常采用多轴联动超声C扫描检测系统，对复合材料进行喷水穿透法、喷水脉冲反射法、水浸穿透法以及水浸脉冲反射法检测，如采用喷水穿透法对层压板和蜂窝结构粘接缺陷进行检测可得到清晰的超声C扫描图像。

多轴联动超声C扫描检测系统虽然可以对某些复合材料进行有效检测，但是受检测工件和检测场地的限制，不利于应用于在役飞机的快速扫查检测上，因此，笔者开发了适用于复合材料的大面积快速C扫描检测以及特殊位置的双轴定位C扫描检测系统。

1.复合材料构件的超声无损检测技术概述复合材料之所以能得到广泛的应用，除了其自身优异的性能外，还得益于与复合材料密切相关的配套技术的同步研究和发展，而质量控制是设计要求得以满足，产品质量得以保证的关键，其中无损检测技术发挥了十分重要的推动作用。

无损检测的目的和任务就是采用合理有效的方法、技术和检测手段，及时准确地发现和检测出材料内部的缺陷和损伤，从而为进一步评价材料、结构的可靠性奠定基础。

超声波无损检测技术在材料科学中的应用研究材料科学是现代工业的基础，也是现代信息化的基石。

为了能够制造出高品质、高性能的材料，科学家们需要对材料进行全面、精细的检测和分析。

目前，超声波无损检测技术被广泛应用于材料的检测和分析中。

本文将从超声波无损检测技术的基本原理、特点以及应用研究等方面展开论述，进一步探讨其在材料科学中的应用价值。

1. 超声波无损检测技术的基本原理和特点超声波无损检测技术是指通过向材料中发送超声波信号来检测物体内部缺陷和材料性质的一种无损检测技术。

其基本原理是通过发送一个高频、高能、短脉冲的超声波信号，在材料中引起声波的传播和反射，利用超声波在硬度、密度、粘度、热传导等材料物理性能不同的区域之间反射、散射和吸收的差异，来获得物体内部的信息，如缺陷的数量、大小和位置以及材料的组成、微观结构和性质等。

超声波无损检测技术具有以下特点：首先，超声波非常安全，不会对人体、环境等造成污染和损伤。

其次，超声波无需破坏检测材料，不需要取样，对材料的原有形态没有影响，并且能够对整个材料进行全面、精细的检测。

此外，超声波无损检测技术不仅能够检测较小的缺陷和材料组成的微观结构，也能够对整个材料进行定量、定性的评估和分析。

2. 超声波无损检测技术的应用研究超声波无损检测技术广泛应用于金属材料、非金属材料、生物材料、土木工程等领域。

以下分别介绍其在这些领域中的应用研究情况。

2.1 金属材料的无损检测金属材料的无损检测是超声波技术应用最广泛的领域之一。

超声波技术可以对金属材料进行不同方向的检测，如水平、垂直、斜向等，可以检测到金属材料中不同类型的缺陷，如焊接缺陷、腐蚀缺陷、疲劳裂纹等。

超声波无损检测技术在金属疲劳材料损伤特性分析及不损伤除尘器检测领域等方面都得到了广泛应用。

2.2 非金属材料的无损检测非金属材料的无损检测需要考虑到材料的种类和特性。

超声波无损检测技术可以用于玻璃、塑料、陶瓷、复合材料、纳米材料等非金属材料的无损检测。

超声波无损检测技术在材料研究中的应用分析随着科技的不断发展，物质的性能和品质要求也越来越高，对于各种材料的缺陷、裂纹、疵点或异常需进行可靠、准确地检测和识别。

传统的无损检测技术如X 射线、射线、磁粉探伤、渗透探伤、超声波探伤、红外热像等，各有其优缺点，其中超声波无损检测技术因具有检测深度大、分辨率高、对复杂材料性能的适应性强、安全无害等优势，因此被广泛应用于工业、航空、机械、化工、汽车、建筑、军工、电力等领域，并成为了实现对材料检测质量控制的一项重要技术。

一、超声波无损检测原理超声波探伤是利用（超声波波长在0.1-10mm之间的）机械波在材料内部进行传播时的反射、折射、干涉等特性来检测材料内部的缺陷、异物等物理性质，实现无损检测的一种技术。

超声波检测的基本原理是：利用超声波在物体内部传递时的散射和反射等现象，从而达到探测物体内部表面缺陷及内部的结构状态。

将超声波辐射入试样中，声波在材料中产生反射、折射、干涉、衍射等现象，从而探测材料内部诸如裂纹、气孔、异物、夹杂、交界面、结构等缺陷以及其他重要的物理性质。

超声波在材料中的传播速度可受材料的质地、形状、温度、密度、弹性系数、衰减、耗能等多种因素的影响，从而实现对材料的不同性能进行检测和测量。

二、超声波无损检测技术的应用1.金属材料：超声波探伤广泛用于金属材料中，如钢铁、有色金属等，可以用于探测表面裂纹、夹杂、空洞、气孔、异物以及材料的软硬度、厚度等性能。

它不仅能够发现初期的小缺陷，还可以评定已知缺陷的大小和深度。

超声波技术还可以用于检测腐蚀和材料损伤。

2.建筑材料：超声波无损检测技术在建筑材料中被应用得越来越广泛，如混凝土、砖石、铸铁、陶瓷等。

超声波技术对于建筑中材料内部的缺陷、质量、密度等方面的检测是非常有效的。

3.复合材料：超声波无损检测技术对于复合材料的检测也相对成熟，复合材料是由多种不同材质组成的，因此，其制造过程难度大，易产生不同级别的缺陷，而超声波无损检测技术可以准确地检测到这些缺陷，并且对于各种材质的复合材料都可以适用，具有非常大的优势。

复合材料超声波检测技术的研究及其应用近年来，由于复合材料在航空、航天、汽车等领域的广泛应用，对这种材料的质量检测也变得越来越重要。

而超声波检测技术由于其非破坏性、高精度、高效率等优点，正逐渐成为复合材料质量检测的主流技术之一。

本文旨在探讨复合材料超声波检测技术的研究及其在实际应用中的表现。

一、超声波检测原理超声波是指频率高于人类耳朵能够感知到的20kHz的一种声波。

在超声波检测中，探头会向被测物体发送超声波，被测物体会反射回一部分超声波。

根据反射波信号的强度和传播速度的差异，可以得知被测物体内部的结构和缺陷情况。

二、复合材料超声波检测技术的方法根据超声波检测的原理，可以分为以下常用方法：1、传统超声波检测法传统的超声波检测法采用单频段或者低频段超声波进行检测。

它主要是通过监测声波在被测物体中传播的时间和幅度变化，来判断被测物体的结构和缺陷情况。

该方法检测速度快，但是仅能发现表面的缺陷，对于内部的缺陷检测能力较差。

2、多频段超声波检测法多频段超声波检测法能够检测复合材料内部的缺陷。

该方法通过同时采用低频段和高频段的超声波对缺陷进行检测，可以得到更加精确的缺陷位置和大小信息。

同时，它还能够检测复合材料内部的孔洞和小裂纹等微小缺陷。

3、全波束超声波检测法全波束超声波检测法是一种高级的超声波检测方法。

它能够利用高分辨率的检测探头，通过数学计算和图像处理，从而获得复合材料内部的二维或三维图像信息。

该方法能够发现复合材料中的各种类型的缺陷，对于对材料质量进行全面评估非常有用。

三、复合材料超声波检测技术在实际应用中的表现复合材料超声波检测技术在航空、航天、汽车、船舶等领域的应用十分广泛。

以下分别就不同领域的应用情况进行介绍：1、航空领域航空领域对材料的高强度、高韧性和轻质化要求非常高。

而超声波检测技术能够非破坏性地对各种复合材料进行检测，发现其中的各种类型的缺陷，确保飞行安全。

例如，在飞机制造中，超声波检测技术可以用来确定飞机机身中的铆钉是否完整，以及蒸汽舵和方向舵的紧固情况等。

超声波检测技术在复合材料修理中的应用摘要：复合材料以较好的比刚度、比强度、抗疲劳性能、材料可设计性等优点，越来越广泛地应用到飞机构件中。

复合材料因其组份的多样性，结构的复杂性，以及制造过程中工艺的不稳定性，决定了不论是在结构设计制造阶段，还是在材料的工艺研究阶段和服役使用阶段，极易产生缺陷或者损伤。

因此，对于复合材料检测成为一项非常重要的任务。

对于复合材料的无损检测技术较多，但是随着科学技术的发展，至今没有一种能够有效地用于结构复杂组分多变、缺陷种类繁多的复合材料检测技术。

复合材料内部存在脱粘、空洞、微裂纹等缺陷，声学检测是一种行之有效的方法。

大量的文献也表明，超声检测技术尤，其是超声C扫描检测技术能有效地检测出复合材料中的分层、裂纹、缩孔等大部分危害性缺陷，是目前用于复合材料无损检测的最有效、最广泛的检测技术之一。

本论文对超声检测技术在复合材料使用过程中的应用进行评述。

关键词：超声波检测技术；复合材料；修理一．复合材料的应用和缺陷复合材料以其较好的比强度、比刚度、材料可设计性、抗疲劳性能等优点，越来越广泛地应用到航空航天构件中。

飞机和航天飞行器是典型的对重量敏感的结构件，采用复合材料可以有效地降低飞机构件的重量，如美国的F15/16飞机复合材料用量在2-3.4%(结构重量比)；俄罗斯的Su-37飞机中复合材料的用量也达到21%以上，先进的第5代战斗机复合材料的比重则占飞机重量的30%。

复合材料因其组份的多样性，结构的复杂性，以及制造过程中工艺的不稳定性，决定了不论是在结构设计制造阶段，还是在材料的工艺研究阶段和服役使用阶段，极易产生缺陷或者损伤。

先进复合材料中的微观破坏和内部缺陷，用常规的机械与物理方法一般不能满足检验精度要求，也不能采用破坏性实验方法进行检测，必须对其进行无损探伤检测（NDT），就是利用声、光、磁和电等特性，在不损害或不影响被检对象使用性能的前提下，检测被检对象中是否存在缺陷或不均匀性，给出缺陷的大小、位置、性质和数量等信息，进而判定被检对象所处技。

超声波无损检测技术在材料测试中的应用第一章：引言材料的质量管理一直是生产制造领域中的关键问题。

而在材料测试中，超声波无损检测技术已经成为了一个非常成熟的工具。

其通过探测材料的物理性质来判断其断裂、裂纹等内部缺陷的情况，是现代工业非常受欢迎的测量方法。

第二章：超声波无损检测技术超声波无损检测技术是将超声波传入被检测物体中，并通过接收从被检测物体中反射回来的超声波信号来获取物体内部信息的一种测量方法。

超声波无损检测技术的工作原理基于材料内部的改变，如声速、密度和弹性模量等，从而识别可能引起内部缺陷的部分。

一般而言，声波的传播速度与密度和弹性模量有关。

而损伤的位置和大小的依据则是通过声波反向散射的峰值大小来判断。

超声波无损检测技术被广泛地应用于检测材料内部缺陷，如裂纹、凸起等等。

第三章：材料测试中的应用场景超声波无损检测技术的应用场景非常广泛，如何避免可能出现的缺陷，提升材料质量就是最重要的应用之一。

主要应用领域包括：1、工业领域：工业制品的质量检测是超声波无损检测技术最重要的应用场景之一，工业制品的质量问题对产品的性能与寿命均有重大影响。

常见超声波无损检测的应用场景包括管道、压力容器、锅炉等。

液压元件等材料产品也常用于测量其内部的缺陷，可以保证其质量。

2、航空航天领域：在航空航天的制造领域中，超声波无损检测技术是必不可少的，例如飞机上的涡轮叶片和飞机发动机的叶轮，必须保证材料的品质，并且检测其内部的缺陷情况。

超声波无损检测技术在这种情况下可以发挥一个关键作用，能够在不破坏材料的情况下，确保制造组件的完整性和健康状态。

3、医疗领域：在医疗领域中，超声波无损检测技术主要用于进行检测和诊断多种疾病，包括心血管疾病、癌症和糖尿病等。

这种检测方法可以帮助医生确定疾病进展，如肿瘤的生长速度。

使用超声波无损检测技术可以准确地检测疾病病人的内部情况，并保证治疗变得更加有针对性。

第四章：技术研究超声波无损检测技术现在也在不断地得到进一步开发和研究。

激光超声技术在先进复合材料无损检测中的应用研究孙广开;周正干;陈曦【摘要】In order to realize the noncontact and high precision testing of aerospace composites, the application research for the testing of composite materials with laser ultrasonic technology is carried out. Various kinds of composite materials with simulated defects are prepared as specimen, including the carbon fiber reinforced composites and ceramic matrix composites. An all optical laser ultrasonic testing system with laser generation and detection is self-developed and the corresponding experiments are conducted based on the system. The nondestructive testing of the composite specimens with simulated defects are realized, including the detection of delamination in carbon fiber reinforced composites, the detection of drilling-induced delamination in carbon fiber reinforced composites, and the detection of internal delamination in C/SiC composites. The results prove that the laser ultrasonic testing technology is applicable for the testing of internal delamination with a diameter larger than 2 mm in carbon fiber reinforced composites, the pony-size drilling-induced delamination can be detected, and the internal delamination with a diameter larger than 5 mm in ceramic matrix composites can be characterized. It has a wide range of applications in aerospace industry.%为实现航空航天先进复合材料的非接触、高精度检测，研究激光超声技术在复合材料无损检测中的应用。

超声波无损检测在工程结构中的应用与研究超声波无损检测是一种非常有效的质量控制和评估技术，已经在工程结构中得到了广泛应用和研究。

这种技术不仅可以检查结构的内部缺陷和裂纹，还可以定位和评估材料的物理和力学性能。

本文将介绍超声波无损检测在工程结构中的应用和研究进展。

超声波无损检测的原理是利用超声波在物体中传播时的特征，来检测物体内部存在的缺陷或异常情况。

这种技术可以检测各种材料，包括金属、陶瓷、塑料、混凝土等，适用于各种不同的工程结构。

应用方面，超声波无损检测在航空航天、汽车、电力、石油和天然气等领域得到了广泛的应用。

在航空航天中，超声波无损检测可以用于飞机发动机、轮胎、机翼和航空电子设备的检测，来发现那些不可见的裂缝、材料疲劳或者其它的缺陷。

在汽车行业中，超声波无损检测可以用于车身、发动机、轮胎、制动系统等部分的检测，以避免潜在的安全风险。

在电力行业中，超声波无损检测可以用于发电机、变压器、线路、电缆等设备的检测，以保障电力供应的安全稳定。

在石油和天然气产业中，超声波无损检测可以用于管道、储罐、阀门等设备的检测，以保障环境和设备的安全运营。

另一方面，在工程结构的研究中，超声波无损检测可以用于评估材料的物理和力学性能，以便进行材料选择和工程设计。

比如，对于混凝土结构，超声波无损检测可以用于测量混凝土的密度、硬度、弹性模量等物理参数，并用于评估混凝土的抗压性能、承载能力等力学性能。

这种技术可以帮助工程师掌握材料的特性，以便进行更准确、经济和可行的设计。

在超声波无损检测技术的进一步研究中，科学家和工程师正在寻求更加精确、高效和可靠的方法和工具来开展检测工作。

这种研究普遍致力于开发新的传感器、分析方法、数据处理技术等，以提高检测的效率和精度。

另外，也在探索将超声波无损检测技术与其他技术或者算法结合起来，比如，与机器学习、图像处理等技术合作，以进一步提高数据质量和可靠性，为下一步的工程实践和科研做准备。

总之，超声波无损检测技术在工程结构中的应用和研究前景非常广阔。
