Creo ProE挂上标准件库的方法一、启动目录”设置（proe每次启动时，选择此处的配置文件，从此路径启动）桌面"Cero" “Proe”图标右键“属性”——“起始位置（S）”起如位置：即为启动目录注：路径自行建立文件夹，便于保存proe配置文件config.win、config.pro等，也可为默认位置，但需将自定义的config.win、config.pro等保存“起始位置”。
如“制定屏幕”等，如config.win、config.pro 不保存在“起始位置”时，启动时proe为初始默认状态。
“启动目录”，自己设置其位置。
二、“config”配置文件的设置ProE配置文件：“工具”——“选项”——“选项”键入“sketcher_palette_path”，“值”为解压“sketcher.rar”后的文件夹位置——保存config.pro文件至“起始位置”。
Creo配置文件：“文件”——“选项”——“配置编辑器”proecreo关键：更改配置选项：pro_library_dir E:\ProLibs\pro_catalog_dir E:\ProLibs\1、上面pro_library_dir 、pro_catalog_dir 为“名称”，E:\ProLibs\为值；2、E:\ProLibs\：即为标准件解压后，在你的电脑位置的目录。
3、上面更改了，这下，需要保存配置文件配置文件一定要保存在“启动目录”中，这样Creo Proe很次启动时，就会加载配置文件。
加载成功，你会发现在Creo Proe左边的公用文件夹上多了一个“All_LIBRARIES库文件总目录“，则加载成功。

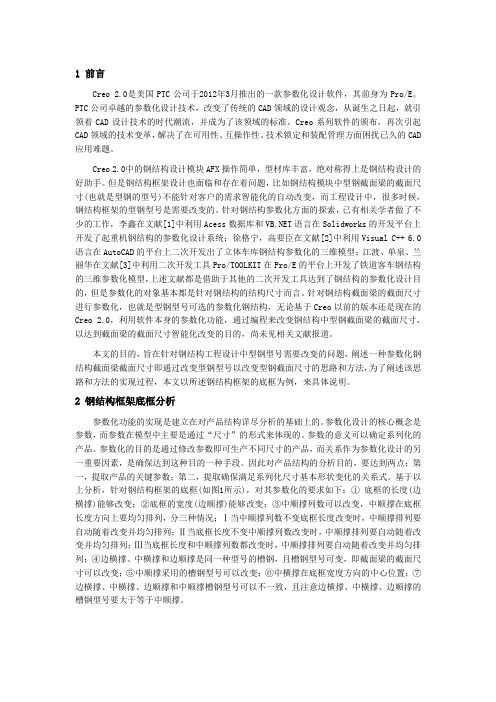

1 前言Creo 2.0是美国PTC公司于2012年3月推出的一款参数化设计软件，其前身为Pro/E。
PTC公司卓越的参数化设计技术，改变了传统的CAD领域的设计观念，从诞生之日起，就引领着CAD设计技术的时代潮流，并成为了该领域的标准。
Creo系列软件的颁布，再次引起CAD领域的技术变革，解决了在可用性、互操作性、技术锁定和装配管理方面困扰已久的CAD 应用难题。
Creo 2.0中的钢结构设计模块AFX操作简单，型材库丰富，绝对称得上是钢结构设计的好助手。
但是钢结构框架设计也面临和存在着问题，比如钢结构模块中型钢截面梁的截面尺寸(也就是型钢的型号)不能针对客户的需求智能化的自动改变，而工程设计中，很多时候，钢结构框架的型钢型号是需要改变的。
针对钢结构参数化方面的探索，已有相关学者做了不少的工作，李鑫在文献[1]中利用Acess数据库和语言在Solidworks的开发平台上开发了起重机钢结构的参数化设计系统；徐格宁，高要臣在文献[2]中利用Visual C++ 6.0语言在AutoCAD的平台上二次开发出了立体车库钢结构参数化的三维模型；江渡、单泉、兰丽华在文献[3]中利用二次开发工具Pro/TOOLKIT在Pro/E的平台上开发了铁道客车钢结构的三维参数化模型，上述文献都是借助于其他的二次开发工具达到了钢结构的参数化设计目的，但是参数化的对象基本都是针对钢结构的结构尺寸而言。
针对钢结构截面梁的截面尺寸进行参数化，也就是型钢型号可选的参数化钢结构，无论基于Creo以前的版本还是现在的Creo 2.0，利用软件本身的参数化功能，通过编程来改变钢结构中型钢截面梁的截面尺寸，以达到截面梁的截面尺寸智能化改变的目的，尚未见相关文献报道。
本文的目的，旨在针对钢结构工程设计中型钢型号需要改变的问题，阐述一种参数化钢结构截面梁截面尺寸即通过改变型钢型号以改变型钢截面尺寸的思路和方法，为了阐述该思路和方法的实现过程，本文以所述钢结构框架的底框为例，来具体说明。
EFX5.0钢结构设计安装图文教程
作者：chenlin 发布时间：2012-02-04 浏览：6228
相关链接：
EFX5.0钢结构设计软件下载
keyshot渲染软件挂在proe4.0上的安装方法
EMX7.0软件安装方法
pdx 5.0安装方法
EFX5.0详细安装步骤：
一、安装EFX5.0软件
1、在本网站下载EFX5.0安装程序包，并解压，打开解压后的文件，如下图所示：
2、双击安装程序，进行软件安装，如下所示：
3、选择安装选项进行安装，如下所示:
4、指定安装目录，点选下一步，继续安装，如下：
5、
6、安装进行中，完成安装后点击退出按钮，退出安装窗口，如下：
二、将安装好的EFX5.0挂在proe软件上
1、打开efx5.0软件的安装目录下的text文件，找到config_wf4.pro文件，并双击打开，复制里面的内容，如下：
2、打开proe的启动目录
查看proe启动目录的方法：
在桌面上找到proe的快捷方式图标，单击鼠标右键，选择属性，起始位置栏中的“D:\ptc\work ”,即是proe的启动目录，（每个用户的启动目录可能互不相同，请根据自己的启动目录来查找）
找到启动目录下的config.pro，并双击打开，
三、汉化efx5.0软件
1、软件安装包中找到efx5.0的汉化文件并打开，如下：
2、打开汉化文件后，复制红色线框中的四个文件，如下：
3、将复制的四个文件夹粘贴到efx5.0的安装目录下的text文件夹中，进行汉化，如下：
4、汉化完成，运行proe软件，在组件或是工程图模块下，查看安装好的efx5.0钢结构设计软件，如下：
用EFX5.0进行钢结构设计的实例，如下：。
proe4.0挂EMX5.0(M10)的方法.txt第一步：安装EMX5.0第二步：把emx50_wf4.dll和shc50_wf4.dll放在EMX安装目录下的i486_nt文件夹里,把protk_wf4.dat放在安装目录下的TEXT文件夹里，打开并修改如下：exec_file EMX5.0安装目录\i486_nt\emx50_wf4.dlltext_dir EMX5.0安装目录\emx5.0\text保存关闭。
第三步：用记事本格式打开EMX5.0安装目录下的TEXT文件夹下面config.pro，把PROTKDAT e:\ProgramFiles\emx\text\protk.dat，改成PROTKDAT e:\Program Files\emx\text\protk_wf4.dat保存关闭。
第四步：用记事本格式打开EMX5.0安装目录下的TEXT文件夹下面config.pro，复制里面所有内容。
用记事本格式打开PROE安装目录下TEXT文件下的config.pro,把刚才复制的内容加到刚打开的config表内容后面，保存关闭。
第五步：用记事本格式打开EMX5.0安装目录下的TEXT文件夹下面config.win，复制里面所有内容。
用记事本格式打开PROE安装目录下TEXT文件下的config.win,把刚才复制的内容加到刚打开的config表内容后面，保存关闭。
如果不可行，直接将config.win复制过去覆盖原来的，不过覆盖之前把里面的内容保存下来先。
第六步：把EMX5.0安装目录下的TEXT文件夹下面的经过修改的protk_wf4.dat复制到PROE安装目录下TEXT文件下第七步：启动PROE，查看结果第 1 页。
PRO/E4.0挂中文版EMX4.1和EMX5.0的方法看到坛子里有坛友求助proe4.0挂EMX的问题(网址在/viewthread.php?tid=31447&highlight=proe%B9%D2EMX和/viewthread.php?tid=65394)，本人把自己成功挂上的方法说明下，希望对还没成功挂上的坛友能有所帮助。
PRO/E4.0挂中文版EMX4.1的方法1、首先建一个环境变量：我的电脑属性里面的高级—环境变量—新建，lang=chs(若在安装proe时已建立，则跳过此步)2、安装文件，安装语言选择中文 ,目录要英文的，路径简单点 ,比如：D:\PTC\EMX4.13、到安装目录里的 test 文件夹下找到 protk.dat ，用记事本打开，看下路径是否对比如： exec_file D:\PTC\EMX4.1/$PRO_MACHINE_TYPE/emx41.dlltext_dir D:\PTC\EMX4.1然后在 end 上面增加一句 unicode_encoding false 这一步最重要（可以解決proe4.0挂上EMX启动时提示日期先后而导致启动失败的问题，见附图）4、也是在test文件夹下用记事本打开 config.pro 看下里面最后一行的路径是否和你自己的安装路径一样，否则改掉。
比如 PROTKDAT D:\PTC\EMX4.1/text/protk.dat5、最后把安装目录里的test文件夹下的config.pro和config.win复制到你proe4.0的安装目录里的 test 文件夹里就可以了；这一步也很重要（可以解决 proe4.0挂上EMX后有菜单栏但无图标工具的问题）比如：D:\PTC\proewildfire 4.0\text 具体看自己的安装路径6、打开proe4.0 你就看到了EMX4.1 了，菜单栏和工具栏图标一应俱全。
PROE4.0挂EMX5.0 的方法1、确保下载的EMX5.0安装文件放在全英文的目录内2、按照正常安装，此时需要注意一下，安装时在language（语言）选项下将简体中文选上就可以了3、用记事本打开EMX5.0\TEXT文件夹里的protk.dat文件，确认一下下面2个路径是否正确，不正确就修改exec_file d:\ptc\emx5.0\i486_nt\emx50.dlltext_dir d:\ptc\emx5.0然后在 end 上面增加一句 unicode_encoding false 这一步最重要（可以解決proe4.0挂上EMX启动时提示日期先后而导致启动失败的问题，见附图）。
