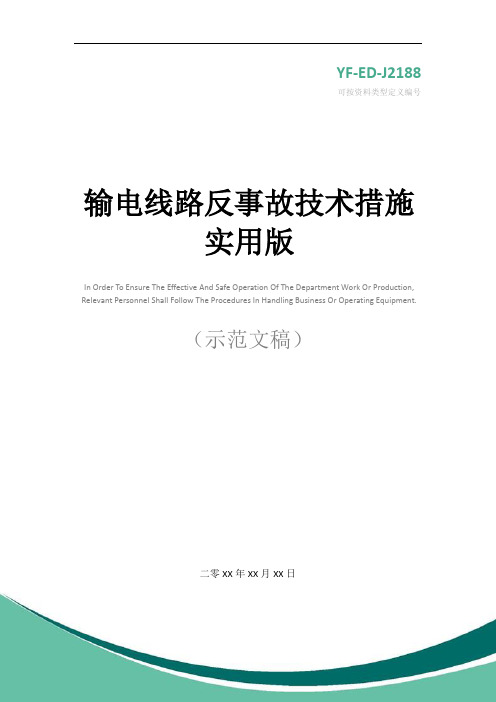

YF-ED-J2188可按资料类型定义编号输电线路反事故技术措施实用版In Order To Ensure The Effective And Safe Operation Of The Department Work Or Production, Relevant Personnel Shall Follow The Procedures In Handling Business Or Operating Equipment.（示范文稿）二零XX年XX月XX日输电线路反事故技术措施实用版提示：该解决方案文档适合使用于从目的、要求、方式、方法、进度等都部署具体、周密，并有很强可操作性的计划，在进行中紧扣进度，实现最大程度完成与接近最初目标。
下载后可以对文件进行定制修改，请根据实际需要调整使用。
措施实施细则国家电力公司颁布的《关于防止电力生产重大事故的二十五项重点要求》修订版（简称《二十五项反措》），总结了我国近年来电力系统发生的各种重大事故的经验和教训，具有很强的针对性、可操作性。
为了更好地贯彻落实《二十五项反措》，确保我局输电线路安全可靠运行，结合我局输电线路近几年来运行的实际情况，同时依据《架空送电线路运行规程》以及其他相关规定，我们制定了武陟县电业局《输电线路反事故技术措施实施细则》，具体内容如下：第一章防止倒杆塔和断线事故1.1加强设计、基建及运行单位的沟通，充分听取运行单位的意见。
条件许可时，运行单位应从设计阶段介入工程。
设计时要重视已取得的运行经验，并充分考虑特殊地形、气象条件的影响（尽量避开可能引起导线、地线严重覆冰或导线舞动的特殊地区），合理选取杆（塔）型、杆塔强度，对易覆冰、风口、高差大的地段，宜缩短耐张段长度，同时杆塔设计应留有裕度。
另外，且设计中应充分考虑防止导（地）线断线的措施，对导（地）线、拉线金具要有明确要求。
1.2 新建线路的设计，线路应尽可能避开矿场采空区等可能引起杆塔倾斜、沉陷的地区。
( 安全技术 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改输电线路反事故技术措施(最新版)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes输电线路反事故技术措施(最新版)措施实施细则国家电力公司颁布的《关于防止电力生产重大事故的二十五项重点要求》修订版（简称《二十五项反措》），总结了我国近年来电力系统发生的各种重大事故的经验和教训，具有很强的针对性、可操作性。
为了更好地贯彻落实《二十五项反措》，确保我局输电线路安全可靠运行，结合我局输电线路近几年来运行的实际情况，同时依据《架空送电线路运行规程》以及其他相关规定，我们制定了武陟县电业局《输电线路反事故技术措施实施细则》，具体内容如下：第一章防止倒杆塔和断线事故1.1加强设计、基建及运行单位的沟通，充分听取运行单位的意见。
条件许可时，运行单位应从设计阶段介入工程。
设计时要重视已取得的运行经验，并充分考虑特殊地形、气象条件的影响（尽量避开可能引起导线、地线严重覆冰或导线舞动的特殊地区），合理选取杆（塔）型、杆塔强度，对易覆冰、风口、高差大的地段，宜缩短耐张段长度，同时杆塔设计应留有裕度。
另外，且设计中应充分考虑防止导（地）线断线的措施，对导（地）线、拉线金具要有明确要求。
1.2新建线路的设计，线路应尽可能避开矿场采空区等可能引起杆塔倾斜、沉陷的地区。
在重要跨越处，如跨越防汛专用通讯线、铁路、高速公路、一级公路、通航河流以及人口密集地区，应采用自立式铁塔，并加强杆塔强度。
1.3在新建输电线路的重要跨越处，绝缘子串应采用独立挂点的双联绝缘子串结构，已运行的输电线路在重要跨越处，应及时改造为双联形式。

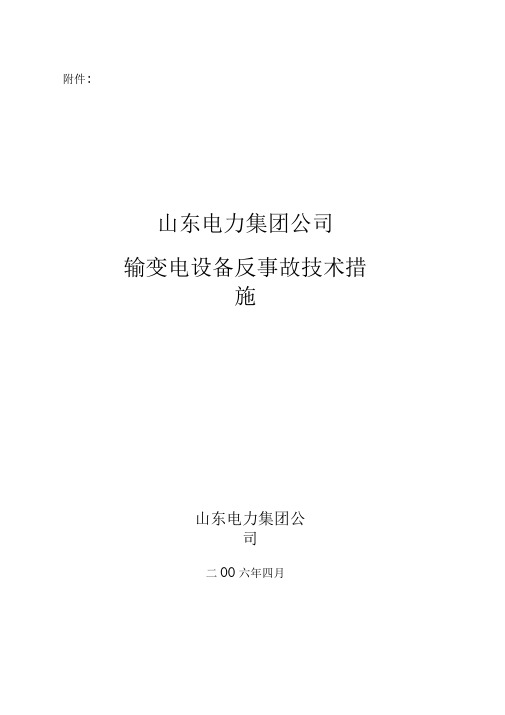

附件:山东电力集团公司输变电设备反事故技术措施山东电力集团公司二OO六年四月目录1防止变电站全停事故 12防止输电线路事故 53防止输变电设备污闪事故104防止电缆事故 145防止支柱绝缘子断裂事故156防止变压器类设备事故167防止互感器设备事故 198防止开关类设备事故 209防止接地网和过电压事故2610防止直流系统事故 3011预防电容器装置事故 321 防止变电站全停事故实施重点：变电站直流系统的设计应符合批反措要求。
并加强对变电站直流系统的运行维护。
变电站的保护设备的配置应符合反措要求，重要的线路和设备必须坚持设立两套互相独立主保护的原则。
运行人员要严格招待电网运行的有关规程、规定，严格执行“两票三制”，操作中不跳项、不漏项，严防发生误操作事故。
加强对变电站一次设备的检查，重点包括母线支撑绝缘子、对套管及其引线接头、隔离开关触头、引线接头的温度监测。
防止电气误操作事故的发生，必须从规范人的行为、保证设备特别是防误闭锁装置的可靠运行入手。
防止电气误操作事故发生的重点，一是检修和运行人员严格执行“两票三制”管理制度并认真使用标准票，二是防误闭锁装置要完善可靠。
为了防止枢纽变电站全停事故的发生，严格执行有关的规程、规定，并提出以下重点要求：1.1完善变电所的一、二次设备1.1.1进入枢纽变电站的输电通道应至少有三通道以上；站内部分母线或有一输电通道检修时，发生N-1、N-2 故障时不会出现变电站全停的情况。
1.1.2枢纽变电站宜采用双母分段结线方式或3/2 结线方式。
根据电网结构的变化，应满足变电站设备的短路容量。
每年按系统最大运行方式重新核算变电站母线短路容量，不满足要求的开关设备要及时更换，未更换前要采取措施。
1.1.3对影响系统安全稳定运行的220kV 及以上变电所，设计时应充分考虑接线方式、同期装置、消弧线圈、无功补偿等与运行方式的结合、避免投运后再行完善。
必须根据电网需求，装设低频低压减载和过流联切等安全自动装置。
架空输电线路“三跨”反事故措施1 总则‚三跨‛是指跨越高速铁路、高速公路和重要输电通道的架空输电线路区段。
本措施是对公司《架空输电线路‚三跨‛重大反事故措施（试行）》（国家电网运检〔2016〕413号）（以下简称‚原‘三跨’反措‛）的补充和完善，除执行国家法律法规、行业标准、企业标准相关文件，《十八项电网重大反事故措施（修订版）》（国家电网设备〔2018〕979号）（以下简称‚2018版十八项反措‛）外，还应执行本措施。
1.1 目的为防止‚三跨‛发生倒塔、断线、掉串等事故，导致较大的公共安全和电网安全事件，有效指导‚三跨‛设计、建设和运维检修，特制订本反事故措施。
1.2 适用范围本措施适用于110（66）千伏及以上新建（改、扩建）和在运‚三跨‛，跨越电气化铁路、重要线路的架空输电线路区段可参照执行。
2 防止倒塔事故2.1线路路径选择时，宜减少‚三跨‛数量，且不宜连续跨越；跨越重要输电通道时，不宜在一档中跨越3条及以上输电线路，且不宜在杆塔顶部跨越。
2.2 新建‚三跨‛与高铁交叉角不宜小于45°，困难情况下不应小于30°，且不应在铁路车站出站信号机以内跨越；与高速公路交叉角一般不应小于45°；与重要输电通道交叉角不宜小于30°。
线路改造路径受限时，可按原路径设计。
2.3 新建‚三跨‛应采用独立耐张段跨越，杆塔结构重要性系数应不低于1.1，杆塔除防盗措施外，还应采用全塔防松措施；当跨越重要输电通道时，跨越线路设计标准应不低于被跨越线路。
在运线路跨越高铁时，跨越段应为独立耐张段，且杆塔应满足结构重要性系数不低于1.1的要求，不满足时应进行改造。
2.4 新建‚三跨‛应尽量避免出现大档距和大高差的情况，跨越塔两侧档距之比不宜超过2：1。
2.5对15mm及以上冰区的特高压‚三跨‛，导线最大设计验算覆冰厚度应比同区域常规线路增加10mm，地线设计验算覆冰厚度增加15mm；对覆冰区其它电压等级‚三跨‛，导线最大设计验算覆冰厚度应比同区域常规线路增加10mm，地线设计验算覆冰厚度增加15mm；对历史上曾出现过超设计覆冰的地区，还应按稀有覆冰条件进行验算。
架空输电线路“三跨”重大反事故措施（试行）国家电网公司二〇一六年三月目录1 总则 ........................... 错误!未定义书签。
目的........................... 错误!未定义书签。
适用范围....................... 错误!未定义书签。
2防止倒塔事故.................... 错误!未定义书签。
4 防止绝缘子和金具断裂事故 ....... 错误!未定义书签。
5 防覆冰舞动事故 ................. 错误!未定义书签。
6 防止外力破坏事故 ............... 错误!未定义书签。
7 其它 ........................... 错误!未定义书签。
1 总则“三跨”是指跨越高速铁路、高速公路和重要输电通道的架空输电线路区段。
本措施是对《国家电网公司十八项电网重大反事故措施（修订版）》（国家电网生〔2012〕352号）（以下简称“十八项反措”）的补充和深化，“三跨”除满足国家法律法规、行业标准、企业标准相关文件及十八项反措外还应执行本措施。
目的为防止“三跨”发生倒塔、断线、掉串等事故，防止发生因“三跨”导致较大的公共安全和电网安全事件，指导“三跨”设计、建设和运检管理，编制本反事故措施。
适用范围本措施适用于110（66）kV及以上新建、改建及在运的架空输电线路“三跨”区段，跨越电气化铁路、重要线路可参照执行。
2防止倒塔事故线路路径选择时，应尽量减少“三跨”数量，不宜连续跨越，且不宜在一档中跨越3回及以上线路；跨越重要输电通道时不宜在杆塔顶部跨越。
“三跨”应采用独立耐张段，杆塔均采用全塔防松、防盗。
“三跨”设计时应充分考虑沿线已有线路的运行经验，杆塔结构重要性系数应不低于，且跨越线路设计条件应不低于被跨越线路。
“三跨”应尽量避免出现大档距和大高差的情况，跨越塔两侧档距之比不宜超过2：1。
架空输电线路“三跨”反事故措施1 总则‚三跨‛是指跨越高速铁路、高速公路和重要输电通道的架空输电线路区段。
本措施是对公司《架空输电线路‚三跨‛重大反事故措施（试行）》（国家电网运检〔2016〕413号）（以下简称‚原‘三跨’反措‛）的补充和完善，除执行国家法律法规、行业标准、企业标准相关文件，《十八项电网重大反事故措施（修订版）》（国家电网设备〔2018〕979号）（以下简称‚2018版十八项反措‛）外，还应执行本措施。
1.1 目的为防止‚三跨‛发生倒塔、断线、掉串等事故，导致较大的公共安全和电网安全事件，有效指导‚三跨‛设计、建设和运维检修，特制订本反事故措施。
1.2 适用范围本措施适用于110（66）千伏及以上新建（改、扩建）和在运‚三跨‛，跨越电气化铁路、重要线路的架空输电线路区段可参照执行。
2 防止倒塔事故2.1线路路径选择时，宜减少‚三跨‛数量，且不宜连续跨越；跨越重要输电通道时，不宜在一档中跨越3条及以上输电线路，且不宜在杆塔顶部跨越。
2.2 新建‚三跨‛与高铁交叉角不宜小于45°，困难情况下不应小于30°，且不应在铁路车站出站信号机以内跨越；与高速公路交叉角一般不应小于45°；与重要输电通道交叉角不宜小于30°。
线路改造路径受限时，可按原路径设计。
2.3 新建‚三跨‛应采用独立耐张段跨越，杆塔结构重要性系数应不低于1.1，杆塔除防盗措施外，还应采用全塔防松措施；当跨越重要输电通道时，跨越线路设计标准应不低于被跨越线路。
在运线路跨越高铁时，跨越段应为独立耐张段，且杆塔应满足结构重要性系数不低于1.1的要求，不满足时应进行改造。
2.4 新建‚三跨‛应尽量避免出现大档距和大高差的情况，跨越塔两侧档距之比不宜超过2：1。
2.5对15mm及以上冰区的特高压‚三跨‛，导线最大设计验算覆冰厚度应比同区域常规线路增加10mm，地线设计验算覆冰厚度增加15mm；对覆冰区其它电压等级‚三跨‛，导线最大设计验算覆冰厚度应比同区域常规线路增加10mm，地线设计验算覆冰厚度增加15mm；对历史上曾出现过超设计覆冰的地区，还应按稀有覆冰条件进行验算。
