高二物理第一学期选修1-1期中测试试卷

（精心整理，诚意制作）高二物理第一学期期中考试试题一、单项选择题（共12小题，每小题4分）1.关于场强和电势，下列说法中正确的是A.由公式E=F ／q 可知，E 与F 成正比，与q 成反比B.由U=Ed 可知，匀强电场中E 恒定，任意两点间的电势差与这两点间的距离成正比C.场强为零的地方，电势一定为零D.无论是正电荷还是负电荷，当它在电场中移动时，若电场力作正功，它一定从电势能大的地方移动到电势能小的地方3．如图，A 、B 是一条电场线上的两点，若在某点释放一初速为零的电子，电子仅受电场力作用，并沿电场线从A 运动到B ，其速度随时间变化的规律如图所示．则：A ．电场力F A ＜FB B ．电场强度E A = E BC ．电势 U A >U BD ．电势能E A ＜E B4.一个T 型电路如图所示，电路中的电110R =Ω, 23120,40R R =Ω=Ω.另有一测试电源，电动势E=100V ，内阻忽略不计。

则A.当cd端短路时，ab之间的等效电阻是40ΩB. 当ab端短路时，cd之间的等效电阻是40ΩC. 当ab两端接通测试电源时， cd两端的电压为75VD. 当cd两端接通测试电源时， ab两端的电压为80 V5.关于导体的电阻和电阻率，下列说法中正确的是A、由R=U/I可知，导体的电阻与导体两端电压成正比，与流过导体的电流成反比B、由R=ρL/S可知，导体的电阻与导体的长度成正比，与导体的横截面积成反比C、由ρ=RS/L可知，导体的电阻率与导体的横截面积成正比，与导体的长度成反比D、导体的电阻率由材料的种类决定，还跟温度无关6. 如图所示，电灯L1、L2上分别有“220V，100W”、“220V，40W”字样，那么A．a、b接220V电压时，L1、L2均能正常发光B．a、b接440V电压时，L1、L2均能正常发光C．无论a、b两端接多少伏电压，L1、L2都不可能正常发光；D．无论a、b两端接多少伏电压，L1肯定不能正常发光；7.如图所示，R1和R2的规格分别为“4W、100Ω”和“1W、100Ω”的电阻，当A、B端加电源通电时，这部分电路允许消耗的最大功率为A.2WB.3WC.4WD.5W8.用伏安法测电阻的实验，可以采用图示a、b两种方法把伏特表和安培表连人电路，这样测量出来的电阻值与被测电阻的真实阻值比较，下列正确的是-------------------（）Ａ．采用a图接法，测量值小于真实值；Ｂ．采用b图接法，测量值小于真实值；Ｃ．两种接法的测量值都小于真实值；R1Ｄ．两种接法的测量值都大于真实值。

高二物理第一学期选修1-1期中测试试卷（含答案）一、单项选择题1．首先发现通电导线周围存在磁场的物理学家是( )A．安培 B．法拉第 C．奥斯特 D．特斯拉2．关于电场线的说法，正确的是( )A．电场线就是电荷运动的轨迹 B．在静电场中静止释放的点电荷，一定沿电场线运动C．电场线上某点的切线方向与正电荷的运动方向相同D．电场线上某点的切线方向与负电荷在该点所受电场力的方向相反3. 下列说法错误的是 ( )A．电场线越密的地方电场强度越强；同样，磁感线越密的地方磁感强度越强B．在电场中，任意两条电场线不会相交；同样，在磁场中，任意两条磁感线不会相交C．静电场中的电场线不是闭合的，同样，磁感线也是不闭合的D．电场线某点的切线方向表示该点电场方向，磁感线某点的切线方向表示该点的磁场方向4．如右图所示，在电荷为+Q的电场中，有a、b两点。

一电子从a 向b运动，那么，该电子所受的电场力将( )A.减小B.增大C.不变D.无法判断5. 在下列各图中，分别标出了磁场B的方向，电流I方向和导线所受安培力F的方向，其中正确的是（）6. 关于磁通量的概念，以下说法中正确的是（）A.磁感应强度越大，穿过闭合回路的磁通量也越大。

B. 穿过线圈的磁通量为零，但磁感应强度不一定为零C. 磁通量发生变化，一定是磁场发生变化引起的D. 磁感应强度越大，线圈面积越大，则磁通量也越大baNSBA7．一个磁场的磁感线如右图所示，一个小磁针被放入磁场中，则小磁针将( ) A ．顺时针转动 B ．向左移动 C ．向右移动 D ．逆时针转动8. 真空中有两个距离保持不变的点电荷，若将它们各自的电量都增大到原来的3倍，则两电荷之间相互作用的静电力将增大到原来的:（ ） A 、3倍 B 、3倍 C 、6倍 D 、9倍9. 如图所示，把两个质量相等的小球悬挂在同一点上。

两球带同种电荷，但A 球的电荷量大于B 球的电荷量，下列关系式正确的是( )A 、α＞βB 、α＜βC 、α＝βD 、无法确定10．把一通电直导线放在磁场中，它受到安培力的作用，则:（ ） Ａ．安培力的方向一定和磁场方向垂直，同时一定和电流方向垂直 B ．安培力的方向一定和磁场方向垂直，但不一定和电流方向垂直 C ．安培力的方向一定和电流方向垂直，但不一定和磁场方向垂直D ．如果通电直导线受到安培力的作用，则安培力方向、磁场方向、电流方向三者一定相互垂直11．在赤道上方沿东西方向水平地放置一根直导线，通以由西向东的电流，则此导线受到磁场作用力的方向是:（ ）A ．向南B ．向北C ．向上D ．向下 12.对物体带电现象的叙述，正确的是（ ） A ．物体带电一定是因为具有多余的电子B ．摩擦起电实质上是电荷从一个物体转移到另一个物体的过程C ．物体所带电荷量可能很小，甚至小于eD ．电中和是等量异种电荷完全消失的现象 13.关于电动势的说法正确的是( )A. 电源的电动势就是直接接在电源两端的电压表测得的电压值B. 同一电源接入不同的电路中,电动势就回发生变化C. 电源的电动势就是表示电源把其他形式的能转化为电能的本领大小的物理量D. 在电路中,接入电路的电阻越大,电源的电动势就越大 14.据麦克斯韦电磁理论,则下列说法正确的是( ) A. 稳定的电场产生稳定的磁场,稳定的磁场产生稳定的电场.B. 非均匀变化的电场产生均匀变化的磁场, 非均匀变化的磁场产生均匀变化的电场C. 非均匀变化的电场不产生磁场,非均匀变化的磁场不产生电场D. 均匀变化的电场产生恒定的磁场, 均匀变化的磁场产生恒定的电场15．如图所示，一长直导线穿过金属环中心，而且垂直金属圆环平面，导线上的电流1I 和圆环中电流2I 的方向如图所示，那么金属圆环受到的安培力:（ ） A ．沿着圆环半径向外 B ．沿着圆环半径向内 C ．垂直金属环平面向右 D ．不受安培力的作用16.如图所示.导线足够长当导线中通有恒定电流I 时,以下做法中,线框(abcd)中有电流产生的是( ) A. 线框上下移动 B. 线框左右移动 C. 线框以cb 边为轴转动 D. 线框以ad 边为轴转动 二、填空题17．使物体带电的方法有:摩擦起电、 和 。

B．场强方向一定向左，且电势ϕa <ϕbC．场强方向一定向右，且电势ϕa >ϕbD．场强方向一定向右，且电势ϕa <ϕb3．金属材料的电阻率有以下特点：一般而言，纯金属的电阻率小，合金的电阻率大；金属的电阻率随温度的升高而增大，有的金属电阻率随温度变化而显著变化，有的合金的电阻率几乎不受温度的影响．根据以上的信息，判断下列的说法中正确的是（）A．电炉、电阻器的电阻丝一般用合金来制作B．连接电路用的导线一般用合金来制作C．电阻温度计一般用电阻率几乎不受温度影响的合金来制作D．标准电阻一般用电阻率随温度变化而显著变化的金属材料制作4．如图所示，电动势为E、内阻为r的电池与定值电阻R0、滑动变阻器R串联，已知R0=r，滑动变阻器的最大阻值是2r．当滑动变阻器的滑片P由a 端向b端滑动时，下列说法中正确的是（）A．滑动变阻器消耗的功率不变B．滑动变阻器消耗的功率变大C．定值电阻R0上消耗的功率变小D．滑动变阻器消耗的功率变小5．如图所示的电路中，电流表A和电压表V均可视为理想电表．现闭合开关S后，将滑动变阻器滑片P向左移动，下列结论正确的是( )A．电流表A的示数变小，电压表V的示数变大B．小灯泡L变亮C．电容器C上电荷量减小D．电源的总功率变大二、多项选择题：本题共4小题，每小题4分，共计16分，每小题有多个选项符合题意，全部选对的得4分，选对但不全的得2分，错选或不答的得0分.C．固定于圆心处的点电荷在AB弧中点处的电场强度大小为3mg/qD．小球不能到达C点（C点和A在一条水平线上）三．实验题：本题共2小题，共计28分．把答案填在相应的横线上．10．（1）如图所示，游标卡尺的示数为▲ cm；螺旋测微器的示数为▲ mm．10．（2）某实验小组要描绘一只规格为“2.5 V 0.5A”小电珠的伏安特性曲线，除了提供导线和开关外，还有以下一些器材：A．电源E(电动势为3.0 V，内阻不计)B．电压表V(量程为0～3.0 V，内阻约为2 kΩ)C．电流表A(量程为0～0.6 A，内阻约为1 Ω)D．滑动变阻器R(最大阻值10 Ω，额定电流1 A)(1)为完成本实验，请用笔画线当导线，将实物图连成完整的电路，要求实验误差尽可能的小．(图中有几根导线已经接好)(2)下表中的数据是该小组在实验中测得的，请根据表格中的数据在方格纸上作出电珠的伏安特性曲线.U/V0.000.50 1.00 1.50 2.00 2.50I/A0.000.170.300.390.450.4911．（1）当使用多用电表测量物理量时，多用电表表盘示数如图所示．若此时选择开关对准×10Ω挡，则被测电阻的阻值为▲Ω．若用多用电表测量另一个电阻的阻值发现指针偏转角度很大，则应该换用倍率更▲（填“高”或“低”）的挡位，换挡后还要▲，用完电表后把选择开关拨到▲．11．（2）为了测定一节旧干电池的电动势和内阻（内阻偏大），配备的器材有：A．电流表A（量程为0.6A）B．电压表V（量程为1V，内阻为1.2kΩ）C．滑动变阻器R1（0~10Ω，1A）D．电阻箱R2（0~9999.9Ω）某实验小组设计了如图所示的电路．○1实验中将量程为1V电压表量程扩大为2V，电阻箱R2的取值应为▲ kΩ．○2利用上述实验电路进行实验，测出多组改装后的电压表读数U V与对应的电流表读数I A，利用U V–I A的图象如11题3图所示．由图象可知，电源的电动势E= ▲ V，内阻r= ▲ Ω．四、论述和演算题：本题共4小题，共计56分．解答时请写出必要的文字说明、方程式和重要的演算步骤．只写出最后答案的不能得分，有数值计算的题，答案中必须明确写出数值和单位．12．如图所示的电路中，R 1=2Ω，R 2=6Ω，S 闭合时，电压表V 的示数为7.5V ，电流表A 的示数为0.75A ，S 断开时，电流表A 的示数为1A ，求：（1）电阻R 3的值；（2）电源电动势E 和内阻r 的值．13．电解槽A 和电炉B 并联后接到电源上，电源内阻r ＝1Ω，电炉电阻R ＝19 Ω，电解槽电阻r 0＝0.5 Ω．当S 1闭合、S 2断开时，电炉消耗功率为684 W ；S 1、S 2都闭合时电炉消耗功率为475 W (电炉电阻可看作不变)．试求：(1)电源的电动势；(2)S 1、S 2闭合时，流过电解槽的电流大小；(3)S 1、S 2闭合时，电解槽中电能转化成化学能的功率．14．如图所示，用一根绝缘轻绳悬挂一个带电小球,小球的质量为21010m .-=⨯kg ．现加一水平方向向左的匀强电场，场强63010E .=⨯N/C ，平衡时绝缘线与竖直方向的夹角θ为300．求: （1）小球带何种电荷，电荷量为多大； (g 取10m/s 2)南通一中20xx-20xx学年度第一学期高二物理期中考试答案一、单项选择题：本题共5小题，每小题4分，共计20分.1 2 3 4 5B C A D A二、多项选择题：本题共4小题，每小题4分，共计16分．全部选对的得4分，选对但不全的得2分，错选或不答的得0分．6 7 8 9BC BD BCD AC三、实验题：本题共2小题，共计28分．10. (1) 0.22 （3分）3.290 （3分）(3.289,3.291都对)10. (2)(1) 正确连线如图甲(3分)(2)画出特性曲线如图乙(2分)注意曲线不过原点不给分，曲线不要超过额定电压．11(1)2.8 102（填280也对） (2分)低 (2分)欧姆调零 (2分)off挡或者交流电压最高挡 (2分)11(2)① 1.2(3分)。

（精心整理，诚意制作）命题人：李红新田一中一、选择题：（本题共12个小题，每小题4分，共48分．1-7小题为单选题。

8-12小题为多选题，在每个小题给出的四个选项中，至少有一个是正确的．每小题全选对的得4分；选对但不全的得2分；有选错或不答的得0分．）1．（原创）下述说法正确的是（）A．根据E=F/q，可知电场中某点的场强与电场力成正比。

B．根据E=KQ/r2，可知点电荷电场中某点的场强与该点电荷的电量Q成正比。

C．根据场强叠加原理，可知合电场的场强一定大于分电场的场强。

D．电场线就是点电荷在电场中的运动轨迹2．（改编）如图所示，在两个固定的异种点电荷Q1、Q2（Q1<Q2）的连线上有A、B两点，将一带负电的点电荷q由A静止释放，它从A点运动到B点的过程中（）A．先加速运动再减速运动B．加速度一直减小C．电势能先增大后减小D．在B点电势能比在A点的电势能大3．（改编）如图所示，A、B是一条电场线上的两点，一带正电的点电荷沿电场线从A 点运动到B点，在这个过程中，关于电场力做功的说法正确的是（）A．电场力做正功 B．电场力做负功C．电场力不做功 D．电场力先做正功后做负功4．（改编）如图所示，实线为一组方向未知的电场线，虚线为某带电粒子经过该区域时的运动轨迹，a、b为其轨迹上的两点。

若该粒子运动过程中只受电场力作用，根据以上叙述和图示，对下列问题不可以作出判断的是（）A．粒子的带电性质B．比较该粒子经过a、b点时的动能大小C．比较该粒子经过a、b点时的加速度大小D．比较该粒子在a、b点时电势能的大小ab图10—575．（现题）图中虚线所示为静电场中的等势面1、2、3、4，相邻的等势面之间的电势差相等，其中等势面3的电势为0。

一带正电的点电荷在静电力的作用下运动，经过a、b点时的动能分别为26eV和5eV。

当这一点电荷运动到某一位置，其电势能变为-8eV时，它的动能应为（）A．8eV B．13eVC．20eV D．34eV6．（改编）带电的平行板电容器与静电计的连接如图所示，要使静电计的指针偏角变小，不可采用的方法有（）A．减小两极板间的距离B．用手触摸极板C．在两板间插入电介质D．将极板B向上适当移动7. （改编）一台国产封闭型贮水式电热水器的铭牌上所列的主要技术参数如下表所示. 根据表中提供的数据，计算出此电热水器在额定电压下处于加热状态时，通过电热水器的电流约为（）额定容量54L 最高水温75℃额定功率1500 W 额定压力0.7MPa额定电压220V 电器类别Ⅰ类A．6.8A B．0.15A C．4.4A D．0.23A8．（原创）在图所示的电路中，电源电动势为E、内电阻为r. 在滑动变阻器的滑动触片P从图示位置向下滑动的过程中（）A．电路中的总电流变大B．路端电压变大C．通过电阻R2的电流变小D．通过滑动变阻器R1的电流变小9．（原创）一直流电动机正常工作时两端的电压为U，通过的电流为I，电动机线圈的电阻为r．该电动机正常工作时，下列说法正确的是（）A．电动机消耗的电功率为 B．电动机的输出功率为C．电动机的发热功率为 D．I、U、r三个量间满足10．（改编）如图所示，xOy坐标系中，将一负检验电荷Q由y轴上a点移至x轴上b 点，需克服电场力做功W，若从a点移至x轴上c点，也需克服电场力做功W，那么此空间存在的静电场可能是（）A．电场强度方向沿y轴负方向的匀强电场B．电场强度方向沿x轴正方向的匀强电场C．处于第I象限某一位置的正点电荷形成的电场D．处于第Ⅲ象限某一位置的负点电荷形成的电场11．（原题）如图所示，粗糙程度均匀的绝缘斜面下方O点处有一正点电荷，带负电的小物体以初速度V1从M点沿斜面上滑，到达N点时速度为零，然后下滑回到M点，此时速度为V2（V2＜V1）。

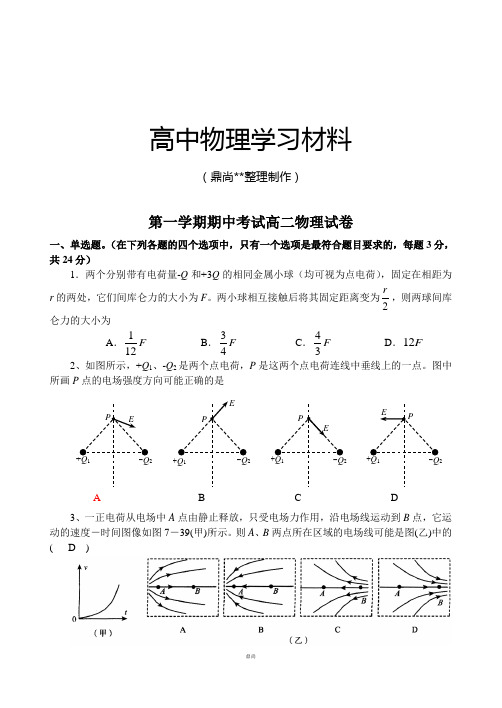

高中物理学习材料（鼎尚**整理制作）第一学期期中考试高二物理试卷一、单选题。

（在下列各题的四个选项中，只有一个选项是最符合题目要求的，每题3分，共24分）1．两个分别带有电荷量-Q 和+3Q 的相同金属小球（均可视为点电荷），固定在相距为r 的两处，它们间库仑力的大小为F 。

两小球相互接触后将其固定距离变为2r，则两球间库仑力的大小为A ．112F B ．34F C ．43F D ．12F 2、如图所示，+Q 1、-Q 2是两个点电荷，P 是这两个点电荷连线中垂线上的一点。

图中所画P 点的电场强度方向可能正确的是3、一正电荷从电场中A 点由静止释放，只受电场力作用，沿电场线运动到B 点，它运动的速度－时间图像如图7－39(甲)所示。

则A 、B 两点所在区域的电场线可能是图(乙)中的( D)PE+Q 1 -Q 2PE+Q 1 -Q 2 PE+Q 1 -Q 2PE+Q 1-Q 2 A B C D4、如图是一个平行板电容器，其电容为C ，两板间距离为d ，带电量为Q ，上级板带正电。

现将一个试探电荷q 由两极板间的A 点移到B 点。

A 、B 两点间的距离为s ，连线AB与极板间的夹角为30°。

则电场力对试探电荷q 所做的功等于A ．Qd qCsB ．Cd qQsC ．Cd qQs 2D ．Qd qCs 25．如图所示，在平面直角 中，有方向平行于坐标平面的匀强电场，其中坐标原点O 处的电势为0 V ，点A 处的电势为6 V , 点B 处的电势为3 V, 则电场强度的大小为 ( )A ．200V/mB ．2003 V/mC ．100 V/mD ．1003 V/m6、如图所示电路中，当变阻器R 的滑动片P 向下滑动时，电压表V 和电流表A 的示数变化情况是( )A ．V 和A 的示数都增大B ．V 和A 的示数都减小C ．V 示数增大、A 示数减小D ．V 示数减小、A 示数增大7、一个电流表的满偏电流I g ＝1mA ，内阻R g ＝500Ω，要把它改装成一个量程为10V 的电压表，则应在电流表上 ( )A ．串联一个10kΩ的电阻B ．并联一个10kΩ的电阻C ．串联一个9.5kΩ的电阻D ．并联一个9.5kΩ的电阻8、把两个相同的电灯分别接在图中甲、乙两个电路里，调节滑动变阻器，使两灯都正常发光，两电路中消耗的总功率分别为甲P 和乙P ，可以断定A ．甲P >乙PB ．甲P <乙PC ．甲P =乙PD ．无法确定二、多选题。

高二物理（选修1-1）期中考试试题（考试时间：90分钟总分：150分）一．单项选择题（以下各题只有一个答案是正确的；每题3分，共108分）1.下列说法正确的是：（）A.静电感应不是创造了电荷，而是电子从一个物体转移到另一个物体或从物体的一部份转移到另一部分引起的B.一个带电物体接触另一个不带电物体,两个物体有可能带上异种电荷C.摩擦起电，是因为通过克服摩擦做功而使物体产生了电荷D.以上说法都不对2.下列说法正确的是( )A.体积小的带电体就是点电荷B.体积大的带电体,不能看成点电荷C.两个半径是0.25米的带电金属球,在球心距离为1米时,可以看成点电荷D.库仑定律只适用于点电荷间的相互作用3.关于电场线和磁感线,下列说法正确性的是( )A.电场线和磁感线都是闭合的曲线B.磁感线是从磁体的N极发出，终止于S极C. 电场线和磁感线都不能相交D. 电场线和磁感线都是现实中存在的4.把一不带电的金属小球移近一个带电的金箔验电器，金箔的张角将（）A．变大B．变小C．不变D．不能确定5.下列说法中错误的是( )A.电场的基本性质是对放在其中的电荷有力的作用B磁场的基本性质是对放在其中的磁极或电流有力的作用C.磁场对运动电荷不会产生力的作用D.电场和磁场都可能使运动电荷的运动方向发生偏转6.图中箭头表示磁感线的方向，则小磁针静止时N极的指向应（）．7．在右图所示磁场中，ab 是闭合电路的一段导体，ab 中的电流方向为a →b ，则ab 受到的安培力的方向为( )A ．向上B ．向下C ．向里D ．向外8．关于产生感应电流的条件，下述说法正确的是（ ）A ．位于磁场中的闭合线圈，一定能产生感应电流B ．闭合线圈和磁场发生相对运动，一定能产生感应电流C ．闭合线圈作切割磁感线运动，一定能产生感应电流D ．穿过闭合线圈的磁感线条数发生变化，一定能产生感应电流9. 真空中有两个距离保持不变的点电荷，若将它们各自的电量都增大到原来的3倍，则两电荷之间相互作用的静电力将增大到原来（ ）A 、3倍B 、3倍C 、6倍D 、9倍10．理想变压器原、副线圈匝数比为1：15，当原线圈接在6V 的电池两端后，副线圈的输出电压为（ ）A ．90VB ．0.4VC ．6VD ．0V11.关于感应电动势大小的下列说法中，正确的是( )A ．线圈中磁通量变化越大，线圈中产生的感应电动势一定越大B ．线圈中磁通量越大，产生的感应电动势一定越大C ．线圈放在磁感强度越强的地方，产生的感应电动势一定越大D ．线圈中磁通量变化越快，产生的感应电动势越大12. 关于传导起电，即一个带电体与另一个不带电物体接触，下列说法正确的是（ ）A ．两个物体一定带异种电荷B ．两个物体一定带同种电荷C ．两个物体一定带等量的同种电荷D ．两个物体一定带不相等的同种电荷13、可以将电压升高供给家用电灯的变压器是( )A 、甲图B 、乙图C 、丙图D 、丁图b14．首先发现电流磁效应的科学家是（ ）A.安培B.奥斯特C.库仑D.麦克斯韦15．如图所示，为两个同心圆环，当一有限匀强磁场垂直穿过A 环面时，A 环面磁通量为φ1，此时B 环磁通量为φ2，有关磁通量的大小说法正确的是 （ ）A ．φ1<φ2B ．φ1=φ2C ．φ1 >φ2D ．不确定16、如图所示，磁带录音机既可用作录音，也可用作放音，其主要部件为可匀速行进的磁带a 和绕有线圈的磁头b ，不论是录音或放音过程，磁带或磁隙软铁会存在磁化现象，下面对于它们在录音、放音过程中主要工作原理的说法，正确．．的是（ ） A 、放音的主要原理是电磁感应，录音的主要原理是电流的磁效应B 、录音的主要原理是电磁感应，放音的主要原理是电流的磁效应C 、放音和录音的主要原理都是磁场对电流的作用D 、 放音和录音的主要原理都是电磁感应 17、关于感应电动势和感应电流,下列说法中正确的是 ( )A ．只有当电路闭合, 且穿过电路的磁通量发生变化时，电路中才有感应电动势B ．只有当电路闭合，且穿过电路的磁通量发生变化时，电路中才有感应电流C ．不管电路是否闭合，只要有磁通量穿过电路，电路中就有感应电动势D ．不管电路是否闭合，只要穿过电路的磁通量发生变化，电路中就有感应电流18. 如下图所示，表示磁场对直线电流的作用，其中不正确．．．的是： （ ）A B C D19.对阴极射线管的认识，下列说法错误．．A B CD20.关于电场力和电场强度，下列说法正确的是（ ）A ．电场强度的方向总是跟电场力的方向一致B ．电场强度的大小总是电场力的大小成正比C ．正电荷受到的电场力的方向跟电场强度的方向一致D ．电荷在某点受到的电场力越大，该点的电场强度越大21、某电场的电场线分布如图所示，将某点电荷分别放在a 、 b 两点，则点电荷所受的电场力的大小关系是（ ）A 、B 、C 、D 、无法确定22.关于电荷量、电场强度、磁感应强度、磁通量的单位，下列说法错误．．A ．牛/库是电荷量的单位B ．特斯拉是磁感应强度的单位C ．磁通量的单位是韦伯D ．伏/米是电场强度的单位23．如左下图所示是电场中某区域的电场线分布图，A 是电场中的一点，下列判断中正确的是（ ）A ．A 点的电场强度方向向左B ． A 点的电场强度方向向右Ｃ．负点电荷在A 点受力向右Ｄ．正点电荷受力沿电场线方向减小24. 保护知识产权，抵制盗版是我们每个公民的责任与义务。

（精心整理，诚意制作）20xx-20xx学年山东省××市××县高二（上）期中物理试卷一、选择题：本题共12小题，每小题4分．在每小题给出的四个选项中，第1～6题只有一项符合题目要求，第7～12题有多项符合题目要求．全部选对的得4分，选对但不全的得2分，有选错的得0分．1．如图是某一点电荷的电场线分布图，下列表述正确的是（）A．该点电荷带正电B．a点的电势高于b点的电势C．a点的电场强度大于b点的电场强度D．a点和b点电场强度的方向相同2．在物理学中，常常用比值定义物理量，用来表示研究对象的某种性质，下面列出七个关系式：：①场强E=②电容C=③电阻R=④电流I=；⑤电流I=⑥R电阻=⑦电动势E=，下列针对这七个关系式说法正确的是（）A．①②③④属于比值定义式B．①③⑤⑦属于比值定义式C．只有⑥⑦不属于比值定义式D．全部属于比值定义式3．四盏灯泡接成图示电路．a、c灯泡的规格为“220V 100W”，b、d灯泡的规格为“220V 40W”，各个灯泡的实际功率都没有超过它的额定功率．则这四盏灯泡中实际消耗功率最大的是（）A．a B．b C．c D．d4．欧姆不仅发现了欧姆定律，还研究了电阻定律，有一个长方体金属电阻，材料分布均匀，边长分别为a、b、c，且a＞b＞c．电流沿以下方向流过该金属电阻，其中电阻阻值最小的是（）A．B．C．D．5．一平行板电容器两极板间距为d、极板面积为S，电容为C，对此电容器充电后断开电源，当增加两板间距时，电容器极板间（）A．电场强度不变，电势差变大B．电场强度不变，电势差不变C．电场强度减小，电势差不变D．电场强度减小，电势差减小6．图中是一个平行板电容器，其电容为C，带电量为Q，上极板带正电．现将一个试探电荷q由两极板间的A点移动到B点，如图所示．A、B两点间的距离为s，连线AB与极板间的夹角为30°，则电场力对试探电荷q所做的功等于（）A．B．C．D．7．关于静电场，下面结论普遍成立的是（）A．静电场是由实实在在的电场线组成的B．电场强度很大的地方电势可能为零C．将正点电荷从场强为零的一点移动到场强为零的另一点，电场力做功为零D．在正电荷或负电荷产生的静电场中，场强方向都指向电势降低最快的方向8．小灯泡通电后，其电流I随所加电压U变化的图线如图所示，P为图线上一点，PN为图线的切线，则下列说法正确的是（）A．随着所加电压的增大，小灯泡的电阻增大B．对应P点，小灯泡的电阻为R=C．对应P点，小灯泡的电阻为R=D．对应P点，小灯泡的功率为P=U1I29．某静电场中的电场线如图所示，带电粒子在电场中仅受电场力作用，其运动轨迹是图中虚线，由M运动到N，以下说法正确的是（）A．粒子一定带正电B．粒子由M运动到N过程中其速度越来越大C．粒子由M运动到N过程中其加速度越来越大D．粒子由M运动到N过程中其电势能越来越大10．某同学采用如图所示电路图做实验，开关闭合后，电路出现一处故障，以下分析正确的是（）A．若电流表无示数，电压表有示数，则可能是R1断路B．若电流表无示数，电压表有示数，则可能是R2断路C．若电流表有示数，电压表无示数，则可能是R1断路D．若电流表有示数，电压表无示数，则可能是R2短路11．图中a、b是两个点电荷，它们的电量分别为Q1、Q2，MN是ab连线的中垂线，P是中垂线上的一点．下列哪种情况能使P点场强方向指向MN的左侧？（）A．Q1、Q2都是正电荷，且Q1＜Q2B．Q1是正电荷，Q2是负电荷，且Q1＞|Q2|C．Q1是负电荷，Q2是正电荷，且|Q1|＜Q2D．Q1、Q2都是负电荷，且|Q1|＞|Q2|12．匀强电场中的三点是A、B、C是一个直角三角形的三个顶点，AC的长度为1cm，D 为AB的中点，如图所示，已知电场线的方向平行于△ABC所在平面，A、B、C三点的电势分别为6V、2V和10V，设场强大小为E，一电量为1×10﹣6C的正电荷从C点移到D点电场力所做的功为W，则（）A．W=6×10﹣6J B．W=4×10﹣6J C．E＞4V/m D．E≤4V/m二、填空实验题：（13题6分，14题8分，共14分，将答案填写在横线上）13．（1）如图1螺旋测微器的读数是mm（2）如图2所示是试验室使用的螺旋测微器，也叫千分尺，它是用来测量物体长度的仪器，下列关于螺旋测微器的操作正确的是A．测量时，先顺时针（如图所示方向）转动旋钮D，在螺杆F快要靠近被测物体时，应改用微调旋钮H，直至棘轮发出咔咔声时停止转动B．测量时，先逆时针（与图示方向相反）转动旋钮D，在螺杆F快要靠近被测物体时，应改用微调旋钮H，直至棘轮发出咔咔声时停止转动C．当棘轮发出咔咔声时停止转动微调旋钮H，此时应固定旋钮G，使测杆固定后才可读数D旋钮D每转动一周，就带动测微螺杆F前进或后退0.1mm．14．有一只电流表，其内阻R g为100Ω，满偏电流I g为3mA．若要把它改装成量程为15V 的电压表，应一个阻值为Ω的电阻，若要把它改装成量程为0.6A的电流表，应一个阻值为Ω的电阻．三、论述、计算题：本题共4小题，共38分．解答应写出必要的文学说明，方程式和重要的演算步骤．只写出最后答案的不能得分．15．（20xx秋•××县期中）如图，真空中A、B相距L=2.0m，将电荷量为q A=+2.0×10﹣6C 的点电荷固定在A点，将电荷量为q B=﹣2.0×10﹣6C的点电荷固定在B点，已知静电力常量k=9×109N•m2/C2，求：（1）求q A受到的库仑力大小和方向；（2）求 AB连线中点C处的电场强度大小和方向；（3）若在AB连线中点C处再放置一个q C=﹣2.0×10﹣6C的点电荷，求q C所受静电力方向和大小．16．（20xx秋•××县期中）如图所示，线路的电压U=220V，输电线的总电阻r=10Ω，电炉A的电阻R A=100Ω．电炉B的电阻R B=82Ω．（1）电键S断开时，电炉A上的电压和它消耗的功率分别是多少？（2）电键S闭合时，电炉A上的电压和它消耗的功率又是多少？17．（20xx秋•××县期中）有一条横截面积S=1mm2的铜导线，通过的电流I=1A，已知铜的密度ρ=8.9×103kg/m3，铜的摩尔质量M=6.4×10﹣2kg/mol，阿伏常量N A=6.62×1023mol﹣1，电子的电量e=﹣1.6×10﹣19C，求铜导线中自由电子定向移动的速率．（铜可视为一价元素）18．（20xx秋•××县期中）如图所示，离子发生器发射出一束质量为m，带电量为q的离子（初速度不计，重力不计），经加速电压U1加速后以垂直于电场方向射入两平行板中央，受偏转电压U2作用后，飞出电场．已知平行板的长度为L，两板间距离为d，试计算：（1）偏转量y是多少？（2）离子离开电场时的速度偏角θ的正切值是多大？20xx-20xx学年山东省××市××县高二（上）期中物理试卷参考答案与试题解析一、选择题：本题共12小题，每小题4分．在每小题给出的四个选项中，第1～6题只有一项符合题目要求，第7～12题有多项符合题目要求．全部选对的得4分，选对但不全的得2分，有选错的得0分．1．如图是某一点电荷的电场线分布图，下列表述正确的是（）A．该点电荷带正电B．a点的电势高于b点的电势C．a点的电场强度大于b点的电场强度D．a点和b点电场强度的方向相同【考点】点电荷的场强．【专题】电场力与电势的性质专题．【分析】本题考查的就是点电荷的电场的分布及特点，以及电场线方向与电势高低的关系，抓住电场线越密，场强越大、顺着电场线电势降低进行分析即可．【解答】解：A、根据电场线从无穷远出发到负电荷终止可知，该电荷是负电荷．故A错误．B、顺着电场线电势降低，则知a点的电势低于b点的电势．故B错误．C、由图知，a处电场线较密，则a处电场强度大．故C正确．D、由图看出，a、b两点场强方向不同．故D错误．故选C【点评】熟悉正、负点电荷，等量同种、等量异种电荷周围电场分布情况往往是解题关键．2．在物理学中，常常用比值定义物理量，用来表示研究对象的某种性质，下面列出七个关系式：：①场强E=②电容C=③电阻R=④电流I=；⑤电流I=⑥R电阻=⑦电动势E=，下列针对这七个关系式说法正确的是（）A．①②③④属于比值定义式B．①③⑤⑦属于比值定义式C．只有⑥⑦不属于比值定义式D．全部属于比值定义式【考点】电场强度；闭合电路的欧姆定律．【专题】定性思想；推理法；电场力与电势的性质专题．【分析】所谓比值定义法，就是用两个物理量的“比值”来定义一个新的物理量的方法．比值法定义的基本特点是被定义的物理量往往是反映物质的最本质的属性，它不随定义所用的物理量而改变．根据物理量的定义分析是否是比值定义法．【解答】解：①E=是电场强度的定义式，E与F、q无关，由电场本身决定，属于比值法定义．②C=是电容的定义式，C与Q、U无关，由电容器本身决定，属于比值法定义．③R=是电阻的定义式，R与I、U无关，由导体本身决定，属于比值法定义．④I=是欧姆定律表达式，I与U成正比，与R成反比，不属于比值法定义．⑤I=是电流的定义式，I与Q、t无关，属于比值法定义．⑥R═是电阻的决定式，ρ、L成正比，与S成反比，不属于比值法定义．⑦电动势E=，是比值定义式，电动势E与W，及q均无关，故ACD错误，B正确．故选：B．【点评】解决本题的关键理解比值定义法的特点：被定义的物理量往往是反映物质的属性，与定义所用的物理量无关．3．四盏灯泡接成图示电路．a、c灯泡的规格为“220V 100W”，b、d灯泡的规格为“220V 40W”，各个灯泡的实际功率都没有超过它的额定功率．则这四盏灯泡中实际消耗功率最大的是（）A．a B．b C．c D．d【考点】电功、电功率；串联电路和并联电路．【专题】恒定电流专题．【分析】先根据小灯泡的规格确定小灯泡的电阻，然后根据串并联电路的规律确定四个小灯泡电压电流的关系，从而根据P=UI=I2R=比较它们的功率大小．【解答】解：a、b灯泡的电阻R===484Ωc、d灯泡的电阻R′===1210Ω根据并联电路的特点知b、c并联后的总电阻R并＜R＜R′大电阻分大电压，所以b、c两端的电压小于d灯泡的电压，根据P=可得：P a＞P b，P c＜P b＜P da、d灯串联，电流相等，根据P=I2R知则P与R成正比，则P a＜P d，故实际电功率最大的是d灯泡；故选：D．【点评】已知用电器的额定功率、额定电压，求实际电压的功率时，要抓住电阻不变这一关键点，能结合串并联电路的特点解题，难度适中．4．欧姆不仅发现了欧姆定律，还研究了电阻定律，有一个长方体金属电阻，材料分布均匀，边长分别为a、b、c，且a＞b＞c．电流沿以下方向流过该金属电阻，其中电阻阻值最小的是（）A．B．C．D．【考点】电阻定律．【专题】恒定电流专题．【分析】由金属导体电阻的决定式R=ρ进行计算，注意各电阻中的导体长度及截面积．【解答】解：由电阻的决定式可知，A中电阻R A=，B中电阻R B=；C中电阻R C=；D中电阻R D=；故电阻最小的为A；故选：A．【点评】本题考查电阻定率的应用，要注意电阻是由导体本身的性质决定的．5．一平行板电容器两极板间距为d、极板面积为S，电容为C，对此电容器充电后断开电源，当增加两板间距时，电容器极板间（）A．电场强度不变，电势差变大B．电场强度不变，电势差不变C．电场强度减小，电势差不变D．电场强度减小，电势差减小【考点】电容器的动态分析．【专题】电容器专题．【分析】通电后断开电容两板上的电荷量不变，由C=可知当d变化时C的变化；由C=可知两板间的电势差的变化；由E=可知E的变化．【解答】解：因通电后断开，故两板上的带电量不变；增加d，则C减小，则电势差U增大；由公式可得：U=，则电场强度为：E==，故E与d无关，故电场强度不变，故A正确，BCD错误；故选：A．【点评】通电后断开若只改变两板间的距离，则极板间的电场强度将保持不变．6．图中是一个平行板电容器，其电容为C，带电量为Q，上极板带正电．现将一个试探电荷q由两极板间的A点移动到B点，如图所示．A、B两点间的距离为s，连线AB与极板间的夹角为30°，则电场力对试探电荷q所做的功等于（）A．B．C．D．【考点】电势能；匀强电场中电势差和电场强度的关系．【专题】电场力与电势的性质专题．【分析】由平行板电容器的电容C和带电量Q，由电容的定义式求出板间电压．由E=求出板间场强．根据功的计算公式求解电场力对试探电荷q所做的功．【解答】解：由电容的定义式C=得板间电压U=，板间场强E==．试探电荷q由A点移动到B点，电场力做功W=qEssin30°=故选C【点评】本题只要抓住电场力具有力的一般性质，根据功的一般计算公式就可以很好地理解电场力做功，并能正确计算功的大小．7．关于静电场，下面结论普遍成立的是（）A．静电场是由实实在在的电场线组成的B．电场强度很大的地方电势可能为零C．将正点电荷从场强为零的一点移动到场强为零的另一点，电场力做功为零D．在正电荷或负电荷产生的静电场中，场强方向都指向电势降低最快的方向【考点】电场强度；电场线．【专题】定性思想；推理法；电场力与电势的性质专题．【分析】电场强度与电势之间无必然联系，但沿电场方向电势降低，而且速度最快；电势差与两点的场强无关，只与两点间沿电场方向的距离和两点间的场强有关；电场力做功，只与电荷以及两点间的电势差有关，与两点的场强没有关系．【解答】解：A：电场实际存在，而电场线是假想的，故A错误．B：在正电荷的电场中，离正电荷近，电场强度大，电势高，离正电荷远，电场强度小，电势低；而在负电荷的电场中，离正电荷近，电场强度大，电势低，离负电荷远，电场强度小，电势高，因此电场强度很大的地方电势可能为零，故B正确；C：场强均为零的两点电势不一定相等，所以电场力做功不一定为零，故C错误；D：沿电场方向电势降低，而且速度最快．故D正确；故选：BD．【点评】电场强度、电势、电势差、电场力的功，它们的定义以及它们之间的关系要记清，有不好理解的题目可找实际的例子加以分析．8．小灯泡通电后，其电流I随所加电压U变化的图线如图所示，P为图线上一点，PN为图线的切线，则下列说法正确的是（）A．随着所加电压的增大，小灯泡的电阻增大B．对应P点，小灯泡的电阻为R=C．对应P点，小灯泡的电阻为R=D．对应P点，小灯泡的功率为P=U1I2【考点】欧姆定律．【专题】定性思想；图析法；恒定电流专题．【分析】由图看出此灯泡是非线性元件，根据电阻是指对电流的阻碍作用判断灯泡电阻与电压之间的关系；找到P点对应的电压和电流，根据欧姆定律求出此时灯泡的电阻，由P=UI求解功率．【解答】解：A、由图象可知，灯泡的电阻等于R=，等于图线上的点与原点O连线斜率的倒数，由数学知识可知，电压增大，此斜率减小，则灯泡的电阻增大．故A正确；BC、由图象可知，P点对应的电压为U1，电流为I2，则灯泡的电阻R=，故B错误，C 正确；D、因P=UI，所以对应P点，小灯泡的功率为P=U1I2，故D正确．故选：ACD．【点评】注意U﹣I图象的意义，知道斜率等于电阻的倒数，明确功率借助图象分析时所围得面积；明确灯泡伏安特性曲线不直的原因．9．某静电场中的电场线如图所示，带电粒子在电场中仅受电场力作用，其运动轨迹是图中虚线，由M运动到N，以下说法正确的是（）A．粒子一定带正电B．粒子由M运动到N过程中其速度越来越大C．粒子由M运动到N过程中其加速度越来越大D．粒子由M运动到N过程中其电势能越来越大【考点】电场线．【专题】应用题；学科综合题；定量思想；推理法；电场力与电势的性质专题．【分析】电场线是从正电荷或者无穷远发出，到负电荷或无穷远处为止，电场线密的地方电场的强度大，电场线疏的地方电场的强度小，电场力做正功时，电势能减小，电场力做负功时，电势能增加．【解答】解：A、带电粒子在电场中运动时，受到的电场力的方向指向运动轨迹的弯曲的内侧，由此可知，此带电的粒子受到的电场力的方向为沿着电场线向上，所以此粒子为正电荷，所以A正确；B、粒子带正电，从M到N的过程中，电场力对粒子做正功，粒子的动能要增加，速度也就增大，即粒子由M运动到N过程中其速度越来越大，所以B正确；C、由电场线的分布可知，电场线在N点的时候较密，所以在N点的电场强，粒子在N点时受到的电场力大，所以在N点加速度大，所以C正确；D、粒子带正电，从M到N的过程中，电场力对粒子做正功，所以粒子的电势能要减小，即粒子在M点的电势能大于N点的电势能，所以D错误；故选：ABC．【点评】本题就是考查学生基础知识的掌握，加强基础知识的学习，掌握住电场线的特点和根据轨迹判定受力方向的方法，即可解决本题．10．某同学采用如图所示电路图做实验，开关闭合后，电路出现一处故障，以下分析正确的是（）A．若电流表无示数，电压表有示数，则可能是R1断路B．若电流表无示数，电压表有示数，则可能是R2断路C．若电流表有示数，电压表无示数，则可能是R1断路D．若电流表有示数，电压表无示数，则可能是R2短路【考点】闭合电路的欧姆定律．【专题】定性思想；推理法；恒定电流专题．【分析】若电流表无示数，电路中有断路，若电流表有示数，电路是通路，根据欧姆定律分析即可．【解答】解：AB、若电流表无示数，电压表有示数，说明电路中有断路，而电压表之外的电路是通路，不可能是R1断路，可能是R2断路，故A错误，B正确．CD、若电流表有示数，电压表无示数，则电路是通路，不可能是R1断路，可能是R2短路，电压表被短路，故C错误，D正确．故选：BD【点评】本题是故障分析问题，要明确当电流表无示数，电压表有示数时，往往与电压表并联的电路出现断路．11．图中a、b是两个点电荷，它们的电量分别为Q1、Q2，MN是ab连线的中垂线，P是中垂线上的一点．下列哪种情况能使P点场强方向指向MN的左侧？（）A．Q1、Q2都是正电荷，且Q1＜Q2B．Q1是正电荷，Q2是负电荷，且Q1＞|Q2|C．Q1是负电荷，Q2是正电荷，且|Q1|＜Q2D．Q1、Q2都是负电荷，且|Q1|＞|Q2|【考点】电场的叠加．【专题】电场力与电势的性质专题．【分析】利用在该点正电荷所受电场力方向为电场强度方向来确定各自电场强度方向．然后两点电荷在同一点的场强是由各自电场强度矢量叠加而成的．【解答】解：A、当两点电荷均为正电荷时，若电荷量相等，则它们在P点的电场强度方向沿MN背离N方向．当Q1＜Q2时，则b点电荷在p点的电场强度比a点强，所以电场强度合成后，方向偏左．当Q1＞Q2时，则b点电荷在p点的电场强度比a点弱，所以电场强度合成后，方向偏右．故A正确；B、当Q1是正电荷，Q2是负电荷时，b点电荷在p点的电场强度方向沿bP连线背离b点，而a点电荷在p点的电场强度方向沿aP连线指向b点，则合电场强度方向偏右．不论电量大小关系，仍偏右．故B错误；C、当Q1是负电荷，Q2是正电荷时，b点电荷在p点的电场强度方向沿bP连线指向b点，而a点电荷在p点的电场强度方向沿aP连线背离a点，则合电场强度方向偏左．不论它们的电量大小关系，仍偏左．故C正确；D、当Q1、Q2是负电荷时，b点电荷在p点的电场强度方向沿bP连线指向b点，而a点电荷在p点的电场强度方向沿aP连线指向a点，由于|Q1|＞|Q2|，则合电场强度方向偏左．故D正确；故选：ACD【点评】正点电荷在某点的电场强度方向是这两点的连线且背离正电荷，而负点电荷在某点的电场强度方向是这两点的连线且指向负电荷．12．匀强电场中的三点是A、B、C是一个直角三角形的三个顶点，AC的长度为1cm，D 为AB的中点，如图所示，已知电场线的方向平行于△ABC所在平面，A、B、C三点的电势分别为6V、2V和10V，设场强大小为E，一电量为1×10﹣6C的正电荷从C点移到D点电场力所做的功为W，则（）A．W=6×10﹣6J B．W=4×10﹣6J C．E＞4V/m D．E≤4V/m【考点】电势能；电场线．【专题】比较思想；图析法；电场力与电势的性质专题．【分析】根据U=Ed求出D点的电势，再由公式W=qU求出电场力做功．作出电场线，再由E=求电场强度的范围．【解答】解：根据U=Ed，知匀强电场中沿某一方向相等距离电势差相等，则D点的电势为φD==V=4VCD间的电势差为 U CD=φC﹣φD=10V﹣4V=6V电量为1×10﹣6C的正电荷从C点移到D点电场力所做的功为 W=qU CD=6×10﹣6J．BC的中点F的电势为φF==V=6V=φA，由AF连线为一条等势线，根据电场线与等势面垂直，且指向电势较低的等势面，画出电场线如图，则场强 E=因为U CA=φC﹣φA=10V﹣6V=4V，CG＜AC=1m，则E＞4V/m．故AC正确，BD错误．故选：AC【点评】本题考查对匀强电场中两点电势差与两点沿电场方向的距离成正比U=Ed与运用公式W=qU求解电场力做功，用活匀强电场中任一条直线上电势是均匀变化的（等势线除外）是解题的关键．二、填空实验题：（13题6分，14题8分，共14分，将答案填写在横线上）13．（1）如图1螺旋测微器的读数是 5.850mm（2）如图2所示是试验室使用的螺旋测微器，也叫千分尺，它是用来测量物体长度的仪器，下列关于螺旋测微器的操作正确的是ACA．测量时，先顺时针（如图所示方向）转动旋钮D，在螺杆F快要靠近被测物体时，应改用微调旋钮H，直至棘轮发出咔咔声时停止转动B．测量时，先逆时针（与图示方向相反）转动旋钮D，在螺杆F快要靠近被测物体时，应改用微调旋钮H，直至棘轮发出咔咔声时停止转动C．当棘轮发出咔咔声时停止转动微调旋钮H，此时应固定旋钮G，使测杆固定后才可读数D旋钮D每转动一周，就带动测微螺杆F前进或后退0.1mm．【考点】螺旋测微器的使用．【专题】实验题；定性思想；推理法；直线运动规律专题．【分析】明确螺旋测微器的读数方法，知道在使用螺旋测微器时，选旋动粗调旋钮，再转到微调旋钮，最后拨动止动旋钮固定后读数．【解答】解：（1）固定部分读数为5.5mm，转动部分读数为35.0×0.01=0.350mm；故读数为：5.5+0.350=5.850mm；（2）ABC、用螺旋测微器测电阻丝的直径时，先转动粗调旋钮D使测微螺杆F接近被测电阻丝，再转到微调旋钮H夹住被测物，直到棘轮发出声音为止，拨动止动旋钮G使F固定后读数，故AC正确，B错误；D、旋钮D每转动一周，就带动测微螺杆F前进或后退0.5mm，故D错误；故答案为：（1）5.850 （2）AC【点评】解决本题的关键掌握螺旋测微器的工作原理，与区别与游标卡尺，同时注意D每转动一周，就带动测微螺杆F前进或后退0.5mm．14．有一只电流表，其内阻R g为100Ω，满偏电流I g为3mA．若要把它改装成量程为15V 的电压表，应串联一个阻值为4900Ω的电阻，若要把它改装成量程为0.6A的电流表，应并联一个阻值为0.5Ω的电阻．【考点】把电流表改装成电压表．【专题】实验题；定量思想；比例法；恒定电流专题．【分析】把电流表改装成电压表需要串联分压电阻，把电流表改装成大量程的电流表需要并联分流电阻，应用串并联电路特点与欧姆定律可以求出电阻阻值．【解答】解：把电流表改装成15V的电压表需要串联分压电阻，串联电阻阻值为：R=﹣R g=4900Ω，把电流表改装成0.6A的电流表需要并联分流电阻，并联电阻阻值为：R′==≈0.5Ω；故答案为：串联；4900；并联；0.5．【点评】本题考查了电压表与电流表的改装，知道电表改装原理是解题的关键，应用串并联电路特点与欧姆定律可以解题．三、论述、计算题：本题共4小题，共38分．解答应写出必要的文学说明，方程式和重要的演算步骤．只写出最后答案的不能得分．15．（20xx秋•××县期中）如图，真空中A、B相距L=2.0m，将电荷量为q A=+2.0×10﹣6C 的点电荷固定在A点，将电荷量为q B=﹣2.0×10﹣6C的点电荷固定在B点，已知静电力常量k=9×109N•m2/C2，求：（1）求q A受到的库仑力大小和方向；（2）求 AB连线中点C处的电场强度大小和方向；（3）若在AB连线中点C处再放置一个q C=﹣2.0×10﹣6C的点电荷，求q C所受静电力方向和大小．【考点】电场强度；库仑定律．【专题】电场力与电势的性质专题．【分析】（1）根据库仑定律列式求解库仑力的大小，并确定库仑力的方向．（2）先求解两个电荷单独存在时在C点的场强，然后根据电场的叠加原理合成得到C点的场强．（3）由公式F=qE求解q C所受静电力大小，根据负电荷所受的电场力与场强方向相反，确定静电力的方向．【解答】解：（1）q A受到的库仑力大小，方向由A指向B；（2）C处的电场强度大小 E C=E AC+E BC=k+k=3.6×104V/m，方向由C指向B．（3）q C所受静电力大小为，方向由C指向A．答：（1）q A受到的库仑力大小是9×10﹣3N，方向由A指向B；（2）AB连线中点C处的电场强度大小是3.6×104V/m，方向由C指向B；（3）q C所受静电力方向为由C指向A，大小为7.2×10﹣2N．【点评】本题考查了库仑定律和电场强度的矢量合成问题，关键是根据平行四边形定则合成，基础问题．16．（20xx秋•××县期中）如图所示，线路的电压U=220V，输电线的总电阻r=10Ω，电炉A的电阻R A=100Ω．电炉B的电阻R B=82Ω．。

高中物理学习材料桑水制作上学期高二期中考试物 理 试 题时间： 90分钟 主命题学校：分值： 110分 命 题 老师：第I 卷（选择题，共40分）一、不定项选择题（在每小题给出的四个选项中，有的题只有一个选项是正确的，有的题有多个选项是正确的，全选对的得4分，选不全的得2分，有错选的得0分）1、在真空中，两个等量异种电荷的电荷量均为q, 相距r ，则两点电荷连线的中点处的场强大小为（ ）A 、0B 、22r kqC 、24rkq D 、28r kq2、一太阳能电池板，测得它的开路电压为800mV ，短路电流为40mA ，若将该电池板与一阻值为20Ω的电阻器连成一闭合电路，则它的路端电压是( )A ．0.10VB ．0.40VC ．0.30VD ．0.20V3.如右图所示，悬挂在O 点的一根不可伸长的绝缘细线下端有一个带电荷量不变的小球A .在两次实验中，均缓慢移动另一带同种电荷的小球B .当B 到达悬点O 的正下方并与A 在同一水平线上，A 处于受力平衡时，悬线偏离竖直方向的角度为θ，若两次实验中B 的电荷量分别为q 1和q 2，θ分别为30°和45°.则q 2/q 1为( )A ．2B ．3C ．2 3D ．3 34．某带电粒子仅在电场力作用下由A 点运动到B 点，电场线、粒子在A 点的初速度及运动轨迹如右图所示，可以判定 ( )A ．粒子在A 点的加速度大于它在B 点的加速度B．粒子在A点的动能小于它在B点的动能C．粒子在A点的电势能小于它在B点的电势能D．A点的电势低于B点的电势5、如图所示，在点电荷电场中的一条电场线上依次有A、B、C三点，分别把+q和-q的电荷依次放在三点上，关于电势能的正确说法是( )A．放上+q时，它们的电势能E PA＞E PB＞E PCB．放上+q时，它们的电势能E PA＜E PB＜E PCC．放上－q时，它们的电势能E PA＞E PB＞E PCD．放上－q时，它们的电势能E PA＜E PB＜E PC6、有一横截面积为S的铜导线，流经其中的电流为I，设单位体积的自由电子数目为n个，电子电荷量为e，此时电子的定向移动速率为υ，在△t时间内，通过导体横截面的自由电子数目可表示为（）A．nυS△t B．nυ△t C．I△t/e D．I△t/(Se)7、连接在电池两极上的平行板电容器，当两极板间的距离减小时 ( )A．电容器的电容C变大 B．电容器极板的带电荷量Q变大C．电容器两极板间的电势差U变大 D．电容器两极板间的电场强度E变大8、如图所示为伏安法测电阻的一种常用电路，以下分析正确的是（）A．此接法的测量值大于真实值B．此接法的测量值小于真实值C．此接法要求待测电阻值小于电流表内阻D．开始实验时滑动变阻器滑动头P应处在最左端9、在如图所示的电路中，闭合S，A、B、C三只灯均正常发光，当可变电阻R′的滑动触头上移时，对A、B、C三灯亮度的变化，下列叙述正确的是( )A．A灯变亮 B．B灯变亮C．C灯变亮 D．三灯均变暗10、一根通电直导线过一个圆的直径，当电流逐渐变小时，电流的磁场穿过该圆面的磁通量将（）A、逐渐增大B、逐渐减小C、始终为零D、不为零，但保持不变第Ⅱ卷（非选择题，共70分）二、填空题（共18分）。

（精心整理，诚意制作）20xx －20xx 学年××县中学高二第一学期期中试题物 理（本试题满分100分，考试时间90分钟）第I 卷（选择题 共48分）第I 卷共12题，每题4分。

在每小题给出的四个选项中，有的只有一项符合题目要求，有的有多项符合题目要求。

全部选对的得4分，选对但不全的得2分，有选错的得0分。

1．下列说法中，正确的是A ．由公式E =kQr2 可知，在离点电荷非常近的地方（r →0），电场强度E 可达无穷大 B ．由公式q E P ϕ=可知负电荷在电势低的地方具有的电势能大C ．由U ab =Ed 可知，匀强电场中的任意两点a 、b 间的距离越大，则两点间的电势差也一定越大D ．公式C = QU ，电容器所带电量Q 越大，电压U 越小，电容器的电容C 越大 2．如图所示为点电荷产生的电场中的一条电场线，若一带负电的粒子从B 点运动到A 点时，加速度增大而速度减小，则可判定A ．点电荷一定带正电B ．点电荷一定带负电C ．点电荷一定在A 的左侧D ．点电荷一定在B 的右侧3．如图，一带电粒子只受电场力从A 飞到B ，径迹如图中虚线所示，下列正确的是A．粒子带负电B．粒子加速度不断变小C．粒子在A点时动能较大D．B点场强大于A点场强4．关于电流的方向，下列叙述中正确的是A．金属导体中电流的方向就是自由电子定向移动的方向B．在电解质溶液中有自由的正离子和负离子，电流方向不能确定C．不论何种导体，电流的方向规定为正电荷定向移动的方向D．电流的方向有时与正电荷定向移动的方向相同，有时与负电荷定向移动的方向相同5．一段粗细均匀的电阻丝，横截面的直径为d，电阻是R。

把它拉制成直径为d10的均匀细丝后，它的电阻变成A．100R B．10000R C．R100D．R100006．下列说法正确的是A．一个电阻和一根无电阻的理想导线并联，总电阻为零B．并联电路任一支路的电阻都大于电路的总电阻C．并联电路任一支路的电阻增大（其它支路不变），则总电阻可能减小D．在并联电路两端再增加一电阻很大的支路（其它支路不变），则总电阻一定减小7. 如图所示是阻值不同的两个电阻的电流随电压变化的图线，那么a、b所示的电阻及这两个电阻串联或并联后图像所在的区域正确的是A．a表示电阻大的图线，并联后图线在区域IIIB．a表示电阻小的图线，串联后图线在区域IIC．a表示电阻小的图线，并联后图线在区域ⅠD．a表示电阻大的图线，串联后图线在区域Ⅰ8．有一待测电阻R x，无法估计其粗略值。

（精心整理，诚意制作）20xx-20xx学年山东省××市跃华学校高二（上）期中物理试卷（文科）一、选择题（本大题共10个小题，每小题5分，共计50分．在每小题列出的四个选项中，只有一项是符合题目要求的．）1．（5分）（20xx•东××区模拟）图是电场中某区域的电场线分布图，a、b是电场中的两点．下列说法中正确的是（）A．a点的电场强度比b点的场强小B．a点的电场强度与b点的同样大C．某电荷在a点受的电场力比在b点小D．某电荷在a点受的电场力比在b点大2．（5分）（20xx•××县校级模拟）下列对电现象及规律的认识中，正确的是（）A．摩擦起电说明了电荷可以创生B．点电荷间的静电力随它们的距离增大而增大C．同种电荷相互吸引，异种电荷相互排斥D．自然界中只存在正、负两种电荷3．（5分）（20xx秋•广州期末）关于点电荷，下列说法正确的是（）A．点电荷一定带正电B．点电荷是实际带电体的理想化模型C．点电荷一定带负电D．只有带电量很小的带电体才能看作点电荷4．（5分）（20xx秋•××区校级期末）如图所示，一通电直导线与匀强磁场方向垂直，导线所受安培力的方向是（）A．向上B．向下 C．垂直纸面向里D．垂直纸面向外5．（5分）（20xx秋•××区校级期中）下列说法正确的是（）A．通电导线在磁场中一定会受到力的作用B．通电导线在磁场中一定不会受到力的作用C．与磁场斜交的通电导线一定会受到力的作用D．通电直导线与磁场方向平行时，所受作用力最小，但不为06．（5分）（20xx秋•温州期中）下列单位中属于国际单位制基本单位的是（）A．牛顿B．千克 C．焦耳D．瓦特7．（5分）（20xx•湖南校级模拟）下列说法，正确的是（）A．电场线是电场中实际存在的闭合曲线B．电场中电场线密的地方场强弱C．某点电场强度的方向与负电荷在该点的受力方向相同D．某点电场强度的方向与正电荷在该点的受力方向相同8．（5分）（20xx秋•××区校级期中）小磁针水平放置．若一束带电粒子水平飞过小磁针上方的瞬间，小磁针N极向纸面内偏转，则带电粒子可能是（）A．向右飞行的负粒子束 B．向左飞行的负离子束C．沿着纸面向里的正粒子束D．沿着纸面向外的正粒子束9．（5分）（20xx秋•××区校级期中）点电荷A、B固定在真空中，所带电荷量均为2q，若此时它们之间的库仑力为F，将两点电荷所带的电荷量均变为﹣q，则B所受的库仑力将变成（）A．大小和方向均不变B．4F，方向与原来相同C．F，方向与原来相同D．4F，方向与原来相反10．（5分）（20xx秋•××区校级期中）一根电阻丝，通过2C的电荷量所消耗的电能是4J，若在相同时间内通过4C的电荷量，该电阻丝上所加的电压及消耗的电能分别是（）A．4V，16J B．8V，16J C．4V，32J D．8V，32J二、填空题（共24分）（每空2分）11．（2分）（20xx秋•××区校级期中）丹麦物理学家奥斯特首先发现了．12．（2分）（20xx秋•××区校级期中）电场强度的定义式为：．13．（2分）（20xx秋•××区校级期中）一根长2m的直导线，通有5A的电流，垂直放置在磁感应强度B=6T的匀强磁场中，其所受安培力为N．14．（2分）（20xx秋•××区校级期中）一电炉子的电阻R=20xxΩ，通过的电流I=5A，通电10min产热Q= J．15．（4分）（20xx秋•××区校级期中）如图所示，a点固定一带正电的点电荷，在其右侧b点放一带正电、电荷量q为0.02C的检验电荷，则检验电荷受到电场力的方向为（填“向左”或“向右”），若检验电荷所在处的场强为E=500N/C，则力的大小为N．16．（4分）（20xx秋•××区校级期中）（1）请简述左手定则：．（2）如何判断通电螺线管内部的磁感线方向：．17．（6分）（20xx秋•××区校级期中）磁感应强度的单位是，符号是．方向：．18．（2分）（20xx秋•××区校级期中）闭合电路中产生感应电流的条件是：．三、计算题（共26分）19．（6分）（20xx•××县校级学业考试）在赤道上的地磁场可以看成沿南北走向的匀强磁场，磁感应强度的大小是0.5×10﹣4T．如果赤道上有一根沿东西方向的直导线，长为20m，载有从东到西的电流30A．地磁场对这根导线的作用力有多大？方向如何？20．（20分）（20xx秋•××区校级期中）在如图中虚线所围的区域内，存在电场强度为E的匀强电磁和磁感应强度为B的匀强磁场，已知从左方水平射入的电子，穿过此区域时未发生偏转，设重力可忽略不计，则在该区域中的E和B的方向可能是什么？20xx-20xx学年山东省××市跃华学校高二（上）期中物理试卷（文科）参考答案与试题解析一、选择题（本大题共10个小题，每小题5分，共计50分．在每小题列出的四个选项中，只有一项是符合题目要求的．）1．（5分）（20xx•东××区模拟）图是电场中某区域的电场线分布图，a、b是电场中的两点．下列说法中正确的是（）A．a点的电场强度比b点的场强小B．a点的电场强度与b点的同样大C．某电荷在a点受的电场力比在b点小D．某电荷在a点受的电场力比在b点大考点：电场强度．专题：电场力与电势的性质专题．分析：电场线的疏密表示电场强度的相对大小，电场线越密，电场强度越大．同一点电荷在电场强度越大的地方受到的电场力越大．解答：解：A、B由图看出，a点处电场线比b点处电场线密，则a点的场强比b点的大．故A错误，B错误；C、D由电场力公式F=Eq可知，同一个点电荷在a点所受的电场力比在b点所受的电场力大．故C错误，D正确．故选：D点评：本题考查对电场线物理意义的理解和应用，抓住电场线越密，电场强度越大是关键2．（5分）（20xx•××县校级模拟）下列对电现象及规律的认识中，正确的是（）A．摩擦起电说明了电荷可以创生B．点电荷间的静电力随它们的距离增大而增大C．同种电荷相互吸引，异种电荷相互排斥D．自然界中只存在正、负两种电荷考点：电荷守恒定律．专题：常规题型．分析：解本题需要掌握：摩擦起电是电子转移引起的，并非说明了电荷可以创生；正确利用库仑定律：F=k分析库仑力的大小变化；解答：解：A、摩擦起电是由于电子的转移引起，并非说明了电荷可以创生，故A错误；B、利用库仑定律：F=k得点电荷间的静电力随它们的距离增大而减小，故B错误C、同种电荷相互排斥，异种电荷相互吸引，故C错误D、自然界中只存在正、负两种电荷，故D正确故选D．点评：本题比较简单，考察了有关静电场的基础知识，在学习中要加强基础知识的理解应用．3．（5分）（20xx秋•广州期末）关于点电荷，下列说法正确的是（）A．点电荷一定带正电B．点电荷是实际带电体的理想化模型C．点电荷一定带负电D．只有带电量很小的带电体才能看作点电荷考点：元电荷、点电荷．专题：电场力与电势的性质专题．分析：点电荷和质点类似，都是一种理想化的模型，当带电体的体积和电荷量对电场的分布没有影响或者是影响可以忽略时，带电体就可以看成是点电荷．解答：解：当带电体的体积和电荷量对电场的分布没有影响或者是影响可以忽略时，带电体就可以看成是点电荷，与电荷的种类无关，点电荷和质点类似，都是一种理想化的模型，所以B正确，ACD错误．故选B．点评：本题是基础的题目，考查的就是学生对基本内容的掌握的情况，在平时要注意多积累．4．（5分）（20xx秋•××区校级期末）如图所示，一通电直导线与匀强磁场方向垂直，导线所受安培力的方向是（）A．向上B．向下 C．垂直纸面向里D．垂直纸面向外考点：左手定则．分析：正确应用左手定则是解答本题的关键，在应用时为防止手忙脚乱，可以先让四指和电流方向一致，然后通过旋转手让磁感线穿过手心，从而进一步确定大拇指的指向即安培力方向．解答：解：根据左手定则，让磁感线穿过手心，即手心向上，四指指向电流方向，即指向右侧，大拇指垂直于纸面指向里，故安培力方向垂直纸面向里，故ABD错误，C正确．故选C．点评：要熟练应用左手定则判断安培力方向一定平时多加练习，同时注意磁场、电流方向的表示方法．5．（5分）（20xx秋•××区校级期中）下列说法正确的是（）A．通电导线在磁场中一定会受到力的作用B．通电导线在磁场中一定不会受到力的作用C．与磁场斜交的通电导线一定会受到力的作用D．通电直导线与磁场方向平行时，所受作用力最小，但不为0考点：磁场对电流的作用．分析：只有电流和磁场方向不相同时，电流才会受到力的作用；当二者同行时，受力为零．解答：解：A、若通电导体在磁场中与磁场平行，则其不受磁场力的作用；故AB错误；C、只要电流与磁场不平行，电流即受到力的作用；故C正确；D、通电直导线与磁场方向平行时，所受作用力为0；故D错误；故选：C．点评：本题考查电流在磁场中的受力情况，要注意明确电流与磁场平行时，电流不受磁场力．6．（5分）（20xx秋•温州期中）下列单位中属于国际单位制基本单位的是（）A．牛顿B．千克 C．焦耳D．瓦特考点：力学单位制．分析：国际单位制规定了七个基本物理量．分别为长度、质量、时间、热力学温度、电流、光强度、物质的量．它们的在国际单位制中的单位称为基本单位，而物理量之间的关系式推到出来的物理量的单位叫做导出单位．解答：解：牛顿、焦耳、瓦特都是国际单位制中的导出单位，千克是基本单位．故B正确，A、C、D错误．故选：B．点评：国际单位制规定了七个基本物理量，这七个基本物理量分别是谁，它们在国际单位制分别是谁，这都是需要学生自己记住的．7．（5分）（20xx•湖南校级模拟）下列说法，正确的是（）A．电场线是电场中实际存在的闭合曲线B．电场中电场线密的地方场强弱C．某点电场强度的方向与负电荷在该点的受力方向相同D．某点电场强度的方向与正电荷在该点的受力方向相同考点：电场线．分析：解答本题需要正确理解电场线特点：电场线是为了形象的描述电场的强弱和方向而假想的曲线，从正电荷或无穷远出发，终止于无穷远或负电荷，是不闭合的；正电荷受力方向和电场力方向相同，负电荷受力方向和电场线相反．解答：解：A、电场线从正电荷出发到负电荷或无穷远终止，是不闭合的，电场线并不存在，故A错误；B、电场线越密，场强越大，则电荷所受的电场力越大，故B错误；C、电场线的方向，是正电荷所受电场力的方向，与负电荷所受电场力的方向相反，故C 错误，D正确．故选D．点评：要正确理解电场线和电场强度、电势之间关系，同学们可以通过列举实例来帮助理解．8．（5分）（20xx秋•××区校级期中）小磁针水平放置．若一束带电粒子水平飞过小磁针上方的瞬间，小磁针N极向纸面内偏转，则带电粒子可能是（）A．向右飞行的负粒子束 B．向左飞行的负离子束C．沿着纸面向里的正粒子束D．沿着纸面向外的正粒子束考点：左手定则．分析：带电粒子运动时将形成电流，在电流周围形成磁场，根据小磁针的偏转情况，判断出电流形成磁场方向，然后根据安培定则判断出电流方向，从而判断出粒子的正负．解答：解：小磁针的N极向纸内偏转，S极向外偏转，因此在粒子下方磁场方向向里，根据安培定则可知电流方向向右．A、向右飞行的负粒子束，产生的电流方向向左．故A错误；B、向左飞行的负离子束，产生的电流的方向向右，磁场的方向向里．故B正确；C、沿着纸面向里的正粒子束，在其下方产生的磁场的方向向左．故C错误；D、沿着纸面向外的正粒子束，在其下方产生的磁场的方向向右，故D错误．故选：B点评：对于电流方向、磁场方向的规定要熟练掌握，尤其是要正确根据安培定则判断电流方向与磁场方向之间的关系．9．（5分）（20xx秋•××区校级期中）点电荷A、B固定在真空中，所带电荷量均为2q，若此时它们之间的库仑力为F，将两点电荷所带的电荷量均变为﹣q，则B所受的库仑力将变成（）A．大小和方向均不变B．4F，方向与原来相同C．F，方向与原来相同D．4F，方向与原来相反考点：库仑定律．分析：由库仑定律根据电量的变化可得出接触后的作用力与原来作用力的关系．解答：解：由库仑定律可得原来电荷之间的库仑力为F，则：=4若将它们的电荷量都变为﹣q，其余条件不变，则它们之间的作用力为：故F′=F，原来是同种电荷，后来也是同种电荷，同种电荷相互排斥，故B受的库仑力的方向没有改变，故C正确、ABD错误．故选：C点评：解决本题的关键掌握库仑定律的公式，并能灵活运用，要知道公式中各个物理量的含义．10．（5分）（20xx秋•××区校级期中）一根电阻丝，通过2C的电荷量所消耗的电能是4J，若在相同时间内通过4C的电荷量，该电阻丝上所加的电压及消耗的电能分别是（）A．4V，16J B．8V，16J C．4V，32J D．8V，32J考点：电功、电功率．专题：恒定电流专题．分析：（1）已知电阻丝在通过2C的电量时，消耗的电能是4J，根据W=UQ变形可求出电压；当在相同的时间内通过电阻丝的电量是4C时，根据I=可知，当时间相同，由电荷时的关系可知电流关系，因为电阻不变，根据U=IR，由电流关系可知电压关系，即可求出电阻丝两端所加电压U；（2）已知通过电阻丝的电量是4C，电阻丝两端所加电压U已求出，根据W=UQ可求出电阻丝在这段时间内消耗的电能W．解答：解：因为电阻丝在通过2C的电量时，消耗的电能是8J，所以此时电压为：U′===2V，当在相同的时间内通过电阻丝的电量是4C时，根据I=可知，I=2I′，根据U=IR可知，电阻不变，此时电阻丝两端电压：U=2U′=4V，电阻丝在这段时间内消耗的电能：W=UQ=4V×4C=16J．故选：A．点评：本题考查了电量和电功的计算及欧姆定律的应用．本题由于不知道时间不能求出电流，只能根据相关公式找出相关关系来求解．二、填空题（共24分）（每空2分）11．（2分）（20xx秋•××区校级期中）丹麦物理学家奥斯特首先发现了电流的磁效应．考点：物理学史．分析：本题根据奥斯特首先发现了电流磁效应进行解答即可．解答：解：1820年，丹麦物理学家奥斯特首先发现了电流的磁效应，即电流能产生磁场的现象．故答案为：电流的磁效应．点评：对于物理学史，平时要加强记忆，注意积累，这也是考试内容之一．12．（2分）（20xx秋•××区校级期中）电场强度的定义式为：E=．考点：电场强度．分析：电场强度等于放在电场中某点的试探电荷所受的电场力与其电荷的比值，由电场力和电荷量的单位，导出E的单位．解答：解：电场强度等于放在电场中某点的试探电荷所受的电场力与其电荷的比值，即电场强度的定义式是 E=，E的单位是导出单位，因为F的单位是N，q的单位是C，则知E 的单位是N/C．故答案为：E=．点评：本题关键要知道场强采用的比值法定义，掌握其定义式电场强度等于放在电场中某点的试探电荷所受的电场力与其电荷的比．13．（2分）（20xx秋•××区校级期中）一根长2m的直导线，通有5A的电流，垂直放置在磁感应强度B=6T的匀强磁场中，其所受安培力为60 N．考点：安培力．分析：通电导线在磁场中的受到安培力作用，由公式F=BIL求出安培力大小．解答：解：长度为2m的通电直导线，垂直放置于匀强磁场的磁感应强度为6T，通入电流为5A，则由公式可得安培力的大小为：F=BIL=6×5×2N=60N故答案为：60．点评：考查了安培力的大小计算，应用公式F=BIL时注意公式适用条件是B与I相互垂直．和公式中各个物理量的含义14．（2分）（20xx秋•××区校级期中）一电炉子的电阻R=20xxΩ，通过的电流I=5A，通电10min产热Q= 3×107J．考点：焦耳定律．专题：恒定电流专题．分析：已知电阻、通电时间、电流，由焦耳定律可以求出电流产生的热量．解答：解：产生的热为Q=I2Rt=52×20xx×600J=3×107J故答案为：3×107点评：本题考查了求通过电炉的电流，应用电功公式即可正确解题．15．（4分）（20xx秋•××区校级期中）如图所示，a点固定一带正电的点电荷，在其右侧b点放一带正电、电荷量q为0.02C的检验电荷，则检验电荷受到电场力的方向为向右（填“向左”或“向右”），若检验电荷所在处的场强为E=500N/C，则力的大小为10 N．考点：电场强度．分析：利用电场强度的方向与正电荷在该点所受的电场力方向相同；电场力的大小由F=Eq求出．解答：解：正检验电荷在b点所受的电场力方向向右，则检验电荷受到电场力的方向为向右．检验电荷在b点所受的电场力：F=Eq=500×0.02N=10N故答案为：向右；10．点评：电场强度是描述电场本身性质的物理量，是电场中最重要的概念之一，关键要掌握其定义式和方向特征．16．（4分）（20xx秋•××区校级期中）（1）请简述左手定则：左手定则：张开左手，使四指与大拇指在同一平面内，大拇指与四指垂直，把左手放入磁场中，让磁感线穿过手心，四指与电流方向相同，大拇指所指的方向是安培力的方向．（2）如何判断通电螺线管内部的磁感线方向：用右手握住直导线，大拇指指向电流方向，四指弯曲的方向即为磁场的方向．安培力的大小为F=BIL解之得 F=3×10﹣2N答：导线受到的安培力大小为3×10﹣2N；方向为竖直向下．点评：考查左手定则，注意要将其与右手定则区分开来．在使用安培力公式时，注意通电导线要与磁场垂直．20．（20分）（20xx秋•××区校级期中）在如图中虚线所围的区域内，存在电场强度为E 的匀强电磁和磁感应强度为B的匀强磁场，已知从左方水平射入的电子，穿过此区域时未发生偏转，设重力可忽略不计，则在该区域中的E和B的方向可能是什么？考点：带电粒子在混合场中的运动．专题：带电粒子在复合场中的运动专题．分析：根据各选项提供的电场方向和磁场方向，逐一分析各选项中的受力情况，分析电场力和磁场力的合力，即可判断带电粒子的运动情况．解答：解：重力忽略不计的电子，穿过这一区域时未发生偏转，说明电场力与洛伦兹力的大小相等，方向相反．若E竖直向上，B垂直于纸面向外，则电场力竖直向下，而磁场力由左手定则可得方向竖直向上，所以当两力大小相等时，电子穿过此区域不会发生偏转．若E和B都沿水平方向，并与电子运动方向相同，则电子所受电场力方向与运动方向相反，而由于电子运动方向与B方向相互平行，所以不受磁场力，因此穿过此区域不会发生偏转；答：在该区域中的E和B的方向可能是E竖直向上，B垂直于纸面向外，或者E和B都沿水平方向，并与电子运动方向相同．点评：该题考查了电场力和磁场力的方向的判断，在判断磁场力方向时，要会熟练的应用左手定则；了解二力平衡的条件，会准确的判断二力是否能平衡是解决此类问题的关键．11 / 11。
